VJZ-32208VOSD视频矩阵功能参数

序号项目型号规格单位数量单价金额技术指标1液晶拼接幕墙TM-1046台912,800.00115,200.0046英寸高清拼接幕墙液晶显示单元，尺寸1042(W)×596(H)×80(D)mm ，分辨率1920×1080P,显示比例16:9，亮度700cd/m2，对比度3000：1，显示颜色10bit-16.7M ，观看角度可达178度，单边拼缝为1。

2cm ，输入接口有复合视频、YPbPr ，S-TM-VIDEO,TM-VGA,DVI/HDMI 等，支持新型号格式有NTSC 、PAL 、480P 、576P 、720P 、1080I 、1080P 等，控制接口为RS －232，可通过控制软件进行控制，配合视频矩阵能实现整屏显示、单屏显示、背景图像叠加等功能，可通过遥控器实现各种显示方式的切换。

彩用数码专业监视器数字引擎，并引入了数字解码、3D 动态数字补偿、3D 梳状滤波、带宽自动补偿、TM-RGB 数字锁相、自适应运动补偿、三维动态降噪、针对图像边缘处理和电影珈玛处理、自动钟频相位校正和室温自动调整等技术，使产品在视觉效果上实现了精准的颜色还原，独创的液晶复合拼接技术突破现有市场液晶屏拼缝最窄极限，再现了真实、自然逼真的画面，零灼伤技术，寿命长，维修方便低廉。

自主开发的嵌入式FPGA 硬件控制系统确保运行稳定可靠，功能强大。

设计简洁美观轻薄，运输安装简便，单元可任意组合成（如3*1、2X2、4X4、3X4等等）大屏幕。

液晶拼接屏简单易用，可应用于KTV 、迪厅及大型演出场所背景幕墙，公共场所或商场超市广告幕墙、视频会议、企业形像展示等多个领域。

工作温度范围0-45摄氏度，工作湿度范围15-75%，输入电压200~240V ，功率为180W ，重量21kg 。

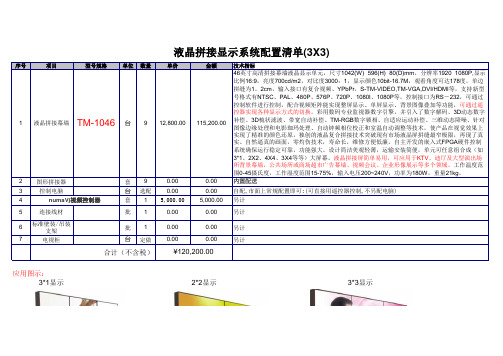

2图形拼接器套90.000.00内置配送3控制电脑台选配0.000.00自配,市面上常规配置即可;(可直接用遥控器控制,不另配电脑)4套15,000.005,000.00另计5连接线材批10.000.00另计6标准壁装/吊装支架批10.000.00另计7电视柜台定做0.000.00另计3*1显示2*2显示3*3显示液晶拼接显示系统配置清单(3X3)应用图示：合计（不含税）￥120,200.00numaVj 视频控制器。

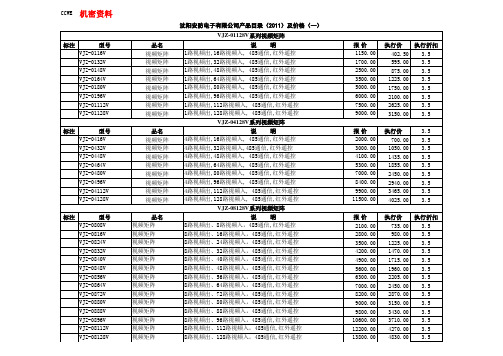

无字符视频矩阵功能及参数
VJZ-0880V
(8路视频出，80路视频入，485通信，红外摇感，4U)
沈阳安防产品功能特点：
A 全新改版设计，电路保护更加完善，品质更好，价格更优；
B 选用16位高档单片机设计，性能更优异，运行更可靠;
C 支持红外摇控，操作灵活，方便（实现矩阵设置，切换及云台镜头控制等）；
D 控制协议开放，支持多种外部设备控制，计算机控制，键盘控制等；
E 支持分组切换（用于电视墙）
F 支持自定义编程切换（用于电视墙）
G 支持系统瞬间掉电状态保存；
H 支持多种云台协议：SYYT, PELCO D , PELCO P等；
I RS-485半双工通信接口，兼容性更好；
指标参数：
[ 视频带宽：10MHZ
[ 视频输入：1.0Vp-p，75Ω，BNC
[ 视频输出：1.0Vp-p，75Ω，BNC
[ 机壳颜色：黑色
[ 安装方式：台式或机架
[ 电源：220V AC+/-10%
[ 功耗：＜10W
[ 工作温度：-10°C—45°C
[箱体尺寸（mm）：432宽，182高，332深
沈阳安防电子有限公司SYYT。

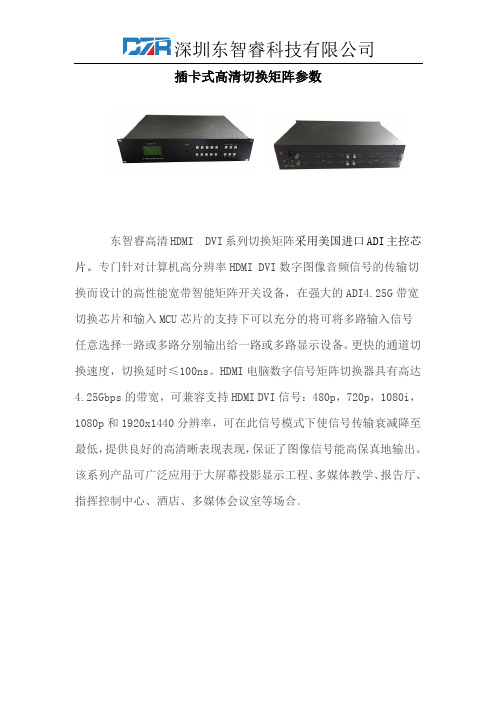

东智睿高清HDMI DVI系列切换矩阵采用美国进口ADI主控芯片。

专门针对计算机高分辨率HDMI DVI数字图像音频信号的传输切换而设计的高性能宽带智能矩阵开关设备，在强大的ADI4.25G带宽切换芯片和输入MCU芯片的支持下可以充分的将可将多路输入信号任意选择一路或多路分别输出给一路或多路显示设备。

更快的通道切换速度，切换延时≤100ns。

HDMI电脑数字信号矩阵切换器具有高达4.25Gbps的带宽，可兼容支持HDMI DVI信号：480p，720p，1080i，1080p和1920x1440分辨率，可在此信号模式下使信号传输衰减降至最低，提供良好的高清晰表现表现，保证了图像信号能高保真地输出。

该系列产品可广泛应用于大屏幕投影显示工程、多媒体教学、报告厅、指挥控制中心、酒店、多媒体会议室等场合。

1.东智睿高清插卡式高清矩阵采用4路一张板块，可支持项目现场更换拔插输入输出板块，同时兼容HDMI DVI两种信号混插。

方便扩展维护，灵活配置输入输出路数。

2.支持EDID自动读取管理数据，支持HDCP，支持蓝光DVD等矩阵管理。

3.HDMI DVI输入板块自带数字均衡调整电路、信号放大IC以及可独立处理信号MCU，输出板块自带信号预加重增益电路。

使信号能进行更长距离传输，输入加输出都可超过40米距离（不需配带芯片的HDMI 线）4.采用国际标准机架式金属机箱，高档全铝拉丝前面板。

配有方便操作的控制面板按键以及高档蓝光液晶显示屏，同时可以通过配套的红外遥控和电脑控制软件进行多方位任意切换。

5.采用运行速度更快更稳定的进口ARM处理器控制，保证矩阵系统有效运行；6.高清矩阵自带断电记忆功能，有效保护了现场原有画面状态情况；7.矩阵PCB板块采用全贴片SMT工艺，电信级ADI核心数字交换芯片，自带ESD静电保护功能以及强大的抗干扰功能；8.运用点对点无损传输数字信号方式，保证了高保真的图像信号输出；9.采用国际标准宽电压输入电源，保证了矩阵系统的稳定性和可靠性。

海康威视产品技术参数一、网络高清摄像机1、枪机产品概述：主要特性²最高分辨率可达1280³960@ 30 fps,在该分辨率下可输出实时图像²采用ROI、SVC等视频压缩技术,压缩比高,且处理非常灵活,超低码率²码流平滑设置，适应不同场景下对图像质量、流畅性的不同要求²支持GBK字库，支持更多汉字及生僻字叠加²支持OSD颜色自选²支持Micro SD/SDHC/SDXC卡(128G)本地存储²ICR红外滤片式自动切换,实现真正的日夜监控²支持日夜两套参数独立配置²支持PoE供电功能²支持3D数字降噪,支持120dB超宽动态²支持双码流,支持手机监控²支持走廊模式,背光补偿,自动电子快门功能,适应不同监控环境²功能齐全:心跳,镜像,一键恢复等²支持智能报警：越界侦测,区域入侵侦测²支持智能后检索，配合NVR支持事件的二次检索分析²支持GB28181接入,支持EHOME平台接入,支持EZVIZ平台接入²支持NAS、Email、FTP、NTP服务器测试²支持HTTPS,SSH等安全认证，支持创建证书²支持用户登录锁定机制，及密码复杂度提示应用场景适用于金融、电信、政府、学校、机场、工厂、酒店、博物馆、交通监控等要求高清画质且光线较暗的场所，适合逆光环境主要技术参数：产品实图：半球机产品概述功能特性:•最高分辨率可达3M(2048³1536) @ 25fps,也可输出Full HD 1080p实时图像•采用先进的视频压缩技术,压缩比高,且处理非常灵活,超低码率•逐行扫描CMOS,捕捉运动图像无锯齿•采用EXIR点阵式红外灯技术,照射距离可达20-30米• ICR红外滤片式自动切换,实现真正的日夜监控•可支持PoE供电功能(选配)•支持3D数字降噪,120dB超宽动态•支持三码流,支持手机监控•符合IP67级防尘防水设计,可靠性高•支持走廊模式,背光补偿,自动电子快门功能,适应不同监控环境•支持多种智能报警功能•功能齐全:心跳,镜像,水印等•支持GB28181接入,支持EHOME平台接入,支持EZVIZ平台接入应用场景：适用于仓库、地下停车场、酒吧、管道、园区等光线较暗或无光照环境且要求高清画质的场所。

32进32出VGA高清矩阵 HS-V6832-32HD一、产品介绍：路纯VGA/YPBPR/AV信号输入输出，支持32路VGA/YPBPR/AV混合信号输出输入输出。

HS-V6800系列VGA高清矩阵是一款高性能的模拟信号交换设备。

HOSHI品牌HS-V6800系列VGA高清矩阵输入输出板卡任意组合、任意交换,HS-V6832-32HD规格支持32*32纯模拟矩阵、32*32模拟混合矩阵。

最高支持8块输入输出矩阵板卡（4路矩阵输入输出板卡/块）。

预留VGA+音频信号输入输出，支持DVI/HDMI/3GSDI/光纤、baseT矩阵板卡升级，为后期矩阵升级提供了方便。

如需VGA+音频，VGA高清矩阵输入输出板卡可支持音视频剥离功能，请订货时注明您所需功能。

二、产品优势：HOSHI品牌HS-V6800系列VGA高清矩阵带有断电保护、过流过压电路保护功能，所有板卡都采用支持热插拔插卡式结构设计，便于现场客户应用安装、功能升级和产品维护。

目前此机箱支持VGA视频（AV视频、CVBS视频、YPBPR分量、VGA电脑）等信号输入输出。

HOSHI品牌HS-V6800系列VGA高清矩阵，产品外观简洁化的设计，超大的OSD液晶屏幕显示（可选）、不锈钢无指纹按键（可选）、7寸液晶显示触摸屏（可选）、直观式电源管理装置（组数可选）让用户随时掌握设备的运行状态。

HOSHI品牌HS-V6800系列VGA高清矩阵设备具有远程升级、远程控制、远程操作、wifi 无线控制等网络控制端口，也具有现场USB升级端口和RS232控制端口，独特的内置RTC 时钟控制电路，用户可根据自身需求设定设备运行时间列表，实现无人值守。

三、产品功能：四、技术指标：五、相关规格：32*32纯VGA高清混合矩阵、32*32纯DVI高清数字矩阵、32*32纯HDMI 高清数字矩阵切、32*32 3G-SDI纯高清数字矩阵、32*32光纤矩阵、32*32高清混合光纤矩阵、32*32混合高清矩阵、32*32高清混合矩阵、32*32无缝高清混合矩阵、32*32无缝混合高清矩阵等多种规格；更多混合高清矩阵、高清混合矩阵、纯模拟矩阵、纯数字矩阵等矩阵产品可联系我们，也可根据您的需要定制产品提供给贵公司。

高清变倍一体机 OSD 菜单操作说明产品型号：RTS-3188HD一、高清调试板说明二、按键操作说明MENU：打开菜单 / 退出菜单T：远景变焦 / 光标上移 W：广角变焦 / 光标下移F：聚焦远处 / 参数加 / 切换选项 N：聚焦近处 / 参数减 / 切换选项三、安装与连线（1）、高清调试板与高清机芯对接接口 36PIN 和 12PIN 正确连接，保证连接性；（2）、高清调试板的视频输出口 HDMI 或 SDI，以及串口线和电源线正确连接，保证连接性，并保证拨码开关的拨码值正确；（3）、开机上电，可通过高清调试板的按键组进行变倍、聚焦和 OSD 菜单操作；四、菜单设定MENU 1 菜单 11.1、镜头类型进入二级的镜头类型菜单1.2、曝光进入二级的曝光菜单1.3、白平衡进入二级的白平衡菜单1.4、日夜切换进入二级的日夜切换菜单1.5、降噪进入二级的降噪菜单1.6、功能进入二级的功能菜单1.7、影像调节进入二级的影像调节菜单1.8、复位进入二级的复位菜单1.9、退出退出菜单MENU 2 菜单 2二级菜单可分成 8 个子菜单第一个二级菜单镜头类型2.1.1、镜头类型（默认为DC 镜头）DC 镜头：机芯镜头类型切换到 DC 镜头（DC 自动光圈类型）手动镜头：机芯镜头类型切换到手动镜头（固定光圈类型）VIDEO 镜头：机芯镜头类型切换到 VIDEO 镜头（无此项类型）第二个二级菜单曝光2.2.1、电子快门（默认为自动模式）自动：自动电子快门模式1/50 -1/50K：9 种手动快门模式可调节X2-X30:9 种慢快门模式可调节2.2.2、自动增益控制（默认为低）低：增益为低级中：增益为中级高：增益为高级2.2.3、自动慢快门（默认为关）2.2.3.1、自动：自动慢快门控制2.2.3.1.1、自动慢快门（默认为 X8）X2-X30：9 档慢快门等级可设置2.2.3.1.2、返回返回到上级菜单2.2.3.2、关：关闭自动慢快门功能2.2.4、影像亮度（默认为65）1-100:100 档可调节影像亮度2.2.5、数字宽动态（默认为关）低：数字宽动态功能为低级中：数字宽动态功能为中级高：数字宽动态功能为高级关：关闭数字宽动态功能2.2.6、去雾（默认为关）低：去雾功能为低级中：去雾功能为中级高：去雾功能为高级关：关闭去雾功能2.2.7、背光模式（默认为关）强光抑制：开启强光抑制功能背光补偿：开启背光补偿功能关：关闭背光模式2.2.8、返回返回到上级菜单第三个二级菜单白平衡2.3.1、白平衡（默认为自动追踪白平衡）自动追踪白平衡：自动白平衡模式手动白平衡：手动白平衡模式室外模式：室外白平衡模式室内模式：室内白平衡模式AWC→SET：单次白平衡模式第四个二级菜单日夜切换2.4.1、日夜切换（默认为自动切换）自动切换：日夜切换模式为自动切换外部切换：日夜切换模式为外部切换黑白模式：日夜切换模式为黑白切换彩色模式：日夜切换模式为彩色切换2.4.1.1、推迟时间:0-60 档可调节日夜切换推迟时间2.1.4.2、D→N(AGC)：白天到夜间的切换阈值（0-100 档可调节）2.1.4.3、N→D(AGC)：夜间到白天的切换阈值（0-100 档可调节）2.1.4.3、返回返回到上级菜单第五个二级菜单降噪2.5.1、 2D 降噪（默认为关）开：开启 2D 降噪功能关：关闭 2D 降噪功能2.5.2、 3D 降噪（默认为关）开：开启 3D 降噪功能关：关闭 3D 降噪功能2.5.3、等级（默认为46）0-100:101 档降噪等级可调节2.5.4、智能降噪（默认为关）开：开启智能降噪功能关：关闭智能降噪功能2.5.5、返回返回到上级菜单第六个二级菜单功能2.6.1、摄像机标题（默认为关）开：开启摄像机标题显示功能关：关闭摄像机标题显示功能2.6.2、数字效果2.6.2.1、影像冻结（默认为关）开：开启影像冻结功能关：关闭影像冻结功能2.6.2.2、镜像（默认为关）旋转：开启影像旋转功能垂直镜像：开启影像垂直镜像功能水平镜像：开启影像水平镜像功能关：关闭影像镜像功能2.6.2.3、数位放大（默认为关）开：开启数位放大功能关：关闭数位放大功能2.6.2.4、负片（默认为关）开：开启负片功能效果关：关闭负片功能效果2.6.2.5、返回返回到上级菜单2.6.3、移动侦测（默认为开）开：开启移动侦测功能关：关闭移动侦测功能2.6.3.1、选择区域AREA1-AREA3：3 块移动侦测区域可选择2.6.3.2、显示区域开：开启选定的移动侦测区域块显示关：关闭选定的移动侦测区域块显示2.6.3.3、移动侦测灵敏度0-60:61 档灵敏度可调节2.6.3.4、移动侦测检视开：开启画面侦测检视功能关：关闭画面侦测检视功能2.6.3.5、预置开启默认设置的移动侦测功能2.6.3.6、返回返回到上级菜单2.6.4、隐私屏蔽（默认为关）2.6.4.1、开：开启隐私屏蔽功能2.6.4.1.1、选择区域AREA1-AREA8：8 块隐私屏蔽区域可选择2.6.4.1.2、显示区域开：开启选择的隐私屏蔽区域显示功能关：关闭选择的隐私屏蔽区域显示功能2.6.4.1.3、颜色1-16：16 种屏蔽颜色可设置2.6.4.1.4、预置开启默认设置的隐私屏蔽功能2.6.4.1.5、返回返回到上级菜单2.6.4.2、关：关闭隐私屏蔽功能2.6.5、语言选择（默认为简体中文）ENG：菜单语言设置为英文CHN1：菜单语言设置为繁体中文 CHN2：菜单语言设置为简体中文2.6.6、白点修复2.6.6.1、实时坏点补偿（默认为开）开：开启实时坏点补偿功能自动切换：自动执行坏点补偿功能关：关闭实时坏点补偿功能2.6.6.2、等级（默认为30）0-60:61 档灵敏度可调节2.6.6.3、静态坏点补偿（默认为关）开：开启静态坏点补偿功能关：关闭静态坏点补偿功能2.6.6.4、开始立即执行白点修复功能2.6.6.5、等级（默认为 11）0-60:61 档灵敏度可调节2.6.6.6、自动慢快门（默认为X8）X2-X30：9 档慢快门可调节（只限于坏点补偿功能）2.6.6.7、返回返回到上级菜单2.6.7、 RS4852.6.7.1、摄像机ID （默认为1）0-255:256 个ID 号可设置2.6.7.2、 ID 显示（默认为关）开：开启 ID 显示功能关：关闭 ID 显示功能2.6.7.3、波特率（默认为38400）2400bps-38400bps：5 档波特率可设置2.6.7.4、返回返回到上级菜单2.6.8、 VERSION （版本号为110916）2.6.9、返回返回到上级菜单第七个二级菜单影像调节2.7.1、锐利度2.7.1.1、锐利度（默认为开）开：开启锐利度调节功能关：关闭锐利度调节功能2.7.1.2、等级（默认为70）0-100:101 档锐利度等级可调节2.7.1.3、分辨力（默认为关）开：开启分辨力功能关：关闭分辨力功能2.7.1.4、返回返回到上级菜单2.7.2、监视器类型（默认为 LCD）2.7.2.1、LCD （监视器类型设置为LCD）2.7.2.1.1、 GAMMA （默认为用户自定义）0.45-1.0:12 档GAMMA 曲线可设置2.7.2.1.2、蓝色增益（默认为52）0-100:101 档锐利度等级可调节2.7.2.1.3、红色增益（默认为52）0-100:101 档锐利度等级可调节2.7.2.1.4、返回返回到上级菜单2.7.2.2、CRT （监视器类型设置为CRT）2.7.2.2.1、黑电平（默认为0）-30～+30：61 档黑电平等级可设置2.7.2.2.2、蓝色增益（默认为50）0-100:101 档锐利度等级可调节2.7.2.2.3、红色增益（默认为50）0-100:101 档锐利度等级可调节2.7.2.2.4、返回返回到上级菜单2.7.3、菜单2.7.3.1、字体颜色（默认为1）1-8:9 种字体颜色可设置2.7.3.2、字体轮廓线（默认为开）开：开启字体轮廓线功能关：关闭字体轮廓线功能2.7.3.3、返回返回到上级菜单2.7.4、边缘照度补偿（默认为关）开：开启边缘照度补偿功能关：关闭边缘照度补偿功能2.7.5、 NTSC/PAL （默认为PAL）PAL：影像制式设置为 PALNTSC：影像制式设置为 NTSC 2.7.5、返回返回到上级菜单第八个二级菜单复位2.8.1、出厂设置复位：立即执行复位至出厂设置2.8.2、返回返回到上级菜单。

目录第一章产品说明 (2)1.产品简介 (2)2.产品参数 (2)3.功能特性 (3)4.注意事项 (4)第二章安装操作 (5)1.安装网络摄像机所在网络环境 (5)2..监控系统连接摄像机 (6)第三章远程连接 (7)1客户端分类 (7)1.1中维云视通网络监控系统 (7)1.2 浏览器访问 (7)1.3 手机访问 (7)2远程连接方式 (7)2.1 云视通 (7)2.2 IP地址 (7)3中维云视通网络监控系统 (8)3.1 监控系统安装 (8)3.2 连接参数设置 (9)3.3 连接主控 (10)3.4 通道录像 (11)3.5 录像回放 (11)3.6 现场拍照 (11)3.7远程管理 (11)3.9更多功能 (21)4.W EB CC (22)4.1安装 (22)4.2连接主控 (22)4.3云视通号登陆 (23)4.4cc账号登陆 (24)4.5录像 (25)4.6 录像回放 (25)4.7抓图 (26)第一章产品说明1. 产品简介JVS-N71B(C或D)红外高清网络摄像机是中维公司精耕细作的又一款产品，它由高品质的视频采集模块、高性能的视频编码模块、稳定的夜视模块和精密的防水机壳四部分组成，软件以嵌入式Linux操作系统为基础，嵌了中维云视通服务。

此产品除了具备中维产品共有的：设置简单、操作方便、连通率高等特点外，还具备：画质清晰，宽动态、夜视效果好、图像延迟短、功耗低等特点。

2. 产品参数3. 功能特性• 预览、压缩分辨率均支持1280×720• 网络远程监控嵌云视通功能，无需复杂设置，轻松网传• 支持双码流，用户可选择码流并调节分辨率、帧率、视频质量• 支持红外灯、双滤光片自动切换，真正实现昼夜监控• 支持移动侦测，移动侦测报警自动发送提醒• 支持软件升级，可用升级/本地升级• 支持网络参数的静态配置/DHCP/ADSL• 支持手机监控，图像质量/帧率可调，无需复杂设置• 支持画面移动侦测/画面遮挡，可设置4个不同区域• 支持断电/意外故障后自动重启功能• 支持系统时间及OSD的容修改• 支持远程实时监看/远程开启主控录像/远程录像回放/远程下载• 支持网络用户管理、网络时间同步、CC、WebCC• 客户端可选择监控系统软件/浏览器/手机进行远程监控，实现方式多样，远程连通率高• 可通过公司自主研发的云视通网络监控系统（CV）进行集中管理、观看和录像等4. 注意事项中维JVS-N71B（C或D）摄像机为专业的安防监控设备，在安装使用时注意以下事项：1．网络摄像机在易遭雨淋场所要加防水罩。
