低压配电柜送电操作规程(一)单送市电:A :只用1#变压器送电1、将1#和2#低压配电柜上所有的负载空气开关打倒“OFF”(停)位置。
(即停掉负载)2、将1#低压转换开关柜上的断路器合上,其红灯亮(若自动储能失灵,则用手动;按绿色合闸按钮,红色指示灯亮;按红色分闸按钮,绿色指示灯亮),其转换开关自动合到市电位置(左上角黑色面板的按钮设置为自动状态,对应指示灯亮,有市电时自动合到市电线路,无市电时自动合到发电机供电线路;若设置为手动,必须手动转换。
注:按钮按下为手动,弹出为自动);3、将母联柜断路器开关合上,其绿灯亮(绿按钮为“合”,红按钮为“断”,黄按钮为“储能”);4、将2#低压转换开关柜的后端负载空气开关打到“OFF”位置,再将其断路器开关断开,然后将其刀开关手柄打到“市电”位置,最后将后端负载的空气开关合上;(注意:转换开关柜刀开关转换前必须卸下负载,转换后再合上负载!)5、完成送市电;6、柴油发电机按停机操作规程进行操作。
B:只用2#变压器送电1、将1#低压转换开关柜的断路器断开(此时柴油发电机不能设置为自动);2、先将2#低压转换开关柜的后端负载空气开关打到“OFF”位置;再将其断路器合上(若自动储能失灵,则用手动;按绿色合闸按钮,红色指示灯亮;按红色分闸按钮,绿色指示灯亮),然后将其转换刀开关打到“市电”位置,最后将其后端负载的空气开关合上;3、将母联柜断路器开关合上,其绿灯亮(绿按钮为“合”,红按钮为“断”,黄按钮为“储能”);4、1#低压转换开关柜的转换开关自动合到市电位置;5、完成送市电;6、柴油发电机按停机操作规程进行操作。
C :两台变压器同时送电(开空压机超过三台时)1、将1#低压转换开关柜的断路器合上(操作同上),其转换开关自动合到市电位置;2、将2#低压转换开关柜的后端负载的空气开关打到“OFF”位置,再将其断路器合上(操作同上),然后将其转换刀开关打到“市电”位置,最后将其后端负载的空气开关合上;3、完成送市电;4、柴油发电机按停机操作规程进行操作。
(1)由线路的计算电流来决定断路器的额定电流;(2)按线路的最大短路电流来校验低压断路器的分断能力;(3)按照线路的最小短路电流来校验断路器动作的灵敏性,即线路最小短路电流应不小于断路器短路整定电流的1.3倍;(4)断路器的短路整定电流应躲过线路的正常工作启动电流;(5)按照线路上的短路冲击电流(即短路全电流最大瞬时值)来校验断路器的额定短路接通能力(最大电流预期峰值),即后者应大于前者。
低压断路器的选用,应根据具体使用条件选择使用类别,选择额定工作电压、额定电流、脱扣器整定电流和分励、欠压脱扣器的电压电流等参数,参照产品样本提供的保护特性曲线选用保护特性,并需对短路特性和灵敏系数进行校验。
当与另外的断路器或其他保护电器之间有配合要求时,应选用选择型断路器。
1、额定工作电压和额定电流低压断路器的额定工作电压Ue。
和额定电流Ie。
应分别不低于线路,设备的正常额定工作电压和工作电流或计算电流。
断路器的额定工作电压与通断能力及使用类别有关,同一台断路器产品可以有几个额定工作电压和相对应的通断能力使用类别。
2、长延时脱扣器整定电流Ir1 所选断路器的长延时脱扣器整定电流Ir1应大于或等于线路的计算负载电流,可按计算负载电流的1~1.1倍确定;同时应不大于线路导体长期允许电流的0.8—1倍。
3、瞬时或短延时脱扣器的整定电流Ir2所选断路器的瞬时或短延时脱扣器整定电流Ir2应大于线路尖峰电流。
配电断路器可按不低于尖峰电流1.35倍的原则确定,电动机保护电路当动作时间大于0.02s时可按不低于1.35倍起动电流的原则确定,如果动作时间小于0.02s,则应增加为不低于起动电流的1.7—2倍。
这些系数是考虑到整定误差和电动机起动电流可能变化等因素而加的。
4、短路通断能力和短时耐受能力校验低压断路器的额定短路分断能力和额定短路接通能力应不低于其安装位置上的预期短路电流。
当动作时间大于0.02s时,可不考虑短路电流的非周期分量,即把短路电流周期分量有效值作为最大短路电流;当动作时间小于0.02s时,应考虑非周期分量,即把短路电流第一周期内的全电流作为最大短路电流。
低压塑壳断路器技术规范书1 总则1.1 为适应安徽省电力市场发展需要,规范和统一公司系统低压计量箱内塑料外壳(以下简称塑壳)断路器的采购依据,提高塑壳断路器的技术、管理水平,保证低压塑壳断路器的安全、可靠运行,特制定此规范。
1.2 本技术规范提出了对低压塑壳断路器的技术参数、性能、结构、试验等方面的技术要求。
2 引用标准2.1 按有关标准、规范、准则规定的合同设备,包括卖方向其他厂商购买的所有附件和设备,都应符合这些标准、规范、准则的要求。
2.2 下列标准中的条款通过本招标文件的引用而成为本招标文件的条款,凡是注明日期的引用标准,其随后所有的修改单(不包括勘误的内容)或修订版均不适用本招标文件。
《低压开关设备和控制设备低压断路器》GB/T14048.2-2001《家用及其类似场所用断路器》GB10963-1999《家用及其类似场所用过电流保护断路器》IEC60898-2003《外壳防护等级》GB4208-20083 使用条件3.1 正常环境条件3.1.1 海拔高度:v 1000m3.1.2 环境温度:-10 C - +45 C,极限工作温度范围:-20 C - +55 C。
3.1.3 相对湿度:+23E不应高于83% +40C不应高于93%3.2 运行条件3.2.1 额定电压:500V以下3.2.2 壳架电流:125A、160A、225A、250A3.2.3 频率:50Hz3.3 运输、储存和安装条件运输、储存和安装过程中的温度,可在-20 C- +55C范围之间。
在短时间内(不超过24h)温度可达到+70C。
4技术要求及参数投标人应认真逐项填写技术参数响应表中投标人保证值,不能空格,也不能以“响应”两字代替,不允许改动招标人要求值。
如有偏差,请填写技术偏差表。
注:打“ *”的项目,如不能满足要求,将被视为实质性不符合招标文件要求。
表1不外控低压塑壳断路器技术参数及响应表表2可外控低压塑壳断路器技术参数及响应表5 时间要求5.1 供货工作进度5.1.1 买方向卖方提出采购订单后,卖方应在1 周内,向买方提供一份详尽的生产进度计划表。

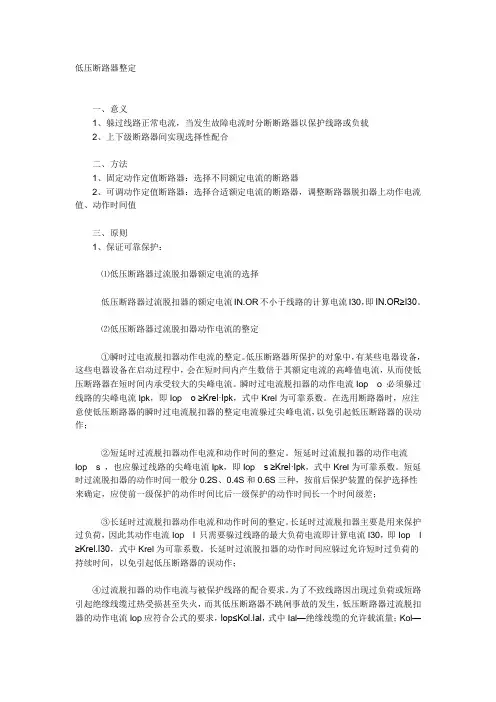

低压断路器整定一、意义1、躲过线路正常电流,当发生故障电流时分断断路器以保护线路或负载2、上下级断路器间实现选择性配合二、方法1、固定动作定值断路器:选择不同额定电流的断路器2、可调动作定值断路器:选择合适额定电流的断路器,调整断路器脱扣器上动作电流值、动作时间值三、原则1、保证可靠保护:⑴低压断路器过流脱扣器额定电流的选择低压断路器过流脱扣器的额定电流IN.OR不小于线路的计算电流I30,即IN.OR≥I30。
⑵低压断路器过流脱扣器动作电流的整定①瞬时过电流脱扣器动作电流的整定。
低压断路器所保护的对象中,有某些电器设备,这些电器设备在启动过程中,会在短时间内产生数倍于其额定电流的高峰值电流,从而使低压断路器在短时间内承受较大的尖峰电流。
瞬时过电流脱扣器的动作电流Iop o 必须躲过线路的尖峰电流Ipk,即Iop o ≥Krel·Ipk,式中Krel为可靠系数。
在选用断路器时,应注意使低压断路器的瞬时过电流脱扣器的整定电流躲过尖峰电流,以免引起低压断路器的误动作;②短延时过流脱扣器动作电流和动作时间的整定。
短延时过流脱扣器的动作电流Iop s ,也应躲过线路的尖峰电流Ipk,即Iop s ≥Krel·Ipk,式中Krel为可靠系数。
短延时过流脱扣器的动作时间一般分0.2S、0.4S和0.6S三种,按前后保护装置的保护选择性来确定,应使前一级保护的动作时间比后一级保护的动作时间长一个时间级差;③长延时过流脱扣器动作电流和动作时间的整定。
长延时过流脱扣器主要是用来保护过负荷,因此其动作电流Iop l 只需要躲过线路的最大负荷电流即计算电流I30,即Iop l ≥Krel.I30,式中Krel为可靠系数。
长延时过流脱扣器的动作时间应躲过允许短时过负荷的持续时间,以免引起低压断路器的误动作;④过流脱扣器的动作电流与被保护线路的配合要求。
为了不致线路因出现过负荷或短路引起绝缘线缆过热受损甚至失火,而其低压断路器不跳闸事故的发生,低压断路器过流脱扣器的动作电流Iop应符合公式的要求,Iop≤Kol.Ial,式中Ial—绝缘线缆的允许载流量;Kol—绝缘线缆的允许短时过负荷系数,对瞬时和短延时过流脱扣器,一般取4.5;对长延时过流脱扣器,做短路保护时取1.1,只做过负荷保护时取1。
箱变--低压配电柜安全操作规程低压配电柜安全操作规程一、安全操作注意事项1(操作低压设备时,必须站在绝缘垫上,穿绝缘鞋、戴棉纱手套、避免正向面对操作设备。
2(自动空气开关跳闸或熔断器熔断时,应查明原因并排除故障后,再行恢复供电。
不允许强行送电,必要时允许试送电一次。
3(长时间停电后重新供电时,应供、停三次,以警示用户,若有触电者可迅速脱离电源。
二、低压总柜的送电操作1(在变压器送电前,低压总柜断路器必须在“分闸”位置,次级隔离开关和电容柜开关应处于“断开”位置。
2(变压器送电后,检查低压总柜的电压表指示应在正常范围,且分闸指示绿灯亮。
按下操作面板上的绿色“启动”按钮,低压总柜将合闸送电,合闸指示红灯亮。
3(在紧急情况下,低压总柜合不上闸时,可用手按下万能式断路器的绿色“启动”按钮合闸供电。
注:有隔离开关的进线柜,合闸时,应先合上隔离开关,后合断路器。
三、低压总柜的停电操作1(在低压总柜停电前,首先检查所有次级分户开关和电容柜开关应处于断开位置。
2(按下低压总进线柜控制面板上的红色“停止”按钮将停止供电,合闸指示红灯应熄灭,分闸指示绿灯亮起。
3(在紧急情况下,低压总进线柜分不了闸时,可用手按下万能式断路器的红色“停止”按钮分闸停电。
注:有隔离开关的进线柜,分闸时,应先分断路器,再断开隔离开关。
四、联络柜的操作(仅适合两台变压器箱变)在保证仅有一路进线电源供电的情况下,按下控制面板上的绿色“合闸”按钮(或红色“分闸”按钮),联络柜将合闸(或分闸)。
在紧急情况下,可按下万能式断路器的绿色“启动”按钮(或红色“停止”按钮),联络柜将合闸(或分闸)。
五、电容柜的操作1(无功补偿装置,在生产设备运行正常时,必须投运。
停运时间过长时,必须切除,检修电容柜时,必须断开隔离刀闸,进行放电处理后,方可检查。
2(电容柜的手动操作:合上电容柜的断路器,将操作面板上的转换开关转到1、2……位置时,将可手动投入1、2……组电容器投入补偿。
低压断路器操作方法
低压断路器是一种电气保护设备,用于在电气系统发生过流、短路等故障时切断电路,保护设备和人员的安全。
下面是低压断路器的操作方法:
1. 确保断路器处于开启状态:当断路器的刀叉手柄平行于断路器本体时,表示断路器处于开启状态。
如果断路器处于关闭状态,应将刀叉手柄旋转至垂直方向。
2. 确保断路器相关的电源已关闭:在操作断路器之前,应先关闭与断路器相关的电源开关,确保电路中没有电流流经。
3. 选择合适的操作位置:根据电路系统的需要,选择合适的位置选择断路器的关闭操作位置。
有些断路器的刀叉手柄具有不同的位置用于不同的操作。
4. 关闭断路器:将刀叉手柄从开启位置旋转至关闭位置,使其垂直于断路器本体,表示断路器已关闭。
5. 打开断路器:如果需要打开断路器,应先确保与断路器相关的电源已关闭。
然后将刀叉手柄从关闭位置旋转至开启位置,使其与断路器本体平行,表示断路器已打开。
请注意,在操作断路器时,应严格按照操作规程和安全要求进行,以确保操作的安全性。
HSW1型智能型万能式低压断路器检修规程
1 范围
1.1本规程适用于杭州之江开关股份有限公司生产的智能型万能式断路器规程。
1.2本规程适用于#5、#6机组中的所有低压智能型断路器。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改或修订版均不适用于本标准,然而,其鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本标准。
GB14048.2《低压开关设备和控制设备低压断路器》 1EC60947—2《低压开关设备和控制设备低压断路器》 DL/.T596.1996电气设备预防性规程
DL/.T617.1997气体绝缘金属封闭开关设备技术文件
华北电力集团公司二000年《电力设备交接预防性试验规程》
3 总则
3.1本规程规定了HSW1系列智能型万能式低压断路器 3.2预试项目按相关标准执行
4 型号含义
5 结构特点
断路器为全体布置形式,且有结构紧凑,体积小的特点。
触头系统封闭在绝缘底板内,且每个触头边都用绝缘板隔开,形成一个小室,智能型脱扣器,手柄操作机构,电动操作机构依次排在前面形成各自独立的单元,如其中一个单元坏了,可将其拆下换上新的一般无需检修。
企业代号 极数(四极标以4,三极时不标) 断路器的壳架等级额定电流 设计序号 万能式断路器 HS W 1
6主要技术参数
6.2断路器的最大耗损功率(环境温度﹢40℃)。
HSW1—1000 三级210V A 四级250V A HSW1—4000 三级1200V A 四级1220VA
HSW1—2000 三级360V A 四级420V A HSW1—6300 三级1250V A 四级1350V A
HSW1—3200 三级870V A 四级1020V A
断路器在不同环境温度下额定电流变动表见下表
注:以上数据仅作为指导、参考用
7 检修周期和内容
因其断路器机械、电器特殊性一般无需检修只能做一般性检查。
7.1周期为小修每年2次
大修随机组大修新投运一年后大修。
7.2检修内容
投运以后的断路器应定期进行清扫,以保持绝缘件,导电件表面的清洁,紧固各部螺丝,以免过热。
检查各部连接销子,有无磨损或丢失。
定期对断路器各转动部位,加润滑油、防止机械犯卡,定期对断路器上一次隔离插头的接触部位应定期清理并涂上新的导电膏。
定期清扫母线,紧固母线各连接螺丝。
临时性检修根据运行情况再定。
8常见故障及排除方法。
