CG-2016-413-2/2辽宁东方发电有限公司储灰场20MWp光伏农业发电项目10kV全绝缘母线成套装置技术协议买方：中电投电力工程有限公司设计院：中国能源建设集团辽宁电力勘测设计院有限公司卖方：江苏亿能电气有限公司第一章技术规范1．总的要求设备需求表1.1 一般规定1.1.1 卖方必须有权威机关颁发的ISO-9000系列的认证书或等同的质量保证体系认证证书。
卖方(包括分包商)应已设计、制造和提供过同类设备且使用条件应与本工程相类似，或较规定的条件更严格，至少有10kV全绝缘母线安全运行五年以上业绩。
如发现有失实情况，买方有权拒绝该卖。
1.1.2 卖方应仔细阅读买文件，包括商务和技术部分的所有规定。
由卖方提供的设备的技术规范应与本技术规范书中规定的要求相一致,卖方也可以推荐满足本技术规范要求的类似定型产品,但必须提出详细的规范偏差。
1.1.3 本规范书正文提出了对10kV全绝缘母线及其附件的技术参数、性能、结构、试验等方面的技术要求。
1.1.4 本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合中国国标GB、IEC 和ANSI最新版本的标准和本规范书的优质产品。
1.1.5 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，应在卖书中以“对规范书的意见和差异”为标题的专门章节加以详细描述。
1.1.6 规范书所使用的标准如遇与卖方所执行的标准不一致时，按该类最高标准执行或按双方商定的标准执行。
1.1.7 规范书经买卖双方确认后，作为合同的附件，与合同正文具有同等的法律效力。
1.1.8 本规范书中涉及有关商务方面的内容，如与买文件的商务买文件有矛盾时，以商务买文件为准。
1.1.9 本规范书未尽事宜，由买卖双方在合同技术谈判时双方协商确定。
1.2 卖方应提供的资格文件卖方在卖文件中应提供下列有关资格文件，否则视为非响应性卖。
母线槽设备招标文件主要技术一、资格条件1.邀请范围：凡注册于中国境内具有母线槽制造及服务的外商独资企业。
2.注册资金：1亿人民币以上。
3.技术资质：投标产品必须取得中国国家强制性认证中心颁发的CCC认证证书及完整型式试验报告。
4.管理资质：投标厂家必须获得ISO9000质量管理体系认证与ISO14000环境管理体系认证资格。

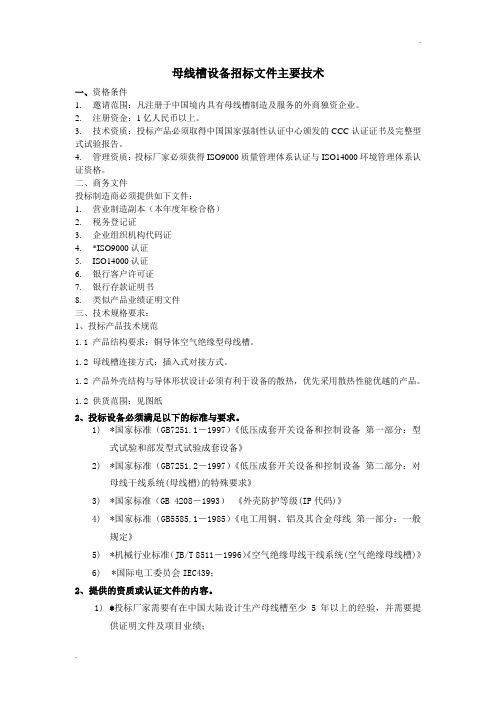

二、商务文件投标制造商必须提供如下文件：1.营业制造副本（本年度年检合格）2.税务登记证3.企业组织机构代码证4.*ISO9000认证5.ISO14000认证6.银行客户许可证7.银行存款证明书8.类似产品业绩证明文件三、技术规格要求：1、投标产品技术规范1.1 产品结构要求：铜导体空气绝缘型母线槽。
1.2 母线槽连接方式：插入式对接方式。
1.2 产品外壳结构与导体形状设计必须有利于设备的散热，优先采用散热性能优越的产品。
1.2 供货范围：见图纸2、投标设备必须满足以下的标准与要求。
1)*国家标准（GB7251.1－1997）《低压成套开关设备和控制设备第一部分：型式试验和部发型式试验成套设备》2)*国家标准（GB7251.2－1997）《低压成套开关设备和控制设备第二部分：对母线干线系统(母线槽)的特殊要求》3)*国家标准（GB 4208－1993）《外壳防护等级(IP代码)》4)*国家标准（GB5585.1－1985）《电工用铜、铝及其合金母线第一部分：一般规定》5)*机械行业标准（JB/T 8511－1996）《空气绝缘母线干线系统(空气绝缘母线槽)》6) *国际电工委员会IEC439；2、提供的资质或认证文件的内容。
1)*投标厂家需要有在中国大陆设计生产母线槽至少5年以上的经验，并需要提供证明文件及项目业绩；2)*中国国家强制性产品认证CCC：本次投标的各个型号的母线槽产品（井道母线）必须通过国家强制性产品认证，并提供有效的试验报告；3)*质量保证体系：本次投标产品的生产厂家必须通过ISO9001质量保证体系认证；4)*环境管理体系：投标人应通过环境管理体系ISO14001 认证；5)投标人应具有为类似项目提供母线槽产品及服务的业绩记录，并请提供业绩表，项目规模以及项目联系人等信息；6)负责本次招标项目的督导、调试的专业工程师的名单及资质证明文件；7)提供主要原材料的产地及厂家名称；8)其他重要的检测报告或技术证书：a.*铜纯度测试报告；b.产品样本及安装使用说明书；c.母线槽的其他电气、机械性能等检测报告；3.母线槽的电气技术规格要求1)*额定工作电压：600VAC，额定绝缘电压：1000VAC2)*1min额定工频耐受电压：2500VAC3)环境温度：-10℃— +55℃4)相对湿度：不大于95%（+20℃时）5)海拔高度：2000米6)额定频率：50Hz7)*绝缘电阻：◆相间绝缘电阻≥20MΩ；◆铜排与外壳之间电阻≥20 MΩ；8）*空气绝缘型母线槽采用三相五线制系统，表壳自身即可充当满足额定电流容量的接地导体；9）*防护等级: IP54或以上10）额定电流：详见货物需求一览表*额定峰值耐受电流：≥20kA（160～400A）≥50kA（600～1000A）≥80KA（1250~2000A）≥176KA（3200~6000A）*额定短时耐受电流：≥15kA（1s，有效值）（160～400A）≥30kA（1s，有效值）（630～1000A）≥50kA（1s，有效值）（1250-2500A）≥80kA（1s，有效值）（3200-6000A）4.空气绝缘型母线槽的材料要求以及性能指标1)外壳防腐蚀：◆母线外壳表面应作静电粉末喷涂处理，以达到良好的防腐蚀效果，采用弱磁铝镁合金外壳，结构采用一次挤出成型“双U”结构；◆需要提供相应的第三方检测报告（附进货渠道证明）；2)导体材料：◆导体应选用LEM标准的A级阴极铜（至少为国家标准的高纯阴极铜）导体，铜排纯度要求在99.96%或以上；◆投标时应提供与投标设备型号一致的铜产地说明、铜导体纯度、电阻率检测报告；3)导体完整性：◆为保证母线槽的载流能力及结构强度，母线直身段导体全长应保持完整，不得有中间冲孔、末端截面收缩等不良设计；◆导体接触部镀锡处理，提高导体的载流量。
电线电缆招标技术标准及质量要求一、产品执行标准GB/T5013-2008《额定电压450/750V及以下橡皮绝缘电缆》GB/T13033.1-2007《额定电压750V及以下矿物绝缘电缆及终端》GB/T18380-2008《电缆在火焰条件下的燃烧试验》GB9330-2023《塑料绝缘控制电缆》GB/T2951-2008《电缆和光缆绝缘和护套材料通用试验方法》GB/T3048-2007《电线电缆电性能试验方法》GB6995-2008《电线电缆识别标志》GB50217-2018《电力电缆工程设计规范》GB/T2952-2008《电缆外护层》GB/T5231-2012《加工铜及铜合金牌号和化学成分》GB/T17651-2023《电缆或光缆在特定条件下燃烧的烟密度测定》GB/T19666-2019《阻燃和耐火电线电缆或光缆通则》GB31247-2014《电缆及光缆燃烧性能分级》GB5023-2008《额定电压450/75OV及以下聚氯乙烯绝缘电缆》二、基本要求1电缆阻燃性能为B1级；2、凡在实施强制性产品认证的产品目录内的产品必须具有3C认证；3、材料、制造和测试应执行最新版本的中国标准；4、提供具有国家级权威部门出具的试验报告；5、提供包装、运送、并卸货至施工现场；6、防火与安全符合国家相关标准要求；7、产品到货后，供货方派1-2名技术人员到现场进行测试及通过质量验收；8、所有电缆应满北京地区及本工程的环境使用条件：(1)海拔高度:≤1500M;(2)环境湿度旧平均≤95%,月平均≤90%,(20°C以下为90%);(3)最高温度:+50°C;(4)最低温度:-25。
(：；(5)24小时内其平均温度不超过:+35°C;(6)地震烈度:不超过7度；三、技术要求1导体采用不低于GB5231《加工铜及铜合金牌号和化学成分》规定的TU2级或T2级的退火铜材料,含铜量不小于99.9%,且具有近似圆形的实芯截面。
一、项目概述1.1 项目名称：XX工程项目母线招标1.2 项目地点：XX省XX市XX工程项目现场1.3 项目业主：XX工程项目业主单位1.4 项目概况：本项目为XX工程项目，建设规模为XX平方米，总投资XX亿元。
本项目母线主要用于电气系统，承担电力传输、分配、保护等功能。
二、招标范围2.1 招标内容：本项目母线包括但不限于导体、绝缘材料、外壳、连接件等。
2.2 招标数量：根据项目需求，共需招标XX套母线。
2.3 招标要求：投标人须提供符合国家相关标准和规范的产品，并具备良好的质量、性能、安全、环保等特性。
三、技术要求3.1 产品标准3.1.1 符合GB/T 5582-2008《导体和电器用绝缘材料通用技术要求》3.1.2 符合GB/T 699-2015《冷轧钢板和钢带》3.1.3 符合GB/T 2521-2010《热轧钢板和钢带》3.1.4 符合GB/T 231-2008《金属材料的力学性能试验方法》3.1.5 符合GB/T 9089-2015《绝缘材料电气强度试验方法》3.1.6 符合GB/T 5583-2008《导体和电器用绝缘材料电气性能试验方法》3.1.7 符合GB/T 2423.1-2008《电工电子产品环境试验第1部分：试验A：温度和湿度》3.1.8 符合GB/T 2423.2-2008《电工电子产品环境试验第2部分：试验B：低温》3.1.9 符合GB/T 2423.3-2008《电工电子产品环境试验第3部分：试验Ca：恒定湿热》3.1.10 符合GB/T 2423.4-2008《电工电子产品环境试验第4部分：试验Db：交变湿热》3.1.11 符合GB/T 2423.5-2008《电工电子产品环境试验第5部分：试验Ea：冲击》3.1.12 符合GB/T 2423.6-2008《电工电子产品环境试验第6部分：试验Eb：振动》3.2 技术性能3.2.1 导体材料：采用铜或铝导体，应符合GB/T 3956-2008《铜及铜合金板、带、箔》或GB/T 3190-2008《铝及铝合金板、带、箔》的要求。

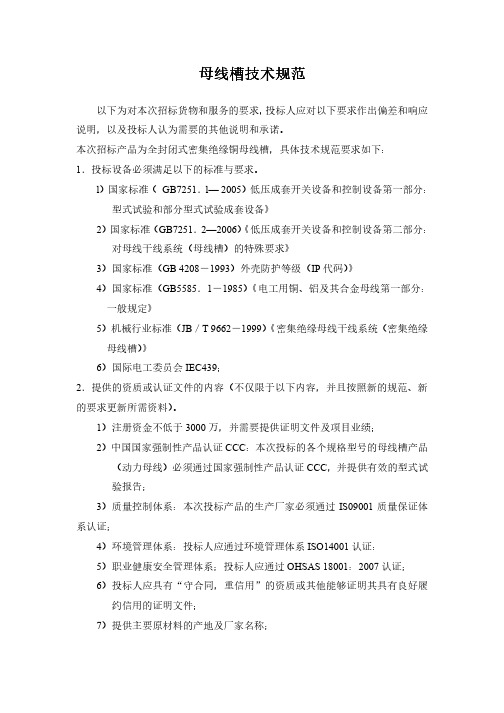

母线槽技术规范以下为对本次招标货物和服务的要求，投标人应对以下要求作出偏差和响应说明，以及投标人认为需要的其他说明和承诺。
本次招标产品为全封闭式密集绝缘铜母线槽，具体技术规范要求如下：1．投标设备必须满足以下的标准与要求。
l）国家标准（GB7251．l— 2005）低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备》2）国家标准（GB7251．2—2006）《低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求》3）国家标准（GB 4208－1993）外壳防护等级（IP代码）》4）国家标准（GB5585．1－1985）《电工用铜、铝及其合金母线第一部分：一般规定》5）机械行业标准（JB／T 9662－1999）《密集绝缘母线干线系统（密集绝缘母线槽）》6）国际电工委员会IEC439；2．提供的资质或认证文件的内容（不仅限于以下内容，并且按照新的规范、新的要求更新所需资料）。
1）注册资金不低于3000万，并需要提供证明文件及项目业绩；2）中国国家强制性产品认证CCC：本次投标的各个规格型号的母线槽产品（动力母线）必须通过国家强制性产品认证CCC，并提供有效的型式试验报告；3）质量控制体系：本次投标产品的生产厂家必须通过IS09001质量保证体系认证；4）环境管理体系：投标人应通过环境管理体系ISO14001认证：5）职业健康安全管理体系；投标人应通过OHSAS 18001：2007认证；6）投标人应具有“守合同，重信用”的资质或其他能够证明其具有良好履约信用的证明文件；7）提供主要原材料的产地及厂家名称；8）其他重要的检测报告或技术证书（如有的话）：a）产品样本及安装使用说明书；b）母线槽的其他电气、机械性能等检测报告；3．母线槽的电气技术规格要求1）额定工作电压：1000V AC，额定绝缘电压：1000V AC2）环境温度：－5℃一十40℃3）相对湿度：不大于90％（＋20℃时）4）海拔高度：2000米5）额定频率：50Hz6）绝缘电阻：相间绝缘电阻＞500M Ω；铜排与外壳之间电阻＞500 MΩ；4．投标单位应具备先进的生产设备，请提供主要生产及检测设备明细清单。
复合屏蔽封闭绝缘母线通用技术规范本规范对应的专用技术规范目录复合屏蔽封闭绝缘母线采购标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。
2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表5《项目单位技术差异表》”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用部分的修改形成《项目单位技术差异表》，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6、投标人逐项响应技术规范专用部分中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“表5 技术偏差表”外，必要时应提供相应试验报告。
目录1 总则 (1)1.1 一般规定 (1)1.2 投标人应提供的资格文件 (1)1.3 工作范围和进度要求 (1)1.4 技术资料、图纸和试验报告 (2)1.5 标准和规范 (2)1.6 必须提交的技术数据和信息 (2)2 技术参数和性能要求 (3)2.1 一般规定 (3)2.2 对封闭绝缘母线的要求...................................................................................... 错误!未定义书签。
绝缘铜管母线招标技术规范Document number：NOCG-YUNOO-BUYTT-UU986-1986UT全屏蔽绝缘铜管母线招标技术规范目录附件1技术规范书1总则本技术规范书仅适用于全屏蔽绝缘铜管母线。
它包括全屏蔽绝缘铜管母线本体及其辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。
本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和条文，但对国家有关安全、环保等强制性标准则必须满足相关要求。
卖方应保证执行或优于本技术规范书中所列相关标准的技术条件，标准之间如有矛盾，按技术要求高的标准条文执行。
卖方应保证提供满足本技术规范书和相关标准要求的优质产品及其相应服务。
如果卖方没有以书面形式对本技术规范书的条文提出异议，则意味着卖方提供的产品完全符合本技术规范书的要求。
提供设备的制造厂家应获得ISO9000系列标准质量保证体系的认证证书，并且已生产过三套或以上与规范相同或高于规范电压的设备，并已成功地商业运行了三年及以上。
最终确定的技术规范书为订货合同的附件与合同正文有同等效力。
只有买方有权修改本技术规范书。
合同签订后15天，按本招标文件要求，卖方将提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、运行和维护等标准清单给买方，由买方确认。
在合同签定后，买方有权因规范、标准、规程发生变化而提出一些补充要求，在设备投料生产前，卖方应在设计上给以修改。
本技术规范书未尽事宜，由招、投标双方在合同技术谈判时协商确定。
卖方提供的所有文件应为中文。
2气象条件气候属于暖温带大陆行性季风气候，昼夜温差大，四季分明，春季干燥多风，夏季炎热，秋季多阴雨，冬季寒冷少雪。
全年东北风和西南风出现频率较高，年均风速s，年均降雨量。
厂区地处河滩地，四周地势平坦，开阔，地貌单一，自然地面标高为~之间，厂址地质条件优良。
年平均温度：℃最热月平均温度：℃最冷月平均温度：-16℃极端最高温度：℃极端最低温度：℃年平均相对湿度：64%最热月平均相对湿度：72%最冷月平均相对湿度：56%年平均降雨量（最大）：743mm极大风速：25m/s最大风速：17m/s夏季平均风速：s冬季平均风速：s全年主导风向：夏季：东南风；冬季：西北风年日照总数：2460小时日照百分率：55%最大冻土深度：地震裂度：7度3设备规范名称：135MW机组（）发电机出口全屏蔽绝缘铜管母线100MW机组（）发电机出口全屏蔽绝缘铜管母线型号：24kV8000A125kA(2s)315kA12kV10000A125kA(2s)315kA全屏蔽绝缘铜管母线技术参数基本技术参数注：1、参数应进行海拔、湿度修正。
招标编号：[招标编号]招标名称：[项目名称]全绝缘管型母线采购项目一、招标公告1.1 项目背景[项目名称]项目（以下简称“本项目”）由[项目业主单位名称]投资建设，项目位于[项目地点]。
为满足项目电力系统的正常运行，现对全绝缘管型母线进行公开招标。
1.2 招标范围本次招标范围为全绝缘管型母线的采购，具体包括但不限于以下内容：（1）全绝缘管型母线的采购、运输、安装、调试及售后服务等。
（2）相关技术资料、施工图纸、安装手册等。
（3）项目实施过程中所需的全绝缘管型母线配件及专用工具。
1.3 招标方式本次招标采用公开招标方式。
1.4 招标文件获取有意参加投标的单位，请于[招标文件获取开始时间]至[招标文件获取结束时间]期间，登录[招标文件获取网站]下载招标文件。
1.5 投标截止时间投标文件递交截止时间为[投标截止时间]，逾期递交的投标文件将被拒绝。
1.6 开标时间及地点开标时间为[开标时间]，地点为[开标地点]。
二、投标人资格要求2.1 具有独立法人资格，具备有效的营业执照。
2.2 具有良好的商业信誉和健全的财务会计制度。
2.3 具有电力设备生产或销售许可证。
2.4 具有有效的安全生产许可证。
2.5 具有近三年内完成的同类项目业绩，且项目质量合格。
2.6 具有完善的售后服务体系。
2.7 具有良好的履约能力。
三、招标文件内容3.1 招标文件组成本次招标文件由以下部分组成：（1）招标公告（2）投标人须知（3）投标文件格式（4）合同条款（5）技术规格书（6）工程量清单（7）投标保证金缴纳证明（8）其他相关资料3.2 投标文件要求（1）投标文件应按照招标文件要求编制，并按照招标文件规定的格式进行装订。
（2）投标文件应包括但不限于以下内容：①投标函及法定代表人身份证明或授权委托书；②企业法人营业执照副本；③税务登记证副本；④组织机构代码证副本；⑤安全生产许可证副本；⑥电力设备生产或销售许可证副本；⑦近年完成的同类项目业绩证明材料；⑧企业财务报表；⑨售后服务承诺书；⑩其他招标文件要求提供的材料。
全屏蔽绝缘铜管母线招标技术规范目录附件1 技术规范书 (1)附件2 供货范围附件 (9)附件3 技术文件及交付进度 (11)附件4 监造、检验和性能验收 (13)附件5 技术服务和设计联络 (14)附件1 技术规范书1 总则1.1本技术规范书仅适用于全屏蔽绝缘铜管母线。
它包括全屏蔽绝缘铜管母线本体及其辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和条文，但对国家有关安全、环保等强制性标准则必须满足相关要求。
卖方应保证执行或优于本技术规范书中所列相关标准的技术条件，标准之间如有矛盾，按技术要求高的标准条文执行。
卖方应保证提供满足本技术规范书和相关标准要求的优质产品及其相应服务。
1.3如果卖方没有以书面形式对本技术规范书的条文提出异议，则意味着卖方提供的产品完全符合本技术规范书的要求。
1.4提供设备的制造厂家应获得ISO9000系列标准质量保证体系的认证证书，并且已生产过三套或以上与规范相同或高于规范电压的设备，并已成功地商业运行了三年及以上。
1.5最终确定的技术规范书为订货合同的附件与合同正文有同等效力。
只有买方有权修改本技术规范书。
1.6合同签订后15天，按本招标文件要求，卖方将提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、运行和维护等标准清单给买方，由买方确认。
1.7在合同签定后，买方有权因规范、标准、规程发生变化而提出一些补充要求，在设备投料生产前，卖方应在设计上给以修改。
1.8本技术规范书未尽事宜，由招、投标双方在合同技术谈判时协商确定。
1.9卖方提供的所有文件应为中文。
2 气象条件气候属于暖温带大陆行性季风气候，昼夜温差大，四季分明，春季干燥多风，夏季炎热，秋季多阴雨，冬季寒冷少雪。
全年东北风和西南风出现频率较高，年均风速1.8m/s ，年均降雨量506.1 mm。
10kV全绝缘管型母线技术规范书目录1 总则2 使用环境条件3 主要技术参数和性能要求4 试验5 供货范围6 售后服务与承诺7 包装、运输、贮存包装、运输、总则1.1 本技术规范书适用于10kV 全绝缘管型母线，它提出了10kV 全绝缘管型母线的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异（表）”为标题的专门章节加以详细描述。
本规范书的条款，除了用“宜”字表述的条款外，一律不接受低于本技术规范条款的差异。
不允许直接修改本技术规范书的条款而作为供方对本技术规范书的应答。
1.4 本技术规范书和供方在投标时提出的“对规范书的意见和与规范书的差异（表）” 经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
下列标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
GB/T12706.4—2002 力电缆及附件附件实验方法GB/T18889—2002 试验方法GB7251-1997 的特殊要求GB/T18349—2002 GB/T 311.1—1997 GB/T 311.2—2002 金属封闭母线高压输变电设备的绝缘配合高压输变电设备的绝缘配合使用导则额定电压35kV 及以下铜芯、铝芯塑料绝缘电力电缆电气装置安装工程电气设备交接试验标准局部放电测量2额定电压1kV（Um＝1.2kV）到35kV（Um＝40.5kV）挤包绝缘第4 部分：额定电压6kV（Um＝7.2kV）到35kV（Um＝40.5kV）电力电缆额定电压6kV（Um=7.2kV）到35KV（Um＝40.5kV）电力电缆附件低压成套开关设备和控制设备第二部分：对干线系统（母线槽）GB 12706.1～.3—1991 GB 50150—2006 GB/T 7354—2003GB/T16927.1—1997 GB/T16927.2—1997 DL/T 596—1996 DL/T 620—1997 DL/T 621—1997 DL/T 664—1999 DL/T 417—2006 GB 8923-1988 ISO 12944-1998Q/GXD 126.01-2006高电压试验技术第一部分：一般试验要求高电压试验技术第二部分：测量系统电力设备预防性试验规程交流电气装置的过电压保护和绝缘配合交流电气装置的接地带电设备红外诊断技术应用导则电力设备局部放电现场测量导则涂装前钢材表面锈蚀等级和除锈等级色漆和清漆－防护涂料体系对钢结构的防腐蚀保护电力设备交接和预防性试验规程（广西电网公司企业标准）1.6 本技术规范书未尽事宜，由需供双方协商确定。
全屏蔽绝缘铜管母线招标技术规范目录附件1 技术规范书 (1)附件2 供货范围附件 (9)附件3 技术文件及交付进度 (11)附件4 监造、检验和性能验收 (13)附件5 技术服务和设计联络 (14)附件1 技术规范书1 总则1.1本技术规范书仅适用于全屏蔽绝缘铜管母线。
它包括全屏蔽绝缘铜管母线本体及其辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和条文，但对国家有关安全、环保等强制性标准则必须满足相关要求。
卖方应保证执行或优于本技术规范书中所列相关标准的技术条件，标准之间如有矛盾，按技术要求高的标准条文执行。
卖方应保证提供满足本技术规范书和相关标准要求的优质产品及其相应服务。
1.3如果卖方没有以书面形式对本技术规范书的条文提出异议，则意味着卖方提供的产品完全符合本技术规范书的要求。
1.4提供设备的制造厂家应获得ISO9000系列标准质量保证体系的认证证书，并且已生产过三套或以上与规范相同或高于规范电压的设备，并已成功地商业运行了三年及以上。
1.5最终确定的技术规范书为订货合同的附件与合同正文有同等效力。
只有买方有权修改本技术规范书。
1.6合同签订后15天，按本招标文件要求，卖方将提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、运行和维护等标准清单给买方，由买方确认。
1.7在合同签定后，买方有权因规范、标准、规程发生变化而提出一些补充要求，在设备投料生产前，卖方应在设计上给以修改。
1.8本技术规范书未尽事宜，由招、投标双方在合同技术谈判时协商确定。
1.9卖方提供的所有文件应为中文。
2 气象条件气候属于暖温带大陆行性季风气候，昼夜温差大，四季分明，春季干燥多风，夏季炎热，秋季多阴雨，冬季寒冷少雪。
全年东北风和西南风出现频率较高，年均风速1.8m/s ，年均降雨量506.1 mm。
厂区地处河滩地，四周地势平坦，开阔，地貌单一，自然地面标高为483.5m~484.8m 之间，厂址地质条件优良。
年平均温度：13.4℃最热月平均温度：35.4℃最冷月平均温度：-16℃极端最高温度：42.7℃极端最低温度：-21.2℃年平均相对湿度：64%最热月平均相对湿度：72%最冷月平均相对湿度：56%年平均降雨量（最大）：743mm极大风速：25m/s最大风速：17m/s夏季平均风速：2.3m/s冬季平均风速：2.1m/s全年主导风向：夏季：东南风；冬季：西北风年日照总数：2460小时日照百分率：55%最大冻土深度：0.6m地震裂度：7度3 设备规范3.1 名称：135MW机组（15.75kV）发电机出口全屏蔽绝缘铜管母线100MW机组（10.5kV）发电机出口全屏蔽绝缘铜管母线3.2 型号：24kV 8000A 125kA(2s) 315kA12kV 10000A 125kA(2s) 315kA3.3 全屏蔽绝缘铜管母线技术参数3.3.1 基本技术参数2、投标方应提供详细的动、热稳定计算书。
3.3.2允许温度和允许温升封闭母线最热点的温度和温升允许值：注：1、在4S热稳定电流作用下，铜导体的短时发热温度不应超过300℃。
2、铜管母线用螺栓紧固的导体的接触面不应用不同的金属或金属镀层构成。
3.3.3 外形尺寸（请投标方填写）绝缘铜管母线的尺寸：24kV 8000A 125kA(2s) 315kA12kV 10000A 125kA(2s) 315kA4 技术要求4.1绝缘铜管母线端部采用应力椎结构,电压梯度降低,直至表面电位为零。
4.2绝缘铜管母线主绝缘材料采用高性能新型复合绝缘材料，采用自动化流水线生产一次成型，为一个整体绝缘层，阻燃、耐老化,老化期≥30年。
不采用人工缠绕分层绝缘方式，避免引起分层绝缘材料层间易含气泡、杂质及结构层容易滑动的情况。
4.3绝缘铜管母线的悬空最大跨距不低于5米。
4.4绝缘铜管母线的导体材料采用T2牌号精制紫铜管，铜含量≥99.95%。
4.5接地屏采用厚度不小于0.05mm的铜箔半迭绕包，接地引出点必须加固处理。
4.6接地引出线采用铜丝编织带或BVR软导线，有效截面积应不小于16mm2。
4.7屏间绝缘材料采用高性能新型复合绝缘材料。
4.8接地屏的绝缘外护层应能可靠防止水和潮气的侵入。
可采用热缩绝缘套管，其颜色和相色（黄、绿、红）应一致。
热缩绝缘套管采用两层，总厚度（收缩后）不小于5mm，接口（如果有）必须错开位置，接口处搭接长度不小于100mm。
4.9支架、托架、包箍、固定金具（现场钢立柱或水泥立柱除外）等由卖方配套提供。
所有暴露在大气中的金属部件应有可靠的防锈层或采用不锈钢材料制成。
钢材表面除锈等级达到或优于Sa2.5、St2，防腐耐久性达到H级（15年以上）。
现场施工金属焊接处应作防锈处理。
直径12mm以下的螺栓、螺钉等应采用不锈钢材料制成，直径12mm及以上的螺栓宜采用不锈钢材料制成或应采用热镀锌。
4.10绝缘铜管母线的中间接头及绝缘铜管母线与设备连接的终端接头均采用螺栓连接,螺栓连接处的力矩应符合国家标准GB50149的要求。
铜管母线与方钢支架的固定采用U形螺栓连接方式,以便于母线安装、相间距调整、整体拆卸和检查。
4.11导体外表要求：铜管端部需作倒圆角处理，铜管端部连接面应镀银或搪锡，确保具有较低的接触电阻及防腐蚀功能。
4.12中间接头要求：母线与母线端头压扁后开孔双铜排螺栓连接。
接头应满足通流和温升要求，接头处的绝缘结构形式和管型母线相同或类似，以保证运行维护的安全。
4.13终端接头要求：绝缘铜管型母线与设备之间采用铜质软连接方式，母线伸缩节配套考虑。
4.14接地要求：绝缘管型母线接地屏必须全部可靠接地，接地方式为一点接地（可分段各自独立接地），避免绝缘管型母线的接地线因多点接地而产生环流，保证外层接地屏满足人体能安全触摸的要求；金属外护层（如果有）也必须可靠接地。
4.15绝缘铜管母线设置检修接地点（接地钩），接地点的具体位置以买方最终提供的施工图为准。
4.16 绝缘铜管母线三相分色方式：A相黄色、B相绿色、C相红色。
4.17 绝缘铜管母线与设备连接处软连接的绝缘处理采用热缩套管制作成绝缘盒，检修时可以打开。
4.18 绝缘铜管母线与设备连接处的软连接材质由铜编织带压制而成。
4.19主母线、分支母线连接处应采用T型接头，T型接头应做到绝缘可靠能够长期稳定安全运行。
4.20母线采用全屏蔽全绝缘方式，电流互感器的安装位置如果在绝缘铜管母线的全绝缘区域内，则互感器等电位环应统一全部接入系统地；电流互感器的安装位置如果在绝缘铜管母线的半绝缘区域内，则绝缘铜管母线应取消屏蔽层。
穿电流互感器处，应将电流互感器的等电位连接线与主母线可靠连接以避免悬浮电压。
4.21绝缘铜管母线在室内外连接部位的穿墙处（预留孔洞）应作可靠、密实、绝缘封堵，防止灰尘、雨水进入室内。
4.22买方提供楼板、梁上的预埋铁件以供安装，由卖方成套供货绝缘铜管母线支撑和固定件，托架采用热镀锌钢管托架系统，钢件均应热镀锌或可靠防腐处理。
如买方认为必要，卖方需额外增加母线固定件，不能影响或破坏买方设备、建筑物的安全，并不再产生额外费用。
4.23绝缘铜管母线终端使用软连接与设备相连，软连接外部加装绝缘护盒。
4.24绝缘铜管母线直线距离超过50米时，必须加装伸缩节，以调节热胀冷缩。
4.25绝缘铜管母线应具备自然散热功能。
5. 质量保证及试验5.1设备制造应遵守的规范和标准GB763《交流高压电器在长期工作时的发热》GB5273《铜管母线、高压电器和套管的接线端子》GB191-73《包装、储运指示标志》DL/T593《高压开关设备的共用订货技术导则》GB/T12706.2-2008 《额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件第2部分额定电压6kV(Um=6.2kV)到30kV(Um=36kV)电缆》GB/T12706.3-2008《额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件第3部分额定电压35kV(Um=40.5kV)电缆》GB/T 3048 《电线电缆电性能试验方法》GB 311.1—1997《高压输变电设备的绝缘配合》GB2706-89 《交流高压电器动热稳定试验方法》GB 50149-2010《电气装置安装工程母线装置施工及验收规范》GB 50150-2006《电气装置安装工程电气设备交接试验标准》GB/T5582《高压电力设备外绝缘污秽等级》GB/T8349-2000《金属封闭母线》GB/T4109-2008《交流电压高于1000kV的绝缘套管》在上述标准中，应首先采用电力行业标准。
在行业标准缺项时，可参考选用相应的国家、国际标准。
当国家标准与行业标准相矛盾时，应按这些标准中最高要求条款执行，或按双方商定的标准执行。
5.2 质量保证5.2.1 卖方应保证制造过程中的所有工艺、材料试验等（包括卖方的外购件在内）均应符合本技术规范书的规定。
5.2.2 安装金具以及附属、配套设备必须满足本技术规范书的有关规定以及国标和行业标准的要求。
5.2.3 母线绝缘性能应可靠，在质保期内主绝缘材料应能通过每次的高压预试，否则卖方应负责维修。
5.2.4 卖方所提供的产品经试验及验收合格投运后，质量保证范围为：主绝缘材料老化；运行后预防性试验工频耐压击穿损伤；连接部位温升过高损坏绝缘；额定电流温升过高损坏绝缘；额定动热稳定电流损坏母线；产品质保期一年，产品使用寿命30年以上，终身负责维护。
5.3 试验5.3.1型式试验5.3.1.1型式试验应在下列情况之一时进行：a）新产品试制、老产品转产时；b）当产品的设计、生产工艺、材料有重大变化时；c）停产一年以上再生产时；d）国家质量监督机构提出要求时。
5.3.1.2型式试验试品将绝缘铜管型母线组件安装在标称截面相对应的铜管型母线上，组成试验品。
试品两个终端头之间的铜管型母线长度应不小于4m，还应包括2个终端头、1个中间接头及其屏蔽筒。
5.3.1.3型式试验项目型式试验项目及要求见表1。
5.3.2 出厂检验产品经出厂检验合格后方能出厂，并应附产品质量合格证明，提供出厂检验报告。
出厂检验项目和要求见表2。
5.3.3 现场交接试验现场整体安装完成后，产品应进行现场交接检验，以检查产品的性能。
试验项目和和要求见表3。
附件2 供货范围附件1. 一般要求1.1 本附件规定了招标设备的供货范围。
卖方应保证提供全新的、先进的、成熟的、完整的和安全可靠的设备，且设备的技术经济性能符合附件1《技术规范书》的要求。
1.2 卖方应提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家（包括业绩）等内容，供买方确认。
