基于PT2262PT2272在无线遥控门铃中的应用

收稿日期:2009-05-26;修订日期:2009-07-08作者简介:周绍平(1953-),男,江苏扬州人,工学学士,副教授,主要从事通信与单片机应用方面的研究。

基金项目:扬州职业大学校级科研资助项目(06K02)。

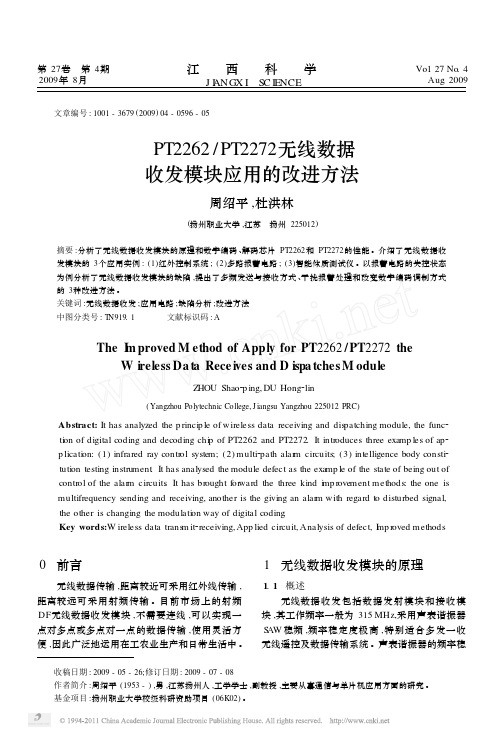

第27卷　第4期2009年8月江 西 科 学J I A NGX I SC I ENCEVol .27No .4Aug .2009 文章编号:1001-3679(2009)04-0596-05PT2262/PT2272无线数据收发模块应用的改进方法周绍平,杜洪林(扬州职业大学,江苏　扬州225012)摘要:分析了无线数据收发模块的原理和数字编码、解码芯片PT2262和PT2272的性能。

介绍了无线数据收发模块的3个应用实例:(1)红外控制系统;(2)多路报警电路;(3)智能体质测试仪。

以报警电路的失控状态为例分析了无线数据收发模块的缺陷,提出了多频发送与接收方式、干扰报警处理和改变数字编码调制方式的3种改进方法。

关键词:无线数据收发;应用电路;缺陷分析;改进方法中图分类号:T N919.1 文献标识码:AThe I m proved M ethod of Apply for PT 2262/PT 2272theW i reless Da ta Rece i ves and D ispa tches M oduleZ HOU Shao 2p ing,DU Hong 2lin(Yangzhou Polytechnic College,J iangsu Yangzhou 225012PRC )Abstract:It has analyzed the p rinci p le of wireless data receiving and dis patching module,the func 2ti on of digital coding and decoding chi p of PT2262and PT2272.It intr oduces three exa mp les of ap 2p licati on:(1)infrared ray contr ol syste m;(2)multi 2path alar m circuits;(3)intelligence body consti 2tuti on testing instrument .It has analysed the module defect as the exa mp le of the state of being out of contr ol of the alar m circuits .It has br ought f or ward the three kind i m p r ove ment methods:the one is multifrequency sending and receiving,another is the giving an alar m with regard t o disturbed signal,the other is changing the modulati on way of digital coding .Key words:W ireless data trans m it 2receiving,App lied circuit,Analysis of defect,I m p r oved methods0　前言无线数据传输,距离较近可采用红外线传输,距离较远可采用射频传输。

提醒：这个模块与遥控器有点区别，不太适合外接按键来使用。

遥控器是通过按键发射的，这个模块是通过事先设置好数据位，类似于按键已经接通，控制电源的通断来控制是否发射，常与红外模应，振动感应，门磁感应来配套使用。

遥控器与带解码接收板使用说明书一遥控器工作电压：DC12V（27A/12V电池一粒）工作电流：10mA@12V辐射功率：10mw@12V调制方式：ASK（调幅）发射频率：315或433.92MHZ（声表稳频）传输距离：50-100M（空阔地，接收装置灵敏度为负100dbm）编码器类型：固定码二带解码接收板工作电压为DC5V，接收灵敏度为-98db。

有7个脚位，分别是VT、D3、D2、D1、D0、+5V、GND。

VT是有效信号高电平输出脚，一旦接收到有效信号，该脚输出高电平，也可驱动继电器。

尺寸：6.6*22*41mm三遥控器上有四个按键，分别对应接收板上的四个数据位输出脚D0、D1、D2、D3。

按按键发射信号，对应的数据位就会输出高电平6(买了) 发射板主要参数：工作频率:315M Hz工作电压:DC5V编码IC:SC2262脚位说明: GND为- VCC为+; 10/11/12/13 为信号输入接收板主要参数工作频率：315M工作电压：DC5V工作电流：≤3mA(5.0VDC)编码芯片：PT2272-M4(非锁/点动)脚位说明:GND VCC D3D2D1D0VT灵敏度：优于-105dBm(50Ω)遥控距离：50-1000米（开阔地）接收模块的七根引脚分别为D3、D2、D1、D0、GND、VT、VCC，其中VCC为DC5V的供电端，GND为接地端，VT端为解码有效输出端，只要发射器的数据码有输出，VT都能同步输出高电平；D3、D2、D1、D0是2272解码芯片的四位数据输出端，有信号时能输出5V左右的高电平，驱动电流约2mA，与发射器的四位数据码输出一一对应。

接收模块不焊天线也能接收信号，为提高接收灵敏度，可以用一根长度约为23厘米的软导线直接焊接到天线孔处，图中RC所指的是振荡电阻，接收模块和发射器的震荡电阻需要匹配才能工作，发射器可以用我店固定码四键遥控器或者带编码四路发射模块，如与其他发射器配套，则必须提供发射器相关参数。

PT2262PT2272编解码集成电路原理说明编解码集成电路是一种用于无线遥控器控制系统的集成电路，其中PT2262是编码器，PT2272是解码器。

编码器将输入的数据编码成一串二进制数据，而解码器将接收的数据解码成原始数据。

这种编解码器组合广泛应用于门禁系统、遥控器、汽车防盗系统等领域。

PT2262编码器的工作原理是将输入的数据通过编码算法转换成一串二进制数据，并通过无线信号发送出去。

编码器通常包含多路编码输入端口，可以接收多个控制信号，并将它们组合成一个二进制数据包。

这样的设计可以实现多功能遥控器，每个按键对应一个不同的编码输出。

PT2272解码器的工作原理是接收来自编码器的二进制数据包，并解码成原始数据信号输出。

解码器通常包含一个接收端口和多个输出端口，每个输出端口对应一个控制信号。

解码器内置了解码算法，可以准确还原编码器端输入的控制信号。

PT2262编码器和PT2272解码器之间配合使用时，可以实现无线遥控器控制系统的功能。

用户通过按下遥控器上的按键发送控制信号，编码器将该信号编码成二进制数据并发送给解码器，解码器将接收到的数据解码成原始控制信号输出。

这样就可以实现通过无线信号控制门禁系统、汽车防盗系统等设备的功能。

编解码集成电路具有体积小、功耗低、成本低等优点，适合用于需要远距离无线控制的应用场景。

PT2262和PT2272是一对经典的编解码器芯片，广泛应用于消费电子产品、工业自动化领域等。

通过学习这些编解码集成电路的原理，可以帮助我们深入理解遥控器控制系统的工作原理，并且可以在实际应用中对其进行合理的设计和使用。

总的来说，PT2262编码器和PT2272解码器的原理是基于数字信号处理技术，实现了数字信号的编解码转换，从而实现了远距离无线遥控系统的功能。

这两款集成电路有着简单易用、稳定可靠的特点，是无线遥控器领域的重要组成部分。

通过学习和应用这些编解码集成电路，可以提高我们对遥控器控制系统的理解和设计水平，带动无线通信和控制技本的发展。

PT2262PT2272编解码集成电路原理说明PT2262是编码器，PT2272是解码器，它们共同组成了无线遥控系统。

编码器负责将输入的数据编码成一串特定的信号，解码器则负责接收并解码这个信号，将其转化为相应的输出信号。

编码器和解码器之间通过无线传输介质进行通信。

PT2262编码器的工作原理如下：首先，通过输入信号进行编码，生成一个固定长度的编码码字。

编码过程中，PT2262内部实际上是将输入信号进行等宽编码，分别对应不同的输出信号。

这些输出信号通过设置不同的电平（高电平或低电平）来表示不同的编码。

编码器一般具有多个输出引脚，每个引脚对应一个编码码字，以实现对不同功能的控制。

最后，编码器将编码码字转换成无线信号，并通过外置的射频发射电路进行发送。

PT2272解码器是编码器的反向操作，其工作原理如下：首先，PT2272接收到来自编码器的无线信号。

然后，解码器根据接收到的无线信号，将其解码成相应的编码码字。

解码的过程中，PT2272内部会自动识别和校验接收到的信号，以确保解码的正确性。

最后，解码器将解码出的编码码字转换成相应的输出信号，并通过输出引脚进行输出。

PT2262和PT2272的组合可实现无线遥控系统的功能。

通过编码器将输入信号编码成无线信号后，传送到解码器进行解码，并最终通过解码器的输出信号对外部设备进行控制。

这种无线遥控系统具有简单、便捷、灵活的特点，被广泛应用于各种领域。

总结起来，PT2262和PT2272是一对用于无线遥控的编解码集成电路。

编码器PT2262将输入信号编码成无线信号，解码器PT2272接收并解码无线信号，将其转换为相应的输出信号。

它们可以组合使用，实现无线遥控系统的功能。

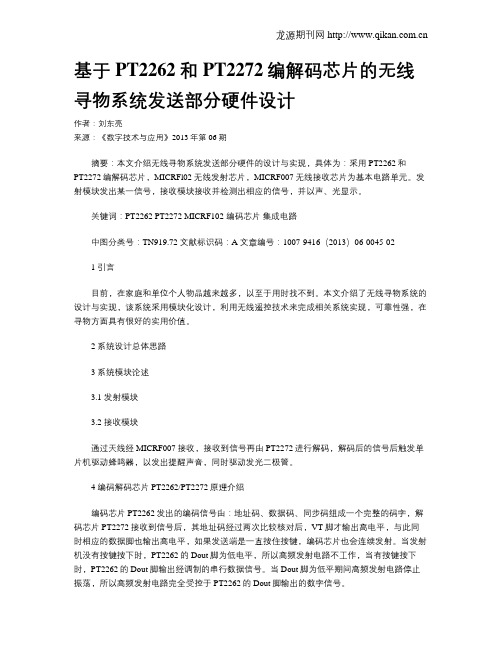

基于PT2262和PT2272编解码芯片的无线寻物系统发送部分硬件设计作者：刘东亮来源：《数字技术与应用》2013年第06期摘要：本文介绍无线寻物系统发送部分硬件的设计与实现，具体为：采用PT2262和PT2272编解码芯片，MICRFl02无线发射芯片，MICRF007无线接收芯片为基本电路单元。

发射模块发出某一信号，接收模块接收并检测出相应的信号，并以声、光显示。

关键词：PT2262 PT2272 MICRF102 编码芯片集成电路中图分类号：TN919.72 文献标识码：A 文章编号：1007-9416（2013）06-0045-021 引言目前，在家庭和单位个人物品越来越多，以至于用时找不到。

本文介绍了无线寻物系统的设计与实现，该系统采用模块化设计，利用无线遥控技术来完成相关系统实现，可靠性强，在寻物方面具有很好的实用价值。

2 系统设计总体思路3 系统模块论述3.1 发射模块3.2 接收模块通过天线经MICRF007接收，接收到信号再由PT2272进行解码，解码后的信号后触发单片机驱动蜂鸣器，以发出提醒声音，同时驱动发光二极管。

4 编码解码芯片PT2262/PT2272原理介绍编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端是一直按住按键，编码芯片也会连续发射。

当发射机没有按键按下时，PT2262的Dout脚为低电平，所以高频发射电路不工作，当有按键按下时，PT2262的Dout脚输出经调制的串行数据信号。

当Dout脚为低平期间高频发射电路停止振荡，所以高频发射电路完全受控于PT2262的Dout脚输出的数字信号。

PT2262/2272芯片的地址编码设定和修改：只有发射端PT2262和接收端PT2272的地址编码完全相同，才能配对使用。

基于315m无线模块的PT2262/PT2272工作原理分析315M无线模块参数介绍数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～+85度之间变化时，频飘仅为3ppm/度。

特别适合多发一收无线遥控及数据传输系统。

声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。

发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。

比如用PT2262或者SM5262等编码集成电路配接时，直接将它们的数据输出端第17脚接至数据模块的输入端即可。

数据模块具有较宽的工作电压范围3～12V，当电压变化时发射频率基本不变,和发射模块配套的接收模块无需任何调整就能稳定地接收。

当发射电压为3V时，空旷地传输距离约20～50米，发射功率较小，当电压5V时约100～200米，当电压9V时约300～500米，当发射电压为12V时，为最佳工作电压，具有较好的发射效果，发射电流约60毫安，空旷地传输距离700～800米，发射功率约500毫瓦。

当电压大于l2V时功耗增大，有效发射功率不再明显提高。

这套模块的特点是发射功率比较大，传输距离比较远，比较适合恶劣条件下进行通讯。

天线最好选用25厘米长的导线，远距离传输时最好能够竖立起来，因为无线电信号传输时收很多因素的影响，所以一般实用距离只有标称距离的一半甚至更少，这点需要开发时注意。

数据模块采用ASK方式调制，以降低功耗，当数据信号停止时发射电流降为零，数据信号与发射模块输入端可以用电阻或者直接连接而不能用电容耦合，否则发射模块将不能正常工作。

数据电平应接近数据模块的实际工作电压，以获得较高的调制效果。

发射模块最好能垂直安装在主板的边缘，应离开周围器件5mm以上，以免受分布参数影晌。

本套套件包含：一个4路非锁存输出的接收模块（M4）和一个4键木纹遥控器（编码芯片为SC2262、PT2262或PT2264，配有电池），工作频率315M，实际应用距离30-50米。

接收模块四路输出，高电平电压约为5V，电流约为2MA，可与单片对接，或加一级放大驱动继电器或小型直流电机。

接收模块下图中左从至右分别为：VT、D3、D2、D1、D0、VCC、GND引脚定义：VT 解码有效指示输出脚D0-D3 四个控制信号输出引脚+ VCC DC5V- GND 负极、地ANT 天线，用24-28CM长的导线，也可以本店购买（链接）固定码木纹四键遥控器(详情和单独购买链接)下图为遥控器PCB编码焊盘位置（三态八位地址码焊盘，接收板上也有的）编码方法说明：设置地址码的原则是：同一个系统地址码必须一致；不同的系统可以依靠不同的地址码加以区分。

至于设置什么样的地址码完全随客户喜欢。

在通常使用中，我们一般采用8位地址码和4位数据码，这时编码电路PT2262和解码PT2272的第1～8脚为地址设定脚，有三种状态可供选择：悬空、接正电源、接地三种状态，3的8次方为6561，所以地址编码不重复度为6561组，只有发射端PT2262和接收端PT2272的地址编码完全相同，才能配对使用，遥控模块的生产厂家为了便于生产管理，出厂时遥控模块的PT2262和PT2272的八位地址编码端全部悬空，这样用户可以很方便选择各种编码状态，用户如果想改变地址编码，只要将PT2262和PT2272的1～8脚设置相同即可，例如将发射机的PT2262的第1脚接地第5脚接正电源，其它引脚悬空，那么接收机的PT2272只要也第1脚接地第5脚接正电源，其它引脚悬空就能实现配对接收。

当两者地址编码完全一致时，接收机对应的D1～D4端输出约4V 互锁高电平控制信号，同时VT端也输出解码有效高电平信号。

高电平信号约为：5V 2MA，用户可将这些信号加一级放大，便可驱动继电器、功率三极管等进行负载遥控开关操纵。

PT2272-中文资料和应用PT2262/PT2272 编码解码芯片中文资料PT2262/PT2272 是台湾普城公司生产的一种CMOS 工艺制造的低功耗低价位通用编解码电路，PT2262/PT2272 最多可有12 位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平)，任意组合可提供531441 地址码,PT2262 最多可有6 位(D0-D5)数据端管脚,设定的地址码和数据码从17 脚串行输出，可用于无线遥控发射电路。

编码芯片PT2262 发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272 接收到信号后，其地址码经过两次比较核对后，VT 脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。

当发射机没有按键按下时，PT2262 不接通电源，其17 脚为低电平，所以315MHz 的高频发射电路不工作，当有按键按下时，PT2262 得电工作，其第17 脚输出经调制的串行数据信号，当17 脚为高电平期间315MHz 的高频发射电路起振并发射等幅高频信号，当17 脚为低平期间315MHz 的高频发射电路停止振荡，所以高频发射电路完全收控于PT2262 的17 脚输出的数字信号，从而对高频电路完成幅度键控（ASK 调制）相当于调制度为100％的调幅。

PT2262/PT2272 特点l CMOS 工艺制造，低功耗l 外部元器件少l RC 振荡电阻l 工作电压范围宽：2.6-15vl 数据最多可达6 位l 地址码最多可达531441 种PT2262/PT2272 应用范围l 车辆防盗系统l 家庭防盗系统l 遥控玩具l 其他电器遥控PT2262 引脚图：在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时间越长.PT2262 参数PT2272 解码电路引脚图：PT2262/2272 芯片的地址编码设定和修改：在通常使用中，我们一般采用8 位地址码和4 位数据码，这时编码电路PT2262 和解码PT2272 的第1～8 脚为地址设定脚，有三种状态可供选择：悬空、接正电源、接地三种状态，3 的8 次方为6561，所以地址编码不重复度为6561 组，只有发射端PT2262 和接收端PT2272的地址编码完全相同，才能配对使用，遥控模块的生产厂家为了便于生产管理，出厂时遥控模块的PT2262 和PT2272 的八位地址编码端全部悬空，这样用户可以很方便选择各种编码状态，用户如果想改变地址编码，只要将PT2262 和PT2272 的1～8 脚设置相同j就好，例如将发射机的PT2262 的第1 脚接地第5 脚接正电源，其它引脚悬空，那么接收机的PT2272 只要也第1 脚接地第5 脚接正电源，其它引脚悬空就能实现配对接收。
