1-高频电子技术无线遥控门铃电路分析高频电子技术的(精)

《高频电子技术》课程单元教学设计一、课程基本情况二、学习任务描述(1) 了解丙类功率放大器的基本工作原理，掌握丙类功率放大器的调谐特性以负载变化时的动态特性。

(2) 了解激励信号变化对功率放大器工作状态的影响。

(3)比较甲类功率放大器与丙类功率放大器的功率、效率与特点。

三、单元教学目标设计1.知识目标（1）谐振功率放大器的工作原理及特性分析（2）传输线变压器及功率合成技术（3）宽带高频功率放大器（4）倍频器2.技能目标(1) 了解丙类功率放大器的基本工作原理，掌握丙类功率放大器的调谐特性以负载变化时的动态特性。

(2) 了解激励信号变化对功率放大器工作状态的影响。

(3)比较甲类功率放大器与丙类功率放大器的功率、效率与特点。

3．素质目标（1）培养学生养成自我学习的习惯和能力；（2）培养团队协作意识。

(3)培养学生理论联系实际、实事求是的优良作风和细心做事、严肃认真的科学的态度。

(4)培养标准意识、规范意识、环境保护意识。

树立良好职业道德，养成文明安全生产的习惯。

4．思政目标（1）树立正确的社会主义核心价值观，具有强烈的社会责任感；（2）树立爱岗敬业、实事求是、精益求精的精神，弘扬工匠精神；（3）具有安全意识、岗位责任意识；（4）具备开拓创新意识，能够运用基本的创新方法，有一定的创新创业创造意识和终身学习能力；（5）具有良好的团队合作能力和协调能力。

四、单元教学内容设计五、单元教学设计思路课程教学过程分为课前准备、课堂实施、课后拓展三个部分。

采用讲授法、引导法、现场教学的教学法、角色扮演法、小组讨论法，主要围绕伴音通道常见故障现象、故障分析及维修过程进行教学，课堂通过理论讲解和学生动手实训开展。

课堂设置师生互动环节，并且将课堂内容进一步细化成小节，让学生进行课堂评价，以此掌握学生课堂学习情况，老师根据学生的课堂评价情况制定下节课的课程复习内容。

六、单元教学策略设计（一）教学模式设计行动导向-工学结合、教学做一体化，采用项目教学、现场教学、以学生为中心学习开展教学工作。

无线编码遥控门铃电路原理与制作,22622272 无线编码遥控门铃电路原理与制作,2262/22722.遥控编码门铃接收电路上图为编码遥控门铃发射机电路原理图，它由发射电路和开关调制编码电路两部分组成。

发射电路由振荡回路L1、C1和振荡三极管VT1等组成。

振荡器采用电感三点式振荡电路，振荡线圈L1为印制电路板上的U型敷铜条，调谐电容器C1并联在U型敷铜条两端，L1抽头通过高频阻流圈L2和按钮开关S与电源GB正极相连，在高频振荡器等效电路中相当于接地；振荡线圈一端与VTI集电极相连，另一端通过电容器C2正反馈到VT1基极，组成电感三点式振荡电路。

振荡器反馈大小由C2、C3及振荡管VTI极间电容分压决定。

振荡频率主要由L1电感量、C2、C3电容量大小来决定，改变C1可以调整振荡频率。

L1采用敷铜条结构不会变形，增加振荡频率的稳定性，还兼有发射天线的作用。

R1为VT1上偏置电阻器，当编码集成电路IC1的编码输出端Dout为高电平时，超高频振荡器振荡，低电平时则停止振荡，进行开关调制。

调制编码电路由编码集成电路IC1等组成，通常产品出厂时，地址编码设定端、控制数据编码设定踹都处于悬空状态，成为12位地址0数据编码。

使用中要预置编码信号，在印制电路板上一般都预留地址编码区，由三排焊盘孔组成，采用焊锡搭焊的方式来选择悬空、接电源正极或接地三种状态。

同一套收、发系统地址码必须一致，不同的设备必须是设置不同的地址码，以防止系统相互之间干扰。

此外，编解码集成电路振荡电阻器必须配套，当编码PT2262振荡电阻器R2选用1.2MΩ时，解码PT2272振荡电阻器为220kΩ；如R2为4.7MΩ时，解码振荡电阻器对应为820kΩ。

如果编解码集成电路振荡电阻器不配套，将使遥控器灵敏度大大降低，甚至失去控制作用。

编码集成电路编码启动踹接地(处于低电平)时，编码器才输出编码信号，接下电源(发射)开关S，就会发射出遥控信号。

电阻器R3和发光二极管VD组成指示灯电路，指示遥控器工作状态。

无线门铃发射电路设计摘要伴随着无线电技术和网络技术的飞速发展以及人们生活水平的大幅度提高，人们对居住环境的安全、方便提出了越来越高的要求，尤其是在智能化住宅中，集安全可靠、使用方便等优点于一体的智能门铃产品越来越受欢迎，因此无线门铃系统的设计成为近年来研究的趋势。

本文主要介绍一种新型无线门铃,它不仅结构简单、安装方便、简洁实用，而且性价比高。

这种门铃具有低功耗、低规划的特点，而且设计成本低，在全球金融危机形势下，无线门铃的发展需要我们不断研究、不断创新，继续向着产品智能化、数字化、信息化方向发展。

该无线门铃电路用先进的脉冲调制发射及石英晶振稳频技术，性能稳,电路简单可靠,抗干扰能力强,传送距离远,电路体积小等优点,满足不同人的生活需要，具有广阔的发展前景.随着微电子技术、无线技术的发展，由开始的有线门铃到现在的无线门铃，而且已经向着智能数码门铃、可视对讲门铃过渡，发展速度不断飚升，我们的任务仍然任重道远。

关键词无线门铃；脉冲调制；晶振稳频；Wireless doorbell transmission circuit designAbstractAlong with the rapid development of radio and network technology, as well as people's living standards greatly improved the safety of the living environment to facilitate the proposed requirements,especially in the intelligent residence,a safe and reliable, use convenient wait for an advantage in one of the intelligent products are becoming more and more popular, so the design of the system be wireless door bell in recent years the trend of research.This paper mainly introduces a new wireless door bell, it not only simple structure, easy installation, concise and practical, and cost-effective. This kind of the bell has low power consumption, low the characteristics of the planning, design and low cost, the global financial crisis situation, the development of wireless the doorbell while we should research and innovate, continues to intelligent products, digital and information development direction.The wireless the doorbell circuit with advanced pulse modulation launch and vibration frequency stability, linb03 technology, performance stability, circuit is simple, reliable, strong anti-interference, transfer of distance, circuit the advantages of small size, meet different needs of life, and has a broad development prospects.With microelectronics technology, wireless technology development by starting a cable the bell to now wireless the doorbell, and have to intelligent digital the doorbell, visible interphone the doorbell transition, the speed of development constantly has soared, our task is still a long-term task.KEY WORDS：Wireless doorbell; Pulse modulation; Crystals frequency stability;目录中文摘要．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．Ⅰ英文摘要．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．Ⅱ1 绪论．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１1.1开发无线门铃的背景．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２1.2 无线门铃的发展前景．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1.3 本文主要研究目的．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 无线门铃总体方案设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2.1系统结构．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2.2功能简介．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 硬件电路设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.1 发射板电路设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.2 电路设计的其他方案．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.3 方案的比较．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.4 硬件可靠性及抗干扰．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.5 编码调制．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.6 实物展示．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 电路设计软件相关介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4.1 Altium Designer的主要特点．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4.2 Altium Designer的优势．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5 元件的介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5.1三极管的介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5.1.1辨别三极管的方式．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5.1.2三极管的作用．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5.2晶振的介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5.3电感的介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5.3.1 电感线圈．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4.3.2天线的工作原理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5.4 LED灯的介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5.5电容的介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6电路板制作及调试问题．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6.1 Altium Designer常见问题．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6.2 焊接注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6.3 电路板调试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7心得体会．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．致谢．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．参考文献．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．附录１．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．附录２．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．附录３．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 绪论无线门铃又称无线遥控门铃或遥控门铃，不需要布线，安装简单灵活，但是传送距离受现场的环境影响较大。

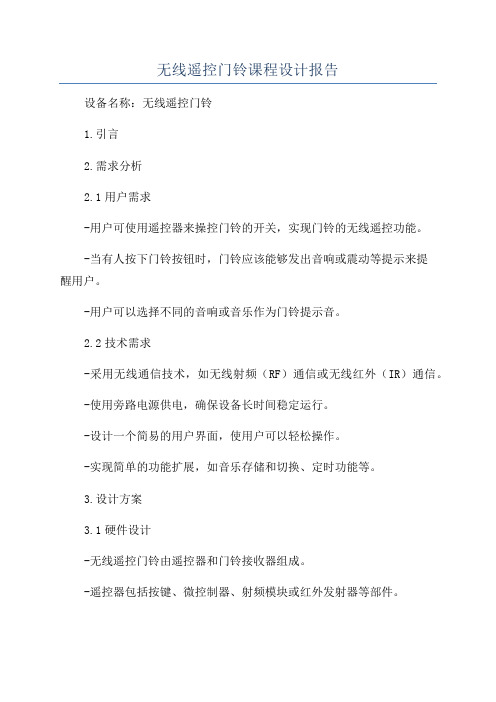

无线遥控门铃课程设计报告设备名称：无线遥控门铃1.引言2.需求分析2.1用户需求-用户可使用遥控器来操控门铃的开关，实现门铃的无线遥控功能。

-当有人按下门铃按钮时，门铃应该能够发出音响或震动等提示来提醒用户。

-用户可以选择不同的音响或音乐作为门铃提示音。

2.2技术需求-采用无线通信技术，如无线射频（RF）通信或无线红外（IR）通信。

-使用旁路电源供电，确保设备长时间稳定运行。

-设计一个简易的用户界面，使用户可以轻松操作。

-实现简单的功能扩展，如音乐存储和切换、定时功能等。

3.设计方案3.1硬件设计-无线遥控门铃由遥控器和门铃接收器组成。

-遥控器包括按键、微控制器、射频模块或红外发射器等部件。

-门铃接收器包括微控制器、射频模块或红外接收器、音响或震动器等部件。

-遥控器和门铃接收器之间通过无线通信进行信息交互。

3.2软件设计-遥控器软件主要负责用户界面的显示、按键扫描和无线信号发送。

-门铃接收器软件主要负责无线信号接收、开关控制和提示音播放。

-设计一个简单易用的用户界面，提供音乐选择、音量调节、定时功能等选项。

-实现无线信号的安全性和稳定性，避免干扰和误操作。

4.实验步骤4.1硬件搭建-连接遥控器和门铃接收器的电路，确保正常的电气连接。

-连接外部电源，供应电流和电压需符合设备的工作要求。

-检查电路连接是否正确，确保设备可以正常工作。

4.2软件编程-根据需求编写遥控器和门铃接收器的软件程序。

-设计用户界面和操作逻辑，实现各种功能的交互。

-调试程序，确保遥控器和门铃接收器之间的通信正常。

4.3功能测试-测试遥控器按键是否可以控制门铃的开关。

-测试门铃接收器是否可以接收到遥控器发出的信号。

-测试提示音或震动是否可以正常工作。

5.实际应用-家庭门铃：居住在高层大厦或联排别墅的居民，可以通过遥控器快速开关门铃。

-办公室门铃：在办公场所设置无线遥控门铃，方便员工控制门铃的开关，提高办公效率。

-餐厅等场所：快餐店、餐厅等场所可以使用无线遥控门铃来提醒员工收银或上菜等操作。

前言.......................................................一、设计任务和要求........................................1.1设计任务 ............................................1.2设计要求 ............................................二、无线遥控门铃工作原理..................................2.1反相器原理 ..........................................2.2TC4069UBP ............................................2.3发射板原理 ..........................................2.4接收板原理 ..........................................2.5系统设计原则与结构...................................2.5.1设计原则及指导思想..............................2.5.2系统结构........................................2.6功能简介 ............................................三、无线遥控门铃的组装.....................................3.1清点元器件 ..........................................3.2检测各元器件.........................................四、总结..................................................4.1归纳 ................................................4.2心得体会 ............................................ 参考文献................................................所谓无线门铃是针对传统的有线门铃而讲的。

门铃电路原理分析门铃电路的原理是通过按下按钮，来触发电路工作并产生相应的音响信号，使得人们可以听到门铃的声音，从而意识到有人来访。

门铃电路一般由按钮开关、蜂鸣器、电源和导线等几个主要部件组成。

首先，按钮开关是门铃电路的核心组件之一。

按钮开关的原理是通过按下按钮使开关闭合，从而使电流得以流通。

在门铃电路中，按钮开关的闭合就相当于向电路输入一个触发信号，并启动后续的电路工作。

其次，蜂鸣器是门铃电路的声音输出部件。

蜂鸣器是一种能够产生声音的电子元件，一般由震荡器、振膜和电磁铁等组成。

当电流通过蜂鸣器时，电磁铁会受到电磁作用而产生震动，进而使振膜发出音波，从而产生声音。

接下来，电源是门铃电路的能量供应部分。

电源为门铃电路提供所需的电能，一般可以采用直流电源或交流电源。

在门铃电路中，电源的作用是为按钮开关和蜂鸣器提供所需的工作电流，保证电路正常运行。

最后，导线是门铃电路的连接线路，用于将按钮开关、蜂鸣器和电源等各个部件连接起来。

导线具有导电性能，在门铃电路中起到传递电流和信号的作用。

门铃电路的工作原理如下：当用户按下按钮开关时，按钮开关闭合，电流得以流通。

通过导线，电流从电源流入蜂鸣器，使得蜂鸣器被激活并产生声音。

当用户松开按钮开关时，按钮开关打开，电流中断，蜂鸣器停止工作，声音停止。

除了上述基本原理外，门铃电路还可以加入其他组件来增加功能。

例如，可以增加延时装置，使得按下按钮后蜂鸣器延时一段时间再响，以方便用户听到门铃声后及时应答。

还可以加入电子控制器，实现更复杂的门铃功能，如远程控制、多种声音选择等。

此外，为了确保门铃电路的安全性，通常会采取一些保护措施，如加入过流保护元件和过压保护装置，以防止电路损坏或发生火灾等意外情况。

总结来说，门铃电路的原理是通过按钮开关触发、蜂鸣器声音输出、电源能量供应和导线连接等关键部件的协同作用，来实现人们能够听到门铃声音并意识到有人来访的功能。

⽆线电遥控门铃电路原理图⽆线电遥控门铃电路原理图本例介绍⼀种⽤TWH630/631遥控模块制作⽆线电遥控“叮咚”门铃，客⼈来访时，按动门框上的门铃按键，门铃就会发出清脆悦⽿的鸟鸣声，告知门外有客⼈来访。

若主⼈回家，只要按动放在⼝袋⾥的遥控开关，门铃则发出“叮咚”响声。

它特别适合家中有上⼩学的⼉童使⽤，⼉童上学时可以不必带钥匙，只要佩带⼀个⼩⼩的遥控器，回到家门⼝时只要按⼀下遥控器，家长就知道孩⼦回家了。

⼯作原理 该遥控门铃分遥控发射机与接收机两⼤部分，其电路原理图分别见图a与图b。

发射机主要器件是⼀块TWH630微型⽆线电发射头，当按下发射按键SBl时，它通过内藏天线向空中辐射⾼频信号。

本发射机调制振荡器采⽤⼀块普通555时基集成电路，将其接成⾃激多谐振荡器，输出⽅波频率f=1.44/(R,+2R2）C1，按图a 、b所⽰数据计算约为1kHz,⽅波信号由电阻器R3加到TWH630的输⼈端IN对辐射的⾼频信号进⾏调制。

接收机由TWH631⽆线电接收头、LM567⾳频译码器及“叮咚⼀鸟鸣”KI- 156专⽤集成电路等器件组成，TWH631接收到来⾃发射模块的信号后⾸先进⾏放⼤，然后由输出端our送⾄LM567进⾏解码，译码器的中⼼频率主要由RRP＋R4与C4决定，Opf =1．1/( RRP＋R4）C4，调整电位器RP,可使中⼼频率等于发射机的调制频率1kHz，此时集成块的8脚输出低电平，加到IC5的低触发端TG2，使其受到触发发出“叮咚”信号并经晶体管VT放⼤驱动扬声器BL发声。

IC5是⼀块“叮咚—鸟鸣．”⾳乐集成电路，它有两个触发端，⼀个为⾼电平触发端TG1，它受⾼电平触发，OUT端输出的是鸟鸣信号，该触发端对低电平⽆效；另⼀个为低电平触发端TG2，当受低电平触发时，OUT端输出的是“叮咚”信号，它对⾼电平⽆效。

SB2为装在门框上的按键，客⼈来访时按动的是SB2,此时⾼电平触发端TG2受到触发，故扬声器BL发出的是“鸟鸣”响声。

一、实训背景随着科技的不断进步，智能家居产品在家庭生活中的应用越来越广泛。

无线门铃作为智能家居的一部分，以其便捷、安全、智能的特点受到了越来越多消费者的喜爱。

为了更好地掌握无线门铃遥控器的原理和操作方法，提高自身的动手实践能力，我们开展了本次无线门铃遥控器实训。

二、实训目的1. 熟悉无线门铃遥控器的结构和工作原理。

2. 掌握无线门铃遥控器的安装、调试和使用方法。

3. 培养团队合作精神和实践操作能力。

三、实训内容本次实训主要包括以下内容：1. 无线门铃遥控器原理学习：通过查阅资料、课堂讲解等方式，了解无线门铃遥控器的电路原理、工作原理以及信号传输方式。

2. 无线门铃遥控器组装：在老师的指导下，动手组装无线门铃遥控器，熟悉各个部件的功能和连接方式。

3. 无线门铃遥控器调试：对组装好的无线门铃遥控器进行调试，确保其正常工作。

4. 无线门铃遥控器应用：将无线门铃遥控器应用于实际场景中，测试其性能和稳定性。

四、实训过程1. 原理学习：我们首先对无线门铃遥控器的电路原理进行了详细的学习，了解了其主要由发射器、接收器、编码器、解码器等部分组成。

发射器负责将控制信号编码并调制到射频信号上，接收器则负责接收和解码信号，从而实现对门铃的控制。

2. 组装过程：在组装过程中，我们按照电路图将各个部件连接起来。

首先，将发射器中的按键、编码器、晶体管等元件焊接在电路板上；然后，将接收器中的天线、解码器、晶体管等元件焊接在电路板上。

在组装过程中，我们严格按照电路图的要求进行，确保各个部件连接正确。

3. 调试过程：组装完成后，我们对无线门铃遥控器进行了调试。

首先，将发射器和接收器放在一定距离内，测试信号传输是否正常；然后，调整发射器和接收器的位置，确保信号传输稳定。

在调试过程中，我们遇到了一些问题，如信号不稳定、按键失灵等，通过查阅资料和请教老师，我们找到了解决方法。

4. 应用测试：在确保无线门铃遥控器正常工作后，我们将其实际应用于家庭门铃控制。

1 无线电子门铃的基本原理1.1 电路基本原理无线的电子门铃主要包括以下几个主要部分：触发开关，信号发射端，信号接收端，音频功放电路。

当客人来到家门口时，按下触发开关时，会使信号发射端发射出一个调频信号，通过信号接收端对调频信号解调，经过解调后的信号通过音频功放电路发出悦耳的音乐声音，提醒主人有客人来访，主人做出抉择：开门与否。

原理框图如图1-1所示。

图1-1无线门铃原理基本框图1.2 设计与调试要点分析在设计无线控制产品时，由于无线电信号容易受环境因素的干扰，在没有专业设备的前提下，很难制作成功。

另外无线数据传输和有线不同，传输的数据只在短时间内是稳定的，时间稍长便会受到干扰，因此在对数据进行传输时必须采用编码进行传送。

在本电路的设计中，高频部分选用了专用的发射和接收模块，同时数据的编码和解码也用了硬件完成，因此大大提高了制作的成功率。

2 方案的设计方案（一）：运用集成电路组成主要部分电路将电路切割成以下部分：（1 ）信号发射端运用CD4069芯片，NPN管和晶振产生一个特定的调频信号及其外围电路组成信号发射端。

该信号发射端能够根据晶振的筛选频率产生一个特定的调频信号，发射比较稳定，不易受干扰。

（2）信号接收端运用基本的NPN管和一个晶振及其外围电路组成信号接收端。

在里面加一个晶振后会由信号发射端的晶振的筛选频率做出筛选，选出特定的信号频率，进行放大和输入下一级的音频功放电路里面！（3）音频功放电路运用常用的音乐IC芯片及功放组成音频功放电路。

对输入进来的信号产生音乐IC里面所存储的音乐声音！方案（二）：运用收音机的原理做主要电路电路可分为以下几个部分：（1）信号发射端运用4069芯片和NPN管及其外围电路组成一个信号发射端，能产生调频信号，再加上NPN 管组成的射频信号振荡器，使发出去的信号抗干扰能力加强。

（2）信号接收端运用TDA7201T作为信号接收端的主要芯片，本芯片为收音机里面常用芯片，具有抗干扰能力强，波动小，信号稳定等特点，在选频方面很出色！运用NPN管和其外围电路进一步使信号稳定和精确，使送入下一级的信号比较好。

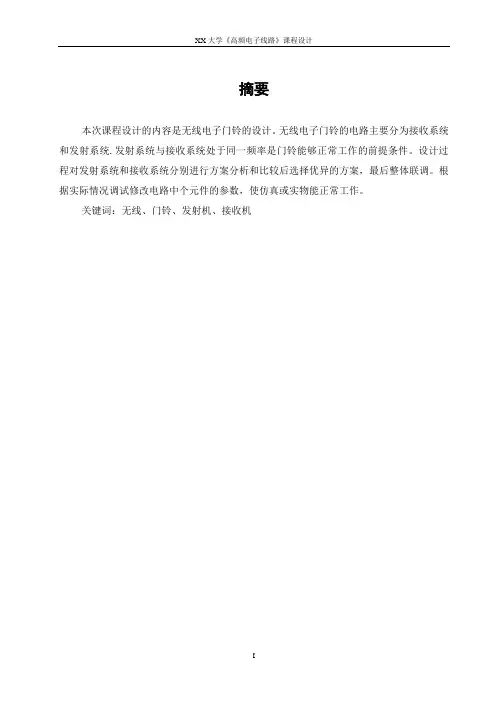

摘要本次课程设计的内容是无线电子门铃的设计。

无线电子门铃的电路主要分为接收系统和发射系统.发射系统与接收系统处于同一频率是门铃能够正常工作的前提条件。

设计过程对发射系统和接收系统分别进行方案分析和比较后选择优异的方案，最后整体联调。

根据实际情况调试修改电路中个元件的参数，使仿真或实物能正常工作。

关键词：无线、门铃、发射机、接收机AstractThe object of this designable course is The design of wireless electronic doorbell. The electronic circuit of wireless doorbell can be divided into transmitter and receiver . Transmitter and receiver at the same frequency is the prerequisite of the doorbell could work. The design process analysised and compared the programme of the Launch systems and receiving systems, and chosed the best progrem. After the alignment and testing, change the components of the parameters unless it can work.Keywords: Wireless, Doorbell, Transmitters, Receivers目录摘要 (I)Astract ............................................................................................................................................... I I1 原理电路 ................................................................................................................................... - 1 -2 单元电路设计 ............................................................................................................................ - 2 -2.1发射机方案 ....................................................................................................................... - 2 -2.1.1方案一 .................................................................................................................... - 2 -2.1.2方案二 .................................................................................................................... - 3 -2.1.3发射机方案比较 ...................................................................................................... - 3 -2.2 接收机方案 ...................................................................................................................... - 4 -2.2.1 方案一.................................................................................................................... - 4 -2.2.2 方案二.................................................................................................................... - 5 -2.2.3 接收机方案比较...................................................................................................... - 6 - 3主要技术指标 ............................................................................................................................. - 7 -3.1 发射机 ............................................................................................................................. - 7 -3.1.1发射功率................................................................................................................. - 7 -3.1.2工作频率或波段 ...................................................................................................... - 7 -3.1.3总效率 .................................................................................................................... - 7 -3.2 接收机 ............................................................................................................................. - 8 -3.2.1工作频率范围.......................................................................................................... - 8 -3.2.2灵敏度 .................................................................................................................... - 8 -3.2.3 选择性.................................................................................................................... - 8 -3.2.4 频率特性 ................................................................................................................ - 8 -3.2.5 输出功率 ................................................................................................................ - 8 -4 原理说明 ................................................................................................................................... - 9 -5 电路装调与测试........................................................................................................................- 11 -6 仿真 .........................................................................................................................................- 12 -6.1接收机仿真 ......................................................................................................................- 12 -6.2 整体仿真.........................................................................................................................- 12 -7 完整电路图...............................................................................................................................- 14 -8 设计心得 ..................................................................................................................................- 15 -9 元器件清单...............................................................................................................................- 16 -10 主要参考文献资料...................................................................................................................- 17 -1 原理电路门铃的问世极大地方便了大家的生活，但传统的有线门铃又给人们的使用带来了不少麻烦，现在人们越来越倾向于无线设备，在此我们来讨论无线门铃的设计。

毕业论文无线遥控音乐门铃的设计与制作摘要随着微电子技术、无线技术和网络技术的飞速发展以及人们生活水平的大幅度提高，人们对居住环境的安全、方便提出了越来越高的要求，尤其是在智能化住宅中，人们迫切需要一种安全可靠、使用方便等优点于一体的智能化门铃产品，因此无线遥控音乐门铃系统的设计成为本课题研究的目标。

本文介绍了一种新型无线遥控音乐门铃本文介绍了一种新型无线遥控音乐门铃,,它采用具有编码功能的遥控发射它采用具有编码功能的遥控发射--接收专用集成电路用集成电路..结合高音质机电式音乐门铃做声源结合高音质机电式音乐门铃做声源,,成为一种声音动听、门铃按钮与声源之间免去连线、安装方便的新型遥控高音质门铃间免去连线、安装方便的新型遥控高音质门铃..这种门铃具有功耗低这种门铃具有功耗低,,电路简单可靠电路简单可靠,,抗干扰能力强干扰能力强,,遥控距离远遥控距离远,,电路体积小等优点电路体积小等优点,,其接收电路连同机电式音乐门铃为一体其接收电路连同机电式音乐门铃为一体,,可以随意放置在室内的某个地方可以随意放置在室内的某个地方,,还可变换各种门铃音乐，使声音悦耳动听，满足不同人群的生活需要，具有广阔的发展前景。

该无线音乐门铃用TC4069UBP 集成芯片作为发射和接收主电路，该电路用先进的脉码调制发射及石英晶振稳频技术，码调制发射及石英晶振稳频技术，接收由解调、接收由解调、接收由解调、放大、放大、整形、声响电路组成，声响电路组成，性能稳定，性能稳定，遥控距离远，功耗低等特点。

关键词：无线遥控 TC4069AbstractWith microelectronics technology, wireless technology and network technology rapid development and the peopleliving standard greatly, people's living environment and convenient put forward higher request, especially in the intelligent residential, people in desperate need of a safe, reliable and easy to use the advantages in product, so intelligent the doorbell rang wireless remote control system design of music as the research target. This paper introduces a kind of new wireless remote music, it adopts the doorbell is coded function of remote control launch - receiving application-specific integrated circuit. Combined with high quality, electromechanical music doorbell do sound, become a beautiful voice rang with sound button, convenient installation, from attachment between the new remote high quality. The doorbell rang with low power consumption, circuit is simple, reliable, strong anti-jamming capability, remote distance and the advantages of small size, circuit of the receiving circuit with music, electromechanical integration, ok and optional for bell placed in indoor somewhere, still can transform the music, to make the sound of music, and satisfy the needs of different people live, has broad prospects for development. The wireless music with TC4069 doorbell integrated blocks for sending and receiving circuit, this circuit with advanced pulse code modulation frequency stability, linb03 launch and vibration, receiving from demodulation technology, amplification, plastic, circuit noise, stable performance, low power consumption, remote distance. Keywords：wireless remote control TC4069目录第一章绪论 .............................................................................................................................................. - 1 -1.1当今无线电的应用 ..................................................................................................................... - 1 -1.2门铃的发展历程 ......................................................................................................................... - 1 -第二章设计任务 ...................................................................................................................................... - 2 -2.1任务 ............................................................................................................................................. - 2 -2.2要求 ............................................................................................................................................. - 2 -第三章无线遥控门铃工作原理 .............................................................................................................. - 2 -3.1反相器原理 ................................................................................................................................. - 2 -3.2 TC4069UBP .................................................................................................................................. - 3 -3.3发射板原理 ................................................................................................................................. - 3 -3.4接收板原理 ................................................................................................................................. - 6 -3.5系统设计原则与结构 ................................................................................................................. - 7 -3.5.1设计原则及指导思想 ..................................................................................................... - 7 -3.5.2系统结构 ......................................................................................................................... - 7 -3.6功能简介 ..................................................................................................................................... - 8 -第四章电路原理图、PCB板图的绘制 ................................................................................................... - 8 -4.1使用相关软件的介绍 ................................................................................................................. - 8 -4.2绘制原理图 ................................................................................................................................. - 9 -4.3 PCB板的绘制 ........................................................................................................................... - 11 -4.4 Protel中常见的问题 ............................................................................................................. - 13 -第五章无线遥控门铃的组装 ................................................................................................................ - 14 -5.1清点元器件 ............................................................................................................................... - 14 -5.2检测各元器件 ........................................................................................................................... - 15 -5.3焊接前准备 ............................................................................................................................... - 17 -5.4焊接各元件 ............................................................................................................................... - 17 -5.4.1焊接操作的基本步骤 ................................................................................................... - 18 -5.4.2焊接注意事项 ............................................................................................................... - 18 -5.5整机调试 ................................................................................................................................... - 19 -5.6故障排查更正 ........................................................................................................................... - 20 -5.7整机安装 ................................................................................................................................... - 20 -安装注意事项 .......................................................................................................................... - 20 -5.8产品说明 ................................................................................................................................... - 21 -第六章总结 ............................................................................................................................................ - 22 -6.1归纳 ........................................................................................................................................... - 22 -6.2心得体会 ................................................................................................................................... - 22 -致谢 .......................................................................................................................................................... - 23 -参考文献 .................................................................................................................................................. - 24 -第一章 绪论1.1当今无线电的应用无线电在我们生活中发挥着重要的作用，首先应当说的是无线电通信，拿我们日常最常见的手机来说就是最普及的一种无线电通信，这种由手机，基站，交换终端等设备组成的网络系统极大的方便着我们的生活，其次是专网通信，其实CDMA 最早是军队研发的，这种系统具有保密性好，信号稳定等特点，现在军队使用的通信大多具有跳频技术，即通信的若干方随时根据一定的规则转换频率，这样就更不容易被截获。

高频电子线路课程设计报告设计题目：无线电子门铃发射单元姓名：班级：08020803学号：2008301867日期：2011.05.30高频电子线路课程设计报告一、设计题目无线电子门铃发射单元二、设计要求1、产生基带振荡信号，频率：1kHz。

2、发射载波频率：30MHz。

3、调制方式：调幅。

4、发射频率小于0.1W。

5、直流12V供电。

三、设计原理原理框图1、1KHZ调制信号由555定时器产生2、30MHZ载波信号由电容三点式产生3、调幅为晶体三极管基极调幅完整原理图原理叙述电路由上述1、2、3共三个部分组成。

由555定时器产生1000HZ的矩形基波，再由电容三点式振荡电路产生30MHZ的正弦波，电路最后部分是由三极管基极调幅从而实现基波控制载波的幅度，产生符合设计指标的信号。

四、电路设计555定时器生成基带振荡频率a．电路图原理：555定时器由二个比较器，一个RS触发器，其中R和S高电平有效，以及集电极开路输出的泄放三极管组成。

利用它可以方便的接成施密特触发器、单稳态触发器和多谐振荡器。

本次设计是用555定时器构成的多谐振荡电路。

图中R1，R2，C是定时元件。

Cf电容是10nF起滤波作用。

通过调节R1，R2，C可以获得想要的矩形方波的占空比以及频率。

所得结果如下图。

b．测试结果：测试频率测试波形电容三点式生成30MHZ载波a．电路原理：电容三点式电路是采用LC谐振回路作为相移网络的LC正弦波振荡器最广泛的应用。

图中R3，R4，R5是分压式偏置电阻，C9， C10是隔直电容。

L5，C7，C8是并联谐振回路。

三极管基极通过C10交流接地。

三极管由偏置电路设置合适的静态工作点，以保证起振时工作在放大区，提供足够的增益，满足振幅起振条件。

起振后，振幅增长，直到三极管开始呈现非线性放大特性时，放大器的增益将随振荡振幅增大而减小。

同时，偏置电路产生的自给偏置效应有加速增益的下降，从而提高了振荡振幅的稳定性。

《高频电子技术》课程标准1.课程属性专业基础课2.前导主要专业课程名称《电路分析》、《模拟电子技术》、《数字电子技术》3.课程定位《高频电子技术》是根据高等职业技术教育电子信息工程技术专业培养人才的需要而开设的一门专业基础课程，是学习后续的专业课程的基础。

本课程的主要任务是培养学生具备无线电技术必要的理论基础知识，使学生掌握无线电通信系统和无线电通信设备的基本原理、结构及维护的能力，为后续的专业课程的学习打下坚实的基础。

4.后续主要专业课程名称《通信与网络技术》、《系统集成与维护》、《电子产品整机检测与维修》二、课程教学目标1.素质目标（1）具有独立思考问题的能力；（2）具有团队协作精神；（3）具有良好的沟通、表述能力；（4）树立实事求是的工作态度和严谨细致、一丝不苟的工作作风；（5）能承受挫折，勇于改正错误，完善自我。

2.知识目标（1）掌握无线通信系统组成结构；（2）了解信号（电磁波）的传输过程；（3）掌握小信号的放大原理；（4）掌握信号的调制原理；（5）掌握电信号的变换过程；（5）掌握小信号的解调过程；（6）了解反馈控制电路原理；3.能力目标（1）能够分析基本单元电路；（2）具有设计基本电路单元的能力；（3）具有焊接、调试、组装电路的能力；（4）学会分析各种单元高频电路、模拟集成电路、系统电子线路的能力；（5）能解决通信电子线路中各种实际问题；（6）具有理论联系实际能力和实际操作的能力。

三、课程教学内容及学时建议见表1。

表1《高频电子技术》课程主要教学内容及要求1.校内教师标准（1）具有高校教师资格和本专业领域有关证书；（2）有理想信念、有道德情操、有扎实学识、有仁爱之心；（3）具有电子类相关专业本科及以上学历；（4）具有扎实的电子类专业相关理论功底和实践能力；（5）具有较强信息化教学能力，能够开展课程教学改革和科学研究；（6）每5年累计不少于6个月的企业实践经历。

3．教材选用标准（1）按照国家规定选用优质教材、高职高专规划教材、禁止不合格的教材进入课堂；（2）教学实施单位应建立由专业教师、行业专家和教研人员等参与的教材选用机构，严格教材选用，经过规范程序择优选用教材。

高频电路原理与分析高频电路是指工作频率在几十千赫至数百兆赫之间的电路，它在现代通信、雷达、无线电、微波等领域有着广泛的应用。

高频电路的设计和分析需要深入理解其原理和特性，本文将从高频电路的基本原理入手，对其进行深入的分析和探讨。

首先，高频电路的特点是频率高、波长短，因此电路中的电感、电容等元件的特性会有所不同。

在高频电路中，电感的自感和互感会对电路的性能产生显著影响，因此需要对电感的特性进行深入的分析。

同时，高频电路中的电容也需要特别注意，因为电容在高频下会产生电感和电阻，这些特性会对电路的稳定性和性能产生影响。

其次，对于高频电路的分析，需要考虑传输线理论的应用。

传输线在高频电路中起着至关重要的作用，它可以有效地传输高频信号，并且能够减小信号的衰减和失真。

因此，对传输线的特性和参数进行准确的分析，对于设计高频电路至关重要。

另外，高频电路中的放大器设计也是一个重要的方面。

在高频电路中，放大器的设计需要考虑到频率响应、噪声系数、稳定性等因素，因此对于放大器的分析和设计是高频电路中的关键问题之一。

在高频电路中，滤波器的设计也是一个重要的方面。

滤波器可以对信号进行频率的选择性处理，因此在高频电路的设计中，滤波器的选择和设计需要特别注意。

最后，对于高频电路的分析和设计，需要充分考虑电路中的各种非线性效应。

在高频电路中，非线性效应会对电路的性能产生显著影响，因此需要对非线性效应进行深入的分析和研究。

综上所述，高频电路的原理与分析涉及到电感、电容、传输线、放大器、滤波器、非线性效应等多个方面，需要系统地进行深入研究和分析。

只有深入理解高频电路的原理和特性，才能够设计出稳定性能优异的高频电路。

希望本文对高频电路的原理与分析能够给读者带来一些帮助，谢谢！（字数，701）。
