电力监控知识点总结电力监控的基本原理是通过传感器、电力仪表和控制器等设备，采集电力系统的各种参数和运行状态数据，然后通过通信网络将这些数据传输给监控中心，监控中心通过对这些数据的分析和处理，实现对电力设备和系统的远程监控和管理。
同时，监控中心可以根据实时数据的分析结果，进行远程控制和调度，并及时发出警报和故障诊断，以保障电力系统的安全稳定运行。
电力监控系统通常包括以下几个方面的内容：1. 数据采集与传输：采集电力系统的各种参数和状态数据，例如电压、电流、功率、电能、频率、功率因数、温度、湿度、振动等，然后通过通信网络将这些数据传输给监控中心。
数据采集设备通常包括传感器、电力仪表和数据采集器等设备，通信网络通常包括有线网络、无线网络和互联网等。
2. 数据处理与分析：监控中心通过对采集到的数据进行处理和分析，实现对电力系统的实时监控和故障诊断。
数据处理设备通常包括数据处理器、数据库和分析软件等设备，用于对采集到的数据进行存储、处理和分析，并根据分析结果生成相应的报表、曲线和趋势图等。
3. 远程控制与调度：监控中心可以通过对采集到的数据的分析结果，实现对电力系统的远程控制和调度。
远程控制设备包括开关控制器、调节器、断路器和遥控装置等设备，用于远程控制和调度电力系统的运行状态和参数。
4. 报警与维护：监控中心可以根据采集到的数据的分析结果，实现对电力系统的实时报警和维护。
报警设备通常包括声光报警器、电话报警器和短信报警器等设备，用于向运维人员和管理人员发出警报，提醒他们及时处理故障和异常情况。
电力监控系统的设计与实施涉及多个方面的技术和知识，以下是电力监控系统的一些关键技术和知识点：1. 传感器技术：传感器是电力监控系统中用于采集各种参数和状态数据的关键设备。
传感器的选择和应用需要考虑到测量范围、灵敏度、精度、抗干扰能力、寿命和成本等因素。
常用的传感器包括温度传感器、湿度传感器、压力传感器、电流传感器、电压传感器、振动传感器等。
电网监控与调度自动化复习资料一、选择题（每空2分，共30分）1、对电力系统运行的基本要求是：可靠性、灵活性和经济性三个方面。
2、远方终端对电网监视和控制功能主要是指遥测、遥信、遥控和遥调。
3、CPU参与巡查判别的方式，包括：定时扫查方式、中断方式和中断触发扫查方式三种方式。
4、数据传输的差错控制方法包括：差错控制方法、检错重发法、反馈检验法和前向纠错法。
5、按数据传输方向，可将通讯系统分为单工通讯系统、半双工通讯系统和全双工通讯系统。
二、简答题（每题10分，共50分）1、简述电网监控与调度自动化系统的基本结构。
答：电网监控与调度自动化系统按其功能可分为四个子系统：（1）信息采集和命令执行子系统；（2）信息传输子系统；（3）信息的收集、处理和控制子系统；（4）人机联系子系统。
2、简述交流数据采集技术方案的基本原理。
答：对交流量瞬时值直接采样，通过A/D变换将模拟量变为数字量，由微机对这些数字量进行运算，获得被测电压、电流、有功、无功功率和电能量值。
3、简述RTU的种类、功能与基本结构答：种类：TTU、RTU、FTU功能：1）远方功能：遥测、遥控、遥信、遥调、电力系统统一时钟、转发，适合多种规约的数据远传；2）当地功能：CRT显示、汉子报表打印、本机键盘、显示器、远方终端的自检与自调功能。
基本结构：1）系统部分：CPU、RAM、定时器/计数器、中断控制器；2）采集信息输入电路部分：模拟量、状态量、脉冲量、数字量；3）命令输出电路；4）信息传输部分：串行接口、Modem；5）人机联系部分。
4、简述变电站自动化的含义及其基本功能答：变电站自动化是专业性的综合技术，将监视监测、继电保护、自动控制装置和运动等所要完成的功能组合在一起的一个综合系统。
变电站自动化的基本功能体现在七个子系统：1）监控子系统；2）微机保护子系统；3）电压、无功功率综合控制子系统；4）五防子系统；5）其它自动装置功能子系统；6）遥视及检测子系统；7）远动及数据通信子系统。

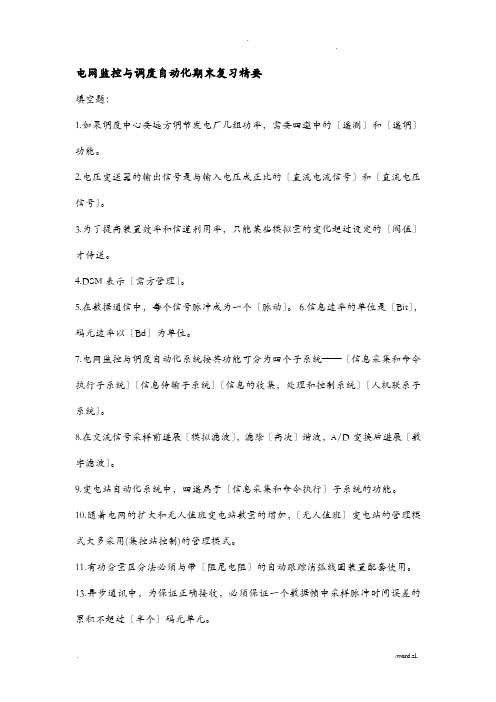

电网监控与调度自动化期末复习精要填空题：1.如果调度中心要远方调节发电厂几组功率，需要四邀中的〔遥测〕和〔遥调〕功能。
2.电压变送器的输出信号是与输入电压成正比的〔直流电流信号〕和〔直流电压信号〕。
3.为了提高装置效率和信道利用率，只能某些模拟量的变化超过设定的〔阀值〕才传送。
4.DSM表示〔需方管理〕。
5.在数据通信中，每个信号脉冲成为一个〔脉动〕。
6.信息速率的单位是〔Bit〕，码元速率以〔Bd〕为单位。
7.电网监控与调度自动化系统按其功能可分为四个子系统——〔信息采集和命令执行子系统〕〔信息传输子系统〕〔信息的收集，处理和控制系统〕〔人机联系子系统〕。
8.在交流信号采样前进展〔模拟滤波〕，滤除〔高次〕谐波，A/D变换后进展〔数字滤波〕。
9.变电站自动化系统中，四遥属于〔信息采集和命令执行〕子系统的功能。
10.随着电网的扩大和无人值班变电站数量的增加，〔无人值班〕变电站的管理模式大多采用(集控站控制)的管理模式。
11.有功分量区分法必须与带〔阻尼电阻〕的自动跟踪消弧线圈装置配套使用。
13.异步通讯中，为保证正确接收，必须保证一个数据帧中采样脉冲时间误差的累积不超过〔半个〕码元单元。
14.测量仪表的准确度越高，那么加权最小二乘中对应的权系数〔越大〕。
15.电力系统〔故障录波〕装置主要在500KV,220KV变电站及一些枢纽变电站中用作记录和分析电网故障的设备。
16.按数据传输媒介不同，数据传输信道可分为〔有线〕信道和〔无线〕信道。
17.事故追忆是对故障前后〔主要遥测量〕的变化过程进展记录实现的。
18.预测和方案型伪量测量的权重〔较小〕。
19.信息传输子系统按其信道的制式不同，可分为〔模拟传输〕子系统和〔数字传输〕子系统两类。
20.电力系统运行时的不平安状态属于〔戒备状态〕。
21.我国调度管理模式属于〔局部电网统一管理，统一调度〕。
22.事件顺序记录的信息容包括〔时间的名称，状态，发生时间〕。
23.电能变送器是将通过电路的电能转化为〔频率〕与之成正比的电脉冲信号。
电力系统远程监控3.___考试复习题库及答案1.电力系统远动的基本功能包括遥测、遥信、遥调和遥控。
这些功能通过远程传输信息，实现对电力系统的监测、控制和调节。
2.数字通信系统根据消息传输的方向和时间，分为单工通信、半双工通信和全双工通信三种工作方式。
单工通信只能单向传输信息，半双工通信双方都能收发信息但不能同时进行，全双工通信双方可以同时进行收发信息。
3.在（n，k）分组码中，最小码距为d___则可检出的错误个数最大为d___1，可纠正的错误个数最大为dmin-1R，分组码的编码效率是2N。
4.常用的A/D转换方法包括逐位比较、双积分式、并行比较和U/F转换。
5.多路复用是一种将多个信号组合起来在一条物理信道上进行传输的技术，常用的实现方法有频分多路复用和时分多路复用等。
选择填空：1.适用于比特速率与波特率的分别是①、⑥，信息传输的速率是比特速率，单位时间内传输的码元数是波特率，其基本单位是波特/秒，对于同样的4进制码元，其数值较大，数值只与接收/发送时钟频率有关。
2.正确的说法是异步通信对设备的时钟精度要求较高，仅适于异步通信的是每个字符具有起始位和结束位，仅适于同步通信的有要求收发两端时刻保持同步，是串行通信的一种保持同步的方式，通常以三组EB90H为同步字。
3.远动信息传输中常用的四种信道类型包括载波通信、光纤通信、微波通信和卫星通信。
其中，载波通信通常与电话信号同时传送，光纤通信只适合于低速近距离传输，微波通信以特高频的无线电波为载波，卫星通信保密性好，方向性强，为电力系统特有，通常采用脉冲编码方式进行调制。
电网调度系统的功能包括SCADA功能、AGC功能、EDC功能和EMS功能。
其中，SCADA功能主要用于监测和控制电力系统的运行状态，AGC功能用于自动调节发电机的输出功率，EDC功能用于电能计量和负荷控制，EMS功能用于电力系统的经济调度和计划管理。
数字调制的方式主要有：幅移键控（ASK）、频移键控（FSK）和相移键控（PSK）。
1、试述电网监控系统的组成。
答：电网监控系统由以下四大局部组成：1）数据采集、处理，命令输出子系统：数据采集、处理，命令输出和数据传输处理等[主要指RTU 或变电站自动化系统中的测控和通信局部）2）信息传输子系统：数据通信通道局部3）信息收集、处理和命令控制子系统：主要指前置机、系统效劳器等4）人机联系子系统：主要指调度员工作站等各种应用工作站、大屏森投影或模拟屏、打印机等此外，还有电网信息测量、变换和命令执行局部：其中测量设备主要包括：各类变送器：把各类强电的模拟量信息〔电压、电流有效值，有功功率、无功功率等）变换成标准的直流电压〔0~5V 〕或电流10~1mA∕4~20mA）信号。
2、试述调度自动化EMS 系统的主要功能？答：EMS 系统功能主要包括：1） ）SCADA 功能：数据采集：YC 、YX 、YM.YS ；数据的记录、显示、打印；命令与控制：YK 、YT ；越限告警;数据预处理；实时数据库和历史数据库；事故追忆和事件顺序记录SOE;2） AGC/EDC 功能自动发电控制AGC;经济调度EDC3） PAS 电力分析应用软件网络拓扑、状态估计、调度员潮流、短路电流计算、平安分析、电压无功优化、短期负荷预报4） DTS 调度员仿真培训3、试述调度自动化系统的数据采集和监控功能。
答：数据采集和监控功能即SCADA 功能，同2〔1〕4、调度自动化系统高级应用软件（PAS ）主要包括哪些功能？答：PAS 功能,包括：网络拓扑、网络建模、状态估计、调度员潮流、短路电流计算、平安分析、电压无功优化、短期负荷预报5、试画出交流电流变送卷的结构框图，并说明各局部的功能。
TAm --- 把0~5A 电流变换成mA 级微电流：R1—把电流信号转换成电压信号；精密整流——把交流信号精密整流成脉动直流；低通滤波——港除脉动直流中的交流成分，输出直流信号；恒压输出——使输出电压与负载电阻大小无关。
6、试从有功功率的定义出发，说明有功功率变送器应由哪几局部构成。
第六章数据通信系统第一节数据通信系统构成一、通信系统的构成简单的通信系统由数据终端、调制解调器、通信线路、通信处理机和主计算机组成。
二、信道进行通信的通道又称为“信道”，按数据传输媒介的不同，数据传输信道可分为有线信道的无线信道两类，有线信道包括电力线载波、通信电缆、光纤、现场总线等。
无线信道包括无线电广播、微波、卫星通信等。
按数据传输模式的不同，可分为模拟信道和数字信道两类。
三、计算机网络（一）计算机网络功能:（1）数据传送（2）数据共享（3）软件共享（4）硬件共享（二）计算机网络的构成1、网络中的节点和路（1）节点:转接节点通常有通信控制处理机和集中器；访问节点包括计算机和信息终端。
（2）路：链路是两个节点之间承载信息流的线路或信道；通路由信源到信宿的若干节点和链路组成。
2、网络拓扑结构星形结构、总线结构、环形结构、分布式结构。
四、信息调制信息调制的基本方法：（1）振幅调制（2）频率调制（3）相位调制第二节数据传输的差错控制一、差错控制方法差错控制方法有：（1）循环检错发（2）检错重发法（3）反馈检验法（4）前向纠错法二、常用校验码常用的校验码方式有：（1）奇偶校验码（2）方正码（3）线性分组码（4）循环码（5）卷积码第三节通信方式一、串/并行转换计算机对数据的处理采用并行数据处理的方式，而数据传输线只有两根，上面传输的数据采用串行数据才能输出，因此，数据发送端的计算机设备要将数据通过传输线送出，必须将并行数据转换为串行数据才能传输，数据接收端必须将接收到的串行数据进行串/并行转换才能将数据送入数据库或斤西瓜处理。
二、数据通信的基本方式（1）单工通信系统:使用者只能向一个方向传输信息。
（2）半双工通信系统：信道两侧的设备都具有信号发送和接收能力，但不能同时工作（3）全双工通信系统：发送与接收可同时进行。
三、异步通信和同步通信1、异步通信收发数据时两侧装置所用的时钟是独立的。
为了保证数据帧内所有数据被正确接收，必须保证一个数据组内的提前量积累不超过半个码元。
电网监控知识点总结电网监控是指对电网系统进行实时监测、数据采集、分析和预警的一系列活动。
电网监控的目的是为了确保电网系统的安全稳定运行，预防电网故障的发生，及时处理电网故障事件，提高电网系统的可靠性和可用性。
下面我们将从电网监控的基本概念、技术体系、监控设备和系统、监控策略和方法等方面进行知识点总结。
一、基本概念1. 电网监控的定义电网监控是指利用先进的传感器和监控设备，对电网系统的各种参数进行实时监测、数据采集、分析和预警，以保障电网系统的安全稳定运行，预防电网故障的发生，及时处理电网故障事件，提高电网系统的可靠性和可用性。
2. 电网监控的意义电网监控可以及时发现电网系统的异常情况，对电网系统的运行状态进行实时监测，及时采取相应的措施，预防电网故障的发生，提高电网系统的可靠性和可用性，保障电网系统的安全稳定运行。
3. 电网监控的目标电网监控的目标是通过对电网系统的实时监测、数据采集、分析和预警，及时发现电网系统的异常情况，预防电网故障的发生，保障电网系统的安全稳定运行。
二、技术体系1. 电网监控的技术体系电网监控的技术体系包括监控系统、监测设备和监控中心三大部分。
监控系统是电网监控的核心，包括监控设备、数据采集和传输设备、分析处理设备、预警管理设备等组成。
监测设备是进行电网实时监测的设备，包括传感器、测量仪器、监控终端等。
监控中心是电网监控的指挥调度中心，负责监控系统的运行管理和故障处理。
2. 电网监控的技术要求电网监控的技术要求包括实时性、准确性、可靠性、安全性等方面的要求。
实时性是指监控系统对电网系统的监测和数据采集具有很高的实时性，能够及时发现异常情况，进行实时处理。
准确性是指监控系统对电网系统的监测和数据采集具有很高的准确性，能够准确地反映电网系统的运行状态。
可靠性是指监控系统能够长时间稳定运行，故障率低，保障电网系统的安全稳定运行。
安全性是指监控系统能够确保数据的安全性和完整性，防止数据被篡改或丢失。
《电网监控与调度自动化》一、填空题1、目前，配电站的远动装置（RTU ）都必须具有遥测、遥信、遥调、遥控、等四种综合管 理的能力。
3、 电力负荷控制系统由负荷控制中心和负荷控制终端两部分组成。
4、 配电自动化的地理信息系统是由硬件、软件、数据构成的有机结合体。
5、 对常规变电站进行无人值班站改造时，必须考虑保护信号复归的改造问题。
无人值班变 电站信号继电器的复归一般可采取控遥复归和延时自动复归两种方法。
6、 重合器的动作特性可以分为瞬时动作特性和延时动作特性两种。
8、 电力系统的运行状态主要包括正常运行、警戒、紧急、系统崩溃、恢复等五种基本类型。
9、 目前我国电网调度的基木原则是统一调度、分级管理、分层控制。
10、电网监控与调度自动化，按其功能可分为四个子系统，分别是：信息采集和命令执行、 信息传输、信息的收集•处理和控制、人机联系。
11、远动终端（RTU ）的“四遥”功能指的是：遥测、遥信、遥调、遥控、 12、变电站自动化系统的结构形式主要有两种，即集中式和分散式。
13、目前的馈线自动化技术主要有两种形式，一种是基于重合器和分段器馈线自动化,另-种是基于RTU 的馈线自动化。
需方用电管理主要包括：负荷监控与管理、远方抄表及计费自动化。
电力系统能量管理的基本范围是週度系统，它的领导机构是调度中心。
如果调度中心要远方调节发电厂几组功率，需要四邀中的遥调和遥测功能。
17、变电站自动化系统屮，四遥属于监控子系统的功能。
18、随着电网的扩大和无人值班变电站数量的增加，无人值班变电站的管理模式大多釆用集 控站控制的管理模式。
19、 有功分量辨别法必须与带阻屁电阻的自动跟踪消弧线圈装置配套使用。
20、 事故追忆是对故障前后主要遥测量的变化过程进行记录实现的。
21、 电力系统运行时的不安全状态属于警戒状态。
22、 我国调度管理模式属于局部电网统一管理、统一调度。
23、 事件顺序记录的信息内容包括时间的名称、状态、发生时间。
对电力系统运行的基本要求有哪些？保证安全可靠的供电；保证合格的电能质量；保证良好的经济性。
电力系统的运行状态:正常运行状态；警戒状态；紧急状态；系统崩溃；恢复状态。
防误闭锁的类型：机械闭锁，电器闭锁，微机误防闭锁。
我国电网的发展方向节能减排，“一特四大”，实现高度自动化，西电东送，南北互供，发展联合电力系统。
“一特四大”战略，即通过建设以特高压电网智能电网，促进大水电、大煤电、大核电、大型可再生能源发电基地的集约化发展，电网监控与调度自动化在电力系统中的地位与作用信息就地处理系统—快速、局部、事后信息集中处理系统—全局、事先。
两者互相补充，不能相互替代电网调度的基本原则:统一调度、分级管理、分层控制简述RTU的种类、功能与基本结构答：种类：TTU、RTU、FTU功能：1）远方功能：遥测、遥控、遥信、遥调、电力系统统一时钟、转发，适合多种规约的数据远传；2）当地功能：CRT显示、汉子报表打印、本机键盘、显示器、远方终端的自检与自调功能。
基本结构：1）系统部分：CPU、RAM、定时器/计数器、中断控制器；2）采集信息输入电路部分：模拟量、状态量、脉冲量、数字量；3）命令输出电路；4）信息传输部分：串行接口、Modem；5）人机联系部分。
微机远动装置具有哪些最基本的功能？目前有哪些主要的类型?（1）“四遥”功能，即遥信、遥测、遥控盒遥调；（2）事件顺序记录功能；（3）系统对时功能；（4）电能采集功能；（5）自恢复和自检测功能；（6）与SCADA 系统通信的功能。
有两大类：即集中式和分布式微机远动装置。
电网监控与调度自动化系统主要包括哪三大组成部分？每一部分有哪些具体内容？（1）变电站自动化主要包括利用分布在变电站各设备上的RTU对运行参数和设备状态进行数字化采集处理，完成对变电站运行的总和控制，完成遥测、遥信数据的远传以及控制中心对变电站设备的遥控盒遥调，实现变电站的无人值守。
（2）配电网的管理主要包括配电最大化、地理信息自动化、配电网络重构、配电信息管理以及需方管理等。
