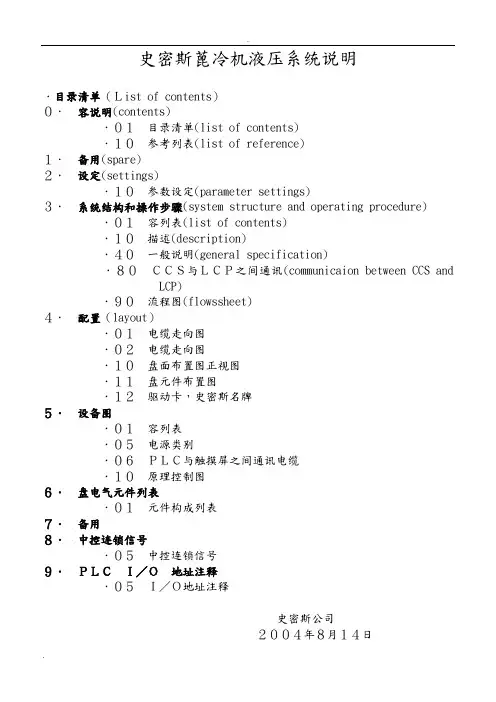

史密斯蓖冷机液压系统说明.目录清单(List of contents)0.容说明(contents).01目录清单(list of contents).10参考列表(list of reference)1.备用(spare)2.设定(settings).10参数设定(parameter settings)3.系统结构和操作步骤(system structure and operating procedure) .01容列表(list of contents).10描述(description).40一般说明(general specification).80CCS与LCP之间通讯(communicaion between CCS andLCP).90流程图(flowssheet)4.配置(layout).01电缆走向图.02电缆走向图.10盘面布置图正视图.11盘元件布置图.12驱动卡,史密斯名牌5.设备图.01容列表.05电源类别.06PLC与触摸屏之间通讯电缆.10原理控制图6.盘电气元件列表.01元件构成列表7.备用8.中控连锁信号.05中控连锁信号9.PLCI/O地址注释.05I/O地址注释史密斯公司2004年8月14日控制显示设定:硬件设定:*为了安全起见,这些泵的参数已被厂家设定为缺省最小值。
一、系统结构与操作程序概述:此液压本地控制系统的用途有以下几点:---控制液压驱动的操作;---处理和显示现场测量点;---通过它执行测试和参数调整;---各种报警的显示;---与CCS的通讯。
可以从FLS公司获得此液压控制系统的一个比较全面的功能和维修手册。
参看0.10页。
下面两段将有计划的学习此液压系统。
此液压概念:它的驱动过程通过一个主泵,通过给油流量来进行两个方向的运动。
油流量通过A部分使它向前驱动,通过B部分使它向后驱动。
液压缸前设置一个卸压阀,它的作用是通过控制油的压力来推动此液压缸。

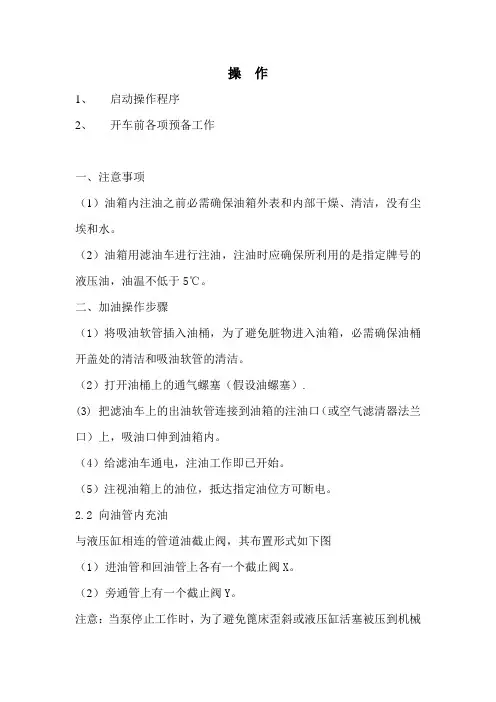

操作1、启动操作程序2、开车前各项预备工作一、注意事项(1)油箱内注油之前必需确保油箱外表和内部干燥、清洁,没有尘埃和水。
(2)油箱用滤油车进行注油,注油时应确保所利用的是指定牌号的液压油,油温不低于5℃。
二、加油操作步骤(1)将吸油软管插入油桶,为了避免脏物进入油箱,必需确保油桶开盖处的清洁和吸油软管的清洁。
(2)打开油桶上的通气螺塞(假设油螺塞).(3) 把滤油车上的出油软管连接到油箱的注油口(或空气滤清器法兰口)上,吸油口伸到油箱内。
(4)给滤油车通电,注油工作即已开始。
(5)注视油箱上的油位,抵达指定油位方可断电。
2.2 向油管内充油与液压缸相连的管道油截止阀,其布置形式如下图(1)进油管和回油管上各有一个截止阀X。
(2)旁通管上有一个截止阀Y。
注意:当泵停止工作时,为了避免篦床歪斜或液压缸活塞被压到机械极限位置,可将篦冷机双侧截止阀X关闭而保证截止阀Y打开。
向油管内充油执行以下操作步骤:(1)关闭截止阀X;(2)打开截止阀Y;(3)检查管线系统,确保正确连接;(4)确保安装在泵吸油管道上的阀的序号九、11.1~11.4截止阀打开;(5)逐个检查泵的注油孔,确保泵内已充满液压油,确保电机的旋向正确;(6)为了能使管路充满油,逐个地在比例换向阀38完全打开的条件下让泵工作5~10分钟。
注意:油管中充完油后检查油箱油位,如油位较低,那么还应向油箱中加油。
2.3 液压管网的冲洗和排气目的:清除系统中的空气、污物管路的冲洗和排气工作需要重复以下工作程序2~3次。
先从第一段开始,其工作顺序如下:①关闭双侧的截止阀X。
②打开双侧的截止阀Y。
③在比例阀完全打开的情形下依次冲洗液压管线(约10分钟)。
④打开截止阀X2,关闭截止阀Y,等待约10分钟。
若是在油箱中形成了泡沫,等泡沫消失了,油箱中的空气从空气滤清器中排出。
⑤关闭系统后,检查回油过滤器中的污物,如有必要,改换滤芯。
⑥对冷却机的第二、三段重复以上的操作。
4000t/d篦冷机液压传动使用说明书NBU61——SM目录1.概述 (3)2.液压系统的组成及工作原理 (4)2.1组成部分及功能 (4)2.2液压系统工作原理 (5)3操作 (6)3.1开车前各项准备工作 (6)3.1.1向油箱内加油 (6)3.1.2向油管内冲油及液压管网的冲洗和排气 (7)3.1.3检查系统的泄漏 (7)3.1.4 液压缸的排气 (8)3.1.5蓖床运行的平稳性检查及行程的调整 (9)3.1.6 备用泵功能的测试 (11)3.2 启动操作程序 (11)4使用维护 (12)4.1液压油 (12)4.2 每日维护 (13)4.3每周维护,每日维护的意外,还有以下事项: (13)5故障及处理 (13)5.1 泵的不正常运行噪音 (13)5.2其他异常噪音 (14)5.3压力波动 (14)5.4液压缸不动作 (14)5.5油温过高;当油温超过75℃时,应进行下述检查并采取的措施: (14)5.6液压部件发生泄漏 (15)如果发生泄漏,应更换相关液压部件的密封,如果在一相对较短的时间内发生新的泄漏,应进行下述并检查采取相应的措施: (15)5.7液压管网发生泄漏 (15)5.8轴向柱塞泵发生故障 (15)1.概述NC39255篦冷机额定产量为4000t/d,因属大型第三代篦冷机,故对设备本身的性能和可靠性提出了更高的要求。
为了实现上述目标,该机配套了液压传动,并通过电控、液控和连锁控制实现预期的目的和自我保护功能。

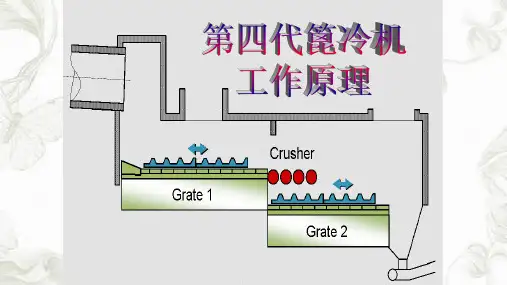

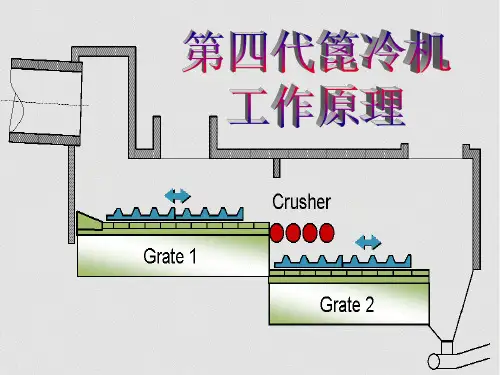

该篦冷机设有两段蓖床,每段蓖床由左、右两个液压缸驱动,每段蓖床单独配有一套液压泵、比例阀和液压缸,各段蓖床相对独立运行。
为防止某主工作泵损坏而影响生产,另配有一备用泵。
(图1)某工作原理是液压泵将高压油打入液压缸的左腔和右腔,推动液压缸的活塞做往复运动,液压缸通过传动轴将动力传递给活动框架,从而实现活动蓖床的往复运动。
