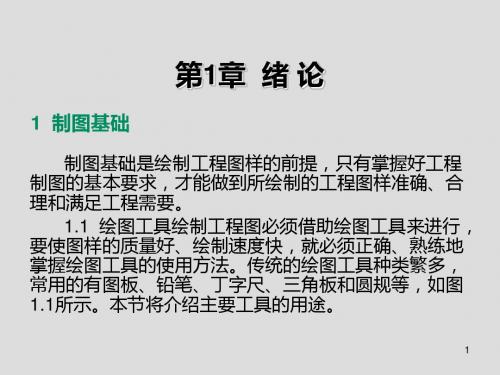

道路工程制图第一章制图基础1-1 《道路工程制图标准》规定图纸幅面有哪几种？A0图幅的尺寸是多少？如何得到A1、A2、A3、A4图幅？答：《道路工程制图标准》规定图纸幅面有A0、A1、A2、A3、A4这四种。
A0图幅的尺寸是841*1189。
A1幅面是沿A0幅面长边的对裁，A2幅面是沿A1幅面长边的对裁，其他幅面以此类推。
1-2 《道路工程制图标准》关于图纸加长有哪些规定？答：长边加长时，图幅A0、A2、A4应为150mm的整倍数，图幅A1、A3应为210mm的整倍数。
1-3 《道路工程制图标准》中规定字体高度有哪几种？字号是如何规定的？汉子采用什么字体？其高宽比如何？答：《道路工程制图标准》中规定汉字高度不宜小于3.5mm,阿拉伯数字、外文字母、汉语拼音字母笔画宽度宜为字高的1/10。
字体高度即为字号。
汉字采用长仿宋体，高宽比为2:3。
1-4 地形图上用什么表示方向？根据坐标网格如何确定东、南、西、北？坐标值应保留几位小数？答：地形图上用坐标网格或指北针表示方向。
坐标网格应采用细实线绘制，南北方向轴线代号应为X，向北为坐标值增大的方向，东西轴线代号应为Y，向东为坐标值增大方向。
坐标值应保留到小数点后三位。
1-5 《道路工程制图标准》对尺寸线、尺寸界线、尺寸起止符、尺寸数字有哪些规定？尺寸线、尺寸界线应采用什么线型？一般应采用什么样的尺寸起止符？尺寸数字的方向应怎样确定？答：尺寸线应与被标注长度平行，且不得超出尺寸界线。
尺寸界线由一对垂直于被标注长度的平行线组成，其间距等于被标注线段的长度；当标注困难时，也可不垂直于被标注长度，但界线应互相平行。
尺寸起止符好宜采用单边箭头表示，箭头在尺寸界线的右边时，应标注在尺寸线之上；反之，应标注在尺寸线之下。
尺寸数字应按规定的字体书写，字高一般是3.5mm或2.5mm，一般标注在尺寸线上方中部，离尺寸线应不大于1mm。
尺寸线用细实线绘制，尺寸界线用细实线绘制。
道路工程制图规范（修订本）目录第一章总则第二章一般规定第三章桥涵、隧道等结构物制图附录一钢筋弯钩增长表附录二本标准规范用词第一章总则1。
0。
1为了统一我们的制图习惯，保证图面质量，提高工作效率，便于技术交流，特制定本标准。
1。
0。
2本规定说明本规定中的要求均以A3图纸为基准；字体高宽比一律为1：0。
7；所规定高度、长度、宽度等均为输出尺寸,实际作图时乘以相应比例即可.1。
0.3路桥工程制图，除应遵守本标准外，尚应符合国家有关现行标准规定.本规定有未说详尽之处请查阅《道路工程制图标准》GB-50162—92。
如本规范与其有冲突之处以《道路工程制图标准》为准，敬请指出以便日后改正。
规范中所有黑体字所述内容为设计室规定尺寸,设计室人员必须严格按其执行,有不对之处请指出及时改正。
第二章一般规定第一节图幅及图框2。
1.1图幅及图框尺寸应符合表2.1。
1规定（图2.1。
1。
).图幅及图框尺寸表2。
1.1图2.1。
12.1.2图幅短边不得加长,长边加长时，A0、A2、A4应为150mm 的整数倍，A1、A3图应为210mm的整数倍。
2.1。
3图标及会签栏：按国家有关标准，设计室每个项目统一绘制图框.如无特别要求则采用图2。
1.2图框。
第二节字体及书写方法2。
2。
1字体：设计室计算机统一设置字体,所有图纸一律选用Fsdb_e。
shx字体，Big Font选用Hztxt.shx。
每张图纸中尽量用同一种字体，一般不超两种字体。
图2。
1。
22。
2.2字高：文字高度系列为2、2。
5、3、3.5、4、5、7、10、14、20mm。
A3图纸中“立面图"“侧面图”“大样图”等视图名称字高设置为5mm。
若各视图比例不同，其比例可标注在视图图名的右侧,底部与视图字底部平齐,比例字高为3mm.视图图名下画双划线,上线为粗实线，距图名底部0。
5～1mm；下线为细实线，距上线0。
5～1mm,线宽以颜色定义。
图中工程数量表及其他表格表名称字高为5mm，表中文字高度为3mm。
《道路工程制图》教学大纲课程名称：中文名称：道路工程制图，英文名称：Engineering Drawing ：课程性质：专业基础课学分：4学分总学时：64学时其中，理论学时：64学时，实验(上机)学时：0学时适用专业：交通工程，交通土建专业先修课程：几何学一、教学目的与要求：本课程是交通工程及相关专业的一门专业基础课，目的是使学生了解绘制和阅读工程图样的理论和方法；培养空间想象、图样分析能力，培养正确使用绘图工具和仪器的能力及绘制和阅读土建专业图的能力。
在教学过程中锻炼学生的识图和画图的能力以及认真负责和严谨细致的工作作风。
通过学习熟练掌握投影画图的各种规律，掌握组合体投影图的画法，掌握各种视图、剖面图、断面图的画法，熟练掌握绘制道路、桥梁、涵洞、隧道等工程图，结构施工图的方法。
二、教学内容与学时分配：三、各章节主要知识点与教学要求：第一章绪论（2 学时）§1.1 道路工程制图课程概述§1.2 投影的基础知识一、平行投影的基本性质二、三面投影图§1.3工程制图的发展史本章重点：正投影的基本规律、三面投影本章难点：正投影的基本规律本章教学要求：了解本课程的作用与地位掌握本课程的学习方法了解投影的概念了解绘图仪器和工具第二章点和直线（ 3 学时）§3-1 点的投影一、点的三面投影二、点的投影与坐标三、两点的相对位置§3-2 直线的投影一、各种位置直线二、一般位置直线的实长与倾角三、直线上的点§3-3两直线的相对位置本章重点：掌握点线的投影特性本章难点：一般位置情况下几何元素的投影特性本章教学要求：了解点、线的投影特性第三章平面（2学时）§3-1 平面的表示法§3-2 平面对投影面的相对位置§3-3 平面上的点直线和图形本章重点：三种位置平面的投影特性本章难点：平面上求点、线的作图方法本章教学要求：了解三种位置平面的投影特性第四章直线与平面、平面与平面的相对位置（ 1学时）§4-1 直线与平面平行、平面与平面平行§4-2 直线与平面相交、平面与平面相交一、特殊位置相交二、一般位置相交§4-3 直线与平面垂直、平面与平面垂直本章重点：画法几何问题的综合分析法本章难点：一般位置线和面的度量和定位类解题方法本章教学要求：掌握度量类问题的解题方法第七章立体的投影及其表面交线（ 9 学时）§7-1平面立体的投影一、形体的分类及投影分析二、平面体三、回转曲面体四、形体的投影及表面上的点和线§7-2 平面与立体相交一、平面体的截交线二、曲面体的截交线§7-4 相贯的概念及两平面立体相交§7-5 平面立体与曲面立体相交§7-6 两曲面立体相交本章重点：立体表面的交线本章难点：截交线、相贯线的求法本章教学要求：在形体的表面确定点和线第八章轴测投影（ 3 学时）§8-1 轴测投影的基本知识轴测图的轴间角和轴向伸缩系数§8-2 正轴测投影§8-3 斜轴测投影§8-4 圆的轴测图§8-7 轴测图的选择§8-8 轴测草图本章重点：正等测、斜二测轴测图本章难点：带曲面组合体轴测图本章教学要求：轴测图的画法第十章标高投影（ 6 学时）§10-1 点和直线的标高投影§10-2 平面的标高投影§10-3 曲面的标高投影§10-4 坡面与地形面的交线本章重点：地形图和同坡曲面本章难点：地形图的画法本章教学要求：了解标高投影的原理第十一章制图基础（ 2 学时）§10-1 概述§10-2 制图规格§10-3 制图技术本章重点：绘图的基本技能本章难点：图线尺寸标注本章教学要求：了解绘图仪器和工具，熟悉制图规格第十二章投影制图（ 18 学时）§12-1 视图§12-2 视图的绘制方法一、形体分析、线面分析二、投影图的选择三、组合体投影图的画图步骤§12-3视图的阅读方法一、读图的基本知识二、读图举例§12-4尺寸标注§12-5断面图和剖面图一、基本概念二、剖面图的种类三、断面图的种类§12-6图样的简化画法一、对称的简化画法二、折断简化画法三、相同结构简化画法四、连接简化画法本章重点：形体分析法和线面分析法、剖面图与断面图本章难点：组合体的识读、剖面图与断面图本章教学要求：掌握组合体的画法、掌握制图的基本方法和国家规范第十三章道路工程图（ 6 学时）§13-1 公路路线工程图一、路线平面图二、路线纵断面图三、路基横断面图§13-2城市道路路线工程图本章重点：能够绘制道路的平、纵、横图样本章难点：路线纵断面图本章教学要求：了解道路路线工程图的图示方法与特点、了解路线平面图中的常用图例。
