高压变频器谐波

变频器常见谐波问题以及解决方法变频器常见谐波问题以及解决方法在现代化港口、矿井、运输港的建设中，变频软启动渐渐替代机械软启动，如常规液力耦合器，CST液力软启动，成为市场主流，其主要原因为可控性高，精度强。

变频器在使用过程中也会相应的出现自己的问题，重点介绍下在现场安装中变频器谐波问题以及处理办法。

就矿井使用的变频器而言，非下运皮带大都使用二象限的，因不需要对电网进行电能反馈，下运皮带在运行以后对电网进行电能反馈，既逆向输送电力，而非使用电力，四象限变频器就是除了正反转外还能控制，实现能量反馈回电网的变频器。

2象限指的就是普通的控制速度的变频器。

内部除了控制方式不同外，硬件方面主要就是4个象限变频器整流和逆变电路都使用可双向导通的半导体元件，一般是IGBT。

而2象限的整流部分一般是晶闸管或二极管。

而就谐波问题而言，问题重点出现在四象限变频器，因产生的奇数次谐波较强，且干扰问题严重，频器正常工作中，由于变频器高次谐波的影响引发控制电路发生串联谐振，造成系统电源故障，就功率等级而言，75KW以上四象限变频器因考虑进行谐波治理，而二象限变频功率在100KW以下可以进行常规处理即可。

在变频器使用过程中，经常出现误指示、乱码等情况;变频器停止工作时系统完全恢复正常。

很明显这是由于变频器高次谐波分量对电源的干扰造成的，通常，对此最为行之有效的办法就是对控制电路的供电电源加装电源滤波器。

在加装市售的通用电源滤波器后，系统恢复了正常，但是随之又有新的问题出现了，控制电路中的熔断器频繁熔断。

停电后对电路进行检查，经现场详细观察发现，在系统逐渐升速过程中，变频器运行输出在某个频段之间时频繁发生短路故障。

而且，将变频器的负载(电动机)断开后，该故障现象仍频繁出现，在去掉电源滤波器后该故障消失。

因此，首先对该滤波器进行了检查，拆开后发现滤波器采用的是常见的π型滤波。

检查发现电源滤波器本身没有任何故障，进一步分析变频器的工作原理可知，在交-直-交型变频器中，电网通过三相整流桥给变频器供电，供电电流利用傅立叶级数可以分解为包含基波和6K±1次谐波(K=1，2，3…)分量等一系列谐波分量，谐波含量随进线电抗和和直流滤波电抗的电感量增加而减少。

故障维修·变频器谐波分析及故障处理doi:10.16648/ki.1005-2917.2019.04.078变频器谐波分析及故障处理吴长品（楚雄滇中有色金属有限责任公司，云南楚雄　675000）摘要：本文主要介绍变频器谐波产生的原理、变频器受到谐波干扰的故障及其它变频器常见的故障处理方法。

关键词：谐波；干扰；故障处理引言近年来，由于生产工艺的改进、企业对低成本的最求以及国家对节能降耗的要求，生产企业很多设备要求使用变频器调速。

但在变频器使用过程中经常会遇到变频器谐波干扰，进而导致设备出现故障。

本文主要讲述了变频器谐波产生的原理，通过介绍我厂高低压变频器调试过程中的遇到的故障问题来分享变频器受到谐波干扰的故障故障处理方法。

1. 变频器谐波产生原理及预防措施1.1 变频器谐波产生原理变频器的主电路大多为交–直–交构成，即交流整流成直流，再由直流变成交流，从外部输入到电网中的工频（中国采用的是50Hz）电源，通过三相桥式进行整流，通过整流变为直流，然后进行叠加，接着再通过滤波电容进行滤波以及率晶体管逆变最后获得频率可变的交流电源，在整流、逆变的过程中，会产生一定量的高次谐波。

所谓的谐波就是除了与电网基础波形频率相同的非正弦电量分量外，还存在一部分（略大于）大于电网基波频率的分量，这种分量就是我们所称的谐波。

一般情况，我们可以将谐波频率与基波频率的比值定义为谐波次数。

对变频器来讲，这种谐波就是一个干扰量。

1.2 谐波干扰途径变频器谐波干扰的途径主要有两种，分别是传导和辐射。

在进行传导的过程之中，和变频器输出线相距较近的平行敷设导线就会产生电磁耦合，进而会产生干扰。

另外，变频器所产生的谐波还会形成辐射，进而对起附近的电仪设备带来干扰。

1.3 抑制谐波干扰的措施1.3.1 在变频器输入侧的措施：（1）将将变频器的供电电源和其他设备的电源隔离开来，相互独立，或者是安装隔离设备将谐波电流切断。

（2）加装交流电抗器。

高压变频器工作原理高压变频器是一种电力传动设备，用于将电能转换为可调节的交流电能，广泛应用于工业生产中的高压机电控制系统。

它通过改变电源频率和电压来控制机电的转速和扭矩，从而实现对机电的精确控制。

高压变频器由输入电源模块、整流模块、中间直流母线、逆变模块和输出滤波模块等组成。

下面将详细介绍高压变频器的工作原理。

1. 输入电源模块：输入电源模块主要由电源输入装置和输入滤波电路组成。

电源输入装置将电网电源转换为适合高压变频器工作的电源电压，并通过输入滤波电路对电源进行滤波处理，以保证电源的稳定性和纹波的低。

2. 整流模块：整流模块主要由整流桥、电容和电阻组成。

整流桥将输入电源的交流电转换为直流电，然后通过电容和电阻对直流电进行滤波和稳压，以提供给逆变模块稳定的直流电源。

3. 中间直流母线：中间直流母线是高压变频器的核心部份，它连接整流模块和逆变模块。

中间直流母线上的电压稳定，是保证高压变频器正常工作的重要条件。

4. 逆变模块：逆变模块主要由逆变桥、滤波电路和控制电路组成。

逆变桥将中间直流母线上的直流电转换为可调节的交流电，然后通过滤波电路对交流电进行滤波处理，以消除谐波和纹波。

5. 输出滤波模块：输出滤波模块主要由滤波电路和输出变压器组成。

滤波电路对逆变模块输出的交流电进行滤波处理，以消除谐波和纹波。

输出变压器将滤波后的交流电转换为适合高压机电工作的电压，并通过输出电缆将电能传输到机电。

高压变频器的工作原理如下：当输入电源接通后，输入电源模块将电网电源转换为适合高压变频器工作的电源电压，并通过输入滤波电路进行滤波处理。

然后，整流模块将输入电源的交流电转换为直流电，并通过电容和电阻对直流电进行滤波和稳压。

中间直流母线上的直流电稳定后，逆变模块将直流电转换为可调节的交流电，并通过滤波电路对交流电进行滤波处理。

最后，输出滤波模块对逆变模块输出的交流电进行滤波处理，并将滤波后的交流电转换为适合高压机电工作的电压，通过输出电缆传输到机电。

高压变频器电流波动故障分析处理王志刚北京利德华福电气技术有限公司，北京 102205摘要：随着电子技术的发展，变频器的可靠性及相关技术也得到了不断的提高，为这一行业的发展奠定了坚实的基础。

本文从高压变频器的概况出发，分析了高压变频器电流波动故障分析处理，针对高压变频器电流波动故障实例分析及处理进行详细探究，并阐述了变频器的发展。

关键词：高压变频器；电流波动；故障处理中图分类号：TM921.51 文献标识码：A 文章编号：1671-5810(2015)12-0155-021 引言近年来随着社会的不断发展，国内市场中高科技智能产品已经遍布每个角落，高科技电子产业已经占据了国内经济市场中的领先地位。

在电子产业中变频器的发展已经成为国人的骄傲。

随着电力电子技术的发展，高压变频器也进入了飞速发展阶段，目前国内大功率高压变频器技术也已经很成熟，形成规模的厂商也已经有很多家，具有代表性的为北京利德华福电气技术有限公司。

2 高压变频器电流波动故障分析处理高压变频器与传动装置构成1个整体，其系统较为复杂。

发生故障时，按照变频器外部与内部故障分析原因。

2.1 外部原因及处理2.1.1 指令信号波动(1)给定信号设置为自动方式，被跟踪量的参数不稳定检查DCS模拟给定量的AI曲线图，发现给定模拟量波动较大;改为DCS手动调节给定方式后，波动消失。

被跟踪量不稳定时，可适当调节幅度设置;当被跟踪量非常不稳定时，退出自动调节。

(2)给定信号源故障或传输电缆有干扰当模拟给定量的AI曲线图稳定或处于远方手动给定方式下，电流依然波动较大，则将变频器改为本地给定方式，此时电流波动消失。

检查远方给定端口，查找传输电缆受干扰的原因或远方信号发生源的问题。

为了减弱来自变频器外部的干扰，变频器与外部电气元件、仪表、DCS之间的连线应选用屏蔽绞合绝缘控制电缆，屏蔽层采取1点接地，接地线不得作为信号的通路。

2.1.2 电源电压波动高压变频器输入电源的电压波动时，输入、输出电流大幅度摆动。

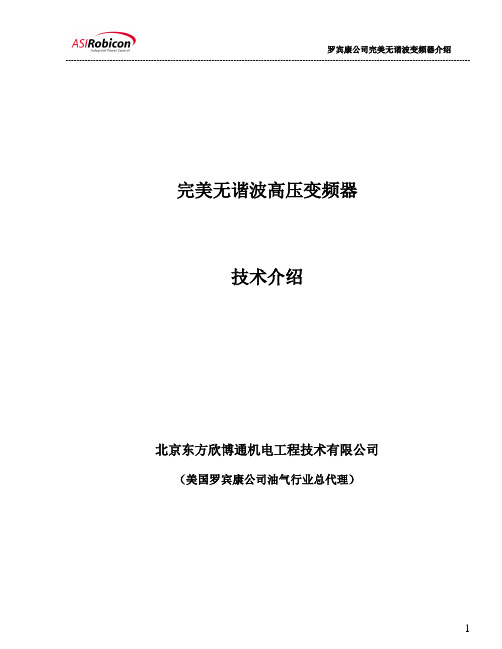

完美无谐波高压变频器技术介绍北京东方欣博通机电工程技术有限公司（美国罗宾康公司油气行业总代理）一、总述美国罗宾康公司生产的完美无谐波系列(Perfect_Harmony)高压变频器，该系列变频采用世界首创的功率单元直接串联的方式实现直接高压输出。

该变频器具有对电网谐波污染极小，输入功率因数高，输出波形质量好，不存在谐波引起的电机附加发热、转矩脉动、噪音、dv/dt及共模电压等问题的特性，不必加输出滤波器，就可以使用普通的异步电机，包括国产电机。

整套设备由美国进口，可靠性高。

电网电压经过副边多重化的隔离变压器降压后给功率单元供电，功率单元为三相输入、单相输出的交直交PWM电压源型逆变器结构，实现变压变频的高压直接输出，供给高压电动机。

以6KV输出电压等级为例，每相由6个额定电压为630V的功率单元串联而成，输出线电压达 6.6KV，每个功率单元分别由输入变压器的一组副边供电，功率单元之间及变压器二次绕组之间相互绝缘。

二次绕组采用延边三角形接法，实现多重化，以达到降低输入谐波电流的目的。

对于6KV电压等级变频而言，就是36脉冲的整流电路结构，输入电流波形接近正弦波。

由于输入电流谐波失真很低，变频器输入的综合因数可达到0.95以上。

逆变器输出采用多电平移相式PWM技术，6KV输出相当于13电平，输出电压非常接近正弦波，dv/dt很小。

电平数的增加有利于改善输出波形，由谐波引起的电机发热，噪音和转矩脉动都大大降低，所以这种变频器对电机没有特殊要求，可直接用于普通异步电机，不需要输出滤波器。

与采用高压器件直接串联的变频器相比，由于不是采用传统的器件串联的方式来实现高压输出，而是采用整个功率单元串联，器件承受的最高电压为单元内直流母线的电压，可直接使用低压功率器件，器件不必串联，不存在器件串联引起的均压问题。

功率单元中采用的低压IGBT功率模块，驱动电路简单，技术成熟可靠。

功率单元采用模块化结构，同一变频器内的所有功率单元可以互换，维修也非常方便。

高压变频器的高次谐波问题与解决方案随着经济起飞，工业设备越来越多，工业变频器也逐渐成为主导的调速方式，它使用时发出的高频信号吸引着众多工程师的注意。

但是，变频器的高次谐波的关系却让人相当困惑，近年来，高次谐波现象已经成为企业生产设备安装、运行及其它运行部分的一个重要话题。

本文即围绕高压变频器的高次谐波问题及其解决方案展开讨论。

首先，需要认识高次谐波的概念。

谐波是一种由正弦波发出的共振波，按频率高低可以分为低次谐波、中次谐波和高次谐波。

高次谐波是指频率较高，且频率比基波（即50HZ或60HZ）数倍的波。

比如，两个基波的倍数相乘，则结果就是一个高次谐波波形。

由于高次谐波的幅值很高，会造成设备运行故障、用电质量变差，以及电器电气设备烧损等。

高次谐波产生的原因主要有以下几个：一是变频器内部存在过载，利用符号表可以确定变频器是否安装过载。

二是变频器调速电容设置不当，当设置不当时，调速电容容量过大会降低调速器的切换变声器性能，也会产生谐波。

三是变频器外壳散热不利，变频器的外壳散热不当可能会降低变频器的功率，并产生高次谐波。

要解决高压变频器的高次谐波问题，应当采取以下措施：一是确保变频器环境利于散热，以防止变频器功率下降。

二是正确设置变频器调速电容，电容容量要与变频器负载保持一致，减少交变干扰，以防止变频器调速电容产生高次谐波。

三是调整变频器输入电压，确保变频器瞬态电压稳定。

四是安装高压变频器的电滤波器，有效减少高压变频器的极性电磁干扰。

高压变频器的高次谐波问题对企业的生产环境造成了不利影响，需要积极采取措施进行解决。

根据高次谐波产生的原因，采取严格的措施来保证散热环境，并调整调速电容以及输入电压等，都有助于解决高压变频器的高次谐波问题。

虽然安装电滤波器可以降低变频器的极性电磁干扰，但是，要想有效解决高压变频器的高次谐波问题，还需要深入研究各种谐波产生的原因，结合实际情况，积极采取正确的解决措施。

总而言之，高压变频器的高次谐波问题是一个必须重视和解决的问题，企业应当积极采取措施，确保变频器环境利于散热，调整调速电容、输入电压，安装电滤波器，有效降低高次谐波波形的幅值，保障变频器的正常运行。

变频器的谐波危害及解决方法摘要：在电力部门，和谐风险是该国糖业必须解决的问题之一，以填补传统和谐管理的技术空白。

特别是，中国加入世贸组织后，电力供应标准正式被国际电工法规的IEC标准所取代，电力设计总体上与发达国家一致，因此制糖业今后将不得不根据证据解决谐波问题关键词：变频器；非线性；谐波危害；解决方法引言随着氧化铝厂生产工艺的改进，变频器已成为生产工艺的基本设备。

由于转炉技术的改进、价格的降低和能耗的降低，氧化铝厂从以前使用的几十个单位变为数万个单位，从而在减少氧化铝配送系统的谐波污染方面带来了好处，并引进了范围广泛的转炉、颗粒剂添加谐波抗原和滤波器可以提高电网质量，降低谐波电流，补偿无功功率，提高功率因数，大大降低变压器、电机和输电线路额外热损失，提高电气设备利用率。

1变频器原理及其谐波的产生变频器是工业速度领域最常用的设备之一，目前广泛应用于企业。

众所周知，发动机速度和供电频率是线性的。

变频器采用此原理将50hz频率电源转换为交流电源，并通过校正和反转来调整频率方向。

变频器的输入输出是由非线性源组成的整流电路，在切断过程中，输出端和输入端均产生较高的谐波。

变频器上的谐波也会通过输入电源线影响公共网络。

2变频器谐波危害2.1变压器过热，电缆过热电流通过导体时产生的热量与电流频率的平方成正比。

谐波电流频率是基波频率的n倍，因此谐波电流通过导体产生大量热量。

谐波电流增加变压器铜消耗，引起局部过热、噪声增大、线圈热增加等。

这些高温可降低变压器的使用寿命，防止变压器以额定功率运行，或迫使变压器承受更多热量。

电缆必须以旧的电机控制方式切换到变频调速柜，并且必须考虑到导致电缆过热的其他谐波电流。

2.2电机绝缘损坏，电机轴承表面凹凸不平变频器发出的驱动电压通过电缆传送给电机。

电缆越长，电机任一端产生过载的可能性就越大。

过电压添加到电动机定子线圈中，引起线圈上的过压冲击，频繁的过压冲击可能损坏电动机线圈的绝缘，低功率电动机更容易受到绝缘冲击。

变频器中压高压标准在工业领域，变频器（Variable Frequency Drive，简称VFD）中涉及到中压和高压的标准通常与电气工程和电气设备有关。

以下是一些通常用于中压和高压变频器的标准和规范：1.IEC标准：•I EC 61800-2:这个标准规定了可变频调速电动机控制器（VFD）的要求。

它包括中压和高压系统的电气和机械性能方面的规范。

2.IEEE标准：•I EEE 519:该标准规定了电力系统谐波的限制。

在使用中压和高压变频器时，需要考虑到谐波的控制和限制，以确保电力系统的稳定性和设备的正常运行。

3.国家标准：•不同国家和地区可能有特定的国家标准或行业标准，用于规范中压和高压变频器的使用。

例如，中国国家标准可能由中国电力公司（State Grid Corporation of China，简称SGCC）或其他相关机构颁布。

4.UL标准：•U nderwriters Laboratories（UL）可能颁布用于电气设备安全的标准。

例如，UL 61800-5-1 是与可编程电子设备（Programmable Electronic Systems）有关的标准，可能涵盖了一些与高压和中压变频器相关的要求。

5.行业协会标准：•某些行业协会可能发布了特定领域的标准。

例如，电气和电子工程师协会（IEEE）可能发布了适用于电气控制系统和电机的相关标准。

请注意，具体的标准和规范可能会根据应用、设备和所在国家/地区的要求而有所不同。

在选择、设计和使用中压和高压变频器时，建议查阅适用的标准和规范，并遵循相关的电气安全指南。

谐波的基础知识，什么是基波、谐波、谐波的种类及谐波频率计算———谐波的基础知识，什么是基波、谐波、谐波的种类及谐波频率计算本文介绍谐波的基础知识，什么是基波、谐波、谐波的种类及谐波频率如何计算，哪些设备或电路容易产生谐波，谐波的影响是什么1 谐波的基础知识（1）什么是基波电力网络中呈周期性变化的电压或电流的频率即为基波（又称一次波），我国电网规定频率是50 Hz，所以2 基波是50 Hz。

（2）什么是谐波电力网络中除基波（50 Hz）外，任一周期性的电压或电流信号，其频率高于基波（50 Hz）的，称为谐波。

电网或电路中，电压产生的谐波为电压谐波；电流产生的谐波为电流谐波。

（3）谐波有几种整数谐波：指频率为整数（跃1）倍基波频率的谐波，即2、3、4、5、6、7、8、9、10 等次谐波。

偶次谐波：指频率为圆、源、6、8、10 等偶数倍基波频率的谐波。

奇次谐波：指频率为3、5、7、9、11 等奇数倍基波频率的谐波。

正序谐波：谐波次数为3k+1（k 为正整数）即4、7、10等次谐波。

负序谐波：谐波次数为3k-1（k 为正整数）即2、5、8等次谐波。

零序谐波：指频率为3的整数倍基波频率的谐波，例如3、6、9、12、15 次谐次。

高频谐波：指频率为圆耀怨kHz的谐波。

（4）谐波频率如何计算谐波频率越谐波次数伊基波频率例：缘次谐波频率为缘伊缘园Hz越圆缘园Hz，苑次谐波频率为7伊50 Hz越猿3 缘园Hz等。

（5）哪些设备或电路容易产生谐波1）非线性负载，例二极管整流电路（AC/DC）。

2）三相电压或电流不对称性负载。

3）逆变电路（DC/AC）。

4）UPS 电源（PC 机用），EPS 电源（大功率动力用），即不间断电源。

5）晶闸管调压装置或调速电路。

6）电镀设备。

7）电弧炉、矿热炉、锰矿炉、磷矿炉、电石炉、硅铁炉。

8）电解槽。

9）电焊机（弧焊、缝焊、点焊、碰焊、对焊）。

10）电池充电机。

11）变频器（低压或高压变频器）。

高压变频器工作原理一、引言高压变频器是一种电力调节设备，用于控制高压电源供应给电动机的频率和电压。

它通过改变电源的频率和电压，实现对电动机转速和负载的精确控制。

本文将详细介绍高压变频器的工作原理，包括其基本构成、工作过程、控制方式以及应用范围。

二、基本构成高压变频器由输入电源模块、整流模块、中间电路模块、逆变模块和输出滤波模块等组成。

其中，输入电源模块将交流电源转换为直流电源，整流模块将直流电源转换为中间电路模块所需的直流电压，中间电路模块将直流电压稳定并提供给逆变模块，逆变模块将直流电压转换为交流电压，输出滤波模块用于滤除逆变模块产生的谐波。

三、工作过程1. 输入电源模块：将三相交流电源输入高压变频器，通过整流桥将交流电源转换为直流电源。

2. 整流模块：将直流电源转换为中间电路模块所需的直流电压，并通过电容器进行滤波。

3. 中间电路模块：将直流电压稳定并提供给逆变模块。

它由电感、电容和继电器等组成，用于平衡直流电压、提供稳定的电源电压。

4. 逆变模块：将直流电压转换为交流电压，并通过PWM（脉宽调制）技术控制输出电压的频率和幅值。

5. 输出滤波模块：用于滤除逆变模块产生的谐波，确保输出电压的稳定性和纯净性。

四、控制方式高压变频器的控制方式主要包括开环控制和闭环控制。

1. 开环控制：根据负载的需求，通过设置高压变频器的输出频率和电压来控制电动机的转速和负载。

这种控制方式简单、成本低，但对负载变化的适应性较差。

2. 闭环控制：通过传感器获取电动机的转速和负载信息，并将其反馈给高压变频器进行调节。

高压变频器根据反馈信息对输出频率和电压进行动态调整，以实现对电动机的精确控制。

闭环控制方式具有较高的控制精度和负载适应性，但成本较高。

五、应用范围高压变频器广泛应用于工业领域，特别是对于需要精确控制转速和负载的设备，如电动机、泵、风机、压缩机、卷取机等。

它可以提高设备的运行效率、降低能耗和维护成本，同时还可以实现对设备的远程监控和故障诊断。

一、整体性能1.安装、投运变频器装置后原电机不加任何改动可直接应用。

请叙述变频器运行过程中对电动机的绝缘是否造成影响，若有影响，如何采取措施杜绝。

变频器是否对输出电缆距离有要求。

答：汇川HD90系列高压变频装置无需任何功因补偿和谐波抑制装置。

变频器输出采用多重化PWM技术，输出为近乎完美的正弦波，无须加装输出滤波器。

电动机谐波损耗小，转矩脉动小，无明显电动机噪声。

电动机不需降额使用。

输出dV/dt和共模电压小，对电动机无附加电应力损害。

HD90对输出电缆长度没有要求。

2.在20~100％的调速范围内，变频系统不加任何功率因数补偿装置的情况下输入端功率因数必须达到及以上。

答：汇川HD90高压变频器在20-100%的调速范围内，变频系统在不加任何功率因素补偿的情况下输入端功率因数≥。

3.变频器输出必须符合IEEE std 519 1992及中国供电部门对电压失真最严格的要求，高于国标GB/T14549－93对谐波失真的要求。

答（6KV）：汇川HD90高压变频器输出电流谐波≤2%，6KV功率单元柜由15个功率单元组成，每相由5个功率单元串联组成，输出21阶梯PWM波形，近似完美正弦波，其输出电流波形不管负载都近似完美正弦波，类型满足并高于IEEE519-1992和GBT14549-93标准，不会对电网造成谐波污染。

答（10KV）：汇川HD90高压变频器输出电流谐波≤2%，10KV功率单元柜由24个功率单元组成，每相由8（或9）个功率单元串联组成，输出33阶梯以上PWM波形，近似完美正弦波，其输出电流波形不管负载都近似完美正弦波，类型满足并高于IEEE519-1992和GBT14549-93标准，不会对电网造成谐波污染。

4.变频装置对电网反馈的谐波要求也必须符合IEEE std 512 1992及中国供电部门对电压失真最严格的要求。

并且投标厂家需提供国家权威部门出具的检验报告。

若使用多脉冲整流器，整流桥脉冲数至少为30脉冲。

电力是支撑胜利油田开发的主要能源，其可靠性是保障生产的主要因素，油田在用电动机设备总量约4万台。

随着油田进入开发后期，对电动机调速的需求日益增加。

变频器由于性能稳定，性价比高，作为最重要的调速装置得到广泛应用，目前油田在用变频器约1万台。

但变频器接入的同时也带来了谐波污染问题，在电网侧与设备侧均造成较大影响。

变频器产生的谐波主要危害包括：影响安全保护装置的可靠性；增加供、用电设备的损耗；造成电气设备损坏（过电压等）；造成测量仪表数据不准；降低用电设备效率等。

胜利油田因变频器谐波造成的生产事故分析见表1。

胜利油田变频器谐波综合治理技术刘聪（胜利油田分公司技术检测中心）摘要：变频器由于性能稳定、性价比高，作为最主要的调速装置得到广泛应用。

但变频器的接入会在电网侧与设备侧产生谐波，对设备运行及生产造成影响。

常用的滤波器仅针对电网侧或设备侧单侧治理，未综合考虑谐波影响，而胜利油田目前只有少量滤波器在用，且处于比较粗旷的管理，谐波治理仍存在较大问题。

综合考虑变频器输入、输出端谐波情况，同时考虑井场新能源接入问题，研制了超低谐波变频器及SiC 滤波装置，主要阐述了滤波装置选型、主要元器件设计计算、控制算法优选等内容。

通过搭建实验平台，加工试验样机，对变频器输出电流电动机效率进行了测试，并应用于现场抽油机井30井次，应用效果良好。

关键词：LCL 滤波器；并网逆变器；SiC 滤波装置；变频器DOI :10.3969/j.issn.2095-1493.2023.06.013Technology of harmonic comprehensive treatment of frequency converter in Shengli oilfield LIU CongTechnical Inspection Centre of Shengli Oilfield CompanyAbstract：The frequency converter is widely used as the main speed regulating device because of its stable performance and high cost performance．However，the connection of frequency converter will be produced harmonics in the power grid and equipment side，which will affect the operation and pro-duction of equipment．The filters often used are only for single-side treatment on the power grid side or the equipment side，without comprehensive consideration of harmonic effects．However，only a small number of filters are currently in use in Shengli oilfield，and are under relatively sloppy manage-ment，hence leading to the fact that the harmonic treatment is still big problems．Taking into account the harmonics at the input and output of the frequency converter，as well as the new energy access problem of well site，the ultra-low harmonic frequency converter and SiC filter device are developed ．The selection of filter device，the design and calculation of main components，the optimization of control algorithm and other contents are described．By building experimental platform and processing experimental prototype，the output current of frequency converter and motor efficiency are tested and applied to 30well times of pumping unit on site with good application effect ．Keywords：LCL filters；grid-connected inverter；SiC filter device；frequency converter 作者简介：刘聪，工程师，2011年毕业于长江大学（油气储运工程专业），从事节能降碳评价咨询研究工作，186****3190，***************************，山东省东营市东营区西二路480号，257000。
