电路图连接专题练习 1

专题一画电路图及实物图连接一、解答题1.请你根据实物电路，帮助小雨同学画出相应电路图。

【答案】【解析】根据实物图画电路图时，首先确定电路的串并联关系，然后按照一定的顺序用电路符号替换对应的电器元件即可。

【解答】根据实物图可知，灯泡L1与L2并联，开关S1在干路上，开关S2与L2串联在同一支路上。

①从电源正极出发，依次连接开关S1、灯泡L2、开关S2，然后回到负极；②L2右端的接线柱为分流点，而汇流点在S2与负极之间；③将灯泡L1连接在分流点和汇流点之间即可，如下图所示：2.如图所示，电路中两个小灯泡的连接方式是________，请在右边方框内画出对应的电路图________。

【答案】并联；【解析】（1）如果只有一条通路，那么为串联；如果有两条或多条通路，那么为并联；（2）根据实物图画出电路图时，不但要保持串并联关系一致，还要保证电器元件的先后顺序一致，据此画出电路图。

【解答】（1）如下图所示，电路中有两条通路，每个灯泡各在一条支路上，因此连接方式为并联；（2）①电流从正极出发，依次经过开关、灯泡L1，然后回到负极；②电流从灯泡L1的左端分叉，经过灯泡L2后会集在灯泡L2右端接线柱上，如下图所示：3.在方框中画出下图所示电路的电路图。

【答案】【解析】根据实物图画电路图时，不但要保证电器元件的串并联关系一致，还要保持电器元件的先后顺序一致，据此解答。

【解答】根据实物图可知：（1）电流从正极出发，依次经过开关S1、灯泡L1，然后回到电源的负极；（2）分流点在开关S1和正极之间，汇流点在灯泡L1和负极之间；（3）从分流点依次经过灯泡L2、开关S2，然后回到汇流点。

如下图所示：4.如图所示为一实物电路，请在方框内画出对应的电路图。

【答案】解：如答图所示。

【解析】根据实物图确定电路的串并联关系，并确定元件连接的顺序，然后完成实物图的连接即可。

【解答】根据实物图可知，灯泡L1与L2并联，电流表在干路上测总电流，开关也在干路上。

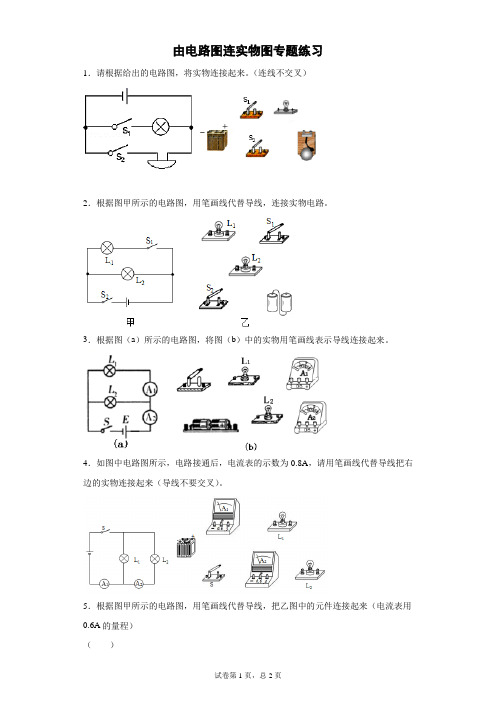

由电路图连实物图专题练习
1．请根据给出的电路图，将实物连接起来。

（连线不交叉）
2．根据图甲所示的电路图，用笔画线代替导线，连接实物电路。

3．根据图（a）所示的电路图，将图（b）中的实物用笔画线表示导线连接起来。

4．如图中电路图所示，电路接通后，电流表的示数为0.8A，请用笔画线代替导线把右边的实物连接起来（导线不要交叉）。

5．根据图甲所示的电路图，用笔画线代替导线，把乙图中的元件连接起来（电流表用0.6A的量程）
（____）
6．根据图甲所示的电路图把图乙所示的元件连成电路（注意连线不能交叉）
7．根据下图的电路图，请用笔画线代替导线连好实物图
8．如图，电路图上标出电流表的正负接线柱，再根据电路图连接实物电路，（A1表的电流约0.5A）
参考答案1．
2．
3．
4．
5．
6．7．8．。

电路图专项练习一、识别电路图1、电路的连接情况有三种如图所示：只闭合开关S1 ，电路为_________；只闭合开关S 2 ，电路为________；同时闭合开关S 1和S 2 ，电路为________。

（填“通路”、“开路”或“短路”）2、如图所示电路中，要使电铃和电灯同时有电流通过，以下做法中正确的是（）A．断开S2，闭合S l、S3； B．断开S3，闭合S1、S2 C.闭合Sl，断开S2、S3； D．闭合S2，断开S1、S33、如图所示，开关S闭合时，可能发生的现象是（）A、L1发光、L2不发光B、L1被烧坏C、L2被烧坏D、电池被烧坏4、如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是（）A．L1不亮，L2亮 B．L1和L2都亮 C．L2不亮，L1亮 D．L1和L2都不亮5、如图所示，若使灯泡L1和L2并联，下列作法中正确的是（）A 只闭合开关S1B 只闭合开关S3C 只闭合开关S1和S3D 开关S1、S2、S3全闭合6、如下三图所示的电路中，闭合开关S后灯泡L1、L2 L3的发光情况是_________二、电路图画实物图或实物图画电路图三、电路设计1、（2011•张掖）现有红、绿两只灯泡和一个电铃，两只开关，一个电池组和若干导线．利用这些材料请为收发室值班人员按要求设计一个电路，画在虚框内．并按设计电路将实物连接好．要求：红灯亮时，电铃响表示前门来人；绿灯亮时，电铃响表示后门来人．（在开关处标明所在的位置）2、小哲打算设计一个有照明系统的玩具别墅，现在手上有电源一个，开关若干个，小灯泡两个，导线若干．现在请你帮他设计一个电路，满足别墅的两个小房子里的灯可以同时亮同时暗，请把设计好的满足要求电路图画在虚线框内．3、（2010广东广州）一只玩具猫外形如图所示，猫体内有电池，猫手相当于一开关，向下压猫手，猫脸上的两个小电灯会一齐发光。

使用一段时间后，一个小电灯不亮，另一个还照常发光把你猜想的猫体内的电路图画在方框内。

电路图连接专项训练1.电路图画实物图
2.根据以下要求，完成下图中的实物连接图。

要求：使L1和L2并联，并且让S1控制L1，让S2控制L2，S3接在干路上。

并在右边画出它的电路图。

5
3.电路设计与判断
1、有一仓库，后门进货、前门取货，现有红、绿两只灯泡和一个电铃、一个电池组、两个开关，还有
若干条导线。

请你为仓库值班人员设计一个电路：电铃响同时红灯亮，表示取货人在前门按开关；电铃响同时绿灯亮，表示送货人在后门按开关。

要求在方框内画出设计的电路图，图中要标明红灯、绿灯及对应的前门、后门的开关。

2、根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图。

（导线不能交叉）
要求：（1）只闭合S 1时，红灯发光，绿灯不发光；
（2）S 1、S 2都闭合时，两灯都发光；
（3）只闭合S 2时，两灯均不发光。

S 1
S 2 S 3 第14题
红绿前门 后门
3、用线条代替导线，将图20中的电器元件连成电路。

要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组
4根据图11—18所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．。

电路连接专题练习一、作图题1.下图中是一次电学实验的实物连接图，请在下面虚线框内画出它的电路图。

2.根据图（a）所示的电路图，把图（b）中的器材连成实物电路。

3. 在下图中，根据要求连接电路图，注意元件位置不能移动，导线不能交叉。

（1）图（a）中灯L1、L2串联，S控制整个电路；（2）图（b）中灯L1、L2并联，且要求每盏灯配一个开关。

4.请将下图中的元件连接成串联电路。

5.将下图（a）所示的电路元件连接成简单电路（用铅笔画线代替导线），并在虚线框内画出这个实物电路的电路图。

才6.请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线。

7.请根据如图所示的实物图画出电路图。

8.【2008·甘肃兰州】用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来。

（导线不允许交叉）9.请按照图（1）中的电路图将图（2）中的实物连成电路。

10.请画出如下图所示的实物电路的电路图。

11.如图所示，A、B、C、D表示电路的四个接线柱，要使灯L1、L2并联连接在电池组的两极，试用笔画线代替导线把有关接线柱连接起来。

12.【2006·辽宁大连】用笔画线，将图中的器材连成电路。

（要求：两灯并联，开关控制两盏灯）13.如图所示，图（a）是玩具电扇的电路图，请在图（b）中连接它的实物电路。

14.请根据下图的实物连接情况画出相应的电路图。

15.画出如图所示的电路图，并在图上标出相应的元件符号。

16.根据图中的实物连接图画出电路图，并标出电流方向。

17.请你对照下面的电路图，把实物元件用线连接起来。

18.试根据实物图画出它的电路图，并在图上标出S1、S2、S3、L1、L2。

19. 请将图所示元件按电路图连接，连线不要交叉。

20.根据你所学过的电路连接方法画出用一个开关同时控制三盏灯的电路图。

21.按照图（甲）所示的电路图连接（乙）图实物（导线不得交叉）22.学校要举行一次知识竞赛，每轮有四组出场，在每组“抢答器”前都有一个按钮开关和一只电铃，在总显示板上有四盏不同颜色的彩灯，分别代表四个组，要求任意一组按动自己桌前的开关时，则该桌上的电铃会响，同时总显示板上代表这一组的彩灯会亮，请设计一个满足这一要求的电路。

甲 乙 丙 电路连接专题---电路图一、根据电路图连接实物图1．根据下图电路图，连接实物图2．按照右上图（a ）所示的电路图将图（b ）中的实物连接起来 3． 根据电路图连接实物图4．如上图（a ）所示电路，将图（b ）中的电路元件连接起来进行电流强度的测量。

已知通过灯泡的电流强度小于0.6安 5．（1）在图甲、乙○内填上适当的电表符号，并标出正、负接线柱。

（2）在图丙中根据标出的电流方向，从电池组、电压表、电流表三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L 1和L 2串联，且都能发光。

6． 按照电路图，将对应右图各实物元件连接起来。

V + —二、根据实物图画电路图1．根据下图画出它的电路图2．按照实物图作出电路图3． 按要求组成电路图，元件位置不要移动：（1）图甲要求：只闭合开关S 1时，电灯发光，电铃不发声；只闭合开关S 2时，电灯发光，同时电铃发声。

（2）图乙要求：L 1、L 2并联；滑动变阻器只改变L 1的电流，电流表测L 2的电流，开关控制L 1、L 2的通断。

（3）图丙要求：L 1、L 2串联；电流表测L 1的电流，电压表测L 2的电压，开关控制的L 1通断。

三、根据要求连接实物图或电路图1．将两个灯泡串联起来/将两个灯泡并联起来+—L 3L 2L 1S 2S 1L 2L 1 L 2L 1S2．要求S 为总开关，S 1控制L 1，S 2控制L 2，L 1、L 2并联，画出电路图，连接实物图3．用线条代替导线，将图中的电器元件连成电路。

要求：（1）开关K 1只控制电灯L 1，开关K 2只控制电灯L 2；（2）共用一个电池组4．按要求连接实物图，并画出电路图：（1）图甲要求：L 1、L 2并联，开关S 1控制L 1，开关S 2控制L 1、L 2。

（2）图乙要求：L 1、L 2并联，用两个电流表一次就能测出通过L 1、L 2的电流及总电流。

5．有三盏灯，一个电源，一个开关及一些导线，请按下列要求分别画出电路图。

初三物理电路图练习题电路图是物理学中重要的一部分，它用图形的形式表示了电流的流动路径和电器元件之间的连接关系。

通过电路图的练习题，可以帮助我们加深对电路原理的理解，并提高解决电路问题的能力。

下面将给出几个初三物理电路图练习题，供大家参考和练习。

练习题一：如图所示，一个电池通过开关S与一个灯泡L连接。

当开关关闭后，灯泡亮；当开关打开后，灯泡熄灭。

请回答以下问题：1. 当开关处于关闭状态时，电路处于什么状态？请解释原因。

2. 当开关处于打开状态时，电路处于什么状态？请解释原因。

3. 如果用导线代替开关，灯泡的亮度是否会有所变化？请解释原因。

练习题二：如图所示，一个电池通过开关S与一个电阻R1连接，然后再通过另一个开关T与另一个电阻R2连接，最后与一个灯泡L相连。

请回答以下问题：1. 当开关S关闭、开关T打开时，电路中的电流是否存在？请解释原因。

2. 当开关S打开、开关T关闭时，电路中的电流是否存在？请解释原因。

3. 当开关S关闭、开关T关闭时，电路中的电流是否存在？请解释原因。

练习题三：如图所示，一个电池通过两个并联的灯泡L1和L2连接。

请回答以下问题：1. 当灯泡L1损坏时，是否会影响灯泡L2的亮度？请解释原因。

2. 当灯泡L2损坏时，是否会影响灯泡L1的亮度？请解释原因。

3. 分析并描述电路中的电流分布情况。

练习题四：如图所示，一个电池通过两个串联的电阻R1和R2连接。

请回答以下问题：1. 在串联电路中，两个电阻之间的电压关系如何？2. 如果将电阻R1的阻值加倍，电阻R2的阻值保持不变，对电路的影响是什么？请解释原因。

3. 如果将电阻R2的阻值加倍，电阻R1的阻值保持不变，对电路的影响是什么？请解释原因。

以上是初三物理电路图练习题，希望对大家的物理学习有所帮助。

通过反复练习和思考这些题目，相信你能逐渐掌握电路图的解读和应用能力，为进一步学习电学打下坚实的基础。

祝愿大家能在物理学习中取得优异的成绩！。

电路图连接专题练习（一）1、根据实物图画出对应的电路图，并标出开关闭合后的电流方向2、根据电路图连接实物图，连接导线不能交叉3 ．下图中的电路连接有错误，如果错误不纠正，则当开关闭合时会出现什么现象呢？你能试着把这个错误电路改正过来吗？ 试在方框中画出改正后的电路图，并指出这个电路的连接方式：4.L 1和L 2控制L 2，S 3接5.某传达室需要在前后门都装上开关。

前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。

请按需要设计电路图。

并把实物连接成电路。

6.小明和父母三想采用投票的方式决定假期是否外出旅游，如果父母中至少一人同意，同时小明也要去的话，他们就决定去旅游。

为此，小明用三只开关、两节干电池和一个小灯泡制作了一只投票机，三人各自控制一只开关（闭合表示同意，断开 表示不同意），表决后只要灯亮就决定红灯 绿灯前门 后门S 2 S 3第A B C D a b去旅游。

请按上述要求在右边（请在开关旁注明控制的人）。

1.按照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来.2.根据实物连线图(图5至图9所示)画出对应的电路图3.对照下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图.4.两个开关S1和S2控制一盏灯.要求:闭合任意一个开关,灯就能发光,只有当开关全部断开时,灯才熄灭.根据要求画出电路图.5.一个盒子内装有三只相同的灯泡,灯泡露出盒外,且盒外有A、B、C、D四个接线柱,如图19所示.电源分别接AB、AC、CD时只有一只灯泡亮,且亮度相同;电源接BD时三只灯泡均亮,但高度较暗.试画出盒内的电路图.6.有一个电源,一只小灯泡,一个电铃,两个开关和若干导线.要按以下要求连接成一个电路:当两个开关均闭合时,灯亮,电铃响;当只有一个开关闭合时,灯亮,电铃不响;而当另一个开关单独闭合时,灯不亮,电铃也不响.试画出符合以上要求的电路图.7.某单位收发室里有电池组一个,电铃一个,红灯和绿灯各一盏,在单位的前门和后门各有一个开关,请你帮助设计一个电路,使前门来人闭合开关铃响红灯亮;后门来人闭合开关时铃响同时绿灯亮.画出电路图.8.某单位的前门后门各有一个开关,收发室内有一组电池组,一盏灯和一个电铃.请你设计一个电路,使前门来人闭合开关铃响灯亮,后门来人闭合开关只有铃响. .试画出符合以上要求的电路图9.按要求设计电路图.实验器材有两节干电池,两盏规格相同的灯泡和一只开关,要求:闭合开关时一盏灯发光,开关断开时两灯都发光.10.如图14所示.L1、L2为两盏电灯，A为电铃，S1、S2为两个开关，E为电池组.试将元件符号按下列要求连接成电路图:A和L1串联后再与L2并联,S1只控制L2,S2控制整个电路,且S2与电池组的正极相连(要求在原图上连接且导线没有交叉).11.如图15所示装置上有两只相同的小灯泡L1和L2,以及接线柱A、B、C.现用导线连接好的另一只相同的灯光L3和电池组串联后引出的两根引线去与接线柱相连.当接A、B时,L1、L2和L3都亮,并且L3要亮一些;当接B、C时,L1、L2和L3都亮,并且L3要亮一些;当接A、C时,只有L3亮.请根据上述情况画出这个装置中完整的电路连接图.12.设计一个实用电路,如图16所示方框内有两盏相同规格的小灯泡,A 、B 、C是三个接线柱,现用一组电源作检测器来了解框内两灯的连接方式,当检测器两端M 、N 与A 、B 或B 、C 相连时只有一盏灯亮,当M 、N 、与A 、C 相连时,两灯均亮,且两灯亮度较暗.请画出框内两灯的连接方式.13.王刚同学想检查一根旧导线是否折断,他手中只有一节电池,一个小灯泡和一段好的导线,请你帮他想想办法.(画出电路图)14.某控制电路的一个封闭部件上,有三个接线柱A 、B 、C 和电灯、电铃各一只(如图17所示).用导线连接A 、C 灯不亮,铃响;连接A 、B 时灯不亮,铃不响;连接B 、C 时灯亮,铃不响.请你根据上述情况画出这个部件内的电路图.15.如图18所示将电路中的元件的符号连接起来成为满足下列要求的电路.(1)只闭合开关S 1,L 1、L 2两灯都亮;(2)只闭合开关S 2,L 1、L 2两灯都不亮;(3)开关S 1、S 2都闭合,L 1灯不亮,L 2灯亮.16.如图19所示的方框内有一节电池,一个小电铃,若干导线.当A 、B 、C 、D 上什么都不接,铃不响.当用导线连接A 、B 或C 、D 时,铃也不响;当用导线连接A 、C 或B 、D 或A 、D或B 、C 铃都要响.请画出方框内的电路图.17.如图20所示的电路中,有带风扇的电电动机一只,电热丝一段,开关两只(S 1、S 2),插头一只,导线若干,利用这些器材可以连成一个有冷、热两档风的电吹风电路.要求:只闭合S 1时吹冷风,只闭合S 2时既无风又不发热,同时闭合S 1、S 2时吹热风.请你用笔画线作导线按要求将图中的元件连接起来(连线不要交叉).18．(北京市朝阳区)图1所示四个电路中，若闭合开关S ，将会造成电源短路的是19．（江苏省宿迁市）如图所示，当闭合开关S 后，电路中最容易损坏的是图1A ．灯泡LB ．电流表AC ．电压表V 1D ．电压表V 220．（福州市）图6所示电路中，当开关S 闭合后，要使电阻R 1、R 2串联，甲、乙应该接入的是A ．甲接电压表，乙接电流表B ．甲接电流表，乙接电压表C ．甲、乙都接电压表D ．甲、乙都接电流表21．(云南)一种声光报警器的电路如图3所示。

L 1L 2S电路图连接专项训练一学习指导：电路的连接分为：“由电路图连接实物图”和“由实物图画出对应的电路图”两种; 1、“由电路图连接实物图”：如果是串联电路,则按一定的次序从电源的正极向电源的负极连接,遇到什么就连什么,直到完成； 如果是并联电路,可以采取分路完成的方法——将电路分解成几条路,然后一条一条完成连接； 应该注意：实物图中的导线是不允许相交的；导线要连接到电路元件的接线柱上,不能到处乱接; 2、“由实物图画出对应的电路图”：如果是串联电路,则按一定的次序从电源的正极向电源的负极画出,遇到什么就画什么,直到完成； 如果是并联电路,可以采取分路完成的方法——将电路分解成几条路,然后一条一条完成连接； 应该注意：电路图中的导线是平、竖的要用刻度尺完成；导线的连接应该是密闭的,不能出现断裂的情况;专项训练：一、请按电路图将实物图连接完成二、请按实物图画出电路图三、请按电路图将实物图连接完成四、请按实物图画出电路图L1L2S 1S 2-+S 3S 2S 1L 2L 1+—L 1L 2S 2S 1五、请按电路图将实物图连接完成7、六、请按实物图画出电路图七、请按实物图画出电路图八、请按电路图将实物图连接完成向C 端移动时,灯泡变亮电路图连接专题训练21、根据实物图画出对应的电路图V 1V 22、根据电路图连接实物图,连接导线不能交叉4.根据下图电路图,连接实物图;画出下列情况的等效电路图:1、只闭合S 12、只闭合S 23、只闭合S 34、闭合S 2、S 3,断开S15、闭合S 1、S 3,断开S 26、闭合S 1、S 2,断开S 3画出下列情况的等效电路图:1、只闭合S12、断开S1、S2,3、闭合S1、S2,画出下列情况的等效电路图:1、断开S1、S2,2、只闭合S13、闭合S1、S2,画出下列情况的等效电路图:1、只闭合S12、闭合S2、S4,3、闭合S3、S44、闭合S2、S3、S4。
