某人工挖孔桩工程施工技术交底记录一、工程概述本工程为_____项目，位于_____，总建筑面积为_____平方米。
其中，人工挖孔桩基础部分是本工程的重要组成部分。
二、施工准备1、技术准备熟悉施工图纸和地质勘察报告，了解桩位布置、桩径、桩长、桩顶标高及持力层等设计要求。
编制施工方案，并向施工人员进行技术交底。
确定施工测量控制点，做好桩位的测量放线工作。
2、材料准备钢筋：品种、规格、质量应符合设计要求，并有出厂合格证和复试报告。
水泥：采用_____水泥，应有出厂合格证和复试报告。
砂、石子：砂采用中砂，石子采用碎石，其质量应符合相关标准要求。
护壁混凝土：采用自拌混凝土，配合比应根据设计要求提前试配。
3、主要机具设备提升设备：电动葫芦、三脚架等。
挖孔工具：短柄铁锹、镐、锤、钎等。
通风设备：鼓风机、通风管等。
照明设备：低压防水照明灯具。
混凝土浇筑设备：插入式振捣器、料斗、串筒等。
4、作业条件场地已平整，障碍物已清除，具备三通一平条件。
桩位已测量放线，并经复核无误。
施工机具设备已安装调试完毕，能正常运转。
原材料已进场，并经检验合格。
三、施工工艺流程1、放线定桩位及高程根据设计图纸和测量控制点，采用全站仪或经纬仪测放出桩位中心点，并设置十字护桩。
测量桩位地面高程，确定挖孔深度。
2、开挖第一节桩孔土方以桩位中心点为圆心，画出桩孔开挖轮廓线。
采用人工从上到下逐层开挖，每节开挖深度一般为 10m。
开挖出的土方及时运至指定地点堆放。
3、支护壁模板第一节桩孔开挖完成后，及时安装护壁模板。
护壁模板采用钢模板或木模板，模板之间用 U 形卡或螺栓连接。
模板安装要牢固，位置要准确。
4、浇筑第一节护壁混凝土护壁混凝土采用 C20 混凝土，坍落度宜为 80～100mm。
混凝土用人工浇筑，并用振捣棒振捣密实。
护壁混凝土应高出地面 200～300mm，以防杂物落入孔内。
5、检查桩位（中心）轴线及标高每节桩孔护壁做好后，必须将桩位十字轴线和标高测设在护壁的上口，然后用十字线对中，吊线坠向井底投设，以半径尺杆检查孔壁的垂直平整度。
华南路三期工程
施工技术交底记录
编号：市政施管－10
复核人：记录人：年月日
华南路三期工程
施工技术交底记录
编号：市政施管－10
复核人：记录人：年月日
华南路三期工程
施工技术交底记录
编号：市政施管－10
复核人： 记录人： 年 月 日
华南路三期工程
施工技术交底记录
编号：
市政施管－10
复核人：记录人：年月日
华南路三期工程
施工技术交底记录
编号：市政施管－10
复核人：记录人：年月日
华南路三期工程
施工技术交底记录
编号：市政施管－10
复核人：记录人：年月日
华南路三期工程
施工技术交底记录
编号：市政施管－10
复核人：记录人：年月日
华南路三期工程
施工技术交底记录
编号：市政施管－10
复核人：记录人：年月日。

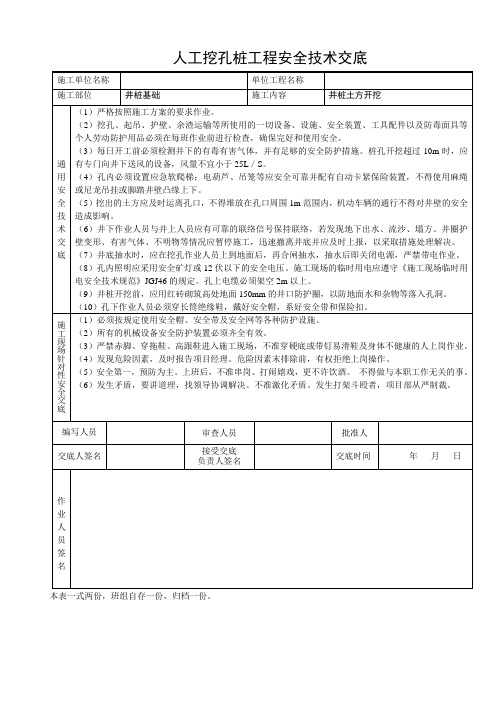

人工挖孔桩安全技术交底人工挖孔桩是一种常见的基础施工方式，但由于其作业环境特殊，存在较多的安全风险。
为了确保施工过程中的安全，保障施工人员的生命健康，特进行以下安全技术交底。
一、施工前准备1、技术准备熟悉施工图纸和地质勘察报告，了解桩位的地质情况、桩的直径、深度等设计要求。
制定施工方案，包括施工顺序、护壁形式、排水措施等，并经审批通过。
2、现场准备平整场地，清除杂物，设置排水设施，确保场地不积水。
测量放线，确定桩位，并设置好护桩。
3、材料准备准备好护壁所需的钢筋、混凝土等材料，保证材料质量符合要求。
准备好施工所需的工具，如挖孔工具、提升设备、通风设备等，并确保其性能良好。
4、人员准备施工人员必须经过安全教育培训，考核合格后方可上岗作业。
特种作业人员必须持证上岗，如电工、焊工等。
二、施工过程中的安全措施1、孔口防护孔口周围必须设置防护栏杆，高度不低于 12m，栏杆上应悬挂明显的警示标志。
孔口周边 1m 范围内不得堆放杂物和渣土，防止掉入孔内伤人。
2、护壁施工护壁混凝土应严格按照设计配合比施工，保证护壁的强度和稳定性。
每节护壁高度不得超过 1m，护壁混凝土应在当天完成浇筑。
护壁模板拆除应在混凝土强度达到 5MPa 以上时进行。
3、通风换气挖孔深度超过 5m 时，必须采用机械通风设备向孔内送风，保证孔内空气新鲜。
通风设备应定期检查和维护，确保其正常运行。
4、照明用电孔内照明应采用安全电压，电压不得超过 36V。
照明灯具应采用防水、防爆灯具，灯泡应有防护罩。
5、提升设备提升设备应完好可靠，严禁使用破旧、损坏的设备。
提升设备的绳索、吊钩等应经常检查，发现问题及时更换。
严禁人员乘坐提升设备上下孔。
6、排水措施挖孔过程中如遇地下水，应及时采取排水措施，如设置集水坑、使用水泵抽水等。
排水设备应安装可靠，防止漏电伤人。
7、土石吊运挖出的土石应及时运离孔口，不得堆放在孔口周边。
吊运土石时，孔内人员应撤离到安全位置。
人工挖孔桩技术交底一、工程概述本工程位于_____，基础采用人工挖孔桩，共计_____根。
桩径分别为_____、＿____、＿____等，桩身混凝土强度等级为_____，护壁混凝土强度等级为_____。
二、施工准备1、技术准备熟悉施工图纸及地质勘察报告，了解桩位处的地质情况。
编制施工方案，并向施工人员进行技术交底。
2、材料准备水泥：采用_____水泥，有出厂合格证及复试报告。
砂：采用中砂，含泥量不大于 5%。
石子：采用_____石子，含泥量不大于 2%。
钢筋：钢筋的品种、规格、级别应符合设计要求，并有出厂合格证及复试报告。
3、主要机具提升设备：电动葫芦、慢速卷扬机等。
挖孔工具：短柄铁锹、镐、锤、钎等。
水平运输工具：手推车等。
混凝土浇筑设备：插入式振捣器、溜槽等。
4、作业条件场地已平整，具备施工条件。
测量放线已完成，桩位已定位，并经复核无误。
现场临时水电已接通。
三、施工工艺流程1、测量放线根据设计图纸，利用全站仪或经纬仪进行桩位测量放线，确定桩位中心，并设置十字护桩，以便在施工过程中随时校核桩位。
2、挖孔人工挖孔时，应按照从上到下、逐段开挖的顺序进行。
每段开挖高度一般为 09m~10m。
开挖时，先挖中间部分，然后向周边扩挖，修成圆形。
挖土顺序应先挖中间后周边，按设计桩径加 2 倍护壁厚度控制截面。
孔内挖出的土应及时运离孔口，不得堆放在孔口周边 1m 范围内。
3、护壁施工护壁模板采用定型钢模板或木模板。
护壁混凝土应在当天挖完孔后立即浇筑，不得隔夜。
护壁混凝土应振捣密实，强度达到 5MPa 后方可拆模。
4、钢筋笼制作与安装钢筋笼在现场制作，主筋连接采用焊接或机械连接。
钢筋笼应按照设计要求设置加劲箍和箍筋，确保钢筋笼的刚度和稳定性。
钢筋笼安装时，应采用吊车或塔吊进行吊装，缓慢下放，防止碰撞孔壁。
5、混凝土浇筑桩孔挖至设计深度后，应进行孔底清理，清除孔底浮土、松石等。
混凝土浇筑前，应再次检查孔底沉渣厚度，如超过规定要求，应进行二次清孔。
人工挖孔桩质量技术交底一、工程概述人工挖孔桩是一种常见的基础施工形式，具有施工操作简便、成本较低等优点。
本工程中采用人工挖孔桩基础，旨在为建筑物提供稳定可靠的支撑。
二、施工准备1、技术准备熟悉施工图纸及地质勘察报告，了解桩位布置、桩径、桩长、桩身配筋等设计要求。
编制施工方案，进行技术交底，确保施工人员掌握施工工艺和质量要求。
2、材料准备准备好钢筋、水泥、砂、石等原材料，并确保其质量符合设计和规范要求。
钢筋应具有出厂合格证和质量检验报告，并按规定进行抽样复验。
3、施工机具准备配备挖孔所需的电动葫芦、提土桶、鼓风机、潜水泵、风镐、镐、锹、土筐等工具。
同时，准备好混凝土搅拌机、振捣棒等混凝土浇筑设备。
4、现场准备平整场地，清除杂物，设置排水沟和集水井，保证场地排水畅通。
测量放线，确定桩位中心线和桩径，并做好标记。
三、施工工艺流程1、挖孔（1）第一节桩孔开挖：先挖中间部分，然后向周边扩挖，有效控制桩孔的截面尺寸。
每节开挖深度一般为 10m 左右。
（2）支护壁模板：在挖好的孔壁上安装护壁模板，模板之间用卡具、扣件连接固定，防止模板变形。
（3）浇筑护壁混凝土：护壁混凝土强度等级应符合设计要求，一般为 C20 或 C25。
浇筑时应分层振捣密实，确保护壁的稳定性。
（4）拆除模板：护壁混凝土达到一定强度后（一般为 24 小时），拆除模板，继续下一节桩孔的开挖。
2、孔内排水、通风（1）在挖孔过程中，如有地下水渗出，应及时用水泵抽出孔外。
（2）当孔深超过 10m 时，应采用鼓风机向孔内送风，保证孔内空气流通。
3、终孔检查当挖孔达到设计深度后，应对桩孔的直径、深度、垂直度、孔底沉渣等进行检查，符合要求后方可进行下一道工序。
4、钢筋笼制作与安装（1）根据设计要求，在加工场地制作钢筋笼。
钢筋笼主筋应采用焊接连接，箍筋与主筋应绑扎牢固。
（2）钢筋笼安装时，应采用吊车或塔吊将其缓慢放入孔内，确保钢筋笼的位置和垂直度符合要求。
5、混凝土浇筑（1）混凝土浇筑前，应再次检查孔底沉渣厚度，如超过规定，应进行二次清孔。
人工挖孔桩施工技术交底1. 施工准备在施工前，应进行现场勘查，了解地质情况、地下管线、相邻建筑物等因素，确保施工安全。
根据设计图纸和施工方案，测量放线，确定挖孔桩的位置和直径。
2. 孔桩施工2.1 开挖采用人工开挖，按设计要求自上而下进行。
开挖过程中，应定期测量孔桩直径、平面位置和垂直度，确保符合设计要求。
2.2 支护当孔桩开挖至设计深度的一半时，应采取临时支护措施，如设置钢筋混凝土护壁。
护壁应根据地质条件、孔桩深度和施工周期等因素进行设计。
2.3 清孔开挖至设计深度后，应进行清孔，将孔内泥浆排出，清理孔底沉渣。
清孔过程中，应保持孔内水头高度，防止塌孔。
3. 钢筋笼制作与安装根据设计图纸，制作钢筋笼。
钢筋笼主筋应符合规范要求，箍筋间距合理。
制作完成后，将钢筋笼吊入孔桩内，安装到位。
4. 混凝土浇筑采用泵送混凝土浇筑，混凝土强度等级应符合设计要求。
混凝土浇筑前，应将孔内泥浆排净，清除孔底沉渣。
浇筑过程中，应保证混凝土充满整个孔桩，确保桩身质量。
5. 施工安全与质量控制5.1 安全措施1.施工过程中，应做好孔桩周边的安全防护，防止物料坠落、坍塌等事故。
2.施工人员应佩戴安全帽、安全带、防护眼镜等防护用品。
3.夜间施工时，应保证充足的照明，确保施工安全。
5.2 质量控制1.严格遵循施工方案和规范要求，确保施工质量。
2.定期对孔桩直径、垂直度、混凝土强度等参数进行检测，不符合要求应及时整改。
3.做好施工记录，为验收和后续施工提供依据。
6. 施工进度与成本控制1.合理配置人力、物力资源，确保施工进度。
2.控制材料消耗，降低施工成本。
3.加强施工现场管理，提高施工效率。
7. 环境保护与文明施工1.施工过程中，应做好废弃物处理，防止污染环境。
2.妥善保管施工图纸、资料，确保工程信息安全。
3.遵守施工现场管理制度，营造文明施工氛围。
其他为人工挖孔桩施工技术交底内容，施工过程中应严格按照本技术交底进行操作，确保工程质量和施工安全。
一、工程名称：（填写具体工程名称）二、施工单位：（填写具体施工单位名称）三、交底人：（填写具体交底人姓名及职务）四、交底项目（部位）：（填写具体施工项目或部位）五、交底日期：（填写具体日期）六、交底内容：1. 施工前准备- 施工人员必须经过专业培训，了解人工孔桩施工的安全技术要求。
- 施工现场应进行安全检查，确保施工环境安全。
- 严格按照施工图纸进行施工，确保施工质量。
2. 安全措施及注意事项- 孔口防护：- 孔口护壁必须高于原地面20~30cm，无人施工时井口必须加盖板，以防杂物或人员掉入孔内。
- 孔口周围设栏杆，栏杆高度不低于1.1m，夜间施工应悬挂警灯。
- 孔口四周不准堆土渣，砼护圈顶上不许放置操作工具，严防坠落伤人。
- 人员安全：- 井台面上操作人员必须时刻保持警惕，尤其在孔内作业时绝不得擅自离开岗位，要认真观察孔内一切动态，保持与孔内人员不断联系，发现问题及时处理。
- 下孔人员必须系好安全带，使用软梯或安全绳，确保安全上下。
- 严禁酒后作业，施工人员应保持良好的精神状态。
- 机械设备：- 任何情况下，提升设备不得超载运行，供人员上下用的吊笼，应专门制订实施措施，要标明额定人数并严格遵守，并经常检查、维修和保养。
- 使用台架、把杆时，卷扬滚筒上绳不得扭结有断丝现象，滚筒上的绳全部放出后剩余不得少于4圈。
- 应急措施：- 从井口到井底设置一条直径25mm的软棕绳，随深度加大，供孔内作业人员应急出孔使用。
- 井口应设置半圆形钢板护盖，当取土吊桶上下运行时，孔内作业人员在护盖下面作业。
- 供井内作业用的风镐管、通风管、抽水管、电源线等必须妥加整理临时固定，并应沿井壁边敷设，防止脱落防人。
3. 现场管理- 施工现场应设置明显的安全警示标志，提醒施工人员注意安全。
- 施工现场应保持整洁，不得堆放杂物，确保施工环境安全。
- 施工现场应配备必要的安全防护用品，如安全帽、安全带、防护眼镜等。
4. 施工过程中应注意的问题- 挖孔过程中，随时观察护壁有无裂缝、变形，及时上报，采取加固措施，以避免塌方。
