铲车铲土机构课程设计一、课程目标知识目标：1. 学生能够理解铲车铲土机构的基本构造及其工作原理；2. 学生能够掌握铲车铲土机构的各个部件名称、功能及其相互关系；3. 学生能够了解铲车铲土机构在实际工程中的应用。
技能目标：1. 学生能够运用所学的知识，分析并解决铲车铲土机构在操作过程中遇到的问题；2. 学生能够通过实际操作，熟练掌握铲车铲土机构的操作技巧；3. 学生能够运用图示、模型等方式，清晰表达铲车铲土机构的工作原理。
情感态度价值观目标：1. 学生能够培养对工程机械设备及其应用的兴趣，增强对工程领域的认识；2. 学生能够树立安全意识，了解并遵循操作铲车铲土机构时的安全规程；3. 学生能够培养合作精神，通过小组讨论、实践等形式，共同探究铲车铲土机构的相关问题。
课程性质：本课程为工程技术类课程，以理论教学和实践操作相结合的方式进行。
学生特点：学生为初中年级，具备一定的物理知识和动手能力，但对铲车铲土机构的了解有限。
教学要求：注重理论与实践相结合，通过讲解、演示、实践等多种教学手段，提高学生对铲车铲土机构的认识和应用能力。
同时，关注学生的个体差异，激发学生的学习兴趣，培养其安全意识和合作精神。
在教学过程中，将课程目标分解为具体的学习成果，以便进行有效的教学设计和评估。
二、教学内容1. 铲车铲土机构基本构造：介绍铲车铲土机构的各个部件，包括铲斗、连杆、支臂、液压缸等，并分析其作用及相互关系。
参考教材章节：第一章第二节《铲车铲土机构的基本构造》2. 铲车铲土机构工作原理：讲解铲车铲土机构的工作原理，涉及力学、液压原理等知识，使学生理解其操作原理。
参考教材章节：第一章第三节《铲车铲土机构的工作原理》3. 铲车铲土机构操作技巧：通过实际操作演示，教授铲车铲土机构的操作方法，包括启动、前进、后退、铲土、卸土等动作要领。
参考教材章节：第二章第一节《铲车铲土机构的操作技巧》4. 铲车铲土机构安全规程：强调操作铲车铲土机构时的安全事项，包括穿戴防护装备、检查设备、遵守操作规程等。
2023年装载机司机(建筑特殊工种)参考题库含答案（图片大小可自由调整）第1卷一.全能考点(共50题)1.【单选题】（）是指铲斗在最高位置，铲斗斗底与水平面成450时，斗尖到地面的垂直距离。
A、最大卸载高度B、最大卸载距离C、最小转弯半径D、最小卸载高度2.【单选题】完全拉紧手制动操纵杆时，装载机应不能起步或在不小于（）坡上能停稳。
A、2ºB、3ºC、4ºD、5º3.【单选题】装载机在行驶中，铲斗应提到动臂下铰点离地面（）左右。
A、200mmB、300mmC、400mmD、500mm4.【单选题】为了使注塑模的分型面光滑密封可靠，必须对它进行研磨加工，目前常用的研具材料是()。
A、高速钢B、硬质合金C、球墨铸铁D、弹簧钢5.【单选题】在工程上，信号电压一般多加在直流伺服电动机的()两端。
A、励磁绕组B、电枢绕组C、定子绕组D、启动绕组6.【判断题】特种设备安全监督部门和行政监察等有关部门应当为举报人进行公开表彰，并按照国家规定给予奖励。
7.【判断题】()最大极限尺寸与基本尺寸的代数差称为上偏差。
8.【判断题】建筑施工最大的特点就是产品不固定，人员流动大。
9.【单选题】（），其内容主要是对建设施工企业在设置安全生产管理机构以及专职安全生产管理人员配备（包括企业总部和施工现场）做了强化性规定。
A、《建筑施工特种作业人员管理规定》B、《危险性较大的部分项工程安全管理办法》C、《建筑施工企业主要负责人、项目负责人和专职安全生产管理人员安全生产考核管理暂行规定》D、《建筑施工企业安全生产管理机构设置及专职安全生产管理人员的配备办法》10.【单选题】模具装配机有固定式和移动式两种，固定式一般用于的装配。
A、大型、复杂模具B、小型精密模具C、大型精密模具D、中型复杂模具11.【单选题】装载机液压油箱里的液压油应在每二个（）时更换一次。
A、日常保养B、一级保养C、二级保养D、中修12.【单选题】带轮的包角α一般大于或等于（）。

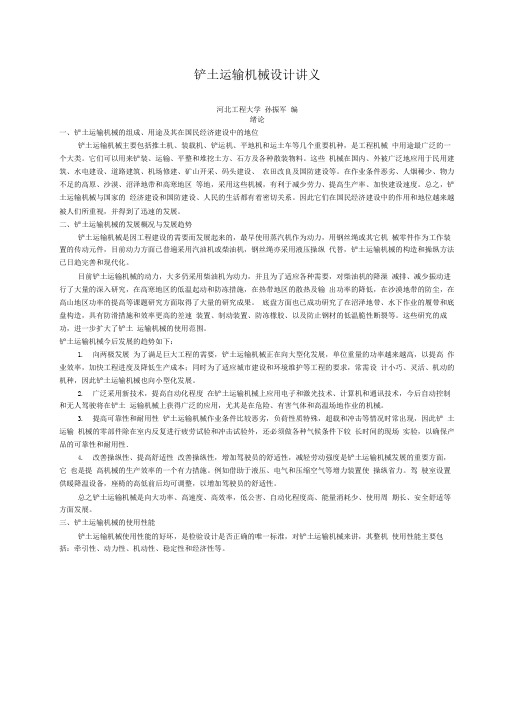

铲土运输机械设计讲义河北工程大学孙振军编绪论一、铲土运输机械的组成、用途及其在国民经济建设中的地位铲土运输机械主要包括推土机、装载机、铲运机、平地机和运土车等几个重要机种，是工程机械中用途最广泛的一个大类。
它们可以用来铲装、运输、平整和堆挖土方、石方及各种散装物料。
这些机械在国内、外被广泛地应用于民用建筑、水电建设、道路建筑、机场修建、矿山开采、码头建设、农田改良及国防建设等。
在作业条件恶劣、人烟稀少、物力不足的高原、沙漠、沼泽地带和高寒地区等地，采用这些机械，有利于减少劳力、提高生产率、加快建设速度。
总之，铲土运输机械与国家的经济建设和国防建设、人民的生活都有着密切关系。
因此它们在国民经济建设中的作用和地位越来越被人们所重视，并得到了迅速的发展。
二、铲土运输机械的发展概况与发展趋势铲土运输机械是因工程建设的需要而发展起来的，最早使用蒸汽机作为动力，用钢丝绳或其它机械零件作为工作装置的传动元件，目前动力方面已普遍采用汽油机或柴油机，钢丝绳亦采用液压操纵代替，铲土运输机械的构造和操纵方法已日趋完善和现代化。
目前铲土运输机械的动力，大多仍采用柴油机为动力，并且为了适应各种需要，对柴油机的降澡减排、减少振动进行了大量的深入研究，在高寒地区的低温起动和防冻措施，在热带地区的散热及输出功率的降低，在沙漠地带的防尘，在高山地区功率的提高等课题研究方面取得了大量的研究成果。
底盘方面也已成功研究了在沼泽地带、水下作业的履带和底盘构造，具有防滑措施和效率更高的差速装置、制动装置、防冻橡胶、以及防止钢材的低温脆性断裂等。
这些研究的成功，进一步扩大了铲土运输机械的使用范围。
铲土运输机械今后发展的趋势如下：1.向两极发展为了满足巨大工程的需要，铲土运输机械正在向大型化发展，单位重量的功率越来越高，以提高作业效率，加快工程进度及降低生产成本；同时为了适应城市建设和环境维护等工程的要求，常需设计小巧、灵活、机动的机种，因此铲土运输机械也向小型化发展。
第一章推土机1.什么叫推土机？ P127推土机是一种多用途的自行式施工机械。
它能铲挖并移运土壤、砂石。
在公路施工中，通常推土机完成路基基底的处理、路侧取土横向填筑高度不大于1m的路堤、沿公路中心纵向移挖作填完成路基挖填工程、傍山取土侧移修筑半堤半堑的路基。
在稳定土拌和场和沥青混凝土搅拌厂，还经常用推土机完成松散骨料的堆集任务。
2.3.在公路施工中，通常用推土机完成路基＿基底的处理＿＿＿＿、路侧取土横向填筑高度不大于＿1m＿的路堤、沿公路中心纵向移挖作填完成路基＿挖填工程＿＿＿、傍山取土侧移修筑＿半堤半堑的路基＿＿＿＿＿＿。
在稳定土拌和场和沥青混凝土搅拌厂，还经常用来推土机完成松散骨料的＿堆集任务＿＿＿。
4.通常中小型推土机的运距为＿30—100M＿＿＿＿；大型推土机的运距一般不应超过＿150M＿＿。
推土机的经济运距为＿50—80M＿＿＿。
5.按发动机的功率，推土机可分为那几类？超轻型，轻型，中型，大型6.小型推土机：功率在37kW以下；(2)中型推土机：功率在37—250kW；(3)大型推土机：功率在250kW以上。
7.按行走方式，推土机可分为那几类？履带式，轮胎式8.按用途，推土机可分为那几类？通用型，专用型9.按推土板安装形式，推土机可分为那几类？10.接铲刀操纵方式，推土机可分为那几类？钢索式。
液压式11.按传动方式分，推土机可分为那几类？机械传动，液力机械传动，全液压传动12.履带式推土机：其＿附着性能＿＿＿好、＿附着牵引力＿＿大，＿接地比压＿＿＿小，＿爬坡能力＿＿＿强、能适应恶劣的工作环境，具有优越的作业功能，是重点发展的机种。
13.轮胎式推土机：其＿其行驶速度＿＿＿快、＿机动性＿＿好、＿作业循环时间＿＿＿＿＿短，＿转移场地＿＿＿方便迅速且不损坏路面，特别适合城市建设和道路维修工程中使用，因制造成本较低，维修方便，近年来有较大的发展。
14.专用推土机有＿＿推土机、＿＿＿＿推土机、＿＿推土机、＿＿推土机、＿＿推土机、＿＿＿推土机、＿＿＿＿推土机等。
各章习题与答案汇总工程机械由哪几部分组成有哪几大类型工程机械的基本组成包括动力、底盘和工作装置三大部分。
共有18大类：挖掘机械；铲土运输机械；工程起重机械；工业车辆；压实机械；路面机械；桩工机械；混凝土机械；钢筋与预应力机械；装修机械；凿岩机械；气动工具；铁道线路机械；市政工程与环卫机械；军用工程机械；电梯与扶梯；工程机械专用零部件；其他专用工程机械。
铲土运输机械的技术指标有哪些铲土运输机械的技术参数包括尺寸参数、质量参数、功率参数和经济参数。
请掌握铲土运输机械的设计步骤和机型代号的意义。
1）研究设计任务，制定设计原则；2）草图设计；3）技术设计；4）工作图设计。
机型代号由三部分组成：首部表示类、组、型和特性代号；中部表示主参数代号；尾部表示变型或更新代号。
请了解铲土运输机械的行业发展动态。
略。
土有哪些性能指标强度；变形：土的含水量；天然重度；土的塑性；土的粘着性；土的自然坡度角；土与钢、土与土的摩擦系数；土的松散系数；土的粘聚力、内摩擦角；土的支承能力；土的密实度；土的孔隙度等。
描述土的塑性有哪些参数流动界限、压延界限、塑性指数。
请简述土的破坏机理土体在受压缩主应力的作用下，是沿一定方向的剪切面发生破坏的。
各种特性的土在被剪切破坏时，剪切面的方向和压缩主应力的大小都不一样，这取决于土的物理机械特性。
请利用莫尔圆分析土体在极限平衡状态下应力间的关系对无粘性土：在极限平衡状态下，最大与最小主应力之比满足：p K =+︒=)245(tan 2min max φσσ；对粘性土：在极限平衡状态下，大小主应力应满足：p p K C K C 2)245tan(2)245(tan min 2min max +=+︒++︒=σφφσσ 如何计算土的切削阻力土的切削阻力是下述各力之和：被动土压力、土体沿滑移面移动时的摩擦阻力、土沿着推土板上升与刀片和弧形板间产生的摩擦阻力的水平分力、切削刃的侧面剪断土体时的阻力。
在车辆的传动系统中，主离合器起什么作用？在使用中对它有什么要求？在设计中单片离合器和双片离合器是如何满足这些要求的？主离合器的作用有：1 保证内燃车辆平稳起步。
2 切断动力传递，使变速器挂档和换挡工作省力，减轻换挡过程中的冲击。
3 防止传动系统过载。
4 短时间停车发动机不熄火，切断外载，保证发动机空载起步。
主离合器在使用过程中要求如下：1 分离时主动件和从动件要彻底分离，以免造成变速器换挡困难。
2 主离合器接合时应柔和，传递的转矩增长要缓和，避免冲击和抖动。
3 离合器从动部分转动惯量要尽量小，使变速器换挡时惯性转矩小，容易达到同步，便于挂档。
4 保证散热性良好，并防止从动件因受热产生翘曲变形。
5 操纵机构各杆件，尤其是分离杠杆，要有防止运动干涉的构造措施，以保证离合器正常分离和结合。
6 操纵轻便，以减轻驾驶员的疲劳。
单片离合器的设计：1 分离杠杆的内端有调节螺钉，以保证3个分离杠杆的内端同时与分离套筒的止推轴承接触2 为了使离合器接合柔和，一侧摩擦片直接铆在钢盘上，另一侧摩擦片和钢盘之间装有六件波浪形弹簧片，每件弹簧片的一端以铆钉固定在钢盘上，另一端则铆接在摩擦片上。
弹簧片在自由状态下为波浪形曲面，使钢板与摩擦片之间有一定间隙。
3 在离合器接合时，分离套筒被回位弹簧拉向最后方的位置，在止推轴承与分离杠杆内端的螺钉之间，留有3-4mm的间隙。
4 从动片中间是一片薄钢盘，其上开有六条均布的径向切口，可以防止钢盘受热后变形翘曲，为了散热，离合器盖的侧面有3个窗孔，能让空气循环流动，达到良好的散热。
外壳上设有带防护网罩的通气孔。
为了防止热量从压盘传到弹簧而使弹簧受热变软，在每个弹簧和压盘之间都装有石棉隔热垫片。
5 为避免运动干涉，分离杠杆的支点不是简单的较轴，分离杠杆的支承轴的轴径比孔径略小，并且铣出一个平面，在杠杆上孔的圆柱面和支承轴平面之间还放有一根短圆柱销，以使分离杠杆在摆动的同时可有少量上、下位移，避免运动干涉。
第一章铲土运输机械第一节推土机第二节装载机第三节平地机第三篇现代工程机械整机结构分析目 录第一节推土机一、概述（一）推土机的作用用推土装置来铲挖、移运沙土等物料；用于拌和厂中松散物料的堆集。
用推土装置进行路基的修筑。
用松土器进行土壤的疏松。
用基础车来进行铲运机的助铲。
注：推土机经济运距50～80m。
公路断面构成图用推土机进行路基的修筑推土作业短片（二）推土机分类按功率分：小型、中型、大型（大于250kw）。
按行走系分：轮式、履带式。
按用途分：普通型及专用型。
按操纵方式分：钢索式、液压式。
按传动方式分：机械式、液力机械式、全液压式、电传动等四种。
按推土板的安装方式分：固定式铲刀回转式铲刀固定式铲刀：铲刀与主机纵向轴线为直角。
回转式铲刀：铲刀在水平面内可回转一定的角度。
二、推土机总体结构履带式或轮胎式推土机都由发动机、传动系统、行走装置、工作装置和操纵控制系统等部分组成。
三、推土工作装置（一）组成由刀角、切削刃、铲刀、中央拉杆、顶推架、调节拉杆、倾斜油缸、提升油缸、框销组成。
直铲式推土铲回转式推土铲轮式推土机的推土铲推土板为曲面钢板并附有可卸式刀片。
按断面型式分：推土板分开式、半开式、闭式三种。
闭式的强度、刚度最高。
按纵向结构外形分：直线型和U型两种，U型推土板积土、运土容量大，且运距稍长。
U型推土板1、并列作业法2、槽坑作业法四、松土工作装置松土装置简称松土器或裂土器，悬挂在推土机基础车的尾部。
松土器广泛用于硬土、粘土、面岩、粘结砾石的预松作业。
松土器也可凿裂层理发达的岩石，开挖露天矿山，用以替代传统的爆破施工方法，提高施工的安全性，降低生产成本。
（一）松土器的分类1.按结构型式分松土器可分为铰链式、平行四边形式、可调整平行四边形式和径向可调式四种基本型式。
现代松土器多采用平行四边形连杆机构、可调式平行四边形连杆机构和径向可调式。
固定式平行四杆机构松土器可调式松土器平行四杆机构径向可调式2.松土器按齿数分分为单齿松土器和多齿松土器，多齿松土器装有2～5个松土齿。
各章习题与答案汇总1.1 工程机械由哪几部分组成？有哪几大类型？工程机械的基本组成包括动力、底盘和工作装置三大部分。
共有18大类：挖掘机械；铲土运输机械；工程起重机械；工业车辆；压实机械；路面机械；桩工机械；混凝土机械；钢筋与预应力机械；装修机械；凿岩机械；气动工具；铁道线路机械；市政工程与环卫机械；军用工程机械；电梯与扶梯；工程机械专用零部件；其他专用工程机械。
1.2 铲土运输机械的技术指标有哪些？铲土运输机械的技术参数包括尺寸参数、质量参数、功率参数和经济参数。
1.3 请掌握铲土运输机械的设计步骤和机型代号的意义。
1）研究设计任务，制定设计原则；2）草图设计；3）技术设计；4）工作图设计。
机型代号由三部分组成：首部表示类、组、型和特性代号；中部表示主参数代号；尾部表示变型或更新代号。
1.4 请了解铲土运输机械的行业发展动态。
略。
2.1 土有哪些性能指标？强度；变形：土的含水量；天然重度；土的塑性；土的粘着性；土的自然坡度角；土与钢、土与土的摩擦系数；土的松散系数；土的粘聚力、内摩擦角；土的支承能力；土的密实度；土的孔隙度等。
2.2 描述土的塑性有哪些参数？流动界限、压延界限、塑性指数。
2.3 请简述土的破坏机理？土体在受压缩主应力的作用下，是沿一定方向的剪切面发生破坏的。
各种特性的土在被剪切破坏时，剪切面的方向和压缩主应力的大小都不一样，这取决于土的物理机械特性。
2.4 请利用莫尔圆分析土体在极限平衡状态下应力间的关系？对无粘性土：在极限平衡状态下，最大与最小主应力之比满足：p K =+︒=)245(tan 2min max φσσ； 对粘性土：在极限平衡状态下，大小主应力应满足：p p K C K C 2)245tan(2)245(tan min 2min max +=+︒++︒=σφφσσ 2.5 如何计算土的切削阻力？土的切削阻力是下述各力之和：被动土压力、土体沿滑移面移动时的摩擦阻力、土沿着推土板上升与刀片和弧形板间产生的摩擦阻力的水平分力、切削刃的侧面剪断土体时的阻力。
也可按下述经验公式计算：b g x hK B P 610=。
3.1 名词解释：自由半径、动力半径、滚动半径、理论速度、实际速度、滑转率、滚动效率、滑转效率、牵引效率、寄生功率、滑移、滑转自由半径指的是充气的轮胎在不承受载荷时的平均半径；动力半径指的是充气的轮胎承受载荷时，轮胎将发生径向变形和切向变形，此时车轮中心到驱动力作用线之间的距离；滚动半径指的是按轮胎转动时行驶过的直线距离折算出的半径；理论速度是车轮纯滚动时轮心的速度；实际速度考虑滑转之后轮胎实际行驶的速度；滑转率是由于滑转而带来的车辆实际速度的损失比例；滚动效率是描述驱动轮克服滚动阻力功耗的参数；滑转效率是描述驱动轮滑转而带来的功耗大小的比例参数；牵引效率表示行走机构的驱动效率，由滚动效率和滑转效率乘积而成；当轮胎与路面之间有滑动且滑动方向与车轮行驶方向相同时，这种滑动即是所谓的滑移；当轮胎与路面之间有滑动且滑动方向与车轮行驶方向相反时，这种滑动即是所谓的滑转；寄生功率是一种由于前后轮运动不协调而存在于多桥驱动车辆前后轮之间、通过传动系循环传动且对外不做功的功率流。
3.2 简述轮式车辆和履带车辆的行驶原理和力学平衡与功率平衡方程？车辆的行驶原理是作用在驱动轮上的力矩，通过驱动轮与地面的相互作用，使驱动轮受到一个来自地面的反作用力，即驱动力，此驱动力克服了各种阻力之后推动车辆向前行驶。
车辆驱动轮的力学平衡为0=--f k P P P 。
3.3 解释循环功率的产生原因、特征和避免措施？循环功率的产生原因是前后轮运动的不协调；特征是对外不做功，寄生于多桥驱动车辆的传动系在，增加了传动系零部件飞磨损；避免措施是在某个驱动桥的传动路线上，加装一个超越离合器或者在前后桥间安装轴间差速器。
3.4 分析履带车辆接地比压的概念和影响因素？履带单位接地面积所承受的垂直载荷，称为履带接地比压。
影响因素包括机器的结构质量、重心位置、作业工况与履带的结构尺寸等。
3.5 简述什么是车辆的附着性能？驱动轮在地面上滚动时，在驱动力矩的作用下，车轮与地的接触面上各微小单元都产生微观滑转，亦即地面各微小单元面上都产生抗滑转反力，即地面对车轮产生抗剪切反力或切线牵引力作用的同时，车轮对地面产生相对滑转，而地面会产生一种抵抗滑转的能力称为附着性能。
4.1 名词解释：动力半径、滚动半径；滑移、滑转；实际速度、理论速度；切线牵引力、牵引力、有效牵引力、附着力；滚动效率；滑转效率、牵引效率、排量比？切线牵引力是作用于牵引元件的平行于地面并沿着行驶方向的总推力，它在数值上等于驱动力矩K M 除以动力半径d r ；牵引力是牵引元件在克服自身的行驶阻力P f2之后输出的平行于地面并沿着行驶方向的推力；有效牵引力是牵引元件在克服车辆总行驶阻力之后可对外输出有效功的平行于地面并沿着行驶方向的推力；附着力是在最大滑转率下的牵引力max P P =ϕ；排量比是液压系统的实际排量与额定排量的比值。
4.2 说明牵引性能匹配的指导原则？应保证机器工作循环中可能出现的最大阻力矩不超过发动机的最大输出扭矩，以避免发动机熄火；为了获得较大的平均输出功率，应该使发动机在工作循环的大部分时间内处于调速区段上工作。
4.3 针对循环型作业机器和连续型作业机器，解释其合理匹配的条件？连续型作业机器：应该保证当工作装置以设计所要求的平均工作阻力P x 连续作业时，发动机正好在最大平均输出功率max e N 工况下工作，而行走机构则在最大生产率的工况下工作(即额定滑转率H δ工况)，即H X H KP e N KP P P P P ===δmax 。
循环型作业机器：1）由发动机扭矩决定的最大牵引力m ax e M P 应大于地面附着条件决定的最大牵引力(即附着力)ϕP ，亦即：m ax e M P ＞ϕP ；2) 发动机的额定功率工况应与行走机构的最大生产率工况相适应，即KPNeH P =H KP P δ=H P ；3) 工作装置的容量应与额定牵引力相适应，即H X P P =。
4.4 液力机械传动的机器与机械传动的机器相比，合理匹配条件有何变化？1）应首先进行发动机与变矩器的匹配，并选择确定合适的变矩器直径，得到合理的发动机与变矩器共同工作的输出特性；2）由发动机与变矩器共同工作输出特性上的最大工作扭矩m ax 2p M (%75=p η相应的变矩器输出轴最大扭矩)所决定的牵引力max 2p M P 应大于由附着条件决定的最大牵引力ϕP ，即： max 2p M P ＞ϕP；3）发动机与变矩器共同工作输出特性的最大功率工况应与行走机构的最大生产率工况相一致，即H H KP p KPN P P P ==δmax 2；4）机器在铲土过程末尾的平均最大工作阻力X P 应等于额定有效牵引力H P ，即： H X P P =；5）机器一档的理论空载行驶速度m ax T v 相对于在涡轮最大输出功率max 2N 时所对应的理论速度m ax 2TN v 之比值，应小于1.5。
4.5 静液压传动的机器与液力机械传动的机器相比，合理匹配条件有何变化？1）对静液压传动系统，由于传动比可大范围任意调节，因而不存在发动机熄火的问题，因此在匹配时应重点考虑系统的传动效率，必须使液压泵处于0.3排量比位置时的驱动扭矩低于发动机的最大扭矩。
2）为了利用全滑转保护液压系统的温升能够保持正常，应使静液压传动系统的最高匹配压力所对应的最大牵引力P kpmax 应大于地面附着力P φ ，即：P kpmax ≥ P φ；3）静液压系统的额定压力P H 对应的牵引力应匹配在行走机构的额定滑转率δH 上，并因与机器的最大工作载荷P x 匹配，即：P kpH = P δH = P x 。
4.6 如何进行发动机与变矩器的合理匹配？进行发动机与变矩器的匹配计算时，可以从变矩器的无因次原始特性入手，首先按一定的合理匹配原则进行发动机与变矩器共同工作输入特性的匹配计算，确定变矩器的循环圆直径，然后再找出变矩器涡轮轴上的的输出特性，即是发动机与变矩器共同工作的输出特性，可作为后面牵引特性的配置计算依据。
为了使变矩器能高效的输出尽可能大的平均功率，应将发动机的额定工况(最大功率点)配置在变矩器高效率工作区的中部，亦即使变矩器传动比2minmax p p i i i ηη+=的负载抛物线穿过发动机的额定点。
并选择变矩器工作效率区中部附近的3～4个位置作为发动机额定功率的匹配位置，作出共同工作的输出特性，计算平均输出功率2N 。
在比较这几个不同匹配位置时，应根据机器的不同类型对动力性和经济性指标进行综合考虑。
在确定变矩器的循环园直径时，应针对不同的机型和不同的作业工况，综合考虑全功率匹配和部分功率匹配的工作特点进行全面评价确定之。
4.7 如何进行静液压传动系统的参数选型？1）系统额定工作压力的配置应能因满足工作载荷的要求和液压元件工作寿命的要求，即液压系统的额定工作压力P H 一般以系统的最高工作压力P m 为基准，按m H P ~P ）（65.055.0=来确定；2）液压马达的参数选型应满足工作载荷和工作速度的要求，当机器在额定载荷下作业时，马达应在最大排量下工作，即马达的最大排量应按下式计算：mH m m ax m m p M q ηπ∆=2；3）液压泵的参数应满足系统工作压力和马达流量的需求。
其中，泵的工作压力等于系统的额定工作压力△P pH 、系统补油压力P r 与管路损失之和∑△P ，即：∑∆++∆=P P P P r pH p ；泵的流量由马达最大排量时的最大工作速度所决定，以满足马达的流量为基本要求，可按Q p =（1.1~1.3）Q m 计算。
4.8 如何获得平均较大的有效牵引功率？为了获得较大的有效牵引功率，首先应该使发动机在工作循环的大部分时间内处于靠近额定点的调速区段上工作。
匹配时应该保证当工作装置以设计所要求的平均工作阻力P x 作业时，发动机正好在最大平均输出功率max e N 工况下工作，而行走机构则在最大牵引效率工况下工作(即轮式车辆滑转率在10%左右，履带车辆滑转率在5%左右)。
4.9 牵引性能曲线向右扩展有何好处？牵引性能曲线向右扩展可增大机器的高效工作区域，拓展机器对不同工作阻力的适应范围，并可使机器的有效牵引功率曲线变得饱满圆润，从而增大平均的有效牵引功率，提高整机的作业性能。
4.10 解释动力因子的概念和用途？动力因子反映了在扣除风阻力后，单位机重所能获得的用来克服滚动阻力、坡道阻力、惯性阻力的切线牵引力。
可表达为：dtdv g x f D ±±=ααsin cos 。
4.11 学会利用牵引性能曲线进行整机匹配合理性的分析。
