大直径泥水盾构的多级泥水处理技术PPT培训课件

  • 格式：ppt
  • 大小：14.35 MB
  • 文档页数：54

下载文档原格式

  / 54

合集下载

盾构操作培训ppt课件

盾构操作培训ppt课件

盾构机分类及应用领域
分类
根据地质条件、隧道断面形状和尺 寸等因素，盾构机可分为土压平衡 盾构机、泥水平衡盾构机、硬岩掘 进机等类型。
应用领域
盾构机广泛应用于城市地铁、市政 管道、水利隧道、交通隧道等领域。 随着技术的不断发展，盾构机的应 用领域还将不断扩大。
02 盾构机操作规范与安全事 项
操作前准备工作
道衬砌结构。
壁后注浆
通过注浆孔向管片背后注入浆 液，填充管片与土体之间的空 隙，提高隧道稳定性。
05
盾构机接收
当盾构机到达接收井时，进行 设备拆除、洞口处理等收尾工 作。
06
05 盾构机故障诊断与排除方 法
常见故障类型及原因分析
电气系统故障
包括电机、传感器、 控制器等电气元件 的损坏或失灵。
推进系统故障
检查并更换损坏的电机、传感器、控 制器等电气元件。
刀盘驱动系统故障排除
更换磨损或断裂的轴承、齿轮、皮带 等传动部件。
推进系统故障排除
检查并更换损坏的推进油缸、推进泵、 推进阀等部件。
盾体结构故障排除
对盾体进行加固、修复或更换受损部 件，确保盾体结构安全稳定。
维修建议
定期对盾构机进行维护保养，及时发 现并处理潜在故障，确保盾构机正常 运行。
定期对盾构机进行维护 保养，确保设备处于良
好状态。
04
停机维护与保养规范
停机前应对盾构机进行全面检查，确保各 部件无故障、无损坏。
做好维护保养记录，详细记录维护保养的 时间、内容、更换的零部件等信息，以便 后续跟踪和管理。
在维护和保养过程中，应注意安全，避免 因操作不当造成人员伤害或设备损坏。
按照盾构机维护保养手册的要求，对设备 进行定期维护和保养。

盾构操作培训ppt课件

盾构操作培训ppt课件
南宁轨道交通2号线9标苏芦盾构工区
盾构操作培训
1
盾构培训
第一章 盾构机 第二章 盾构操作 第三章 掘进技术
2
第一章 盾构机
一. 盾构分类 二. 盾构施工 三. 中铁号盾构主机结构 四. 螺旋输送机 五. 管片安装机 六. 后配套 七. 辅助设备 八. 导向系统
3
一. 盾构分类
全敞开式
-手掘式、半掘式、机械式
半敞开式
-挤压式（网格式）
密闭式
-泥水式、土压式
4
二. 盾构施工
定义：使用盾构在地下掘进，边保持掌子面 稳定边在机内安全地进行开挖作业和衬砌作业 ，从而构成隧道的施工方法。 三要素：
稳定工作面：气压、土压等 开挖：人工开挖、半机械化开挖、刀盘 支护：压缩砼、管片
5
盾构施工优缺点
盾构是一个具备多种功能于一体的综合性 隧洞开挖设备,它集和了盾构施工过程中的 开挖、出土、支护、注浆、导向等全部的 功能，目前，盾构机已成为地下交通工程 及隧道建设施工的首选设备被广泛使用。 其优点如下:
1候不等受条地件面的交影通响、。河道、航运、季节、气
2能够经济合理地保证隧道安全施工。
3盾构的掘进、出土、衬砌、拼装等可实
56
d. 超挖刀的操作
• 当盾构在转弯半径小的曲线上时，有可能用到超 挖刀。
• 使用超挖刀时，先启动超挖刀泵，然后选择超挖 刀超挖的角度，即可按照预先设定的值进行工作 。
• 停止时先选择手动位，把超挖刀缩回，然后再停 止超挖刀泵。
57
e. 泡沫系统操作
泡沫系统有三种操作模式，即自动、半自动、手动 当地质条件比较理想时可以采用半自动模式，在掘进不顺 畅或是地质条件不好的时候应采用手动模式。 操作司机根据盾构机综合参数如刀盘扭矩、土压及出碴情 况等，可对泡沫剂和空气的流量进行手动调节，当掘进结 束时停止泡沫系统

5 隧道与洞室工程 泥水盾构工法ppt课件

5 隧道与洞室工程 泥水盾构工法ppt课件
概括地说，泥水加压盾构是在盾构前部 增设一道密封隔舱板，把盾构开挖面与 盾构后面和隧道空间截然分开，使密封 隔舱板与开挖面土层之间构成密封泥水 舱
在泥水舱内充以压力泥浆，刀盘浸没在 泥水舱中任务，由刀盘开挖下的泥土进 入泥水舱后，经刀盘切削搅拌和搅拌机 搅拌后构成稠泥浆
稠泥浆经过管道排送到地面，排出的泥 浆作分别处置，排除土碴，对余下的浆 液进展粘度、比重调整，重新送入盾构 密封泥水舱循环运用。
3〕混合型盾构中的水力盾构方式
在水力盾构根本概念的根底上，欧洲人设计了 一种根据地量变化情况而进展开挖面支撑方式 转换的混合型盾构。
混合型盾构可转变成泥水方式、土压平衡及紧 缩空气方式等。在盾构机运转过程中根据需求 可以完成从一种方式到另一种方式的转换，因 此其运用范围较广。
在已有的混合型盾构的工程运用例子当中，大 多数都是运转在水力盾构方式下而无需转换到 别的方式，所以也习惯地将它们归类为或称之 为水力盾构。
70年代日本污水管隧道
20km
2〕水力盾构〔欧洲体系〕
与日本的地质条件相比,在欧洲那么不同地点 差别很大，因此水力盾构的根本原理对地质的 适用范围就更灵敏。水力盾构适于一切松散地 层,如加装另外的安装还能用于岩层。
水力盾构很突出的部分是用沉浸墙隔分开挖室 〔在液体支护的隧洞开挖面附近,支护压力由 后腔的气囊调整〕以及有单独固定幅条的开式 星型刀盘。
为了搬掉妨碍物或在刀盘上进展修缮及 维护任务，开挖室中的悬浮液可以被排 出并由紧缩空气取代。悬浮液在开挖面 处构成的滤饼或泥膜层及其密封效应， 使得可以单独用紧缩空气支护隧洞开挖 面。
当与空气接触时，膨润土饼层会减薄， 为了限制漏气，应每隔一段时间对膨润 土饼层进展更新，如向隧洞开挖面放射 膨润土或将膨润土液满溢开挖室。

盾构施工技术培训讲义ppt(66张)

盾构施工技术培训讲义ppt(66张)

1.1 盾构及其工作原理
盾构施工技术
SHIELD CONSTRUCTION TECHINQUE
概念：是一种用于软土隧道暗挖施工、具有金属外壳、 壳内装有整机及辅助设备，在其掩护下进行土体开挖、 土渣排运、整机推进和管片安装等作业，而使隧道一 次成型的工作机械。
盾构是一种隧道掘进的专用工程机械，现代盾构集机、 电、液、传感、信息技术于一体，具有开挖切削土体、 输送土渣、拼装隧道衬砌、量测导向纠偏等功能。
和铣削头式） 3 机械式（全断面开挖）
OF盾构——自稳性强的围岩，各种非黏性和黏性地层在地下 水位以下地层或渗漏地层掘进时，必须用井点降水降低地 下水位。
盾构施工技术培训讲义(PPT66页)
盾构施工技术培训讲义(PPT66页)
盾构施工技术
SHIELD CONSTRUCTION TECHINQUE
盾构施工技术培训讲义(PPT66页)
目前最大的泥水盾构
盾构施工技术培训讲义(PPT66页)
盾构施工技术培训讲义(PPT66页)
盾构施工技术
SHIELD CONSTRUCTION TECHINQUE
目前最大的泥水盾构
盾构施工技术培训讲义(PPT66页)
盾构施工技术培训讲义(PPT66页)
日本泥水盾构
土压平衡盾构
盾构施工技术
SHIELD CONSTRUCTION TECHINQUE
统 可调整泥浆物性，并将其送到开挖面，保持开挖面稳
定的泥水循环系统 综合管理送排泥状态、泥水压力及泥水处理设备运转
状况的综合管理系统 泥水分离处理系统 壁后同步注浆系统
盾构施工技术培训讲义(PPT66页)
盾构施工技术培训讲义(PPT66页)
盾构施工技术

大直径泥水盾构的多级泥水处理技术.ppt

大直径泥水盾构的多级泥水处理技术.ppt

筛网：PU材料，高耐磨性。高韧性以及独特的 锥角设计不易堵塞网孔。
控制系统
a.整套控制系统由可编程序控制器（PLC）做为系统核心控制部件， 具有三种控制模式，触摸屏、工业计算机及本地控制箱。 b.系统可实时采集并显示电压、电流、流量等数据。 c.随时监控整个系统的工作状况。
触摸屏
本地控制箱
工业计算机
滤饼
三、台山核电泥水处理系统完好 率和运行成本分析
设备完好率
2010年7月份-2011年4月份 盾构机掘进时间： 泥水分离系统故障停机时间： 泥水处理系统完好率：
103744分钟； 1315分钟； 98.4%
设备运行成本分析
2010年7月份-2011年4月份
1. 掘进环数：
1737环
2. 掘进里程：
制、调浆设备
功能：
对未达标或量不够的盾构掘进所需的浆液进行调整和补充，以达到 盾构所需浆液的技术指标和所需的用量。
制浆设备
由新浆制备槽、新浆泵、新浆搅拌器、新浆贮存槽、CMC搅拌槽、 CMC搅拌器、CMC泵、阀等组成。
调浆设备
由调整池、调整池搅拌器、调整泵、剩余池、剩余池搅拌器、剩 余泵、清水池、清水泵等组成。
由底流口排出的浆液含水率约50%，进入位于下方的二级脱水筛，经 二级脱水筛脱水后，将含水率降至≤ 25%，并由二级脱水筛前方排出。
二级旋流器
二级旋流采用国际知名品牌 美国KREBS GMAX系列的旋流器。
当入旋流器浆液比重为1.2-1.3时，能将其浓缩 至1.5-1.8.
a.整体采用特殊耐磨橡胶制成，使用 寿命长。 b.旋流器切割点20μm。 c.分离效率90%以上。
制、调浆原理图
压滤设备
特点
结构简单，运行稳定可靠，维修、维护方 便。 主机设计年限达20年以上。 装机功率小，例如一台过滤面积为230m2 压滤机并配置两台80m3/h入料隔膜泵，该入 料隔膜泵与主机采用同一动力源，装机总功 率仅为37kw，实际使用功率为额定功率的80% 以下。 立式双油缸加三角曲柄装置 独特的滤室同步入料，入料速度快，成饼 均匀。 快速分段打开

泥水平衡盾构施工技术概论章龙管课件

泥水平衡盾构施工技术概论章龙管课件
细颗粒含量多则碴土能形成不透水的流 塑体，能够充满土仓的每个部位，以便建立 压力并传递到切削面支撑土体，压力平衡可 以实现。
粗颗粒含量高的碴土不能形成具备这种 功能的碴土，因而不能实现土压平衡,只能借 助于泥水平衡盾构大比重的泥浆悬浮液，形 成泥膜并传递压力。
从掘进的角度，泥水平衡盾构机也适用 于细颗粒土层，但细颗粒浆液的泥水分离难 度大，投入大，场地要求高。
31
4、管片安装和盾尾壁后注浆系统
主要作用是为开挖后的空间提供支撑和及时充填盾构机外 壳前移后留下的空间。包括管片安装机、吊机、注浆泵和相 应管路。
管片安装机结构示意图
同步注浆示意图
32
第四章 术
泥水平衡盾构施工关键技
33
盾构始发 盾构到达
34
（一） 盾构始发、到达
一般来说，盾构始发和到达技术的关键在于洞口地基加固范围、效 果和洞圈止水密封的效果。
运输轨线
高压电缆 备用管路 循环水管 排污管
人行走道
40
成型隧洞
（二）泥水压力设置 • 泥水压力采用静止土压力（水土分算）作为控制上限，
主动土压力作为控制下限。穿越密集建筑物时压力设定 值靠近上限。一般根据地层性质，砂土、粉土、粉质粘 土等渗透系数较大的地层，采用水土分算。地面荷载偏 压的情况下，压力设定值宜取超载和无荷载的中间值。 • 判断合理性的依据： • A、压力设定要不断摸索，通过地表沉降及时修正。 • B、在渗透性大的地层，利用泥浆漏失量作为检验压力 设定是否合理为依据是可行的。 • 工程施工过程中，根据各项参数分析，总结出适应于该 工程的泥水压力参考计算公式。
44
盾构控制
盾构掘进同步注浆控制
盾构掘进
45
（四）壁后注浆

泥水平衡盾构施工 ppt课件


内容 编号
检查 项目
标准
1 加固土体强度 ≥1MPa
检查 方法
备注
在每条隧道开挖线外侧施工2 个钻孔取芯检查。
（钻孔深度至开挖线底部）
取岩土芯进行 抗压强度试验
2
加固体渗透性
≤1立方/d 在洞门范围上下左右及中心各 不得漏泥砂 施工钻孔1个，检查其渗水量。
钻孔要打穿地 下连续墙
3 加固体匀质性 加固体均匀 利用钻孔取芯进行检查
现场判定
华中科技大学工程管理研究所
武汉地铁安全预警系统与咨询服务
（4）王宗区间 ①水文地质 开挖面位于粉质粘土加砂、粉细砂，地下水丰富、 水位高且具有承压特征。 ②端头加固及降水 盾构始发端头采用高压旋喷桩加固，始发前降水至 开挖面以下1m。
华中科技大学工程管理研究所
武汉地铁安全预警系统与咨询服务
华中科技大学工程管理研究所
武汉地铁安全预警系统与咨询服务 华中科技大学工程管理研究所
武汉地铁安全预警系统与咨询服务 华中科技大学工程管理研究所
武汉地铁安全预警系统与咨询服务
二
盾构施工
华中科技大学工程管理研究所
武汉地铁安全预警系统与咨询服务
1、端头加固
常见的土体加固技术主要有高压旋喷法、深层搅拌桩、 SMW工法、冻结法等。 深层搅拌桩：利用深层搅拌机械，用水泥作为固化剂与地 基土进行原位的强制粉碎拌合，待固化后形成不同形状的 桩、墙体或块体等。
泥膜形成：当泥水压力大于地下水压力时，泥水渗入 土壤，在土壤间隙形成一定比例的悬浮颗粒，被捕获并集聚 于开挖面，泥膜就此形成。随着时间的推移，泥膜的厚度不 断增加，渗透抵抗力逐渐增强。当泥膜抵抗力远大于正面土 压时，产生泥水平衡效果。
华中科技大学工程管理研究所

泥水盾构培训


一、泥水盾构施工技术 3、功能组成
(4) 泥水分离处理系统 泥水分离处理系统是将切削下来的土砂形成的泥
水, 通过流体进行输出地面后, 经分离成土砂和水, 最 后将土砂排弃的处理系统。在这个处理系统中, 将大 直径砾石和砂作机械筛分, 小颗粒粉砂土、粘土胶体 用凝集剂使其形成团粒后, 采取强制脱水。通过一次 处理分离大颗粒, 二次处理分离小颗粒和泥水处理后, 部分泥水再次与开挖面循环, 其中泥水浓度的控制、 开挖面稳定、泥水处理设备的运转以及弃土等所有各 个环节, 是作为泥水加压式盾构工法系统的一部分。
上海斯美科汇建设工程咨询有限公司
一、泥水盾构施工技术 1、原理
支护泥水在泥水盾构掘进中起着重要作用：
①在开挖面土体表面形成泥膜，泥膜厚度随渗透时 间增加而增加，从而有效提高渗透抵抗力。 ② 支承、稳定正面开挖面土体。 ③盾构借助泥水压力与正面土压产生泥水平衡效 果，有效支承正面土体。 ④对刀盘和刀头等切削设备有冷却和润滑作用。
控制系统含盾构机的自动导向控制，不另介绍。
上海斯美科汇建设工程咨询有限公司
一、泥水盾构施工技术 3、功能组成
(3) 控制系统 （含自动导 向系统）
左图为小松 盾构机控制屏
上海斯美科汇建设工程咨询有限公司
一、泥水盾构施工技术 3、功能组成
小松盾构机的自动导向系统显示屏
上海斯美科汇建设工程咨询有限公司
上海斯美科汇建设工程咨询有限公司
一、泥水盾构施工技术 3、功能组成
(5) 盾尾壁后注浆系统
盾尾壁后注浆的主要目的是控制地面沉降, 防止 向管片内漏水, 使土压力作用均匀以及使管片组成的 衬砌环早期稳定, 防止管片上浮、侧移和错台。
背填注浆方式, 根据其实施时期可进行如下分类: a) 同步注浆方式

天津学习总结天津直径线盾构配套泥水处理系统培训资料


二、泥水处理系统：
• 天津地下直径线工程所采用的泥水处理 系统包括一套ZX-1500E泥水分离系统、 一套1500m3/h的调浆系统、一套 40m3/h的制浆系统及两台压滤配套废浆 系统等。
（一）、泥浆分离设备
• 整个泥水分离系统 用了三台预筛器 YSC-600、三台 一级泥浆处理装置 ZX-500DB和三 台二级泥浆处理装 置ZX-500DD 。

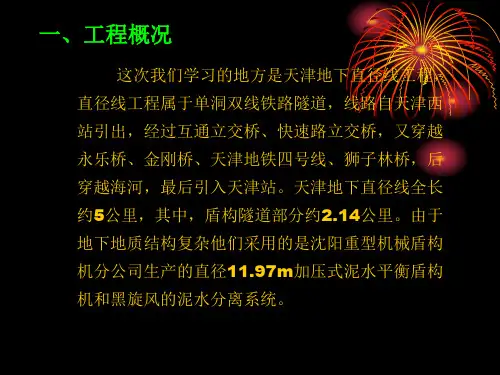

一、工程概况
这次我们学习的地方是天津地下直径线工程， 直径线工程属于单洞双线铁路隧道，线路自天津西 站引出，经过互通立交桥、快速路立交桥，又穿越 永乐桥、金刚桥、天津地铁四号线、狮子林桥，后 穿越海河，最后引入天津站。天津地下直径线全长 约5公里，其中，盾构隧道部分约2.14公里。由于 地下地质结构复杂他们采用的是沈阳重型机械盾构 机分公司生产的直径11.97m加压式泥水平衡盾构 机和黑旋风的泥水分离系统。
• 由于地质为粘土层，泥水分离困难，现在盾构机每天 推进速度3-4环，推进一环大概3.5小时，拼装一环大 概2.5小时左右。在推进过程中会因为泥水分离跟不上 而停止推进，泥水循环10分钟带出开挖仓内的粘土。 影响整个工程进度的就是泥水处理系统跟不上，由于 地质层为粘土层，泥水分离困难，泥浆比重降不下来。 该工程地段处于天津市中心位置，无法弃浆，从而导
ZX-500(30)单元
ZX-500(10)单元
泥水分离设备处理能力
• 处理能力：泥水分离设备的处理能力为 1500m3/h，泥浆处理平均流量1250m3/h； 要经过预筛和两级旋流分离处理。
• 预筛能筛分出大于3mm的颗粒，一级旋流器 加压分离精度D50=28μm，45μm以上的分离 效率大于90%。二级旋流器加压分离精度 D50=11μm，17μm以上的分离效率大于 90%，并安装二级底流脱水装置，二级脱水筛

大型泥水盾构施工中的泥水处理

大型泥水盾构施工中的泥水分离处理系统第一章绪论一、泥水加压式盾构及其泥水分离处理系统概述盾构法施工已有 余年历史，随着科学水平的不断提高，盾构技术也得到不断发展和完善。

至今，盾构已发展成为软土地层修建隧道的一种专用施工机械，盾构施工法也已成为当今城市隧道和地铁工程中不可缺少的一种施工法。

为了满足城市隧道建设的地表沉降控制和加快施工速度，泥水加压式盾构逐渐发展并成熟，泥水加压式盾构用泥浆代替气压，用管道输送代替轨道出土，加快了掘进速度，改善了劳动条件和施工环境，能较好地稳定开挖面和防止地表隆陷，成为当今一种划时代的盾构新技术。

年，上海采用直径 泥水加压式盾构，成功穿越 浅覆土河床和 超浅覆土软土地层，完成延安东路南线水底公路隧道施工，标志着中国隧道施工技术已达到国际先进水平。

近来，上海市相继开始建设大连路和复兴东路越江隧道工程，并采用直径 泥水加压式盾构施工，为该施工工艺在软土地基中施工提供了广阔的舞台。

泥水加压式盾构是在机械掘削式盾构的前部刀盘后侧设置隔板，它与刀盘之间形成压力室，将加压的泥水送入泥水压力室，当泥水压力室充满加压的泥水后，通过加压作用和压力保持机构，来谋求开挖面的稳定。

盾构推进时由旋转刀盘切削下来的土砂经搅拌装置搅拌后形成高浓度泥水，用流体输送方式送到地面。

在地面调整槽中，将泥水调整到合适地层土质状态后，由泥水输送泵加压后，经管路送到开挖面泥水压力室，泥水在稳定开挖面的同时，将刀盘切削下来的土砂搅成浓泥浆，再由排泥泵经管路输送到地面。

被送到地面的泥水，根据土砂颗粒直径，通过一次分离设备和二次分离设备将土砂分离并脱水后，排去分离后的水，经调整槽进行再次调整，使其成为优质泥水后再循环到开挖面。

二、泥水平衡机理及指标、泥水平衡机理泥水平衡盾构是在切削刀盘与隔板之间形成的密封舱中，注入满足施工要求压力的泥浆，使其在开挖面形成泥膜，支承正面土体，并由安装在正面的大刀盘切削土体表层泥膜，由刀盘开口进入密封舱与泥水混合后，形成高密度泥浆，由排泥泵及管道输送至地面进行处理，整个过程通过建立在地面中央控制室内的泥水平衡自动控制系统统一管理。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

隔膜泵入料
与压滤机闭路控制。
充分满足脱水过程中的低压力、大流量; 高压力、小流量的工艺要求。
扬程高。
高保压性能，可长时间保压，对压滤机 、隔膜泵本身无损害。
与主机同一动力源，不需要额外的动力 驱动。
吹风阀组
采用侧向吹风，高压风穿透滤饼 进行气水置换，进一步降低滤饼 水份。
采用反向吹风清洗滤布、清洗效 果好、滤布使用寿命长。
二级脱水筛
a.属我公司独有的二级脱水技术，采用 高频振动电机提供振动力，对超细颗粒 脱水分离具有显著效果。 b.振动筛可变角度范围为-5°至+2°。
c典型的筛面尺寸有：长 x 宽(单位:米) 1.5x3.0、1.8x3.3、2.1x3.6。 d.出渣含水率≤25%，可直接运输。
振动电机：国际知名品牌，意大利VENANZETTI 。该电机防护等级IP66，可全天候室外作业。
由底流口排出的浆液含水率约50%，进入位于下方的一级脱水筛，经一级 脱水筛脱水后，将含水率降至≤ 25%，并由一级脱水筛前方排出。
一级旋流器
HC系列旋流器为我公司自主研发, 经过国内外多个现场的成功使用， 积累了丰富的经验。。
a.旋流器采用独特双锥角设计。 b.采用全耐磨橡胶内衬，厚度20mm，使 用寿命长。 c.旋流器切割点74μm。 d.分离效率85%以上。
筛网：PU材料，高耐磨性。高韧性以及独特的 锥角设计不易堵塞网孔。
控制系统
a.整套控制系统由可编程序控制器（PLC）做为系统核心控制部件， 具有三种控制模式，触摸屏、工业计算机及本地控制箱。 b.系统可实时采集并显示电压、电流、流量等数据。 c.随时监控整个系统的工作状况。
触摸屏
本地控制箱
工业计算机
2605.5米
3. 配件消耗总价：
181382元
4. 配件消耗成本（元/米）：69.6元
四、设备优化升级
目的： 1、持续地提高设备性能，最大化满足复杂的地质
对泥水处理设备的性能要求。 2、不断降低设备的投入以及运行成本。
提纲
1、大块分离机开发使用 2、振动筛加宽加长设计 3、振动筛角度调整 4、筛网改造 5、一级旋流 6、工艺流程调整 7、设备整体结构调整
提纲
一、泥水处理系统的作用 二、泥水处理系统的组成及工作原理 三、设备完好率和运行成本分析 四、设备优化升级
一、泥水处理系统的作用
提供泥水盾构掘进施工所需的合格浆液。
将盾构切削下的土砂与泥浆混合物进行分离和处理，泥浆 回收调整利用。
剩余泥浆进行固液分离，滤液水循环利用，达到零排放。
二、泥水处理系统的组成
隔膜式滤板
结构稳定可靠。
压榨压力高，可达0.6—1.0 MPa。
隔膜寿命大于3年。
隔膜与滤板为分体式，更换简单、费 用低。
APN18SL40M型压滤设备全景图：左边是主机，右边是隔膜泵。
1、压紧滤板 2、压滤 3、一次吹风
压滤设备工作过程
4、挤压
6、二次吹风
5、隔膜压榨
7、卸饼
现场采集的滤液水 固含率≤2g/L 现场采集的滤饼 含水率≤25%
滤饼
三、台山核电泥水处理系统完好 率和运行成本分析
设备完好率
2010年7月份-2011年4月份 盾构机掘进时间： 泥水分离系统故障停机时间： 泥水处理系统完好率：
103744分钟； 1315分钟； 98.4%
Байду номын сангаас
设备运行成本分析
2010年7月份-2011年4月份
1. 掘进环数：
1737环
2. 掘进里程：
由底流口排出的浆液含水率约50%，进入位于下方的二级脱水筛，经 二级脱水筛脱水后，将含水率降至≤ 25%，并由二级脱水筛前方排出。
二级旋流器
二级旋流采用国际知名品牌 美国KREBS GMAX系列的旋流器。
当入旋流器浆液比重为1.2-1.3时，能将其浓缩 至1.5-1.8.
a.整体采用特殊耐磨橡胶制成，使用 寿命长。 b.旋流器切割点20μm。 c.分离效率90%以上。
2、特点：高频振动、可变角 度。
现场粗筛安装实例
特点： 1、可变角度，角度变 化范围-3°至+15°。 2、独特的双层式设计 ，分离效能更高。 3、高频振动。 4、装机功率低，振动 马达使用寿命长。
处理的渣土情况
粘土
花岗岩
一级分离
1、由一级旋流器、一级脱水筛组成。 2、功能：
一级旋流器的切割点设定为74微米，即由一级旋流器将浆液中大于74μm 的颗粒分离出，并由一级旋流器的底流口排出。
制、调浆原理图
压滤设备
特点
结构简单，运行稳定可靠，维修、维护方 便。 主机设计年限达20年以上。 装机功率小，例如一台过滤面积为230m2 压滤机并配置两台80m3/h入料隔膜泵，该入 料隔膜泵与主机采用同一动力源，装机总功 率仅为37kw，实际使用功率为额定功率的80% 以下。 立式双油缸加三角曲柄装置 独特的滤室同步入料，入料速度快，成饼 均匀。 快速分段打开
制、调浆设备
功能：
对未达标或量不够的盾构掘进所需的浆液进行调整和补充，以达到 盾构所需浆液的技术指标和所需的用量。
制浆设备
由新浆制备槽、新浆泵、新浆搅拌器、新浆贮存槽、CMC搅拌槽、 CMC搅拌器、CMC泵、阀等组成。
调浆设备
由调整池、调整池搅拌器、调整泵、剩余池、剩余池搅拌器、剩 余泵、清水池、清水泵等组成。
一级脱水筛
a.振动筛可变角度范围为-5°至+2°。 b.典型的筛面尺寸有：长 x 宽(单位:米) 1.5x3.0、1.8x3.3、2.1x3.6。
c.出渣含水率≤25%，可直接运输。
二级分离
1、由二级旋流器、二级脱水筛组成。 2、功能：
二级旋流器的切割点设定为20微米，即由二级旋流器将浆液中大于 20μm的颗粒分离出，并由二级旋流器的底流口排出。
1、大块分离机的开发使用 目的：
在粘土地质层，泥渣在进入粗筛前，先由大 块分离机进行初步分离，去除大块粘土，可使粗 筛在粘土地质层分离更加细化，有效降低后续脱 水筛处理量。
泥水分离部分 制、调浆部分 压滤部分
泥水分离部分
1、大块分离机 2、粗筛 3、一级分离 4、二级分离
泥水分离部分
泥水分离设备
组成： 1、粗筛 2、一级分离： 一级旋流器+一级脱水筛 4、二级分离： 二级旋流器+二级脱水筛
泥 水 分 离 设 备 工 作 示 意 图
粗筛
1、功能：筛选出4mm以上颗 粒，渣土含水率≤25%，满足 直接运输。
