10kV开闭所供配电工程设计摘要：随着国家经济的迅速发展，电力工程也在如火如荼地开展。
然而，在10kV开闭所的配电工程中，在开展电网规划设计工作方面，10kV电力用户的技术水平普遍不高，并且在规划设计领域也没有相关的技术规程和管理体系约束，因此，供电总体规划方案和技术管理体系均不够完善。
本文主要围绕10kV的供配电网的发展规律和基础建设问题展开了探讨，并着重对10kV用户供电的自动开闭场所的规划设计问题展开了研究，主要就是为了提高供电规划设计的质量，使供配电网的规划设计更加符合发展规律，建设地更为合理和稳定，更加方便电力用户，并希望能够为相关的研究人员提供一定的借鉴和帮助。
关键词：10kV；开闭所；规划1引言10kV电力用户，是指10kV电压等级供电的电力使用客户，该类用户主要是在10kV电压的配电线路上获得和利用电力。
在电能系统中，10kV电力用户是整个系统的终端，是最为重要的组成部分，并且作为直接使用电力的用户，是最终的受益者。
除此之外，对10kV电力用户所在地区开展的电网规划设计上比较薄弱，在规划设计领域也没有相关的技术规程法律的束缚。
所以对10kV用户的供电系统规划和工程设计上开展探索与研究就十分需要。
210kV由用户供电工程开闭所规划设计2.1开闭所概述当10kV系统中有多台配变或要求多路10kV接出线时，就必须建立10kV开闭所，以达到由电源分配负载的要求。
开闭所是供电系统的供电线路与负载线路的开关处，作为分配电源、分配电力的设备[1]。
开闭所内电气设备包含10kV配电装置、电压互感器柜、站变柜，二次设备则包含了防护、检测、监视、通讯、交直流装置和通讯装置等。
对开闭所系统的电力安全性、电力分配和电源安全性都起着很关键的作用，同时也有利于对各种电源回路的正常运行与管理。
2.2开闭所设计主要内容和基本要求开闭所建设的主要任务包括：开闭所站址选定和勘察；一、二级设施布置；主接线选型；高压配电装置选择与设置。
国家电⽹公司10kV配电⽹典型设计沿⾰与发展摘要：⽂章回顾了国家电⽹公司10kV配电⽹⼯程典型设计发展历程，对⽐了不同阶段配电⼯程、架空线路⼯程和电缆敷设⼯程的典型设计成果差异，介绍了典型设计编制基本原则，重点分析了2015版典型设计成果在设计深度、统⼀性、适⽤性和先进性⽅⾯的特点，展望了10kV配电⽹⼯程典型设计的发展⽅向。
0引⾔配电⽹是电⽹重要组成部分，是保障电⼒配得出、落得下和⽤得上的重要基础设施。
随着我国经济社会持续发展和⼈民⽣活⽔平⽇益提⾼，电⽹发展⾯临更⼤的机遇与挑战，电⽹规划建设要求⽇益提⾼。
1998年我国启动了城市和农村配电⽹改造⼯程，电⽹规划建设中存在的“重发、轻供、不管⽤”的局⾯得到改善。
2015年我国启动了《配电⽹建设改造⾏动计划（2015—2020年）》，提出了“加强统⼀规划，健全标准体系”等⼗⼤重点任务和建设“城乡统筹、安全可靠、经济⾼效、技术先进、环境友好”的配电⽹络设施的发展⽬标，为未来配电⽹规划建设指明了⽅向。
10kV配电⽹⼯程数量庞⼤、单体⼯程⼩、建设周期短。
随着配电⽹建设投⼊的不断增加，⼯程建设效率和质量将成为有效落实我国配电⽹建设改造⾏动计划的关键。
⼀直以来，国家电⽹公司始终坚持在电⽹建设⼯程中贯彻“三通⼀标”（通⽤设计、通⽤设备、通⽤造价和标准⼯艺）理念，以10kV配电⽹⼯程典型设计成果为龙头，持续完善提⾼了配电⽹⼯程建设效率和质量。
为“⼗三五”期间持续提升配电⽹⼯程设计质量，进⽽提⾼⼯程建设质量提供了有⼒保障。
本⽂⾸先回顾了国家电⽹公司10kV配电⽹⼯程典型设计发展历程，对⽐分析了不同阶段配电⼯程、架空线路⼯程和电缆敷设⼯程典型设计成果差异，分析了2015版典型设计成果特点，展望了10kV配电⽹⼯程典型设计发展⽅向。
1、10kV配电⽹典型设计沿⾰1.1国家电⽹公司总部层⾯国家电⽹公司的10kV配电⽹⼯程典型设计始于2002年，经历了3个主要发展阶段。
1）第⼀阶段（2002～2006年）以总结推⼴经验为主，国家电⽹公司前⾝国家电⼒公司发输电运营部，通过系统总结城⽹和农⽹⼯程设计成果，组织完成《10kV开闭所、配电站、箱式变电站和电缆分⽀箱典型⽅案图集》。

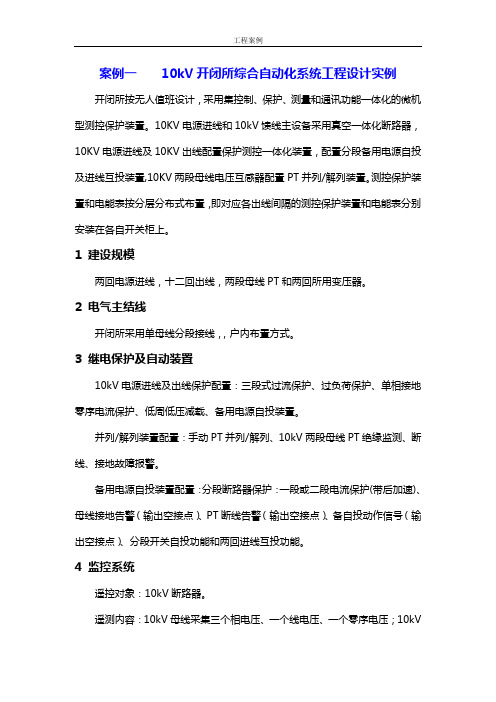

案例一10kV开闭所综合自动化系统工程设计实例开闭所按无人值班设计，采用集控制、保护、测量和通讯功能一体化的微机型测控保护装置。
10KV电源进线和10kV馈线主设备采用真空一体化断路器，10KV电源进线及10KV出线配置保护测控一体化装置，配置分段备用电源自投及进线互投装置,10KV两段母线电压互感器配置PT并列/解列装置。
测控保护装置和电能表按分层分布式布置，即对应各出线间隔的测控保护装置和电能表分别安装在各自开关柜上。
1 建设规模两回电源进线，十二回出线，两段母线PT和两回所用变压器。
2 电气主结线开闭所采用单母线分段接线，，户内布置方式。
3 继电保护及自动装置10kV电源进线及出线保护配置：三段式过流保护、过负荷保护、单相接地零序电流保护、低周低压减载、备用电源自投装置。
并列/解列装置配置：手动PT并列/解列、10kV两段母线PT绝缘监测、断线、接地故障报警。
备用电源自投装置配置：分段断路器保护：一段或二段电流保护(带后加速)、母线接地告警（输出空接点）、PT断线告警（输出空接点）、备自投动作信号（输出空接点）、分段开关自投功能和两回进线互投功能。
4 监控系统遥控对象：10kV断路器。
遥测内容：10kV母线采集三个相电压、一个线电压、一个零序电压；10kV线路采集三相电流；10kV分段采集三相电流；所用电380V侧采集三相电压，三相电流，一个线电压；直流系统采集直流充电电流、直流充电电压、直流母线电压(并设置越线告警）、操作电压；温度信号采集室内温度，室外温度。
遥信内容：10kV断路器位置信号；断路器弹簧未储能信号；手车试验、运行位置信号（手车柜）；保护装置动作及异常信号；控制回路断线信号；备用电源自投动作及异常信号；PT断线信号；PT并列信号；消防报警信号。
5 防误系统为了保证供电可靠，防止误操作事故发生，采用具备可靠性高的强制性的机械五防开关柜，配置一套防误综合操作系统，采用液晶触摸屏，该系统具有完整的五防功能，对电气设备进行集中监测、控制、操作、遥信遥测量显示、报警等功能。
北京电力公司配网五统一技术标准(设计篇)配网开闭站配前言按照国家电网公司统一要求，北京电力公司积极开展了10kV开闭站站配电室的典型设计工作，按照国家电网公司的模块化设计要求，结合北京电网高可靠性供电要求的特点，在总结北京电力公司多年配电网设计经验的基础上，组织设计单位、配电专家和运行单位共同编写了《10kV开闭站配电室典型设计》。
典型设计内容包括设计细则和模块化设计方案。
设计细则中在明确接线方式、设备选型原则的基础上，重点考虑了站内照明、通风、消防、设备标识等标准化的要求，将北京电力公司红旗站要求落实到典型设计中；在模块化设计方案中，除采用了典型的双电源接线方式外，还考虑了解决老旧开闭站重载问题的三电源开闭站接线方式；为提高供电可靠性，解决因系统波动和倒闸操作给居民造成的停电问题，在朝阳供电公司开展低压合环倒闸操作试点工作的基础上，规范了低压合环的详细技术要求，为此项工作的推广创造了条件。
《10kV开闭站配电室典型设计》作为北京电力公司开展配电网设计工作的规范性文件，今后新建配电网工程必须严格按照典型设计进行，若有不符合典型设计的内容必须由公司典型设计工作小组进行审核，并经过公司生产技术部的确认，也请公司所属各设计单位和各供电公司的技术人员在实际工作中严格把关，保证典型设计的有效执行。
10kV开闭站配电室典型设计工作在公司领导的高度关注下，通过设计单位历时半年多的努力，并经过公司配电专家和各供电公司技术人员的认真审核，以及很多退休老专家的亲身参与和言传身教，再此一并表示感谢！批准人：王风雷领导小组成员：牛进苍、郭建府、刘磊、陈强、卢立君顾问：王颂虞、郭鹏武编写小组成员：陈国峰、李勤、阎林妹、孙守龙、官志勇、高天佐、陈尚、贺缨、罗春、马磊、马晓东、杨洋、陈庆来、赵治国、马友军、杨宏声、王国纯目录第1章配电工程典型设计编制依据 (2)1.1设计原则 (2)1.2编制依据性文件 (2)1.3典型方案的相关说明 (4)第2章配电工程典型设计方案说明及一览表 (14)2.1典型设计方案及模块说明 (14)2.2典型设计模块一览表 (16)2.3子模块一览表 (18)第3章配电工程典型设计方案 (19)3.1开闭站典型方案KA-2-1-BJ、KA-2-2-BJ、KA-2-3-BJ ............................................................................................................. 错误!未定义书签。
目录第1篇总论 (1)1 概述 (1)1.1 典型设计的目的 (1)1.2 典型设计的原则 (1)1.3 运用典型设计工作方式 (2)2 典型设计依据 (2)2.1 设计依据性文件 (2)2.2 主要设计标准、规程规范 (3)2.3 主要电气设备技术标准 (4)3 电缆敷设典型设计技术原则 (5)3.1 概述 (5)3.2 电气部分 (5)3.3 土建部分 (8)4 推荐模块技术组合 (11)4.1 电缆电气模块 (11)4.2 电缆敷设模块 (12)4.6模块设计文件 (15)第2篇电缆电气典型设计（电气模块） (16)5 设计说明 (16)5.1 总的部分 (16)5.2 电气部分 (16)6 使用说明 (20)6.1 概述 (20)6.2 模块说明 (20)6.3 基本使用步骤 (20)第3篇电缆敷设典型设计（A模块，直埋敷设） (21)7 设计说明 (21)7.1 总的部分 (21)7.2 土建部分 (21)8 使用说明 (22)8.1 概述 (22)8.2 模块说明 (22)8.3 基本使用步骤 (22)9 设计图 (23)第四篇电缆敷设典型设计（B模块，排管敷设） (26)10 设计说明 (26)10.1 总的部分 (26)10.2 土建部分 (28)11 使用说明 (30)11.1 概述 (30)11.2 模块说明 (30)11.3 基本使用步骤 (30)12 设计图 (31)第五篇电缆敷设典型设计（D模块，电缆隧道敷设） (39)13 设计说明 (39)13.1 总的部分 (39)13.2 土建部分 (39)13.3 隧道附属设施部分 (40)14 使用说明 (40)14.1 总的部分 (40)14.2 模块说明 (40)14.3 基本使用步骤 (41)15 设计图 (41)第六篇电缆敷设典型设计（F模块，电缆工作井） (52)16 设计说明 (52)16.1 总的部分 (52)16.2 土建部分 (53)17 使用说明 (54)17.1 概述 (54)17.2 模块说明 (54)17.3 基本使用步骤 (54)18 设计图 (55)第七篇电缆工程典型设计图纸 (61)19 典型设计图纸绘制标准 (61)19.1 一般规定 (61)19.2 常用图形符号及敷设方式标识标准要求 (62)20 10kV及以下电力电缆工程典型设计图纸 (64)21 电缆土建典型设计图纸 (64)第1篇总论1概述推行配电网输变电工程典型设计，是北京电力公司生产技术部立足改革发展全局提出的加强电网建设的重要举措，是实施集团化运作、集约化发展、精细化管理，多快好省建设坚强北京电网的有效途径。
10kV开闭所(配电室)电气设计分析摘要：随着经济社会的不断发展，城市网域改造规模也不断扩大，将原有的结构和相关的程序进行更新。
在不断的修改与调整当中，将传统落后的网域结构变得更加科学和先进，通过采用更多灵活的电气设计方式，来更新电器线，改变当前的变电站线路，以及开闭所进行有效的设计，为用户提供更加安全和方便的供电模式。
通过开闭所提供电质量更高，供电的负荷能力更大，是当前电气设计工作中的一个重点，也是我国提升电气发展的有效方式。
关键词：10KV；开闭所；配电室；电网；电气设计；创新引言在具体的电气施工过程中需要考虑到开闭所的所有环节，通过有效的设计分析来保证电气设计的科学性。
但当前施工过程还存在着很多问题，一些设计施工规程和规范并不完善。
开闭所的设备安全不能有保证，同时并没有达到高效优质的运行，影响着我国电器功能的正常发挥。
所以，本文将对开闭所电气设计进行分析，为提高我国供电的可靠性和灵活性提供更加便捷的操作，为我国配电网的发展提供更加科学的依据。
1.10kV开闭所建设的意义我国10KV配电网络一直负担着我国城区的供电，但是使用的设备和年限比较长，通过空架线为主要方式，这种方式不能有效地为居民输送高质量的电源，很多用户经常会出现短路和安全问题影响着我国配电系统的正常运行。
同时一般一条10KV供电线路上有多个用户，很多都是带有上百台变压器，如果其中一个用户发生故障，会导致整条线路出现问题，而且线路的安全和可靠性也无法保证。
配电网的正常运行，关系到一定城市的居住便利和经济发展，与居民的日常生活息息相关。
如果在正常使用电期间出现问题，可能会花大量时间进行故障排查，影响了居民的正常用电。
有一些城市之间的程序距离较远，与高压变电站距离较远，需要很长的供电线或者架线才能进行相关的循环供电。
所以如果要是应用传统的供电线路模式，不仅浪费材料，还会使我国电能产生消耗，影响最终的用电效率。
随着我国经济的发展，城市用电量的不断增大，当前对于配电网的要求不断提升，所以通过10KV开闭所建设，能够为供电的质量和可靠性奠定基础，同时也能够保证我国网络的优化，将电网损耗减少并能够实现电能的合理分配。
产品与应用2008年第4期 59北京变配电室典型设计经验郭玉华（北京三吉利电力设计有限责任公司，北京 100075）摘要 本文按照国家电网公司的统一要求，结合北京电网高可靠性供电要求的特点，为使北京10kV 变配电室设计比较规范，本人根据在北京电力公司多年从事10kV 配电网设计的经验，总结写出了本文以供同行借鉴。
关键词：北京；变配电室；典型设计Some ideas on the Typical Design Experience for Beijing’s 10 kV PowerTransformation and Distribution RoomGuo Yuhua(Electric Engineer, Beijing Sanjili Electrical Power Design Company Limited, Beijing 100075)Abstract Based on the general requirement of national Electrical Network Company, and in accordance with the local requirement for high stability power supply in Beijing, In order to standardize the design for 10kV power transformation and distribution room of Beijing, I prepared the “Typical Design Proposal for Beijing’s 10kV Power Transformation and Distribution Room” based on my many year’s experience worked in Beijing Power Company for the colleagues reference. The main contents of this article include: The primary design principles of 10kV Power Transformation and Distribution Room, the summarization of the typical design projectKey words ：Beijing ；Power Transformation and Distribution ；Typical Design1 引言随着城市现代化进程迅猛发展，对充足、可靠、优质的电能供电系统的要求越来越高。
北京供电公司10kV开关柜继电保护装置标准化设计规范1编制说明为实现公司“一强三优”的发展战略目标，按照公司“集团化运作、集约化发展、精益化管理、标准化建设”的要求，进一步提高继电保护装置的标准化水平，调度通信中心深入分析继电保护装置的运行特点，总结多年来10kV继电保护装置在运行、改造及管理中暴露出来的问题，组织开展了10kV开关柜继电保护装置标准化设计工作。
随着数字式继电保护装置及10kV开关柜的不断规范，在北京电网具备了实施10kV开关柜继电保护标准化设计的条件。
受电子元器件寿命的影响，数字式继电保护装置的正常使用年限约在10年左右。
国家最新颁布的《微机继电保护装置运行管理规程》（DL/T 587-2007）规定，微机继电保护装置的运行年限一般不低于12年，对于运行不稳定、工作环境恶劣的微机继电保护装置可根据运行情况适当缩短使用年限。
一般变电一次设备正常的使用年限在25-30年间，因此在一次设备的一个生命周期内，需要对继电保护装置进行1～2次的更新改造。
目前，北京电网10kV继电保护装置多采用在开关柜上就地安装的方式。
不同生产厂家生产的、以及不同型号的10kV保护装置大小尺寸、端子排布局接线等均不相同，在对继电保护装置进行改造时，需要重新定制安装开关柜柜门、重新布置安装继电保护装置到开关柜端子的二次连接线。
按照此方式，完成1套10kV继电保护装置的改造，大约需要停运一次设备10小时，不但需要大量的人力、物力，同时出现接线错误的可能性增加，而且对用户的可靠供电造成影响。
为进一步提高继电保护专业的标准化管理水平，缩短10kV 继电保护装置改造的停电时间，提高工作效率，减少继电保护装置改造过程中的接线错误，降低电网运行风险，2008年调度通信中心着手开展10kV开关柜继电保护装置标准化设计的前期准备工作。
通过与继电保护运行人员、二次设计人员进行讨论，组织开关柜及保护装置厂家进行实施方案的比较，在公司生产技术部及电力设计院的大力支持下，优选和调整设计方案，并进行样品的试验，最终形成了此规范。
前言按照国家电网公司统一要求，北京电力公司积极开展了10kV开闭站站配电室的典型设计工作，按照国家电网公司的模块化设计要求，结合北京电网高可靠性供电要求的特点，在总结北京电力公司多年配电网设计经验的基础上，组织设计单位、配电专家和运行单位共同编写了《10kV开闭站配电室典型设计》。
典型设计内容包括设计细则和模块化设计方案。
设计细则中在明确接线方式、设备选型原则的基础上，重点考虑了站内照明、通风、消防、设备标识等标准化的要求，将北京电力公司红旗站要求落实到典型设计中；在模块化设计方案中，除采用了典型的双电源接线方式外，还考虑了解决老旧开闭站重载问题的三电源开闭站接线方式；为提高供电可靠性，解决因系统波动和倒闸操作给居民造成的停电问题，在朝阳供电公司开展低压合环倒闸操作试点工作的基础上，规范了低压合环的详细技术要求，为此项工作的推广创造了条件。
《10kV开闭站配电室典型设计》作为北京电力公司开展配电网设计工作的规范性文件，今后新建配电网工程必须严格按照典型设计进行，若有不符合典型设计的内容必须由公司典型设计工作小组进行审核，并经过公司生产技术部的确认，也请公司所属各设计单位和各供电公司的技术人员在实际工作中严格把关，保证典型设计的有效执行。
10kV开闭站配电室典型设计工作在公司领导的高度关注下，通过设计单位历时半年多的努力，并经过公司配电专家和各供电公司技术人员的认真审核，以及很多退休老专家的亲身参与和言传身教，再此一并表示感谢！批准人：王风雷领导小组成员：牛进苍、郭建府、刘磊、陈强、卢立君顾问：王颂虞、郭鹏武编写小组成员：陈国峰、李勤、阎林妹、孙守龙、官志勇、高天佐、陈尚、贺缨、罗春、马磊、马晓东、杨洋、陈庆来、赵治国、马友军、杨宏声、王国纯目录第1章配电工程典型设计编制依据 (2)1.1设计原则 (3)1.2编制依据性文件 (3)1.3典型方案的相关说明 (4)第2章配电工程典型设计方案说明及一览表 (13)2.1典型设计方案及模块说明 (14)2.2典型设计模块一览表 (16)2.3子模块一览表 (18)第3章配电工程典型设计方案 (19)3.1开闭站典型方案KA-2-1-BJ、KA-2-2-BJ、KA-2-3-BJ .......................................................................................................................... 错误！未定义书签。
3.2开闭站典型方案KB-4-1-BJ (20)3.3开闭站典型方案KB-4-2-BJ (24).下载可编辑.3.4开闭站典型方案KB-4-3-BJ (31)3.5开闭站典型方案KB-10-1-BJ (38)3.6开闭站典型方案KB-10-2-BJ (42)3.7开闭站典型方案KB-10-3-BJ (49)3.8配电室典型方案PB-3-1-BJ (56)3.9配电室典型方案PB-4-1-BJ (61)3.10箱式变电站典型方案XB-2-1-BJ、XB-2-2-BJ、XB-2-3-BJ、XB-2-4-BJ (66)3.11箱式变电站典型方案XB-2-5-BJ、XB-2-6-BJ、XB-2-7-BJ、XB-2-8-BJ (74)3.12子模块及典型造价 (82)第1章配电工程典型设计编制依据.下载可编辑.1.1 设计原则1、为使北京地区10kV配电网设计、建设规范化和标准化，保证电网安全稳定运行，提高供电可靠性，满足用电负荷不断增长的需要，特制定本设计规范。
2、北京地区10kV开闭站和配电室的设计、建设标准应本着安全可靠、技术先进、投资合理、运行高效的原则。
3、按照分区供电的原则，开闭站应作为区域内变电站10kV母线在负荷中心的延伸，当进线电源为两路时，可来自区域内同一变电站的不同母线或来自区域内不同的变电站；当进线电源为三路时，其中两路电源若来自同一变电站，则第三路电源必须来自不同的变电站。
在开闭站供电区域内，采用双放射式串带配电室方式进行低压供电。
4、为提高供电可靠性，开闭站进线电源电缆应采用管井或隧道敷设，在城市中心地区、县城区和重要开发区的新建工程中不应采用直埋敷设方式；5、在城市中心等重要地区优先选用国际先进的设备，其他地区可选用国内先进的设备，在高低压开关设备的选用时同步配置具备综合测控功能的微机保护装置（开闭站）和低压综合测控装置（配电室），以实现事故报警和数据采集的基本功能；6、实施配网自动化应遵循“统一规划、因地制宜、分步实施、信息共享、开放式系统、模块化设计”的原则，应与城市配电网建设、改造同步实施，提供足够的自动化通信通道。
1.2 编制依据性文件●《国家电网公司输变电工程典型设计（2006年版）》10kV配电工程分册●《国家电网公司“两型一化”试点变电站建设设计导则（征求意见稿）》●《10kV及以下变电所设计规范》GB 50053-94●《低压配电设计规范》GB 50053-95.下载可编辑.●《电力工程直流系统设计技术规程》DL/T 5044-2004●《北京电力公司配网自动化技术配置原则（试行）》●《建筑结构荷载规范》GB50009-2001●《混凝土结构设计规范》GB50010-2002●《建筑抗震设计规范》GB50011-2001●《建筑地基基础设计规范》GB50007-2002●《采暖通风与空气调节设计规范》GB 50019-2003●《建筑设计防火规范》GBJ 16-87（2001年版）●《城市电力网规划设计原则》●《北京电网规划设计技术原则》京电规[2005]229号●《北京10kV及以下配电网技术原则》京电生[2005]108号●《北京电网建设“首都标准”》京电规[2005]139号●《北京电网设备选型选用原则》京电生[2005]94号●《北京电力公司10千伏开闭站（配电室）标准化管理实施细则（试行）》生部[2006]57号●《北京电力公司电能计量技术导则》●《电能计量装置技术管理规程》DL/T 448-20001.3 典型方案的相关说明1.3.1 电气部分：典型方案的技术条件同国网典型设计基本一致，主接线型式、配电装置型式、出线规模、二次保护配置等条件参见各典型方案的技术条件一览表。
.下载可编辑.1.3.2 电能计量装置基本配置要求：1.3.2.1 计量点设置原则1) 10kV开闭站就地安装的电能计量装置。
10kV进、出线；变压器高、低压侧；所内变低压侧设置计量点。
电能计量装置均就地安装于开关柜计量小室内。
2) 电量采集器、所内变低压计量装置安装在自动化柜内（独立间隔），其信号线由电能表辅助端子经通讯电缆汇流至通讯端子后接至采集器。
1.3.2.2 计量装置配置1.3.2.3 计量装置基本配置要求：详见《电能计量装置典型设计方案》。
1.3.3 配网自动化配置原则：详见《北京电力公司配网自动化技术配置原则（试行）》。
.下载可编辑.1.3.4 PLC配置原则：1.3.4.1 PLC装置应具备自投自复和合环选掉的功能，具体实现逻辑见附件11.3.4.2低压互投及合环选掉装置操作规程1、低压柜各手把含义：1) 双电源切换装置右侧“手动、自动转换”切换手把作用如下：“自投自复”：381、382、345柜可实现自投自复功能；“自投手复”：381、382、345柜可实现自投，不能自复；“手动”：取消自投功能，381、382、345柜全部手动操作；381、382、345间的电气闭锁存在，确保三台开关不同时闭合。
“合环”：此位置解除381、382、345间的闭锁关系，开关手动操作；2) 345柜左侧设三个“选掉”压板：分别为：“选掉381”、“选掉382”、“选掉345”，根据需要相应连接。
当345电流超过预先设定值时，自动分断由压板选定的381，382，345三台断路器中的一台。
2、操作方法：1) 正常运行状态时，根据需要，“手动、自动转换”切换手把打到相应位置；选掉压板全部处于断开位置。
2) 需要低压倒方式时，按如下次序操作：a“手动、自动转换”切换手把打到“合环”位置。
b 根据需要，将“选掉”压板选定相应位置。
如停1#变，则合“选掉381”压板；如停2#变，则合“选掉382”压板；c 合345，如果此时选掉装置动作，381或382自动断开，则操作完毕；否则根据工作内容手动拉开381或382。
d 解除选定的“选掉”压板。
3) 工作完毕，倒回方式时，按如下次序操作：.下载可编辑.a 确定“手动、自动转换”切换手把在“合环”位置。
b 合“选掉345”压板。
c 合381，如果此时选掉装置动作，345自动断开，则操作完毕；否则根据工作内容手动拉开345。
d 解除“选掉345”压板。
4) 工作完毕，将“手动、自动转换”切换手把恢复到原选定位置；“选掉”压板全部解除。
3、PLC装置说明：当381、382、345断路器任何一台出现故障掉闸，系统将处于故障状态，在这种情况下任何合闸操作都被禁止，但依然可以做分断操作。
同时故障复位按钮的红灯亮，显示为锁定状态。
待故障排除后，首先对断路器进行手动复位，再用复位按钮进行PLC互投装置复位。
按下复位按钮后，如果当时无故障，红灯才自动熄灭，恢复正常除复位功能外，PLC控制单元只能由专业人员操作。
1.3.5 站址条件的假定及设计预定条件1.3.5.1独立开闭站、配电室1、基本原则：土建设计应满足抗震、防火、通风、防洪、防潮、防尘、防毒、防小动物和低噪声等各项要求，并应满足电气专业的各项技术要求，建筑设计应符合安全、经济、适用、美观并与小区整体环境相协调的原则。
2、站址选择：1）低压供电半径市中心区不大于100米，其它地区不大于250米；2）不应设在地势低洼和可能积水的场所；3) 应满足现行国家规程、规范、规定的防火间距、遮阳间距、对视距离的要求；.下载可编辑.4) 当与有爆炸或火灾危险环境的建筑物毗邻时（如燃气调压站、燃气锅炉房）应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》的规定；5) 站外应有设备运输通道且应有不少于两个抢修车辆停放位置。
