电力传动参考试题

电气传动模拟试题
一、选择题
1. 电气传动系统的作用是什么？
A. 增加传动效率
B. 控制转速和转矩
C. 实现运动控制
D. 所有以上都是
2. 电机传动系统中最常用的控制方法是？
A. 恒速控制
B. 变频控制
C. 位置控制
D. 扭矩控制
3. 在电机传动系统中，哪种元件用于将电能转换为机械能？
A. 变频器
B. 传感器
C. 电机
D. PLC
4. 以下哪种传动系统适合对速度要求较高的应用？
A. 皮带传动
B. 齿轮传动
C. 摩擦传动
D. 电机传动
5. 电气传动系统中常用的传感器是？
A. 光电传感器
B. 压力传感器
C. 温度传感器
D. 加速度传感器
二、填空题
6. 电气传动系统中常用的控制器是__________。

7. 在PLC编程中，常用的编程语言是__________。

8. 电机传动系统中控制转矩的元件是__________。

9. 电机传动系统中常用的变频器是__________。

10. 电气传动系统中常用的检测装置是__________。

三、简答题
11. 请简要说明电机传动系统中PID控制的原理。

12. 电气传动系统中的PLC有何作用？举例说明。

13. 请列举电气传动系统中常用的传感器及其作用。

14. 电机传动系统中如何实现轴的同步运动控制？
15. 请说明电机传动系统和气动传动系统的区别和联系。

以上是电气传动模拟试题，希望大家认真思考并尽快完成。

祝好运！。

西南科技大学网络教育学院（2014）/（2015）学年第 2 学期试题单〈A卷〉课程名称：机电传动控制专业班级：命题教师：任同学生姓名：学号：成绩：考试时间：月日( )A．匀速B．减速C．加速D．不确定3.直流电机反馈制动中电枢电路串接附加电阻的大小与电机转速的关系是（）A．附加电阻越大，电机转速越大B．附加电阻越大，电机转速越小C．附加电阻越小，电机转速越大D．附加电阻越小，电机转速不变4.他励电动机的人为机械特性在额定电压额定磁通时与它的固有机械特性比（）A．转速降降低，特性变软B．转速降降低，特性变硬C．转速降增大，特性变软D．转速降增大，特性变硬5.直流发电机的电磁转矩为（）A．拖动转矩 B.阻转矩 C. 位能转矩 D 势能转矩6.直流电机换向极的作用是（）A．削弱主磁场B．增强主磁场C．抵消电枢反应D．产生主磁场7.直流电动机电枢感应电动势的方向与电枢电流的方向（）A．相反B．相同C．随换向器的换向而变化D．随电刷的通断而变化8.当直流电动机的实际转速大于空载转速时，这种状态称为（）A．反接制动状态B．反馈制动状态C．电动状态D．能耗制动9.要改变直流电动机的转动方向，可采用的措施是（）A ．增大或减小线圈中的电流强度B ．改变线圈中的电流方向，或对调磁铁的磁极C ．增强或减弱电动机里的磁场D ．改变线圈中的电流方向，同时对调磁铁的磁极 10. 直流发电机中的电磁转矩方向与转子的旋转方向 ( )A ．相同B ．相反C ．成45度角D ．随换向器而变化11. 三相电机开始启动瞬间，转子电路在1,0==S n 时，转子的2f 与定子1f 的关系为( )A ．02≈f 最小，2f ＜1fB ．02≈f 最小，2f ＞1fC ．2f 最大， 2f =1fD ．2f 最大，2f ＞1f12. 一台交流异步电动机的磁极对数为8，50=f ，旋转磁场转速为（ ）r/min 。

A ．1500B ．750C ．375D ．25013. 三相异步电动机的反转可通过（ ）来实现。

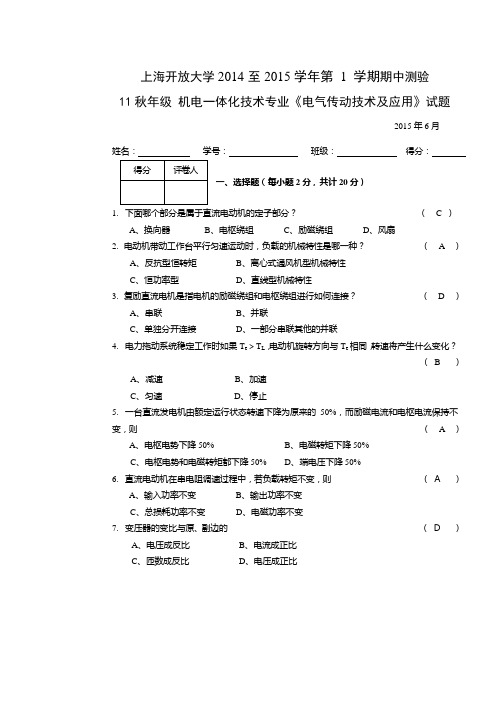

上海开放大学2014至2015学年第1 学期期中测验11秋年级机电一体化技术专业《电气传动技术及应用》试题2015年6月姓名：学号：班级：得分：一、选择题（每小题2分，共计20分）1.下面哪个部分是属于直流电动机的定子部分？（ C ）A、换向器B、电枢绕组C、励磁绕组D、风扇2.电动机带动工作台平行匀速运动时，负载的机械特性是哪一种？（ A ）A、反抗型恒转矩B、离心式通风机型机械特性C、恒功率型D、直线型机械特性3.复励直流电机是指电机的励磁绕组和电枢绕组进行如何连接？（ D ）A、串联B、并联C、单独分开连接D、一部分串联其他的并联4.电力拖动系统稳定工作时如果T e＞T L，电动机旋转方向与T e相同，转速将产生什么变化？（B ）A、减速B、加速C、匀速D、停止5.一台直流发电机由额定运行状态转速下降为原来的50%，而励磁电流和电枢电流保持不变，则（ A ）A、电枢电势下降50%B、电磁转矩下降50%C、电枢电势和电磁转矩都下降50%D、端电压下降50%6.直流电动机在串电阻调速过程中，若负载转矩不变，则（A ）A、输入功率不变B、输出功率不变C、总损耗功率不变D、电磁功率不变7.变压器的变比与原、副边的（D ）A、电压成反比B、电流成正比C、匝数成反比D、电压成正比8.一台他励直流电动机拖动恒转矩负载，当电枢电压降低时，电枢电流和转速将（ C ）A、电枢电流减小、转速减小B、电枢电流减小、转速不变C、电枢电流不变、转速减小D、电枢电流不变、转速不变9.一台单相变压器，如果它的变压比为20，当它正常工作时，副边电流为100A，那么它的原边绕组中的电流应为（ A ）A、5 AB、0.2 AC、50 AD、2.5 A10.改变三相异步电动机旋转磁场方向的方法是（ C ）A、改变电源频率B、改变电源电压C、改变定子绕组中电流的相序D、改变电机的工作方式二、填空题（每空2分，共计32分）1.直流发电机按励磁方法来分类，分为他励、并励、串励和复励四种。

一、填空题1．电磁系统主要由( 衔铁 ) ( 铁心 ) ( 线圈 ) ( 反作用弹簧 )四部分组成。

2．三相异步电动机电动运行时从电源吸收的功率（大于）（填“大于”或“小于”）从转轴上输出的功率。

3．切割磁力线是三相异步电动机产生转子（感应电流 ）和电磁转矩的必要条件。

4．三相异步电动机转子绕组的形式有两种，一种是( 鼠笼 )型绕组，另一种是 ( 绕线 )型绕组。

5．空气阻尼式时间继电器主要由（电磁机构） 、（触电系统）和（延时机构）三部份组成。

若要将通电延时型改成断电延时型，只需将（电磁机构翻转180°）6．反接制动时，使旋转磁场反向转动与电动机的转动方向（相反）。

7．三相异步电动机是利用定子绕组中三相交流电产生的（旋转磁场）与转子绕组内的（转子电流的有功分量）相互作用而旋转的。

8．当旋转磁场具有P 对磁极时，旋转磁场的转速为（160f p）。

9．转速差与同步转速的比值称为（ 转差率 ）。

10．异步电动机中的定子绕组相当于变压器的（ 一次绕组 ）。

11．当Ｔem ＞ＴL 时，Δn/Δt＞0 ，电力拖动系统处于（ 加速状态 ）状态； 当Ｔem ＜ＴL 时，Δn/Δt＜0 ，电力拖动系统处于（ 减速状态 ）状态。

12．凡用于交、直流电压为1200V 及以下的电路中，起通断保护，控制作用的电器叫（ 低压电器 ）。

13．步进电动机用电脉冲进行控制，并将电脉冲信号转换成相应的（ 角 ）位移或（ 直线）位移的执行器。

14．在三相异步电动机的定子中布置有相隔（ 120°）电角度的对称三相绕组。

15. 直流电动机有两种常用起动方法（ 电枢回路串电阻起动）（降压起动）。

16．交流测速发电机的输出电压和频率与转速关系为：交流测速发电机的输出电压U 2与（ 转速n ）成正比，输出频率f 2等于（励磁电源频率f 1）；转向改变时，输出电压的相位变化（ 180°）电角度。

17.电磁式电器的电磁机构主要由( 衔铁 )、( 铁心 )、线圈、反作用弹簧等几部分组成，其作用是将电磁能转换成( 机械能 ) 。

中煤集团题库中心信息化试题批量录入模板
R产生的热量对其他电器无任何影响
只要电动机过载
由于热继电器的热惯性大
熔体的额定电流是指在规定工作条件下过熔体不熔断的最大电流按下复合按扭时
接触器的电磁线圈通电时
对同一接触器而言
接触器除用通断大电流电路外
空气阻尼式时间继电器的延时精度高
交流电磁铁在线圈工作电压一定的情况下
直流电磁铁在衔铁吸合的过程中
画出电路图、接线图、布置图时
接线图主要用于接线安装、线路检查和维修
按元件明细表选配的电器元件可直接安装
由于热继电器在电动机控制线路中兼有短路和过载保护
交流接触器和直流接触器的铁心端面均嵌装短路环
继电器是一种根据输入信号的变化
过载保护是指当电动机出现短路时
星三角降压启动只适用于轻载或空载下启动
电动机的额定电压要与现场供电电网电压等级相符。

直流电动机的调速可以通过电枢回路串电阻、改变主磁通和改变电枢电压三种方法来实现。

开启式负荷开关用作电动机的控制开关时
HK系列刀开关可以垂直安装
在潮湿、尘土多、有腐蚀性气体、易引起火灾和易受风雨侵蚀的环境电磁抱闸制动器制动和电磁离合器制动属于（）
( )来控制电动机的工作
( )等电器来控制电动机的工作状态称
( )来控制电动机的工作状态称HH
HZ系列组合开关的触头合闸速度与手柄操作速度（）
）
热继电器主要用于电动机的（）
如果热继电器出线端的连接导线过细会导致热继电器（）
（）
）
（）
当线圈通过的电流为额定值时（）
（）辅助电路按等电位原则从上至下、从左至右的顺序使用（）标注。

第二部分 直流电动机的电力拖动一、填空题： 1、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。

（U=UN 、φ=ΦN ，电枢回路不串电阻；n ；Tem2、直流电动机的起动方法有____ ___。

（降压起动、电枢回路串电阻起动）3、如果不串联制动电阻，反接制动瞬间的电枢电流大约是电动状态运行时电枢电流的_______倍。

（2）4、当电动机的转速超过_______时，出现回馈制动。

（理想空载转速）5、拖动恒转转负载进行调速时，应采_______调速方法，而拖动恒功率负载时应采用_______调速方法。

（降压或电枢回路串电阻；弱磁）1、直流电动机的人为特性都比固有特性软。

（ ）（F ）2、直流电动机串多级电阻起动。

在起动过程中，每切除一级起动电阻，电枢电流都将突变。

（ ） （T ）3、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。

（ ） （T ）4、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。

（ ） （F ）5、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。

（ ） （T ）三、选择题 1、电力拖动系统运动方程式中的GD2反映了：（2）（1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一个整体物理量。

2、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3）（1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。

3、直流电动机采用降低电源电压的方法起动，其目的是：（2）（1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。

4、当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（2）（1）能耗制动状态；（2）反接制动状态；（3）回馈制动状态。

交流电机拖动复习试题一、填空题1.三相异步电动机最大电磁转矩与转子回路电阻成（）关系，临界转差率与转子回路电阻成（）关系。

2.当1>s>0范围内，三相异步电机运行于电动机状态，此时电磁转矩性质为（）；s在（）范围内运转于发电机状态，此时电磁转矩性质为刹车性质转矩。

3.一台6极三相异步电动机接于50hz的三相对称电源；其s=0.05，则此时转子转速为（）r/min。

4.当s在（）范围内，三相异步电机运行于电动机状态，此时电磁转矩性质为（）；在（）围站内运转于发电机状态，此时电磁转矩性质为（）5.异步电动机的机械特性就是指（）与（）关系6.采用y-yy连接方式的变极调速的异步电动机属于（）调速方式，它适用于（）负载。

7.采用△-yy连接方式的变极调速的异步电动机属于（）调速方式，它适用于（）负载。

8.拖曳恒转矩功率展开变频时，应当使用（）变频方式，而拖曳恒功率功率时应使用（）变频方式。

9.变频变频的异步电动机，在基频以上变频，增加收入u1=（），对数属（）变频方式。

10.拖曳位能性恒转矩功率运转于正向电动状态的三相异步电动机，展开能耗刹车停放，当n=0时，不须要改采用其他停车措施；若采用反接制动停车，当n=0时，需要采用()等机械方面的其他停车措施。

11.三相异步电动机额定电压为380v，额定频率为50hz，转子每相电阻为0.1ω，其tm=500n.m，sm=0.14。

恳请寄出下面空格:(1)若额定电压降至220v，则tm=（）n.m，sm=（）(2)若转子每相撬装r=0.4ω电阻，则tm=（）n.m，sm=（）12.三相异步电动机的负载能力就是指（）。

13.拖动恒转矩负载运行的三相异步电动机，其转差率s在（）范围内时，电动机都能稳定运行。

14.星形-三角形降压起动时，起动电流降为直接起动时的（）倍，起动转矩降为直接起动时的（）倍。

15.当三相异步电动机转子不动时，转子绕组电流的频率与定子电流的频率相同。

一、多选(共计22.5分,每题2.5分,每题答案完全一样得满分,少选、多选、错选均不得分。

)1、三相鼠笼式异步电动机的启动方式有_______ 。

全压启动B.降压启动C.半压启动D.同步启动正确:【A;B】2、在状态转移图中要有以下要素_______。

状态任务（驱动负载）B.转移指令C.转移方向（目标）D.转移条件正确:【A;C;D】3、如下指令中，哪些没有操作元件_______。

SETB.NC.RSTD.END正确:【B;D】4、按用途，电器可分为_______。

非自动电器B.自动电器C.控制电器D.保护电器E.执行电器正确:【C;D;E】5、CPU是PLC的核心部件，主要由_______组成。

输入继电器B.输出继电器C.控制器D.运算器正确:【C;D】6、PLC常用的开关量输入接口有_______。

直流输入接口B.交流输入接口C.交/直流输入接口D.继电器输入接口正确:【A;B;C】7、根据输入、输出总点数和功能，PLC一般大致分为_______。

小型机B.中型机C.大型机D.微小型E.超高档正确:【A;B;C】8、平移运动系统的折算是将_______ 。

将旋转作用力矩Tm 折算为等效转矩T L。

B.将平移运动的质量m 折算为等效J 或GD2。

C.将平移运动的质量m 折算为等效GD2。

D.将平移作用力F m折算为等效转矩T L。

正确:【B;C;D】9、PLC的硬件主要由_______等部分组成。

CPUB.存储器C.电源D.输入输出接口E.编程设备正确:【A;B;C;D;E】二、判断(共计50分,每题2.5分)10、机电传动系统中低速轴转矩大，高速轴转矩小。

正确:【A】11、电力拖动系统中，电动机的惯性是指由于J和(飞轮力矩GD2)的存在,使转速不能跃变的机械惯性。

正确:【B】12、实际的拖动系统常是单轴拖动系统，这是因为多轴拖动系统中克服传动摩擦耗损的能量过多。

A. 正确正确:【B】13、I/O点数是选择PLC的重要依据之一。

第二部分??直流电动机的电力拖动一、填空题： 1、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。

（U=UN 、φ=ΦN ，电枢回路不串电阻；n ；Tem2、直流电动机的起动方法有____ ___。

（降压起动、电枢回路串电阻起动）3、如果不串联制动电阻，反接制动瞬间的电枢电流大约是电动状态运行时电枢电流的_______倍。

（2）4、当电动机的转速超过_______时，出现回馈制动。

（理想空载转速）5、拖动恒转转负载进行调速时，应采_______调速方法，而拖动恒功率负载时应采用_______调速方法。

（降压或电枢回路串电阻；弱磁）1、直流电动机的人为特性都比固有特性软。

（??）（F ）2、直流电动机串多级电阻起动。

在起动过程中，每切除一级起动电阻，电枢电流都将突变。

（??） （T ）3、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。

（??） （T ）4、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。

（??） （F ）5、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。

（??） （T ）三、选择题 1、电力拖动系统运动方程式中的GD2反映了：（2）（1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一个整体物理量。

2、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3）（1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。

3、直流电动机采用降低电源电压的方法起动，其目的是：（2）（1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。

4、当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（2）（1）能耗制动状态；（2）反接制动状态；（3）回馈制动状态。
