下载文档原格式
地下室的防⽔⼯程研究毕业设计论⽂毕业设计论⽂地下室的防⽔⼯程研究毕业设计（论⽂）原创性声明和使⽤授权说明原创性声明本⼈郑重承诺：所呈交的毕业设计（论⽂），是我个⼈在指导教师的指导下进⾏的研究⼯作及取得的成果。
尽我所知，除⽂中特别加以标注和致谢的地⽅外，不包含其他⼈或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历⽽使⽤过的材料。
对本研究提供过帮助和做出过贡献的个⼈或集体，均已在⽂中作了明确的说明并表⽰了谢意。
作者签名：⽇期：指导教师签名：⽇期：使⽤授权说明本⼈完全了解⼤学关于收集、保存、使⽤毕业设计（论⽂）的规定，即：按照学校要求提交毕业设计（论⽂）的印刷本和电⼦版本；学校有权保存毕业设计（论⽂）的印刷本和电⼦版，并提供⽬录检索与阅览服务；学校可以采⽤影印、缩印、数字化或其它复制⼿段保存论⽂；在不以赢利为⽬的前提下，学校可以公布论⽂的部分或全部内容。
作者签名：⽇期：学位论⽂原创性声明本⼈郑重声明：所呈交的论⽂是本⼈在导师的指导下独⽴进⾏研究所取得的研究成果。
除了⽂中特别加以标注引⽤的内容外，本论⽂不包含任何其他个⼈或集体已经发表或撰写的成果作品。
对本⽂的研究做出重要贡献的个⼈和集体，均已在⽂中以明确⽅式标明。
本⼈完全意识到本声明的法律后果由本⼈承担。
作者签名：⽇期：年⽉⽇学位论⽂版权使⽤授权书本学位论⽂作者完全了解学校有关保留、使⽤学位论⽂的规定，同意学校保留并向国家有关部门或机构送交论⽂的复印件和电⼦版，允许论⽂被查阅和借阅。
本⼈授权⼤学可以将本学位论⽂的全部或部分内容编⼊有关数据库进⾏检索，可以采⽤影印、缩印或扫描等复制⼿段保存和汇编本学位论⽂。
涉密论⽂按学校规定处理。
作者签名：⽇期：年⽉⽇导师签名：⽇期：年⽉⽇注意事项1.设计（论⽂）的内容包括：1）封⾯（按教务处制定的标准封⾯格式制作）2）原创性声明3）中⽂摘要（300字左右）、关键词4）外⽂摘要、关键词5）⽬次页（附件不统⼀编⼊）6）论⽂主体部分：引⾔（或绪论）、正⽂、结论7）参考⽂献8）致谢9）附录（对论⽂⽀持必要时）2.论⽂字数要求：理⼯类设计（论⽂）正⽂字数不少于1万字（不包括图纸、程序清单等），⽂科类论⽂正⽂字数不少于1.2万字。

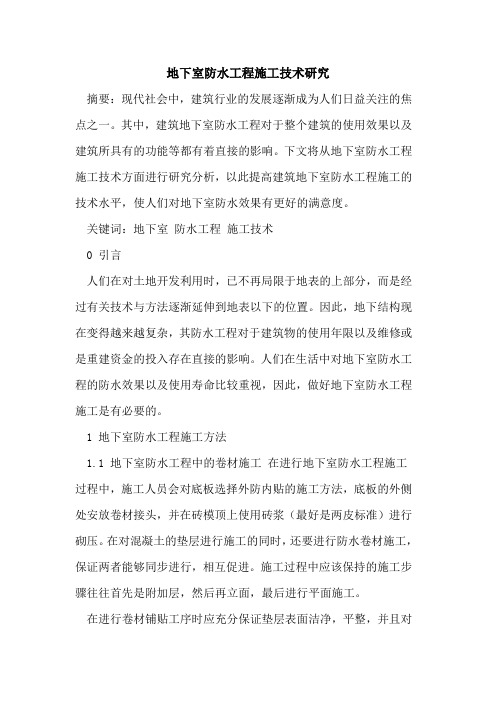

地下室防水工程施工技术研究摘要：现代社会中，建筑行业的发展逐渐成为人们日益关注的焦点之一。
其中，建筑地下室防水工程对于整个建筑的使用效果以及建筑所具有的功能等都有着直接的影响。
下文将从地下室防水工程施工技术方面进行研究分析，以此提高建筑地下室防水工程施工的技术水平，使人们对地下室防水效果有更好的满意度。
关键词：地下室防水工程施工技术0 引言人们在对土地开发利用时，已不再局限于地表的上部分，而是经过有关技术与方法逐渐延伸到地表以下的位置。
因此，地下结构现在变得越来越复杂，其防水工程对于建筑物的使用年限以及维修或是重建资金的投入存在直接的影响。
人们在生活中对地下室防水工程的防水效果以及使用寿命比较重视，因此，做好地下室防水工程施工是有必要的。
1 地下室防水工程施工方法1.1 地下室防水工程中的卷材施工在进行地下室防水工程施工过程中，施工人员会对底板选择外防内贴的施工方法，底板的外侧处安放卷材接头，并在砖模顶上使用砖浆（最好是两皮标准）进行砌压。
在对混凝土的垫层进行施工的同时，还要进行防水卷材施工，保证两者能够同步进行，相互促进。
施工过程中应该保持的施工步骤往往首先是附加层，然后再立面，最后进行平面施工。
在进行卷材铺贴工序时应充分保证垫层表面洁净，平整，并且对垫层中的混凝土含水量要进行准确的测试，只有当其含水量在百分之十以下才能进行施工，否则，要用液化气喷枪吹火将混凝土内的含水量降低到规定的范围之内后，才能开展施工。
进行卷材铺贴过程中，应保证纵横向搭接的长度最好是在150毫米以上，且底板的平面需要进行条铺工序，进行立面时则应该选择满贴方式。
1.2 地下室防水工程中的防水涂膜施工防水涂抹施工要求保证涂膜基层处于洁净的状态，并且涂刷底胶过程中应确保涂抹基层处于干燥的条件下再进行。
涂料配比的要求是依据标准的比例关系将聚氨酯防水涂料与相应的稀释剂进行混合，然后再根据科学的方式进行均匀的搅拌，搅拌完成之后，将滚刷（长把）蘸取已经搅拌好的涂料，在基层位置上涂刷均匀。

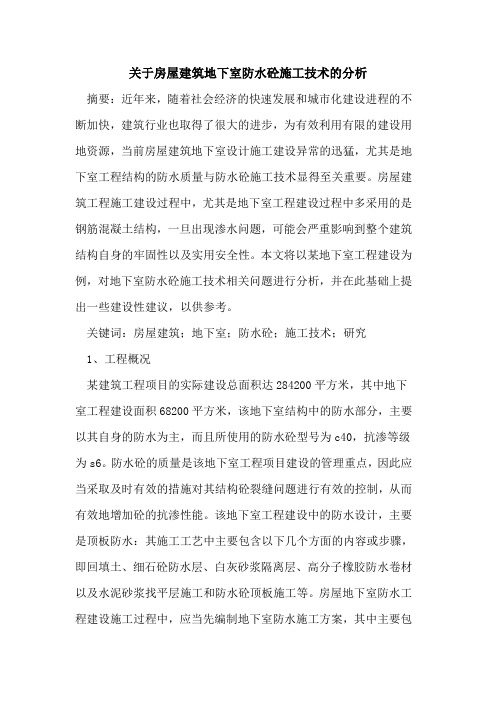

关于房屋建筑地下室防水砼施工技术的分析摘要：近年来，随着社会经济的快速发展和城市化建设进程的不断加快，建筑行业也取得了很大的进步，为有效利用有限的建设用地资源，当前房屋建筑地下室设计施工建设异常的迅猛，尤其是地下室工程结构的防水质量与防水砼施工技术显得至关重要。
房屋建筑工程施工建设过程中，尤其是地下室工程建设过程中多采用的是钢筋混凝土结构，一旦出现渗水问题，可能会严重影响到整个建筑结构自身的牢固性以及实用安全性。
本文将以某地下室工程建设为例，对地下室防水砼施工技术相关问题进行分析，并在此基础上提出一些建设性建议，以供参考。
关键词：房屋建筑；地下室；防水砼；施工技术；研究1、工程概况某建筑工程项目的实际建设总面积达284200平方米，其中地下室工程建设面积68200平方米，该地下室结构中的防水部分，主要以其自身的防水为主，而且所使用的防水砼型号为c40，抗渗等级为s6。
防水砼的质量是该地下室工程项目建设的管理重点，因此应当采取及时有效的措施对其结构砼裂缝问题进行有效的控制，从而有效地增加砼的抗渗性能。
该地下室工程建设中的防水设计，主要是顶板防水：其施工工艺中主要包含以下几个方面的内容或步骤，即回填土、细石砼防水层、白灰砂浆隔离层、高分子橡胶防水卷材以及水泥砂浆找平层施工和防水砼顶板施工等。
房屋地下室防水工程建设施工过程中，应当先编制地下室防水施工方案，其中主要包括房屋地下室的底板卷材、涂膜防水作业等几个方面的内容，同时还有地下室底板剪力墙防水砼施工、剪力墙外侧的卷材、涂膜防水施工，待以上内容编制完成后，经报监理审批后，方可进行施工作业。
2、地下室细节部分的构造施工与质量控制（1）施工缝的施工与质量控制实践中，应当严格按照设计要求对地下室工程建设中的施工缝进行施工和处理，通常情况下，墙体与地板浇灌砼施工缝应当预设于底板之上30厘米的位置，当砼浇筑到该施工缝时，经过振捣密实以后，可用木搓板对其进行反复的揉搓，至其密实、平整，待其初凝以后要注意覆盖和养护。

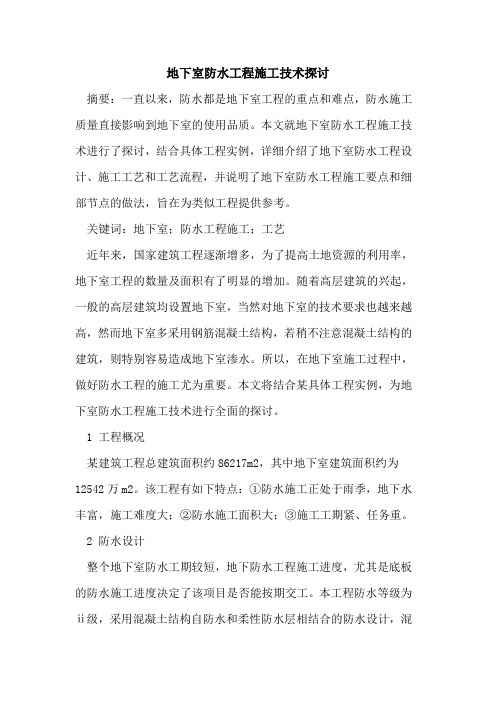

地下室防水工程施工技术探讨摘要：一直以来，防水都是地下室工程的重点和难点，防水施工质量直接影响到地下室的使用品质。
本文就地下室防水工程施工技术进行了探讨，结合具体工程实例，详细介绍了地下室防水工程设计、施工工艺和工艺流程，并说明了地下室防水工程施工要点和细部节点的做法，旨在为类似工程提供参考。
关键词：地下室；防水工程施工；工艺近年来，国家建筑工程逐渐增多，为了提高土地资源的利用率，地下室工程的数量及面积有了明显的增加。
随着高层建筑的兴起，一般的高层建筑均设置地下室，当然对地下室的技术要求也越来越高，然而地下室多采用钢筋混凝土结构，若稍不注意混凝土结构的建筑，则特别容易造成地下室渗水。
所以，在地下室施工过程中，做好防水工程的施工尤为重要。
本文将结合某具体工程实例，为地下室防水工程施工技术进行全面的探讨。
1 工程概况某建筑工程总建筑面积约86217m2，其中地下室建筑面积约为12542万m2。
该工程有如下特点：①防水施工正处于雨季，地下水丰富，施工难度大；②防水施工面积大；③施工工期紧、任务重。
2 防水设计整个地下室防水工期较短，地下防水工程施工进度，尤其是底板的防水施工进度决定了该项目是否能按期交工。
本工程防水等级为ⅱ级，采用混凝土结构自防水和柔性防水层相结合的防水设计，混凝土采用强度等级不低于32.5的普通硅酸盐水泥，抗渗等级为p6，柔性防水层选用cps反应粘聚酯胎防水卷材。
3 施工工艺防水工程施工前，应对前道工程进行隐蔽工程质量验收，合格后方可施工。
基层养护应满足设计和规范要求。
各种预埋管件按设计及规范要求应事先预埋，并做好密封防水处理。
3.1 工艺流程施工工艺流程：清理基层→细部加强层处理→调制水泥凝胶→涂刮水泥凝胶→铺卷材→滚压卷材上表面→晾放养护→收口处理→蓄水试验→质量验收。
3.2 施工要点（4）铺贴卷材铺贴卷材的原则是：先细部，后大面；先低处，后高处；先平面，后立面。
铺贴的方法是：平面立面相连处的卷材，应先铺平面，然后由下往上铺贴立面，并使卷材贴紧基层，不得空鼓。
建筑工程地下室防水施工技术探析摘要：近年来，随着国家建设的需要，高层建筑的地下室工程正迅猛发展。
但由于地下室多采用钢筋混凝土结构．如地下混凝土结构长期渗水，其不仅会使混凝土中的钙大量流失；同时还会使混凝土中的钢筋锈蚀，从而破坏了地下混凝土结构的整体性，进而影响了主体结构的稳定性和使用寿命。
文章主要阐述了地下室防水施工概况，进一步针对建筑地下室防水技术控制措施进行分析。
关键词：地下室防水施工技术混凝土地下室对建筑的安全和使用寿命有着十分重要的意义，因为它承受建筑整体荷裁、将荷裁传递到土层上去的承重基础构造，然而当前地下室防水问题相当普遍。
如何有效解决地下室防水问题，已刻不容缓。
1 地下室防水施工概述所谓地下室，是基于建筑范畴的，系指房间地平面低于室外地平面的高度的建筑，建造在岩石和土层中的比附近地面标高低2m 以上的建筑。
鉴于其地表标高因素，其建筑物处于海平面附近以及以下，因而其防水施工问题也经常困扰着整体的施工。
一般来讲，裂缝问题是最易见的防水施工问题。
控制地下室裂缝是地下室防水施工的首要任务。
然而，高层建筑中地下室墙常常存在裂缝问题，其对建筑物的使用寿命、安全等产生严重的影响，裂缝现象的形成基本上是因为施工不当而造成。
一方面，在于混凝土的配制。
根据相关技术规程，对混凝土所用的水泥、粗细骨料、减水剂、外加剂、粉煤灰的品种及他们的配比都要严格控制。
地下室混凝土属于大体积混凝土，如果使用高水化热、铝酸三钙含量较高、细度不够、矿渣含量过多的水泥时往往产生裂缝。
另一方面，地下室使用模板时，没充分湿润模板，在气温变化剧烈的季节以及冬季选用钢模板，会使得模板产生形变而发生漏浆，见解形成裂缝。
另外，在混凝土的养护过程中，大体积混凝土的内外温差大，养护工作不到位均会导致裂缝的产生。
2 地下室防水施工技术2.1 地下室防水施工的方法一般来讲，纵观当今高层建筑地下室的防水施工，常见的施工方法为外防外贴法施工、外防内贴法施工以及离壁式衬砌防水施工。
地下室混凝土结构防水施工技术研究
作者：杨祖义武斌
来源：《环球市场》2018年第07期
摘要：本文结合工程实际情况，在合理选择施工材料的基础上，对混凝土结构自防水施工控制要点进行了分析，要求进一步规范施工工艺，做好防水施工，建立及完善建筑物地下室防水体系，只有这样才能有效解决渗漏水问题，才能提高工程质量。
关键词：地下室；混凝土结构；施工控制
一、地下室渗漏的原因分析
地下室之所以渗漏都是由于外部防水层失效，结构混凝土本身又存在疏松、裂缝等缺陷，加上施工缝、变形缝等细部防水没做好而引起的。
地下室渗漏主要有：
（一）侧墙与底板漏水，主要是结构混凝土本身存在疏松、蜂窝等缺陷引起；
（二）变形缝（包括沉降缝、温度缝和抗震缝等）渗漏现象，主要原因有：止水带埋设不当；设置了止水带，混凝土施工质量不好，土不密实，造成漏水；止水带本身材质不合格；
（三）施工缝引起的漏水，由于在地下室混凝土浇筑过程中留下施工缝和冷缝产生；
（四）后浇带引起的漏水，在设计指定的位置预留一定宽度的后浇带。
由于新老混凝土收缩值的不匹配，其界面出现裂缝成为渗水的通道；
（五）底板及侧墙裂缝漏水，由于地基不稳，设计不当及养护不利等原因，底板及侧墙会出现裂缝。
现有的柔性防水材料和刚性材料都很难抵抗这种裂缝引起的破坏。
穿管管网上引起的漏水。
有些管道在运行过程中伴随有震动和高温，使管道周围刚性防水材料疏松碎裂，柔性防水材料因热老化失去弹性而出现漏水。
建筑物的散水功能没有做好，致使雨水倒灌入地下室，有时地下室的采光井防水、防雨措施不当也造成雨水沿着窗而渗入室内。
二、工程概况
本项目规划用地总面积1439m2，规划净用地面积12074m2，总建筑面积约4万m2，容积率2.80，建筑密度22.8%，绿地率20%，本工程±0.000相当于黄海标高5.950。
总共包括四幢十八层住宅、一幢六层商业楼和整体一层地下室（车库或商业用房），室内地坪设计标高为-5.250，相当于黄海标高0.700。
地下室建筑面积约16200m2，层数1层，建筑高度约3.8m，采用框架一剪力墙结构，建筑物设计使用年限为50年，建筑抗震设防烈度6度，地下室耐火等级为一级，地下室防水等级为二级，其中种植顶板的防水等级为一级。
主体结构构件混凝土强度为C35；构造柱、圈梁、过梁等非结构构件为C20；垫层为C20，底板及侧壁采用防水层保
护处理，地下室底板、汽车坡道、地下室外侧墙及地下室顶板室外部分采用P6抗渗混凝土。
根据勘察报告表明地下水年均埋深为1.8m，水位较高，防水处理要求严格，在施工中主要采用WG-HEA抗裂防水剂和粉煤灰双掺技术，以钢筋混凝土结构自防水为主，辅以在混凝土迎水面附加一道1.0mm厚水泥基渗透结晶型防水涂料层。
三、地下室混凝土结构防水施工控制要点
（一）使用当地的优质骨料，做好防水混凝土的试配工作，严格控制混凝土的施工配合比及外加剂的添加量。
按设计要求，WG-HEA抗裂防水剂的添加量占胶凝材料（水泥、粉煤灰及DH-2高效减水剂）总量的8%。
（二）严格控制地下室结构各部位的混凝土厚度及强度等级满足设计要求。
本工程地下室结构各部位的混凝土厚度及强度等级设计值分别为：垫层150mm、C20；底板500mm、C30；剪力墙及室外顶板350mm、C35；底板后浇带600mm（剪力墙及顶板后浇带350mm）、
C35。
（三）严格控制混凝土迎水面的主筋保护层厚度不小于50mm，并按设计要求在50mm厚的混凝土保护层中附加一道Φ6@200×200的钢筋网片用以抗裂。
严格控制防水混凝土的坍落度，当坍落度损失不能满足施工要求时，应加入与该混凝土中水灰比相同的水泥砂浆进行搅拌，严禁直接加水。
预拌混凝土从搅拌站运至现场后，若混凝土出现离析现象，须进行二次搅拌后再使用。
（四）防水混凝土应连续、快速浇捣，尽量少留施工缝。
当在高温季节浇筑大面积、大体积混凝土时，宜优先配制水化热低的混凝土，以适当延长混凝土的初凝时间，或根据现场情况配置多台混凝土泵车，以便快速浇捣防水混凝土，避免因混凝土初凝而出现冷缝。
（五）防水混凝土养护的好坏对其抗渗性能影响很大。
由于防水混凝土的水泥用量较多，收缩性较大，所以混凝土进入终凝时应立即进行淋水养护（当平均气温低于5℃时，混凝土表面不得浇水，可采用覆盖塑料薄膜或涂刷养护液等方法进行养护），养护时间不应少于14d。
（六）防水混凝土内设置的钢筋或扎丝不得接触模板；固定模板用的对拉螺栓不得采用锈蚀钢筋；螺栓须穿过混凝土结构时，剪力墙迎水面的螺栓与模板接触的端部应加设20mm厚的木垫块，以便拆模后将木垫块和外露的钢筋一并凿除，凿除后的凹槽用1：2水泥砂浆修补密实，这样可避免外露螺栓生锈渗水。
四、特殊部位防水施工措施
本工程地下室后浇带纵横向长度共计1000多m，宽度1000mm，从底板开始至顶板，贯穿整个地下室结构；外围剪力墙的水平施工缝留置在距底板600mm高处，四周共计有500多m。
后浇带和剪力墙的水平施工缝是防水的关键部位，若处理不好，极易渗漏。
（一）后浇带部位的防水底板厚度比地下室底板厚度增加了100mm，并且根据设计要求在后浇带部位增加50%的钢筋含量。
为保证底板后浇带在今后C35微膨胀混凝土浇筑之前的清理方便，后浇带部位的沟槽向两侧做0.2%的泛水，同时在后浇带的端部用砖砌筑
500mm×500mm的集水井，用来清理后浇带中的垃圾和积水，保证底板后浇带混凝土在浇捣时干净、无积水，还可降低钢筋的锈蚀程度。
（二）底板、剪力墙及室外顶板的后浇带内，两边均设置400mm宽、3mm厚的钢板止水带；剪力墙的水平施工缝内设置460mm宽、3mm厚的钢板止水带。
（三）水平及竖直施工缝内钢板止水带的搭接宽度均不宜小于5cm，接头要四面满焊。
检验焊缝是否密实可在焊缝一侧涂抹少许汽油，检查另一侧焊缝是否有油渍出现即可。
汽油易挥发，不会影响混凝土的质量。
（四）新老混凝土结合处应冲洗干净，并在已浇好的剪力墙顶部涂刷混凝土界面剂一道或者铺一道30～50mm厚1：1的水泥砂浆作结合层，并及时浇筑混凝土。
此外，还应采取有效措施，保证在浇捣剪力墙混凝土时，钢板止水带不下沉、不偏位。
五、结束语
综上所述，建筑行业作为推动国民经济快速增长的支柱型行业，其施工质量得到了人们的普遍关注。
在其快速发展的同时，也存在诸多弊端，尤其是房屋渗漏问题愈加突出。
为摆脱该质量通病，避免对建筑物使用功能、使用寿命造成严重影响，必须做好防水防渗工作。
作为一个系统性工程，防水工程涉及内容较多。
本文以地下室防水工程作为研究方向，结合具体案例，提出必须规范地下室防水工程施工流程，做好结构自防水施工控制工作，进一步提升工程整体质量。
参考文献：
[1]吴光前.高层建筑地下室底板后浇带施工技术[J].中国新技术新产品，2012（06）.。
