下载文档原格式

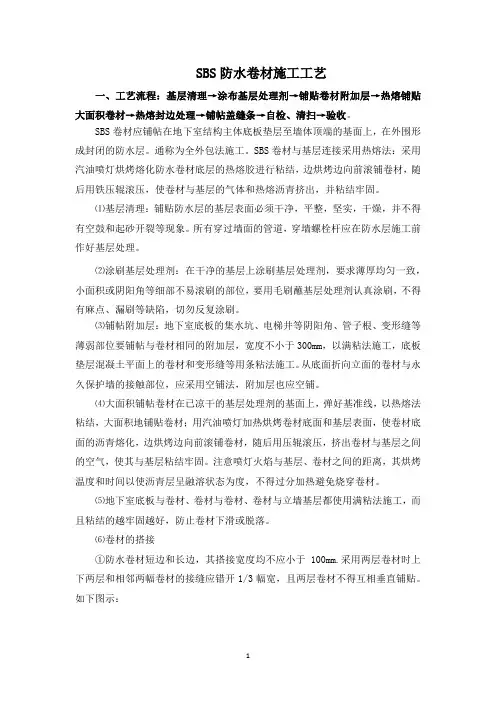

SBS防水卷材施工工艺一、工艺流程：基层清理→涂布基层处理剂→铺贴卷材附加层→热熔铺贴大面积卷材→热熔封边处理→铺帖盖缝条→自检、清扫→验收。
SBS卷材应铺帖在地下室结构主体底板垫层至墙体顶端的基面上，在外围形成封闭的防水层。
通称为全外包法施工。
SBS卷材与基层连接采用热熔法：采用汽油喷灯烘烤熔化防水卷材底层的热熔胶进行粘结，边烘烤边向前滚铺卷材，随后用铁压辊滚压，使卷材与基层的气体和热熔沥青挤出，并粘结牢固。
⑴基层清理：铺贴防水层的基层表面必须干净，平整，坚实，干燥，并不得有空鼓和起砂开裂等现象。
所有穿过墙面的管道，穿墙螺栓杆应在防水层施工前作好基层处理。
⑵涂刷基层处理剂：在干净的基层上涂刷基层处理剂，要求薄厚均匀一致，小面积或阴阳角等细部不易滚刷的部位，要用毛刷蘸基层处理剂认真涂刷，不得有麻点、漏刷等缺陷，切勿反复涂刷。
⑶铺帖附加层：地下室底板的集水坑、电梯井等阴阳角、管子根、变形缝等薄弱部位要铺帖与卷材相同的附加层，宽度不小于300mm，以满粘法施工，底板垫层混凝土平面上的卷材和变形缝等用条粘法施工。
从底面折向立面的卷材与永久保护墙的接触部位，应采用空铺法，附加层也应空铺。
⑷大面积铺帖卷材在已凉干的基层处理剂的基面上，弹好基准线，以热熔法粘结，大面积地铺贴卷材；用汽油喷灯加热烘烤卷材底面和基层表面，使卷材底面的沥青熔化，边烘烤边向前滚铺卷材，随后用压辊滚压，挤出卷材与基层之间的空气，使其与基层粘结牢固。
注意喷灯火焰与基层、卷材之间的距离，其烘烤温度和时间以使沥青层呈融溶状态为度，不得过分加热避免烧穿卷材。
⑸地下室底板与卷材、卷材与卷材、卷材与立墙基层都使用满粘法施工，而且粘结的越牢固越好，防止卷材下滑或脱落。
⑹卷材的搭接①防水卷材短边和长边，其搭接宽度均不应小于100mm.采用两层卷材时上下两层和相邻两幅卷材的接缝应错开1/3幅宽，且两层卷材不得互相垂直铺贴。
如下图示：立面应不小于600mm。

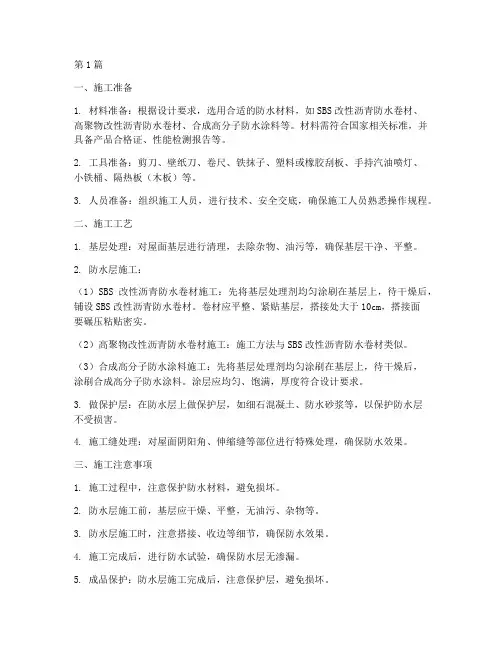

第1篇一、施工准备1. 材料准备：根据设计要求，选用合适的防水材料，如SBS改性沥青防水卷材、高聚物改性沥青防水卷材、合成高分子防水涂料等。
材料需符合国家相关标准，并具备产品合格证、性能检测报告等。
2. 工具准备：剪刀、壁纸刀、卷尺、铁抹子、塑料或橡胶刮板、手持汽油喷灯、小铁桶、隔热板（木板）等。
3. 人员准备：组织施工人员，进行技术、安全交底，确保施工人员熟悉操作规程。
二、施工工艺1. 基层处理：对屋面基层进行清理，去除杂物、油污等，确保基层干净、平整。
2. 防水层施工：（1）SBS改性沥青防水卷材施工：先将基层处理剂均匀涂刷在基层上，待干燥后，铺设SBS改性沥青防水卷材。
卷材应平整、紧贴基层，搭接处大于10cm，搭接面要碾压粘贴密实。
（2）高聚物改性沥青防水卷材施工：施工方法与SBS改性沥青防水卷材类似。
（3）合成高分子防水涂料施工：先将基层处理剂均匀涂刷在基层上，待干燥后，涂刷合成高分子防水涂料。
涂层应均匀、饱满，厚度符合设计要求。
3. 做保护层：在防水层上做保护层，如细石混凝土、防水砂浆等，以保护防水层不受损害。
4. 施工缝处理：对屋面阴阳角、伸缩缝等部位进行特殊处理，确保防水效果。
三、施工注意事项1. 施工过程中，注意保护防水材料，避免损坏。
2. 防水层施工前，基层应干燥、平整，无油污、杂物等。
3. 防水层施工时，注意搭接、收边等细节，确保防水效果。
4. 施工完成后，进行防水试验，确保防水层无渗漏。
5. 成品保护：防水层施工完成后，注意保护层，避免损坏。
四、质量要求1. 防水材料应符合国家相关标准，具有产品合格证、性能检测报告等。
2. 防水层施工质量应符合设计要求，无渗漏、起鼓、裂纹等现象。
3. 防水试验合格，无渗漏。
通过以上施工步骤和质量要求，确保地下室屋面防水工程的质量，为地下室内部环境提供良好的保障。
第2篇一、工程概况地下室屋面防水工程主要包括底板、墙体、屋面等部位的防水施工。
本工程地下室为钢筋混凝土结构，屋面防水等级为一级，采用二道设防，即钢筋混凝土结构自防水和柔性防水层。

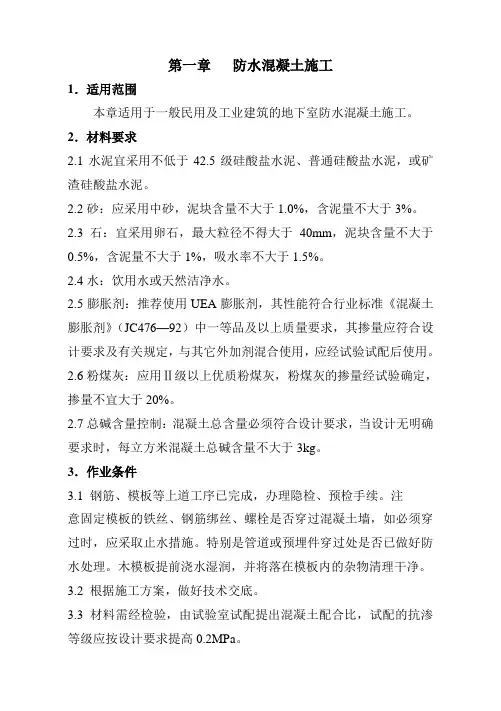

第一章防水混凝土施工1．适用范围本章适用于一般民用及工业建筑的地下室防水混凝土施工。
2．材料要求2.1水泥宜采用不低于42.5级硅酸盐水泥、普通硅酸盐水泥，或矿渣硅酸盐水泥。
2.2砂：应采用中砂，泥块含量不大于1.0%，含泥量不大于3%。
2.3石：宜采用卵石，最大粒径不得大于40mm，泥块含量不大于0.5%，含泥量不大于1%，吸水率不大于1.5%。
2.4水：饮用水或天然洁净水。
2.5膨胀剂：推荐使用UEA膨胀剂，其性能符合行业标准《混凝土膨胀剂》（JC476—92）中一等品及以上质量要求，其掺量应符合设计要求及有关规定，与其它外加剂混合使用，应经试验试配后使用。
2.6粉煤灰：应用Ⅱ级以上优质粉煤灰，粉煤灰的掺量经试验确定，掺量不宜大于20%。
2.7总碱含量控制：混凝土总含量必须符合设计要求，当设计无明确要求时，每立方米混凝土总碱含量不大于3kg。
3．作业条件3.1 钢筋、模板等上道工序已完成，办理隐检、预检手续。
注意固定模板的铁丝、钢筋绑丝、螺栓是否穿过混凝土墙，如必须穿过时，应采取止水措施。
特别是管道或预埋件穿过处是否已做好防水处理。
木模板提前浇水湿润，并将落在模板内的杂物清理干净。
3.2 根据施工方案，做好技术交底。
3.3 材料需经检验，由试验室试配提出混凝土配合比，试配的抗渗等级应按设计要求提高0.2MPa。
3.4 如地下水位高，地下防水工程施工期间继续做好降水，排水。
4．主要机具：混凝土搅拌机、混凝土输送机具（混凝土输送泵、翻斗车、手推车、吊斗）、振捣器、溜槽、串桶、铁板、铁锹，计量器具磅秤等。
5操作工艺5.1 工艺流程5.2混凝土搅拌：搅拌投料顺序：石子→砂→水泥→膨胀剂→水。
投料先干拌0.5~1min再加水。
水分三次加入，加水后搅拌1~2min(比普通混凝土搅拌时间延长0.5min)。
混凝土搅拌前必须严格按试验室配合比通知单操作，不得擅自修改配合比。
散装水泥、砂、石车车过磅，在雨季，砂必须每天测定含水率，调整用水量，普通混凝土坍落度不宜大于5cm，泵送混凝土坍落度控制12±2cm。

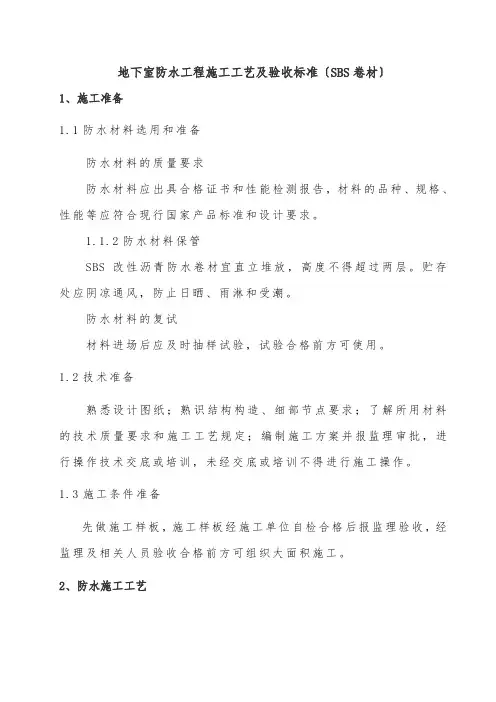

地下室防水工程施工工艺及验收标准〔SBS卷材〕1、施工准备1.1防水材料选用和准备防水材料的质量要求防水材料应出具合格证书和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求。
1.1.2防水材料保管SBS改性沥青防水卷材宜直立堆放，高度不得超过两层。
贮存处应阴凉通风，防止日晒、雨淋和受潮。
防水材料的复试材料进场后应及时抽样试验，试验合格前方可使用。
1.2技术准备熟悉设计图纸；熟识结构构造、细部节点要求；了解所用材料的技术质量要求和施工工艺规定；编制施工方案并报监理审批，进行操作技术交底或培训，未经交底或培训不得进行施工操作。
1.3施工条件准备先做施工样板，施工样板经施工单位自检合格后报监理验收，经监理及相关人员验收合格前方可组织大面积施工。
2、防水施工工艺基坑开挖——垫层施工——砌筑根底筏板砖胎膜——基层处理——底板卷材附加层卷材施工——底板卷材铺贴——20厚1：2.5水泥砂浆保护层〔根底底〕外墙基层清理〔包括后浇带砌保护墙〕——外墙卷材附加层铺贴——外墙卷材铺贴——保护层施工〔外墙及顶板〕2.1、垫层施工根底垫层完成后，在底板垫层的四周用防水砂浆先砌筑根底筏板砖胎膜〔具体高度按筏板厚度确定〕，砖墙最上3皮砖用石灰砂浆砌筑〔便于以后撤除，露出卷材进行搭接〕，内墙面抹15mm厚1：2.5水泥砂浆并压光。
所有阴阳角均做成50mm圆弧，以便于卷材粘结。
2.2、基层处理基层必须牢固，无松动、起砂等缺陷。
基层外表应平整洁净、均匀一致。
必须将突出基层外表的异物、砂浆疙瘩等铲除，并将尘土杂物去除干净，最好用高压空气进行清理。
阴阳角、管道根部等处更应仔细清理，假设有油污、铁锈等，应以砂纸、钢丝刷、溶剂等予以去除干净。
2.2.3基层假设上下不平或凹坑较大时，应用掺加108胶〔占水泥重量的15%〕的1：3水泥砂浆抹平。
基层与变形缝或管道等相连接的阴角应做成均匀一致、平整光滑的折角或圆弧。
基层应枯燥，含水率宜小于9%〔现场假设无检测仪器，可采用以下检测方法：用1m2的卷材覆盖在准备施工防水卷材的基层上，静止平放3－4小时，用手掀开后查看卷材与基层接触面有无水印，如无水印那么说明基层是枯燥的，满足防水层基层含水率小于9%，可以施工防水层。

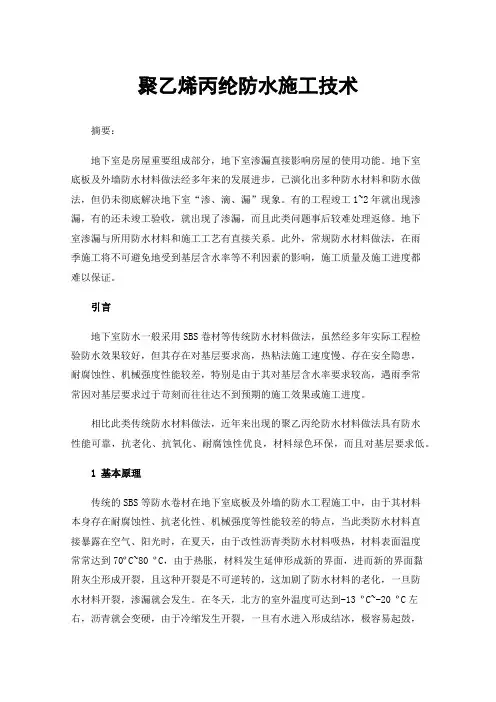

聚乙烯丙纶防水施工技术摘要：地下室是房屋重要组成部分，地下室渗漏直接影响房屋的使用功能。
地下室底板及外墙防水材料做法经多年来的发展进步，已演化出多种防水材料和防水做法，但仍未彻底解决地下室“渗、滴、漏”现象。
有的工程竣工1~2年就出现渗漏，有的还未竣工验收，就出现了渗漏，而且此类问题事后较难处理返修。
地下室渗漏与所用防水材料和施工工艺有直接关系。
此外，常规防水材料做法，在雨季施工将不可避免地受到基层含水率等不利因素的影响，施工质量及施工进度都难以保证。
引言地下室防水一般采用SBS卷材等传统防水材料做法，虽然经多年实际工程检验防水效果较好，但其存在对基层要求高，热粘法施工速度慢、存在安全隐患，耐腐蚀性、机械强度性能较差，特别是由于其对基层含水率要求较高，遇雨季常常因对基层要求过于苛刻而往往达不到预期的施工效果或施工进度。
相比此类传统防水材料做法，近年来出现的聚乙丙纶防水材料做法具有防水性能可靠，抗老化、抗氧化、耐腐蚀性优良，材料绿色环保，而且对基层要求低。
1基本原理传统的SBS等防水卷材在地下室底板及外墙的防水工程施工中，由于其材料本身存在耐腐蚀性、抗老化性、机械强度等性能较差的特点，当此类防水材料直接暴露在空气、阳光时，在夏天，由于改性沥青类防水材料吸热，材料表面温度常常达到70ºC~80 ºC，由于热胀，材料发生延伸形成新的界面，进而新的界面黏附灰尘形成开裂，且这种开裂是不可逆转的，这加剧了防水材料的老化，一旦防水材料开裂，渗漏就会发生。
在冬天，北方的室外温度可达到-13 ºC~-20 ºC左右，沥青就会变硬，由于冷缩发生开裂，一旦有水进入形成结冰，极容易起鼓，整个防水系统毁于一旦。
另外，施工过程中各种外部冲击破坏防水层的情况也时有发生。
以上种种均可能影响地下室防水效果。
另外，由于SBS类改性沥青防水卷材采用热粘法施工，施工速度慢、效率低，施工中存在安全隐患及环保问题，特别是其施工工艺对基层要求过于苛刻，要求基层含水率不高于9%，因此遇雨季、冬季施工质量及施工进度均得不到有效控制，达不到预期的施工效果。

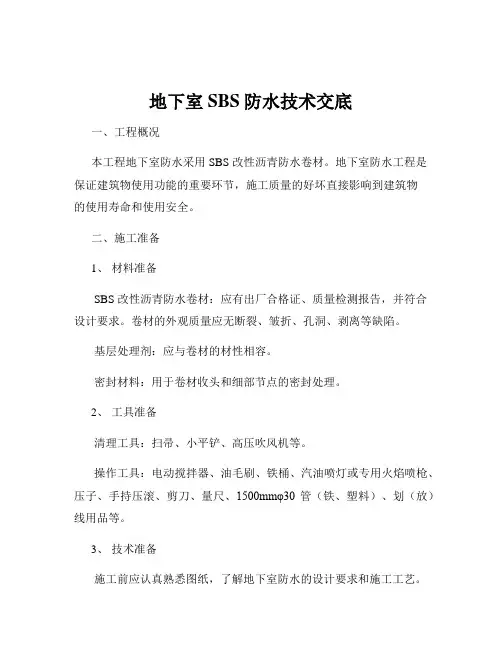

地下室SBS防水技术交底一、工程概况本工程地下室防水采用 SBS 改性沥青防水卷材。
地下室防水工程是保证建筑物使用功能的重要环节，施工质量的好坏直接影响到建筑物的使用寿命和使用安全。
二、施工准备1、材料准备SBS 改性沥青防水卷材：应有出厂合格证、质量检测报告，并符合设计要求。
卷材的外观质量应无断裂、皱折、孔洞、剥离等缺陷。
基层处理剂：应与卷材的材性相容。
密封材料：用于卷材收头和细部节点的密封处理。
2、工具准备清理工具：扫帚、小平铲、高压吹风机等。
操作工具：电动搅拌器、油毛刷、铁桶、汽油喷灯或专用火焰喷枪、压子、手持压滚、剪刀、量尺、1500mmφ30 管（铁、塑料）、划（放）线用品等。
3、技术准备施工前应认真熟悉图纸，了解地下室防水的设计要求和施工工艺。
对施工人员进行技术交底，明确施工质量要求和操作要点。
4、基层准备基层应坚实、平整、干净、无起砂、起皮、裂缝等缺陷。
基层表面的突出物、砂浆疙瘩等应铲除，并将尘土杂物清扫干净。
基层阴阳角应做成圆弧形，半径一般为 50mm。
三、施工工艺1、工艺流程基层处理→涂刷基层处理剂→铺贴附加层→热熔铺贴卷材→热熔封边→做保护层2、基层处理基层必须干燥，含水率不大于 9%。
检验方法：将 1m²卷材平坦地干铺在基层上，静置 3～4h 后掀开检查，基层覆盖部位与卷材上未见水印即可施工。
基层表面应平整，用 2m 直尺检查，直尺与基层间隙不应超过 5mm，且只允许平缓变化。
3、涂刷基层处理剂在基层表面满刷一道基层处理剂，涂刷应均匀，不得有漏刷或堆积现象。
基层处理剂涂刷完毕，达到干燥程度（一般以不粘手为准）方可施行热熔施工。
4、铺贴附加层阴阳角、管根、水落口等部位应先做附加层，附加层宽度不应小于500mm。
附加层应采用热熔法满粘施工。
5、热熔铺贴卷材卷材应平行于屋脊从低处向高处铺贴，卷材搭接缝应顺流水方向。
点燃汽油喷灯或专用火焰喷枪，加热基层与卷材交接处，喷枪距加热面保持 300mm 左右的距离，往返喷烤、观察当卷材的沥青刚刚熔化时，手扶卷材两端向前缓缓滚动铺设，要求用力均匀、不窝气，铺设压边宽度应掌握好。
地下室S B S改性沥青防水卷材施工方案公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]目录一、工程概述本工程为***投资公司投资兴建的***项目，位于湘潭市昭山示范区，建成后将是***融城范围内的标志性建筑，该工程东临**大道，西向**湖。
集展览、会议、办公、体验、接待、餐饮等功能为一体的公共建筑。
总建筑面积约为12294平方米。
本工程结构形式为地下一层钢筋混凝土框架结构，上部为钢结构，局部二层。
工程名称：工程地点：建设单位：设计单位：监理单位：施工单位：本工程地下室的底板和外墙防水采用单层4mm厚高聚物改性沥青防水卷材防水层做法，桩头采用水泥基渗透结晶防水处理。
外墙采用4mm厚高聚物改性沥青防水卷材。
二、编制依据施工规程、规范、标准图集1）《地下防水工程质量验收规范》GB50208-20112）《地下工程防水技术规范》GB50108-20083）《建筑安装分项工程施工工艺规程》DBJ01-26-20034）《地下工程防水技术规范》（GB50108-2008）三、施工方案、施工准备和部署1、建立工程项目现场管理机构为保证本防水工程施工质量和施工进度，合理的设立了现场管理机构，确定了技术过硬的施工队伍。
并建立队组领导体系。
、工程技术准备工程进度控制在施工中，将统一协调、合理穿插、精心部署，现场的管理人员和操作人员要紧密配合，充分利用现场的施工环境和时间组织交叉作业以保证本工程的顺利进行并按期交工。
1）做好施工前的技术交底工作在进场施工之前，现场的施工管理人员要对施工人员进行书面、口头和现场操作三种不同形式的交底。
交底要细致、明确，由上而下逐级进行实施，直至所有施工人员完全明白为止。
2）施工机具的准备施工进场前由专人负责将施工中用到的机具准备齐全。
（如：滚刷、油刷、刮板、铲刀、钢尺、壁纸刀、扫把、小线绳、喷灯、空桶等）1、本工程的地下室底板与外墙防水采用单层4mm厚SBS改性沥青防水卷材防水层热熔满铺法施工的做法。

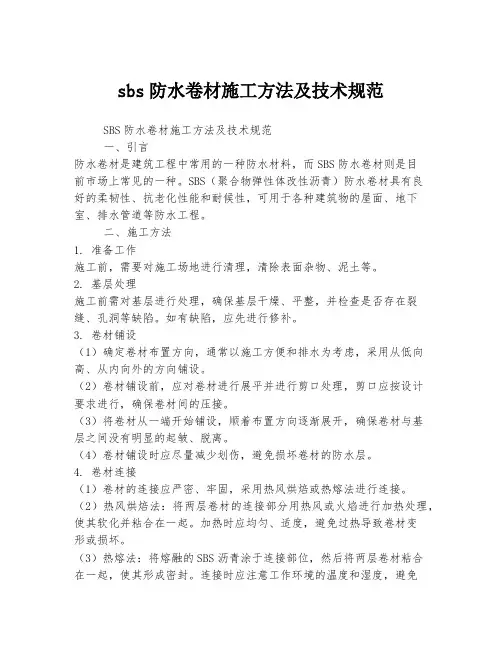

sbs防水卷材施工方法及技术规范SBS防水卷材施工方法及技术规范一、引言防水卷材是建筑工程中常用的一种防水材料，而SBS防水卷材则是目前市场上常见的一种。
SBS（聚合物弹性体改性沥青）防水卷材具有良好的柔韧性、抗老化性能和耐候性，可用于各种建筑物的屋面、地下室、排水管道等防水工程。
二、施工方法1. 准备工作施工前，需要对施工场地进行清理，清除表面杂物、泥土等。
2. 基层处理施工前需对基层进行处理，确保基层干燥、平整，并检查是否存在裂缝、孔洞等缺陷。
如有缺陷，应先进行修补。
3. 卷材铺设（1）确定卷材布置方向，通常以施工方便和排水为考虑，采用从低向高、从内向外的方向铺设。
（2）卷材铺设前，应对卷材进行展平并进行剪口处理，剪口应按设计要求进行，确保卷材间的压接。
（3）将卷材从一端开始铺设，顺着布置方向逐渐展开，确保卷材与基层之间没有明显的起皱、脱离。
（4）卷材铺设时应尽量减少划伤，避免损坏卷材的防水层。
4. 卷材连接（1）卷材的连接应严密、牢固，采用热风烘焙或热熔法进行连接。
（2）热风烘焙法：将两层卷材的连接部分用热风或火焰进行加热处理，使其软化并粘合在一起。
加热时应均匀、适度，避免过热导致卷材变形或损坏。
（3）热熔法：将熔融的SBS沥青涂于连接部位，然后将两层卷材粘合在一起，使其形成密封。
连接时应注意工作环境的温度和湿度，避免影响连接效果。
5. 边角处理（1）卷材的边角处理应严密，一般采用折返或埋入的方式处理。
（2）折返处理：将卷材的边角向上翻折，并用热风或火焰进行加热处理，使其软化并与基层粘合在一起。
（3）埋入处理：将卷材的边角埋入基层之中，再进行背涂、表涂，确保边角处的防水效果。
6. 检查验收施工完成后应进行防水层的质量检查，检查包括卷材的铺设情况、连接处的牢固性以及边角处理的密封性等。
同时，应按照规范要求进行防水层的抗压、抗穿刺、抗拉伸等物理性能的检测。
三、技术规范1. 施工工艺规范（1）施工前必须制定详细的施工方案及施工图纸，并根据实际情况进行有针对性的调整。

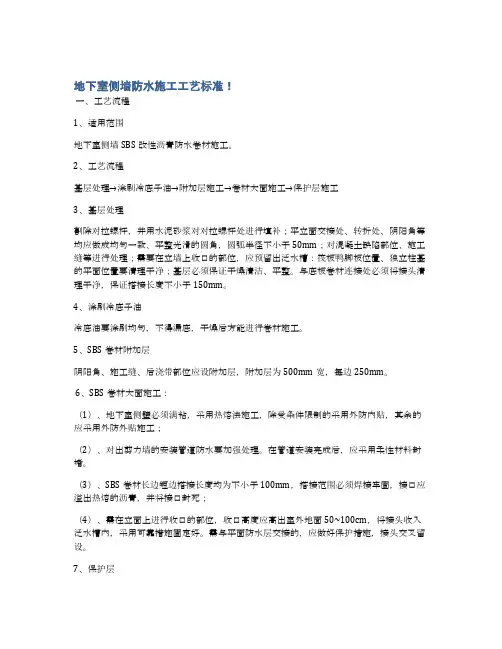

地下室侧墙防水施工工艺标准！一、工艺流程1、适用范围地下室侧墙SBS改性沥青防水卷材施工。
2、工艺流程基层处理→涂刷冷底子油→附加层施工→卷材大面施工→保护层施工3、基层处理割除对拉螺杆，并用水泥砂浆对对拉螺杆处进行填补；平立面交接处、转折处、阴阳角等均应做成均匀一致、平整光滑的圆角，圆弧半径不小于50mm；对混凝土缺陷部位、施工缝等进行处理；需要在立墙上收口的部位，应预留出泛水槽：筏板鸭脚板位置、独立柱基的平面位置要清理干净；基层必须保证干燥清洁、平整。
与底板卷材连接处必须将接头清理干净，保证搭接长度不小于150mm。
4、涂刷冷底子油冷底油要涂刷均匀，不得漏底，干燥后方能进行卷材施工。
5、SBS卷材附加层阴阳角、施工缝、后浇带部位应设附加层，附加层为500mm宽，每边250mm。
6、SBS卷材大面施工：（1）、地下室侧壁必须满粘，采用热熔法施工，除受条件限制的采用外防内贴，其余的应采用外防外贴施工；（2）、对出剪力墙的安装管道防水要加强处理。
在管道安装完成后，应采用柔性材料封堵。
（3）、SBS卷材长边短边搭接长度均为不小于100mm，搭接范围必须焊接牢固，接口应溢出热熔的沥青，并将接口封死；（4）、需在立面上进行收口的部位，收口高度应高出室外地面50~100cm，将接头收入泛水槽内，采用可靠措施固定好。
需与平面防水层交接的，应做好保护措施，接头交叉留设。
7、保护层卷材防水保护层立面采用多孔砖砌筑120墙，两层以上的地下室每隔4米设240×240砖柱；筏板鸭脚板等平面采用50厚C20细石混凝土保护，也可以采用铺20厚水泥砂浆上盖一匹标砖进行保护。
二、控制标准及注意事项1、材料品牌、胎体、厚度、型号需符合合同及规范要求，材料进场后需要见证取样送检，检验合格后才能使用；为保证立面满粘，冷底子油应现场取样做相容性试验。
2、防水单位与总包单位必须进行工作面交接，形成书面交接记录。
3、新旧卷材搭接处，应将原有卷材接口清理干净，经监理验收后方可进行搭接。

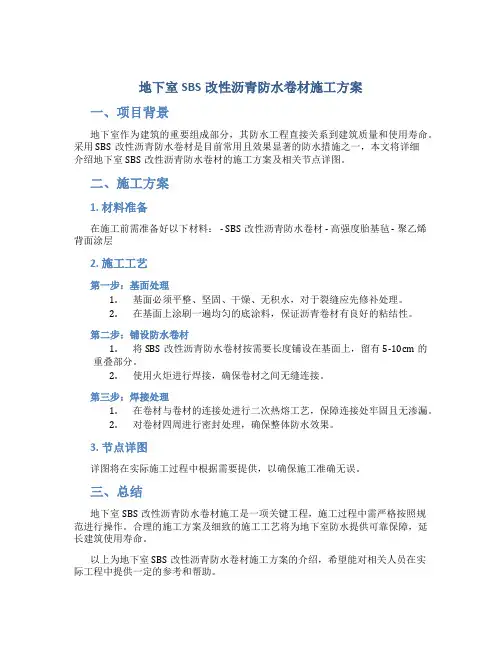

地下室SBS改性沥青防水卷材施工方案
一、项目背景
地下室作为建筑的重要组成部分，其防水工程直接关系到建筑质量和使用寿命。
采用SBS改性沥青防水卷材是目前常用且效果显著的防水措施之一，本文将详细
介绍地下室SBS改性沥青防水卷材的施工方案及相关节点详图。
二、施工方案
1. 材料准备
在施工前需准备好以下材料： - SBS改性沥青防水卷材 - 高强度胎基毡 - 聚乙烯背面涂层
2. 施工工艺
第一步：基面处理
1.基面必须平整、坚固、干燥、无积水，对于裂缝应先修补处理。
2.在基面上涂刷一遍均匀的底涂料，保证沥青卷材有良好的粘结性。
第二步：铺设防水卷材
1.将SBS改性沥青防水卷材按需要长度铺设在基面上，留有5-10cm的
重叠部分。
2.使用火炬进行焊接，确保卷材之间无缝连接。
第三步：焊接处理
1.在卷材与卷材的连接处进行二次热熔工艺，保障连接处牢固且无渗漏。
2.对卷材四周进行密封处理，确保整体防水效果。
3. 节点详图
详图将在实际施工过程中根据需要提供，以确保施工准确无误。
三、总结
地下室SBS改性沥青防水卷材施工是一项关键工程，施工过程中需严格按照规
范进行操作。
合理的施工方案及细致的施工工艺将为地下室防水提供可靠保障，延长建筑使用寿命。
以上为地下室SBS改性沥青防水卷材施工方案的介绍，希望能对相关人员在实
际工程中提供一定的参考和帮助。
地下室防水工程施工工艺及验收标准（SBS卷材）1、施工准备1.1防水材料选用和准备1.1.1防水材料的质量要求防水材料应出具合格证书和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求。
1.1.2防水材料保管SBS改性沥青防水卷材宜直立堆放，高度不得超过两层。
贮存处应阴凉通风，避免日晒、雨淋和受潮。
1.1.3防水材料的复试材料进场后应及时抽样试验，试验合格后方可使用。
1.2技术准备熟悉设计图纸；熟识结构构造、细部节点要求；了解所用材料的技术质量要求和施工工艺规定；编制施工方案并报监理审批，进行操作技术交底或培训，未经交底或培训不得进行施工操作。
1.3施工条件准备先做施工样板，施工样板经施工单位自检合格后报监理验收，经监理及相关人员验收合格后方可组织大面积施工。
2、防水施工工艺基坑开挖——垫层施工——砌筑基础筏板砖胎膜——基层处理——底板卷材附加层卷材施工——底板卷材铺贴——20厚1：2.5水泥砂浆保护层（基础底）外墙基层清理（包括后浇带砌保护墙）——外墙卷材附加层铺贴——外墙卷材铺贴——保护层施工（外墙及顶板）2.1、垫层施工基础垫层完成后，在底板垫层的四周用防水砂浆先砌筑基础筏板砖胎膜（具体高度按筏板厚度确定），砖墙最上3皮砖用石灰砂浆砌筑（便于以后拆除，露出卷材进行搭接），内墙面抹15mm厚1：2.5水泥砂浆并压光。
所有阴阳角均做成50mm圆弧，以便于卷材粘结。
2.2、基层处理2.2.1基层必须牢固，无松动、起砂等缺陷。
基层表面应平整洁净、均匀一致。
2.2.2必须将突出基层表面的异物、砂浆疙瘩等铲除，并将尘土杂物清除干净，最好用高压空气进行清理。
阴阳角、管道根部等处更应仔细清理，若有油污、铁锈等，应以砂纸、钢丝刷、溶剂等予以清除干净。
2.2.3基层若高低不平或凹坑较大时，应用掺加108胶（占水泥重量的15%）的1：3水泥砂浆抹平。
2.2.4基层与变形缝或管道等相连接的阴角应做成均匀一致、平整光滑的折角或圆弧。
2.2.5基层应干燥，含水率宜小于9%（现场若无检测仪器，可采用以下检测方法：用1m2的卷材覆盖在准备施工防水卷材的基层上，静止平放3－4小时，用手掀开后查看卷材与基层接触面有无水印，如无水印则表明基层是干燥的，满足防水层基层含水率小于9%，可以施工防水层。
）。
2.2.6排水口、地漏应低于基层；有套管的管道部位应高于基层表面不少于20mm。
将所留空洞浇水洗净、湿润后，用防水砂浆塞实、抹平、压光。
接缝处的水泥渣用磨光机磨平，以外墙、塑料止水带表面水泥浆等杂物用铲刀和钢丝刷清理干净，最后将混凝土表面灰尘扫净。
2.3、涂刷基层处理剂基层干燥后，涂刷基层处理剂。
用长把排刷把基层处理剂涂刷在干净干燥的基层表面上，复杂部位用油漆刷刷涂，要求不露白，涂刷均匀。
干燥至不粘脚、不粘手后方可进行下道工序（基层处理剂可选用冷底子油或用汽油稀释的氯丁橡胶沥青胶粘剂，冷底子油配合比：10#沥青︰汽油=30︰70）。
2.4、铺贴附加层：首先铺贴止水带、后浇带、阴阳角，筏板砖胎膜以下部位等处附加层（包括底板卷材），方法是先按细部形状将卷材剪好，不要加热，在细部贴一下，视尺寸、形状合适后，再将卷材的底面，用手持汽油喷灯烘烤，待其底面呈熔融状态，即可立即粘贴在已涂刷一道密封材料的基层上，并压实铺牢。
附加层宽度≥500mm。
2.5、防水卷材施工2.5.1弹线：在基层表面按照卷材的宽度将铺贴卷材的基线弹好，以便按此基准线进行卷材铺贴施工。
2.5.1 将卷材置于铺贴起始端，对准基层上已弹好的粉线，将卷材对正找直。
2.5.3 一人正对卷材底面（有热熔胶）手持汽油喷灯，慢旋开关、点燃火焰，将火焰调呈蓝色。
使火焰对准卷材与基面交接处同时加热卷材底面与基层面，待卷材底面胶呈熔融状即进行粘铺，另一人缓慢推展卷材进行排气压实铺帖，最后将端部卷材铺牢压实。
2.5.4基准卷材铺设完成后可进行大面积“法”施工。
以基准卷材为准向两侧同时顺序铺贴。
2.5.5施工时，持喷灯的施工人员应站在滚铺前方，对着待铺的卷材加热，随卷材推进倒退行走。
使喷灯火焰对准卷材与基层的夹角，喷灯距卷材及基层加热处约0.3-0.6M烘烤至卷材底面胶呈黑色光泽并伴有微量气泡产生，推卷人员及时推滚卷材进行粘铺。
2.5.6卷材搭接长度：卷材长、短边搭接长度应不小于100mm；与立面搭接时上层卷材盖过下层卷材应不小于150mm。
2.5.7 卷材搭接缝处理卷材接缝搭接宽度为100mm。
在粘贴卷材时，先将搭接部分每隔50~100cm以胶粘剂临时固定，大面积卷材铺好后即粘贴卷材搭接缝，用丁基橡胶胶粘剂的A组分：B组分＝1：1配合搅拌均匀，再用油漆刷将配好的胶粘剂均匀涂刷在翻开的卷材接头的两个粘结面上（涂胶量以0.5~0.8kg/m2为宜），然后干燥20~30min，待手感不粘手时即可粘合，从一端开始边压合边驱除空气，使之无气泡及折皱存在，最后再用手持小铁辊顺序用力滚压一遍，然后再用丁基橡胶胶粘剂或其他专用胶粘剂沿卷材搭接缝骑缝粘贴一条宽120mm的卷材胶条，用手持压辊滚压使其粘贴牢固，卷材胶条两侧边用双组分聚氨酯密封膏或单组分氯磺化聚乙烯密封膏予以密封。
在其他部分的卷材三层重叠之处必须以聚氨酯密封膏予以封闭。
2.5.8卷材收头处理卷材收头必须用聚氨酯嵌缝膏封闭，封闭处固化后，在收头处再涂刷一层聚氨酯涂膜防水材料，在其尚未完全固化时，即可用108胶水泥砂浆（水泥：砂：108胶＝1：3：0.20）压缝封闭。
2.5.9 保护层施工防水卷材施工完成并经验收合格后，卷材面做20mm厚1；2.5水泥砂浆保护层。
同样在砖胎膜处卷材上也抹20mm厚1：2水泥砂浆保护层。
以下2.5.10-2.5.12为外墙防水卷材施工工艺，具体做法参照地下室卷材防水做法：2.5.10 外墙清理及刷基层处理剂地下室混凝土外墙拆模后砌外墙后浇带保护墙，清理基层及刷冷底子油要求同地下室底板。
2.5.11 外墙防水卷材施工拆除筏板砖胎膜最上面3皮砖，将露出卷材接头清理干净，再从一侧开始自下而上垂直进行大面铺贴。
铺贴过程中，一定要将卷材内空气赶净，以免造成空鼓起泡。
由于有热熔胶的底面背对立墙基面，因此这部分卷材以冷粘法粘铺在立墙上，与这部分卷材衔接继续向上铺贴的热熔卷材仍用热熔法铺贴，且上层卷材盖过下层卷材应不小于150mm。
2.5.12 收头及接缝处理2.5.12 保护层施工卷材施工完成并经验收合格后，根据图纸要求施工保护层。
3、热熔法施工注意事项3.1热熔法同材性的关系。
高聚物改性沥青防水卷材各品种的改性基料成分有所不同，因之软化点、熔融度及熔化速度亦不同。
施工人员对所选卷材应进行探索试验，调节火焰距离以及烘烤时间，观察卷材底面热熔胶的熔融状态以及铺贴后卷材的粘贴强度，积累经验后用于大面积施铺。
3.2烘烤温度对卷材的影响。
以液化石油气为热源的火焰喷枪，当喷嘴全部开放时，火焰的端部温度约为1300℃左右，火焰中心的温度约1100℃左右，调节喷枪开关可将温度降至1000~800℃左右。
在这样的高温下实施热熔法施工，要求在对卷材材性了解的基础上熟练掌握持枪烘烤技术。
这里应特别强调一点，即对热熔型卷材高温烘烤的瞬时性，卷材的改性混合基料中的石油沥青已经过高温处理，其沥青胶质对混合基料中的橡胶或树脂可起到保护作用，因此瞬时高温不会影响卷材性能；高温对不同的胎基影响也不同，对无纺聚酯布胎基，温度达130℃时其伸长变形即可超限而失去增强作用，而玻纤胎却不受此限，而对SBS、APP改性基料瞬间接触260℃高温亦不致破坏材性。
因此，可以说在一定条件下，高温不致影响卷材的材性。
3.3常温下，正确施工的热熔型卷材防水层，其粘结强度可大于0.5MPa,可满足质量要求。
但在低温下施工，热熔胶冷却也快，往往影响粘铺质量，这就需要丰富的经验和熟练的操作技术，必要时可同时使用两把火焰喷枪（或喷灯）进行加热操作，以使热熔胶熔融均匀，保证粘铺质量。
3.4采用热熔施工，在点火时以及在烘烤施工中，火焰喷嘴严禁对着人。
特别是立墙卷材热熔施工时，更应注意施工安全，亦应佩戴防护用品。
3.5施工现场应清除易燃物及易燃材料，并备有灭火器等消防器材。
消防道路要畅通。
3.6施工使用的易燃物及易燃材料应贮放在指定处所，并有防护措施及专人看管。
3.7六级以上大风，停止热熔施工。
3.8汽油喷灯、火焰喷枪，以及易燃品等，下班后必须放入有人管理的指定仓库。
4、细部处理4.1、桩头及桩钢筋的处理桩头在施工过程中由于存在着某些原因致使桩头周围残缺程度较为严重或钢筋锚固长度不够，为此要求在做防水之前，提前进行处理某些桩头或钢筋长度问题，具体的处理方法为：如果由于桩头较低达不到标高要求的应进行补做桩头，补做桩头时将原桩头清理干净并刷上一道水泥素浆然后用高标号的砼补接桩头至设计标高。
对于钢筋可以采用搭接单面焊10d将钢筋补做到设计要求。
桩头防水做法：在桩头及桩周边做水泥基渗透结晶型涂料防水层，上做20厚1：2聚合物水泥砂浆保护层。
要求聚合物水泥砂浆在施工过程中随抹随将其压光，以提高其抗渗性。
注意的质量问题是：桩上的防水涂料与底板上的防水卷材必须要满足防水搭接要求（见图），聚合物的配比必须符合设计规定要求。
聚合物水泥砂浆保护层桩顶防水做法示意图4.2、地下室外墙后浇带处理外墙后浇带位置外侧砌“U”形砖墙将其封闭，砖墙内净空至少保证800×1400，砖墙厚度为240mm，高度砌平外墙顶。
砖墙外侧批20厚1：2.5 水泥砂浆找平，阴角批成弧角，再做防水卷材，面上再做保护层。
（防水做法按回地下室外墙外防水做法）砖墙下浇C15垫层150mm厚，垫层比砖墙两面各凸出100mm。
外墙后浇带两侧止水螺栓头保留，用作日后固定后浇带模板。
图2 地下室外墙后浇带防水处理图4.3、变形缝处防水处理措施变形缝处应增加卷材附加层,附加层总宽度为600mm。
变形缝两侧的混凝土应分两次浇筑。
在施工时,把止水带的中部夹于变形缝端模上,同时沥青木丝板钉在端模上,并把止水带的翼边用铅丝固定在底板钢筋上,然后浇筑混凝土,待混凝土强度达到一定强度后拆除端模板,用铅丝将止水带另一翼边固定在底板钢筋上,再浇筑另一侧混凝土。
木丝板端用密封油膏填严。
施工要求:在施工中,要保证止水带与混凝土牢固结合,除混凝土的水灰比和水泥用量要严格控制外,接触止水带的混凝土不应出现粗骨料集中或漏振现象。
在支设模板和浇筑混凝土不得将止水带破坏。
振捣时,止水带处混凝土应振捣密实,赶出气泡。
但振捣棒插入点应离开止水带250mm以上,严禁振捣棒接触止水带。
（a）墙体变形缝；（b）底板变形缝1-需防水结构；2-浸过沥青的木丝板；3-止水带；4-填缝油膏；5-卷材附加层；6-卷材防水层；7-水泥砂浆面层；8-混凝土垫层；9-水泥砂浆找平层；10-水泥砂浆保护层；11-保护墙图3地下室施工缝防水处理图4.4、地下室穿墙套管节点对于热力管道穿过混凝土外墙,可采用防水橡胶止水套管以适应因温度引起的管道涨缩变形。
