第八章 电动车窗系统

汽车电动车窗与电动门锁系统设计第一节汽车电动车窗的组成与类型所谓电动车窗，一般是指其玻璃升降器能自动升、降门窗玻璃，即使在行车过程中也能方便地开、关门窗。

所以电动车窗又叫自动车窗，过去仅装在高级轿车上，而在现代轿车上己被普遍采用。

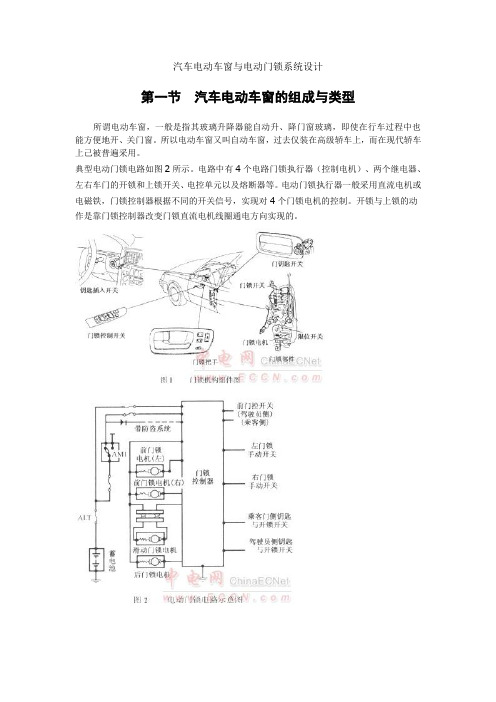

典型电动门锁电路如图2所示。

电路中有4个电路门锁执行器（控制电机）、两个继电器、左右车门的开锁和上锁开关、电控单元以及熔断器等。

电动门锁执行器一般采用直流电机或电磁铁，门锁控制器根据不同的开关信号，实现对4个门锁电机的控制。

开锁与上锁的动作是靠门锁控制器改变门锁直流电机线圈通电方向实现的。

当上锁按钮开关被按下时，电压信号送到控制器中，通过上锁继电器触点的动作使门锁电机完成锁门动作。

当开锁按钮开关被按下时，电压信号送到控制器中，通过开锁继电器触点的动作使门锁电机完全开锁动作。

遥控门锁现在，在国外大约有三分之一车辆已经将遥控门锁（RKE-Remote Keyless Entry）作为标准配置。

遥控门锁即是在电动门锁的基础上增加遥控装置（遥控器），取代传统的车钥匙，并在车内安装有接收模块，以实现上锁、开锁的远距离控制和行车自动锁门控制。

遥控门锁不使用钥匙就能操纵门锁，避免了在黑暗处寻找锁眼，远距离操控缩短了驾驶员在车外的时间，尤其是在雨雪天气时尤为重要；此外，行车自动锁门控制减少了由于行车时忘记锁门带来的事故。

如图3所示典刑遥控门锁电路包括：遥控ECU、门锁ECU、上锁和开锁开关、门锁执行器（电机）以及门锁状态指示器。

遥控门锁电路中，遥控器是实现遥控动作的核心器件。

遥控器是一手持式无线电发射器，遥控操作时，遥控器将上锁和开锁等信号以微弱电波（法规规定的频率小于322M赫兹、电场强度小于500μV/dB、发射距离在3m以内无需作业许可的电波）的形式发送到汽车门锁电控单元的遥控接收模块（遥控ECU），车内接收模块识别发射代码并驱动门锁执行器。

行李箱的上锁和开锁也可用遥控器实现。

每一辆车的发射器都有各自的密码，密码存储在相关的集成电路模块中，车内接收模块在收到发射代码后，首先要识别密码是否正确，然后才能确定是否驱动执行器动作。

电动车窗原理
电动车窗是现代汽车上常见的一个便利设施，它可以通过按下
按钮或者旋转开关来控制车窗的开合。

那么，电动车窗是如何实现
自动开合的呢？接下来，我们将深入探讨电动车窗的原理。

首先，电动车窗的核心部件是电动车窗机构。

电动车窗机构通
常由电动马达、减速器、导轨、连杆和车窗玻璃等组成。

当驾驶员
按下开关时，电动马达会接收到信号，通过减速器转动，并将转动
力传递到连杆上，进而带动车窗玻璃的上下运动。

这样一来，车窗
就可以实现自动开合的功能了。

其次，电动车窗的控制原理是通过电路系统来实现的。

当驾驶
员按下开关时，电路系统会接收到信号，从而控制电动马达的工作。

同时，电路系统还会监测车窗的位置，一旦车窗到达预设位置，电
路系统就会停止电动马达的工作，以避免车窗过度开合或者卡住的
情况发生。

此外，电动车窗还需要配备安全装置。

在车辆发生碰撞或者紧
急情况下，安全装置会自动切断电源，使车窗停止工作，以保障车
内乘客的安全。

总的来说，电动车窗的原理是通过电动车窗机构、电路系统和安全装置共同实现的。

电动车窗的出现，极大地方便了驾驶员和乘客，使得车窗的开合变得更加便利和安全。

希望通过本文的介绍，能够让大家对电动车窗的原理有一个更加清晰的了解。

电动车窗系统的工作原理电动车窗系统工作原理电动车窗系统是现代汽车中常见的设备之一，它通过电力来控制车窗的开启和关闭。

在这篇文章中，我将为您介绍电动车窗系统的工作原理。

一、电动车窗系统的组成部分电动车窗系统主要由以下几个组成部分构成：1. 电动窗控制开关：安装在车门上方，供驾驶员或乘客使用。

通过按下开关的上下按钮，可以控制车窗的升降。

2. 电动窗电机：安装在车门内部，通过电力驱动车窗的升降。

电动窗电机通常由直流电动机、减速装置和传动机构组成。

3. 电动窗传动机构：将电动窗电机的旋转运动转化为车窗的线性升降运动。

电动车窗系统的工作原理可以分为以下几个步骤：1. 电动窗控制开关接通电源：当驾驶员或乘客按下开关上的升降按钮时，电动窗控制开关会接通电源，将电流传送到电动窗电机。

2. 电动窗电机运转：一旦接收到电流，电动窗电机开始运转。

电动窗电机内部的直流电动机会转动，通过减速装置和传动机构将旋转运动转化为线性升降运动。

3. 电动窗升降：通过传动机构，电动窗电机将线性运动传递到车窗上，使车窗升降。

当按下开关上的升降按钮时，电动窗电机会根据按钮的指令，控制车窗的升降方向和速度。

一旦按钮释放，电动窗电机会停止运转，车窗停止升降。

4. 电动窗停止装置：为了确保车窗能够停止在预定的位置，电动窗系统通常还配备了停止装置。

当车窗达到预定的升降位置时，停止装置会自动断开电动窗电机与电源的连接，使车窗停止运动。

三、电动车窗系统的优势与传统的手动车窗相比，电动车窗系统具有以下几个优势：1. 方便易用：驾驶员或乘客只需按下开关上的按钮，即可轻松控制车窗的升降，无需费力转动摇把。

2. 安全性高：电动车窗系统配备了停止装置，一旦车窗达到预定的升降位置，即会停止运动，避免了手动车窗疏忽导致的意外伤害。

3. 舒适性好：电动车窗系统的升降速度可以根据需要进行调节，使车窗的开启和关闭更加平稳。

此外，电动窗控制开关通常还配备了一键升降功能，可以一次性将车窗完全升起或降下，提升了使用的便捷性。

汽车电动车窗系统的工作原理随着科技的发展和人们对便利性的追求，汽车电动车窗系统已经成为当代汽车的标配。

这一系统的工作原理既简单又实用，为驾驶者和乘客提供了更加舒适和便捷的使用体验。

一、汽车电动车窗系统的组成汽车电动车窗系统主要由以下几个部分组成：1. 电动马达：负责提供推拉车窗所需的动力；2. 开关按钮：用于控制车窗的升降；3. 电动驱动装置：将电动马达的动力传输给车窗；4. 控制模块：接收来自开关按钮的信号，并控制电动马达的工作；5. 保险装置：在遇到异常情况时，保护电动车窗系统的安全。

二、汽车电动车窗系统的工作原理下面以一款普通的四门轿车为例，介绍汽车电动车窗系统的工作原理。

当驾驶员或乘客需要升降车窗时，首先按下位于驾驶侧门或相应乘客座位旁的开关按钮。

这个开关按钮可以通过电线和控制模块进行连接。

按下按钮后，控制模块会接收到相应的信号。

控制模块接收到信号后，会将电能转化为机械能，通过控制马达使车窗升降。

具体地说，控制模块会向电动马达提供电流，使电动马达旋转，并通过驱动装置传递动力给车窗。

电动马达的旋转方向决定了车窗升降的方向。

当电动马达顺时针旋转时，车窗向上升起；反之，当电动马达逆时针旋转时，车窗向下降低。

控制模块可以通过不同的电压和电流来控制电动马达的转速和转向，从而控制车窗的升降速度和方向。

此外，在现代汽车中，一些高级电动车窗系统还配备了防夹功能，当探测到阻力时，车窗会自动停止运动，以保护乘客的安全。

三、汽车电动车窗系统的优势汽车电动车窗系统相比传统的手动车窗具有如下优势：1. 方便性：驾驶员和乘客可以通过按下按钮轻松升降车窗，而不需要进行额外的体力劳动；2. 安全性：现代电动车窗系统配备了防夹功能，有效避免夹伤事故的发生；3. 操控性：驾驶员可以通过集中控制面板控制所有车窗的升降，提供了更加便捷的操控体验；4. 美观性：电动车窗系统整合在车门内部，不会影响车辆的外观美观度。

总结：汽车电动车窗系统通过电动马达、开关按钮、电动驱动装置、控制模块和保险装置等部件的协同工作，实现了车窗的自动升降功能。

电动车窗的系统原理
电动车窗的系统原理可以分为四个部分：控制开关、电动机、电源供应和窗玻璃传动机构。

1. 控制开关：控制开关通常安装在车门的门把手或者中控面板上。

当开关被按下时，电路被闭合，开始供电给电动机。

2. 电动机：电动机是电动车窗系统的关键部分，它负责提供动力以使窗玻璃上升或下降。

电动机通常由直流电源供电，当电源接通时，电动机开始运转。

电动机通过一个香蕉轮或者其他传动装置与窗玻璃传动机构相连。

3. 电源供应：电源供应通常是由车辆的电瓶提供的直流电源，通过电车电网或者引擎发电机进行充电。

电源供应会将电能转化为电动机所需要的直流电。

4. 窗玻璃传动机构：窗玻璃传动机构将电动机的旋转运动转化为窗玻璃的上升或下降运动。

通常使用一条链条或者齿轮装置与电动机相连，通过传动装置将电动机的旋转运动转化为窗玻璃的线性运动。

传动机构同时也起到支撑和导向窗玻璃的作用，以确保窗玻璃能够稳定的上升或下降。

通过电动车窗的系统原理，车主可以通过控制开关轻松实现车窗的开闭操作，提高车辆的驾乘舒适性和安全性。

电动车窗的工作原理电动车窗是现代汽车中常见的装置之一，它的出现极大地方便了驾驶员和乘客。

那么，电动车窗是如何工作的呢？一、电动车窗的组成部分电动车窗主要由电动马达、开关、控制模块、玻璃窗和窗框等组成。

二、电动车窗的工作原理电动车窗的工作原理可以分为以下几个步骤：1. 供电：当驾驶员或乘客按下开关时，电流通过控制模块传递给电动马达。

2. 电动马达：电动马达是电动车窗的核心部件，它将电能转化为机械能。

电动马达中有一个小型的直流电机，通过传动系统将电能转化为线性运动。

电动马达通常由电磁线圈、永磁体和传动装置组成。

3. 传动装置：传动装置将电动马达的旋转运动转化为线性运动。

它通常由齿轮组成，通过齿轮的转动将电动马达的旋转转化为线性运动，使玻璃窗能够上下移动。

4. 玻璃窗和窗框：玻璃窗安装在窗框上，通过窗框的导轨进行上下运动。

当电动马达工作时，传动装置带动窗框上的导轨，使玻璃窗上升或下降。

5. 限位开关：为了确保电动车窗的安全和稳定，通常会在电动马达和传动装置上安装限位开关。

限位开关能够检测玻璃窗的上下位置，当玻璃窗到达预定位置时，限位开关会自动切断电源，停止电动马达的工作。

三、电动车窗的控制方式电动车窗的控制方式主要有两种：驾驶员控制和乘客控制。

1. 驾驶员控制：驾驶员可以通过驾驶员门上的开关来控制车辆上所有的电动车窗。

这种控制方式通常配有主控制开关，可以一键控制所有车窗的开启和关闭。

2. 乘客控制：乘客可以通过各自座位上的开关来控制对应位置的电动车窗。

乘客控制开关只能控制对应位置的电动车窗，不能控制其他位置的电动车窗。

四、电动车窗的优点和注意事项电动车窗相比于传统的手动车窗，具有以下几个优点：1. 方便快捷：驾驶员和乘客可以通过简单的按下开关来控制车窗的开启和关闭，省去了手动摇动车窗的麻烦。

2. 安全性高：由于电动车窗配备了限位开关，能够确保车窗在合适位置停止，避免了车窗意外关闭或打开过程中的危险。

然而，使用电动车窗时也需要注意以下几点：1. 不要将手、手臂或其他物体伸入正在开启或关闭的车窗中，以免造成伤害。

电动车窗系统的工作原理
电动车窗系统的工作原理是电机带动摇杆手柄操作齿轮来升降车窗。

所谓电动车窗，就是用一个伺服电机带动玻璃上下移动，而不是传统的操作曲柄来升降玻璃。

使玻璃的提升变得轻巧、舒适和自动化。

升降结构是电动车窗系统的核心部件。

大部分汽车车窗升降器基本都是用非常灵活的连杆来升降车窗玻璃，使其保持水平状态。

将一个小电机连接到一个蜗轮和几个其他正齿轮，以产生更大的齿轮减速比，这将提供足够的扭矩来抬起车窗。

电动车窗最重要的功能之一就是不能强制打开，它是由传动结构中的蜗轮来支撑的。

因为蜗轮蜗杆之间有一个接触角，所以很多蜗轮蜗杆基本上都有自锁功能。

虫子能转动齿轮，但齿轮不能转动虫子。

齿间的摩擦力将齿轮结合在一起。

汽车电动车窗工作原理
汽车电动车窗的工作原理是通过电动窗控制器控制汽车电动车窗电机的运行。

电动车窗由电动车窗电机、电源、开关和控制器组成。

当驾驶员或乘客按下电动车窗开关时，开关会发送信号给控制器。

控制器接收到信号后，会将电源的电流发送给电动车窗电机。

电动车窗电机接收到电力后就会开始转动。

电动车窗电机通过一个装置将电能转化为机械能，从而驱动玻璃窗的上升或下降。

电动车窗电机通常配有一个减速机构，以确保窗户的平稳运行和位置控制。

当按下开关向上或向下时，电动车窗电机会相应地转动顺时针或逆时针。

控制器还可以根据车窗位置的反馈信号来控制电动车窗电机的停止。

一旦控制器接收到停止信号，它将中断电流的供应，从而停止电动车窗的运动。

这样，车窗可以在所需的位置停止。

通过电动窗控制器的配合，驾驶员和乘客可以方便地控制汽车电动车窗的上升和下降，为乘坐者提供舒适的体验和必要的安全性。
