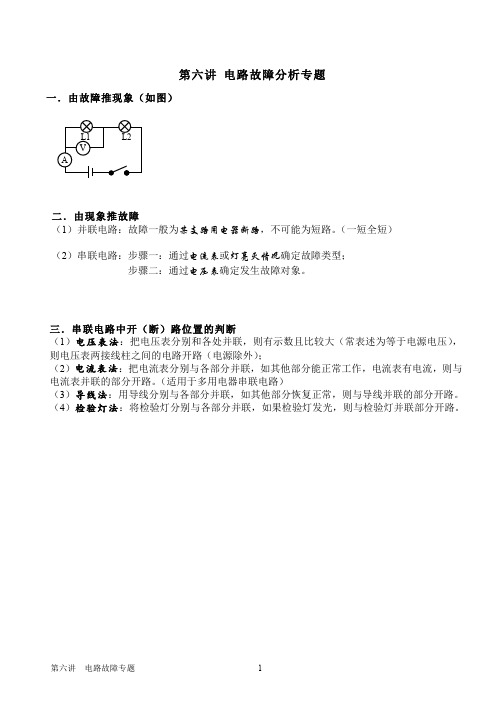

第六讲电路故障分析专题一．由故障推现象（如图）二．由现象推故障（1）并联电路：故障一般为某支路用电器断路，不可能为短路。
（一短全短）（2）串联电路：步骤一：通过电流表或灯亮灭情况确定故障类型；步骤二：通过电压表确定发生故障对象。
三．串联电路中开（断）路位置的判断（1）电压表法：把电压表分别和各处并联，则有示数且比较大（常表述为等于电源电压），则电压表两接线柱之间的电路开路（电源除外）；（2）电流表法：把电流表分别与各部分并联，如其他部分能正常工作，电流表有电流，则与电流表并联的部分开路。
（适用于多用电器串联电路）（3）导线法：用导线分别与各部分并联，如其他部分恢复正常，则与导线并联的部分开路。
（4）检验灯法：将检验灯分别与各部分并联，如果检验灯发光，则与检验灯并联部分开路。
典例分析：考点一 串联故障分析【例1】如图1所示电路，闭合开关，两只灯泡都不亮，且电流表和电压表的指针都不动，现将两灯泡L 1和L 2的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表指针仍不动，但电压表的指针却有了明显的偏转，该电路的故障可能是（ ）A ．从a 点经电流表到开关这段电路中出现断路B ．灯泡L 1的灯丝断了C ．灯泡L 2的灯丝断了D ．电流表和两个灯泡都坏了 【练1-1】兴趣小组的同学练习使用电压表、电流表和滑动变阻器时，连接如图所示电路。
他们按电路图将实物连接起来，闭合开关前滑动变阻器的滑片应放在 端(填“a ”或“b ”)。
闭合开关，发现电流表A 的示数为零，电压表V 的示数不为零，若是电路中的电阻Rx 或滑动变阻器R 发生故障。
则故障是 。
【练1-2】如图2电路，闭合开关时，有一只灯不亮，电流表有示数，电压表无示数，则（）A.L 1断路B. L 1短路C. L 2断路D. L 2短路 【练1-3】(莆田)如图10所示，电源电压不变，闭合开关S ，电路各元件工作正常。
一段时间后，若其中一只电压表示数变大，则（ ）A ．另一个电压表示数变小B ．其中有一盏灯亮度不变C ．灯L 2可能断路D ．灯L 2可能短路 考点二并联故障分析【例2】（雅安）如图所示电路，闭合开关S 后，发现灯L 1不亮，L 2正常发光．此电路的故障可能是（）A ．开关S 接触不良B ．电灯L 1灯丝断了C ．电灯L 1短路D ．电灯L 2短路【练2-1】如图所示，电源电压保持不变，闭合开关S 后，灯泡L 1、L 2都发光。
