自制强光手电筒教程教你用PVC管手工打造可夜钓用的手电筒的做法╭★肉丁网夜钓的朋友都知道，夜灯是垂钓的必备品，可是看到强光手电、蓝光钓鱼灯都是一两百以上的，咱穷人就自个制作两个强光手电和蓝光钓鱼灯吧。
一朋友给的一块废笔记本电池，11V输出的，拆开是6节18650，省了不省锂电池的钱了，另外原来就有的一些配件。
基本成本费清单：3W普瑞正白220-240LM的LED灯 2.2元/个1个1W 蓝光LED灯 1.5元/个1个船型开关1元/个2个C8反光杯3.5元/个2个32mm的LED反光杯1元/个1个超小0.28寸直流电压数字表9元/个 1个PVC管头及6分PVC管若干DC插座0.5元 /个 1个200欧姆可调精密电阻0.5元/个 2个3W 1欧姆电阻0.1元/个1个LED铝基板0.4元/个，7个硅橡胶4元/支 1支管头都是几毛到1.5元一个3W强光LED手电的制作过程。
大致的设计图如下，后来稍做了一点点改动（图做的弱了一点，不是专业的，各位就将就吧）因为6分转8分头不能全套进C8的反射杯，所以就用了一个6分转6分内螺的，大些，拆了内螺铜，打磨一下，刚好装入C8反射击杯。
教你用PVC管手工打造可夜钓用的手电筒的做法用小磨钻先钻一下最后成功挖出来了。
刚好杯能装进去，OK、3W LED灯，上焊铝基板，各加两正负线。
铝基板灯珠和反射杯用硅橡胶和热熔胶固定在管头上：注入热熔胶固定好，留距离要接下一节。
这一节要镶入开关、数字表和电阻及线。
量好开关大小，打洞。
一不小心打大了一点点，没关系，呆会固定好后用胶密封。
数字表一样的方法置入用硅橡胶密封好：铝基板加弹簧做为正极触点（因为我的18650正极是平头的）线路理好，焊接好。
线路焊好后把里面注满硅橡胶（做为导热）正极触点，多出来的线要接负极。
大致后面管型接好状态：后面的是6分转4分内螺头，接堵头。
（之前只想头堵头可以打开换电池，刚开始没想到要加个DC头直接充电更方便。

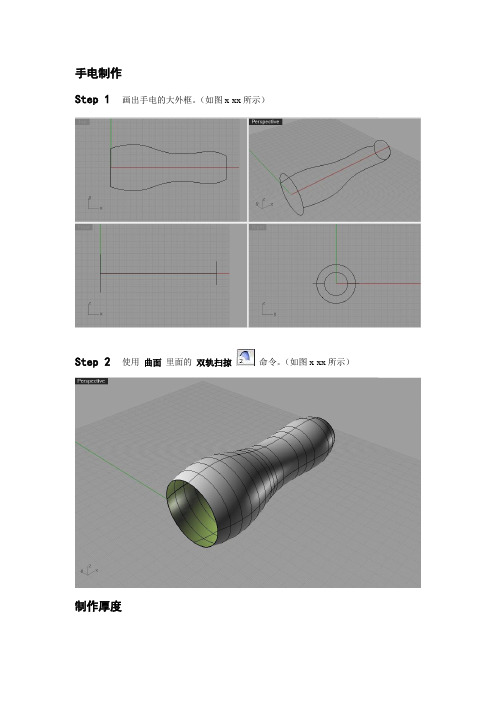

手电制作Step 1 画出手电的大外框。
（如图x-xx所示）Step 2 使用曲面里面的双轨扫掠命令。
（如图x-xx所示）制作厚度Step 1 选取前面大圆，使用曲线工具里面的偏移曲线命令，偏移一定距离。
（如图x-xx所示）Step 2 使用曲面里面的放样命令，将选取的两个圆进行放样。
（如图x-xx所示）生成手电的厚度。
Step 3 使用曲面工具里面的直线挤出命令，选取内侧曲线进行拉伸。
（如图x-xx所示）Step 4 手电尾部用同样的方法，进行加厚度。
（如图x-xx所示）手电反光镜制作Step 1 使用曲面里面的嵌面命令，选中圆柱内部的边缘，出现对话框，将调整切线关闭，自动修建打开。
（如图x-xx所示）再将生成出来的圆面向前移动一点。
（如图x-xx所示）（为了避免反光镜与手电筒合并。
两个物件为不同材质。
）Step 2 选中曲面圆形，将其他物件隐藏。
在 Right 视图 使用 圆 里面的圆：直径命令。
输入小键盘0,ENTER 回车。
确定坐标原点，圆的第二个点不要超过曲面边缘。
（如图x-xx所示）Step 2 选择点命令，将物件锁点工具栏里面的中心点打开，找到圆的中心点（如图x-xx所示）Step 3 将圆和点进行移动位置。
圆靠近曲面（如图x-xx所示）Step 4 使用曲面里面的放样命令，依次选择圆和点。
放样成圆锥形。
（如图x-xx所示）（圆锥出来后一定要看看有颜色面是不是朝着圆锥里面。
为了后面的布尔运算。
）Step 5 选择圆锥，使用变动里面的环形阵列命令，输入小键盘0,ENTER回车。
确定坐标原点。
（原点要在Right视图里面进行）信息栏里面的项目数输入为5.（如图x-xx所示）Step 6 选中被减物（反光镜子的曲面）。
使用实体工具里面的布尔运算差集命令，在选中5个圆锥形（如图x-xx所示）Step 7 加入灯泡，用五个圆球体来代替。
（如图x-xx所示）Step 1 在TOP 视图里面画出两条直线（如图x-xx所示）Step 2 选中矩形，使用曲面里面的直线挤出命令，拉伸出平面（如图x-xx 所示）Step 3 使用实体工具里面的布尔运算分割命令。

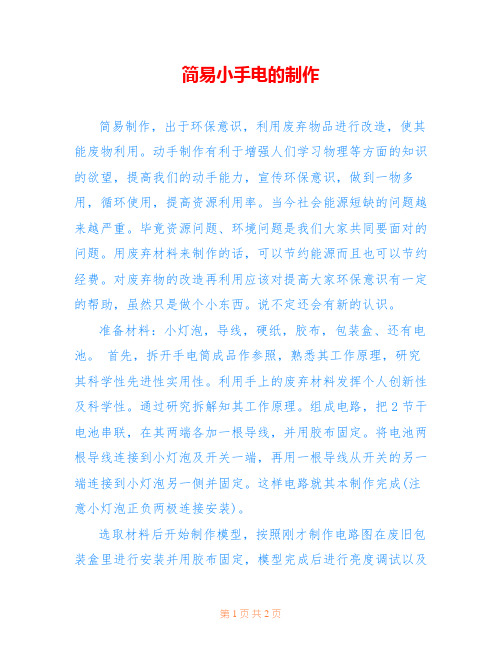

简易小手电的制作
简易制作，出于环保意识，利用废弃物品进行改造，使其能废物利用。
动手制作有利于增强人们学习物理等方面的知识的欲望，提高我们的动手能力，宣传环保意识，做到一物多用，循环使用，提高资源利用率。
当今社会能源短缺的问题越来越严重。
毕竟资源问题、环境问题是我们大家共同要面对的问题。
用废弃材料来制作的话，可以节约能源而且也可以节约经费。
对废弃物的改造再利用应该对提高大家环保意识有一定的帮助，虽然只是做个小东西。
说不定还会有新的认识。
准备材料：小灯泡，导线，硬纸，胶布，包装盒、还有电池。
首先，拆开手电筒成品作参照，熟悉其工作原理，研究其科学性先进性实用性。
利用手上的废弃材料发挥个人创新性及科学性。
通过研究拆解知其工作原理。
组成电路，把2节干电池串联，在其两端各加一根导线，并用胶布固定。
将电池两根导线连接到小灯泡及开关一端，再用一根导线从开关的另一端连接到小灯泡另一侧并固定。
这样电路就其本制作完成(注意小灯泡正负两极连接安装)。
选取材料后开始制作模型，按照刚才制作电路图在废旧包装盒里进行安装并用胶布固定，模型完成后进行亮度调试以及
稳定性测试，完善其外观以及手感。
最后把作品装饰一下简易手电筒就完成了。
简易手电筒制作方法手电筒是人们生活中常见并且实用的工具之一。
它可以在黑暗中提供光源，方便我们进行各种活动。
本文将介绍一种简易的手电筒制作方法，只需几个简单的材料即可制作完成。
材料准备•一个小塑料瓶•一节5V直流电池•一个开关•一颗高亮度LED灯•一段电线•电池盒•胶带或热熔胶步骤1.首先，我们需要准备一个小塑料瓶作为手电筒的外壳。
你可以选择一个无标志或透明的瓶子，这样光线更容易透过瓶壁照射出来。
2.在瓶盖上钻一个小孔，确保电线可以穿过。
这个孔的大小要适应你所使用的开关，以确保它可以轻松穿过。
3.将电线的一端插入电池盒的正极，使用胶带或热熔胶固定。
另一端的电线焊接到开关的一个端口上。
4.将开关的另一个端口与LED灯连接，同样使用焊接固定。
5.将LED灯的另一端连接到电池盒的负极。
6.确保电线和开关全部连接正确，然后将电池放入电池盒中，盖上盖子并旋紧。
7.将电线通过之前钻的孔插入瓶子，并用胶带或热熔胶固定开关和瓶口。
8.检查所有部件是否牢固安装，并确保开关可以顺利开关灯光。
使用与维护使用方法使用简易手电筒非常简单。
只需要将开关打开，灯光就会亮起。
为了获得更好的照明效果，你可以选择一个高亮度的LED灯。
维护方法为了保证手电筒的正常使用寿命，需要注意以下几点：•及时更换电池：当灯光变弱或无法亮起时，应及时更换电池。
选择高品质的电池，以确保手电筒持久的使用时间。
•保持干燥：避免手电筒接触水或潮湿的环境，以免损坏电子元件。
•清洁镜头：定期清洁LED灯的镜头以保持良好的光线透射效果。
结论通过上述步骤，我们成功制作了一个简易的手电筒。
尽管它可能没有商业手电筒那么强大，但对于日常使用来说已经足够方便和实用了。
你可以根据自己的需要和喜好进行一些改进，并且制作出更加个性化的手电筒。
希望这个制作方法能帮助你实现自己的创意灵感！。
幼儿园科学实验案例：自制简易手电筒1. 引言在幼儿园教育中，科学实验是帮助幼儿探索和理解自然现象的重要方法之一。
通过让幼儿亲自动手，他们可以培养观察、实验和解决问题的能力。
在这篇文章中，我们将介绍一个适合幼儿园的科学实验案例：自制简易手电筒。
2. 实验材料准备为了进行这个实验，我们需要准备以下材料：- 一个纸杯- 一块透明的胶带- 一块黑色卡纸- 一束小白色LED灯- 一节5号电池- 一根镊子- 一把剪刀3. 实验步骤接下来，我们将通过以下步骤来制作简易手电筒：步骤一：用镊子将LED灯的两个金属引脚从电的两端轻轻地插入电池的正负极。
步骤二：用透明胶带将LED灯固定在电池上，并确保引脚与电池的极正确实接触。
步骤三：将LED灯固定在纸杯的底部，确保灯头朝向杯口。
步骤四：将黑色卡纸卷成一个小漏斗状，并将它插入杯子的底部，以便隐藏LED的光线。
步骤五：用剪刀在黑色卡纸上剪出一个小孔，让光线能够透过。
步骤六：关闭室内的灯光，打开自制手电筒，欣赏LED灯发出的光亮。
4. 实验原理解释幼儿园的孩子对于为什么手电筒能发光可能会产生疑惑。
这里我们可以简单地解释一下。
LED灯是一种能够发光的二极管。
当电池正极连接到LED的正极，负极连接到负极时，电流就会流过LED，并激活其中的电子，从而产生光线。
黑色卡纸的作用是为了让光线只能从小孔中透出，以增强手电筒的效果。
5. 实验延伸在理解了以上的实验步骤和原理后，我们可以继续给幼儿提供更多的学习机会。
以下是一些延伸实验活动的建议：- 变换颜色：用不同颜色的卡纸覆盖小孔，观察LED发出的光线颜色是否改变。
- 变换材料：使用不同材料的杯子，例如透明玻璃杯和塑料杯，观察光线穿透的效果有何不同。
- 变换光强：使用不同数量或类型的LED灯，观察光线强度的差异。
通过这些延伸实验，幼儿能够深入学习光的特性，并培养他们的观察力和实验能力。
6. 总结通过自制简易手电筒这个科学实验，幼儿可以理解光的原理，并亲身体验科学实验的乐趣。

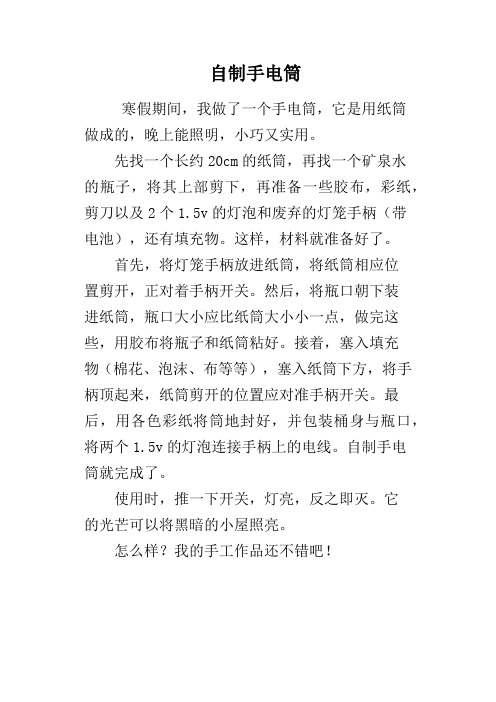

自制手电筒
寒假期间，我做了一个手电筒，它是用纸筒
做成的，晚上能照明，小巧又实用。
先找一个长约20cm的纸筒，再找一个矿泉水
的瓶子，将其上部剪下，再准备一些胶布，彩纸，剪刀以及2个1.5v的灯泡和废弃的灯笼手柄（带
电池），还有填充物。
这样，材料就准备好了。
首先，将灯笼手柄放进纸筒，将纸筒相应位
置剪开，正对着手柄开关。
然后，将瓶口朝下装
进纸筒，瓶口大小应比纸筒大小小一点，做完这些，用胶布将瓶子和纸筒粘好。
接着，塞入填充
物（棉花、泡沫、布等等），塞入纸筒下方，将手柄顶起来，纸筒剪开的位置应对准手柄开关。
最后，用各色彩纸将筒地封好，并包装桶身与瓶口，将两个1.5v的灯泡连接手柄上的电线。
自制手电
筒就完成了。
使用时，推一下开关，灯亮，反之即灭。
它
的光芒可以将黑暗的小屋照亮。
怎么样？我的手工作品还不错吧！。
手摇式手电筒小制作
材料准备：
1.一个小型发电机
2.一个锂电池
3.一组LED灯
4.一个手柄
5.一些导线
6.螺丝刀、电钳等工具
步骤：
1.找到一个合适的手柄，它可以是一个家具上的把手、一个塑料瓶盖等。
确保手柄可以固定在发电机的转轴上并可以顺利旋转。
2.将手柄用螺丝固定在发电机的转轴上，确保手柄与发电机产生物理连接。
3.将LED灯连接到发电机的两个接线柱上，一个端口连接正极，另一个端口连接负极。
需要用导线将LED与发电机的接线柱相连，确保电流可以通过。
4.将锂电池连接到发电机的输出端口上。
可以使用导线将电池与发电机连接起来，确保电能可以储存并供给LED灯使用。
5.测试手电筒是否正常工作。
当你手摇手电筒时，发电机会通过机械转动产生电能，存储到锂电池中，然后通过导线供给LED灯，实现照明功能。
注意事项：
1.在制作手摇式手电筒时要小心使用工具，避免造成伤害。
2.在测试手电筒之前，请确保所有连接线都正确连接，以避免短路或其他意外发生。
3.注意锂电池的正负极连接是否正确，避免电池短路或电池过放。
总结：
通过以上几个简单步骤，我们可以制作一个小型手摇式手电筒。
当我们在户外活动或者遇到紧急情况时，这个手电筒可以为我们提供光亮，方便我们的使用。
手摇式手电筒使用人力发电，比传统的电池电筒更加环保节能。
希望这个制作过程对您有所帮助，祝您制作成功！。
自制手电筒的详尽实验步骤【实验资料和工具】(1)一号电池 2 节(2) 卫生纸卷芯 1 个(3)维生素咀嚼片空盒 1 个(4)废易拉罐 ( 如露露饮料罐 ) 一只(5)锤子 1 把(6)螺丝刀 1 个(7)瑞士军刀 1 把(8)细铁丝 1 根(9)废纸若干张(10)小灯泡 1 个(11)钳子 1 把【实验步骤】1、用锤子和螺丝刀在露露饮料罐底部砸个突出，以接电池的负极。
.2、把铁丝一端弯成两圈圆弧( 圆弧大小依据小灯泡大小而定 ) ，用于放小灯泡3、小灯泡随后就会如下图套进铁丝里( 记着，这一步先不可以套哦 ! 在第七步里才能套。
)4、用瑞士军刀起掉露露饮料罐一端的盖子( 温馨提示：用刀注意安全! 这一步可请爸爸妈妈帮忙!)5、割下维生素咀嚼片空盒的底部。
6、在底盖中央挖一大一小两个圆形小洞，大洞是用来穿过灯泡的，小洞是用来穿过导线的。
7、先把铁丝插入塑料盒中的小洞里，让铁丝圆环和瓶盖中间的大洞同圆心，而后把灯泡旋入塑料盖中间的大洞和铁丝的圆环内，使灯泡金属面与铁丝接触优秀。
8、将 2 节一号电池套入纸芯里( 纸芯的长度应短于两节电池的长度 )9、把固定好的电池组放入露露饮料罐中。
注意：电池负极朝下，与露露饮料罐的突出相接触; 正极向上，以便与灯泡密切接触。
10、将小灯泡盖在露露罐上。
检查一下，灯泡、电池是否是密切接触。
11、用食指把从维生素咀嚼片空盒顶部穿出的铁丝( 导线 ) 按在露露罐无油漆的金属表面上，灯泡就亮起来了!【实验原理】露露罐底部的突出与电池组的负极相连，灯泡底部与电池的正极相连，当与灯泡连结的导线 ( 就是实验资猜中的铁丝 ) 与露露罐的外壳 ( 金属 ) 接触时，经过露露罐，灯泡和电池组组成了一个闭合回路，灯泡就会亮了;放手时，导线离开露露罐，回路断开，灯泡就灭了。
【使用说明】使用时，用一个手指把从塑料盒顶部穿出的导线按在露露罐无油漆的金属表面上，手电筒就会发光;。
如何在野外制作简易手电筒？
在户外露营等活动中，手电筒是非常必需的工具之一，但如果你的手电筒没有带电池或者电池已经用光了，怎么办？今天，我将向大家介绍如何在野外制作简易手电筒，让你在户外活动时再也不用为电筒用光电池而烦恼了。
一、准备工具
如果你想在野外制作简易手电筒，你需要准备以下工具：
1.普通的塑料瓶
2.头灯或露营灯（可选）
3.铝箔纸
4.黑色胶带
5.剪刀
二、制作简易手电筒
准备好以上工具后，就可以开始制作简易手电筒了。
步骤一：将塑料瓶切成一个U型，保留下来的部分就成了手电筒的外壳。
步骤二：在塑料瓶的底部剪一个小洞，稍大一点的洞会更好，不过洞
也不能太大，以免光线散失。
步骤三：将头灯或露营灯放进U型塑料瓶里，将开关对准洞口。
步骤四：将铝箔纸卷成一个小圆筒，直径与塑料瓶的口径相同。
将铝
箔纸圆筒放在塑料瓶的另一端，将头灯或露营灯同样插在圆筒的中部，并将铝箔纸紧密贴在塑料瓶上，这样反射光线就会更强。
步骤五：用黑色胶带固定铝箔纸，将整个手电筒紧密封闭。
三、总结
以上就是在野外制作简易手电筒的方法，虽然手电筒可能没有购买的
那么好，但它足以帮助你找到遗落的物品，读取地图和照明，让你在
野外活动中一定能更加安全和便捷。
最后，提醒大家，如果你在户外活动中遇到了黑暗、危险和紧急情况，请尽量远离危险地带，及时寻求帮助。
同时，希望大家在野外活动中
像精通制作简易手电筒一样精通各种应急方法，让我们的生活变得更
加安全和美好。
塑料瓶手电筒的制作方法塑料瓶手电筒的制造方法手电筒是每个人必不可少的照明工具。
非常实用。
一般来说，手电筒有几个部件，包括电池、由电池供电的灯泡、聚光镜、外壳和开关。
虽然手电筒的生产在本质上非常简单，但直到19世纪末人类历史上发明照明后才被发明出来。
因为手电筒的重要基本材料是电池和电灯。
这里介绍一下在家点亮一个diy小手电筒的操作步骤，让你自己做的手电筒充满情调。
那么，如何用一些常见的小材料做一个实用的手电筒呢？下面的图片会告诉你答案。
其实用的道具很少。
首先，我们需要两种材料，一种是2个饮料瓶，另一种是冰棒棒，大约10根。
用剪刀把饮料瓶的上部剪下来，留着备用，不规则的边缘修剪一下，会起到灯罩的作用。
然后切掉第二个饮料瓶的瓶盖和瓶口，这将是手电筒的底部。
冰棒棒被用作手电筒的枪管。
胶水放在木棍的两端，与“灯罩”即瓶口连接。
同样，手电筒的底部也需要用一根胶水连接。
首先，从外面把棍子包半圈，这样手电筒的形状就基本形成了。
不要忙着关桶。
然后用冰棍棒从桶内接一圈加固手电筒。
连接方式也是胶水。
枪管已经加固了两层，已经初具规模。
现在，让我们为灯的上部做一个连接器。
用剪刀把冰棒棒剪成两小段，既可以作为连接器部分的支架，也有助于固定以后要插入的电池。
按图将两根切好的短冰棒棒插入桶口，一个卡座就做好了。
从塑料瓶体上剪下一条长约3厘米、宽约0.5厘米的长方形塑料带。
折叠两次后，绑一根细铜线，在胶带上打一个孔，让细铜线穿过胶带，然后缠绕几次。
将完成的连接器放入桶体上部，预留一根铜线穿过灯罩进行灯光连接。
现在你可以放入两个7号电池，取下底盖，在盖上钻一个孔。
将铜线插入底部的空白空间，刚好够铜线接触电池底部。
将从瓶盖露出的那部分铜线在瓶盖上弯折，然后加入一些胶水，使铜线粘到瓶盖上。
拿一根长铜丝，长度超过桶的长度，在末端打几个结。
该部分用于连接作为负极的瓶盖。
从手电筒的微博上插入铜线，直到它伸出灯罩，一根铜线流出来连接灯。
盖上瓶盖。
