真空退火炉工艺布置

真空退火炉原理
真空退火炉是一种在真空环境下进行材料热处理的设备，常用于金属材料的退火、烧结和热处理等工艺。

真空退火炉的工作原理如下：
1.创建真空环境：真空退火炉首先通过抽气系统将炉腔内的空气抽空，创
建一个低压甚至接近真空的环境。

这样做的目的是避免材料在高温下与氧气等气体发生反应，以防止氧化、腐蚀和其他不良影响。

2.加热材料：在真空环境下，退火炉通过加热系统对待处理材料进行加
热。

加热源可以是电阻加热器、感应加热器或辐射加热器等，根据不同的应用需求选择不同的加热方式。

3.控制温度和时间：在加热过程中，通过控制加热系统的功率、温度传感
器的反馈和温度控制系统的调节，对材料进行精确的温度控制。

同时，根据具体的工艺要求，控制加热时间和退火过程的速率，以达到期望的热处理效果。

4.冷却和排气：在退火过程完成后，可以采用冷却系统对材料进行快速冷
却，以固定所需的材料性能。

然后，通过恢复大气压力或逐步排气的方式，将炉腔内的真空环境恢复到大气压力，完成整个热处理过程。

总结来说，真空退火炉利用在真空环境下的加热和控制技术，通过排除氧气等气体的影响，对材料进行热处理，以改善材料的力学性能、纯净度、晶粒结构和其他特性。

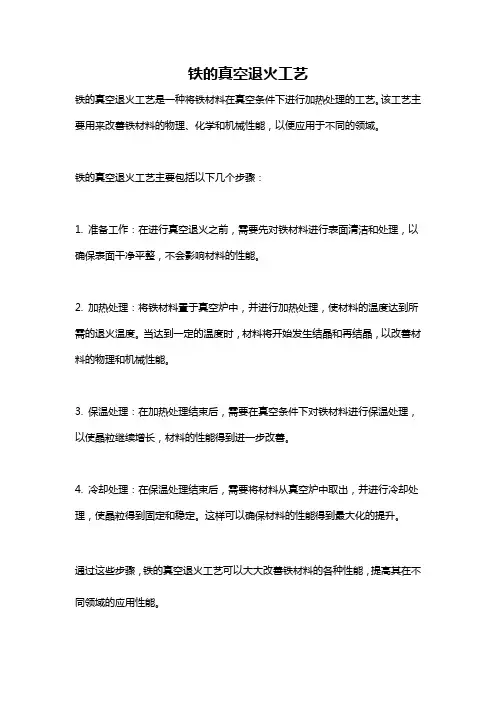

铁的真空退火工艺
铁的真空退火工艺是一种将铁材料在真空条件下进行加热处理的工艺。

该工艺主要用来改善铁材料的物理、化学和机械性能，以便应用于不同的领域。

铁的真空退火工艺主要包括以下几个步骤：
1. 准备工作：在进行真空退火之前，需要先对铁材料进行表面清洁和处理，以确保表面干净平整，不会影响材料的性能。

2. 加热处理：将铁材料置于真空炉中，并进行加热处理，使材料的温度达到所需的退火温度。

当达到一定的温度时，材料将开始发生结晶和再结晶，以改善材料的物理和机械性能。

3. 保温处理：在加热处理结束后，需要在真空条件下对铁材料进行保温处理，以使晶粒继续增长，材料的性能得到进一步改善。

4. 冷却处理：在保温处理结束后，需要将材料从真空炉中取出，并进行冷却处理，使晶粒得到固定和稳定。

这样可以确保材料的性能得到最大化的提升。

通过这些步骤，铁的真空退火工艺可以大大改善铁材料的各种性能，提高其在不同领域的应用性能。

井式真空退火炉工艺流程_井式真空退火炉厂家报价大家了解盛阳工业炉生产的井式真空退火炉吗，井式真空退火炉主要用于金属机件及合金盘丝一般性退火、球化、时效以及各种机械零件中温热处理用，是一种相对无氧化超节能的热处理设备。

井式真空退火炉可适用于低于950的无氧化加热。

那么关于井式真空退火炉工艺流程和井式真空退火炉厂家报价，我们一起来看看吧~#详情查看#【井式真空退火炉：生产厂家】#详情查看#【井式真空退火炉：结构特点】【井式真空退火炉工艺流程】工艺过程如下：将井式真空退火炉料装好后扣上内罩并用液压锁紧，内罩与井式真空退火炉台连接法兰内的冷却循环系统开始工作，内罩锁紧后，确认氢气阀、内罩、井式真空退火炉台、循环风机、排气管路密封性良好，然后抽真空，井式真空退火炉压降到-90kPa；开始自动氮气吹扫，替换内罩内空气，使井式真空退火炉内氧含量减少到1以下，充入保护气体氢气，同时将加热罩吊装到井式真空退火炉台上，按照设定的退火曲线开始加热和保温，井式真空退火炉料在全氢气下退火，在保温阶段结束前自动对井式真空退火炉台内罩进行一次泄露检测。

当检测安全后就可吊走加热罩，随即将冷却罩吊到井式真空退火炉台上，启动冷却风机，内罩温度t冷却到（t℃=（273+t）K）时开始自动水冷，直至井式真空退火炉料达到出井式真空退火炉温度，进行氮气吹扫，用氮气换掉内罩氢气，置换完毕后，循环风机停止工作，吊走冷却罩，松开内罩，进行井式真空退火炉料出井式真空退火炉，准备下一周期的生产。

【井式真空退火炉结构特点】井式真空退火炉骨架由各种型钢焊接而成，外框用槽钢作主梁，围板采用冷薄板，台车用槽钢作主梁，底板及前后端板采用中板。

井式真空退火炉传动部分：台车传动采用电动机、减速机通过链条带动前端一组主动轮传动。

炉门传动是采用蜗轮减速机和电动机组合电动升降。

密封：台车与炉体密封采用迷宫式结构，并在台车两侧有自动沙封刀密封装置。

炉门密封采用滚道式压紧和弹簧压紧自动机构密封该炉炉体部分采用耐火砖结构，保证炉膛密封性。

真空退火炉工安全技术操作规程1、引言真空退火炉是用于对金属材料进行退火处理的设备，具有高温、真空环境和高风险特点。

为了保证操作人员的安全，进行科学的操作，特制定本规程。

2、安全管理责任2.1、企业安全负责人应负总安全责任，对真空退火炉的安全管理负主要责任，任命专人负责真空退火炉的日常安全管理工作。

2.2、真空设备所在部门的主要负责人应负部门安全管理责任，建立健全真空退火设备的安全管理制度。

2.3、真空设备的操作人员应按规定操作，保证设备和人员的安全。

3、操作前准备3.1、操作人员应经过培训合格并取得相关操作证书方可操作真空退火炉。

3.2、操作人员应掌握真空退火炉的结构、原理和操作方法，并了解常见故障和应急处理方法。

3.3、操作人员应佩戴防护装备，包括耐高温手套、防护眼镜、耳塞等。

4、操作流程4.1、操作人员应首先检查真空退火炉的各个部件是否正常，检查设备是否有漏电、漏油等现象。

4.2、操作人员应按要求接通电源，并调节温度控制器，将温度升至设定值。

4.3、操作人员应将待处理的金属材料放入真空退火炉内，并确保材料之间不会发生碰撞和短路。

4.4、操作人员应根据工艺要求设定保持时间，待退火结束后，关闭电源，等待真空退火炉冷却。

5、安全注意事项5.1、操作人员应严格按照操作规程操作真空退火炉，不得随意更改操作步骤。

5.2、操作人员在操作真空退火炉时要保持专心，不得分心处理其他事务。

5.3、操作人员在操作真空退火炉时要佩戴防护装备，严禁穿着松散的衣物。

5.4、操作人员在操作真空退火炉时要注意避免高温物体和设备接触，以免烫伤。

5.5、操作人员应定期对真空退火炉进行检查和维护，如发现故障应立即停机，并通知相关人员进行处理。

6、应急措施6.1、发生火灾时，操作人员应立即拉闸断电，并使用灭火器进行扑灭。

6.2、发生漏气现象时，操作人员应立即切断真空退火炉的气源，并迅速撤离现场。

7、操作后清理7.1、操作人员在操作真空退火炉后应将材料取出，清理退火炉内的残留物。

真空退火炉工安全技术操作规程范文一、前言本文是针对真空退火炉工作场所的安全操作规程，旨在规范操作人员的行为，保障工作场所的安全。

本规程适用于所有工作人员，包括操作人员、管理人员和维护人员。

二、安全操作准则1. 穿戴防护装备操作人员在进入真空退火炉工作区域前，必须穿戴符合要求的防护装备，包括耐高温手套、护目镜、防护服和安全帽等。

确保身体的各个部位得到充分的防护，并防止身体与高温设备直接接触。

2. 确认真空度在启动真空退火炉前，操作人员必须通过监测仪器确认工作区域的真空度达到要求。

如果真空度不满足要求，必须先进行修理和维护，直到真空度满足要求为止。

3. 检查锁定设备在每次进入真空退火炉工作区域前，操作人员必须检查所有锁定设备是否齐全并正常工作。

确保操作人员在进入工作区域时，所有相关设备都处于安全状态，避免发生意外。

4. 防止杂质污染操作人员在操作真空退火炉时，必须保持工作区域的清洁，并防止杂质进入炉内。

在维护真空退火炉时，必须使用干净的工具，避免杂质污染。

5. 防范炉内气体在真空退火炉工作期间，操作人员必须定期检查炉内气体的质量，并及时进行处理。

如果发现异常气体，必须停止工作并采取相应的应急措施，确保操作人员的安全。

6. 控制温度和时间操作人员在操作真空退火炉时，必须确保温度和时间控制在规定范围内。

严禁超过设定的温度和时间，避免炉内物品过热或烧毁，导致危险事故的发生。

7. 注意氧气含量操作人员在真空退火炉工作期间必须时刻关注炉内氧气含量，并定期检查氧气浓度。

如果发现氧气含量低于安全标准，必须采取相应的措施，如增加通风或补充氧气。

8. 避免超负荷工作操作人员在操作真空退火炉时，必须遵守规定的工作时间和工作间隔，避免连续超负荷工作。

每次工作后，必须对设备进行检查和维护，确保设备的正常运行。

9. 紧急情况处理在发生紧急情况时，操作人员必须立即停止工作，按照紧急情况处理程序进行应急处置，确保自身和他人的安全。

真空退火炉工安全技术操作规程模版1.引言真空退火炉是一种重要的热处理设备，用于改善材料的性能。

为了保证操作人员的安全，预防事故的发生，制定本《真空退火炉工安全技术操作规程》，对真空退火炉的操作进行规范。

2.安全准备2.1 工作人员应具备相关的操作证件，并经过专业培训。

2.2 在操作之前，应检查真空退火炉的各个部位是否完好，保证设备正常运行。

2.3 在操作区域内设置明显的警示标志，提示周围人员注意安全。

3.操作规范3.1 工作人员应穿戴必要的个人防护装备，包括防热手套、防护眼镜、防护服等。

3.2 在操作前，应清理炉腔内的杂物和余烟，保持炉腔干净。

3.3 打开炉门时，应先确保内部温度降至安全范围，避免热风吹向操作人员。

4.真空泵操作规范4.1 操作人员在操作真空泵之前，应检查真空泵的密封性以及管路是否正常。

4.2 操作人员应按照说明书操作，正确启动和停止真空泵，避免过载或者操作失误。

4.3 在操作真空泵时，应注意排气管口的方向，避免向人体喷射或者伤害。

5.真空度检测规范5.1 在操作真空退火炉之前，应使用专业仪器检测真空度，确保真空度符合要求。

5.2 在操作过程中，应不断监测真空度，并根据需要进行调整。

5.3 如发现真空度异常，应立即停止操作，检查设备并修复故障。

6.温度控制规范6.1 在操作真空退火炉时，应按照工艺要求设置炉温，并严格控制温度升降速度。

6.2 操作人员应在控制台监测温度变化，并根据需要调整控制参数。

6.3 如发现温度超出设定范围，应立即停止操作，检查设备并修复故障。

7.紧急情况处理7.1 在操作过程中如发生紧急情况，如火灾、爆炸等，应立即切断电源，并通知相关人员。

7.2 在紧急情况发生时，应按照紧急处理预案进行应急处置。

7.3 在紧急情况解决后，应对设备进行检查，确保其完好无损。

8.清理和维护8.1 操作人员在使用完真空退火炉后，应清理炉腔内的残留物，并保持设备的清洁。

8.2 定期对真空退火炉进行检查和维护，确保设备正常运行。

真空淬火退火炉热处理安全操作规程热处理工艺简介真空淬火退火炉是利用真空工艺完成金属材料的热处理工艺设备。

其主要包括淬火和退火两个环节，可以针对不同的材料进行相应的热处理操作。

具体工艺流程如下：淬火工艺流程1.材料预热：将材料预热到指定温度，以便于后续的加工操作。

2.清洗材料表面，以去除表面污垢和油脂。

3.放入淬火区：将材料放入淬火区域进行淬火处理。

4.加工后处理：对淬火后的材料进行清洗、打磨等后处理，以达到工艺要求。

退火工艺流程1.材料预热：将材料预热到指定温度，以便于后续的加工操作。

2.清洗材料表面，以去除表面污垢和油脂。

3.放入退火区：将材料放入退火区域进行退火处理。

4.加工后处理：对退火后的材料进行清洗、打磨等后处理，以达到工艺要求。

安全操作规程为了保证真空淬火退火炉热处理的安全进行，以下是对其操作的安全规范：设备检查在进行热处理操作前，一定要对设备进行检查。

具体操作步骤如下：1.检查真空炉的加热元件是否正常运行。

2.检查真空泵是否运转良好，真空度是否符合操作要求。

3.检查热处理介质的流量是否稳定，是否有异常。

操作人员注意事项1.操作人员应该穿戴好防护服、手套等防护用品。

2.操作人员应该熟悉淬火和退火过程的工艺要求。

3.操作人员应该做好材料的装卸操作，以防受到损伤。

4.操作人员在器具内部工作时，一定要确保设备的稳定性防止器具的旋转或翻倒等事故发生。

事故应对1.操作人员遇到紧急情况，应立即按下警报按钮，并向负责人定向求救。

2.在设备出现故障或者异常情况时，所有的操作人员必须立即停止操作，并向负责人报告处理情况。

3.操作人员必须保持设备周围环境整洁有序，以免造成潜在的工作危险。

总结真空淬火退火炉热处理是一种高温、高压环境下的热处理工艺。

为了保证热处理的安全进行，我们必须严格按照上述规范进行操作。

同时，我们还需要不断加强设备的维护与检查，才能确保设备的正常运行，有效避免潜在的工作风险。

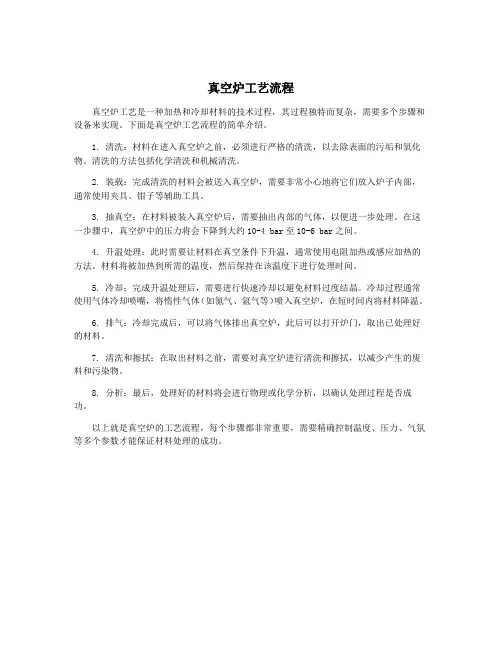

真空炉工艺流程
真空炉工艺是一种加热和冷却材料的技术过程，其过程独特而复杂，需要多个步骤和设备来实现。

下面是真空炉工艺流程的简单介绍。

1. 清洗：材料在进入真空炉之前，必须进行严格的清洗，以去除表面的污垢和氧化物。

清洗的方法包括化学清洗和机械清洗。

2. 装载：完成清洗的材料会被送入真空炉，需要非常小心地将它们放入炉子内部，通常使用夹具、钳子等辅助工具。

3. 抽真空：在材料被装入真空炉后，需要抽出内部的气体，以便进一步处理。

在这一步骤中，真空炉中的压力将会下降到大约10-4 bar至10-6 bar之间。

4. 升温处理：此时需要让材料在真空条件下升温，通常使用电阻加热或感应加热的方法。

材料将被加热到所需的温度，然后保持在该温度下进行处理时间。

5. 冷却：完成升温处理后，需要进行快速冷却以避免材料过度结晶。

冷却过程通常使用气体冷却喷嘴，将惰性气体（如氮气、氩气等）喷入真空炉，在短时间内将材料降温。

6. 排气：冷却完成后，可以将气体排出真空炉，此后可以打开炉门，取出已处理好的材料。

7. 清洗和擦拭：在取出材料之前，需要对真空炉进行清洗和擦拭，以减少产生的废料和污染物。

8. 分析：最后，处理好的材料将会进行物理或化学分析，以确认处理过程是否成功。

以上就是真空炉的工艺流程，每个步骤都非常重要，需要精确控制温度、压力、气氛等多个参数才能保证材料处理的成功。

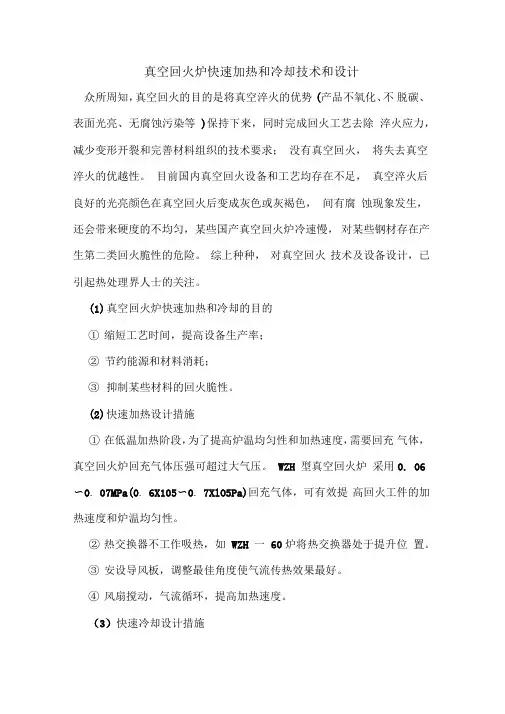

真空回火炉快速加热和冷却技术和设计
众所周知，真空回火的目的是将真空淬火的优势(产品不氧化、不脱碳、表面光亮、无腐蚀污染等)保持下来，同时完成回火工艺去除淬火应力，减少变形开裂和完善材料组织的技术要求；没有真空回火，将失去真空淬火的优越性。

目前国内真空回火设备和工艺均存在不足，真空淬火后良好的光亮颜色在真空回火后变成灰色或灰褐色，间有腐蚀现象发生，还会带来硬度的不均匀，某些国产真空回火炉冷速慢，对某些钢材存在产生第二类回火脆性的危险。

综上种种，对真空回火技术及设备设计，已引起热处理界人士的关注。

(1)真空回火炉快速加热和冷却的目的
①缩短工艺时间，提高设备生产率；
②节约能源和材料消耗；
③抑制某些材料的回火脆性。

(2)快速加热设计措施
①在低温加热阶段，为了提高炉温均匀性和加热速度，需要回充气体，真空回火炉回充气体压强可超过大气压。

WZH 型真空回火炉采用0. 06〜0. 07MPa(0. 6X105〜0. 7XlO5Pa)回充气体，可有效提高回火工件的加热速度和炉温均匀性。

②热交换器不工作吸热，如WZH 一60炉将热交换器处于提升位置。

③安设导风板，调整最佳角度使气流传热效果最好。

④风扇搅动，气流循环，提高加热速度。

（3）快速冷却设计措施
①炉内充入正压气体，可采用高纯N2 ,或者采用混合气（如体积分数为90% N2+10% H2）以获得高回火光亮度的工件表面，充入气体经风扇搅动形成循环气冷冷却工件，可有效提高回火工件的冷却速度，抑制某些材料的第二类回火脆性。

②热交换器（下降）处于工作状态，使流动气流的大量热量被热交换器带走，加快冷却速度。

③导风板调整角度使气流方向和流量最佳。
