拱桥吊杆的更换施工及维修加固赖富才（广州市公路工程公司，广东广州510075）摘要：G105线从化段彩虹桥为主拱90m跨的中承式砼肋拱，根据检测的结果，对该桥吊杆进行更换，并对桥面进行重新铺装和横梁的维修加固，以提高桥梁整体承载力。
重点介绍快捷更换吊杆的成功经验和施工控制。
关键词：中承式砼拱桥；吊杆更换；施工控制Replacement of Hangers and the Rehabilitation of the Mid-supported Concrete Arch Slab BridgeLai Fu-cai Chen Wen-jun（Guangzhou Highway Engineering Company）Abstract: Caihong Bridge in Conghua segment of G105 line is a mid-supported concrete arch slab bridge which has a span of 90 m. According to the checking result, hangers are replaced, diaphragm are reinforced and cross beams are reinforced in order to improve the load-carrying capacity. The successful experiences and construction control methods in the replacement of hangers are introduced particularly.Key words: mid-supported concrete arch bridge, the replacement of hangers, construction control（见图2）；在凿开吊杆周边砼时还发现，穿吊杆的横梁端部预埋钢管原施工设计图纸为φ130mm，而实际的管径要小一点，最小的只有为φ123mm，而且管内已填满的水泥。
拱桥换吊杆施工方案1. 引言本文档旨在提供关于拱桥换吊杆施工方案的详细信息。
在施工的过程中，拱桥换吊杆是一项重要的任务，需要有系统的规划和准确的操作。
本方案将涵盖施工的目的、方法、时间计划、人员安排以及安全措施等内容。
2. 施工目的拱桥换吊杆施工的主要目的如下：•更换老化或损坏的吊杆，以保证拱桥的结构安全性；•提升拱桥的承载能力和抗震性能；•增加拱桥的使用寿命。
3. 施工方法3.1 准备工作在施工开始前，需要进行充分的准备工作。
具体步骤包括：1.确定施工范围和施工计划；2.调查拱桥结构，研究拱桥吊杆的安装方式和数量；3.检查需要更换的吊杆的老化程度和损坏情况；4.准备所需的工具和设备；5.确保施工人员具备必要的技能和经验。
3.2 施工步骤拱桥换吊杆的施工步骤如下：1.拆除旧吊杆：先将旧吊杆与拱桥的结构螺栓拆解，并使用合适的工具将其取下；2.安装新吊杆：根据设计要求，使用螺栓将新的吊杆固定到拱桥的结构上；3.检测吊杆安装质量：使用合适的检测工具和方法对新吊杆进行质量检测，确保其安装牢固；4.进行必要的调整和修正：如有需要，对吊杆进行调整和修正，以使其在设计要求范围内达到预期效果；5.进行必要的测试：进行吊杆安装后的荷载测试和振动测试，以确保吊杆满足设计要求。
4. 时间计划根据实际情况，拱桥换吊杆施工的时间计划如下：•准备工作：2天；•拆除旧吊杆：1天；•安装新吊杆：3天；•检测和调整：2天；•测试：1天。
总计需要约9天完成整个施工过程。
5. 人员安排为了保证施工的顺利进行，需要合理安排人员。
以下是施工所需的人员：•1名工程师：负责施工计划的制定、施工现场的管理、质量控制等；•3名技术工人：负责吊杆的拆除和安装等具体工作；•1名检测人员：负责吊杆安装质量的检测和测试。
6. 安全措施在拱桥换吊杆的施工过程中，安全是至关重要的。
以下是一些常见的安全措施：•提供必要的个人防护装备，如安全帽、防滑鞋、护目镜等；•保证施工人员具备必要的安全意识和操作技能；•在施工现场设置明显的警示标识，划定安全区域；•定期检查施工设备和工具的安全状态，及时修复或更换损坏的设备；•安排专人负责施工现场的安全监督。
拱桥吊杆更换施工技术唐赐明（重庆桥都桥梁技术有限公司）摘要：结合工程实例，利用精轧螺纹钢及工字钢作为临时吊杆系统，将原吊杆的力转换至临时吊杆系统，再转换至更换的新吊杆，完成中下承式拱桥吊杆更换。
关键词：拱桥；吊杆；更换；施工工艺前言自上世纪90年代开始，我国修建了大量中、下承式拱桥，该类桥梁主要是通过吊杆将桥面系的恒载及活载传递至拱肋，因此吊杆是关键的承重构件。
当时旧吊杆体系采用的基本上是平行钢丝+镦头锚的方式。
由于受当时技术水平、材料质量及施工质量等因素影响，桥梁竣工10多年后，吊杆便开始出现病害，随着时间的推移逐渐成为桥梁结构的安全隐患，甚至出现吊杆断裂致使桥梁垮塌的事件。
吊杆的使用寿命一般为20年，从上世纪90年代拱桥竣工至今，将有大量的吊杆达到其使用寿命，需要更换。
笔者结合四川省绵阳市安昌二桥拱桥吊杆更换施工实践，对吊杆的更换进行探讨。
1、工程概况四川省绵阳市永安北路安昌二桥位于永兴至安县县道上，跨越安昌河，是变截面悬链线钢筋混凝土箱型中承式双肋吊杆拱桥，于1995年建成通车。
桥梁上部结构主拱圈为变截面悬链线钢筋混凝土箱型双肋拱，肋间在桥面以下设有横撑与K型横撑；原桥吊杆采用热挤PE防护钢丝，每根吊杆共139根φ5高强平行钢丝，标准强度为1670Mpa，锚具为墩头锚；吊杆横联采用钢筋混凝土空心梁结构；拱及墩上立柱（横梁）采用钢筋混凝土框架结构。
2008年汶川“5•12”地震时，该桥损毁较严重。
为消除隐患，在处治完其他病害后，决定将其吊杆全部予以更换。
2、吊杆更换施工方法2．1施工措施2.1.1 施工支架及平台支架用钢管搭设，搭设前进行荷载验算，符合安全要求后才能施工。
在拱肋下搭设满堂支架，施工支架需作为吊杆换索的平台，故脚手架的刚度和整体稳定性也要控制；支架搭设好后在其上满铺竹跳板即可使用。
全桥采用扣件式钢管支架，钢管规格为φ48mm×3.5mm。
横梁处用钢管、扣件搭设吊架，拱肋处用钢丝绳固定，中间在泄水孔位置采用钢丝绳拉住纵向钢绳，以保证钢丝绳的受力稳定、安全。

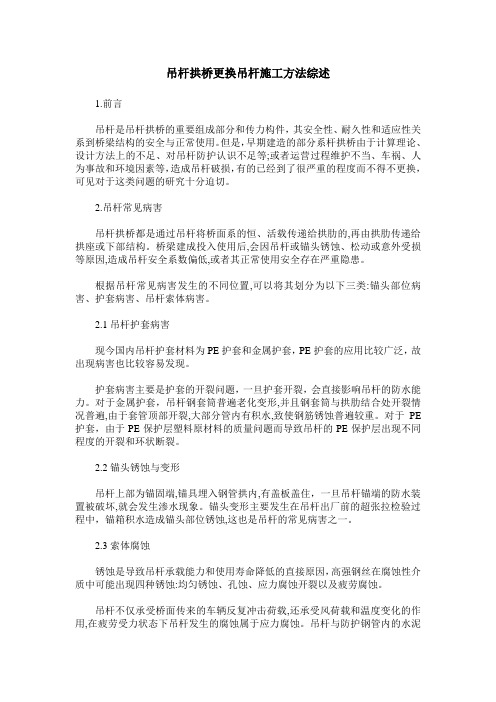

吊杆拱桥更换吊杆施工方法综述1.前言吊杆是吊杆拱桥的重要组成部分和传力构件，其安全性、耐久性和适应性关系到桥梁结构的安全与正常使用。
但是，早期建造的部分系杆拱桥由于计算理论、设计方法上的不足、对吊杆防护认识不足等;或者运营过程维护不当、车祸、人为事故和环境因素等，造成吊杆破损，有的已经到了很严重的程度而不得不更换，可见对于这类问题的研究十分迫切。
2.吊杆常见病害吊杆拱桥都是通过吊杆将桥面系的恒、活载传递给拱肋的,再由拱肋传递给拱座或下部结构。
桥梁建成投入使用后,会因吊杆或锚头锈蚀、松动或意外受损等原因,造成吊杆安全系数偏低,或者其正常使用安全存在严重隐患。
根据吊杆常见病害发生的不同位置,可以将其划分为以下三类:锚头部位病害、护套病害、吊杆索体病害。
2.1吊杆护套病害现今国内吊杆护套材料为PE护套和金属护套，PE护套的应用比较广泛，故出现病害也比较容易发现。
护套病害主要是护套的开裂问题，一旦护套开裂，会直接影响吊杆的防水能力。
对于金属护套，吊杆钢套筒普遍老化变形,并且钢套筒与拱肋结合处开裂情况普遍,由于套管顶部开裂,大部分管内有积水,致使钢筋锈蚀普遍较重。
对于PE 护套，由于PE保护层塑料原材料的质量问题而导致吊杆的PE保护层出现不同程度的开裂和环状断裂。
2.2锚头锈蚀与变形吊杆上部为锚固端,锚具埋入钢管拱内,有盖板盖住，一旦吊杆锚端的防水装置被破坏,就会发生渗水现象。
锚头变形主要发生在吊杆出厂前的超张拉检验过程中，锚箱积水造成锚头部位锈蚀,这也是吊杆的常见病害之一。
2.3索体腐蚀锈蚀是导致吊杆承载能力和使用寿命降低的直接原因，高强钢丝在腐蚀性介质中可能出现四种锈蚀:均匀锈蚀、孔蚀、应力腐蚀开裂以及疲劳腐蚀。
吊杆不仅承受桥面传来的车辆反复冲击荷载,还承受风荷载和温度变化的作用,在疲劳受力状态下吊杆发生的腐蚀属于应力腐蚀。
吊杆与防护钢管内的水泥砂浆不密实导致吊杆内存在强碱性的积水，钢丝腐蚀严重；吊杆外层钢丝明显松弛；钢丝的有效受力面积已有很大削弱，重影响到桥梁的运营安全。
钢管混凝土拱桥吊杆更换施工技术研究摘要：成都青龙场立交桥主桥为132米下承式钢管混凝土系杆拱桥，为确保大桥的正常运营，对大桥进行维修加固，并对该桥吊杆进行更换，以提高大桥整体承载力。
关键词：拱桥吊杆更换施工1 项目简介成都青龙场立交桥位于成都市区北面，主桥为132米下承式钢管混凝土系杆拱桥，主拱由一片中拱和两片边拱组成，截面形式均为等截面哑铃型，内填C50微膨胀混凝土，拱圈计算跨度132m，矢高26.4m，矢跨比1/5。
拱轴线采用悬链线，拱轴系数m=1.347。
原设计系杆为64束9-7Φ5无粘接预应力钢绞线，中吊杆2×19-7Φ5无粘结预应力钢绞线。
主桥的系杆预应力钢束中段埋设于实心纵梁中，端头埋设于实心端横梁中，吊杆上端封闭于钢管混凝土中，下端封闭于横梁中。
由于结构的特殊构造，无法对系杆及吊杆等重要部位进行检测，因此无法准确了解运营近十年后该桥在大量超速、超载车辆通过的情况下的安全性。
同时由于该桥跨越成渝、成昆、达成等铁路，交通运输异常繁忙，一旦出现安全隐患，将危及公路、铁路的运营安全并可能导致区域交通瘫痪。
该桥于1997年建成通车，经过近十年的繁重交通运行，该桥已表现出不同程度的病害，为了保证该桥的正常运营，成都市城市道路桥梁管理处决定对该桥进行维修加固，补强系杆18束，更换吊杆63对、126根。
2 吊杆更换施工工艺吊杆更换为大桥维修加固工程的核心任务，既属重点又属难点。
2.1 吊杆更换施工操作平台吊杆更换施工操作平台包括两部分，一个是主拱肋上的，操作平台可以用架管搭设，采用在吊杆旁桥面上搭设临时支架的方法，主要是正式吊杆的张拉用，该支架操作平台也可以作为新吊杆安装用。
二是吊杆下端的操作平台，可以利用原桥上的检修桁架车作为操作平台，但必须在下面安装防护网，供人员安装下锚梁、张拉设备及张拉用。
行走滑车安装原则：保证滑车支架有足够的强度、刚度和稳定性。
支架搭设：支架选用架管，斜撑，剪力撑必须在相应位置布设，支架与主桥连接，以保证支架的稳定性。

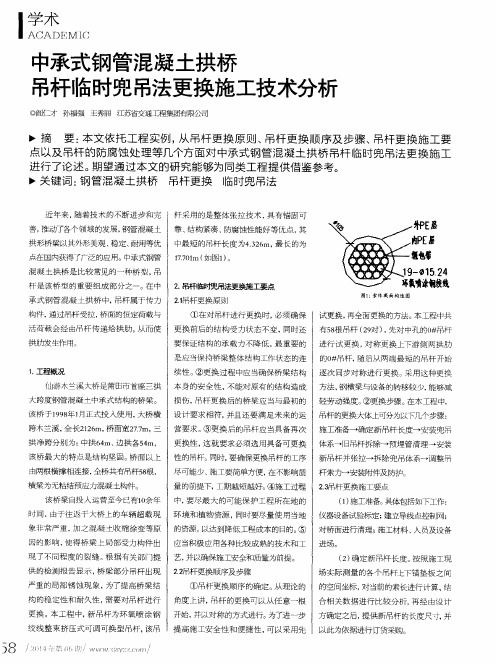

２０１８年 第２期（总第２８８期）黑龙江交通科技ＨＥＩＬＯＮＧＪＩＡＮＧＪＩＡＯＴＯＮＧＫＥＪＩＮｏ．２，２０１８（ＳｕｍＮｏ．２８８）下承式系杆拱桥吊索更换设计和施工关键技术唐建荣，周云岗，窦勇芝，吴勇翔（柳州欧维姆机械股份有限公司，广西柳州 ５４５００５）摘 要：为了安全可靠地对既有下承式系杆拱桥进行吊杆更换，减少对原结构受力扰动影响，提出了采用临时吊杆法进行吊杆更换，通过有限元软件建模模拟吊杆更换过程，验算索力转换过程的控制指标、分级步骤，理论验证方法的可行性，并为吊杆更换施工过程提供理论依据；同时，临时兜吊装置需根据拱上结构尺寸、桥面结构尺寸、梁下结构尺寸及相互空间关系，进行详细设计以满足吊杆更换过程中结构安全要求；最后提炼出吊杆更换的设计和施工要点。
施工实践表明：临时吊杆法是一种安全、高效和经济的吊杆更换方法，可为类似拱桥吊杆更换工程设计和施工提供借鉴。
关键词：系杆拱桥；吊杆；更换；施工中图分类号：Ｕ４４８．２２５ 文献标识码：Ｃ 文章编号：１００８－３３８３（２０１８）０２－００８０－０２收稿日期：２０１７－１２－２７作者简介：唐建荣（１９７６－），男，工程师。
１ 工程简介世纪大桥位于宜兴市团碄湖上连接环科园与碄滨大道，主桥为三跨连续系杆拱，全长３４４ｍ。
桥跨组合为：４×２０ｍ＋（４２．２５ｍ＋６３．０ｍ＋４２．２５ｍ）＋５×２０ｍ。
主桥桥面横断面组合为：１．６（人行道）＋１．６（拱肋）＋０．３（护栏）＋１４．０（行车道）＋０．３（护栏）＋１．６（拱肋）＋１．６（人行道）＝２１．０ｍ。
主桥采用三跨无风撑钢筋混凝土预应力系杆拱，主桥跨径组合为４２．２５ｍ＋６３．０ｍ＋４２．２５ｍ，主拱肋矢跨比１／５，主拱采用钢筋混凝土箱形断面，截面高１．２ｍ；系梁采用预应力钢筋混凝土箱形截面，截面高１．５ｍ；吊索采用高强平行钢丝束外包ＰＥ制成，吊索间距４．５ｍ；中横梁由预制后通过现浇湿接头与系梁相连，端横梁整体现浇，横梁采用预应力混凝土结构；边拱与主拱体系相同，拱肋采用钢筋混凝土箱形断面，在吊杆处截面为实心段，截面高１．０ｍ，吊索间距４．４ｍ。
拱桥吊杆更换工法
拱桥吊杆的更换工法通常分为以下几个步骤：
1. 确定拱桥的结构和材料：在进行吊杆更换之前，需要先了解拱桥的结构和材料，例如拱桥的形状、材质（如钢结构、混凝土等）、吊杆的位置、数量和尺寸等。
2. 选择合适的吊杆：根据拱桥的结构和要求，选择适合的吊杆材料，如钢材、铸铁、碳纤维等。
同时，考虑吊杆的强度、耐腐蚀性能、重量等因素。
3. 维护桥面和支座：在更换吊杆之前，需要先对拱桥的桥面和支座进行维护和修复，确保其稳定和安全。
4. 拆卸旧吊杆：使用适当的工具和设备，将旧的吊杆逐个拆卸下来。
在拆卸吊杆时，需要注意安全，避免对桥体造成损坏。
5. 安装新吊杆：将新的吊杆逐个安装到拱桥上。
根据设计要求，使用适当的连接件和固定方式，将吊杆牢固地连接到拱桥上。
在安装吊杆时，需要保证吊杆的位置准确，以确保拱桥的结构稳定和安全。
6. 进行质量检查和测试：完成吊杆的更换后，进行质量检查和测试，确保吊杆的安装质量和性能符合设计要求。
例如，进行吊杆的承载力测试、振动测试等。
7. 完善工程记录和文件：对吊杆更换工作进行详细的记录，包
括吊杆更换的日期、材料、施工人员、质量检查结果等。
同时，保存相关文件，作为后续维护和管理的参考。
需要注意的是，吊杆更换工作属于高空作业，施工人员需要具备相应的高空作业技能和安全意识，严格遵守安全操作规程，确保工程的顺利进行和施工人员的安全。
中承式及下承式拱桥吊杆更换工法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
