纬地纵断面设计Word版

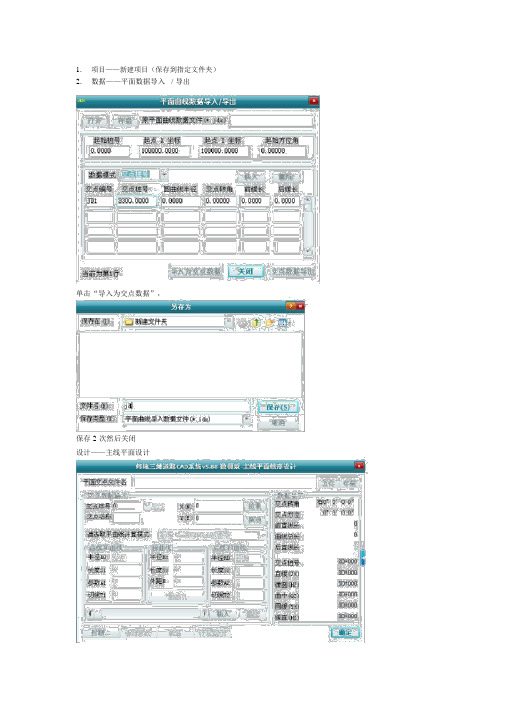

1.项目——新建项目（保存到指定文件夹）2.数据——平面数据导入 / 导出单击“导入为交点数据”，保存 2 次然后关闭设计——主线平面设计插入滚动条没有数据数据——平面数据导入/ 导出单击“打开”并选再单击“导入为交点数据”并选，然后关闭。

设计——主线平面设计拉插入滚动条看数据是否导入，再单击“计算绘图”输入命令 :zoom按回车输入命令 :a按回车看到主线平面图，并把图放大设计——主线平面设计单击“存盘”，然后确定再删除主线平面图7．数据——纵断面数据输入单击“打开”，导入地面线高程，并“保存”8．数据——横断面数据导入9.项目——项目管理器导入“横断面地面线文件”单击“属性”修改设计信息然后点“项目文件”，并“保存退出”10.数据——纵横断面数据检查若出现问题则返回：项目——纬地项目中心，开始检查：横纵断面地面线，检查完后点保存并退出再返回：数据——纵横断面数据检查，直到检查无误11.项目——设计向导下一步下一步：单击鼠标右键选择“充满”，输入“详细数据”下一步：单击“自动计算超过加宽”12.设计——纵断面设计单击“插入”，然后确定输入命令 :zoom按回车输入命令 :a按回车再单击：设计——纵断面设计先单击“选点”，按esc，再单击“插入”选线，进行纵坡拉伸，然后单击“存盘”进行保存存盘后删除纵断面设计图13.设计——纵断面绘图对“绘图栏目选择”进行选择，然后单击“搜索全线”再单击“批量绘图”输入图框起始页码生成“路线纵断面图”并保存（保存到对应文件夹），并关闭CAD 图14.打开新 cad 图设计——路基计算设计，单击“搜索全线”，然后单击“计算”14.设计——横断设计绘图单击“设计绘图”，生成路基横断面设计图，并保存15.表格——输出土方计算表单击“计算输出”，生成“每公里土石方数量表”，并保存。

十七. 横断面数据输入横断地面线数据的输入说明要进行横断面设计绘图，首先要有横断面地面线数据文件（*.hdm）。

在所有需要手工输入的外业数据中，横断面地面线数据输入的工作量是最大的了。

因此纬地系统不但开发了方便好用的横断地面线数据输入程序（简称“横断数据输入”），而且也支持纬地数据编辑器、写字板、edit、Word及Excel等文本编辑器按照其数据格式进行输入后保存的纯文本文件，另外还可以将纬地外业手簿记录的横断面地面线数据自动导入进来。

对于其它格式的横断面地面线数据，纬地的“横断数据输入”程序可直接读入几种典型的横断面地面线数据文件，还支持用户自行编辑其它格式的横断地面线数据的格式文件，然后通过纬地系统的“横断数据导入”工具进行自动转换，可以说纬地系统支持任何格式的横断地面线数据文件。

法一. 使用横断数据输入工具进行输入和纵断数据输入工具一样，针对横断面地面线大量的外业数据输入，纬地系统开发了专门的横断地面线数据输入程序（简称“横断数据输入”）。

系统设置了两种自动提示桩号的功能，用户可以选择按照给定的桩号间距来提示桩号，也可以选择根据纵断面地面线文件中的桩号进行自动提示。

启动“横断数据输入”程序，系统首先弹出如图5－1A所示设置对话框。

由于纵断面地面线中桩高程的桩号一般都是和横断面地面线的桩号是一一对应的，所以大多数情况下须选择第二种方式（按纵断面地面线文件的桩号）自动提示桩号。

点击“确定”按钮后，弹出横断面地面线输入对话框，其对话框如图5－1B所示。

用户可使用此对话框方便、快捷地输入外业记录的横断地面线数据。

图5－1A图5－1B下面就使用横断数据输入工具进行横断地面线数据输入的具体操作步骤进行详细说明：1）选择“数据”菜单下的“横断数据输入”命令，系统弹出如图5－1A所示的对话框，选择“按纵断面地面线文件提示桩号”，点击“确定”按钮；2）系统接着弹出“横断数据输入”主对话框，如图5－1B所示，并在对话框中第一行提示出当前项目的路线起点桩号（也就是纵断面地面线文件中的第一个桩号）。

《道路勘测设计》纵断面设计
目录
纵断面设计 (7)
一、实验目的 (7)
二、使用软件 (7)
三、实验步骤 (7)
四、实验过程原始记录（数据、图表、计算等） (7)
图18 纵断面自然标高图19 提取标高2、纵断面设计
点击[纵断]纵断面设计],弹出纵断面设计对话框。

对设计高程线进行动态拉坡致使挖方面积与填方面积大致相等。

通过竖曲线设计，据相关文件，填充图表见图 20。

图20 纵断面设计
3、纵断表头定制
单击[纵断][纵断表头定制]弹出图 21 对话框。

图21 纵断表头定制图22 绘制纵断面
4、纵断面绘制
点击[纵断][纵断面绘制]弹出图 22 对话框。

按照实验要求插入绘图文件。

绘图文件请看图 23-1 至23-5。

图23-1 纵断面绘制
图23-4 纵断面绘制
3
五、实验心得与体会
通过之前的平面设计到现在的纵断面的设计，纵断面设计的本质就是通过软件获取中心线的高程，再次通过填挖平衡控制边坡点。

通过这次实验的学习与实际操作，使我理解并掌握纵断面设计的主要任务、基本原理、原则和要求; 掌握纵坡板展指标的确定方法和相关规定，以及影响纵坡设计的主要因素;掌握竖曲线的特点、半径大小及其长度的规定;掌提平纵面组合设计的基本要求;掌握纵断面设计的步骤和方法;熟悉掌握操作道路纵断面设计主要成果等内容。

1.数据——平面数据导入/导出单击“导入为交点数据”，保存2次然后关闭2.设计——主线平面设计插入滚动条没有数据3.数据——平面数据导入/导出单击“打开”并选再单击“导入为交点数据”并选，然后关闭。

4.设计——主线平面设计拉插入滚动条看数据是否导入，再单击“计算绘图”输入命令:zoom 按回车输入命令:a 按回车看到主线平面图，并把图放大5.设计——主线平面设计单击“存盘”，然后确定再删除主线平面图7．数据——纵断面数据输入单击“打开”，导入地面线高程，并“保存”8．数据——横断面数据导入9.项目——项目管理器导入“横断面地面线文件”单击“属性”修改设计信息然后点“项目文件”，并“保存退出”10.数据——纵横断面数据检查若出现问题则返回：项目——纬地项目中心，开始检查：横纵断面地面线，检查完后点保存并退出再返回：数据——纵横断面数据检查，直到检查无误11.项目——设计向导下一步下一步：单击鼠标右键选择“充满”，输入“详细数据”下一步：单击“自动计算超过加宽”12.设计——纵断面设计单击“插入”，然后确定输入命令:zoom 按回车输入命令:a 按回车再单击：设计——纵断面设计先单击“选点”，按esc，再单击“插入”选线，进行纵坡拉伸，然后单击“存盘”进行保存存盘后删除纵断面设计图13.设计——纵断面绘图对“绘图栏目选择”进行选择，然后单击“搜索全线”再单击“批量绘图”输入图框起始页码生成“路线纵断面图”并保存（保存到对应文件夹），并关闭CAD图14.打开新cad图设计——路基计算设计，单击“搜索全线”，然后单击“计算”14. 设计——横断设计绘图单击“设计绘图”，生成路基横断面设计图，并保存15. 表格——输出土方计算表单击“计算输出”，生成“每公里土石方数量表”，并保存。

利用纬地软件进行纵横断面设计大致过程纬地软件是一款专业的土木工程设计软件，它提供了丰富的功能和工具，可以帮助工程师进行纵横断面设计。

下面是利用纬地软件进行纵横断面设计的大致过程：1.收集基础数据：在开始设计之前，需要收集相关的基础数据，包括地形地貌图、地质勘探数据、交通流量数据等。

这些数据是设计的基础，可以通过地形勘测、地质勘探和交通调查等手段获得。

2.创建项目并导入数据：在纬地软件中，可以创建一个新的项目，并导入所需的基础数据，包括地形数据和其他相关数据。

3.绘制纵横断面：在纬地软件中，可以使用绘图工具绘制纵横断面。

首先，选择工具栏上的切割工具，然后在地形图上选择起点和终点，软件会自动生成一个纵断面剖面线。

4.设计纵断面：在纵断面中，可以使用纬地软件提供的各种工具进行设计。

例如，可以使用调整工具调整断面线的高程，在交叉点处绘制平台和盲弯等。

此外，还可以根据需要设置交叉口、人行横道、路侧停车泊位等。

5.设计横断面：在横断面设计中，可以使用纬地软件提供的工具设置道路的宽度和纵横坡。

可以根据道路的类别和要求，设置不同的参数，如交通车道数、车道宽度、路缘石高度等。

软件中还提供了辅助工具，如简化轴线、设置转弯半径等。

6.设计交叉口：如果设计中有交叉口，可以使用纬地软件提供的工具进行交叉口设计。

可以选择不同类型的交叉口，并根据实际需要进行设置，如行车道宽度、转弯半径、人行横道等。

7.进行优化：设计完成后，可以使用纬地软件进行优化。

软件可以根据设计要求和标准，自动生成合理的坡度和横断面，以满足交通需求和地形限制。

8.生成报告和图纸：纬地软件可以根据设计结果生成详细的报告和图纸。

设计师可以选择不同的输出格式，如PDF、CAD文件等，以便于与其他项目参与者进行沟通和交流。

综上所述，利用纬地软件进行纵横断面设计是一个相对简单和高效的过程。

软件提供了丰富的功能和工具，可以帮助工程师快速进行设计，并优化设计结果。

通过使用纬地软件，可以提高设计的准确性和效率，减少设计过程中出现的错误和漏洞，提高道路工程的质量和可行性。

1.项目——新建项目（保存到指定文件夹）2.数据——平面数据导入/导出单击“导入为交点数据”，保存2次然后关闭3.设计——主线平面设计插入滚动条没有数据4.数据——平面数据导入/导出单击“打开”并选jd.jdx再单击“导入为交点数据”并选jd.jd，然后关闭。

5.设计——主线平面设计拉插入滚动条看数据是否导入，再单击“计算绘图”输入命令:zoom 按回车输入命令:a 按回车看到主线平面图，并把图放大6.设计——主线平面设计单击“存盘”，然后确定再删除主线平面图7．数据——纵断面数据输入单击“打开”，导入地面线高程，并“保存”8．数据——横断面数据导入9.项目——项目管理器导入“横断面地面线文件”单击“属性”修改设计信息然后点“项目文件”，并“保存退出”10.数据——纵横断面数据检查若出现问题则返回：项目——纬地项目中心，开始检查：横纵断面地面线，检查完后点保存并退出再返回：数据——纵横断面数据检查，直到检查无误11.项目——设计向导下一步下一步：单击鼠标右键选择“充满”，输入“详细数据”下一步：单击“自动计算超过加宽”12.设计——纵断面设计单击“插入”，然后确定输入命令:zoom 按回车输入命令:a 按回车再单击：设计——纵断面设计先单击“选点”，按esc，再单击“插入”选线，进行纵坡拉伸，然后单击“存盘”进行保存存盘后删除纵断面设计图13.设计——纵断面绘图对“绘图栏目选择”进行选择，然后单击“搜索全线”再单击“批量绘图”输入图框起始页码生成“路线纵断面图”并保存（保存到对应文件夹），并关闭CAD图14.打开新cad图设计——路基计算设计，单击“搜索全线”，然后单击“计算”14. 设计——横断设计绘图单击“设计绘图”，生成路基横断面设计图，并保存15. 表格——输出土方计算表单击“计算输出”，生成“每公里土石方数量表”，并保存欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求。

1.项目——新建项目〔保存到指定文件夹〕2.数据——平面数据导入/导出单击"导入为交点数据〞,保存2次然后关闭3.设计——主线平面设计插入滚动条没有数据4.数据——平面数据导入/导出单击"打开〞并选jd.jdx再单击"导入为交点数据〞并选jd.jd,然后关闭.5.设计——主线平面设计拉插入滚动条看数据是否导入,再单击"计算绘图〞输入命令:zoom 按回车输入命令:a 按回车看到主线平面图,并把图放大6.设计——主线平面设计单击"存盘〞,然后确定再删除主线平面图7．数据——纵断面数据输入单击"打开〞,导入地面线高程,并"保存〞8．数据——横断面数据导入9.项目——项目管理器导入"横断面地面线文件〞单击"属性〞修改设计信息然后点"项目文件〞,并"保存退出〞10.数据——纵横断面数据检查若出现问题则返回：项目——纬地项目中心,开始检查：横纵断面地面线,检查完后点保存并退出再返回：数据——纵横断面数据检查,直到检查无误11.项目——设计向导下一步下一步：单击鼠标右键选择"充满〞,输入"详细数据〞下一步：单击"自动计算超过加宽〞12.设计——纵断面设计单击"插入〞,然后确定输入命令:zoom 按回车输入命令:a 按回车再单击：设计——纵断面设计先单击"选点〞,按esc,再单击"插入〞选线,进行纵坡拉伸,然后单击"存盘〞进行保存存盘后删除纵断面设计图13.设计——纵断面绘图对"绘图栏目选择〞进行选择,然后单击"搜索全线〞再单击"批量绘图〞输入图框起始页码生成"路线纵断面图〞并保存〔保存到对应文件夹〕,并关闭CAD图14.打开新cad图设计——路基计算设计,单击"搜索全线〞,然后单击"计算〞14.设计——横断设计绘图单击"设计绘图〞,生成路基横断面设计图,并保存15.表格——输出土方计算表单击"计算输出〞,生成"每公里土石方数量表〞,并保存。

1.项目——新建项目（保存到指定文件夹）2.数据——平面数据导入/导出单击“导入为交点数据”，保存2次然后关闭3.设计——主线平面设计插入滚动条没有数据4.数据——平面数据导入/导出单击“打开”并选jd.jdx再单击“导入为交点数据”并选jd.jd，然后关闭。

5.设计——主线平面设计拉插入滚动条看数据是否导入，再单击“计算绘图”输入命令:zoom 按回车输入命令:a 按回车看到主线平面图，并把图放大6.设计——主线平面设计单击“存盘”，然后确定再删除主线平面图7．数据——纵断面数据输入单击“打开”，导入地面线高程，并“保存”8．数据——横断面数据导入9.项目——项目管理器导入“横断面地面线文件”单击“属性”修改设计信息然后点“项目文件”，并“保存退出”10.数据——纵横断面数据检查若出现问题则返回：项目——纬地项目中心，开始检查：横纵断面地面线，检查完后点保存并退出再返回：数据——纵横断面数据检查，直到检查无误11.项目——设计向导下一步下一步：单击鼠标右键选择“充满”，输入“详细数据”下一步：单击“自动计算超过加宽”12.设计——纵断面设计单击“插入”，然后确定输入命令:zoom 按回车输入命令:a 按回车再单击：设计——纵断面设计先单击“选点”，按esc，再单击“插入”选线，进行纵坡拉伸，然后单击“存盘”进行保存存盘后删除纵断面设计图13.设计——纵断面绘图对“绘图栏目选择”进行选择，然后单击“搜索全线”再单击“批量绘图”输入图框起始页码生成“路线纵断面图”并保存（保存到对应文件夹），并关闭CAD图14.打开新cad图设计——路基计算设计，单击“搜索全线”，然后单击“计算”14. 设计——横断设计绘图单击“设计绘图”，生成路基横断面设计图，并保存15. 表格——输出土方计算表单击“计算输出”，生成“每公里土石方数量表”，并保存。

纬地纵坡设计1.坡度不大于规范要求，坡段长度不小于规范要求，排水的最低点，尤其是做U槽的时候。

2.请仔细看路线设计规范中平面、纵面、平纵横组合的要求，已经介绍很详细了。

当然，还要结合下94年的路线规范看看。

3.我觉得纵坡还得和实际情况相符合，城市道路里道路周边的建筑已经成型，要是填挖太多也会造成周边居民或者商业的不便利，因此也得找好控制点。

4.挖方处只能设凸曲线，不能设凹曲线，得考虑排水。

5.要结合城市道路两侧的地块高程6.翻建的两侧建筑物的高程主要考虑，新建的符合规范规划纵断面拉坡主要考虑因素：（1）最大坡长、最小坡长满足规范要求。

（2）最大纵坡、最小纵坡满足规范要求。

（3）凸曲线、凹曲线半径要满足规范要求，（4）竖曲线长度要求满足规范要求。

（5）同向竖曲线之间的直线长度应不小于最小坡长，否则应设为复曲线。

反向竖曲线之间的直线坡最小要满足三秒行程。

（6）拉坡时还要结合通道设置及桥梁设置满足净空要求。

（7）拉坡时要考虑排水要求，凹曲线不要设置在挖方路段。

这些都是纵坡设计的注意事项（1）平曲线与竖曲线应相互重合，且平曲线应稍长于竖曲线。

这种组合是使竖曲线和平曲线对应，最好使竖曲线的起、终点分别放在平曲线的两个缓和曲线内，即所谓的“平包竖”。

对于等级较高的道路应尽量做到这种组合，并使平、竖曲线半径都大一些才显得协调，特别是凹形竖曲线处车速较高，二者半径更应该大一些。

2)平曲线与竖曲线大小应保持均衡所谓均衡，是指平、竖曲线几何要素要大体平衡、匀称、协调，不要把过缓与过急、过长与过短的平曲线和竖曲线组合在一起。

根据德国计算统计，若平曲线半径小于1000m，竖曲线半径大约为平曲线半径的10～20倍时，便可达到均衡的目的。

3)暗弯、明弯与凸、凹竖曲线暗弯与凸形竖曲线及明弯与凹形竖曲线的组合是合理的组合。

对暗与凹、明与凸的组合，当坡差较大时，会给人以错觉：舍弃平坦坡道及近路不走，而故意爬坡、绕弯的感觉。

此种组合在山区难以避免，只要坡差不大，矛盾也不很突出。
