电路分析教案一、教学目标通过本节课的学习，学生应能够：1. 了解电路分析的基本概念和原理；2. 掌握节点电流法和支路电压法的具体应用；3. 熟悉使用基尔霍夫定律进行电路分析；4. 能够解答与电路分析有关的问题。
二、教学内容1. 电路分析的基本概念和原理：- 电路分析的重要性；- 电路元件的分类和特性。
2. 节点电流法的应用：- 节点的概念和节点电流的定义；- 使用节点电流法分析简单电路的步骤；- 实例演练。
3. 支路电压法的应用：- 支路的概念和支路电压的定义；- 使用支路电压法分析简单电路的步骤；- 实例演练。
4. 基尔霍夫定律的应用：- 基尔霍夫定律的表述和理解；- 使用基尔霍夫定律解决电路分析问题的步骤；- 实例演练。
三、教学方法1. 授课法：通过讲解电路分析的基本概念和原理，引导学生进入学习状态，并提供必要的理论知识支持。
2. 示范法：使用实例演练的形式，让学生亲自操作，加深对电路分析方法的理解和掌握。
3. 解析法：对学生在实例演练过程中出现的问题进行解析，帮助他们找到解决问题的方法和思路。
四、教学流程1. 引入：通过一个实际场景的例子引入电路分析的概念，并解释其在电子工程中的重要性。
2. 电路分析的基本概念和原理：- 分析电路元素的分类和特性，例如电阻、电容和电感；- 介绍欧姆定律和基尔霍夫定律的概念和应用。
3. 节点电流法的应用：- 通过示意图演示节点的概念和节点电流的定义；- 解释使用节点电流法进行电路分析的步骤，包括建立方程组和求解未知变量的方法。
4. 支路电压法的应用：- 通过示意图演示支路的概念和支路电压的定义；- 解释使用支路电压法进行电路分析的步骤，包括建立方程组和求解未知变量的方法。
5. 基尔霍夫定律的应用：- 介绍基尔霍夫定律的表述和理解；- 解释使用基尔霍夫定律进行电路分析的步骤，包括建立方程组和求解未知变量的方法。
6. 综合练习：提供一些综合性的电路分析问题，让学生应用所学知识进行解答。

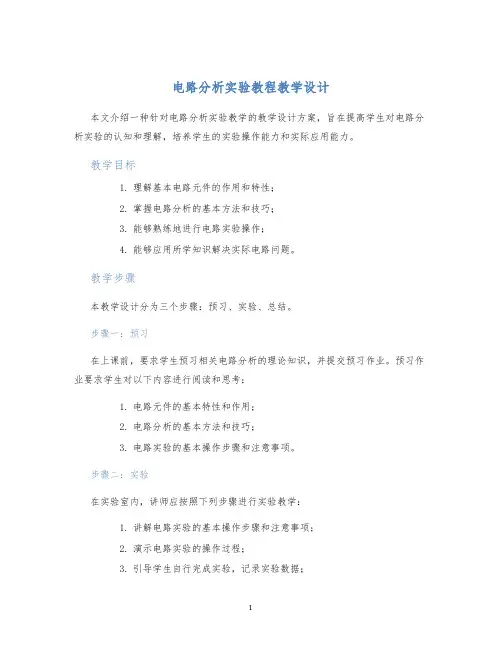

电路分析实验教程教学设计本文介绍一种针对电路分析实验教学的教学设计方案，旨在提高学生对电路分析实验的认知和理解，培养学生的实验操作能力和实际应用能力。
教学目标1.理解基本电路元件的作用和特性；2.掌握电路分析的基本方法和技巧；3.能够熟练地进行电路实验操作；4.能够应用所学知识解决实际电路问题。
教学步骤本教学设计分为三个步骤：预习、实验、总结。
步骤一：预习在上课前，要求学生预习相关电路分析的理论知识，并提交预习作业。
预习作业要求学生对以下内容进行阅读和思考：1.电路元件的基本特性和作用；2.电路分析的基本方法和技巧；3.电路实验的基本操作步骤和注意事项。
步骤二：实验在实验室内，讲师应按照下列步骤进行实验教学：1.讲解电路实验的基本操作步骤和注意事项；2.演示电路实验的操作过程；3.引导学生自行完成实验，记录实验数据；4.分组对实验数据进行分析和讨论，解决实验中出现的问题；5.根据实验结果，对电路进行分析和理解。
本教学设计中的电路实验可以包括以下内容：1.基本电路元件的测量和分析；2.电路电压和电流的测量和分析；3.电路功率和能量的测量和分析；4.交流电路和直流电路的测量和分析；5.模拟电路和数字电路的测量和分析。
步骤三：总结在实验结束后，要求学生进行总结和反思，并提交实验报告。
实验报告要求学生对以下内容进行总结和分析：1.实验中遇到的问题和解决方法；2.实验结果的分析和结论；3.学生对实验操作和实验结果的体会和感想；4.对电路分析实验教学进行评价和建议。
教学评价为了对本教学设计进行评价，可从以下几个方面进行评价：1.学生对预习作业的完成质量和态度；2.学生实验操作的熟练程度和操作技能；3.学生对电路分析实验的理解和应用能力；4.学生对实验教学的评价和建议。
结语通过本教学设计方案，可以提高学生对电路分析实验的认知和理解，培养学生的实验操作能力和实际应用能力。
同时，还可以通过学生的反思和总结，对教学设计进行不断改进和优化，达到更好的教学效果。
初中物理电路分析专题教案教学目标：1. 知识与技能：（1）了解电路的基本概念，包括电路、电源、用电器、开关等。
（2）掌握电路的两种基本连接方式：串联和并联。
（3）学会使用电流表、电压表等仪表，并能正确读取电路中的电流和电压值。
（4）能够分析电路中的电流、电压分布情况，并能运用等效节点法、去表法等简化电路分析过程。
2. 过程与方法：（1）通过实验和实例，培养学生的观察能力、动手能力和问题解决能力。
（2）引导学生运用科学的方法，如分类、比较、归纳等，对电路进行分析。
（3）培养学生运用数学知识解决物理问题的能力，如运用欧姆定律、串联并联电路的特点等。
3. 情感态度价值观：（1）培养学生对科学的兴趣和好奇心，激发学生学习物理的积极性。
（2）培养学生团结协作、勇于探究的精神风貌。
教学内容：1. 电路的基本概念：电路、电源、用电器、开关等。
2. 电路的两种基本连接方式：串联和并联。
3. 电流表、电压表的使用方法及读数方法。
4. 电路分析的方法：等效节点法、去表法等。
教学过程：一、导入新课通过生活中常见的电路实例，引导学生思考电路的基本概念和组成。
二、探究电路的两种基本连接方式1. 串联电路：引导学生通过实验观察串联电路中电流的路径，总结串联电路的特点。
2. 并联电路：引导学生通过实验观察并联电路中电流的路径，总结并联电路的特点。
三、学习使用电流表、电压表1. 电流表的使用方法：引导学生通过实验学习电流表的使用方法，了解电流表的量程、分度值等。
2. 电压表的使用方法：引导学生通过实验学习电压表的使用方法，了解电压表的量程、分度值等。
四、电路分析的方法1. 等效节点法：引导学生通过实例学习等效节点法，掌握如何简化电路分析。
2. 去表法：引导学生通过实例学习去表法，掌握如何简化电路分析。
五、巩固练习布置一些简单的电路题目，让学生运用所学的知识进行分析。
六、总结与反思通过本节课的学习，让学生回顾所学的电路知识，总结串联和并联电路的特点，以及电路分析的方法。

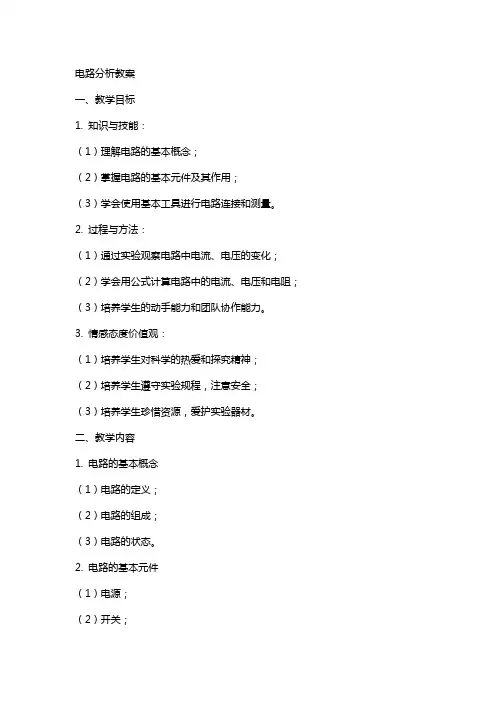

电路分析教案一、教学目标1. 知识与技能：（1）理解电路的基本概念；（2）掌握电路的基本元件及其作用；（3）学会使用基本工具进行电路连接和测量。
2. 过程与方法：（1）通过实验观察电路中电流、电压的变化；（2）学会用公式计算电路中的电流、电压和电阻；（3）培养学生的动手能力和团队协作能力。
3. 情感态度价值观：（1）培养学生对科学的热爱和探究精神；（2）培养学生遵守实验规程，注意安全；（3）培养学生珍惜资源，爱护实验器材。
二、教学内容1. 电路的基本概念（1）电路的定义；（2）电路的组成；（3）电路的状态。
2. 电路的基本元件（1）电源；（2）开关；（3）电阻；（4）电流表；（5）电压表。
3. 电路的连接（1）串联电路；（2）并联电路；（3）混合电路。
4. 电路的测量（1）电流的测量；（2）电压的测量；（3）电阻的测量。
5. 电路的基本定律（1）欧姆定律；（2）基尔霍夫定律。
三、教学资源1. 实验器材：电源、开关、电阻、电流表、电压表、导线等；2. 教学课件；3. 实验指导书。
四、教学过程1. 导入：通过生活中的实例，引出电路的概念，激发学生的兴趣；2. 讲解：介绍电路的基本概念、元件及其作用，讲解电路的连接方法；3. 实验：分组进行电路连接实验，观察电流、电压的变化，验证电路定律；五、教学评价1. 学生能熟练掌握电路的基本概念和元件作用；2. 学生能正确进行电路连接，并观察电流、电压的变化；3. 学生能运用电路定律进行简单计算；六、教学设计1. 教学方法：采用实验法、讲授法、讨论法相结合的教学方法；2. 教学环节：讲解与实验相结合，引导学生主动探究，培养学生的实践能力；3. 教学时间安排：课时共计20课时，每课时45分钟。
七、教学难点与解决策略1. 教学难点：电路定律的运用和计算；2. 解决策略：通过具体实验现象，引导学生理解电路定律，用实例巩固计算方法。
八、教学反思1. 反思内容：教学过程中的得与失，学生的学习效果；2. 反思方法：通过学生反馈、课堂观察、作业批改等方式进行；3. 反思调整：针对存在的问题，调整教学方法，优化教学内容。

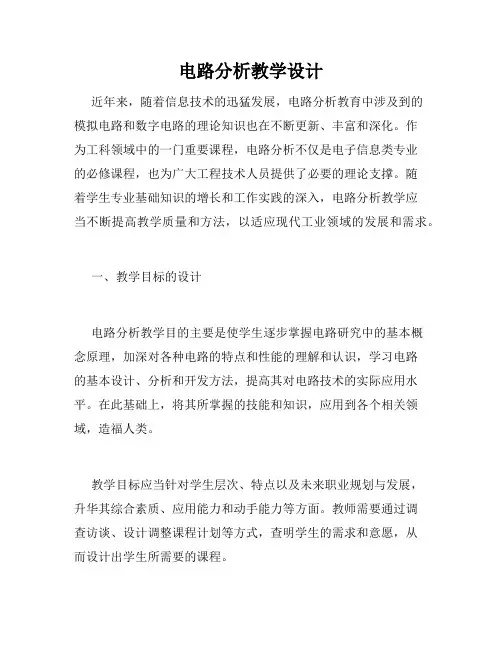

电路分析教学设计近年来，随着信息技术的迅猛发展，电路分析教育中涉及到的模拟电路和数字电路的理论知识也在不断更新、丰富和深化。
作为工科领域中的一门重要课程，电路分析不仅是电子信息类专业的必修课程，也为广大工程技术人员提供了必要的理论支撑。
随着学生专业基础知识的增长和工作实践的深入，电路分析教学应当不断提高教学质量和方法，以适应现代工业领域的发展和需求。
一、教学目标的设计电路分析教学目的主要是使学生逐步掌握电路研究中的基本概念原理，加深对各种电路的特点和性能的理解和认识，学习电路的基本设计、分析和开发方法，提高其对电路技术的实际应用水平。
在此基础上，将其所掌握的技能和知识，应用到各个相关领域，造福人类。
教学目标应当针对学生层次、特点以及未来职业规划与发展，升华其综合素质、应用能力和动手能力等方面。
教师需要通过调查访谈、设计调整课程计划等方式，查明学生的需求和意愿，从而设计出学生所需要的课程。
二、教学内容的设计根据电路分析的基本理论与实际应用，可以将电路分析教学内容分为理论分析和实验仿真两个环节：1. 理论分析部分：主要包括基本元件和电路参数、基本电路分析法、电路稳态和瞬态分析、交流电路分析、放大器性能、振荡电路等。
其中，理论学习可以从计算、应用和设计三个方面入手，重点是培养学生逻辑思维能力和计算技能。
2. 实验仿真部分：主要包括实验环境的构建、测量仪器的使用、虚拟仪器仿真实验、毕业设计等。
其中，实验仿真的目的是培养学生实际操作技能，同时让学生学会运用软件工具进行仿真计算，并加深对电路原理和特性的理解和认识。
三、教学方法的设计电路分析的特点是具有较强的理论性和实践性，因此教学方法需要具有多元化和个性化，注重理论与实践的结合。
具体而言，可以从以下三个方面实现：1. 以问题为导向，引导学生主动学习：针对基本的电路分析方法、参数计算以及电路设计、仿真实验等方面的问题，在问题切入点上引导学生进行理论探究和分析，激发学生自主学习的活力，拓展学生的思维方式。

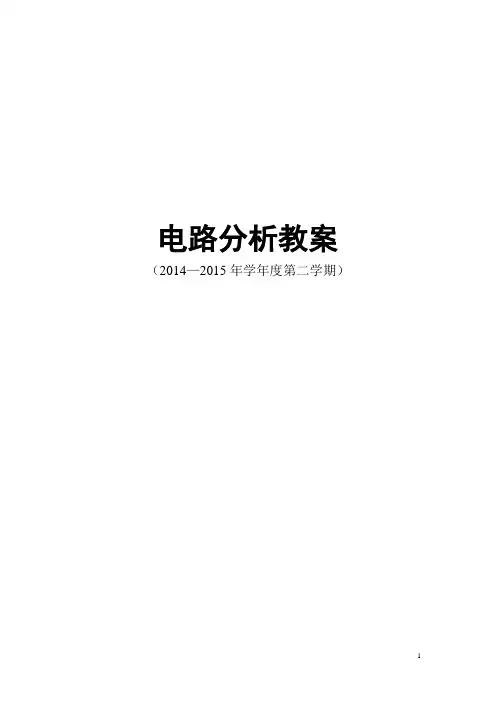

电路分析教案（2014—2015年学年度第二学期）《电路分析》课程章节教案注：1．根据课程教学进度计划表填写章节教案首页；2．教案或讲义正文附后，手书打印均可。
1.1电路和电路模型1.1.1电路的组成电路是电流的通路，是为了实现某种功能由电工设备或电路元件按一定方式组合而成。
1.电路的作用(1) 实现电能的传输、分配与转换(2)实现信号的传递与处理2. 电路的组成部分1.1．2电路模型为了便于用数学方法分析电路，将实际电路模型化，用足以反映其电磁性质的理想电路元件或其组合来模拟实际电路中的器件，从而构成与实际电路相对应的电路模型。
1.2电流、电压及其参考方向1.2.1电流及其参考方向1．定义：单位时间内通过导体横截面的电量。
习惯上讲正电荷运动的方向规定为电流的方向。
其定义式为：dt dq t i =)(2．符号：i (或 I ) 3．单位：安A4． 分类：直流（direct current ，简称dc 或DC ）——电流的大小和方向不随时间变化，也称恒定电流。
可以用符号I 表示。
交流（alternating current ），简称ac 或AC ）——电流的大小和方向都随时间变化，也称交变电流。
参考方向 ：在分析与计算电路时，对电量任意假定的方向。
一种分析方法。
电流参考方向的表示方法1.2.2电压及其参考方向1．定义：a 、b 两点间的电压表征单位正电荷由a 点转移到b 点时所获得或失去的能量。
其定义式为：dq dwt u =)(如果正电荷从a 转移到b ，获得能量，则a 点为低电位，b 点为高电位，即a 为负极，b 为正极。
2．符号：u (或 U ) 3．单位：伏V分类：直流电压与交流电压电压参考方向的表示方法物理中对基本物理量规定的方向1.3电功率和电能量1.3.1电功率的定义电流定律可以推广应用于包围部分电路的任一假设的闭合面。
1.5.2基尔霍夫电压定律(KVL定律)任一瞬间，从回路中任一点出发，沿回路循行一周，则电位升之和等于电位降之和。
电路分析及实验课堂教案设计第一章：电路基本概念与定律1.1 电路的定义与组成引导学生了解电路的基本概念，理解电路的组成要素：电源、导线、开关、用电器等。
让学生通过实际操作，体验电路的连接与断开。
1.2 电流、电压与电阻介绍电流、电压的定义及其物理意义，通过实验让学生观察电流、电压的变化。
讲解电阻的概念及其影响因素，让学生通过实验探究电阻的变化规律。
1.3 欧姆定律讲解欧姆定律的内容及其应用，引导学生学会运用欧姆定律解决实际问题。
通过实验让学生验证欧姆定律的正确性。
第二章：简单电路的分析2.1 串并联电路讲解串并联电路的特点及其区别，让学生通过实验观察串并联电路中电流、电压的变化。
引导学生学会串并联电路的计算方法，解决实际问题。
2.2 电路的功率与效率讲解电路功率的计算方法，让学生了解电路的功率与电流、电压的关系。
介绍电路效率的概念，引导学生学会计算电路的效率。
第三章：磁电路与电磁感应3.1 磁场与磁力线讲解磁场的基本概念，让学生了解磁场的分布与特点。
引导学生认识磁力线，了解磁力线的分布与特点。
3.2 电流的磁效应讲解电流产生磁场的原理，让学生通过实验观察电流的磁效应。
引导学生学会运用电流的磁效应解释实际问题。
3.3 电磁感应讲解电磁感应的原理及其应用，让学生了解电磁感应现象。
引导学生通过实验体验电磁感应现象，并学会应用电磁感应。
第四章：交流电路4.1 交流电的基本概念讲解交流电的定义及其特点，让学生了解交流电与直流电的区别。
引导学生学会测量交流电的电压、电流等参数。
4.2 交流电路的功率与效率讲解交流电路功率的计算方法，让学生了解交流电路的功率与电流、电压的关系。
介绍交流电路效率的概念，引导学生学会计算交流电路的效率。
4.3 谐振电路讲解谐振电路的原理及其应用，让学生了解谐振现象及其在实际中的应用。
引导学生通过实验探究谐振电路的特点。
第五章：实验操作与技能训练5.1 实验基本操作讲解实验仪器的使用方法，让学生学会正确使用实验仪器。
淄博职业学院《电路分析》课教学方案教师：张涛序号：17-18 授课时间第12 周周 1 1-2 周 2 1-2 周 3 1-4 周 5 1-4授课班级P14 电气4、5、6 班上课地点多媒体教室学习内容串联谐振电路、并联谐振电路课时 4教学目标专业能力1.理解 RLC 串联电路、并联电路发生谐振的条件；2.理解RLC串联电路、并联电路谐振时的特性；3.了解特性阻抗和品质系数的物理含义；4.理解RLC串联电路、并联电路的频率特性。
方法能力1.培养学生掌握RLC串联电路、并联电路的基本分析法和综合利用知识的能力。
2.注重对学生探究科学方法、创新精神的培养。
社会能力1.培养学生实事求是地进行实验的科学态度和科学精神，2.增强学生的合作意识和团队精神。
目标群体1、具备一定的电工学基础知识2、掌握了高中物理的电路知识。
教学环境多媒体教室教学方法讲授法、实际案例法相结合。
时间安排教学过程设计90 分一、资讯：（45 分钟）RLC 串联电路：对时域电路：KCL ∑i(t) = 0 ；KVL，∑u(t) = 0 。
故KCL 的相量形式：- u s1 +∑I = 0 ++u s2 us可表述为：在电路任一结点上的电流相量代数和-零。
-+ u s3-KVL 的相量形式：∑U = 0 可表述为：沿任一回路，各支路电压相量代数和为零。
注意：一般情况下，在交流电路中，对任一结点∑I ≠ 0 ，对任一回路∑U ≠ 0 。
（一）R、L、C 串联交流电路在R、L、C 串联交流电路中，电流电压参考方向如图所示：钟1. 电压电流关系u = u + u + u 根据 KVL 可列出：R L C= Ri + L d i + 1⎰ i d td t C如用相量表示电压与电流关系，可把电路模型改画为相量模 型。
KVL 相量表示式为：U = U R + U L + U C= [R + j( X L - X C )]I U = R + j( X - X )ILC电阻、电感和电容的伏安关系相量形式具有一定的共性。
2. 阻抗的串、并联（1）阻抗：无源单口网络端口电压相量和电流相量之比，定义为该单口网络的阻抗。
对电流起阻碍作用。
Z = U欧姆定律的相量式： I说明以下几点：1. 单一元件（R 或 L 或 C ）的阻抗为：Z = - j 1= - jXZ R = R ； Z L = j L = jX L ；CCC2. 单口网络的阻抗值取决于网络内部的结构、各元件参数和电源的频率。
3. 阻抗 Z 是一个复数，有直角坐标和极坐标两种形式。
阻抗的串、并、混联是复数运算。
Z = Z = U =U-1）用极坐标表示I I uiZ = U即可得：I= -U = R 2 + ( X - X )2 = ZuiILC即：阻抗的模|Z |等于电压有效值与电流有效值之比， 阻抗角：阻抗的幅角称为阻抗角，它等于电压与电流的相位差。
（2）用直角坐标表示 Z = R + jX 实部 R 称为阻抗的电阻分量，虚部 X 称为阻抗的电= arctan X抗分量。
由于阻抗的两种表R 示是等价的，即则容易得到：Z = R 2 + X 2R = Z cos由反正切函数可知，。
显然，可用一个≤2直角三角形表示 R 、X 、Z 三者之间的关系，称为阻抗三角形。
RLC 串联电路性质由电路中的容抗和感抗决定：X L >X C （即Z >0）时，电路呈感性，电感作用强于电容； X L <X C （即Z <0）时，电路呈容性，电感作用强于电容； X L =X C （即Z =0）时，电路呈电阻性，电感与电容作用相抵消。
RLC 串联电路，其等效阻抗为：Z = Z R + Z L + Z C = R + jX L - jX C = R + j ( X L - X C ) = R + jX可见电抗：X = X L - X C= arctan X= arctan X L - X C Z阻抗角：R R 在正弦电路中，动态元件（即电感和电容）有可能出现这种情况，而在恒稳直流电路中， 这是不可能出现的。
1、串联电路中，电感上的电压和电容上的电压是反相的。
2、电感、电容上的电压 U L 、U C 比电源电压 U 还大。
2.阻抗的串、并联与电阻电路类似，阻抗可以进行串联、并联和混联，计算公式也相同，但须注意，阻抗的串、并、混联是复数运算，较电阻的要复杂。
n多个阻抗串联的相应公式： Z = ∑ Zjj =1 多个阻抗并联的相应公式： 1= ∑n1Z j =1 Z j在正弦交流电路中，分支电压可能大于总电压，分支电流可能大于总电流。
因为各正弦量之间存在相位差，所以同频率正弦量之和其幅度并不一定增加。
分析直流串、并联电路的方法也适用于相量化后的正弦电路。
（如等效变换、支路电流法、节点电压法、叠加原理和戴维南定理等）进行求解。
二、实施：（45 分钟）串联谐振电路(一)电路谐振的概念谐振(resonance )是正弦电路在特定条件下所产生的一种特殊物理现象，谐振现象在无线电 和电工技术中得到广泛应用，对电路中谐振现象的研究有重要的实际意义。
含有 R 、L 、C 的一端口无源电路，在特定条件下出现端口电压、电流同相位的现象时， 称电路发生了谐振。
•j LI R（二）串联谐振电路 + • _ + •_ U RU L + 1. 谐振条件 ••1UU Cj C_电路阻抗：Z = R + j (L - 1) = R + j( X - X )CL C= R + j X 当X = 0，即ω L = 1 时，电路发生谐振。
0C谐振条件： X L = X C L = 1 C谐振角频率：= 10 LC谐振频率： 1f 0 =2 LC可知谐振频率由电路参数确定。
它反映了电路的固有性质，通过调节 f 、L 、C 可以使电路发生谐振。
2. 串联谐振时的电路特性X L = X CU L = jX L I U C = - jX C I UL 与 U C 完全补偿，又称为电压谐振。
U = U R串联谐振的特性：（1）电路中阻抗达到最小值，且为阻性。
Z = R 2 + (L - 1)2 = RC时间 安排教学过程设计W=W +WC L=1CU 2Cm2（2）电流有效值达到最大。
I =U =UZ R（3）电感元件和电容元件的电压可能远大于总电压。
（4）谐振时，总的无功功率等于 0，即电路中的磁场能量与电场能量在内部完全补偿。
电容电压: u =U cos(t-=U sin tC Cm 0 2 ) Cm 0电感电流:i L =i =CLU Cm cos0 tW =1CU 2Cm sin 2t W =1CU 2Cm cos2tC 2 0 L 2 0谐振时能量变化曲线：从曲线中可以看出，电场能量增加时，磁场能量在减少，且增加率和减少率相等，反之亦然。
这说明电场与磁场间存在着完全的能量振荡，二者的和W 不随时间变化，为一常量。
3.特性阻抗和品质因数定义谐振时的感抗、容抗为特性阻抗，即：=L=1=LC CQ = 2谐振时电路储存的能量谐振时电路在一周内消耗的能量Q 是反映谐振回路中电磁振荡程度的量，品质因数越大，总的能量就越大，维持一定量的振荡所消耗的能量愈小， 振荡程度就越剧烈。
则振荡电路的“品质”愈好。
一般讲在要求发 生谐振的回路中总希望尽可能提高 Q 值。
4. 频率特性I = U =ZU R 2 + (L - =1 )2 R 2 + U 0 L - 0)2 C =U = (0 0CU = I 0 R 2 + （2 - 0 ）2 R 1 + Q 2 (- 1 )2 1 + Q 2 (- 1)2I 其中为相对频率，为谐振电流。
I =1 I 0 1 + Q 2(- 1 )2I I 010.707Q = 1通用谐振特性曲线1 12Q = 10Q = 100=Q 越大，电路的抑制作用越强，且选择性（选频特性）越好。
例 5-1 图示电路欲接收载波频率为 10MHz ，U =0.15mV 的某短波电台信号，线圈 L =5.1µH，R =2.3Ω。
求：（1）电容 C 0 值，电路的 Q 值，电流 I 0，电容电压 U C0； （2）当频率增加 10％而电源不变时，电流 I 及电容电压 U C 。
R u s 1u s 2LCu s 3C解：（1）1 1 C 0 =2L = (2⨯10 ⨯106 )2 ⨯ 5.1⨯106= 49.7 pF 01 L 15.1⨯106Q === 139R C2.3 49.7 ⨯10-12I = U = 0.15= 0.0652mA = 65.2 A 0R 2.3U C = QU = 139 ⨯ 0.15 = 20.85mV讨论：串联电路实现谐振的方法 （1）L 、C 不变，改变电源频率。
谐振频率由电路本身的参数决定，一个 R L C 串联电路只能有一个对应的 , 当外加频率等于谐振频率时，电路发生谐振。
（2）电源频率 不变，改变 L 或 C ( 常改变 C )。
