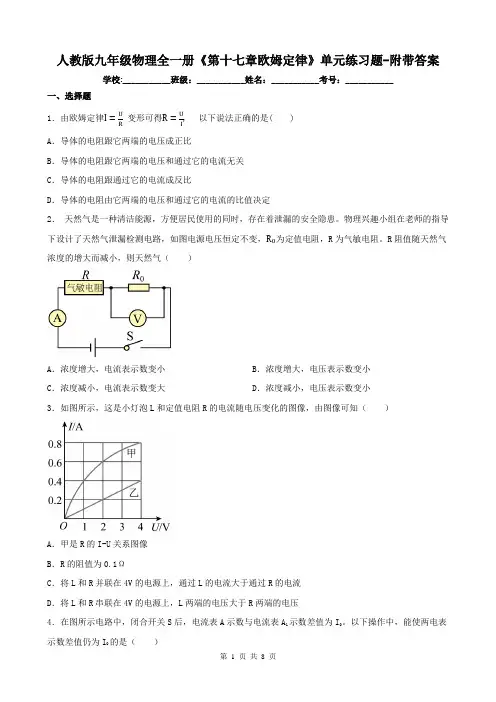

人教版九年级物理全一册《第十七章欧姆定律》单元检测卷(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．如图所示，这是小灯泡L和定值电阻R的电流随电压变化的图像，由图像可知（）A．甲是R的I-U关系图像B．R的阻值为0.1ΩC．将L和R并联在4V的电源上，通过L的电流大于通过R的电流D．将L和R串联在4V的电源上，L两端的电压大于R两端的电压2．如图所示，闭合开关S，下列方法能使电压表与电流表示数比值变大的是（）A．增大电源电压B．增大R1阻值C．增大R2阻值D．减小R2阻值3．在如图所示的电路中，当电键S闭合后，电流表A1和A2的示数比为3：2，则R1和R2的阻值之比为（）A．2：3 B．2：1 C．1：2 D．3：24．如图所示，电源电压保持不变。
开关S闭合后，滑动变阻器滑片P从中点向右端移动时，下列说法正确的是（）A．电压表V的示数变大，电流表A1的示数变小B．电压表V的示数不变，电流表A2的示数变大C．电压表V的示数与电流表A1的示数之比变大D．电流表A2的示数与电流表A1的示数之差变小5．某物理兴趣小组设计了一款测量体重的装置，其结构原理如图所示。
电源电压恒定，R1是定值电阻。
R2是压敏电阻，其阻值随所受压力的增大而减小。
当体重比小希重的小阳站在装置上时，电表示数变化情况是（）A．电压表和电流表示数都变大B．电压表和电流表示数都变小C．电压表示数变小，电流表示数变大D．电压表与电流表的示数比值变大6．如图所示的电路中，电源电压不变，已知定值电阻R1=5Ω,R2=4Ω，当开关S2接到位置1、闭合S1时，电压表的示数为1.0V；当开关S2接到位置2、闭合S1时，电压表的示数可能为（）A．0.8V B．0.9V C．1.1V D．2.1V7．甲醛对人体的危害非常严重，因此装修房屋时检测甲醛污染指数非常重要。

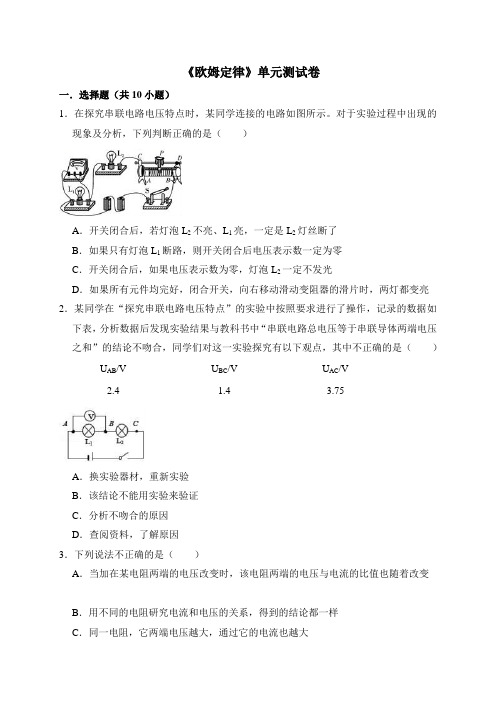

《欧姆定律》单元测试卷一．选择题（共10小题）1．在探究串联电路电压特点时，某同学连接的电路如图所示。
对于实验过程中出现的现象及分析，下列判断正确的是（）A．开关闭合后，若灯泡L2不亮、L1亮，一定是L2灯丝断了B．如果只有灯泡L1断路，则开关闭合后电压表示数一定为零C．开关闭合后，如果电压表示数为零，灯泡L2一定不发光D．如果所有元件均完好，闭合开关，向右移动滑动变阻器的滑片时，两灯都变亮2．某同学在“探究串联电路电压特点”的实验中按照要求进行了操作，记录的数据如下表，分析数据后发现实验结果与教科书中“串联电路总电压等于串联导体两端电压之和”的结论不吻合，同学们对这一实验探究有以下观点，其中不正确的是（）A．换实验器材，重新实验B．该结论不能用实验来验证C．分析不吻合的原因D．查阅资料，了解原因3．下列说法不正确的是（）A．当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变B．用不同的电阻研究电流和电压的关系，得到的结论都一样C．同一电阻，它两端电压越大，通过它的电流也越大D．相同的电压加在阻值不同的导体两端，电流一定不同4．实验室用的小灯泡的电流随电压变化的图象如图所示，其中正确的是（）A．B．C．D．5．关于公式R＝下列叙述正确的是（）A．导体的电阻与导体两段的电压成正比B．导体的电流越小，电阻越大C．导体的电阻与导体两段的电压成正比，与导体中的电流成反比D．导体的电阻与导体两端的电压和通过导体的电流无关6．关于欧姆定律，I＝，以下说法正确的是（）A．电压越大，则电流也越大B．对于同一个导体来说，的值是不变的C．电阻越大，则电流越小D．欧姆定律可以用公式R＝表达7．如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表显示的数据来反应水位升降情况。
水位最低时，滑杆P位于R的a端处。
L是一个指示灯，电路各部分接触良好，不计导线电阻。

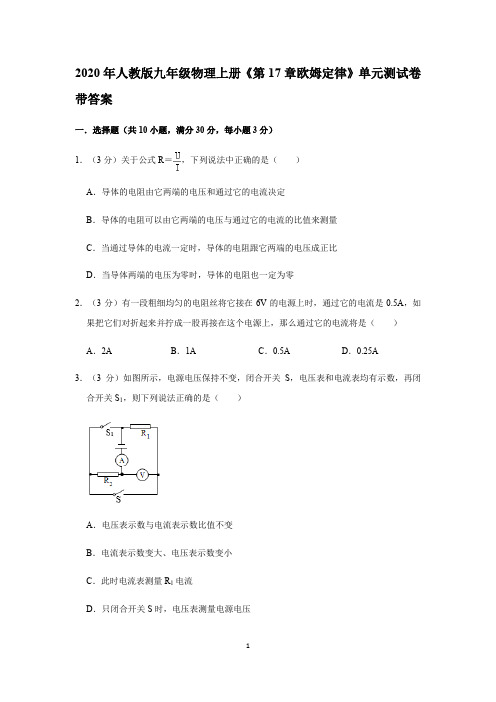

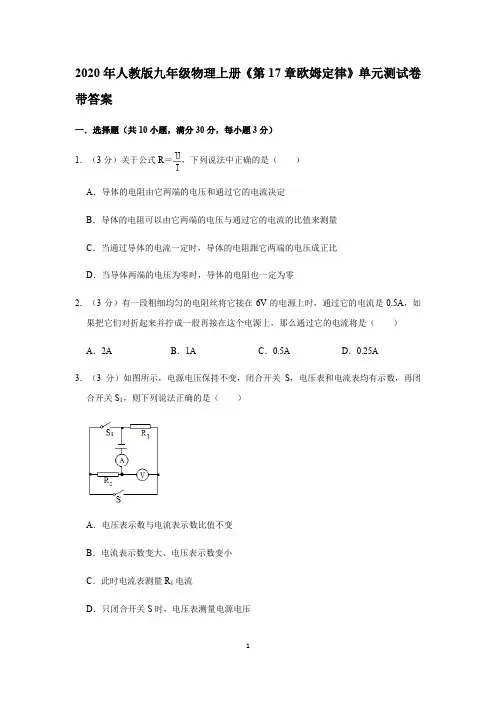

2020年人教版九年级物理上册《第17章欧姆定律》单元测试卷带答案一．选择题（共10小题，满分30分，每小题3分）1．（3分）关于公式R＝，下列说法中正确的是（）A．导体的电阻由它两端的电压和通过它的电流决定B．导体的电阻可以由它两端的电压与通过它的电流的比值来测量C．当通过导体的电流一定时，导体的电阻跟它两端的电压成正比D．当导体两端的电压为零时，导体的电阻也一定为零2．（3分）有一段粗细均匀的电阻丝将它接在6V的电源上时，通过它的电流是0.5A，如果把它们对折起来并拧成一股再接在这个电源上，那么通过它的电流将是（）A．2A B．1A C．0.5A D．0.25A3．（3分）如图所示，电源电压保持不变，闭合开关S，电压表和电流表均有示数，再闭合开关S1，则下列说法正确的是（）A．电压表示数与电流表示数比值不变B．电流表示数变大、电压表示数变小C．此时电流表测量R1电流D．只闭合开关S时，电压表测量电源电压4．（3分）如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关S由闭合到断开，电路中（）A．L1变亮，电压表示数变小B．L1变暗，电流表示数变大C．L2亮起来，电压表示数变大D．L2亮起来，电流表示数变小5．（3分）用一个导体制成长度相等但横截面积不同的圆柱体a和b（a和b互相连接），a比b的横截面积大，将它们接入电路中，如图所示，通过a、b电流分别为I a，I b，a、b 两端电压分别为U a，U b，则下列说法正确的是（）A．I a＞I b、U a＝U b B．I a＜I b、U a＝U bC．I a＝I b、U a＞U b D．I a＝I b、U a＜U b6．（3分）如图所示的电路，电阻R1的阻值是20Ω．当开关S闭合时，电流表A1的示数是0.6A，电流表A的示数是1A，下列说法中（）①电阻R1两端电压等于电阻R2两端电压②电阻R2的阻值12Ω③通过电阻R2的电流0.4A④电源电压是12VA．只有①②正确B．只有③④正确C．只有①③④正确D．①②③④都正确7．（3分）如图所示（甲）是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），则图象可知（）A．电阻R0两端电压与通过R0的电流成正比B．R0的电阻值是10ΩC．滑动变阻器R的最大阻值是25ΩD．该电路最大电流为0.7A8．（3分）如图所示，S闭合后，当滑片P向右滑动时，看到的现象是（）A．灯泡变暗，电压表示数增大B．灯泡变亮，电压表示数增大C．灯泡变暗，电压表示数减小D．灯泡变亮，电压表示数减小9．（3分）在图的电路中，电源电压保持不变，R为定值电阻。
人教版九年级物理全一册《第十七章欧姆定律》单元检测题(含答案)学校:___________班级：___________姓名：___________考号：___________一单选题1．如图所示电路，在测小灯泡电阻实验中，闭合开关后发现，电流表指针几乎不动，而电压表指针有明显偏转，下列分析正确的是（）A．电源没电B．电流表接线松动造成接触不良C．电灯泡与底座接触不良D．变阻器接线不牢2．用如图所示电路研究电流跟电压的关系．为了改变定值电阻R两端电压，设计了三种方案．甲：多节干电池串联接入MN；乙：电池与滑动变阻器串联接入MN；丙：电池先后与不同定值电阻R′串联接入MN．可行的方案是（）A．仅有甲B．仅有乙C．仅有甲乙两种D．甲乙丙都可行3．在探究通过导体的电流与其两端电压的关系时，利用实验数据作出了如图所示的图像。
根据图像，下列说法正确的是（）A．导体甲的电阻大于导体乙的电阻B．导体乙的电压与通过它的电流成正比C．当导体甲两端的电压为2V时，通过导体甲的电流为0.2AD．将两导体并联后接在3V的电源上时，干路中的电流为0.9A4．如图所示电路，电源电压保持不变，R2是最大阻值为10Ω的滑动变阻器，R1=5Ω，当滑片P由a端滑到b端时，电流表的两次示数之比为（）A．1∶2B．2∶1C．3∶l D．1∶35．如图所示，电源电压恒定．闭合开关S1S2，电压表示数为9V，电流表示数为1.5A；断开开关S2，电压表示数为6V．则R1和R2的阻值分别是A．6Ω 2ΩB．6Ω 3ΩC．4Ω 2ΩD．4Ω 3Ω6．在如图所示的电路中，电源电压保持不变，闭合开关S后，向右移动滑片P。
下列说法中错误的是（）A．电压表的示数变大B．电压表的示数不变C．电流表A的示数变小D．电流表A1的示数变小7．如图所示电路，电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动的过程中（不考虑灯丝的电阻变化），下列说法正确的是（）A．电流表示数逐渐变小B．电压表示数逐渐变小C．电压表示数逐渐变大D．小灯泡的亮度逐渐变暗8．如图所示，当闭合开关后，滑动变阻器的滑片P向左滑动，小灯泡的亮度将（）A．不变B．变暗C．变亮D．以上三种情况均有可能9．李明同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，下列说法中错误的是（）A．当在导体乙的两端加上2V的电压时，通过乙导体的电流为0.2AB．将甲乙两导体并联接到电压3V的电源上时，干路中的电流为0.9AC．导体甲的电阻大于导体乙的电阻D．导体两端的电压为零时，导体的电阻不为零10．小明按图甲所示电路图做实验，闭合开关S 断开S1，两表读数如图乙所示。
人教版九年级物理全一册《第十七章欧姆定律》单元练习题-带有参考答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．某同学利用如图所示的电路测量定值电阻的阻值，实验数据如表格所示，下列说法错误的是（）实验次数电压U/V 电流I/A 电阻R/Ω电阻平均值R/Ω1 1.0 0.20 5.02 2.0 0.40 5.05.13 3.0 0.58 5.2A．该实验的原理是R=UIB．闭合开关前，滑动变阻器的滑片要移到最右端C．闭合开关前，电流表指针指在零刻度线左侧，原因是电流表的正负接线柱接反了D．本实验多次测量的目的是求平均值减小误差2．如图所示，电源电压保持不变，开关闭合后，若P向右移动，则电压表、电流表示数的变化分别为（）A．电压表示数变大、电流表示数变小B．电压表示数变大、电流表示数变大C．电压表示数变小、电流表示数变大D．电压表示数变小、电流表示数变小3．在如图所示的电路中，当电键S闭合后，电流表A1和A2的示数比为3：2，则R1和R2的阻值之比为（）A．2：3 B．2：1 C．1：2 D．3：24．某物理兴趣小组的同学用定值电阻和小灯泡分别做了关于“电流与电压、电阻的关系”的实验。
并记录了定值电阻与小灯泡在不同电压下的电流值。
小组同学根据这些数据，绘制了电流随电压变化的图像，由图像可知（）A．定值电阻的阻值为5ΩB．乙是小灯泡的I-U图象C．随着电压的升高，小灯泡的电阻值变小D．定值电阻和小灯泡并联接在4V的电源上，干路中的电流是1.2A5．利用如图所示电路测量电阻R x的阻值，电源电压不变，R1=10Ω。
当只闭合开关S时，电压表的示数U1=2V；再闭合开关S1时，电压表的示数U2=6V，则R x的阻值为（）A．40ΩB．30ΩC．20ΩD．10Ω6．小明用如图所示的电路探究“电流与电阻的关系”，其中电源电压恒为6V，滑动变阻器规格为“20Ωㅤ1A”，电压表量程为0～3V，所用定值电阻为5Ω、10Ω、15Ω、20Ω四种。
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（附含参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．关于欧姆定律，下列说法中正确的是（）A．欧姆定律是通过推导得出的规律B．欧姆定律反映出了导体电阻跟电流和电压之间的关系C．欧姆定律中的I、U和R反映的是同一段电路中同一时刻的电流、电压和电阻关系D．由欧姆定律变形得U=IR，说明在导体电阻一定时，导体两端的电压U跟电流成正比2．如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动。
下列说法中正确的是（）A．电流表 A1的示数变大B．电压表V的示数变小C．电流表 A2与 A1的示数之差不变D．电压表V 与电流表A2的示数之比变小3．小明在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出如图所示的图像，分析图像，下列说法正确的是（）A．导体A两端的电压与其通过的电流成正比B．导体A和B的电阻之比为2︰1C．当导体B两端电压为0V时，导体B的电阻变为0ΩD．当导体A和B并联在电压为2V的电源上，电路中的总电流为0.6A4．某同学利用如图1所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图2所示的图象，以下有关叙述正确的是（）①该同学研究的是电流和电压的关系②实验中电压表的示数保持2.5V不变③滑动变阻器阻值变化范围为1∼5Ω④将Rx从10Ω换成5Ω后，应将滑片P向右移A．只有②③B．只有①②C．只有③④D．只有②④5．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R 是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是（）A．电流表示数变小时，表明油箱中的油量减少B．电流表示数变小时，电阻R0两端电压变大C．当油箱中的油量减少时，电流表示数变大D．当油箱中的油量减少时，变阻器R连入电路的电阻变小6．小伟给学校图书馆设计了一个测量空气湿度的电路图，如图甲所示，电源电压恒为6V，定值电阻R0的阻值为10Ω，湿敏电阻R的阻值随空气湿度H的变化关系图乙所示。
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷(带有参考答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题。
（16题）1、下列关于电流、电压、电阻的关系说法正确的是（）A．电压大的电路中电流一定大B．电阻大的电路中电流一定小C．导体中的电流与电压、电阻无关D．导体中的电阻与电流、电压无关2、关于电流、电压和电阻的关系，下列说法正确的是（）A．导体电阻跟导体两端的电压成正比，跟导体中的电流成反比B．有电流通过这段导体，这段导体两端一定有电压C．通过导体的电流越大，这段导体的电阻一定越小D．两个电阻中的电流相等，则两电阻一定是串联3、由欧姆定律I=UR 导出R=UI，以下说法中正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．导体的电阻在电流减小到零时非常大D．以上说法都不对4、某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示．由图中信息可知（）A．B导体的电阻为5ΩB．A导体的电阻大于B导体的电阻C．AB串联的电路中电流为0.3A时，串联电路两端的电压为4.5VD．AB并联在2V的电路中，干路中电流为0.5A5、在用伏安法测电阻的实验中,有关滑动变阻器的说法不正确的是（）A．改变待测电阻两端的电压B．改变待测电阻中的电流C．为了使电流表能选用小量程而使测量结果更准确D．保护电路中的电路元件6、一名学生用伏安法测电阻的阻值时，不慎将电压表和电流表的位置接反了，但量程选择正确，如图所示．当开关S闭合时可能发生的后果是（）A．电流表被烧坏B．电压表被烧坏C．两表都被烧坏D．以上现象都不会发生7、有一定值电阻R=100 欧，与另一个定值电阻并联后，要使电路的总电阻小于20欧，现在可供选择的定值电阻有①100欧、②50欧、③10欧、④5欧各一个，那么所选的另一个电阻的阻值大小可以是（）A．①或④B．②或④C．③或④D．②或③8、电阻R1=15Ω，R2=10Ω，R3=5Ω，下列连接电阻最小的是（）A．只能用R3B．R1与R3并联C．R2与R3并联D．R1、R2与R3并联9、根据下列一组实验数据，可以得到的结论是()A．导体电阻一定时，导体两端的电压跟通过导体的电流成正比B．导体电阻一定时，通过导体的电流跟导体两端的电压成正比C．导体两端的电压一定时，导体的电阻跟通过导体的电流成反比D．导体两端的电压一定时，通过导体的电流跟导体的电阻成反比10、两个用电器，第一个电阻是R，第二个电阻是2R，把它们串联起来接入电路中，如果第一个电阻两端的电压是4 V，那么第二个电阻两端的电压为()A ． 2 VB ． 8 VC ． 4 VD ． 6 V11、如图所示电路中，电源电压U=4.5V ，且保持不变，定值电阻R 1=5Ω，滑动变阻器R 2的规格为“15Ω 0.5A”，电流表量程为0~0.6A ，电压表量程为0~3V ，为保护电路元件，R 2接入电路的阻值范围是（ ）A ．0Ω~10ΩB ．0Ω~20ΩC ．5Ω~20ΩD ．4Ω~10Ω12、在图所示电路中，电源电压不变，1R 、2R 为定值电阻，闭合开关S ，电流表示数为I 。
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷及答案一、选择题1．由欧姆定律公式I =UR 变形得R =UI ，对此，下列说法中正确的是（ ） A ．导体的电阻跟导体两端的电压和通过导体的电流无关 B ．通过导体的电流越大，则导体的电阻越小 C ．当导体两端的电压为零时，导体的电阻也为零 D ．加在导体两端的电压越大，则导体的电阻越大2．如图所示的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P 向左移动时，下列判断正确的是（ ）A ．灯泡变暗，电流表示数变小B ．灯泡变亮，电流表示数变大C ．灯泡亮度不变，电流表示数变小D ．灯泡亮度不变，电流表示数变大3．韩梅梅按如图所示的电路做实验，其中R 为定值电阻。
当S 1闭合S 2断开时，电压表的示数为2.4V ，电流表的示数为0.24A ；闭合S 2后，电压表的示数为1.9V ，电流表的示数为0.44A 。
下列说法中正确的是（ ）A ．S 2闭合后，通过L 的电流为0.19AB ．S 2闭合后，通过R 的电流为0.44AC ．S 2闭合后，通过R 的电流小于0.24AD ．S 2闭合前后，R 两端的电压都为2.4V4．张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是（ ）A．导体甲的电阻小于导体乙的电阻B．将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9AC．通过导体甲的电流与其两端的电压成正比D．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.2A5．小明用如图所示的电路探究“电流与电阻的关系”，其中电源电压恒为 6V，滑动变阻器规格为“20Ω1A”，电流表量程为 0~0.6A，电压表量程为 0~3V，所用定值电阻为 5Ω、10Ω、15Ω、20Ω四种。
要完成所有实验，他应控制电压表示数为多少一定（）A．1V B．2V C．3V D．4V两端的电压与滑动6．在图甲所示的电路中，当滑片 P 由 b 移到 a 的过程中，定值电阻 R1的变化情况如图乙所示。
（人教版）九年级物理全一册《第十七章欧姆定律》单元测试卷-带答案思维导图练习题一、选择题1．根据欧姆定律，下列说法正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越小C．导体的电阻与电压成正比，与电流成反比D．同一导体两端的电压越大，这段导体中的电流就越大2．如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（）A．电灯L的亮度变暗B．电流表A的示数变小C．电压表V1的示数不变D．电压表V1与电压表V2示数之和不变3．某物理兴趣小组的同学用定值电阻和小灯泡分别做了关于“电流与电压、电阻的关系”的实验。
并记录了定值电阻与小灯泡在不同电压下的电流值。
小组同学根据这些数据，绘制了电流随电压变化的图像，由图像可知（）A．定值电阻的阻值为5ΩB．乙是小灯泡的I-U图象C．随着电压的升高，小灯泡的电阻值变小D．定值电阻和小灯泡并联接在4V的电源上，干路中的电流是1.2A4．近十年，中国高铁从追赶到领跑，实现了完美超越。
如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。
当激光发生器射向光敏电阻的激光被烟雾遮挡时，光照强度减弱，下列说法正确的是（）A．光敏电阻R的阻值减小B．电流表的示数增大C．电压表的示数减小D．电压表与电流表示数之比变大5．如图所示的电路中，定值电阻R1与滑动变阻器R2的规格均为“20Ω 1A”。
闭合开关S，滑片P在b 端时，电流表示数为0.6A；当滑片P从b端移到a端的过程中，下列说法正确的是（）A．电源电压为20V B．电压表与电流表示数的比值变小C．电流表示数的变化量为0.1A D．当滑片P在ab中点时，电压表示数为4V6．如图所示，电源电压保持不变，电阻R1＝10Ω、R2＝50Ω，当开关S断开时，电流表示数为0.1A．则开关S闭合时，电压表示数为（）A．4V B．5V C．6V D．8V7．如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为4∶1，当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为（）A．4∶3 B．3∶2 C．3∶4 D．3∶18．乐乐设计了一款电子温度计，图甲是其电路原理图，电源电压为4.5V，且保持不变，电压表的量程为0~3V，定值电阻R0的阻值为300Ω，热敏电阻R1的阻值随环境温度变化的关系如图乙。

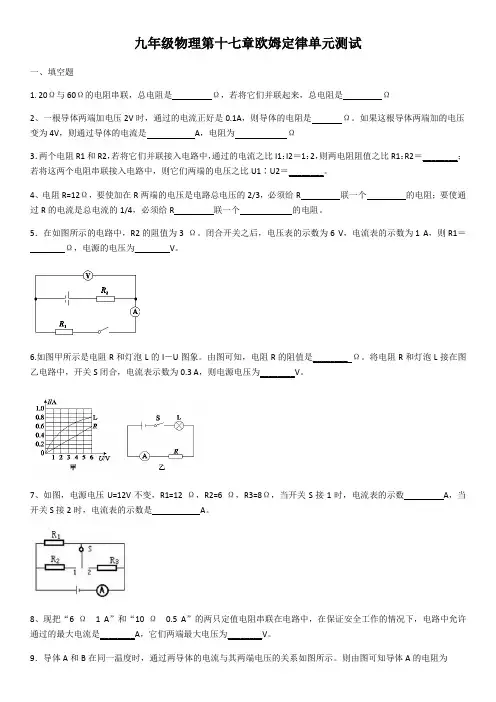

九年级物理第十七章欧姆定律单元测试一、填空题1. 20Ω与60Ω的电阻串联，总电阻是Ω，若将它们并联起来，总电阻是Ω2、一根导体两端加电压2V时，通过的电流正好是0.1A，则导体的电阻是Ω。
如果这根导体两端加的电压变为4V，则通过导体的电流是A，电阻为Ω3．两个电阻R1和R2，若将它们并联接入电路中，通过的电流之比I1：I2＝1：2，则两电阻阻值之比R1：R2＝________；若将这两个电阻串联接入电路中，则它们两端的电压之比U1∶U2＝________。
4、电阻R=12Ω，要使加在R两端的电压是电路总电压的2/3，必须给R 联一个的电阻；要使通过R的电流是总电流的1/4，必须给R 联一个的电阻。
5．在如图所示的电路中，R2的阻值为3 Ω。
闭合开关之后，电压表的示数为6 V，电流表的示数为1 A，则R1＝________Ω，电源的电压为________V。
6.如图甲所示是电阻R和灯泡L的I－U图象。
由图可知，电阻R的阻值是________ Ω。
将电阻R和灯泡L接在图乙电路中，开关S闭合，电流表示数为0.3 A，则电源电压为________V。
7、如图，电源电压U=12V不变，R1=12 Ω，R2=6 Ω，R3=8Ω，当开关S接1时，电流表的示数A，当开关S接2时，电流表的示数是A。
8、现把“6 Ω 1 A”和“10 Ω0.5 A”的两只定值电阻串联在电路中，在保证安全工作的情况下，电路中允许通过的最大电流是________A，它们两端最大电压为________V。
9．导体A和B在同一温度时，通过两导体的电流与其两端电压的关系如图所示。
则由图可知导体A的电阻为Ω；如果将A和B并联后接在电压为1.0V的电源两端，则通过A和B的总电流为A。
10．图甲是小明探究导体中电流与电阻的关系的实验电路图。
图乙是他根据实验数据描绘出的I﹣R关系图象，由图多可知：当电压一定时电流与电阻成（选填“正比“或“反比”）；他每次控制电阻的两端电压为2.5V不变。
第十七章《欧姆定律》单元测试卷一、单选题(共15小题)1.如图所示，电源电压恒定不变，当S闭合后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是()A．灯泡亮度不变，电流表示数变大B．灯泡变亮，电流表示数变大C．灯泡变暗，电流表示数变小D．灯泡变暗，电流表示数变大2.在探究“电流与电阻关系”的实验中，电源电压保持不变，每次实验中大小都发生改变的是()A．定值电阻两端的电压B．滑动变阻器两端的电压C．电压表与电流表示数的比值D．定值电阻与滑动变阻器两端电压之比3.甲、乙两个定值电阻，甲标有“10 Ω 1.0 A”、乙标有“15 Ω 0.6 A”，把它们并联后接入电路里，电路两端允许加的最高电压是()A． 10 V B． 9 V C． 19 V D． 15 V4.由I＝变形得R＝，对此，下列说法正确的是()A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．导体的电阻跟导体两端的电压和通过导体的电流无关D．当导体两端电压为零时，导体的电阻也为零5.若R0是已知阻值的定值电阻，滑动变阻器铭牌磨损，导致阻值未知，则利用下列电路图不能够准确测出未知电阻Rx阻值的是()A．B．C．D．6.如图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5 A，电压表的示数为6 V；将电压表、电流表的位置互换，当开关S1断开、S2闭合，电流表的示数为0.3 A，则正确的是()A ．R 1＝8 ΩB ．R 2＝8 ΩC ．R 1＝20 ΩD ．R 2＝20 Ω7.在用伏安法测未知电阻Rx时，如果缺少电流表或电压表，可以通过增加一个定值电阻R 1和开关来解决，下面的四种方案中哪一个是错误的( )A ．B ．C ．D ．8.某段电路两端电压保持恒定，给它接入一个40 Ω的电阻时，电路中电流为0.35 A ；当电路中电流为0.20 A 时，接入电路的电阻大小是( ) A ． 110 Ω B ． 20 ΩC ． 70 ΩD ． 50 Ω9.两个相同电阻并联后的总电阻是5 Ω，它们串联后的总电阻是( ) A ． 2.5 Ω B ． 5 ΩC ． 10 ΩD ． 20 Ω10.下列几组电阻串联后，总电阻最小的一组是( ) A ． 30 Ω和15 Ω B ． 20 Ω和15 ΩC ． 10 Ω和15 ΩD ． 5 Ω和15 Ω11.阻值相等的两电阻R 串联时总电阻为40 Ω，则它们并联时的等效电阻为( ) A ． 20 Ω B ． 80 ΩC ． 10 ΩD ． 30 Ω12.在相距50 km 的甲、乙两地间沿直线架设两条输电线．输电线的电阻与其长度成正比，若输电线在某处发生了短路，为确定短路位置，甲乙两地的检修员用输出电压相同且不变的电源和电流表做成如图所示的测量仪，并分别进行了如下测量：将测量仪连接a 、b 时，电流表的示数为1.2 A ；将测量仪连接c 、d 时，电流表的示数为0.3A ，由此可判断短路位置离甲地的距离是()A ． 10 kmB ． 20 kmC ． 30 kmD ． 40 km13.小明同学在探究电阻中的电流与电压关系的实验中，要改变电阻两端的电压，下列办法不可行的是( )A ．改变干电池的个数B ．改变电阻的阻值C ．改变电阻器的滑片D ．调节学生电源的调压旋钮14.如图所示电路，R 1＝2R 2，当闭合开关S 后，电流表A 1和A 2示数之比为( )A ． 1∶2B ． 2∶1C ． 1∶3D ． 3∶115.在探究“电流与电阻关系”的实验中，除了需要电源、开关、导线外，还应有下列哪组器材？( )A ．电流表、电压表、滑动变阻器、一个定值电阻B ．电流表、滑动变阻器、几个定值电阻C ．电流表、电压表、滑动变阻器、几个定值电阻D ．电流表、电压表、几个定值电阻二、填空题(共3小题)16.如图所示是伏安法测电阻的电路图，若闭合开关灯不亮，但电压表示数大约等于电源电压，此时故障可能是________________．17.(1)小明做“测量小灯泡的电阻”的实验，连好电路，闭合开关后，发现小灯泡不亮，电压表、电流表示数为零，则故障原因可能是______________ A ．开关接触不良B．小灯泡被短路C．电池电压不足D．电压表损坏(2)故障排除后，闭合开关，发现灯泡仍然不亮，但电流表、电压表均有比较小的示数，产生此现象的可能原因是____________________________．(3)记录的数据如下表，由表中数据可知，在三次测量中灯泡的电阻逐渐__________(选填“增大”、“减少”或“不变”)，造成这一现象的原因是____________________.18.电阻R1＝6 Ω，R2＝12 Ω，将它们并联后，总电阻为________ Ω.三、实验题(共3小题)19.某同学通过研究电流、电压、电阻之间的关系，实验数据如表所示.(1)分析比较实验序号1、2、3或4、5、6或7、8、9，可以得出的结论是___________________________．(2)分析比较实验序号1、4、7或2、5、8或3、6、9，可以得出的结论是_____________________________．(3)进一步综合分析比较各表中的数据，归纳得出结论：①分析比较________________________________________________________．②分析比较_________________________________________________________．20.小李同学在做“伏安法测电阻”的实验时，设计了图甲所示的电路图：(1)请按照电路图，用笔画线代替导线，将图乙中的实物图连接完整．(2)在开关闭合之前，滑动变阻器的滑片应置于______(选填“最左端”、“中间”或“最右端”)．(3)若电流表、电压表示数分别如图丙a、b所示，则电流表的读数是________A，电压表的读数是______V，电阻R的阻值是________ Ω.21.小明欲测量一个阻值标识模糊的定值电阻，图甲所示是他设计的测量电路，图乙是未完成连接的实验电路．(1)请你按照电路图，用笔画线代替导线，帮助小明把滑动变阻器和电压表正确连入图乙所示的实验电路．丙(2)小明将电路连接正确后，闭合开关，调节变阻器的滑片，按照正确的操作测得数据如表所示．根据表中数据，第5次测量的电阻值R5＝________ Ω(3)图丙中已经把前4次测得的电压U和电流I的值对应点描出，请你在图丙中补描出第5次测量的电压U和电流I值对应的点A，并依据所描的点在图丙中作出该定值电阻的U－I图象．四、计算题(共3小题)22.如图所示电路，R1＝7 Ω，R2＝3 Ω，当S闭合时，电压表的示数为21 V，当S断开时，电压表的示数为14 V．求R3的阻值．23.某课外活动小组需要对两个定值电阻R1、R2和一只滑动变阻器R3的电阻进行测量，将这些元件连成如图所示的电路．闭合S1，断开S2，将滑动变阻器的阻值调到最大时，电流表的读数为0.2 A，电压表的示数为2 V；若将S1、S2都闭合，将滑动变阻器的阻值调到0时，电压表的示数为6 V，电流表的示数为0.9 A．求：(1)R1的阻值是多少？(2)滑动变阻器的最大阻值R3是多少？(3)R2的阻值是多少？24.小灯泡两端电压为3.8 V时，通过的电流是0.2 A，则它此时的电阻为多少？答案解析1.【答案】C【解析】由电路图可知，灯泡与滑动变阻器串联，电流表测电路中的电流；滑动变阻器的滑片P 向右移动的过程中，接入电路的电阻变大，电路的总电阻变大；根据I＝可知，电路中的电流变小，即电流表的示数变小；灯泡变暗．故选C.2.【答案】C【解析】本实验要控制定值电阻两端电压不变，故A不符合题意；电源总电压不变，控制定值电阻两端电压也不变，根据U′＝U总－Ux可知，滑动变阻器两端电压也不变，故B不符合题意；根据R＝可知，电压表与电流表示数比值等于定值电阻Rx阻值，每次实验要更换不同阻值的定值电阻，所以Rx不是定值，故C符合题意；定值电阻和滑动变阻器两端电压都不变，故二者比值也不变，故D不符合题意．3.【答案】B【解析】由I＝可知，电阻两端允许所加的最大电压：U甲＝I甲R甲＝1 A×10 Ω＝10 V，U乙＝I乙R乙＝0.6 A×15 Ω＝9 V，因并联电路中各支路两端的电压相等，所以两只电阻并联时，电路中的最大电压U′＝U乙＝9 V.4.【答案】C【解析】5.【答案】D【解析】A项电压表可以直接测量Rx的电压，电流表可以直接测量Rx的电流，根据Rx＝，求出电阻．不符合题意．B项电压表 V1可以直接测量R0的电压，R0是定值电阻，根据I0＝求出电流，电压表V2可以直接测量Rx的电压，根据串联电路电流处处相等得Ix＝I0，根据Rx＝，求出电阻．不符合题意．C项电流表A1可以直接测量R0的电流，R0是定值电阻，根据U0＝I0R0求出电压，电流表A2可以直接测量Rx的电流，根据并联电路各支路电压相等得Ux＝U0，根据Rx＝，求出电阻．不符合题意．D项电流表只能直接测量Rx的电流，电压不能直接和间接测量，无法计算电阻．符合题意．6.【答案】B【解析】当开关S1、S2都闭合，两电阻并联，电压表测量电源电压，电流表测量通过R1的电流，由I＝得，R1＝＝＝12 Ω；将电压表、电流表的位置互换，S1断开、S2闭合，两电阻串联，由I＝得：电路总电阻R＝＝＝20 Ω，所以根据串联电路的总电阻等于各分电阻之和可知：R2＝R－R1＝20 Ω－12 Ω＝8 Ω.7.【答案】B【解析】当开关S1、S2闭合时，R1被短路，电压表的示数等于电源电压；再断开开关S2时，电压表测量Rx两端的电压，则可计算出R1两端的电压，即可计算出电路中的电流，从而可计算出被测电阻的阻值，A项能测出，不符合题意；电压表串联在电路中，其示数始终等于电源电压，不可知被测电阻的电压和电流，不能测出其阻值，B项符合题意；只闭合S2可测出通过被测电阻的电流，两个开关都闭合，可测出干路电流，则可计算出R1的电流，由U1＝I1R1可得R1两端的电压，根据并联电路各支路两端电压相等的关系可得被测电阻两端的电压，从而计算出待测电阻的阻值，故C 项能测出，不符合题意；当S1闭合，S2断开时，电流表测出通过R1的电流，由U＝IR可计算出电源电压；当两开关都闭合时，两电阻并联，电流表测干路电流，则可根据并联电路的电流规律计算出通过Rx的电流，从而计算出Rx的阻值，故D项能测出，不符合题意．8.【答案】C【解析】设R1＝40 Ω，I1＝0.35 A，I2＝0.20 A，某段电路两端电压保持恒定，由I＝可得：U＝I1R1＝I2R2，则当电路中电流为0.20 A时，接入电路的电阻：R2＝＝＝70 Ω.9.【答案】D【解析】根据并联电阻的特点，R并＝＝5 Ω，所以，R＝10 Ω，所以，R串＝R＋R＝10 Ω＋10 Ω＝20 Ω.故选D.10.【答案】D【解析】11.【答案】C【解析】由于阻值相等的两电阻R串联，则串联时等效电阻为：R串＝2R，所以，R＝R串＝×40 Ω＝20 Ω；并联电路等效电阻的倒数等于各支路电阻倒数之和，则它们并联时的等效电阻：R并＝R＝×20 Ω＝10 Ω.12.【答案】A【解析】已知输电线的电阻与其长度成正比，设1 km输电线的电阻为R0，导线的短路位置离甲地为s，短路位置离乙地为50 km－s，则Rab＝2sR0，Rcd＝2(50 km－s)R0，因电源的电压不变，所以，由I＝可得，电源的电压：U＝IabRab＝IcdRcd，即1.2 A×2sR0＝0.3 A×2(50 km－s)R0，解得：s＝10 km.13.【答案】B【解析】改变干电池的个数，电源电压发生变化，从而电阻两端的电压也改变，故A可行；在探究电阻中的电流与电压关系的实验中，应控制电阻不变，故B不可行；改变电阻器的滑片，会使电路中的电流发生改变，从而改变电阻两端的电压，故C可行；调节学生电源的调压旋钮能使电源电压发生变化，从而电阻两端的电压也改变，故D可行．14.【答案】D【解析】由电路图可知，两电阻并联，电流表A1测干路电流，电流表A2测R1支路的电流．因并联电路中干路电流等于各支路电流之和，所以电流表A1和A2示数之比为：＝＝.15.【答案】C【解析】电流与电压、电阻有关，探究电流与电阻的关系需改变电阻，所以需要几个阻值不同的定值电阻；并要保持电阻两端的电压不变，所以还需滑动变阻器和电压表，要测量电流还需用到电流表．故选C.16.【答案】灯泡断路【解析】灯炮不亮，说明电路发生了断路或短路，如果灯泡短路，则电压表示数为零，因此电路故障不是短路，而是断路；电压表示数大约等于电源电压，说明电压表的两个接线柱能与电源相通，故灯泡断路．17.【答案】(1)A(2)滑动变阻器接入电路中的阻值太大(3)增大灯丝的温度升高了【解析】(1)小灯泡不亮，电压表、电流表示数为零，说明电路是断路．原因是开关处接触不良．选项A正确．(2)闭合开关，灯泡虽不亮，但电流表、电压表都有示数，说明电路是通路；电流、电压很小，原因是电路电阻太大．所以是滑动变阻器接入电路电阻太大．(3)由1、2、3次实验数据可以看出：电阻阻值是逐渐增大的；电阻的材料、长度、横截面积都不变，阻值不同，原因是电阻阻值随温度的升高而增大．18.【答案】4【解析】根据并联电阻的特点可得：＝＋R＝＝＝4 Ω.19.【答案】(1)当电阻一定时，通过导体的电流与导体两端的电压成正比(2)当电压一定时，通过导体的电流与导体的电阻成正比(3)①同一导体，其两端的电压与通过这段导体的电流的比值是相同的②不同导体，其两端的电压与通过这段导体的电流的比值是不同的，且电阻越大，比值越大【解析】(1)分析比较实验序号1、2、3或4、5、6或7、8、9的电流与电压变化的倍数关系，电阻一定时，电压变为原来的几倍，电流也随之变为原来的几倍，所以可以得出的结论是：当电阻一定时，通过导体的电流与导体两端的电压成正比．(2)分析比较实验序号1、4、7或2、5、8或3、6、9的电流与电阻变化的倍数关系，电压一定时，电阻变为原来的几倍，电流随之变为原来的几分之一，所以可以得出的结论是：当电压一定时，通过导体的电流与导体的电阻成正比．(3)表一中电压和电流的比值均为5；表二中电压和电流的比值均为10；表三中电压和电流的比值均为20；①分析比较表一或表二或表三有关数据，可初步得出，其两端的电压与通过这段导体的电流的比值是相同的．②分析比较表一、表二或表三有关数据，可初步得出，不同导体，其两端的电压与通过这段导体的电流的比值是不同的，且电阻越大，比值越大．20.【答案】(1)(2)最右端(3)0.48 A11 V22.92 Ω【解析】(3)电流表的量程是“0～0.6 A”，其读数为0.48 A；电压表的量程是“0～15 V”，其读数是11 V；由伏安法测电阻的原理可知，R＝＝≈22.92 Ω.21.【答案】(1)(2)10(3)如图【解析】(1)根据“电流流向法”，由电路图甲知，电流从电源正极出发，依次串联定值电阻、电流表、滑动变阻器、开关，回到电源负极，再将电压表并联在定值电阻两端，由实验数据知电压表示数小于3 V，可使用0～3 V量程；(2)由表格数据可知，第5次测量中定值电阻两端电压为2.8 V，通过的电流为0.28 A，由欧姆定律可得第5次测量的电阻值：R5＝＝＝10 Ω；(3)由第5次测量数据在图象中描出对应的点，连线画出其图象．22.【答案】解：当S闭合时，R1、R2串联，U1＝21 V，R1＝7 Ω，R2＝3 Ω，电流处处相等所以I2＝I1＝＝＝3 A；U2＝I2R2＝3 A×3 Ω＝9 V，因此U＝U1＋U2＝21 V＋9 V＝30 V；当S断开时，R1、R2、R3串联，U1′＝14 V则I1′＝＝＝2 A，所以I3＝I2′＝I1′＝2 A，则U2′＝I2′R2＝2 A×3 Ω＝6 V，又因为U＝30 V，所以U3＝U－U2′－U1′＝30 V－6 V－14 V＝10 V，根据欧姆定律得R3＝＝＝5 Ω，答：R3的阻值为5 Ω.【解析】根据串联电路特点：电流相等I＝I1＝I2；U＝U1＋U2，结合欧姆定律I＝及其变形公式U ＝IR和R＝分析求解．23.【答案】解：(1)当闭合S1，断开S2时，此时电压表测的是电阻R1两端的电压，电流表测的是通过电阻R1的电流，根据欧姆定律的变形公式可知，R1＝＝＝10 Ω；答：R1的阻值10 Ω；(2)若将S1、S2都闭合，将滑动变阻器的阻值调到零时，电压表的示数是6 V，此时电压表示数等于电源电压，在闭合S1，断开S2时，滑动变阻器与定值电阻R1是串联的，所以滑动变阻器的电压为U3＝6 V－2 V＝4 V，根据欧姆定律的变形公式可知，R3＝＝＝20 Ω；答：滑动变阻器的最大阻值是20 Ω；(3)S1、S2都闭合，将滑动变阻器的阻值调到零时，电压表的示数是6 V，电流表的示数是0.9 A；此时通过R1的电流I1＝＝＝0.6 A；所以通过R2的电流为I2＝0.9 A－0.6 A＝0.3 A；所以R2＝＝＝20 Ω；答：R2的阻值是20 Ω.【解析】解决本题的关键是知道电流表测的是干路电流，电压表测的是R1、R2两端的电压，利用欧姆定律可以求解．24.【答案】由题意可知，灯泡两端的电压U＝3.8 V，通过的电流I＝0.2 A，根据欧姆定律可得，此时灯泡的电阻：R＝＝＝19 Ω.答：此时灯泡的电阻为19 Ω.【解析】知道灯泡两端的电压和通过的电流，根据欧姆定律求出此时灯泡的电阻．1、三人行，必有我师。
