建筑电气工程如何施工才规范？标准工艺全面总结！来源：建筑工程鲁班联盟如有侵权，请联系删除建筑电气工程是建筑工程中一项非常重要的分部工程，施工质量的好坏直接关系到观感及使用功能，在创优评审中尤为重要。
本文以中建五局三公司项目标准化做法示例，全面总结建筑电气工程的施工工艺，以供大家参考学习。
1成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)及控制柜安装(1) 成套配电柜安装工艺说明：地下室明装的电气箱柜，需安装在型钢支架上，以避免墙面凝结水进入箱内。
一般在柜下用10#槽钢立放做基础，基础型钢允许偏差：每米不直度与水平度为1mm，全长为5mm，全长不平行度为5mm。
并在槽钢内侧需焊接地用镀锌六角螺栓M10×25供接地用。
如果有电缆进出线时，还需在柜底预留基坑，以满足电缆的弯曲半径要求。
(2) 配电箱明装工艺说明：地上安装处的墙柱面抹灰没完成时，在箱后先用膨胀螺栓固定角钢支架,再用镀锌螺栓将箱体固定在角钢支架上。
几个明装箱并列时,按最大箱顶标高不超过2.3m、且所有箱体顶平或底平的原则确定箱柜安装高度。
柜、屏、台、箱、盘安装垂直度允许偏差为1.5‰，相互间接缝不应大于2mm，成列盘面偏差不应大于5mm。
(3) 配电箱暗装工艺说明：确定开孔位置，并开好孔；固定暗装箱体四角，确保暗装箱体的高度符合要求，并与墙面平正；若箱后仅能抹灰时，总包需在箱后挂钢丝网，再抹灰；若进箱的导管为几根并排暗装进箱时，管槽处也应挂钢丝网，再抹灰。
轻质隔墙上安装时，确定开孔位置，并开好孔；在装饰装好轻钢龙骨后，用拉铆钉或自攻螺丝将暗装箱体固定在轻钢龙骨上；暗装配电箱箱盖紧贴墙面，箱(盘)涂层完整。
(4) 空心砌块墙、加气砼砌块墙上安装工艺说明：墙面抹完灰后，用镀锌丝杆将箱体的四角固定在空芯墙上。
(5) 电气导管进箱工艺说明：箱子应用开孔器开孔，一孔一套，管径与盒(箱)敲落孔应吻合。
敲落孔大而管径小时，可用铁皮垫圈垫严或用砂浆加石膏补平齐，不得露洞。
电气工程施工工艺一）、配管配线工程1、材料要求：灯具的型号、规格必须符合设计要求和国家的标准规定。
灯内配线严禁外露,灯具配件齐全,无机械损伤、变形、油漆脱落、灯罩破裂、灯箱歪现象.所有灯具应有产品合格证.开关插座符合设计要求，有产品合格证，塑料面板应平整，无弯曲变形等现象。
2、工艺流程:预制加工管弯、支吊架→测定盒、箱固定点位→支架、吊架、固定→盒、箱固定→管路敷设连接→地线跨接→防腐处理→扫管→穿带线→放线与断线→带线绑→带护口→导线连→绝缘摇测3、主要施工方法和技术要求(1）预制预埋:施工前，在熟悉了解装修结构的情况下，掌握电气等专业图纸，把有关尺寸资料画到电气有关施工图上,做好支吊架等的预制,并积极配合装修的施工。
凡由室外引入室内的电气管线应预埋好穿墙管,并做好建筑物的防水处理.（2）本工程的电线管采用镀锌钢管在吊顶内敷设，钢管的弯扁程度不应大于管外径的10%,弯曲半径不小于管外径的10倍。
管路连接时，钢管必有采用丝扣连接,严禁对接和塑料管套接，丝扣连接及管与线盒连接处，必须用专用接地夹做接地跨接线，管与线盒或管与线槽之间必须用锁扣连接。
管子进入线盒的长度为2-5㎜,管子切断口后凿平刮光，以防止出现划伤或其他危险事情。
（3)导线在穿管前,应将管内的积水及杂物清除干净。
穿线时导线颜色应分开，接地线用黄绿相间线,零线用淡蓝线，相线一般用黄、绿、红线,并严禁管内有导线接头.不同回路不得穿入同一根管内。
4、质量要求（1)连接紧密,管口光滑，护口齐全，配管有其支架、吊架应平直牢固、排列整齐，管子弯曲处无明显折皱,油漆防腐完整。
(2）盒、箱设置正确，固定可靠管子进入盒、箱处顺直，在盒、箱内露出的长度小于5MM；用镝紧螺母固定的管口，管子露出锁紧螺母的螺纹为2-4扣，线路进入电气设备和器具的管口位置正确。
（3)金属电线保护管、盒、箱及支架接地（接零）（4）盒、箱内清洁无杂物，护口、护线套管齐全无脱落，导线排列整齐，并留有适当余量。
建筑电气工程施工方案1、建筑电气工程施工流程建筑电气工程施工流程图2、建筑电气工程主要施工方法主要施工方法表1、施工工艺流程施工工艺流程图2、预制加工（1）套丝使用电动套丝机，为确保螺纹连接紧密，丝扣一般都加工成圆锥形外螺纹。
在套丝过程中，丝扣处应经常加机油润滑和冷却。
管端套丝长度不应小于管接头的1/2，在管箍连接拧紧后外露2~3扣的丝扣。
（2）SC25及以下的镀锌钢管使用手动弯管器弯管，SC32及以上的镀锌钢管使用液压弯管器，并注意模具的选择，弯曲半径不小于6D，即管外径的6倍。
钢管不应有折扁和裂缝，管子焊缝应在煨弯处的侧面，弯曲后不应产生凹裂现象，且弯扁程度不应大于管子外径的10％，管内无铁屑及毛刺，切断口应挫平，管口应刮光。
（3）支架加工时，应用切断机械断料，不得气割。
钻孔，应用电钻，不得气割。
支架加工完成后，应红丹一道、灰漆二道。
设计有特殊规定时则按规定进行处理。
（4）在各类盒、箱壁上开出线孔时应用开孔器、严禁气割。
开孔中心间距的尺寸，应考虑管卡之间、锁紧螺母之间应有的最小距离。
开孔直径宜大于管外径1~2mm。
3、钢管的接地连接钢管接头及灯头盒等处均采用4mm²的多股铜芯导线和专用接地线卡进行可靠的跨接接地。
4mm²的多股铜芯导线与螺丝压接处应盘圈涮锡。
对于紧定式镀锌JDG钢管连接处应涂动力复合脂，可不做接地跨接线。
4、灯头盒与灯具之间接线采用包塑金属软管保护导线，金属软管两端均用专用锁紧接头连接。
金属软管长度不大于1m，且金属软管不应退绞、松散，中间不应有接头，金属软管弯曲半径不小于软管半径的6倍，金属软管均可靠接地，且不得作为电气设备的接地导体。
4、电缆桥架及线槽安装1、工艺流程工工艺流程图2、弹线定位施工前应进行深化设计，根据深化设计图中桥架的分布进行弹线定位。
对于桥架较密集的变配电所和设备房，从地板上弹线，然后用红外线射灯定位投射到顶板来确定支架的固定点。
其它部位从顶板上放线以确定支架的位置。

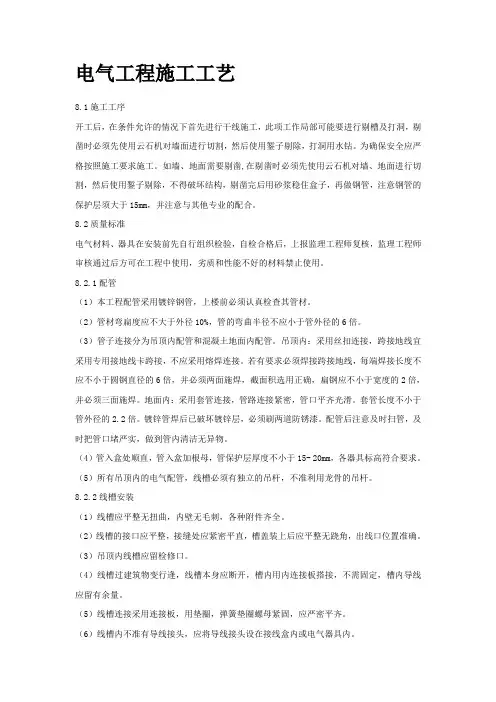

电气工程施工工艺8.1施工工序开工后，在条件允许的情况下首先进行干线施工，此项工作局部可能要进行剔槽及打洞，剔凿时必须先使用云石机对墙面进行切割，然后使用錾子剔除，打洞用水钻。
为确保安全应严格按照施工要求施工。
如墙、地面需要剔凿,在剔凿时必须先使用云石机对墙、地面进行切割，然后使用錾子剔除，不得破坏结构，剔凿完后用砂浆稳住盒子，再做钢管，注意钢管的保护层须大于15mm，并注意与其他专业的配合。
8.2质量标准电气材料、器具在安装前先自行组织检验，自检合格后，上报监理工程师复核，监理工程师审核通过后方可在工程中使用，劣质和性能不好的材料禁止使用。
8.2.1配管（1）本工程配管采用镀锌钢管，上楼前必须认真检查其管材。
（2）管材弯扁度应不大于外径10%，管的弯曲半径不应小于管外径的6倍。
（3）管子连接分为吊顶内配管和混凝土地面内配管。
吊顶内：采用丝扣连接，跨接地线宜采用专用接地线卡跨接，不应采用熔焊连接。
若有要求必须焊接跨接地线，每端焊接长度不应不小于圆钢直径的6倍，并必须两面施焊，截面积选用正确，扁钢应不小于宽度的2倍，并必须三面施焊。
地面内：采用套管连接，管路连接紧密，管口平齐光滑。
套管长度不小于管外径的2.2倍。
镀锌管焊后已破坏镀锌层，必须刷两道防锈漆。
配管后注意及时扫管，及时把管口堵严实，做到管内清洁无异物。
（4）管入盒处顺直，管入盒加根母，管保护层厚度不小于15- 20mm，各器具标高符合要求。
（5）所有吊顶内的电气配管，线槽必须有独立的吊杆，不准利用龙骨的吊杆。
8.2.2线槽安装（1）线槽应平整无扭曲，内壁无毛刺，各种附件齐全。
（2）线槽的接口应平整，接缝处应紧密平直，槽盖装上后应平整无跷角，出线口位置准确。
（3）吊顶内线槽应留检修口。
（4）线槽过建筑物变行逢，线槽本身应断开，槽内用内连接板搭接，不需固定，槽内导线应留有余量。
（5）线槽连接采用连接板，用垫圈，弹簧垫圈螺母紧固，应严密平齐。
（6）线槽内不准有导线接头，应将导线接头设在接线盒内或电气器具内。
电气施工主要工序流程及注意事项一、穿线施工工艺流程图：检测项目：1、材料验收：导线的规格型号符合设计的要求，有"3C"标志和证书，合格证和检测报告。
2、根据图纸选择进场导线，运输到现场准备敷设，，敷设前应先清理盒内杂物并检查穿线管的护口是否齐全，然后穿带线（即钢丝）。
3、导线应放在放线车或放线架上，剪断导线应预留以下长度：1）开关、插座、过线盒等应留150MM;2）配电箱应留长度为配电箱周长的；3）公用导线在分支处可不剪断;4、将导线前端的绝缘层削除，然后将线芯和带线绑扎牢固，是绑扎处形成一个平滑的圆锥形以减少阻力;5、导线的连接不能增加导线的电阻值，不能降低导线的机械强度和绝缘强度，为了满足以上要求，到线连接必须牢固，缠绕5圈以上，要求焊接是必须焊接，然后进行包扎，进行绝缘。
6、导线敷设完毕后，应进行线路检查，绑、焊、包是否符合规范工艺，准确无误后进行绝缘摇测，500V兆欧表进行测量，按工艺要求去除或断开相应的元器件。
二、人工接地施工工艺流程图检查项目：1、材料验收：按设计要求选用，或选用热浸镀锌材料，且镀锌层均匀，材料要有质量证明文件和合格证等；2、人工接地体镀锌圆钢应采用直径不小于10，镀锌扁钢采用40*4，镀锌钢管、镀锌角钢应分别采用不小于3.5MM和4MM厚的材料。
3、加工接地体：当采用镀锌圆钢或镀锌角钢、镀锌钢管时应在接地体的顶部焊接抗击打的附件，以防止接地体被击打开裂；还应将接地体的底部加工成尖锐状，减轻夯下的阻力；详细做法可参见工艺标准。
4、根据图纸定位接地体的位置并放线，开挖槽沟，沟应上宽800MM左右，下宽500MM左右，深度800MM,以方便下人施工；并应记录土层情况。
5、将接地体用大锤垂直夯入地下，在顶部距沟底200MM左右时，焊接接地扁钢，接地扁钢应弯成弧形或直角形与接地体牢固焊接，扁钢搭接应不小于宽度的2倍，三面施焊。
6、施工完毕应进行检查焊接准确、搭接符合要求，清除焊渣干净，然后刷沥青漆两遍。
建筑电气工程配管配线安装施工工艺1硬质阻燃塑料管（PVC）明敷设1.1施工准备1.1.1技术准备1、熟系图纸资料，弄清设计图的设计内容，注意图纸提出的施工要求。
2、准备施工机具、材料。
3、确定施工方法，编制施工技术措施；为了工程施工，不破坏建筑物的强度和损坏建筑物的美观。
4、施工前要认真听取工程技术人员的技术交底，弄清技术要求、技术标准和施工方法。
1.1.2材料要求1、凡使用的阻燃型（PVC）塑料管，其材质均应具有阻燃、耐冲击性能，其氧指数不应低于27%的阻燃招标，并应具有鉴定检验报告单和产品出厂合格证。
2、阻燃型塑料管外壁应有间距不大于1m的连续阻燃标记和制造厂厂标，管子内、外壁应光滑、无凸棱、凹陷、针孔及气泡，内外的尺寸应符合国家统一标准，管壁厚度应均匀一致。
3、所有阻燃型塑料管附件及明配阻燃型塑料制品，如：各种灯头盒、开关盒、接线盒、插座盒、端接头、管箍等，必须使用配套的阻燃塑料制品。
4、阻燃型塑料灯头盒、开关盒、接线盒，其外观应整齐，预留孔齐全，无劈裂等损坏现象。
5、辅助材料：镀锌铁丝、专用胶粘剂等。
1.1.3主要机具1、铅笔、皮尺、水平尺、卷尺、角尺、线坠、小线、粉线袋等。
2、手锤、錾子、钢锯、锯条、刀锯、半圆挫、活扳手等。
3、弯管弹簧、剪管器、电锤、手枪钻、钻头、台钻、压力案子等。
4、开孔器、热风机、电炉子、绝缘手套、工具袋、高凳、人字梯凳。
1.1.4作业条件1、在配合混凝土结构施工时，已完成过路管配件及预埋件的预埋。
2、在配合砖结构施工时，已完成过路管、角钢支架及预埋件的预埋。
3、在装修前根据土建水平线及抹灰厚度以管道走向，按设计图进行弹线、浇注预埋件及稳装角钢支架。
4、喷浆完成后，才可进行管路及购置盒、箱的安装，安装时应防止管道和墙面的污染。
1.1.5施工工艺1.1.5.1弯管的制作方法预制弯管可采用冷煨法和热煨法。
在进行阻燃塑料管的敷设与煨弯时，管材对环境温度的要求是：在原材料的允许环境温度下进行，其外界环境温度不宜低于-15℃。
建筑设备安装识图与施工第9章 建筑电气施工第九章建筑电气施工9.1建筑安装工程基本知识9.2室内配线施工要点与技术规范9.3建筑电气照明安装9.4室外线缆施工9.5接地、防雷装置施工9.6电气施工过程的检验与试验9.1.1 电气安装工艺流程及一般要求室内建筑电气设备安装分为三个分项，即电力照明系统、防雷接地系统、弱电系统安装，电气安装工程必须严格按照“规程规范”和“质量验收评定标准”进行施工作业，电气设备安装人员必须持有满足该幢建筑物安装工程要求的许可证、电工作业操作证、上岗证件，未经过专业学习培训，或经培训未合格的人员，均不得从事电气作业。
12施工准备工艺流程预制配管、配线电气设备安装调试竣工验收一般要求9.1.2 建筑电气安装工程常用材料1电 线、电缆电线和电缆并没有严格的界限。
通常将芯数少、直径小、结构简单的称为电线，其他的称为电缆。
建筑电气安装工程常用的电线按适用范围氛围绝缘电线、耐热电线、屏蔽电线几种。
(1)绝缘电线：用于一般动力和照明线路。
例如型号为BLV-500-25的电线(2) 耐热电线：用于温度较高的场所，供交流500V以下、直流1000V以下的电工仪表、电讯设备、电力及照明配线用。
如：BV-105(3) 屏蔽电线：供交流250V以下的电器、仪表、电讯电子设备及自动化设备屏蔽线路用。
如：RVP表示铜芯塑料绝缘屏蔽软线。
在配电系统中，电力电缆是用来输配电能。
控制电缆是用在保护、操作等回路中来传导电流的。
电缆的基本结构一般是由导电线芯、绝缘层和保护层三个主要部分组成。
(4) 电缆的型号、名称及代码含义我国电缆产品的型号系采用汉语拼音字母组成，有外护层时则在字母后加上两个阿拉伯数字。
常用电缆型号中字母的含义及排列顺序如表9.1所示。
9.1.2 建筑电气安装工程常用材料表9.1 常用电缆型号字母含义及排列次序2个数字(含义见表)D-不滴流F-分相铅包P-屏蔽C-重型Q-铅护套L-铝护套H-橡套(H)F-非燃烧橡套V-聚氯乙烯护套Y-聚乙烯护套T-铜(省略)L-铝Z-纸绝缘X-橡皮V-聚氯乙烯Y-聚乙烯YJ-交联聚乙烯电力电缆不表示K-控制电缆Y-移动式软电缆P-信号电缆H-市内电话电缆保护层其它特征保护层线芯材料绝缘种类类别9.1.2 建筑电气安装工程常用材料知识拓展：预制分支电缆(见图9.1)将现场安装时的手工操作，移到工厂采用专用设备和工艺加工制作：运用普通电力电缆根据垂直(高层建筑竖井)或水平(住宅小区等)配电系统的具体要求和规定位置，进行分支联接而成。
住宅项目电气工程施工工艺1、施工准备施工道路、办公设施、生活设施、库房由项目经理部统一规划并提供，施工用水、施工用电采用临时上水、临时用电。
⑴技术准备工作：施工前技术人员必须详细审图，对照招标文件，提出问题并在图纸会审时落实。
然后要根据工程特点编制施工方案，并编排进度计划。
根据施工方案提出材料计划，并向施工人员下达详细的技术交底。
⑵人员准备工作：施工人员上岗必须经过培训，掌握施工工艺、技术操作方法，考核合格后方可上岗，特殊工种必须持证上岗。
2、施工流程电气工程施工流程图3、接地装置及接地干线安装1)工艺流程：(1)自然基础接地体安装：确定连接钢筋组数、位置及连接方法→接地体连接→干线敷设、预留及标志→核验接地体→验收(2)接地干线安装：测量弹线定位→支架安装→接地干线敷设固定→接地干线连接→防腐处理→标识→检测验收2)接地体的安装：(1)利用结构基础地梁内钢筋作为接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好。
再将柱主筋（每处不少于2根）底部与底板筋搭接焊好，并在室外地面以下将该处2根主筋焊接连通，清除焊渣，并将两根主筋做好标记，以便于引出和检查。
应及时请质检部门进行隐检，同时作好隐检记录。
(2)利用桩基及平台钢筋做接地体：按设计图尺寸位置，找好桩基组数位置，把每组桩基四角钢筋搭接封焊，再与柱主筋（每处不少于2根）焊好，甩出备用外接点，清除焊渣，并将两根主筋做好标记，便于引出和检查，并应及时请质检部门进行隐检，同时做好隐检记录。
3)接地干线安装：(1)接地干线安装应符合以下规定：①接地干线穿墙及楼板处应加套管保护；跨越伸缩缝时，应做煨管补偿。
②接地干线应设有为测量接地电阻而预备的断接卡子，一般采用暗盒装入，同时加装盒盖并做上接地标记。
③接地干线跨越门口时应暗敷设于地面内（做地面之前埋好）。
④接地干线距地面不应小于200mm，距墙面应不小于10mm，支持件应采用40×4mm扁钢，尾端应制成燕尾状，总长度为70mm，埋置孔的深度与宽度各为50mm，支持件间距的水平直线距离一般为1～1.5m，垂直部分为1.5～2m，转弯部分为0.5m。
