基于材料力学的纤维增强复合材料研究进展纤维增强复合材料是一种具有高强度、高模量和轻质特性的材料，广泛应用于航空航天、汽车制造、建筑工程等领域。
而基于材料力学的纤维增强复合材料研究是指利用力学原理和实验手段对纤维增强复合材料的力学性能进行研究和分析。
本文将介绍纤维增强复合材料的基本原理、研究方法和一些研究进展。
首先，纤维增强复合材料由纤维和基体组成。
纤维通常采用碳纤维、玻璃纤维、聚合物纤维等，基体通常采用环氧树脂、树脂胶粘剂等。
纤维增强复合材料的性能取决于纤维的性质、排列方式和基体的性质。
因此，研究如何改善纤维增强复合材料的性能成为学者关注的焦点。
在基于材料力学的纤维增强复合材料研究中，有多种研究方法被广泛应用。
一种常用的方法是拉伸试验，通过对材料进行拉伸，得到其应力-应变曲线，从而分析材料的强度、刚度和断裂性能等。

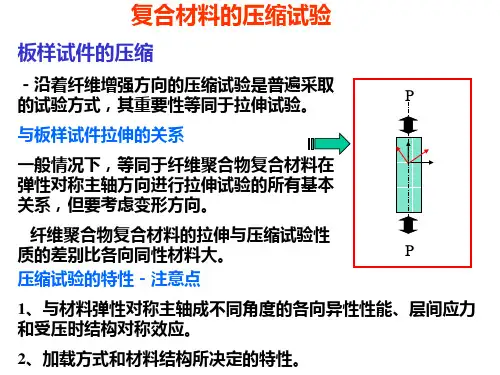

另外，压缩试验、剪切试验、弯曲试验等也是常用的研究方法。
这些试验能够揭示纤维增强复合材料的力学特性，为其性能改进和设计提供依据。
随着科学技术的不断发展，研究者不断提出新的方法和理论，推动了纤维增强复合材料的研究进展。
例如，在计算力学方面，有限元分析被广泛应用于模拟纤维增强复合材料的力学行为。
这种方法能够精确地预测材料的应力分布、应变分布和破坏模式，为复合材料的设计和优化提供了有力的工具。
此外，还有许多新的纤维增强复合材料的研究方向，如多尺度力学、多功能复合材料等。
多尺度力学研究了不同尺度下材料的力学行为，从宏观到微观的尺度。
这种方法能够更准确地描述纤维增强复合材料的性能和异常行为，为新材料的开发提供了重要的理论基础。
而多功能复合材料则是指具有多种功能的复合材料，如耐磨、防火、导电等。
研究者通过改变复合材料的组分和结构，使其具有特定的功能，满足不同领域的需求。
总结起来，基于材料力学的纤维增强复合材料研究是一个广泛而深入的领域，涉及到材料力学原理、研究方法和研究进展等方面。
通过对纤维增强复合材料的力学性能进行研究和分析，可以为其性能的改进和设计提供有力的依据。

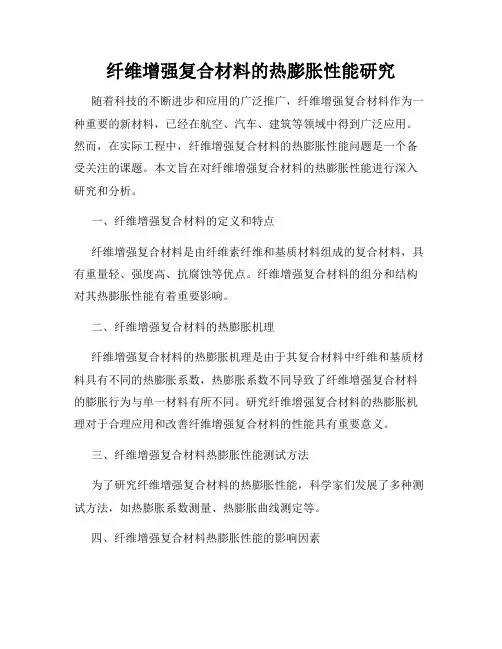

纤维增强复合材料的热膨胀性能研究随着科技的不断进步和应用的广泛推广，纤维增强复合材料作为一种重要的新材料，已经在航空、汽车、建筑等领域中得到广泛应用。
然而，在实际工程中，纤维增强复合材料的热膨胀性能问题是一个备受关注的课题。
本文旨在对纤维增强复合材料的热膨胀性能进行深入研究和分析。
一、纤维增强复合材料的定义和特点纤维增强复合材料是由纤维素纤维和基质材料组成的复合材料，具有重量轻、强度高、抗腐蚀等优点。
纤维增强复合材料的组分和结构对其热膨胀性能有着重要影响。
二、纤维增强复合材料的热膨胀机理纤维增强复合材料的热膨胀机理是由于其复合材料中纤维和基质材料具有不同的热膨胀系数，热膨胀系数不同导致了纤维增强复合材料的膨胀行为与单一材料有所不同。
研究纤维增强复合材料的热膨胀机理对于合理应用和改善纤维增强复合材料的性能具有重要意义。
三、纤维增强复合材料热膨胀性能测试方法为了研究纤维增强复合材料的热膨胀性能，科学家们发展了多种测试方法，如热膨胀系数测量、热膨胀曲线测定等。
四、纤维增强复合材料热膨胀性能的影响因素纤维增强复合材料的热膨胀性能受到多种因素的影响，例如纤维和基质材料的物理性质、纤维含量、复合工艺等。
五、纤维增强复合材料的热膨胀性能的应用及改进纤维增强复合材料的热膨胀性能对于其在实际工程中的应用具有重要意义，如飞机结构、车身结构等。
提高纤维增强复合材料的热膨胀性能，可以通过改变复合材料的组分比例、改进纤维增强复合材料的制备工艺等方法进行。
六、纤维增强复合材料热膨胀性能的发展趋势随着科技的不断进步，纤维增强复合材料的热膨胀性能研究也在不断深入，研究者们提出了许多新的理论和实验方法，为纤维增强复合材料的应用和改进提供了重要的理论依据和实验参考。
七、结论综上所述，纤维增强复合材料的热膨胀性能是一个复杂的研究课题，对于提高纤维增强复合材料的应用性能具有重要影响。
通过不断深入的研究和应用，相信纤维增强复合材料的热膨胀性能将得到进一步的提高和改进，为实际工程应用提供更好的技术支持。
第４８卷第１２期２０２０年１２月塑料工业ＣＨＩＮＡＰＬＡＳＴＩＣＳＩＮＤＵＳＴＲＹＣＦ/ＥＰ复合材料的热学和力学性能仿真∗王㊀瑶ꎬ伍㊀斌ꎬ夏㊀茹ꎬ钱家盛ꎬ陈㊀鹏∗∗(安徽大学化学化工学院ꎬ安徽合肥２３０６０１)㊀㊀摘要:为了降低碳纤维/树脂基体复合材料的生产和应用成本ꎬ采用模拟仿真技术研究了短切碳纤维与环氧树脂的复合体系ꎮ通过控制短切碳纤维的取向分布状态ꎬ碳纤维在环氧树脂基体中的平铺结构和交错结构两种状态进行仿真ꎬ研究了复合材料的力学和热学性能ꎮ研究发现ꎬ具有碳纤维平铺结构的复合材料呈现各向异性的特点ꎬ具有交错结构的复合材料在面内具有各向同性的特点ꎮ关键词:环氧树脂ꎻ碳纤维ꎻ有限元ꎻ复合材料中图分类号:ＴＱ３２３ ５㊀㊀㊀文献标识码:Ａ㊀㊀㊀文章编号:１００５－５７７０(２０２０)１２－０１５５－０５ｄｏｉ:１０ ３９６９/ｊ ｉｓｓｎ １００５－５７７０ ２０２０ １２ ０３２开放科学(资源服务)标识码(ＯＳＩＤ):ＳｉｍｕｌａｔｉｏｎｏｎＴｈｅｒｍａｌａｎｄＭｅｃｈａｎｉｃａｌＰｒｏｐｅｒｔｉｅｓｏｆＣａｒｂｏｎＦｉｂｅｒ/ＥｐｏｘｙＣｏｍｐｏｓｉｔｅｓＷＡＮＧＹａｏꎬＷＵＢｉｎꎬＸＩＡＲｕꎬＱＩＡＮＪｉａ￣ｓｈｅｎｇꎬＣＨＥＮＰｅｎｇ(ＳｃｈｏｏｌｏｆＣｈｅｍｉｓｔｒｙａｎｄＣｈｅｍｉｃａｌＥｎｇｉｎｅｅｒｉｎｇꎬＡｎｈｕｉＵｎｉｖｅｒｓｉｔｙꎬＨｅｆｅｉ２３０６０１ꎬＣｈｉｎａ)Ａｂｓｔｒａｃｔ:Ｉｎｏｒｄｅｒｔｏｒｅｄｕｃｅｔｈｅｐｒｏｄｕｃｔｉｏｎａｎｄａｐｐｌｉｃａｔｉｏｎｃｏｓｔｏｆｃａｒｂｏｎｆｉｂｅｒ/ｅｐｏｘｙｃｏｍｐｏｓｉｔｅｓꎬｔｈｅｃｏｍｐｏｓｉｔｅｓｙｓｔｅｍｏｆｓｈｏｒｔｃａｒｂｏｎｆｉｂｅｒ(ＣＦ)ａｎｄｅｐｏｘｙｒｅｓｉｎｗａｓｓｔｕｄｉｅｄｂｙｓｉｍｕｌａｔｉｏｎ.ＴｈｅｓｈｏｒｔｃａｒｂｏｎｆｉｂｅｒｓｗｅｒｅａｒｒａｎｇｅｄｉｎｔｏｔｗｏｓｔａｔｅｓｉｎＥＰｍａｔｒｉｘꎬｗｈｉｃｈｗｅｒｅａｌｉｇｎｅｄｓｔｒｕｃｔｕｒｅａｎｄｃｒｏｓｓｅｄｓｔｒｕｃｔｕｒｅ.Ｔｈｅｍｅｃｈａｎｉｃａｌａｎｄｔｈｅｒｍａｌｐｒｏｐｅｒｔｉｅｓｗｅｒｅｓｔｕｄｉｅｄｉｎｄｅｔａｉｌｓ.ＩｔｉｓｃｌｅａｒｌｙｏｂｓｅｒｖｅｄｔｈａｔｃｏｍｐｏｓｉｔｅｓｗｉｔｈａｌｉｇｎｅｄｓｔｒｕｃｔｕｒｅｏｆＣＦｅｘｈｉｂｉｔａｎｉｓｏｔｒｏｐｉｃｃｈａｒａｃｔｅｒｉｓｔｉｃｓꎬａｎｄｃｏｍｐｏｓｉｔｅｓｗｉｔｈｃｒｏｓｓｅｄｓｔｒｕｃｔｕｒｅｏｆＣＦｓｈｏｗｓｉｓｏｔｒｏｐｉｃｃｈａｒａｃｔｅｒｉｓｔｉｃｓｉｎｔｈｅｉｎ￣ｐｌａｎｅ.Ｋｅｙｗｏｒｄｓ:ＥｐｏｘｙＲｅｓｉｎꎻＣａｒｂｏｎＦｉｂｅｒꎻＦｉｎｉｔｅＥｌｅｍｅｎｔꎻＣｏｍｐｏｓｉｔｅｓ聚合物基碳纤维复合材料的常规加工工艺是:利用碳纤维良好的韧性和可纺性ꎬ加工成碳纤维布ꎬ之后与聚合物基体复合ꎬ模塑成型后加热固化ꎮ这种工艺方法依赖人工对复合材料的操作与处理ꎬ效率低ꎬ加工成本昂贵ꎬ且制品的质量稳定性受操作过程的影响[１－２]ꎮ此外ꎬ编织成二维布的碳纤维之间结合力较低ꎬ在受力或其他环境作用下ꎬ容易产生破坏应力集中点ꎬ造成部件的失效ꎮ降低聚合物基碳纤维复合材料的加工成本㊁提高材料的稳定性ꎬ是开发聚合物基碳纤维复合材料的重要方向[３]ꎮ研究者探索了多种碳纤维和聚合物的复合工艺ꎬ例如ꎬ利用短碳纤维与碳纤维布复合[４－５]ꎻ碳纤维丝层压等[６－７]ꎮ与碳纤维布的编织和浸渍工艺相比ꎬ碳纤维丝的层压技术工艺简单ꎬ可以采用机器连续操作ꎬ具有重要的发展前景ꎮ目前ꎬ国内外学者对碳纤维(ＣＦ)/环氧树脂复合材料的热力学性能进行了深入的研究ꎮＰａｐａｔｈａｎａｓｉｏｕ等[８]测试了纤维体积分数㊁长度㊁长宽比和取向等参数对/ＥＰ等效拉伸模量的影响ꎮ使用的ＣＦ的直径和长度分别是８μｍ和０ １５~３ｍｍꎬ纤维长宽比在２５~１２０之间ꎬ纤维体积分数为０ ４％~１７％ꎮ结果表明ꎬ杨氏模量随纤维体积分数的增大而增大ꎬ随纤维长度和长宽比的增大而减小ꎮ当纤维体积分数和长宽比一定时ꎬ随机纤维复合材料的杨氏模量小于准直纤维复合材料ꎮ准直纤维复合材料沿纤维方向的刚度约为随机纤维复合材料的１ ９１倍ꎮＳｈｉ￣ｍａｍｏｔｏ等[９]研究了纤维取向对ＳＣＦ/ＥＰ复合材料抗弯强度和模量的影响ꎬ复合材料中纤维体积分数为２０％ꎬＣＦ的平均长度为３ｍｍꎮ在研究过程中ꎬ０ʎ~１０ʎ的角范围内ꎬ纤维取向率为７１％ꎮ结果表明ꎬ复合材料具有一定的塑性性能ꎬ且ＳＣＦ/ＥＰ复合材料的弯曲模量为１６ＧＰａꎬ弯曲强度为２１１ＭＰａꎬ均为随机５５１ ∗国家重点研发计划项目(２０１７ＹＦＢ０４０６２０４)∗∗通信作者:陈鹏ꎬ教授ꎬ博士生导师ꎬ研究方向为高分子理论计算与模拟以及高分子化学反应动力学ꎮｃｈｐｅｃｐ＠１２６ ｃｏｍ作者简介:王瑶ꎬ女ꎬ１９９５年生ꎬ在读硕士研究生ꎬ研究方向为计算机模拟复合材料的导热性能ꎮｗａｎｇｙａｏ＿６８９＠１６３ ｃｏｍ塑㊀料㊀工㊀业２０２０年㊀㊀取向复合材料的２倍左右ꎮＡｈｍａｄｉ等[１０]用有限元方法研究了碳纤维界面特征㊁碳纤维体积分数㊁取向㊁各种排列方式等对增强多相复合材料热导率的影响ꎬ建立了由碳纤维㊁基体以及界面组成的三相代表性体积元的连续体模型ꎮ结果表明ꎬ界面热导率和界面厚度对横向热导率的影响最大ꎬ且有一定的临界界面热导率ꎻ同时碳纤维倾角增加ꎬ多相复合材料的纵向热导率减小ꎬ横向热导率增大ꎮＤｅｎｇ等[１１]提出了碳纤维复合材料导热性增强的解析模型ꎬ该模型考虑了碳纤维的体积分数㊁导热性各向异性㊁纵横比㊁非直线性和界面热阻的影响ꎬ预测结果与实验数据吻合良好ꎮ本项研究采用有限元模拟方法ꎬ分析短切碳纤维(连续碳纤维丝切断成短纤维状)与聚合物基体的复合状态对材料力学和导热等性能的影响规律ꎬ从理论上预测碳纤维聚合物复合材料物理力学性能的主要影响因素ꎬ探讨了利用短切碳纤维与聚合物基体直接复合制备高性能复合材料的可能性ꎮ我们的模拟研究可以帮助实验研究和设计新型聚合物基碳纤维复合材料ꎮ１㊀模型与方法目前ꎬ有许多应用有限元方法分析和计算材料体系的物理性能的仿真软件ꎮ其中Ｅｘｓｔｒｅａｍ公司推出的Ｄｉｇｉｍａｔ软件适用于对复合材料进行分析计算ꎬ可以预测纤维㊁纤维编织物等填料在各种高分子和陶瓷等基体中的分布状态和物理性能ꎮ本文采用该软件分析短切碳纤维在环氧树脂基体中的分布状态和力学等物理性能之间的关系ꎮａ－ＣＦ/ＥＰ平铺结构ｂ－ＣＦ/ＥＰ交错结构方形内的条纹代表碳纤维在环氧树脂中的分布状态ꎮ图１㊀ＣＦ/ＥＰ复合材料仿真模型的结构设计Ｆｉｇ１㊀ＳｔｒｕｃｔｕｒａｌｄｅｓｉｇｎｏｆＣＦ/ＥＰｃｏｍｐｏｓｉｔｅｍａｔｅｒｉａｌｓｉｍｕｌａｔｉｏｎｍｏｄｅｌ为了替代碳纤维编织布增强环氧树脂基体ꎬ基于实验中的层压法ꎬ本文设计了两种易于制备的ＣＦ/环氧树脂(ＥＰ)复合材料ꎮ一种是将四层短切碳纤维平铺在环氧树脂基体中ꎬ每一层中ꎬ短切碳纤维沿同一方向取向ꎬ且短切碳纤维之间互不交叉接触ꎬ形成如图１ａ所示的平铺ＣＦ/ＥＰ复合材料ꎬ简称平铺结构复合材料ꎻ另一种是将四层短切碳纤维以图１ｂ所示的角度交错排列在环氧树脂基体中ꎬ简称交错结构复合材料ꎮ建模过程中ꎬ首先生成代表ＣＦ在ＥＰ中取向分布的单层结构ꎬ之后根据两种模型ꎬ将四个单层结构以相同或者不同的角度组合起来ꎮ该模型中ꎬ设定ＣＦ和ＥＰ㊁层和层之间的界面被视为相互连接的独立表面ꎬ进而不考虑它们之间的热阻ꎮ图２所示是Ｄｉｇｉｍａｔ所建立的计算模型ꎮａ－平铺结构ｂ－交错结构图２㊀ＣＦ/ＥＰ复合材料的仿真模型Ｆｉｇ２㊀ＳｉｍｕｌａｔｉｏｎｍｏｄｅｌｏｆＣＦ/ＥＰｃｏｍｐｏｓｉｔｅｍａｔｅｒｉａｌ模拟体系选择周期性边界条件ꎬ短切碳纤维的直径设为７μｍꎬ长度根据长径比不同而变化ꎮ在ＣＦ/ＥＰ复合材料中ꎬＣＦ质量分数为２０％ꎮ仿真ＣＦ/ＥＰ复合材料性能的其他参数如表１所示:表１㊀仿真过程中选用的材料参数Ｔａｂ１㊀Ｍａｔｅｒｉａｌｐａｒａｍｅｔｅｒｓｓｅｌｅｃｔｅｄｉｎｔｈｅｓｉｍｕｌａｔｉｏｎｐｒｏｃｅｓｓ参数碳纤维环氧树脂密度/(ｋｇ/ｍ３)１８００１４００比热容/[Ｊ/(ｋｇ Ｋ)]７５０１０００横向导热系数/[Ｗ/(ｍ Ｋ)]３５ ０１８１ ４５面内导热系数/[Ｗ/(ｍ Ｋ)]０ １７８横向杨氏模量/ＧＰａ２３０３ ４５面内杨氏模量/ＧＰａ４０３ ４５面内泊松比０ ３０ ３５横向泊松比０ ２５０ ３５横向剪切模量/ＧＰａ１５ ４横向热膨胀系数/Ｋ－１－５ ５ˑ１０－７２ ４４ˑ１０－５面内热膨胀系数/Ｋ－１１ˑ１０－５２㊀结果与讨论２ １㊀力学性能研究首先研究两种模型的力学性能ꎮ设定体系温度为２５ħꎬ对复合材料施加拉伸和剪切两种不同的应力后ꎬ探究复合材料的杨氏模量(Ｅ)㊁剪切模量和泊松比的变化情况ꎮＥ和应力(σ)与应变(ε)有关:σ＝Ｅεꎮ若是考虑到σ＝Ｆ/Ａꎬε＝ΔＬ/Ｌꎬ可得:Ｆ/Ａ＝Ｅ(ΔＬ/Ｌ)(１)６５１第４８卷第１２期王㊀瑶ꎬ等:ＣＦ/ＥＰ复合材料的热学和力学性能仿真式中ꎬＦ－作用力ꎬＮꎻＡ－受力面积ꎬｍ２ꎻΔＬ－长度的微小变化量ꎻＬ－长度ꎬｍꎮ剪切模量的定义为剪切应力和剪切应变的比率ꎬ公式为:Ｇ＝τｘｙ/γｘｙ＝Ｆ/ＡΔＸ/Ｌ＝ＦＬ/ＡΔＸ(２)式中ꎬＧ－剪切模量ꎬＧＰａꎻτｘｙ－剪切应力ꎬＧＰａꎻγｘｙ－剪切应变ꎻＡ－作用力的表面积ꎬｍ２ꎻΔＸ－横向位移ꎬｍꎻＬ－初始长度ꎬｍꎮ泊松比是指材料在单向受拉或受压时ꎬ横向正应变与轴向正应变的绝对值的比值ꎬ它是反映材料横向变形的弹性常数ꎮ若定义为在弹性范围内加载ꎬ则定义泊松比的计算公式为:εｘ＝－νεｙ(３)式中ꎬεｘ－横向应变ꎻεｙ－纵向应变ꎻν－泊松比ꎮａ－平行于ＣＦ取向方向的拉伸应力ｂ－平行于ＣＦ取向方向的剪切应力ｃ－垂直于ＣＦ取向方向的剪切应力图３㊀ＣＦ/ＥＰ复合材料力学性能测试示意图Ｆｉｇ３㊀ＳｃｈｅｍａｔｉｃｄｉａｇｒａｍｏｆＣＦ/ＥＰｃｏｍｐｏｓｉｔｅｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｉｅｓｔｅｓｔｉｎｇ在测试体系的杨氏模量时ꎬ沿着短切碳纤维在环氧树脂基体中的取向方向(ｘ方向)拉伸复合材料(图３ａ)ꎮ在测试体系的剪切模量时ꎬ设定平行和垂直ＣＦ取向方向的两种剪切力ꎬ得到横向剪切模量Ｇｘｚ(剪切力平行于碳纤维取向方向)和面内剪切模量Ｇｙｚ(剪切力垂直于碳纤维取向方向)两种剪切模量ꎬ如图３ｂ㊁ｃꎮ在计算体系的泊松比时ꎬ同样测试了垂直(面内泊松比νｙｚ)和平行(横向泊松比νｘｚ)方向的泊松比系数ꎮ研究中分别考察了短切碳纤维的长径比对两种模型力学性能的影响ꎬ结果如图４和图５所示ꎮ从图４和图５可知ꎬ短切碳纤维的长径比对复合材料的力学性能影响不大ꎬ这是因为受模拟体系尺寸的影响ꎬ短切碳纤维的长度变化区间狭窄ꎮ然而ꎬ短切碳纤维的分布状态对ＣＦ/ＥＰ复合材料的力学性能有重要的影响ꎮ由于平铺结构中ꎬＣＦ在ＥＰ基体中的分布呈现各向异性特征ꎬ图４中ꎬ复合材料的力学性能表现出明显的各向异性的特征ꎮ例如ꎬ沿着ｘ方向(拉伸方向)的杨氏模量(Ｅｘ)ꎬ远高于沿着ｙ和ｚ方向的杨氏模量(Ｅｙ㊁Ｅｚ)ꎮ面内和横向两种剪切模量由较大的差异面内和横向的泊松比也如此ꎮ在交错结构中ꎬ平面方向的碳纤维在ｘ和ｙ方向均匀排列ꎮ如图５ａ所示ꎬ复合材料在ｘ和ｙ方向的杨氏模量略有偏差ꎬ但都明显高于ｚ方向的杨氏模量ꎮ复合材料的面内剪切模量(Ｇｘｚ)和横向剪切模量(Ｇｙｚ)相差不大ꎬ面内泊松比(ｖｘｚ)和横向泊松比(ｖｙｚ)也相差不大ꎮａｂ图４㊀ＣＦ/ＥＰ平铺结构ꎬ碳纤维长径比对力学性能的影响Ｆｉｇ４㊀ＣＦ/ＥＰｔｉｌｅｓｔｒｕｃｔｕｒｅꎬｔｈｅｅｆｆｅｃｔｏｆｃａｒｂｏｎｆｉｂｅｒｌｅｎｇｔｈ￣ｄｉａｍｅｔｅｒｒａｔｉｏｏｎｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｉｅｓ对比图４和图５可以发现ꎬ碳纤维的分布状态对复合材料的力学性能有重要的影响ꎮ短切碳纤维沿着一个方向分布的平铺结构ꎬ有利于提高ＣＦ/ＥＰ复合材料的各向异性特征ꎬ在碳纤维取向分布方向ꎬ材料的杨氏模量㊁剪切模量和泊松比远高于其他方向的数７５１塑㊀料㊀工㊀业２０２０年㊀㊀值ꎮ交错分布的短切碳纤维ꎬ有利于提高ＣＦ/ＥＰ复合材料的整体物性ꎮ在实际应用中ꎬ人们可以根据材料的应用需求设计和优化短切碳纤维的分布状态达到对材料力学性能的精确调控ꎮａｂ图５㊀ＣＦ/ＥＰ交错结构ꎬ碳纤维长径比对力学性能的影响Ｆｉｇ５㊀ＣＦ/ＥＰｓｔａｇｇｅｒｅｄｓｔｒｕｃｔｕｒｅꎬｔｈｅｅｆｆｅｃｔｏｆｃａｒｂｏｎｆｉｂｅｒｌｅｎｇｔｈ￣ｄｉａｍｅｔｅｒｒａｔｉｏｏｎｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｉｅｓ２ ２㊀热学性能研究如图６所示ꎬ为了研究ＣＦ/ＥＰ复合材料的热学性质ꎬ在模型的两端设置温度梯度场(ΔＴ＝３００Ｋ)ꎬ计算复合材料的导热系数和热膨胀系数ꎮ图６㊀ＣＦ/ＥＰ复合材料热学模型的温度分布图Ｆｉｇ６㊀ＴｅｍｐｅｒａｔｕｒｅｄｉｓｔｒｉｂｕｔｉｏｎｄｉａｇｒａｍｏｆＣＦ/ＥＰｃｏｍｐｏｓｉｔｅｔｈｅｒｍａｌｍｏｄｅｌ在瞬态温度场Ｔ(ｘꎬｙꎬｚꎬｔ)下ꎬ体系导热系数的计算有限元微分方程如下:∂∂ｘｋｘ∂Ｔ∂ｘ()＋∂∂ｙｋｙ∂Ｔ∂ｙ()＋∂∂ｘｋｙ∂Ｔ∂ｚ()＋ρＱ＝ρｃＴ∂Ｔ∂ｔ(４)式中ꎬＴ－温度ꎻρ－材料密度ꎬｋｇ/ｍ３ꎻｃＴ－瞬态温度场下的材料比热ꎬＪ/(ｋｇ Ｋ)ꎻｋｘ㊁ｋｙ㊁ｋｚ－分别代表沿ｘ㊁ｙ㊁ｚ方向的导热系数ꎻＱ－物体内部的热源强度ꎻｔ－时间ꎮ在实际计算中ꎬ为了研究热传导的各向异性ꎬ分别在ｘ㊁ｙ和ｚ三个方向施加温度梯度场ꎬ分别计算三个方向上的导热系数ꎮ混合短纤维复合材料线膨胀系数计算式如下[１２]:αｃ＝１２ＥｍＶｍαｍ＋ＥｆＶｆαｆＥｍＶｍＥｆＶｆ(１－νｃ)＋１２(１＋νｍ)αｍＶｍ＋１２(１＋νｆ)αｆＶｆ(５)式中ꎬαｃ－热膨胀系数ꎬＫ－１ꎻＥ－弹性模量ꎬＧＰａꎻＶ－体积分数ꎻν－泊松比ꎻ下标ｆ㊁ｍ㊁ｃ－分别代表纤维㊁基体和复合材料ꎮ图７㊀碳纤维长径比对ＣＦ/ＥＰ复合材料热传导性能的影响Ｆｉｇ７㊀Ｔｈｅｅｆｆｅｃｔｏｆｃａｒｂｏｎｆｉｂｅｒｌｅｎｇｔｈ￣ｄｉａｍｅｔｅｒｒａｔｉｏｏｎｔｈｅｔｈｅｒｍａｌｃｏｎｄｕｃｔｉｖｉｔｙｏｆＣＦ/ＥＰｃｏｍｐｏｓｉｔｅｓ图８㊀ＣＦ长径比对ＣＦ/ＥＰ复合材料热膨胀系数的影响Ｆｉｇ８㊀Ｔｈｅｅｆｆｅｃｔｏｆｃａｒｂｏｎｆｉｂｅｒｌｅｎｇｔｈ￣ｄｉａｍｅｔｅｒｒａｔｉｏｓｏｎｔｈｅｔｈｅｒｍａｌｅｘｐａｎｓｉｏｎｃｏｅｆｆｉｃｉｅｎｔｏｆＣＦ/ＥＰｃｏｍｐｏｓｉｔｅｓ如图７所示ꎬ对比平铺结构和交错结构的复合材料导热系数可以发现ꎬ平铺结构的复合材料在沿着碳纤维的取向方向具有较高的导热系数[约６Ｗ/(ｍ Ｋ)]ꎮ交错结构复合材料的导热性能在平面方向均有相对较高的导热系数[约２ ５Ｗ/(ｍ Ｋ)]ꎬ在垂直碳纤维方向的导热系数较低[约０ ２Ｗ/(ｍ Ｋ)]ꎮ对比平铺结构和交错结构中ＣＦ/ＥＰ复合材料的热传导性能变化情况可知ꎬ与力学性能类似ꎬ平铺结构的８５１第４８卷第１２期王㊀瑶ꎬ等:ＣＦ/ＥＰ复合材料的热学和力学性能仿真热学性能显示出明显的各向异性特征ꎮ这一点在研究ＣＦ/ＥＰ复合材料的热膨胀系数时也得到了很好的体现ꎮ由于碳纤维的平铺结构ꎬ图８中复合材料的热膨胀系数在ｘ方向(碳纤维取向方向)要远远小于ｙ和ｚ方向ꎻ而由于碳纤维在ｘ－ｙ平面内交错排列ꎬ复合材料在ｘ和ｙ方向的热膨胀系数接近ꎮ同样ꎬ由于仿真体系的尺寸太小ꎬ碳纤维长度对复合材料热学性能的影响没有表现出来ꎮ３㊀总结通过上述分析可知ꎬ碳纤维的分布状态对ＣＦ/ＥＰ复合材料的力学和热学性能有重要的影响ꎮ在平铺结构中ꎬ材料的力学和热学性能均表现出明显的各向异性ꎮ在交错结构中ꎬ材料在平面方向表现出各向同性ꎮ沿着碳纤维的取向方向ꎬ复合材料具有较高的杨氏模量和导热系数以及较低的热膨胀系数ꎮ垂直于碳纤维取向方向ꎬ复合材料的具有较高的剪切模量和较低的泊松比ꎮ我们可以通过控制碳纤维的分布状态来优化碳纤维复合材料的力学和热学特性或制备得到满足特殊需求的各向异性材料ꎮ参㊀考㊀文㊀献[１]尹红灵.热塑性碳纤维编织复合材料热压成型研究[Ｄ].上海:上海交通大学ꎬ２０１６.ＹＩＮＨＬ.Ｒｅｓｅａｒｃｈｏｎｈｏｔｐｒｅｓｓｆｏｒｍｉｎｇｏｆｔｈｅｒｍｏｐｌａｓｔｉｃｃａｒｂｏｎｆｉｂｅｒｂｒａｉｄｅｄｃｏｍｐｏｓｉｔｅｓ[Ｄ].Ｓｈａｎｇｈａｉ:ＳｈａｎｇｈａｉＪｉａｏｔｏｎｇＵｎｉｖｅｒｓｉｔｙꎬ２０１６.[２]王贵彬.碳纤维复合材料制品模压成型及有限元分析[Ｄ].徐州:中国矿业大学ꎬ２０１４.ＷＡＮＧＧＢ.Ｃｏｍｐｒｅｓｓｉｏｎｍｏｌｄｉｎｇａｎｄｆｉｎｉｔｅｅｌｅｍｅｎｔａｎａｌ￣ｙｓｉｓｏｆｃａｒｂｏｎｆｉｂｅｒｃｏｍｐｏｓｉｔｅｐｒｏｄｕｃｔｓ[Ｄ].Ｘｕｚｈｏｕ:ＣｈｉｎａＵｎｉｖｅｒｓｉｔｙｏｆＭｉｎｉｎｇａｎｄＴｅｃｈｎｏｌｏｇｙꎬ２０１４. [３]刘树良ꎬ陈涛ꎬ魏宇祥ꎬ等.碳纤维增强复合材料加工技术研究进展[Ｊ].航空制造技术ꎬ２０１５ꎬ４８３(１４):８１－８６.ＬＩＵＳＬꎬＣＨＥＮＴꎬＷＥＩＹＸꎬｅｔａｌ.Ｒｅｓｅａｒｃｈｐｒｏｇｒｅｓｓｏｆｃａｒｂｏｎｆｉｂｅｒｒｅｉｎｆｏｒｃｅｄｃｏｍｐｏｓｉｔｅｍａｔｅｒｉａｌｓｐｒｏｃｅｓｓｉｎｇｔｅｃｈｎｏｌｏｇｙ[Ｊ].ＡｅｒｏｎａｕｔｉｃａｌＭａｎｕｆａｃｔｕｒｉｎｇＴｅｃｈｎｏｌｏｇｙꎬ２０１５ꎬ４８３(１４):８１－８６.[４]刘晓军ꎬ单忠德ꎬ战丽ꎬ等.短纤维层间增强碳纤维复合材料层板的力学研究[Ｊ].工程塑料应用ꎬ２０２０ꎬ４８(１):１８－２３.ＬＩＵＸＪꎬＳＨＡＮＺＤꎬＺＨＡＮＬꎬｅｔａｌ.Ｒｅｓｅａｒｃｈｏｎｔｈｅｍｅｃｈａｎｉｃｓｏｆｓｈｏｒｔｆｉｂｅｒｉｎｔｅｒｌａｙｅｒｒｅｉｎｆｏｒｃｅｄｃａｒｂｏｎｆｉｂｅｒｃｏｍｐｏｓｉｔｅｌａｍｉｎａｔｅｓ[Ｊ].ＥｎｇｉｎｅｅｒｉｎｇＰｌａｓｔｉｃｓＡｐｐｌｉｃａｔｉｏｎｓꎬ２０２０ꎬ４８(１):１８－２３.[５]北京化工大学.短切碳纤维层间增强纤维复合材料的制备方法:１０４９４５８５４Ａ[Ｐ].２０１５－０９－３０.ＢｅｉｊｉｎｇＵｎｉｖｅｒｓｉｔｙｏｆＣｈｅｍｉｃａｌＴｅｃｈｎｏｌｏｇｙ.Ｐｒｅｐａｒａｔｉｏｎｍｅｔｈｏｄｏｆｃｈｏｐｐｅｄｃａｒｂｏｎｆｉｂｅｒｉｎｔｅｒｌａｙｅｒｒｅｉｎｆｏｒｃｅｄｆｉｂｅｒｃｏｍｐｏｓｉｔｅ:ＣＮ１０４９４５８５４Ａ[Ｐ].２０１５－０９－３０. [６]ＺＨＯＵＪＭꎬＭＥＮＧＨＭꎬＬＩＤＬꎬｅｔａｌ.Ｍｕｌｔｉ￣ｓｃａｌｅｍｏｄｅｌｉｎｇｏｆｃａｒｂｏｎｆｉｂｅｒｒｅｉｎｆｏｒｃｅｄｍａｇｎｅｓｉｕｍｌａｍｉｎａｔｅｓ(Ｃｆ/ＡＺ９１Ｄ)ｆｏｒＹｏｕｎｇ ｓｍｏｄｕｌｕｓｐｒｅｄｉｃｔｉｏｎ[Ｊ].ＲａｒｅＭｅｔａｌＭａｔｅｒｉａｌｓａｎｄＥｎｇｉｎｅｅｒｉｎｇꎬ２０１９ꎬ４８(７):２０６８－２０７３.[７]ＯＳＴＡＰＩＵＫＭꎬＢＩＥＮＩＡＳ'ＪꎬＳＵＲＯＷＳＫＡＢꎬｅｔａｌ.Ａｎａｌ￣ｙｓｉｓｏｆｔｈｅｂｅｎｄｉｎｇａｎｄｆａｉｌｕｒｅｏｆｆｉｂｅｒｍｅｔａｌｌａｍｉｎａｔｅｓｂａｓｅｄｏｎｇｌａｓｓａｎｄｃａｒｂｏｎｆｉｂｅｒｓ[Ｊ].ＳｃｉｅｎｃｅａｎｄＥｎｇｉｎｅｅｒｉｎｇｏｆＣｏｍｐｏｓｉｔｅＭａｔｅｒｉａｌｓꎬ２０１８ꎬ２５(６):１０９５－１１０６. [８]ＰＡＰＡＴＨＡＮＡＳＩＯＵＴＤꎬＩＮＧＢＥＲＭＳꎬＧＵＥＬＬＤＣ.Ｓｔｉｆｆｎｅｓｓｅｎｈａｎｃｅｍｅｎｔｉｎａｌｉｇｎｅｄꎬｓｈｏｒｔ￣ｆｉｂｒｅｃｏｍｐｏｓｉｔｅｓ:Ａｃｏｍｐｕｔａｔｉｏｎａｌａｎｄｅｘｐｅｒｉｍｅｎｔａｌｉｎｖｅｓｔｉｇａｔｉｏｎ[Ｊ].Ｃｏｍ￣ｐｏｓｉｔｅｓＳｃｉｅｎｃｅＴｅｃｈｎｏｌｏｇｙꎬ１９９５ꎬ５４(１):１－９. [９]ＳＨＩＭＡＭＯＴＯＤꎬＴＯＭＩＮＡＧＡＹꎬＩＭＡＩＹꎬｅｔａｌ.Ｆｉｂｅｒｏｒｉｅｎｔａｔｉｏｎａｎｄｆｌｅｘｕｒａｌｐｒｏｐｅｒｔｉｅｓｏｆｓｈｏｒｔｃａｒｂｏｎｆｉｂｅｒ/ｅｐｏｘｙｃｏｍｐｏｓｉｔｅｓ[Ｊ].ＪｏｕｒｎａｌｏｆｔｈｅＣｅｒａｍｉｃＳｏｃｉｅｔｙｏｆＪａｐａｎꎬ２０１６ꎬ１２４(１):１２５－８.[１０]ＡＨＭＡＤＩＭꎬＡＮＳＡＲＩＲꎬＨＡＳＳＡＮＺＡＤＥＨ￣ＡＧＨＤＡＭＭＫ.Ｆｉｎｉｔｅｅｌｅｍｅｎｔａｎａｌｙｓｉｓｏｆｔｈｅｒｍａｌｃｏｎｄｕｃｔｉｖｉｔｉｅｓｏｆｕｎｉｄｉｒｅｃｔｉｏｎａｌｍｕｌｔｉｐｈａｓｅｃｏｍｐｏｓｉｔｅｓ[Ｊ].ＣｏｍｐｏｓｉｔｅＩｎ￣ｔｅｒｆａｃｅｓꎬ２０１９:１－２１.[１１]ＤＥＮＧＦꎬＺＨＥＮＧＱＳꎬＷＡＮＧＬＦꎬｅｔａｌ.Ｅｆｆｅｃｔｓｏｆａｎｉｓｏｔｒｏｐｙꎬａｓｐｅｃｔｒａｔｉｏꎬａｎｄｎｏｎｓｔｒａｉｇｈｔｎｅｓｓｏｆｃａｒｂｏｎｎａｎｏｔｕｂｅｓｏｎｔｈｅｒｍａｌｃｏｎｄｕｃｔｉｖｉｔｙｏｆｃａｒｂｏｎｎａｎｏｔｕｂｅｃｏｍ￣ｐｏｓｉｔｅｓ[Ｊ].ＡｐｐｌｉｅｄＰｈｙｓｉｃｓＬｅｔｔｅｒｓꎬ２００７ꎬ９０(２):７８７.[１２]王玉庆ꎬ张名大ꎬ周本濂ꎬ等.复合材料热膨胀的一个理论模型[Ｊ].材料研究学报ꎬ１９８９ꎬ３(５):４４２－４４６.ＷＡＮＧＹＱꎬＺＨＡＮＧＭＤꎬＺＨＯＵＢＬꎬｅｔａｌ.Ａｔｈｅｏ￣ｒｅｔｉｃａｌｍｏｄｅｌｏｆｃｏｍｐｏｓｉｔｅｔｈｅｒｍａｌｅｘｐａｎｓｉｏｎ[Ｊ].ＣｈｉｎｅｓｅＪｏｕｒｎａｌｏｆＭａｔｅｒｉａｌｓＲｅｓｅａｒｃｈꎬ１９８９ꎬ３(５):４４２－４４６.(本文于２０２０－０９－１８收到)㊀«塑料工业»杂志投稿邮箱:ｓｌｇｙ＠ｂｌｕｅｓｔａｒ ｃｈｅｍｃｈｉｎａ ｃｏｍ欢迎访问«塑料工业»杂志网站:ｗｗｗ ｉｐｌａｓｔ ｃｎ９５１。
