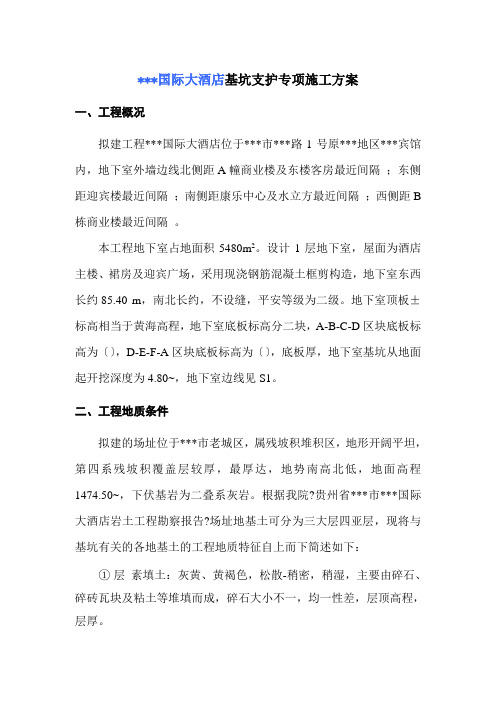

***国际大酒店基坑支护专项施工方案一、工程概况拟建工程***国际大酒店位于***市***路1号原***地区***宾馆内，地下室外墙边线北侧距A幢商业楼及东楼客房最近间隔；东侧距迎宾楼最近间隔；南侧距康乐中心及水立方最近间隔；西侧距B 栋商业楼最近间隔。
本工程地下室占地面积5480m2。
设计1层地下室，屋面为酒店主楼、裙房及迎宾广场，采用现浇钢筋混凝土框剪构造，地下室东西长约85.40 m，南北长约，不设缝，平安等级为二级。
地下室顶板±标高相当于黄海高程，地下室底板标高分二块，A-B-C-D区块底板标高为〔〕，D-E-F-A区块底板标高为〔〕，底板厚，地下室基坑从地面起开挖深度为4.80~，地下室边线见S1。
二、工程地质条件拟建的场址位于***市老城区，属残坡积堆积区，地形开阔平坦，第四系残坡积覆盖层较厚，最厚达，地势南高北低，地面高程1474.50~，下伏基岩为二叠系灰岩。
根据我院?贵州省***市***国际大酒店岩土工程勘察报告?场址地基土可分为三大层四亚层，现将与基坑有关的各地基土的工程地质特征自上而下简述如下：①层素填土：灰黄、黄褐色，松散-稍密，稍湿，主要由碎石、碎砖瓦块及粘土等堆填而成，碎石大小不一，均一性差，层顶高程，层厚。
②层含碎石红粘土：砖红色，饱和，可塑，上部以红粘土为主，中下部含少量碎石，约占5-10%，次棱角状，大小1-5cm为主。
层顶高程，层厚。
③1层灰岩：灰褐色，强风化，节理裂隙发育，岩质较硬，岩石较破碎，岩芯以碎块状为主。
局部分布。
层顶高程，层厚。
③2层灰岩：灰白色，中风化，节理裂隙不发育，部分较发育，岩质较硬，岩石较完好，岩芯呈柱状。
层顶高程，控制最大层厚。
三．水文地质条件场址地下水主要为松散岩类孔隙潜水和岩溶水。
孔隙潜水主要赋存于②层含碎石粘土层中，其赋水性、浸透性差，浸透系数经历值一般＜1m/d；岩溶水主要赋存于③层灰岩裂隙中，其赋水性及浸透性主要受节理发育程度、岩溶发育程度及其连通性控制。

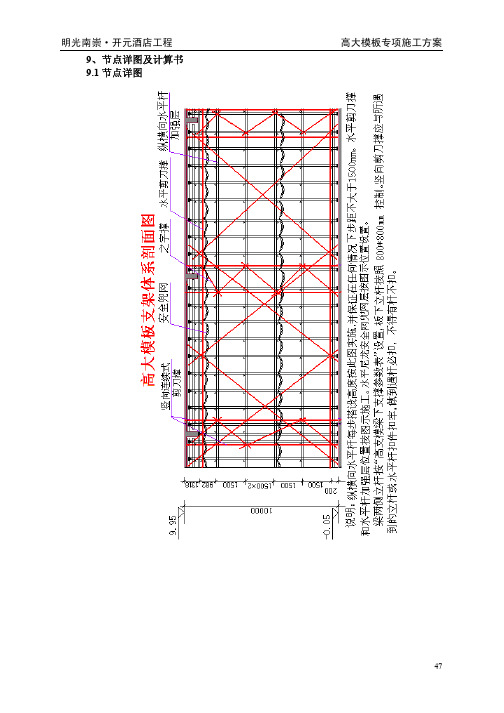

9、节点详图及计算书9.1节点详图9.2、计算书高大模板支架的计算依据《建筑施工模板安全技术规范》JGJ162-2008、《混凝土结构设计规范》GB50010-2010、《建筑结构荷载规范》GB 50009-2012、《钢结构设计标准》GB 50017-2017等规范编制。
○A梁段:KL500×1200计算书。
一、参数信息1.模板支撑及构造参数梁截面宽度B(m)：0.50；梁截面高度D(m)：1.20；混凝土板厚度(mm)：150.00；立杆沿梁跨度方向间距L a(m)：0.80；立杆上端伸出至模板支撑点长度a(m)：0.10；立杆步距h(m)：1.50；板底承重立杆横向间距或排距L b(m)：0.80；梁支撑架搭设高度H(m)：10.00；梁两侧立杆间距(m)：1.10；承重架支撑形式：梁底支撑小楞垂直梁截面方向；梁底增加承重立杆根数：2；采用的钢管类型为Φ48×3；立杆承重连接方式：双扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数：0.80；2.荷载参数新浇混凝土重力密度(kN/m3)：24.00；模板自重(kN/m2)：0.30；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/m2)：2.0；新浇混凝土侧压力标准值(kN/m2)：17.8；振捣混凝土对梁底模板荷载(kN/m2)：2.0；振捣混凝土对梁侧模板荷载(kN/m2)：4.0；3.材料参数木材品种：东北落叶松；木材弹性模量E(N/mm2)：10000.0；木材抗压强度设计值fc(N/mm)：15.0；木材抗弯强度设计值fm(N/mm 2)：17.0；木材抗剪强度设计值fv(N/mm 2)：1.6； 面板材质：胶合面板；面板厚度(mm)：18.00；面板弹性模量E(N/mm 2)：6000.0；面板抗弯强度设计值fm(N/mm 2)：13.0；4.梁底模板参数梁底方木截面宽度b(mm)：50.0；梁底方木截面高度h(mm)：100.0；梁底纵向支撑根数：4；5.梁侧模板参数次楞间距(mm)：350；主楞竖向根数：4；穿梁螺栓直径(mm)：M12；穿梁螺栓水平间距(mm)：700；主楞到梁底距离依次是：150mm ，400mm ，650mm ，900mm ；主楞材料：木方；宽度(mm)：50.00；高度(mm)：100.00；主楞合并根数：2；次楞材料：木方；宽度(mm)：50.00；高度(mm)：100.00；二、梁侧模板荷载计算按《模板安全技术规范》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值:F=0.22γtβ1β2V 1/2F=γH其中 γ -- 混凝土的重力密度，取24.000kN/m 3；t -- 新浇混凝土的初凝时间，取2.000h；T -- 混凝土的入模温度，取20.000℃；V -- 混凝土的浇筑速度，取1.500m/h；H -- 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取0.750m； β1-- 外加剂影响修正系数，取1.200；β2-- 混凝土坍落度影响修正系数，取1.150。
某酒店深基坑支护施工方案1. 引言本文档旨在提供某酒店深基坑支护施工方案。
深基坑支护是在建筑施工过程中常见的一项技术措施，既能确保工程的安全和稳定，又能保证项目的顺利进行。
本方案将涵盖施工前的准备工作、支护结构设计、施工方法和安全措施等方面的内容。
2. 施工前的准备工作在开始深基坑支护施工之前，我们需要进行以下准备工作：2.1 勘测和设计在进行深基坑支护施工前，必须进行详细的勘测和设计工作。
这包括地质勘测、水文勘测以及土壤力学性质的测试。
通过这些数据，我们可以确定需要采取的支护结构类型和参数。
2.2 施工材料准备在施工过程中，我们需要准备各种支护材料，如钢板、支撑桩和土钉等。
这些材料必须符合国家和行业标准，并经过质检合格。
2.3 安全评估和预警系统由于深基坑施工存在一定的风险，必须进行安全评估，并建立相应的预警系统。
这可以及时发现和处理潜在的安全问题，保证施工过程的安全性。
3. 支护结构设计根据前期的勘测和设计结果，我们将采用适当的支护结构来保证深基坑的稳定和安全。
常见的支护结构包括：3.1 钢支撑系统钢支撑是深基坑施工中常用的一种支护结构。
它由水平钢支撑梁和竖向支撑柱组成，能够有效地承受土壤和水压力，保证基坑的稳定。
土钉支护系统是利用预应力土钉和锚杆将土体与支撑结构连接在一起，形成稳定的整体。
它适用于土壤较差或者需要较大开挖范围的情况。
3.3 桩支撑系统桩支撑系统是通过打入桩体来支撑基坑四周的土体。
它通常适用于土层较硬、地下水位较高的情况。
4. 施工方法某酒店深基坑支护施工将遵循以下方法和步骤：4.1 地下水控制在开挖基坑前，我们将采取适当的地下水控制措施。
这可能包括引入临时排水系统、堵塞水源或者加固周围的建筑物。
在地下水控制完成后，我们将进行基坑的开挖和支护工作。
根据设计方案，我们将采用相应的支护结构，并确保其正确安装和稳定性。
4.3 施工监测与调整在整个施工过程中，我们将进行实时监测，并根据监测结果进行相应的调整和改进。
广州市增城区新塘镇顶好广场E栋百利大厦基坑支护工程施工专项方案广东国基建设有限公司2017年03月09日目录1 工程概况及编制说明 (6)1.1工程概况 (6)1.2编制说明 (6)2 本工程的重点、难点及对策 (8)2.1本工程施工的重点、难点分析 (8)2.2重点、难点问题的解决对策 (8)3 施工方案和总体部署 (10)3.1施工总体方案 (10)3.2、资源部署 (11)3.3施工总平面布臵 (17)3.4施工准备 (17)3.4.1施工准备 (17)3.4.2技术准备 (18)3.4.3劳动力的准备 (18)3.4.4施工机械准备 (18)3.4.5材料准备 (19)4工程主要的施工工艺 (20)4.1旋挖钻孔灌注桩施工 (20)4.1.1旋挖钻孔灌注桩施工工艺流程 (20)4.1.2旋挖钻孔灌注桩施工方法 (21)4.1.3旋挖钻孔桩质量控制要点 (25)4.2大直径搅拌桩 (26)4.2.1施工工艺流程 (26)4.2.2水泥搅拌桩的施工方法 (27)4.2.3水泥搅拌桩施工要点 (28)4.3内支撑施工 (29)4.3.1施工工艺流程 (29)4.3.2施工方法 (30)4.4冠梁施工 (32)4.4.1冠梁施工方法 (33)4.4.2模板工程技术要求 (33)4.4.3钢筋工程技术要求 (35)4.5腰梁施工 (36)4.5.1腰梁施工方法 (36)4.5.2模板工程技术要求 (36)4.5.3钢筋工程技术要求 (38)4.6挂网及喷砼施工 (39)4.6.1施工工艺流程 (39)4.6.2施工方法及技术措施 (39)4.6.3施工质量控制 (41)4.8.1施工部署 (48)4.8.2换撑及拆撑施工顺序及方法 (48)4.8.3支撑拆除的施工顺序 (48)4.8.4支撑拆除施工工艺及要点 (48)4.8.5局部拆除部位梁支撑架体的搭设 (49)4.8.6支撑破碎混凝土的运输和割除钢筋的运输 (50)4.8.7成品保护措施 (50)4.9土方开挖回填 (50)4.9.1土方开挖 (50)4.9.2土方回填 (51)5 施工总体进度计划及保证措施 (52)5.1施工进度计划 (52)5.1.1施工总工期安排 (52)5.1.2施工进度计划安排 (52)5.2工期保证措施 (52)5.2.1确保工期目标的管理措施 (52)5.2.2确保工期的技术措施 (54)6 劳动力、机械设备等物资投入计划 (55)6.1劳动力计划 (55)6.2机械设备 (55)7 工程管理组织架构及职责 (56)7.1工程管理组织架构 (56)7.1.1施工管理模式 (56)7.1.2项目管理组织结构 (56)7.2主要岗位职责 (56)8 质量保证措施 (59)8.1工程质量目标 (59)8.2工程质量控制体系 (59)8.2.1质量保证组织机构 (59)8.2.2工程质量控制计划 (60)8.2.3施工质量管理责任制 (62)9 安全保证措施 (65)9.1安全生产目标 (65)9.2安全生产保证体系 (65)9.3保证安全的主要措施 (66)9.4安全施工技术措施 (67)9.5现场危险源识别及控制 (68)10 现场文明施工保证措施 (69)10.2.1综合治理 (69)10.2.2施工场地（场容场貌） (70)10.2.3环境卫生 (71)10.2.4治安防火 (72)10.2.5思想道德建设 (72)11 环境保护及职业健康保障措施 (73)11.1环境保护管理 (73)11.1.1环境管理目标 (73)11.1.2环境管理体系 (73)11.1.3建立工作制度 (73)11.1.4做好环境因素识别工作 (74)11.2环境管理措施 (74)11.2.1防止施工噪音污染 (74)11.2.2防止对大气污染 (75)11.2.3防止对水污染 (75)11.2.4废弃物管理 (75)11.2.5材料设备的管理 (76)11.2.6其他措施 (76)12 事故应急救援预案 (77)12.1事故应急准备 (77)12.2应急服务信息 (78)12.3现场应急处理所需的条件 (78)12.4应急响应计划 (78)12.5内、外部报告制度 (79)12.6发生不同类型事故时采取的应急措施 (80)13 施工期间的监测 (90)13.1施工监测目的及意义 (90)13.2施工监测依据 (90)13.3仪器选择和精度要求 (90)13.4监测项目及控制标准 (91)13.4.1监测项目 (91)13.5基准点、监测点的布臵与保护 (92)13.5.1基准点布臵方法 (92)13.5.2监测点布臵方法 (93)13.6监测方法及精度 (93)13.6.1水平位移观测方法 (93)13.6.2沉降观测方法 (94)13.7监测期及监测频率 (94)13.7.1监测期 (94)13.7.2监测频率 (94)13.8监测报警 (95)13.10基坑工程的日常巡查 (97)1 工程概况及编制说明1.1 工程概况本场地位于广州市增城区新塘镇港口大道与大华路交汇处的东北侧，地下室3 层，主体结构采用桩基础。

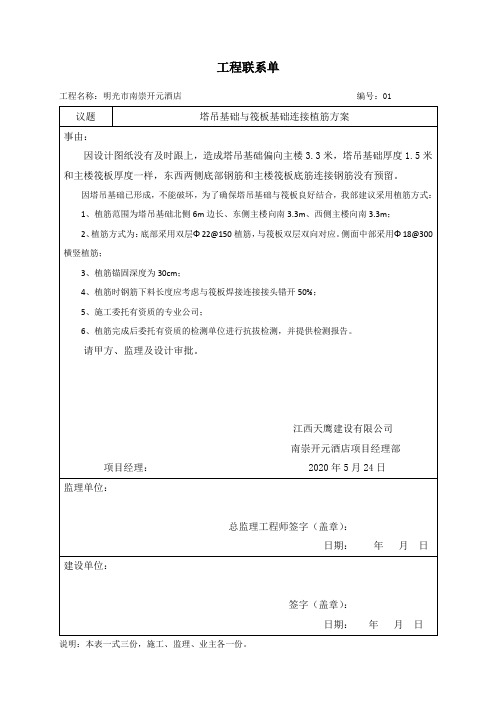

工程联系单
工程名称：明光市南崇开元酒店编号：01
说明：本表一式三份，施工、监理、业主各一份。
塔吊基础植筋说明
主要是解决塔吊基础与翻版基础新旧混凝土冷锋的结合问题。
1、塔吊基础本身配筋上下都是双层直径20的钢筋，上下全是直径14的拉筋，配筋不会比筏板弱；
2、塔吊基础不在主楼范围内，中心线离墙身水平距离5.1米，既不占柱子，也不占墙身，对主楼结构施工没有直接妨碍；
3、塔吊基础只有3.3米在主楼基坑内，厚度与主楼底板相同，没有减弱。
塔吊基础有2.7米在南面车库内，比底板厚，应当是加强了地下室底板；
4、塔吊基础实际施工砼标号为C40，比筏板底板设计强度C35还高一个等级，没有减弱，而是加强了；
5、塔吊基础与筏板底板连接不是没有预埋，北面（主楼侧）上、下均有预埋同规格同间距钢筋，东西侧面顶部均预埋了双层同规格、同间距钢筋，只是东西侧面下部缺少预埋，完全可以通过植筋解决；
6、塔吊基础本身既没有柱子，又没有承重墙，纯粹是筏板整体基础无限元结构中一个微小的孔，就如同大山中的高速公路隧道一样，根本不会影响山体的整体稳定；
7、主要存在的问题还是新旧混凝土的结合与冷锋防水问题，采用侧面布满植筋，就是为了解决新旧混凝土冷锋之间的抗拉裂；
8、新旧混凝土结合部位可以采用参膨胀剂，我们筏板不是设计了很多后浇带吗？原理相似。
9、需要注意事项：
①在塔吊基础与筏板基础浇筑成整齐前，应当对塔吊基础侧面进行凿毛，保证将结合面良好结合；
②在结合面混凝土强度未达到一定后，方可使用塔吊，防止塔吊运行产生振动，防止新旧混凝土结合面开裂渗水。
2020.5.25。
酒店工程深基坑工程专项施工方案一、前言深基坑工程是指由于地下室、地下车库等建筑需要整体埋藏于地下，而在建筑基础系统上部，需要在土方开挖不少于4m或者相比地表下1.5倍以上的深度工程。
这类工程是复杂的，需要综合考虑地质和水文地质条件、工程地质条件、上部建筑物结构及地下室使用要求，通过合理的设计和科学技术降低基坑工程风险，确保工程质量与安全。
本文以酒店工程深基坑工程为例，探讨其施工方案。
二、设计依据1. 《建筑工程地基与地下工程基本草图》2. 《地下建筑设计规范》3. 《建筑深基坑工程技术规程》4. 《建设工程地基与地下水工程设计规范》5. 《深基坑工程施工规范》6. 《国家城市基础工程学科建设指南及专业规划》7. 酒店项目的设计方案三、施工方案1. 地质勘察与分析在施工前，必须进行严谨的地质勘察与分析，了解基坑工程所处地段的地质情况以及地下水情况，为制定后续施工方案提供依据。
地质勘察内容应包括地下水位、土层特性、断层及岩溶裂隙等。
利用地质勘察所获得的数据，进行地质分析，确定地基环境条件。
根据资料，确定深基坑开挖时的工作水平面和临时地下水位，以及入渗水和排渗水措施。
2. 方案设计深基坑工程施工方案的设计应严谨科学，确保工程质量和安全。
在设计时，首先需按照地基与地下水工程设计规范的规定，针对地质情况和建筑物结构特点，合理设计并确定深基坑的形式、尺寸、开挖顺序、支护形式、地下水的控制及排水方案等。
在设计过程中，建立并模拟深基坑工程开挖支护的三维数字模型，对支护结构进行有限元计算分析。
不同案例需要有不同的方案，以控制围护结构的受力状态，并提供合理的支护方式和施工方法。
3. 开挖与支护在地质勘察、分析以及方案设计的基础上，开始进行深基坑工程开挖与支护工作。
首先应按照设计方案进行基坑的开挖，开挖作业时应采用合适的机械设备，遵守相关规范和安全操作规程。
同时，需根据地下水位及入渗水量，调整开挖工作水平面及临时地下水位，以及确保安全。
商务综合体工程基坑开挖支护施工组织设计1.项目概况2.工程范围与工期3.施工环境4.施工机具和设备为保证施工效率和质量，施工单位应配备以下机具和设备：-挖掘机：选用30吨级别的大型挖掘机，具备挖掘深度和力量。
-移动式支撑墙：选择拆卸方便，施工速度快的铰接式支撑墙。
-排水管道和泵站：安装在基坑里，保持基坑内水位低于周围地面水位。
5.施工人员为保证施工质量，施工单位应配备以下施工人员：-项目经理：负责整个基坑开挖支护施工的组织和协调，监督施工进度和质量。
-班组长：负责具体的施工工作安排和协调，指导普工完成各项任务。
-挖掘机操作员：具备挖掘机操作经验，能够熟练操作挖掘机。
-普通工人：负责辅助挖掘机操作员的工作，如挖土、清理渣土、运输材料等。
6.施工方法（1）设备布置：根据基坑大小和形状，将挖掘机放置在基坑边缘，确保安全距离。
（2）挖土作业：挖掘机通过挖掘斗进行挖土，并清理渣土到外部运输车辆上。
（3）支撑墙安装：在挖掘过程中，需要根据基坑的深度和土质状况安装移动式支撑墙，确保基坑的稳定。
（4）排水系统：安装排水管道和泵站，保持基坑内的水位低于周围地面水位，防止基坑内水浸。
（5）渣土清理：将挖掘过程中产生的渣土清理出基坑，减少对施工的影响。
7.安全防护为保障施工人员的安全，施工单位应采取以下安全防护措施：-挖掘机操作员应配备安全帽、安全带、防护鞋等安全器具。
-进入基坑作业人员应戴好安全帽，穿戴防滑鞋，确保安全。
-在基坑周围设置警示牌和安全警示标志，提醒过往车辆和行人注意施工作业。
8.环境保护施工单位应采取以下环境保护措施：-控制施工噪音，采用隔音措施减少噪音对周围环境的影响。
-进行渣土分类处理，合理利用再生资源，减少对环境的污染。
9.施工进度计划（1）第1天：设备布置、支护墙安装。
（2）第2-25天：挖土作业，同时进行渣土清理和排水系统安装。
（3）第26-30天：整理施工现场，移除施工设备，完成施工过程。
新会XXX凤凰酒店基坑工程施工方案审核：编制：2006年1月9日目录一、工程概况二、场地地质条件三、基坑开挖方案四、施工总平面布置五、主要施工机械设备六、施工人员计划七、安全施工措施八、质量保证措施九、施工进度计划新会XXX凤凰酒店基坑支护工程施工组织设计一、工程概况江门市东岸房地产发展有限公司拟建的新会XXX凤凰酒店，位于江门市新会区新港大道与南环路交汇处的东南侧。
拟建场地占地面积75485m2，酒店主楼16层，框架剪力墙结构，拟采用预应力管桩基础，设1层地下室。
现场地标高为▽-2.40m，地下室底板垫层的底标高为▽-5.50m，开挖深度3.10m。
电梯坑处开挖深度较深，电梯坑垫层底的标高分别为▽-7.85m、▽-8.40m、▽-9.45m，相对于基坑大面的开挖深度分别为2.35m、2.90m、3.95m。
二、场地地质条件根据广东省地质建设工程勘察院的岩土工程勘察报告，本工程场地属珠江三角洲海陆交互相沉积平原，场区内的岩土层自上而下依次为：1. 人工填土层（Q ml）：为素填土，黄褐色、褐红色，主要由近期人工堆填的砂岩风化残积土组成，含较多的中风化碎块，稍经压实。
底部0.20~0.30m为耕植土。
本层分布于整个场地表层，揭露层厚0.80（ZK5）~2.50m（ZK42），平均1.90m。
属松散地基填土。
该层标准贯入试验5次，N=4~5击（由于表面含有较多的中风化碎块，标贯击数稍偏高）。
2. 第四系海陆交互相沉积层（Q mc）本层按土性类别、特征及分布状况，共分为5个亚层：a. 淤泥质土层：深灰色，饱和，呈流塑状。
含较多的粉砂质及少量的小型贝壳碎片。
层面标高为-0.80~-2.50m，层厚2.50（ZK48）~5.80m （ZK10），平均4.2m。
标准贯入试验36次，N’=1~2击，N=0.9~1.9击，平均N=1.6击。
取土样9件，试验结果命名为淤泥质土。
b. 淤泥层：深灰色，饱和，呈流塑状。
国际酒店基坑支护工程施工组织设计方案目录第一章编制依据 (3)第二章工程概况 (3)第三章场地岩土工程条件 (4)第四章施工流程 (5)第五章施工条件及工程特点 (5)第六章质量方针和实施目标 (22)第七章施工用主要材料 (23)第八章机械资源配置 (24)第九章劳动力与工期计划 (26)第十章安全文明施工 (27)第十一章基坑支护应急措施与雨期施工措施 (33)第一章编制依据本施工方案依据以下文件编制：1、《**酒店项目拟建场地岩土工程勘察报告》2、《**酒店项目基坑边坡支护工程施工图》第二版广东省建筑设计院3、《建筑基坑支护技术规程》（JGJ120-99）4、《建筑机械使用安全技术规程》（JGJ33-2001，J119-2001）5、《施工现场临时用电安全技术规程》（JGJ46-88）第二章工程概况拟建项目位于13#小区，占地面积约20631.2m2。
基坑支护开挖深度为约5m。
一、工程内容本次基坑支护主要内容有：截水帷幕（搅拌桩）及基坑支护（锚索、土钉、微型桩）。
各工艺施工部位分布详见“基坑支护平面布置图”（YT-BG02-01~ YT-BG02-04）。
二、工程量1、截水帷幕搅拌桩约：9770m2、微型桩：4000m3、锚索：7542m4、土钉：4056.2m5、喷砼：4319.37m26、腰梁：713.73m7、排水沟：905m第三章场地岩土工程条件场地岩土工程条件参考《酒店项目拟建场地岩土工程勘察报告》。
第四章施工流程土方开挖必须遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则，顺序、方法必须与设计工况相一致。
本工程按工期和技术要求需交叉进行，总体上先进行截水帷幕（搅拌桩）施工和微型桩施工，然后进行基坑支护施工。
第五章施工条件及工程特点一、施工条件本工程在开工前，需做好用水、用电接驳，基本具备开工的一般要求。
二、搅拌桩施工方法搅拌桩直径Φ550，间距450mm，桩之间搭接100mm。
明光市南崇开元酒店基坑支护工程施工组织设计安徽省中邸基础工程有限公司二〇二〇年五月编制说明本工程施工组织设计编制依据如下：一、本工程合同；二、设计院设计的本工程施工图纸；三、我公司的技术、机械设备装备情况及管理制度；四、国家和行业现行的施工及验收规范（标准）：1.《建筑工程施工质量验收统一标准》(GB50300-2013)2.《建筑地基基础工程施工质量验收标准》(GB50202-2018)3. 《建筑地基处理技术规范》(JGJ79-2012)4. 《建筑地基基础设计规范》(GB50007-2011)5．《建筑变形测量规范》（JGJ8-2016）6. 《混凝土结构工程施工质量验收规范》（GB50204-2015）7. 《建筑机械施工安全技术规程》（JGJ33-2012）8.《钢筋焊接及验收规程》（JGJ18-2012）9.《施工现场临时用电安全技术规范》（JGJ46-2005）10.《建筑基坑支护技术规程》（JGJ120-2012）11.《基坑土钉支护技术规程》（CECS96：97）12.《工程测量规范》（GB50026-2007）13.《建设工程施工现场消防安全技术规范》（GB50720-2011）14.建设工程施工现场供用电安全规范（GB50194-2014）15.《安徽省危险性较大的分部分项工程安全管理规定实施细则》（建质〔2018〕162号）及国家、省、市现行有效的规范、规程和标准及相关技术要求。
五、国家、地方有关法规：1.《中华人民共和国建筑法》2.《中华人民共和国合同法》3.《中华人民共和国安全生产法》4.《建设工程质量管理条例》目录第一章、工程概况 (4)（一）、工程设计概况 (4)（二）、地形地貌及地基土构成 (4)（三）、地下水 (5)第二章、质量目标 (5)（一）、项目部人员配置及劳动力安排 (6)（二）、施工现场准备 (6)（三）、机械设备管理 (7)（四）、机械设备配置 (7)第四章、主要施工工艺与施工技术措施 (9)（一）、支护面层施工 (9)（二）、降水井施工 (9)第五章、质量保证体系及保证措施 (11)（一）、质量保证体系 (11)（二）、质量保证措施 (13)（三）、质量验收体系 (13)第六章、工期及施工进度保证措施 (15)（一）、施工进度控制原则 (15)（二）、施工进度安排 (15)（三）、施工进度保证措施 (15)（四）、连续降雨施工应对措施 (16)（五）、夏季高温施工应对措施 (17)第七章、基坑变形监测 (18)第八章、竣工资料交付 (19)（一）、资料整理依据 (19)（二）、竣工资料目录 (19)明光市南崇开元酒店基坑支护工程施工组织设计第一章、工程概况（一）、工程设计概况拟建场地位于明光市南泰路东侧、龙山路南侧。
基坑深度约4.55～6.55m。
基坑支护型式如下表：本工程由中佳勘察设计有限公司负责设计，安徽省中邸基础工程有限公司负责施工。
（二）、地形地貌及地基土构成拟建场地分布于江淮丘陵区，微地貌为波状起伏地，场地由东北向西南倾斜，高差35.20-33.11=2.09 m。
拟建场地的地层按自上而下层序可分为：①：杂填土层（Q ml），主要由耕填土、近期填土层组成，松散-松软状、稍湿-湿、含植物根茎，部分坑塘有淤泥。
层厚0.40-4.70m、层顶高程33.11-35.20m。
②：粉质粘土层(Q4al+pl)，黄褐色、软塑状、湿、含铁锰氧化物，无摇振反应、稍有光滑、干强度和韧性中等。
埋深0.40-4.70m、层厚0.30-1.30m、层顶高程30.16-34.57m。
静力触探比贯入阻力一般值Ps=1.61-2.56Mpa，平均贯入阻力Ps=2.03 Mpa，标准贯入击数一般值N=6.0-7.0击/30cm、平均值N=6.3击/30cm。
③-1：粘土层(Q3al+pl)，棕褐-黄褐夹灰色、硬可塑-硬塑状、稍湿、含铁锰结核及钙质结核,局部有中细砂夹层，含极少砂砾。
无摇振反应、光滑、干强度和韧性高。
埋深0.80-4.70m、层厚 2.80-8.60m、层顶高程30.04-33.60m。
静力触探比贯入阻力一般值Ps=3.74-4.79Mpa，平均贯入阻力Ps=4.13Mpa，标准贯入击数一般值N=11.00-15.0击/30cm、平均值N=13.0击/30cm。
（三）、地下水拟建场地地下水为①层杂填土、②层粉质粘性土孔隙潜水和部分③层的滞水，属浅表水类型，靠天然降雨补给。
勘探期间实测静止地下水位埋藏深度 1.70-2.90m，静止地下水位高程31.76-32.14m。
静止地下水位年度幅1.0-2.0 m。
丰水期在5、6、7、8月，枯水期在12、1、2月。
第二章、质量目标质量是我公司的立足之本，针对本工程特点，我们将运用系统的、过程的管理方法，立足于实际，科学决策，优化资源配置，精心组织各项工作，提高工作效率，严格控制日常工作中的每一道工序、每一个环节，精益求精，打造出高质量的工作成果，对自己、对顾客、对社会负责，树立良好的企业形象。
特制定本工程质量目标如下：1．基坑变形量及变形速率小于预警值。
2．施工所用原材料检验合格率100%。
3．检验批一次验收通过率不小于95%。
4. 砼试块评定合格率100%。
5. 存档资料及时、清晰、完整。
第三章、施工前期准备（一）、项目部人员配置及劳动力安排项目经理：周永辉技术负责人：唐玉怀施工员：孙志鹏质检员：冯纪富安全员：冯胜国测量员：罗辉劳动力安排:锚管、土钉施工4人；砼喷射6人；钢筋工3人；电焊工2人；降水井4人。
（二）、施工现场准备1.在建设单位协助下，解决好施工现场“三通一平”工作，编制施工现场平面布置图，并交接水源、电源，做好现场施工电缆线的架设与临时设施的搭设。
（1）施工用水总水源应不小于10cm的供水管道。
（2）甲方提供的用电电源总用电量应不少于200KW。
（3）搭盖（或租赁）不小于20人的各种生活区设施。
（4）及时采购各种施工用料，并设置水泥堆场。
2.我方依据建设单位提供的控制点及图纸进行桩位的定位放线工作，定位放线报相关单位进行验收合格后，结合现场情况进行施工。
3. 请建设单位及时组织有关人员进行图纸会审及相关技术交底，以便我方明确设计要求，编制施工参数表。
4. 根据场地实际条件及现有下水管道位置，挖好排水沟、沉淀池及清水池，组成场地施工排水系统。
5. 联系相关材料进场，并进行相关材料的检验工作，检验合格后方可使用于本工程。
6. 与建设单位一道实地查明拟建场地地下及周边地下管线，制定相应的施工措施和安全保护措施。
（三）、机械设备管理1．施工所需设备，根据工程需要，分批配备到现场。
2．对于涉及到工程质量、工程安全的主要设备仪器，按质量管理要求，由公司委托有资质的单位进行测试、标定、检验，符合要求后，方可使用。
3．施工过程中，加强对设备、仪器的维护、保养和维修工作，发现不能满足质量和安全要求的，及时进行维修或更换。
4．对各种设备、仪器，安排专人保管或维护，责任到人。
5．对特殊作业工种如电工、焊工，持证上岗，专业操作。
6．为了保证工期、质量要求，项目经理部根据实际情况，及时提供设备增添和维护计划，以满足要求。
（四）、机械设备配置拟投入本工程机械设备如下：配电设备：主配电柜2个，分配电箱6个，主电缆（120㎡）100米；钢筋设备：钢筋切割机、调直机、切断机各1台，交流电焊机2台；支护设备：喷射机、空压机、注浆机各1台套；排水设备：潜水泵4台；照明设备：探照灯5台，低压行灯若干降水井钻机：1。
具体设备如下表：第四章、主要施工工艺与施工技术措施（一）、支护面层施工1.土方开挖复核基坑支护平面图与地下室结构平面图相一致时方可进行土方开挖；土方开挖需遵循分层分段原则开挖，基坑开挖工作面、修理边坡须自上而下分层分段进行，每层开挖深度为土钉或插筋下0.5m且不超过1.5m，每段开挖的长度为10～20m，根据现场土质情况确定，严禁超深超长开挖土方，开挖每层后作业面暴露时间不得超过24小时；上层注浆体及喷射混凝土面层达到设计强度（注浆体设计强度为20MPa，喷射混凝土面层为C20）的70％后方可进行下层土方的开挖，也即每土钉的养护期一般为3~5天。
2.修坡为尽量缩短本工序时间及减少人工劳动工作量，修坡采用机械与人工修坡相结合的方式进行。
人工修坡过程中，不得扰动原状土体，清除虚土，对坡面的坡度及平整度进行检验以达到设计要求。
3.土钉及锚管施工锚管施工为直接击入土体，采用φ48钢管，壁厚不得小于3.0mm，在钢管入土前端1/3段每隔600mm设一出浆孔，焊接薄钢片覆盖以防止被土堵孔；土钉施工采用螺旋钻机，不得注水成孔，孔径为100mm。
钉杆采用HRB400钢筋，每隔1.5m焊接一对中支架，对中支架由钢筋或钢板制成；锚管及土钉的注浆材料采用P.O42.5水泥净浆，水泥水灰比为0.4～0.5；土钉第一次采用水灰比0.45～0.50的纯水泥浆，低压注浆；第二次采用低到中压注浆，必须进行二次注浆，注浆压力控制在0.4～0.6MPa，水泥用量平均每米不少于50Kg。
水泥浆须拌和均匀，随拌随用，一次拌合的水泥浆须在初凝前用完，土钉和锚管均为对齐布置；依据地质报告提供的土层分布情况，本工程填土层设计的为锚管，粘土层设计的为土钉，现场施工时需根据实际的土层分布情况予以调整，当需要二者代换时，水平距离和长度保持不变。
4.编挂钢筋网片插筋采用φ14钢筋直接击入土体1450mm，50mm与加强钢筋焊接，坡面钢板网片为50X50X1.5。
坡面上下段钢筋网搭接方式可采用绑扎搭接或焊接，搭接长度300mm。
5.泄水孔布设泄水管采用φ50PVC，泄水管长度在填土层不得小于1.0m，其余土层不得小0.5m。
横向间距在含水层不大于1.50m，其余不大于3.0m，并在填土层底部布置一排泄水管；当现场发现有下水道等泄漏的水源时，须将其引走或在基坑范围以外将其截断；泄水管入土端需留出孔眼，且在埋入前须在土中掘小坑填充碎石等滤水材料以确保泄水管的畅通；坡脚排水沟净尺寸300x200，沿坡脚每隔25m设置一个集水井，集水井净尺寸800x800x800，排水沟和集水井均采用120厚粘土砖M7.5砂浆砌筑，内部用防水砂浆抹面。
6.喷射砼面层喷射砼配合比应通过试验确定，粗骨料最大粒径不宜超过12mm，水灰比不宜大于0.45，面层厚度为60mm，厚度允许偏差为：＋8mm，－5mm。
砼强度等级为C20。
本基坑采用9.0m3的空压机加干式喷射机的喷射装置，分两次喷射，第一次喷射砼厚度为20mm，第二次喷射至设计要求。
喷射时射流方向垂直指向喷射面，自下而上进行喷射。
喷头与受喷面距离控制在0.6～1.2m范围内。
喷射砼终凝后2小时内，根据气候条件进行喷水养护。
