一、一面二角分析法
表示空间任意一个平面方位的定向角度只需两个，所以判断刀具切削部分需要标注的独立角度数量可用一面二角分析法确定。
即刀具需要标注的独立角度数量是刀面数量的二倍。
分析任何一种刀具，包括钻头、铣刀、等复杂刀具几何参数时，都可将复杂的刃形分为一个个切削刃，每个切削刃应有前、后两个刀面、每个刀面应标注两个独立角度。
例如用γo和λs 两角确定前面的方位，用αo、Кr两角可确定后面的方位，用Кr和λs两角可确定主切削刃的方位。
二、切断刀分析与标注
如图所示的切断刀有一条切削刃，两个刀尖、两条副切削刃组成。
其中两条副切削刃与主切
削刃同时处在一个前刀面上，因此，这把切断刀共有4个刀
面。
4×2=8，需要标注的独立角度共有8个。
习惯上标注左
切削刃上的主偏角、刃倾角，而右刃角度是派生角度。
因此，
切断刀各刀面的定向角是：
前面定向角：γo、λsL；后面定向角：αo、КrL；左
副后面定向角α`oL、КrL`；右副后面定向角α`oR、
КrR`
三、法平面参考系角度标
注
四、
其它参考系
1、假定工作平面参考系由P r、P f、P p三个平面组成。
其中：
(1) 假定进给平面P f 过切削刃选定点平行于假定进给运动方向并垂直于基面的平面。
(2) 假定切
深平面(背平面)P p过过切削刃选定点既垂直假定工作平面又垂直于基面的平面。
刀具的标注角度技术总结最近发表了一篇名为《刀具的标注角度技术总结》的范文，感觉很有用处，希望大家能有所收获。

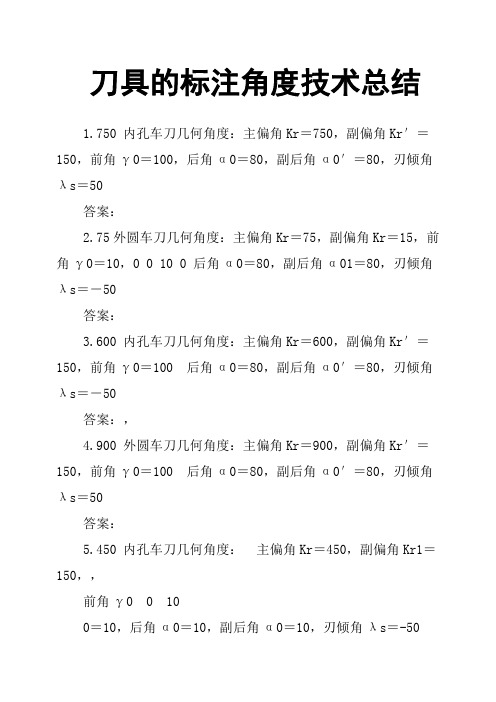

1.750 内孔车刀几何角度：主偏角Kr＝750，副偏角Kr′＝150，前角γ0＝100，后角α0＝80，副后角α0′＝80，刃倾角λs ＝50答案：2.75外圆车刀几何角度：主偏角Kr＝75，副偏角Kr＝15，前角γ0＝10，0 0 10 0 后角α0＝80，副后角α01＝80，刃倾角λs＝－50答案：3.600 内孔车刀几何角度：主偏角Kr＝600，副偏角Kr′＝150，前角γ0＝100 后角α0＝80，副后角α0′＝80，刃倾角λs＝－50答案：，4.900 外圆车刀几何角度：主偏角Kr＝900，副偏角Kr′＝150，前角γ0＝100 后角α0＝80，副后角α0′＝80，刃倾角λs＝50答案：5.450 内孔车刀几何角度：主偏角Kr＝450，副偏角Kr1＝150，，前角γ0 0 100＝10，后角α0＝10，副后角α0＝10，刃倾角λs＝-50答案：6.450 端面车刀几何角度：主偏角Kr＝450，副偏角Kr′＝450，前角γ0＝50 后角α0＝80，副后角α0′＝80，刃倾角λs＝50答案：，篇二：刀具角度标注参考系刀具标注角度参考系设计制造测量角度时的基准（1）基面Pr: 通过主切削刃上选定点，垂直于该点切削速度方向的。
（2）切削平面Ps：通过主切削刃上选定点，与主切削刃相切，且垂直于该点基面的平面。
（3）切削刃剖平面正交平面Po：通过主切削刃上选定点，垂直于基面和切削平面的平面。
正交平面参考系:基面、切削平面和正交平面组成标注刀具角度的正交平面参考系。
法平面Pn :过切削刃上选定点并垂直于主切削刃的平面进给平面Pf :垂直于基面平行于进给方向的平面切深平面Pp :垂直基面和假定工作平面的平面篇三：刀具标注角度2）后角αo -- 后刀面与切削平面的夹角。
若通过选定点的切削平面位于楔形刀体的实体之外，后角为正值；反之为负值。
刀具的标注角度技术总结1.750 内孔车刀几何角度：主偏角Kr＝750，副偏角Kr′＝150，前角γ0＝100，后角α0＝80，副后角α0′＝80，刃倾角λs＝50答案：2.75外圆车刀几何角度：主偏角Kr＝75，副偏角Kr＝15，前角γ0＝10，0 0 10 0 后角α0＝80，副后角α01＝80，刃倾角λs＝－50答案：3.600 内孔车刀几何角度：主偏角Kr＝600，副偏角Kr′＝150，前角γ0＝100 后角α0＝80，副后角α0′＝80，刃倾角λs＝－50答案：，4.900 外圆车刀几何角度：主偏角Kr＝900，副偏角Kr′＝150，前角γ0＝100 后角α0＝80，副后角α0′＝80，刃倾角λs＝50答案：5.450 内孔车刀几何角度：主偏角Kr＝450，副偏角Kr1＝150，，前角γ0 0 100＝10，后角α0＝10，副后角α0＝10，刃倾角λs＝-50答案：6.450 端面车刀几何角度：主偏角Kr＝450，副偏角Kr′＝450，前角γ0＝50 后角α0＝80，副后角α0′＝80，刃倾角λs＝50答案：，篇二：刀具角度标注参考系刀具标注角度参考系设计制造测量角度时的基准（1）基面Pr: 通过主切削刃上选定点，垂直于该点切削速度方向的平面。
（2）切削平面Ps：通过主切削刃上选定点，与主切削刃相切，且垂直于该点基面的平面。
（3）切削刃剖平面正交平面Po：通过主切削刃上选定点，垂直于基面和切削平面的平面。
正交平面参考系:基面、切削平面和正交平面组成标注刀具角度的正交平面参考系。
法平面Pn :过切削刃上选定点并垂直于主切削刃的平面进给平面Pf :垂直于基面平行于进给方向的平面切深平面Pp :垂直基面和假定工作平面的平面篇三：刀具标注角度2）后角αo -- 后刀面与切削平面之间的夹角。
若通过选定点的切削平面位于楔形刀体的实体之外，后角为正值；反之为负值。
3）楔角βo -- 前刀面与主后刀面之间的夹角。

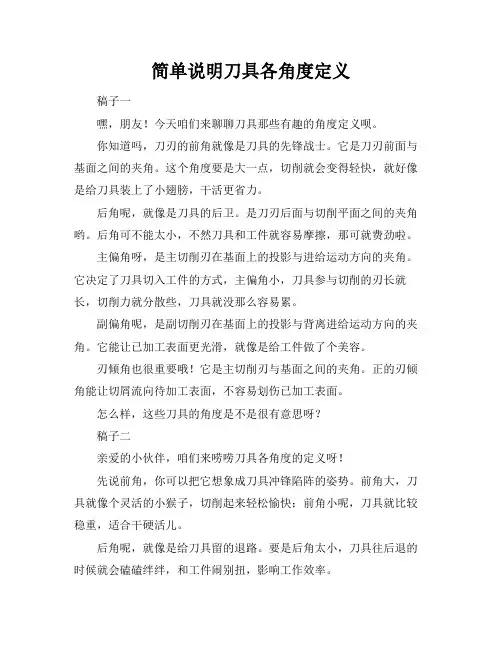

简单说明刀具各角度定义稿子一嘿，朋友！今天咱们来聊聊刀具那些有趣的角度定义呗。
你知道吗，刀刃的前角就像是刀具的先锋战士。
它是刀刃前面与基面之间的夹角。
这个角度要是大一点，切削就会变得轻快，就好像是给刀具装上了小翅膀，干活更省力。
后角呢，就像是刀具的后卫。
是刀刃后面与切削平面之间的夹角哟。
后角可不能太小，不然刀具和工件就容易摩擦，那可就费劲啦。
主偏角呀，是主切削刃在基面上的投影与进给运动方向的夹角。
它决定了刀具切入工件的方式，主偏角小，刀具参与切削的刃长就长，切削力就分散些，刀具就没那么容易累。
副偏角呢，是副切削刃在基面上的投影与背离进给运动方向的夹角。
它能让已加工表面更光滑，就像是给工件做了个美容。
刃倾角也很重要哦！它是主切削刃与基面之间的夹角。
正的刃倾角能让切屑流向待加工表面，不容易划伤已加工表面。
怎么样，这些刀具的角度是不是很有意思呀？稿子二亲爱的小伙伴，咱们来唠唠刀具各角度的定义呀！先说前角，你可以把它想象成刀具冲锋陷阵的姿势。
前角大，刀具就像个灵活的小猴子，切削起来轻松愉快；前角小呢，刀具就比较稳重，适合干硬活儿。
后角呢，就像是给刀具留的退路。
要是后角太小，刀具往后退的时候就会磕磕绊绊，和工件闹别扭，影响工作效率。
主偏角呀，决定了刀具切入工件时是猛冲还是慢慢推进。
主偏角大，切削力集中，适合粗加工；主偏角小，切削力分散，适合精加工。
副偏角就像个小，帮忙把工件的边边角角处理得更漂亮。
还有刃倾角，它能控制切屑的流向。
要是刃倾角是正的，切屑就乖乖地往前面跑，不会捣乱；要是负的，切屑就可能到处乱窜。
呀，这些刀具的角度就像是它们的个性特点，只有了解清楚，才能让刀具在工作中发挥出最大的本领！你说是不是很有趣呀？。
刀具的标注角度1.前角：当前面与切削平面夹角小于90度时，前角为正值，大于90度时为负值.2.后角; 当后面与基面夹角小于90度时，后角为正值，大于90度时，后角为负值。

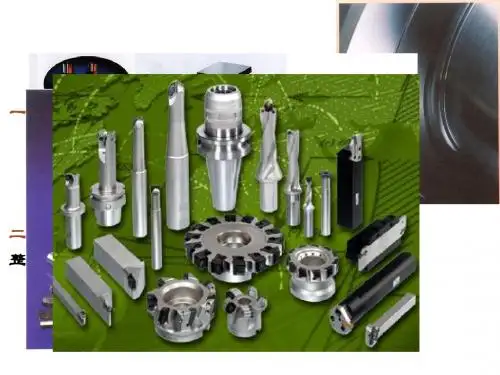

车切基本知识一、车刀材料在切削过程中，刀具的切削部分要承受很大的压力、摩擦、冲击和很高的温度。
因此，刀具材料必须具备高硬度、高耐磨性、足够的强度和韧性，还需具有高的耐热性（红硬性），即在高温下仍能保持足够硬度的性能。
常用车刀材料主要有高速钢和硬质合金。
1.高速钢高速钢又称锋钢、是以钨、铬、钒、钼为主要合金元素的高合金工具钢。
高速钢淬火后的硬度为HRC63～67，其红硬温度550℃～600℃,允许的切削速度为25～30m/min。
高速钢有较高的抗弯强度和冲击韧性，可以进行铸造、锻造、焊接、热处理和切削加工，有良好的磨削性能，刃磨质量较高，故多用来制造形状复杂的刀具，如钻头、铰刀、铣刀等，亦常用作低速精加工车刀和成形车刀。
常用的高速钢牌号为W18Cr4V和W6Mo5Cr4V2两种。
2.硬质合金硬质合金是用高耐磨性和高耐热性的WC（碳化钨）、TiC（碳化钛）和Co（钴）的粉末经高压成形后再进行高温烧结而制成的，其中Co起粘结作用，硬质合金的硬度为HRA89～94（约相当于HRC74～82），有很高的红硬温度。
在800～1000℃的高温下仍能保持切削所需的硬度，硬质合金刀具切削一般钢件的切削速度可达100～300m/min，可用这种刀具进行高速切削，其缺点是韧性较差，较脆，不耐冲击，硬质合金一般制成各种形状的刀片，焊接或夹固在刀体上使用。
常用的硬质合金有钨钴和钨钛钴两大类：（1）钨钴类（YG）由碳化钨和钴组成，适用于加工铸铁、青铜等脆性材料。
常用牌号有YG3、YG6、YG8等，后面的数字表示含钴量的百分比，含钴量愈高，其承受冲击的性能就愈好。
因此，YG8常用于粗加工，YG6和YG3常用于半精加工和精加工。
（2）钨钛钴类（YT）由碳化钨、碳化钛和钴组成，加入碳化钛可以增加合金的耐磨性，可以提高合金与塑性材料的粘结温度，减少刀具磨损，也可以提高硬度；但韧性差，更脆、承受冲击的性能也较差，一般用来加工塑性材料，如各种钢材。
