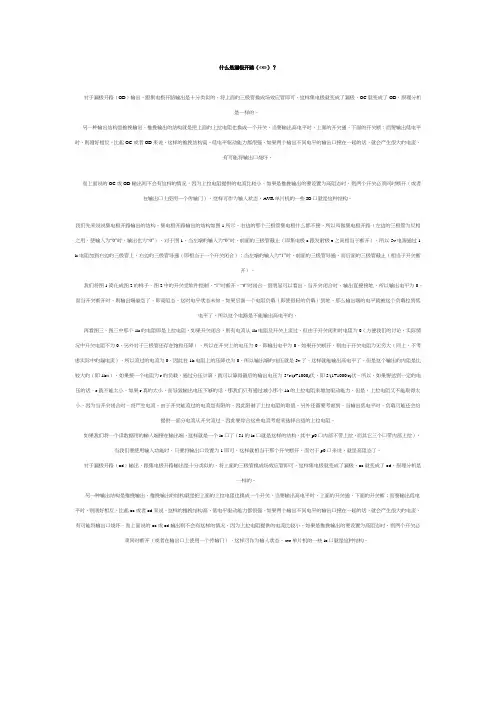

什么是漏极开路（OD）？对于漏极开路（OD）输出，跟集电极开路输出是十分类似的。
将上面的三极管换成场效应管即可。
这样集电极就变成了漏极，OC就变成了OD，原理分析是一样的。
另一种输出结构是推挽输出。
推挽输出的结构就是把上面的上拉电阻也换成一个开关，当要输出高电平时，上面的开关通，下面的开关断；而要输出低电平时，则刚好相反。
比起OC或者OD来说，这样的推挽结构高、低电平驱动能力都很强。
如果两个输出不同电平的输出口接在一起的话，就会产生很大的电流，有可能将输出口烧坏。
而上面说的OC或OD输出则不会有这样的情况，因为上拉电阻提供的电流比较小。
如果是推挽输出的要设置为高阻态时，则两个开关必须同时断开（或者在输出口上使用一个传输门），这样可作为输入状态，AVR单片机的一些IO口就是这种结构。
我们先来说说集电极开路输出的结构。

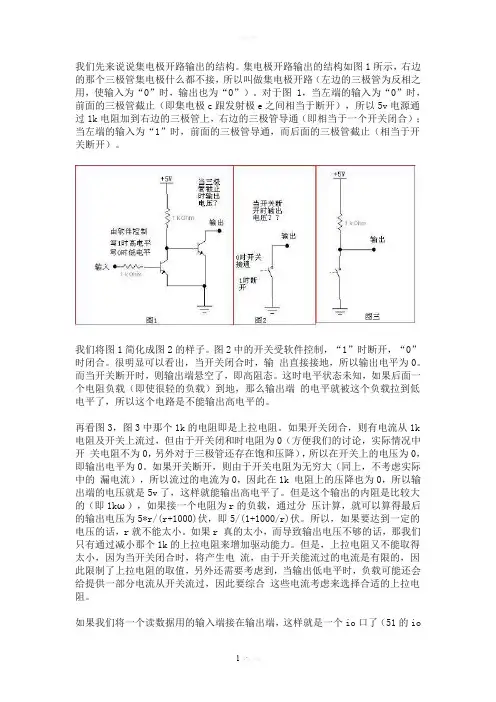

集电极开路输出的结构如图1所示，右边的那个三极管集电极什么都不接，所以叫做集电极开路（左边的三极管为反相之用，使输入为“0”时，输出也为“0”）。
对于图1，当左端的输入为“0”时，前面的三极管截止（即集电极c跟发射极e之间相当于断开），所以5v电源通过1 k电阻加到右边的三极管上，右边的三极管导通（即相当于一个开关闭合）；当左端的输入为“1”时，前面的三极管导通，而后面的三极管截止（相当于开关断开）。
我们将图1简化成图2的样子。
图2中的开关受软件控制，“1”时断开，“0”时闭合。
很明显可以看出，当开关闭合时，输出直接接地，所以输出电平为0。
而当开关断开时，则输出端悬空了，即高阻态。
这时电平状态未知，如果后面一个电阻负载（即使很轻的负载）到地，那么输出端的电平就被这个负载拉到低电平了，所以这个电路是不能输出高电平的。
再看图三。
图三中那个1k的电阻即是上拉电阻。
如果开关闭合，则有电流从1k电阻及开关上流过，但由于开关闭和时电阻为0（方便我们的讨论，实际情况中开关电阻不为0，另外对于三极管还存在饱和压降），所以在开关上的电压为0，即输出电平为0。
集电极开路、漏极开路、推挽、上拉电阻、弱上拉、三态门、准双向口集电极开路输出的结构如图1所示，右边的那个三极管集电极什么都不接，所以叫做集电极开路；左边的三极管为反相之用，使输入为“0”时，输出也为“0”。
对于图 1，当左端的输入为“0”时，前面的三极管截止，所以5v电源通过1k电阻加到右边的三极管上，右边的三极管导通；当左端的输入为“1”时，前面的三极管导通，而后面的三极管截止。
我们将图1简化成图2的样子，很明显可以看出，当开关闭合时，输出直接接地，所以输出电平为0。
而当开关断开时，则输出端悬空了，即高阻态。
这时电平状态未知，如果后面一个电阻负载到地，那么输出端的电平就被这个负载拉到低电平了，所以这个电路是不能输出高电平的。
图3中那个1k的电阻即是上拉电阻。
如果开关闭合，则有电流从1k电阻及开关上流过，但由于开关闭和时电阻为0（方便我们的讨论，实际情况中开关电阻不为0，另外对于三极管还存在饱和压降），所以在开关上的电压为0，即输出电平为0。
如果开关断开，则由于开关电阻为无穷大（同上，不考虑实际中的漏电流），所以流过的电流为0，因此在1k 电阻上的压降也为0，所以输出端的电压就是5v了，这样就能输出高电平了。
但是这个输出的内阻是比较大的——即1k，如果接一个电阻为r的负载，通过分压计算，就可以算得最后的输出电压为5*r/(r+1000)伏，所以，如果要达到一定的电压的话，r就不能太小。
如果r 真的太小，而导致输出电压不够的话，那我们只有通过减小那个1k的上拉电阻来增加驱动能力。
但是，上拉电阻又不能取得太小，因为当开关闭合时，将产生电流，由于开关能流过的电流是有限的，因此限制了上拉电阻的取值。
另外还需要考虑到，当输出低电平时，负载可能还会给提供一部分电流从开关流过，因此要综合这些电流考虑来选择合适的上拉电阻。
如果我们将一个读数据用的输入端接在输出端，这样就是一个IO口了，51的IO口就是这样的结构，其中P0口内部不带上拉，而其它三个口带内部上拉。
单片机IO端口工作原理（P0端口,漏极开路,推挽,上拉电阻,准双向口）一、P0端口的结构及工作原理P0端口8位中的一位结构图见下图：输入缓冲器：在P0口中，有两个三态的缓冲器，三态门有三个状态，即在其的输出端可以是高电平、低电平，同时还有一种就是高阻状态。
图中有一个是读锁存器的缓冲器，也就是说，要读取D锁存器输出端Q的数据，那就得使读锁存器的这个缓冲器的三态控制端（上图中标号为‘读锁存器’端）有效。
图中另一个是读引脚的缓冲器，要读取P0.X引脚上的数据，也要使标号为‘读引脚’的这个三态缓冲器的控制端有效，引脚上的数据才会传输到我们单片机的内部数据总线上。
D锁存器：一个触发器可以保存一位的二进制数（即具有保持功能），在51单片机的32根I/O口线中都是用一个D触发器来构成锁存器的。
图中的锁存器，D 端是数据输入端，CP是控制端（也就是时序控制信号输入端），Q是输出端，Q 非是反向输出端。
对于D触发器来讲，当D输入端有一个输入信号，如果这时控制端CP没有信号（也就是时序脉冲没有到来），这时输入端D的数据是无法传输到输出端Q及反向输出端Q非的。
如果时序控制端CP的时序脉冲一旦到了，这时D端输入的数据就会传输到Q及Q非端。
数据传送过来后，当CP时序控制端的时序信号消失了，这时，输出端还会保持着上次输入端D的数据（即把上次的数据锁存起来了）。
如果下一个时序控制脉冲信号来了，这时D端的数据才再次传送到Q端，从而改变Q端的状态。
多路开关：在51单片机中，当内部的存储器够用（也就是不需要外扩展存储器时，这里讲的存储器包括数据存储器及程序存储器）时，P0口可以作为通用的输入输出端口（即I/O）使用，对于8031（内部没有ROM）的单片机或者编写的程序超过了单片机内部的存储器容量，需要外扩存储器时，P0口就作为‘地址/数据’总线使用。
那么这个多路选择开关就是用于选择是做为普通I/O口使用还是作为‘数据/地址’总线使用的选择开关了。

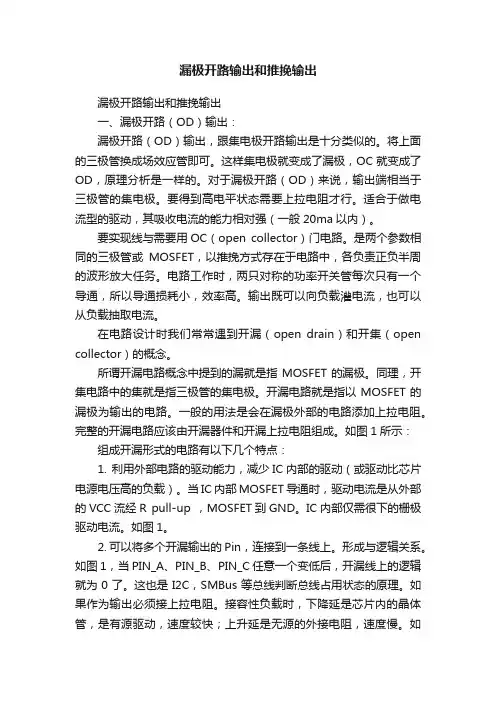

漏极开路输出和推挽输出漏极开路输出和推挽输出一、漏极开路（OD）输出：漏极开路（OD）输出，跟集电极开路输出是十分类似的。
将上面的三极管换成场效应管即可。
这样集电极就变成了漏极，OC就变成了OD，原理分析是一样的。
对于漏极开路（OD）来说，输出端相当于三极管的集电极。
要得到高电平状态需要上拉电阻才行。
适合于做电流型的驱动，其吸收电流的能力相对强（一般20ma以内）。
要实现线与需要用OC（open collector）门电路。
是两个参数相同的三极管或MOSFET，以推挽方式存在于电路中，各负责正负半周的波形放大任务。
电路工作时，两只对称的功率开关管每次只有一个导通，所以导通损耗小，效率高。
输出既可以向负载灌电流，也可以从负载抽取电流。
在电路设计时我们常常遇到开漏（open drain）和开集（open collector）的概念。
所谓开漏电路概念中提到的漏就是指MOSFET的漏极。
同理，开集电路中的集就是指三极管的集电极。
开漏电路就是指以MOSFET的漏极为输出的电路。
一般的用法是会在漏极外部的电路添加上拉电阻。
完整的开漏电路应该由开漏器件和开漏上拉电阻组成。
如图1所示：组成开漏形式的电路有以下几个特点：1. 利用外部电路的驱动能力，减少IC内部的驱动（或驱动比芯片电源电压高的负载）。
当IC内部MOSFET导通时，驱动电流是从外部的VCC流经R pull-up ，MOSFET到GND。
IC内部仅需很下的栅极驱动电流。
如图1。
2. 可以将多个开漏输出的Pin，连接到一条线上。
形成与逻辑关系。
如图1，当PIN_A、PIN_B、PIN_C任意一个变低后，开漏线上的逻辑就为0了。
这也是I2C，SMBus等总线判断总线占用状态的原理。
如果作为输出必须接上拉电阻。
接容性负载时，下降延是芯片内的晶体管，是有源驱动，速度较快；上升延是无源的外接电阻，速度慢。
如果要求速度高电阻选择要小，功耗会大。
所以负载电阻的选择要兼顾功耗和速度。

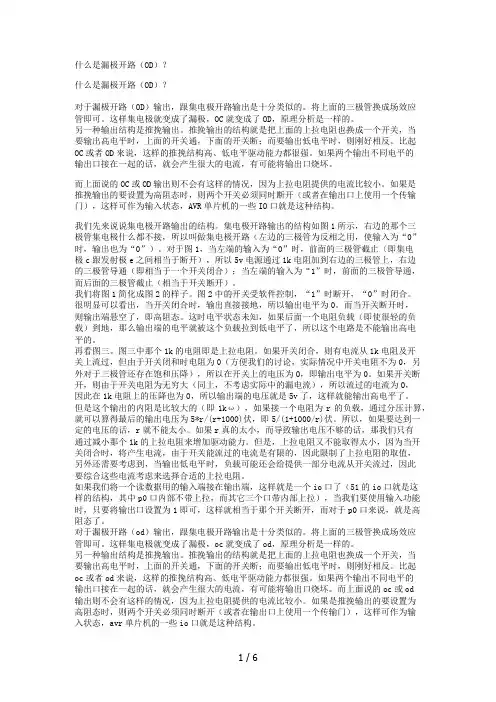

什么是漏极开路（OD）？什么是漏极开路（OD）？对于漏极开路（OD）输出，跟集电极开路输出是十分类似的。
将上面的三极管换成场效应管即可。
这样集电极就变成了漏极，OC就变成了OD，原理分析是一样的。
另一种输出结构是推挽输出。
推挽输出的结构就是把上面的上拉电阻也换成一个开关，当要输出高电平时，上面的开关通，下面的开关断；而要输出低电平时，则刚好相反。
比起OC或者OD来说，这样的推挽结构高、低电平驱动能力都很强。
如果两个输出不同电平的输出口接在一起的话，就会产生很大的电流，有可能将输出口烧坏。
而上面说的OC或OD输出则不会有这样的情况，因为上拉电阻提供的电流比较小。
如果是推挽输出的要设置为高阻态时，则两个开关必须同时断开（或者在输出口上使用一个传输门），这样可作为输入状态，AVR单片机的一些IO口就是这种结构。
我们先来说说集电极开路输出的结构。
集电极开路输出的结构如图1所示，右边的那个三极管集电极什么都不接，所以叫做集电极开路（左边的三极管为反相之用，使输入为“0”时，输出也为“0”）。
对于图1，当左端的输入为“0”时，前面的三极管截止（即集电极c跟发射极e之间相当于断开），所以5v电源通过1k电阻加到右边的三极管上，右边的三极管导通（即相当于一个开关闭合）；当左端的输入为“1”时，前面的三极管导通，而后面的三极管截止（相当于开关断开）。
我们将图1简化成图2的样子。
图2中的开关受软件控制，“1”时断开，“0”时闭合。
很明显可以看出，当开关闭合时，输出直接接地，所以输出电平为0。
而当开关断开时，则输出端悬空了，即高阻态。
这时电平状态未知，如果后面一个电阻负载（即使很轻的负载）到地，那么输出端的电平就被这个负载拉到低电平了，所以这个电路是不能输出高电平的。
再看图三。
图三中那个1k的电阻即是上拉电阻。
如果开关闭合，则有电流从1k电阻及开关上流过，但由于开关闭和时电阻为0（方便我们的讨论，实际情况中开关电阻不为0，另外对于三极管还存在饱和压降），所以在开关上的电压为0，即输出电平为0。
漏极开路输出和推挽输出一、漏极开路（OD）输出：漏极开路（OD）输出，跟集电极开路输出是十分类似的。
将上面的三极管换成场效应管即可。
这样集电极就变成了漏极，OC就变成了OD，原理分析是一样的。
对于漏极开路（OD）来说，输出端相当于三极管的集电极。
要得到高电平状态需要上拉电阻才行。
适合于做电流型的驱动，其吸收电流的能力相对强（一般20ma以内）。
要实现线与需要用OC（open collector）门电路。
是两个参数相同的三极管或MOSFET，以推挽方式存在于电路中，各负责正负半周的波形放大任务。
电路工作时，两只对称的功率开关管每次只有一个导通，所以导通损耗小，效率高。
输出既可以向负载灌电流，也可以从负载抽取电流。
在电路设计时我们常常遇到开漏（open drain）和开集（open collector）的概念。
所谓开漏电路概念中提到的漏就是指MOSFET的漏极。
同理，开集电路中的集就是指三极管的集电极。
开漏电路就是指以MOSFET的漏极为输出的电路。
一般的用法是会在漏极外部的电路添加上拉电阻。
完整的开漏电路应该由开漏器件和开漏上拉电阻组成。
如图1所示：组成开漏形式的电路有以下几个特点：1. 利用外部电路的驱动能力，减少IC内部的驱动（或驱动比芯片电源电压高的负载）。
当IC内部MOSFET导通时，驱动电流是从外部的VCC流经R pull-up ，MOSFET到GND。
IC内部仅需很下的栅极驱动电流。
如图1。
2. 可以将多个开漏输出的Pin，连接到一条线上。
形成与逻辑关系。
如图1，当PIN_A、PIN_B、PIN_C任意一个变低后，开漏线上的逻辑就为0了。
这也是I2C，SMBus等总线判断总线占用状态的原理。
如果作为输出必须接上拉电阻。
接容性负载时，下降延是芯片内的晶体管，是有源驱动，速度较快；上升延是无源的外接电阻，速度慢。
如果要求速度高电阻选择要小，功耗会大。
所以负载电阻的选择要兼顾功耗和速度。
我们先来说说集电极开路输出的结构。
集电极开路输出的结构如图1所示，右边的那个三极管集电极什么都不接，所以叫做集电极开路（左边的三极管为反相之用，使输入为“0”时，输出也为“0”）。
对于图1，当左端的输入为“0”时，前面的三极管截止（即集电极c跟发射极e之间相当于断开），所以5v电源通过1k电阻加到右边的三极管上，右边的三极管导通（即相当于一个开关闭合）；当左端的输入为“1”时，前面的三极管导通，而后面的三极管截止（相当于开关断开）。
我们将图1简化成图2的样子。
图2中的开关受软件控制，“1”时断开，“0”时闭合。
很明显可以看出，当开关闭合时，输出直接接地，所以输出电平为0。
而当开关断开时，则输出端悬空了，即高阻态。
这时电平状态未知，如果后面一个电阻负载（即使很轻的负载）到地，那么输出端的电平就被这个负载拉到低电平了，所以这个电路是不能输出高电平的。
再看图三。
图三中那个1k的电阻即是上拉电阻。
如果开关闭合，则有电流从1k电阻及开关上流过，但由于开关闭和时电阻为0（方便我们的讨论，实际情况中开关电阻不为0，另外对于三极管还存在饱和压降），所以在开关上的电压为0，即输出电平为0。
如果开关断开，则由于开关电阻为无穷大（同上，不考虑实际中的漏电流），所以流过的电流为0，因此在1k电阻上的压降也为0，所以输出端的电压就是5v这样就能输出高电平了。
但是这个输出的内阻是比较大的（即1kω），如果接一个电阻为r的负载，通过分压计算，就可以算得最后的输出电压为5*r/(r+1000)伏，即5/(1+1000/r)伏。
所以，如果要达到一定的电压的话，r就不能太小。
如果r真的太小，而导致输出电压不够的话，那我们只有通过减小那个1k的上拉电阻来增加驱动能力。
但是，上拉电阻又不能取得太小，因为当开关闭合时，将产生电流，由于开关能流过的电流是有限的，因此限制了上拉电阻的取值，另外还需要考虑到，当输出低电平时，负载可能还会给提供一部分电流从开关流过，因此要综合这些电流考虑来选择合适的上拉电阻。

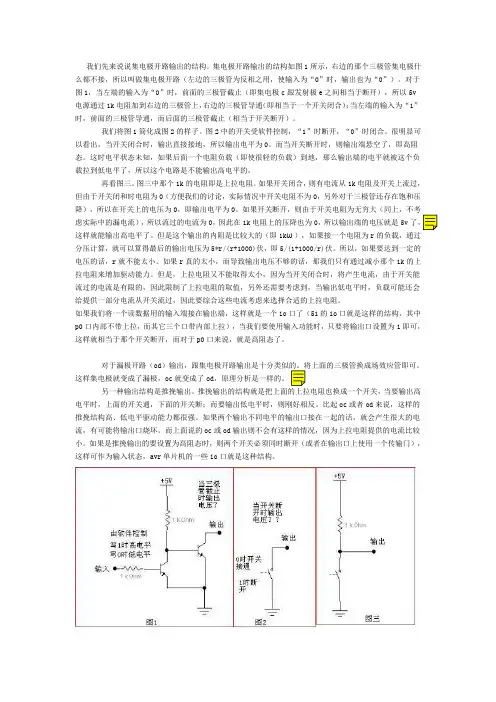

我们先来说说集电极开路输出的结构。
集电极开路输出的结构如图1所示，右边的那个三极管集电极什么都不接，所以叫做集电极开路（左边的三极管为反相之用，使输入为“0”时，输出也为“0”）。
对于图 1，当左端的输入为“0”时，前面的三极管截止（即集电极c跟发射极e之间相当于断开），所以5v电源通过1k电阻加到右边的三极管上，右边的三极管导通（即相当于一个开关闭合）；当左端的输入为“1”时，前面的三极管导通，而后面的三极管截止（相当于开关断开）。
我们将图1简化成图2的样子。
图2中的开关受软件控制，“1”时断开，“0”时闭合。
很明显可以看出，当开关闭合时，输出直接接地，所以输出电平为0。
而当开关断开时，则输出端悬空了，即高阻态。
这时电平状态未知，如果后面一个电阻负载（即使很轻的负载）到地，那么输出端的电平就被这个负载拉到低电平了，所以这个电路是不能输出高电平的。
再看图3，图3中那个1k的电阻即是上拉电阻。
如果开关闭合，则有电流从1k 电阻及开关上流过，但由于开关闭和时电阻为0（方便我们的讨论，实际情况中开关电阻不为0，另外对于三极管还存在饱和压降），所以在开关上的电压为0，即输出电平为0。
如果开关断开，则由于开关电阻为无穷大（同上，不考虑实际中的漏电流），所以流过的电流为0，因此在1k 电阻上的压降也为0，所以输出端的电压就是5v了，这样就能输出高电平了。
但是这个输出的内阻是比较大的（即1kω），如果接一个电阻为r的负载，通过分压计算，就可以算得最后的输出电压为5*r/(r+1000)伏，即5/(1+1000/r)伏。
所以，如果要达到一定的电压的话，r就不能太小。
如果r 真的太小，而导致输出电压不够的话，那我们只有通过减小那个1k的上拉电阻来增加驱动能力。
但是，上拉电阻又不能取得太小，因为当开关闭合时，将产生电流，由于开关能流过的电流是有限的，因此限制了上拉电阻的取值，另外还需要考虑到，当输出低电平时，负载可能还会给提供一部分电流从开关流过，因此要综合这些电流考虑来选择合适的上拉电阻。
什么是漏极开路（OD）？对于漏极开路（OD）输出，跟集电极开路输出是十分类似的。
将上面的三极管换成场效应管即可。
这样集电极就变成了漏极，OC就变成了OD，原理分析是一样的。
另一种输出结构是推挽输出。
推挽输出的结构就是把上面的上拉电阻也换成一个开关，当要输出高电平时，上面的开关通，下面的开关断；而要输出低电平时，则刚好相反。
比起OC或者OD来说，这样的推挽结构高、低电平驱动能力都很强。
如果两个输出不同电平的输出口接在一起的话，就会产生很大的电流，有可能将输出口烧坏。
而上面说的OC或OD输出则不会有这样的情况，因为上拉电阻提供的电流比较小。
如果是推挽输出的要设置为高阻态时，则两个开关必须同时断开（或者在输出口上使用一个传输门），这样可作为输入状态，AVR单片机的一些IO口就是这种结构。
我们先来说说集电极开路输出的结构。
集电极开路输出的结构如图1所示，右边的那个三极管集电极什么都不接，所以叫做集电极开路（左边的三极管为反相之用，使输入为“0”时，输出也为“0”）。
对于图1，当左端的输入为“0”时，前面的三极管截止（即集电极c跟发射极e之间相当于断开），所以5v电源通过1 k电阻加到右边的三极管上，右边的三极管导通（即相当于一个开关闭合）；当左端的输入为“1”时，前面的三极管导通，而后面的三极管截止（相当于开关断开）。
我们将图1简化成图2的样子。
图2中的开关受软件控制，“1”时断开，“0”时闭合。
很明显可以看出，当开关闭合时，输出直接接地，所以输出电平为0。
而当开关断开时，则输出端悬空了，即高阻态。
这时电平状态未知，如果后面一个电阻负载（即使很轻的负载）到地，那么输出端的电平就被这个负载拉到低电平了，所以这个电路是不能输出高电平的。
再看图三。
图三中那个1k的电阻即是上拉电阻。
如果开关闭合，则有电流从1k电阻及开关上流过，但由于开关闭和时电阻为0（方便我们的讨论，实际情况中开关电阻不为0，另外对于三极管还存在饱和压降），所以在开关上的电压为0，即输出电平为0。
查看文章(经典)集电极开路,漏极开路,推挽,上拉电阻,弱上拉,三态门,准双向口我们先来说说集电极开路输出的结构。
集电极开路输出的结构如图1所示，右边的那个三极管集电极什么都不接，所以叫做集电极开路（左边的三极管为反相之用，使输入为“0”时，输出也为“0”）。
对于图 1，当左端的输入为“0”时，前面的三极管截止（即集电极c跟发射极e之间相当于断开），所以5v电源通过1k电阻加到右边的三极管上，右边的三极管导通（即相当于一个开关闭合）；当左端的输入为“1”时，前面的三极管导通，而后面的三极管截止（相当于开关断开）。
我们将图1简化成图2的样子。
图2中的开关受软件控制，“1”时断开，“0”时闭合。
很明显可以看出，当开关闭合时，输出直接接地，所以输出电平为0。
而当开关断开时，则输出端悬空了，即高阻态。
这时电平状态未知，如果后面一个电阻负载（即使很轻的负载）到地，那么输出端的电平就被这个负载拉到低电平了，所以这个电路是不能输出高电平的。
再看图3，图3中那个1k的电阻即是上拉电阻。
如果开关闭合，则有电流从1k电阻及开关上流过，但由于开关闭和时电阻为0（方便我们的讨论，实际情况中开关电阻不为0，另外对于三极管还存在饱和压降），所以在开关上的电压为0，即输出电平为0。
如果开关断开，则由于开关电阻为无穷大（同上，不考虑实际中的漏电流），所以流过的电流为0，因此在1k 电阻上的压降也为0，所以输出端的电压就是5v了，这样就能输出高电平了。
但是这个输出的内阻是比较大的（即1kω），如果接一个电阻为r的负载，通过分压计算，就可以算得最后的输出电压为5*r/(r+1000)伏，即5/(1+1000/r)伏。
所以，如果要达到一定的电压的话，r就不能太小。
如果r 真的太小，而导致输出电压不够的话，那我们只有通过减小那个1k的上拉电阻来增加驱动能力。
但是，上拉电阻又不能取得太小，因为当开关闭合时，将产生电流，由于开关能流过的电流是有限的，因此限制了上拉电阻的取值，另外还需要考虑到，当输出低电平时，负载可能还会给提供一部分电流从开关流过，因此要综合这些电流考虑来选择合适的上拉电阻。
集电极开路或漏极开路输出的结构
集电极开路（OC）或漏极开路（OD）输出的结构是指一种电路配置，
其输出部分包含一个开路的集电极（OC）或漏极（OD）。
在这种配置中，
输出电路的负载与电源之间没有直接的电路路径，电流无法从负载到达电源，因此产生开路输出。
在这种结构中，通常使用晶体管作为开关设备。
晶体管有三个极，即
基极（B）、发射极（E）和集电极（C）（双极型晶体管）或漏极（D）
（场效应晶体管）。
在集电极开路（OC）输出结构中，负载（通常是电阻或其他电器元件）连接到集电极（C）上。
当晶体管的基极（B）接收到适当的输入信号时，
它会导致电流流经集电极（C）和负载。
此时，负载上会有可调节的电压，依赖于基极电流和晶体管的增益。
在漏极开路（OD）输出结构中，负载连接到漏极（D）上。
当输入信
号导致晶体管的栅极（G）（场效应晶体管）或基极（B）（双极型晶体管）导通时，漏极（D）与源极（S）之间产生电流流动。
该电流经过负载，导
致负载上出现可调节的电压。
在这两种结构中，输出电路中的负载可以是任何需要电压或电流信号
的设备或电路。
负载的特性以及输入信号的特性决定了输出的行为和性能。
通过合适的电源和控制电路，可以实现不同的输出特性，如放大、开关等。
集电极开路（OC）或漏极开路（OD）输出结构在不同的电路中都有广
泛的应用。
例如，作为功率放大器、开关电路、信号处理电路等等。
这些
结构的设计和应用需要考虑电源、负载和输入信号的特性，以确保电路的
正常运行和所需的输出。
集电极开路、漏极开路、上拉电阻、下拉电阻等接口相关基本概念1.1.1 接口相关电路及概念1. 集电极开路输出在电路中常会遇到漏极开路（Open Drain）和集电极开路（Open Collector）两种情形。
漏极开路电路概念中提到的“漏”是指MOSFET的漏极。
同理，集电极开路电路中的“集”就是指三极管的集电极。
在数字电路中，分别简称OD门和OC门。
典型的集电极开路电路如图所示。
电路中右侧的三极管集电极什么都不接，所以叫做集电极开路，左侧的三极管用于反相作用，即左侧输入“0”时左侧三极管截止，VCC通过电阻加到右侧三极管基极，右侧三极管导通，右侧输出端连接到地，输出“0”。
从图中电路可以看出集电极开路是无法输出高电平的，如果要想输出高电平可以在输出端加上上拉电阻。
因此集电极开路输出可以用做电平转换，通过上拉电阻上拉至不同的电压，来实现不同的电平转换。
用做驱动器。
由于OC门电路的输出管的集电极悬空，使用时需外接一个上拉电阻Rp到电源VCC。
OC门使用上拉电阻以输出高电平，此外为了加大输出引脚的驱动能力，上拉电阻阻值的选择原则，从降低功耗及芯片的灌电流能力考虑应当足够大；从确保足够的驱动电流考虑应当足够小。
将OC门输出连在一起时，再通过一个电阻接外电源，可以实现“线与”逻辑关系。
只要电阻的阻值和外电源电压的数值选择得当，就能做到既保证输出的高、低电平符合要求，而且输出三极管的负载电流又不至于过大。
集电极开路输出除了可以实现多门的线与逻辑关系外，通过使用大功率的三极管还可用于直接驱动较大电流的负载，如继电器、脉冲变压器、指示灯等。
2. 漏极开路输出和集电极开路一样，顾名思义，开漏电路就是指从MOSFET的漏极输出的电路。
典型的用法是在漏极外部的电路添加上拉电阻到电源如图所示。
完整的开漏电路应由开漏器件和开漏上拉电阻组成。
这里的上拉电阻R的阻值决定了逻辑电平转换的上升/下降沿的速度。
阻值越大，速度越低，功耗越小。
不要告诉我你懂上拉电阻，OC,OD电路集电极开路、漏极开路、上拉电阻、下拉电阻等接口相关基本概念。
-------------接口相关电路及概念------------1.集电极开路输出(oc)当三级管集电极什么都不接，叫做集电极开路，左侧的三极管用于反向作用。
1)当左侧输入0时，左侧三极管截止，VCC通过电阻加到右侧三极管基极，右测输出端连接到地，输出“0”2)因为集电极开路是无法输出高电平的，如果想输出高电平可以在输出端加上上拉电阻。
因此集电极输出可以用作电平转换。
3)通过上拉电上啦至不同的电压，来实现不同的电平转换。
2.用途的原理1)用作驱动器：由于OC门电路的输出管的集电极悬空，使用时接一个上拉电阻Rp到电源VCC。
OC门使用上拉电阻以输出高电平。
2)要特别注意选值：只要取值合适，既能做到保证输出的高低电平符合要求，而且输出三极管的负载电流又不至于过大。
3)集电极开路输出除了可以实现多门的线与逻辑关系外，通过使用大功率的三极管还可以直接驱动较大电流的负载。
-----------------漏极开路0D-----------------1.电路特点：在漏极外部的电路添加上拉电阻到电源。
1)因为T=1/RC,所以R的阻值决定了逻辑电平转换的上升/下降沿速度。
2)阻值越大，速度越大，功耗越小。
3)需要添加其它的判断电路才能具备双向输入，4)如51中的P0口就是漏极开路输出。
在实际中将OD输出的引脚连接到一条线上，形成“线与逻辑”关系。
这样所以的引脚成为逻辑与的功能。
-------------------推挽输出-------------------1.电路特点：1)两只三极管在不断地交替导通放大和截止变化，所以是推挽放大器。
2)输出即可以向负载灌电流，也可以向负载抽取电流。
-------------上拉与下拉电阻-------------上拉电阻：提高输出信号的驱动能力，确定输入信号的电平(防止干扰等)，具体表现为：1)当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平(一般3.5v),这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
【电子大讲堂】集电极开路输出、开漏输出、推挽输出集电极开路(OC)输出：集电极开路输出的结构如图1所示，右边的那个三极管集电极什么都不接，所以叫做集电极开路(左边的三极管为反相之用，使输入为"0"时，输出也为"0")。
对于图1，当左端的输入为“0”时，前面的三极管截止(即集电极C跟发射极E之间相当于断开)，所以5V 电源通过1K电阻加到右边的三极管上，右边的三极管导通(即相当于一个开关闭合);当左端的输入为“1”时，前面的三极管导通，而后面的三极管截止(相当于开关断开)。
我们将图1简化成图2的样子。
图2中的开关受软件控制，“1”时断开，“0”时闭合。
很明显可以看出，当开关闭合时，输出直接接地，所以输出电平为0。
而当开关断开时，则输出端悬空了，即高阻态。
这时电平状态未知，如果后面一个电阻负载(即使很轻的负载)到地，那么输出端的电平就被这个负载拉到低电平了，所以这个电路是不能输出高电平的。
再看图三。
图三中那个1K的电阻即是上拉电阻。
如果开关闭合，则有电流从1K电阻及开关上流过，但由于开关闭和时电阻为0(方便我们的讨论，实际情况中开关电阻不为0，另外对于三极管还存在饱和压降)，所以在开关上的电压为0，即输出电平为0。
如果开关断开，则由于开关电阻为无穷大(同上，不考虑实际中的漏电流)，所以流过的电流为0，因此在1K电阻上的压降也为0，所以输出端的电压就是5V了，这样就能输出高电平了。
但是这个输出的内阻是比较大的(即1KΩ)，如果接一个电阻为R的负载，通过分压计算，就可以算得最后的输出电压为5*R/(R+1000)伏，即5/(1+1000/R)伏。
所以，如果要达到一定的电压的话，R就不能太小。
如果R真的太小，而导致输出电压不够的话，那我们只有通过减小那个1K的上拉电阻来增加驱动能力。
但是，上拉电阻又不能取得太小，因为当开关闭合时，将产生电流，由于开关能流过的电流是有限的，因此限制了上拉电阻的取值，另外还需要考虑到，当输出低电平时，负载可能还会给提供一部分电流从开关流过，因此要综合这些电流考虑来选择合适的上拉电阻。
单片机IO端口工作原理（P1P2P3端口,漏极开路,推挽,上拉电阻,准双向口）2009-09-17 12:58二、P1端口的结构及工作原理P1口的结构最简单，用途也单一，仅作为数据输入/输出端口使用。
输出的信息有锁存，输入有读引脚和读锁存器之分。
P1端口的一位结构见下图：P1端口与P0端口的主要差别在于，P1端口用内部上拉电阻R代替了P0端口的场效应管V1，并且输出的信息仅来自内部总线。
由内部总线输出的数据经锁存器反相和场效应管反相后，锁存在端口线上，所以，P1端口是具有输出锁存的静态口。
要正确地从引脚上读入外部信息，必须先使场效应管关断，以便由外部输入的信息确定引脚的状态。
为此，在作引脚读入前，必须先对该端口写入l。
具有这种操作特点的输入/输出端口，称为准双向I/O口。
8051单片机的P1、P2、P3都是准双向口。
P0端口由于输出有三态功能，输入前，端口线已处于高阻态，无需先写入l后再作读操作。
单片机复位后，各个端口已自动地被写入了1，此时，可直接作输入操作。
如果在应用端口的过程中，已向P1一P3端口线输出过0，则再要输入时，必须先写1后再读引脚，才能得到正确的信息。
此外，随输入指令的不同，H端口也有读锁存器与读引脚之分。
三、P2端口的结构及工作原理:P2端口的一位结构见下图：P2端口在片内既有上拉电阻，又有切换开关MUX，所以P2端口在功能上兼有P0端口和P1端口的特点。
这主要表现在输出功能上，当切换开关向下接通时，从内部总线输出的一位数据经反相器和场效应管反相后，输出在端口引脚线上；当多路开关向上时，输出的一位地址信号也经反相器和场效应管反相后，输出在端口引脚线上。
对于8031单片机必须外接程序存储器才能构成应用电路（或者我们的应用电路扩展了外部存储器），而P2端口就是用来周期性地输出从外存中取指令的地址(高8位地址)，因此，P2端口的多路开关总是在进行切换，分时地输出从内部总线来的数据和从地址信号线上来的地址。
推挽输出:可以输出高,低电平,连接数字器件；推挽结构一般是指两个三极管分别受两互补信号的控制,总是在一个三极管导通的时候另一个截止开漏输出:输出端相当于三极管的集电极. 要得到高电平状态需要上拉电阻才行. 适合于做电流型的驱动,其吸收电流的能力相对强(一般20ma以内).上拉电阻：1、当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
2、OC（集电极开路）门电路必须加上拉电阻，才能使用。
3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
4、在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限增强抗干扰能力。
6、提高总线的抗电磁干扰能力。
管脚悬空就比较容易接受外界的电磁干扰。
7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。
上拉电阻阻值的选择原则包括:1、从节约功耗及芯片的灌电流能力考虑应当足够大；电阻大，电流小。
2、从确保足够的驱动电流考虑应当足够小；电阻小，电流大。
3、对于高速电路，过大的上拉电阻可能边沿变平缓。
综合考虑以上三点,通常在1k到10k之间选取。
对下拉电阻也有类似道理对上拉电阻和下拉电阻的选择应结合开关管特性和下级电路的输入特性进行设定，主要需要考虑以下几个因素：1. 驱动能力与功耗的平衡。
以上拉电阻为例，一般地说，上拉电阻越小，驱动能力越强，但功耗越大，设计是应注意两者之间的均衡。
2．下级电路的驱动需求。
同样以上拉电阻为例，当输出高电平时，开关管断开，上拉电阻应适当选择以能够向下级电路提供足够的电流。
3．高低电平的设定。
不同电路的高低电平的门槛电平会有不同，电阻应适当设定以确保能输出正确的电平。
