桥梁施工培训讲义
、安全带、防滑鞋等。
检查高处作业、临时用电、施 工机械等危险作业的安全防护
措施是否到位。
检查施工现场的消防器材和设 施是否齐全、有效，消防通道
是否畅通。
危险源辨识和风险评价
对桥梁施工过程中可能出现的危险源进行辨识，如高处坠落、物体打击、机械伤害 、触电等。
针对辨识出的危险源，进行风险评价，确定其发生的可能性和后果的严重程度。
钢筋加工与安装
按照图纸要求加工钢筋，并在指定位置进行安装。
模板安装
选用合适的模板，确保模板尺寸准确、支撑牢固 。
混凝土浇筑与养护
按照规范要求浇筑混凝土，并进行养护，确保混凝土强 度达到设计要求。
基础工程施工
施工准备
01 了解地质勘察资料，确定基础
类型及施工方法。
开挖与支护
02 根据地质条件选择合适的开挖
03
提高全员质量意识，确保施工人员熟练掌握质量控制和检验评
定标准。
过程控制和检验批划分
01
02
03
过程控制
对桥梁施工过程中各道工 序进行严格的质量控制， 确保每道工序符合设计要 求和质量标准。
检验批划分
根据桥梁结构特点和施工 工序，合理划分检验批， 对每个检验批进行独立的 质量检验和评定。
隐蔽工程验收
。
04
桥面系及附属设施施工
桥面铺装层施工
施工准备
清理桥面，确保表面平整、干 净，无杂物和松散颗粒。
铺装材料
根据设计要求，选择合适的铺 装材料，如沥青混凝土、水泥 混凝土等。
施工工艺
按照施工规范，进行混合料的 拌合、运输、摊铺和碾压等工 序，确保铺装层厚度均匀、压 实度达标。
质量控制
对铺装层的厚度、平整度、压 实度等指标进行严格检查，确
检查高处作业、临时用电、施 工机械等危险作业的安全防护
措施是否到位。
检查施工现场的消防器材和设 施是否齐全、有效，消防通道
是否畅通。
危险源辨识和风险评价
对桥梁施工过程中可能出现的危险源进行辨识，如高处坠落、物体打击、机械伤害 、触电等。
针对辨识出的危险源，进行风险评价，确定其发生的可能性和后果的严重程度。
钢筋加工与安装
按照图纸要求加工钢筋，并在指定位置进行安装。
模板安装
选用合适的模板，确保模板尺寸准确、支撑牢固 。
混凝土浇筑与养护
按照规范要求浇筑混凝土，并进行养护，确保混凝土强 度达到设计要求。
基础工程施工
施工准备
01 了解地质勘察资料，确定基础
类型及施工方法。
开挖与支护
02 根据地质条件选择合适的开挖
03
提高全员质量意识，确保施工人员熟练掌握质量控制和检验评
定标准。
过程控制和检验批划分
01
02
03
过程控制
对桥梁施工过程中各道工 序进行严格的质量控制， 确保每道工序符合设计要 求和质量标准。
检验批划分
根据桥梁结构特点和施工 工序，合理划分检验批， 对每个检验批进行独立的 质量检验和评定。
隐蔽工程验收
。
04
桥面系及附属设施施工
桥面铺装层施工
施工准备
清理桥面，确保表面平整、干 净，无杂物和松散颗粒。
铺装材料
根据设计要求，选择合适的铺 装材料，如沥青混凝土、水泥 混凝土等。
施工工艺
按照施工规范，进行混合料的 拌合、运输、摊铺和碾压等工 序，确保铺装层厚度均匀、压 实度达标。
质量控制
对铺装层的厚度、平整度、压 实度等指标进行严格检查，确
桥梁支座讲座演示教学
辊轴支座由上支座板，铰轴， 下支座板，辊轴和座板（活 动支座无后两项）组成。辊 轴支座主要用于大跨度钢梁 桥。
辊轴支座的位移通过多个平 行辊轴的摆动来实现。
目前辊轴支座常出现辊轴倾 倒，无法复位和连接多个辊 轴的连杆螺栓被剪断等病害。
桥梁钢支座（铰轴滑板支座）
铰轴滑板支座是为了克 服辊轴支座病害而设计 的一种支座
tg活 r 0.45
铁路桥梁板式橡胶支座
由于板式橡胶支 座纵、横向剪切 刚度相等，在列 车摇摆力等横向 力作用下，梁体 横向位移较大， 无法满足《检规》 的要求。因此板 式橡胶支座必须 设置横向限位装 置。横向限位装 置示意如右图。
板式橡胶支座横向限位装置构造
铁路桥梁盆式橡胶支座
铁路桥梁盆式橡胶支座有上支座板、下支座板、承压橡胶板 （含黄铜密封圈）、钢衬板和聚四氟乙烯滑板（活动支座无后 两项）组成。
该支座通过上支座板的弧面 在下支座板上转动，来适应 梁体的转角需要。
通过在上支座板上设置长圆 形的销钉孔，来满足支座的 位移要求。
该支座用于16m以下的小跨 度混凝土桥梁，目前常被板 式橡胶支座所取代。
桥梁钢支座（摇轴支座）
摇轴支座由上支座板，下支 座板和摇轴（活动支座无此 项）组成。
该支座通过摇轴的摆动来适 应梁体的位移需要。摇轴的 上下弧面为同心圆。
球面半径为聚四氟乙烯板直径的1.5-2.8倍： 支座转动力矩M=N×μ×R； 支座滑动摩擦系数μ=0.03； 支座设计转角θ≥0.03rad。 另：平面和球面改性超高分子量聚乙烯的容
许压应力为σ=45MPa。
三、铁路桥梁支座的布置方式
铁路桥梁支座按其位移约束方式可分为固定 支座、纵向活动支座横向活动支座和多向活 动支座四种。
支座有设置在钢盆中的承压橡胶板承压和转动，由平面聚四氟 乙烯滑板和焊接在上支座板上的不锈钢板滑动，以满足支座位 移需要。
辊轴支座的位移通过多个平 行辊轴的摆动来实现。
目前辊轴支座常出现辊轴倾 倒，无法复位和连接多个辊 轴的连杆螺栓被剪断等病害。
桥梁钢支座（铰轴滑板支座）
铰轴滑板支座是为了克 服辊轴支座病害而设计 的一种支座
tg活 r 0.45
铁路桥梁板式橡胶支座
由于板式橡胶支 座纵、横向剪切 刚度相等，在列 车摇摆力等横向 力作用下，梁体 横向位移较大， 无法满足《检规》 的要求。因此板 式橡胶支座必须 设置横向限位装 置。横向限位装 置示意如右图。
板式橡胶支座横向限位装置构造
铁路桥梁盆式橡胶支座
铁路桥梁盆式橡胶支座有上支座板、下支座板、承压橡胶板 （含黄铜密封圈）、钢衬板和聚四氟乙烯滑板（活动支座无后 两项）组成。
该支座通过上支座板的弧面 在下支座板上转动，来适应 梁体的转角需要。
通过在上支座板上设置长圆 形的销钉孔，来满足支座的 位移要求。
该支座用于16m以下的小跨 度混凝土桥梁，目前常被板 式橡胶支座所取代。
桥梁钢支座（摇轴支座）
摇轴支座由上支座板，下支 座板和摇轴（活动支座无此 项）组成。
该支座通过摇轴的摆动来适 应梁体的位移需要。摇轴的 上下弧面为同心圆。
球面半径为聚四氟乙烯板直径的1.5-2.8倍： 支座转动力矩M=N×μ×R； 支座滑动摩擦系数μ=0.03； 支座设计转角θ≥0.03rad。 另：平面和球面改性超高分子量聚乙烯的容
许压应力为σ=45MPa。
三、铁路桥梁支座的布置方式
铁路桥梁支座按其位移约束方式可分为固定 支座、纵向活动支座横向活动支座和多向活 动支座四种。
支座有设置在钢盆中的承压橡胶板承压和转动，由平面聚四氟 乙烯滑板和焊接在上支座板上的不锈钢板滑动，以满足支座位 移需要。

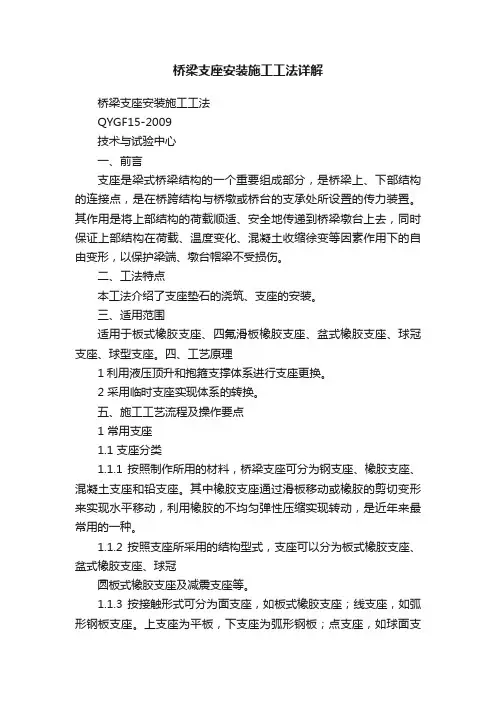

桥梁支座安装施工工法详解
桥梁支座安装施工工法详解桥梁支座安装施工工法QYGF15-2009技术与试验中心一、前言支座是梁式桥梁结构的一个重要组成部分，是桥梁上、下部结构的连接点，是在桥跨结构与桥墩或桥台的支承处所设置的传力装置。
其作用是将上部结构的荷载顺适、安全地传递到桥梁墩台上去，同时保证上部结构在荷载、温度变化、混凝土收缩徐变等因素作用下的自由变形，以保护梁端、墩台帽梁不受损伤。
二、工法特点本工法介绍了支座垫石的浇筑、支座的安装。
三、适用范围适用于板式橡胶支座、四氟滑板橡胶支座、盆式橡胶支座、球冠支座、球型支座。
四、工艺原理1利用液压顶升和抱箍支撑体系进行支座更换。
2 采用临时支座实现体系的转换。
五、施工工艺流程及操作要点1 常用支座1.1 支座分类1.1.1 按照制作所用的材料，桥梁支座可分为钢支座、橡胶支座、混凝土支座和铅支座。
其中橡胶支座通过滑板移动或橡胶的剪切变形来实现水平移动，利用橡胶的不均匀弹性压缩实现转动，是近年来最常用的一种。
1.1.2 按照支座所采用的结构型式，支座可以分为板式橡胶支座、盆式橡胶支座、球冠圆板式橡胶支座及减震支座等。
1.1.3 按接触形式可分为面支座，如板式橡胶支座；线支座，如弧形钢板支座。
上支座为平板，下支座为弧形钢板；点支座，如球面支座。
将支座上、下两部分的接触面分别做成曲率半径相同的凸、凹的球面支座。
2 支承垫石2.1 支承垫石的平面尺寸大小应能承受上部构造荷载为宜，一般长度与宽度应比橡胶支座大10cm左右。
2.2 垫石高度应大于6cm，以保证梁底到墩台顶面有足够的空间高度，用来安放千斤顶，供支座调换使用。
2.3 支承垫石内应布设钢筋网片，竖向钢筋应与墩台内钢筋相连接。
浇注垫石的砼标号应不低于C30号或不低于设计标号，垫石砼顶面应预先用水平尺校准，力求平整而不光滑。
2.4 支承垫石顶面标高力求准确一致。
尤其是一片梁的两个或四个支座的支承垫石顶面应处于同一平面内，以免发生偏压，初始剪切与不均匀受力现象。
桥梁支座简介及安装更换ppt课件
传 统 铸 铁 钢 支 座
球形钢支座
适用于多向转动且转动量较大的情况，例如曲线桥或宽桥。同时，由于其不 再使用橡胶承压，不存在橡胶变硬或老化等不良影响，所以它特别适用与低 温地区。
QGZ 球型钢支座
三、橡胶支座
橡胶支座与其它金属刚性支座相比，具有构造 简单、加工方便、节省钢材、造价低、结构高度 小、安装方便等一系列优点。此外，橡胶支座能 方便地适应任意方向的变形，故对于宽桥、曲线 桥和斜桥具有特别的适应性。橡胶的弹性还能消 减上、下部结构所受的动力作用，这对于抗震也 十分有利。
橡胶在受压后的变形由于受钢盆的约束，处于三向受压状 态，只要钢盆不破坏，橡胶就永远不会丧失承载力。这时橡胶 的容许抗压强度可以进一步提高到25MPa。密封在钢盆内的 橡胶板，可以做适度不均匀压缩来实现转动，如果再加上聚四 氟乙烯板和不锈钢板，则还可以实现水平位移。
因此，盆式橡胶支座可做成固定支座，也可做成活动支 座，活动支座又可为多向活动支座和单向活动支座。
《公路桥涵施工技术规范》（JTJ 041－2015）中对板 式橡胶支座安装的相关规定：
检查项目
支 座
支座中心与主梁中线（mm）
安
高
程
规定值或允许偏差 应重合，最大偏差<2
符合设计要求00kN
<1
规
（mm）
承压力>5000kN
<2
定 值
支座上下各部件纵轴线
必须对正
或
顺桥向最大位移（mm）
三、支座的布置原则
(2)对于连续梁桥及桥面连续的简支梁桥，为使全 梁的纵向变形分散在梁的两端，宜将固定支座设 置在靠近桥跨中心
三、支座的布置原则
(3)对于简支梁，一端固定，一端活动
球形钢支座
适用于多向转动且转动量较大的情况，例如曲线桥或宽桥。同时，由于其不 再使用橡胶承压，不存在橡胶变硬或老化等不良影响，所以它特别适用与低 温地区。
QGZ 球型钢支座
三、橡胶支座
橡胶支座与其它金属刚性支座相比，具有构造 简单、加工方便、节省钢材、造价低、结构高度 小、安装方便等一系列优点。此外，橡胶支座能 方便地适应任意方向的变形，故对于宽桥、曲线 桥和斜桥具有特别的适应性。橡胶的弹性还能消 减上、下部结构所受的动力作用，这对于抗震也 十分有利。
橡胶在受压后的变形由于受钢盆的约束，处于三向受压状 态，只要钢盆不破坏，橡胶就永远不会丧失承载力。这时橡胶 的容许抗压强度可以进一步提高到25MPa。密封在钢盆内的 橡胶板，可以做适度不均匀压缩来实现转动，如果再加上聚四 氟乙烯板和不锈钢板，则还可以实现水平位移。
因此，盆式橡胶支座可做成固定支座，也可做成活动支 座，活动支座又可为多向活动支座和单向活动支座。
《公路桥涵施工技术规范》（JTJ 041－2015）中对板 式橡胶支座安装的相关规定：
检查项目
支 座
支座中心与主梁中线（mm）
安
高
程
规定值或允许偏差 应重合，最大偏差<2
符合设计要求00kN
<1
规
（mm）
承压力>5000kN
<2
定 值
支座上下各部件纵轴线
必须对正
或
顺桥向最大位移（mm）
三、支座的布置原则
(2)对于连续梁桥及桥面连续的简支梁桥，为使全 梁的纵向变形分散在梁的两端，宜将固定支座设 置在靠近桥跨中心
三、支座的布置原则
(3)对于简支梁，一端固定，一端活动
2024版桥梁施工技术培训教程
桥梁类型与结构特点刚架桥拱桥圈、拱上建筑、墩台等部分组成，梁式桥悬索桥由主缆、吊索、加劲梁、锚碇等部分组成，适用于特大跨度。
斜拉桥施工图纸识读与理解01020304图纸种类图纸符号图纸内容图纸识读方法石材了解石材的种类和性能，如抗压强度、耐磨性等。
熟悉石材的加工和连接方式，如镶嵌连接、干挂连接等。
钢材了解钢材的种类、规格和性能，如屈服强度、抗拉强度、延伸率等。
熟悉钢材的加工和连接方式，如焊接、铆接、螺栓连接等。
混凝土熟悉混凝土的组成和性能，如强度等级、坍落度、耐久性等。
了解混凝土的浇筑和养护方法，如大模板施工、滑模施工等。
木材了解木材的种类和性能，如抗弯强度、抗压强度等。
熟悉木材的加工和连接方式，如榫卯连接、钉连接等。
常用施工材料及性能钻孔灌注桩施工人工挖孔桩施工沉管灌注桩施工030201桩基础施工方法承台与墩身施工技术承台施工墩身施工高墩施工技术桥台与挡土墙施工技术桥台施工挡土墙施工第二季度第三季度第一季度第四季度支架现浇法预制安装法悬臂施工法转体施工法有支架施工在拱架（包括满堂式拱架和拱式拱架）上砌筑主拱圈，落架后就完成了拱桥主体结构。
适用于石拱桥、小跨径箱形拱桥的施工。
无支架施工包括缆索吊装、转体施工、劲性骨架施工、悬臂浇筑和悬臂拼装及混合施工等方法。
适用于大跨径拱桥的施工。
组合拱桥施工采用先梁后拱法或先拱后梁法进行施工。
适用于下承式系杆拱桥和上承式桁架拱桥的施工。
斜拉桥与悬索桥施工方法斜拉桥施工方法悬索桥施工方法1 2 3桥面铺装层材料选择与准备桥面铺装层施工方法桥面铺装层质量控制桥面铺装层施工技术伸缩缝安装与调试技术伸缩缝安装施工伸缩缝类型与选择按照设计要求，在桥面预留伸缩缝位置，进行伸缩缝的安装施工，包括伸缩缝的定位、固定和密封等步骤。
伸缩缝调试与验收排水系统设置及检修技术排水系统类型与设计01排水系统施工技术02排水系统检修与维护03高空作业安全规范及操作要点01020304010204临时设施搭建与使用注意事项临时设施搭建前必须进行场地平整，确保地基坚实、排水畅通。
施工培训：桥梁支座安装
施工培训：桥梁支座安装简介桥梁支座是桥梁结构的重要组成部分，能够担负起传力、变形等工作，在桥梁施工中起到至关重要的作用。
本文将为大家介绍桥梁支座的安装方法，希望能够对桥梁施工人员有所帮助。
安装前的准备工作在安装桥梁支座之前，需要进行以下准备工作：1.确认支座的型号、规格及数量，确保与设计图纸相符；2.准备好支座的安装工具：手持扳手、螺丝刀、千斤顶等；3.检查支座的质量，确认其符合国家标准；4.确认施工现场的安全，确保不会发生意外事故；5.安排好施工人员，明确各人员任务和责任。
安装步骤接下来，我们将为大家介绍桥梁支座的安装步骤：第一步：确定支座的位置在进行桥梁支座的安装之前，需要确定支座的位置。
根据设计图纸进行测量，找到支座的准确位置。
第二步：准备基础将预埋基础挖出来，并且清理好预埋基础上的杂物，以确保基础干净。
第三步：安装上龙骨将支座的上龙骨插入到预埋基础的相应位置中，并将其固定住。
注意，上龙骨必须与基础接触紧密。
第四步：调平支座通过调整支座下面的调整垫，让支座水平。
需要注意的是支座的调整垫要平整整齐，底部实心，以确保支座的平稳度。
第五步：安装下龙骨安装完支座的上龙骨后，开始安装下龙骨，并将其与支座的上龙骨相连接。
确保连接牢固，没有松动。
第六步：进行调整在安装完全部下龙骨后，需要进行支座的整体调整。
调整支座的位置，确保支座的水平度和垂直度符合要求。
第七步：安装橡胶垫片安装好支座后，需要安装橡胶垫片。
橡胶垫片是桥梁结构中重要的组成部分，用于缓解桥梁结构产生的膨胀、收缩等现象。
综上所述，以上是桥梁支座的安装步骤。
在安装支座时，需要特别注意安全，并且按照操作步骤进行操作。
希望通过本文的介绍，能够帮助更多的桥梁施工人员，提高桥梁施工的效率和安全性。
支座安装培训.
梁表中架梁前进方向坡度相同，将坡度标示在支座 上底板靠桥梁外侧的侧面上，标明坡度方向，以便 于自检及相关人员的检查。 2.8 利用支座安装设备将支座上底板预留孔和梁底 预留孔位对齐。 2.9对螺栓涂适量的黄油加上垫圈后进行安装，用专 用扳手紧固螺栓。同时对锚固螺栓也涂上黄油，方 便落梁组的施工。 2.10支座安装在箱梁底部后，应拧紧支座与梁体的 连接螺栓（含垫圈），在支座与梁底预埋钢板之间 不得有间隙，如有空隙，应采取注浆方式予以填充。 2.11检查每一孔梁端两支座的横向中心距离、纵向
面。
3.2 检查支座锚固螺栓及螺帽、垫圈数量是否齐全， 并在连接套筒内涂抹黄油。支座上各个部件纵横向 必须对中。 3.3 对于活动支座，应根据温度计算出支座上下盖 板的预偏量，设置预偏量后上下盖板临时锁定。具 体参照《活动支座纵向错动量数值表》，调整顶板 与底板的相对位置。
3.4 调整后的支座底板十字线与墩台十字线的纵横 向错动量和同端两支座中心线横向距离的误差应满 足质量标准。 3.5 支座上下板螺栓的螺帽应安装齐全，并涂上黄
2、场内支座安装
2.1 按照桥梁表上提供的线路坡度值及线路坡度方 向配置好相对应的固定支座、横向活动支座、纵向 活动支座、多向活动支座。在接收支座时如发现有 掉漆现象，必须采用与支座颜色相同的防锈漆进行 修补。
2.2 固定支座安装位置在线路曲线内侧下坡端，横 向活动支座和固定支座在箱梁的同一端，纵向活动 支座和多向活动支座在箱梁的同一端；固定支座和 纵向活动支座在箱梁的同一侧，横向活动支座和多 向活动支座在箱梁的同一侧。 2.3 用红色铅笔标识出支座上底板、下底（按设计气温定位 后）：3mm 4.9 同端支座中心横向距离：偏差与桥梁设计中心 对称时：+30mm、-10mm；偏差与桥梁设计中心不对 称时：+15mm、-10mm 4.10 垫石顶面四角高差≤2mm 4.11 预留锚栓中心及对角线位置偏差≤10mm 5、检查措施 5.1 工前检查： 5.1.1 支座安装前技术人员应根据桥梁表检查现场 安装所选支座类型，确保正确无误。 5.1.2 支座的平整度、四角高差、扭转等进行检

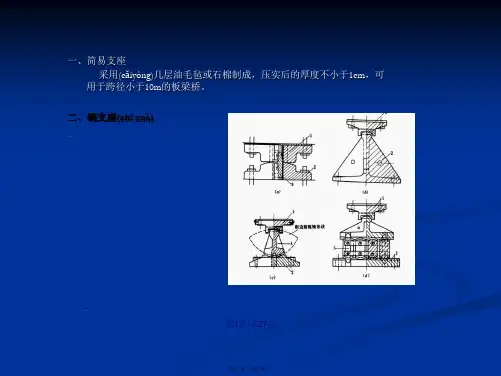

桥梁的支座讲座课件学习教案
第18页/共27页
第十九页，共27页。
第三节、支座(zhī zuò)计算
第19页/共27页
第二十页，共27页。
二、板式橡胶支座(zhī zuò)的设计计算
（一）支座尺寸(chǐ cun)确定
根据橡胶支座和支承(zhī chénɡ)垫石混凝土的压应力不超过它们相应容许承压应力的要求，确定支座平面面积。在一般情况下，面积由橡胶支座控制设计：
式中： a 顺桥方向橡胶支座的长度； b 横桥方向橡胶支座的宽度； t 中间橡胶层的厚度。 为满足橡胶的容许压应力和使支座能适应梁端转动的要求，支座的长度a与宽度b之比取决于主梁下的有效宽度及所需的剪切角。一般应充分利用有效宽度b，而尽可能减小a的尺寸，以降低(jiàngdī)转动阻抗力矩（它与a5成正比）。根据支座稳定的要求，支座的总厚度不得大于平面最小尺寸的30%。
第17页/共27页
第十八页，共27页。
4．成品盆式橡胶支座承载能力的合理选择 支座承载力大小的选择，应根据桥梁恒载、活载的支点反力之和及墩台上设置的支座数目来计算。合适的支座一般为：最大反力不超过支座容许承载力的5%，最小反力不低于容许承载力的80%。规定最小反力的目的(mùdì)是保证支座具有良好的滑移性能，因为聚四氟乙烯板的磨擦系数与压力成反比，如果低于规定的数值，则磨擦系数将会增大。支座选配时，一般不必过多担心支座的安全储备，比如计算得到一个支座的最大反力为4100，最小反力为3700，那就选用承载力为4000的支座，这是因为4000支座的允许支反力变化范围是3200～4200 ，不要从更安全的角度考虑加大支座的承载力而选用5000的支座。因为5000支座最低合适的承载力是4000，而最小支反力3700已小于此值，故不适宜选用。虽然我们规定最大反力，不超过容许承载力的5%，但支座实际的安全系数一般在5以上。
第十九页，共27页。
第三节、支座(zhī zuò)计算
第19页/共27页
第二十页，共27页。
二、板式橡胶支座(zhī zuò)的设计计算
（一）支座尺寸(chǐ cun)确定
根据橡胶支座和支承(zhī chénɡ)垫石混凝土的压应力不超过它们相应容许承压应力的要求，确定支座平面面积。在一般情况下，面积由橡胶支座控制设计：
式中： a 顺桥方向橡胶支座的长度； b 横桥方向橡胶支座的宽度； t 中间橡胶层的厚度。 为满足橡胶的容许压应力和使支座能适应梁端转动的要求，支座的长度a与宽度b之比取决于主梁下的有效宽度及所需的剪切角。一般应充分利用有效宽度b，而尽可能减小a的尺寸，以降低(jiàngdī)转动阻抗力矩（它与a5成正比）。根据支座稳定的要求，支座的总厚度不得大于平面最小尺寸的30%。
第17页/共27页
第十八页，共27页。
4．成品盆式橡胶支座承载能力的合理选择 支座承载力大小的选择，应根据桥梁恒载、活载的支点反力之和及墩台上设置的支座数目来计算。合适的支座一般为：最大反力不超过支座容许承载力的5%，最小反力不低于容许承载力的80%。规定最小反力的目的(mùdì)是保证支座具有良好的滑移性能，因为聚四氟乙烯板的磨擦系数与压力成反比，如果低于规定的数值，则磨擦系数将会增大。支座选配时，一般不必过多担心支座的安全储备，比如计算得到一个支座的最大反力为4100，最小反力为3700，那就选用承载力为4000的支座，这是因为4000支座的允许支反力变化范围是3200～4200 ，不要从更安全的角度考虑加大支座的承载力而选用5000的支座。因为5000支座最低合适的承载力是4000，而最小支反力3700已小于此值，故不适宜选用。虽然我们规定最大反力，不超过容许承载力的5%，但支座实际的安全系数一般在5以上。
第35讲 桥梁支座施工及其他PPT课件
You Know, The More Powerful You Will Be
Thank You
在别人的演说中思考，在自己的故事里成长
Thinking In Other People‘S Speeches，Growing Up In Your Own Story
讲师：XXXXXX XX年XX月XX日
支座的安装
35.3 工程实例
佛山东平大桥
支座的安装
35.3 工程实例
检查垫石的标高和位置
支座的安装
35.3 工程实例
地脚螺栓孔
确定 地脚 螺栓 孔的 位置 和大 小
支座的安装
35.3 工程实例
核对支座尺寸和量测支座四个底边的中点位置
支座的安装
35.3 工程实例
支座的安装
垫石标高低的 处理方式
35.3 工程实例
楔子
垫石标高高的 处理方式
支座的安装
35.3 工程实例
支座的安装
工人在搅拌环氧树脂
35.3 工程实例
支座的安装
35.3 工程实例
涂抹环氧树脂
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
支座的安装
2、四氟滑板式橡胶支座
35.2 支座的类型和构造
支座的安装
3、其它类型板式橡胶支座
35.2 支座的类型和构造
桥梁球冠圆板式橡胶 支座
ห้องสมุดไป่ตู้
支座的安装
35.2 支座的类型和构造
坡型板式橡胶支座
支座的安装
35.2 支座的类型和构造
Thank You
在别人的演说中思考，在自己的故事里成长
Thinking In Other People‘S Speeches，Growing Up In Your Own Story
讲师：XXXXXX XX年XX月XX日
支座的安装
35.3 工程实例
佛山东平大桥
支座的安装
35.3 工程实例
检查垫石的标高和位置
支座的安装
35.3 工程实例
地脚螺栓孔
确定 地脚 螺栓 孔的 位置 和大 小
支座的安装
35.3 工程实例
核对支座尺寸和量测支座四个底边的中点位置
支座的安装
35.3 工程实例
支座的安装
垫石标高低的 处理方式
35.3 工程实例
楔子
垫石标高高的 处理方式
支座的安装
35.3 工程实例
支座的安装
工人在搅拌环氧树脂
35.3 工程实例
支座的安装
35.3 工程实例
涂抹环氧树脂
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
支座的安装
2、四氟滑板式橡胶支座
35.2 支座的类型和构造
支座的安装
3、其它类型板式橡胶支座
35.2 支座的类型和构造
桥梁球冠圆板式橡胶 支座
ห้องสมุดไป่ตู้
支座的安装
35.2 支座的类型和构造
坡型板式橡胶支座
支座的安装
35.2 支座的类型和构造

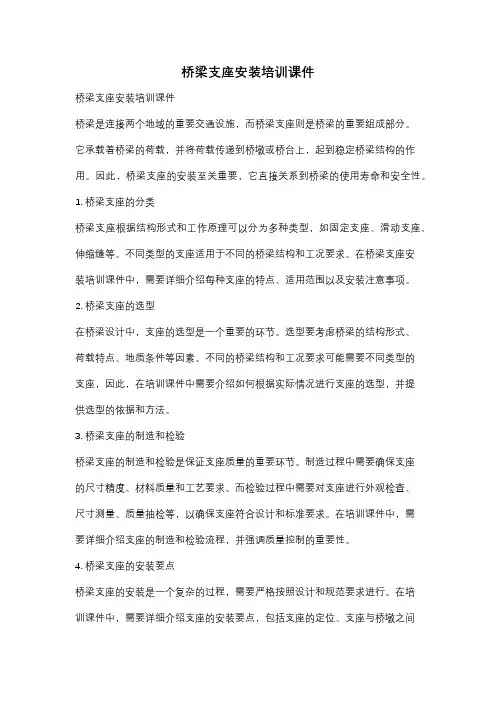

桥梁支座安装培训课件
桥梁支座安装培训课件桥梁支座安装培训课件桥梁是连接两个地域的重要交通设施，而桥梁支座则是桥梁的重要组成部分。
它承载着桥梁的荷载，并将荷载传递到桥墩或桥台上，起到稳定桥梁结构的作用。
因此，桥梁支座的安装至关重要，它直接关系到桥梁的使用寿命和安全性。
1. 桥梁支座的分类桥梁支座根据结构形式和工作原理可以分为多种类型，如固定支座、滑动支座、伸缩缝等。
不同类型的支座适用于不同的桥梁结构和工况要求。
在桥梁支座安装培训课件中，需要详细介绍每种支座的特点、适用范围以及安装注意事项。
2. 桥梁支座的选型在桥梁设计中，支座的选型是一个重要的环节。
选型要考虑桥梁的结构形式、荷载特点、地质条件等因素。
不同的桥梁结构和工况要求可能需要不同类型的支座，因此，在培训课件中需要介绍如何根据实际情况进行支座的选型，并提供选型的依据和方法。
3. 桥梁支座的制造和检验桥梁支座的制造和检验是保证支座质量的重要环节。
制造过程中需要确保支座的尺寸精度、材料质量和工艺要求。
而检验过程中需要对支座进行外观检查、尺寸测量、质量抽检等，以确保支座符合设计和标准要求。
在培训课件中，需要详细介绍支座的制造和检验流程，并强调质量控制的重要性。
4. 桥梁支座的安装要点桥梁支座的安装是一个复杂的过程，需要严格按照设计和规范要求进行。
在培训课件中，需要详细介绍支座的安装要点，包括支座的定位、支座与桥墩之间的间隙控制、支座的调整和固定等。
同时，还需要介绍安装过程中可能遇到的问题和解决方法，以及安装过程中需要注意的安全事项。
5. 桥梁支座的维护与保养桥梁支座的维护与保养是保证桥梁正常使用和延长使用寿命的重要措施。
在培训课件中，需要介绍支座的维护与保养方法，包括定期检查支座的状态、清理支座表面的杂物、润滑支座的滑动面等。
同时，还需要强调维护与保养的重要性，以及不良维护可能导致的桥梁安全隐患。
总结：桥梁支座的安装培训课件应该全面介绍桥梁支座的分类、选型、制造和检验、安装要点以及维护与保养方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
谢谢大家！
•
安全象只弓，不拉它就松，要想保安 全，常 把弓弦 绷。20.11.2710:36:5810:36Nov-2027-Nov-20
•
得道多助失道寡助，掌控人心方位上 。10:36:5810: 36:5810:36Friday, November 27, 2020
•
安全在于心细，事故出在麻痹。20.11.2720.11.2710: 36:5810:36:58Novem ber 27, 2020
座置于槽口，以增加支座抗滑承载力。
• 2、上下钢板同梁底、支承垫石用环氧树脂砂浆粘结，可
采用如下配比（按重量份）环氧树脂6101：100；苯二甲 酸二丁脂：12；乙二胺：8-10（或三乙烯四胺：14-15）； 水泥或石灰粉或细砂：250~300，因乙二胺在夏季固化较 快，建议夏季用三乙烯四胺，春冬季用乙二胺。
杂质、支座脱空
剪切变形、脱空
支座脱空
杂质
落梁时产生水平位移、支座初始剪切变形大
垫石不平整、支座脱空
滑板支座剪切变形、脱空
搬运过程中机械损伤
橡胶老化
盆式支座的结构
盆式橡胶支座主要由下座板（底盆）、橡 胶块、黄铜密封圈、中间钢板、聚四氟乙 烯滑板、上座板（包括不锈钢滑板）等组 成。与桥梁连接及墩台锚固的底脚螺栓和 套筒作为支座的附件。支座的上、下座板 通过连接螺栓连接在一起（安装完成后应 去除连接螺栓）。
基本相同，但应注意下列事项：四氟板式支座系 作活动支座用，应同普通板式支座配套使用。安 装四氟支座必须精心细致，支座按设计支承中心 准确就位。梁底钢板与支承垫石（或钢板）顶面 尽可能保持平行和平整。同一支座上下面全部密 贴；同一片梁的各个支座应置于同一平面上，避 免支座的偏心受压、不均匀支承与个别脱空的现 象。
4、梁落梁时应平稳，防止支座偏心受压或 产生初始剪切变形。
5、在安放T梁支座时，若支座比梁肋宽， 则在支座与梁底之间加设比支座略大的钢 筋混凝土垫块或厚钢板作过渡，以免橡胶 支座局部超载、应力集中。钢筋混凝土垫 块或钢板应同梁底用环氧树脂砂浆粘结。
6、橡胶支座安装落梁后，一般情况下，其 顶面应保持水平。预应力简支梁，其支座 顶面可略微后倾；非预应力简支梁，其支 座顶面可略微前倾，但倾斜角不得超过5’。
浙江秦山橡胶工程股份有限公司 2014年4月
从结构上可分为:
-----普通板式橡胶支座 -----四氟板式橡胶支座
从形状上可分为：
-----矩形板式橡胶支座 -----圆形板式橡胶支座
一、板式橡胶支座的用途
普通板式橡支座
-----跨径小于30m、位移量较小的桥梁
四氟板式橡胶支座
-----大跨径 -----多跨连续 -----简支梁连续板结构 -----大位移量桥梁
3、橡胶支座的正确就位，先使支座和支承垫石按设计要求准确 就位。架梁落梁时，T型梁的纵轴线要与支座中心线重合；板 梁、箱梁的纵轴线与支座中心线相平行。为落梁准确，在架第 一跨板梁或箱梁时，可在梁底划好两个支座的十字位置中心， 在梁的端立面上标出两个支座的位置中心线的铅直线，落梁时 使之与墩台上的位置中心线相重合。以后数跨可依照第一跨梁 为基准进行。
中间钢板翘出盆环
支座底板脱空，造成盆环开裂
支座垫石不平
•
每一次的加油，每一次的努力都是为 了下一 次更好 的自己 。20.11.2720.11.27Fri day, November 27, 2020
•
天生我材必有用，千金散尽还复来。10:36:5810:36: 5810:3611/27/2020 10:36:58 AM
3、有纵坡的桥梁，在支座顶板长度范围内的桥梁梁底，设 计时应将该部位梁底用预埋钢板调成水平。支座顶板范围 内的梁体混凝土也应按JTG D62-2004进行局部承压计算 并配置相应的钢筋网。活动支座顶板安装时，应考虑安装 温度对位移的影响。
4、双向活动支座和单向活动支座安装时，要特别注意检查 聚四氟乙烯，聚四氟乙烯板的主要滑移方向应与桥梁顺桥 向相一致。
（三）橡胶支座安装时的调整
橡胶支座安装后，若发现下述情况应及时加以调整：
1、个别支座脱空，出现不均匀受力； 2、支座发生较大的初始剪切变形； 3、支座偏压严重，局部受压，侧面鼓出异常。
调整的方法一般可用千斤顶顶起梁端，在支座 上下表面铺涂一层水泥砂浆（或环氧树脂砂浆）。 再次落梁，在重力作用下支座上下表面平行且同 梁底、墩台顶面全部密贴；同时使一片梁两端的 支座处于同一平面内，梁的纵向倾斜度应加以控 制，以支座不产生明显初始剪切变形为佳。
•
人生不是自发的自我发展，而是一长 串机缘 。事件 和决定 ，这些 机缘、 事件和 决定在 它们实 现的当 时是取 决于我 们的意 志的。2020年11月27日星期 五10时36分58秒Friday, November 27, 2020
•
感情上的亲密，发展友谊；钱财上的 亲密， 破坏友 谊。20.11.272020年11月27日 星期五 10时36分58秒 20.11.27
盆式支座的安装要求
1、盆式支座下面应设置支承垫石，支承垫石混凝土强度等 级不宜低于C40。垫石高度应考虑支座安装、养护和更换 的方便。支承垫石及墩顶混凝土应按JTG D62-2004中的 局部承压构件要求配置相应的钢筋网。墩台顶面需按锚固 套筒规格、数量预留锚栓孔。预留锚栓孔的直径和深度应 大于套筒直径和长度50~60mm。锚栓孔中心位置偏差不 应超过10mm。 2、支座安装时，支承垫石顶面应凿毛，并用清水冲去垫 石表面的碎石和细砂，同时清除锚孔内的杂物。待垫石表 面干燥后，在锚固螺栓孔位置以外的支承垫石顶面涂满环 氧砂浆调平层，调平层高程略高于支座设计高程，然后将 支座就位、对中并调整水平后，当支座调至设计高程时， 用垫块将支座垫起，再用环氧砂浆或强度等级高的砂浆灌 注套筒周围空隙及支座底板四周未填满环氧砂浆的部位， 并注意将环氧砂浆填充填捣密实。支座底板以外溢出的砂 浆应清理干净。待砂浆硬化后，再拆去支座的垫块，并用 环氧砂浆将垫块部位填满。
（二）预制梁橡胶支座安装施工程序
安装好预制梁橡胶支座的关键在于保证梁底在垫石顶面的 平行、平整，使其和支座上、下表面全部密贴，不得出现偏压、 脱空和不均匀支承受力现象。
施工程序：
1、处理好支撑垫石，使支撑垫石标高一致。 2、预制梁与支座接触的底面要保持水平和平整。当有蜂窝浆和
倾斜度时，要预先用水泥砂浆捣实、整平。
•
加强自身建设，增强个人的休养。2020年11月27日 上午10时36分20.11.2720.11.27
•
扩展市场，开发未来，实现现在。2020年11月27日 星期五 上午10时36分58秒10: 36:5820.11.27
•
做专业的企业，做专业的事情，让自 己专业 起来。2020年11月上 午10时36分20.11.2710:36Nov ember 27, 2020
• 3、四氟支座安装时应按标准要求在储油槽内添加5201硅
脂。
（二）四氟橡胶支座安装注意事项
• 四氟橡胶支座有多向活动和单向活动之分，单 向活动支座顺桥向位移量与多向活动支座相同， 横桥向位移量为顺桥向位移量十分之一，所以当 横桥向位移量不大时，可选择单向活动支座。
• 四氟滑板支座的安装施工方法与普通板式支座
5、支座中心线与主梁中心线应重合或平行，单向活动支座 安装时，顶板导向块和中间钢板的导向滑条应保持平行， 交叉角不得大于5′。
6、在桥梁实行体系转换要切割临时锚固装置时，应采取隔 热措施，以免损坏橡胶板和聚四氟乙烯滑板。
梁底调坡过头，导致支座转角过大
初始转角过大
顶起，塞入楔形钢板
楔形钢板
立模浇筑前拆了支座固定装置
一般设计使用方案
正交桥-----矩形支座 曲线桥、斜交桥及圆柱墩桥------圆形支座
四氟板式支座还可用作连续梁顶推及T梁横移的滑块。
二、支承垫石的设置
• 为了保证橡胶支座的施工质量，以及安装、调整、观 察及更换支座的方便，不管是采用现浇梁还是预制梁法施 工，不管是安装何种类型的板式橡胶支座，在墩台顶设置 支承垫石都是必要的。
• ⑶支承垫石顶面标高力求准确一致。尤其是一片梁的两个
或四个支座的支承垫石顶面应处于同一平面内，以免发生 偏压，初始剪切与不均匀受力现象。
三、普通板式橡胶支座的安装
（一）现浇梁橡胶支座安装施工程序
1、处理好支承垫石，如果支承垫石标高差距过 大，可以用水泥砂浆进行调整。
2、在支承垫石上按设计图标出中心，安装时橡 胶支座的中心与支承垫石中心线要吻合，以确保支座 就位准确。
（四）普通板式橡胶支座的安装注意事项
1、矩形支座短边应与顺桥方向平行安置，以利梁端转动。 若需要长边平行于顺桥向，必须通过转角验算。 2、圆形支座各向同性，安装时无需考虑方向性，只需将支 座圆心同设计位置中心点重合即可。为防止离心力下使梁 体横向移动，可设置横向挡块。 3、斜角支座在斜交桥上安装时，短边应平行于顺桥向，长 边应平行于墩台中心线，顺桥向与墩台中心线的斜交夹角 应与支座的锐角相符。 4、使用普通板式橡胶支座一般设有固定端与活动端之分； 使用等高支座时，上部构造的水平位移由同一片梁两端支 座的剪切变形共同完成，各承一半，也可用厚度较小的橡 胶支座作固定支座。 5、橡胶支座安装以春秋季节（年平均温度时）进行最佳。 如在最高或最低气温安装。则设计选用橡胶支座时可适当 增加高度，使其在极端高、低温时，上部构造的最大位移 量△L靠橡胶支座的单方向剪切变形来实现。即： △a -L支≥座0.5直h径0且或满短足边h0尺≤寸0.2。a，同其时中若h0支-支座座增橡加胶所层需总高厚度度不，能 满足h0≤0.2a时，则应采用四氟板式支座。
在施工支承垫石应注意几点事项：
• ⑴、支承垫石的平面尺寸大小应能承受上部构造荷载为宜，
一般长度与宽度应比橡胶支座大10cm左右。垫石高度应 大于6cm，以保证梁底到墩台顶面有足够的空间高度，用 来安放千斤顶，供支座调换使用。
