UPVC-排水管的安装

UPVC排水管安装施工方案1、室外管线施工测量（1）对于管道轴线、高程的测量仪器选用全站仪、经纬仪和自动水准仪。

所有测量仪器应经过校验合格后方可使用。

（2）依据设计单位提供的平面控制网点和有关水准网点的位置、编号及坐标和高程数据，建立测量导线控制点，以便确定管道的轴线和高程。

导线控制点应设在永久性构筑物上。

（3）依据测量导线控制点及设计施工平面图上标明的管道位置，用全站仪在地面上定出管道轴线或转折点，向外延伸一定距离在地面上钉出控制坐标桩；再用水平仪在管道变坡点栽上水平桩。

并在坐标桩和水平桩处设龙门板。

（4）根据管沟中心与宽度，在龙门板上钉上三个钉子，标出管沟中心与边线，然后拉线于钉子上，并在板上标出挖沟的深度。

最后用白灰沿着线绳放出开挖线（坡度的边沿线上）。

（5）管道中线定位完成后，应按施工用地的范围对地上、下障碍物进行核查。

并在施工图纸中标出测得的数据资料，应存档。

（6）管道试压前，应对管道系统的三通、弯头、管井等部位的坐标、高程进行复测，并按节点编号，据实填写测量成果记录，作为竣工原始资料。

（7）施工测量允许偏差须符合下表的规定。

（8）雨水管道开挖前，从道路中心线引出雨水管道中心线，按不同管径的沟槽宽度用白灰撒出下水道沟槽边线，然后开挖，使雨水管道的中线控制在质量标准范围内。

2、沟槽开挖2.1、管沟开挖根据图纸管线的分布和实际地质情况，拟采用人工配合机械开挖的方法。

人工填土层用机械开挖和人工开挖，分别采用１:0.25和1:0.33的放坡系数，开挖沟底宽，应比管道构筑物横断面最宽处侧加宽0.6米，以保证基础施工和管道安装有必要的操作空间，开挖弃土应随挖随运，以免影响交通；场地开阔处，开挖弃土应置于开挖沟槽上边线1.0米以外，以减少坑壁荷载，保持基坑壁稳定；沟槽开挖期间应加强标高和中线控制测量，以防超挖。

当人工开挖沟槽深度超过2.0米且地质情况较差时，需对坑壁进行支撑(详见沟槽开挖及支撑方案图)。

UPVC排水管安装方案一、材料准备1.UPVC排水管及配件：包括管道、弯头、三通、法兰、密封垫圈等。

2.工具：电动螺丝刀、切割刀、刷子、尺子、胶线等。

二、管道设计1.确定排水管道的走向和位置：根据排水需要，确定排水管道的走向和位置，包括主管道和支管道。

2.管道直径的选择：根据排水量大小和管道长度，选择合适的管道直径。

一般来说，直径较大的管道可以排放更多的废水。

3.管道斜度的确定：根据排水原理和排水量，确定管道的斜度，以确保水能够顺畅流动。

一般来说，每米管道长度的坡度应为0.5-1厘米。

三、管道安装1.准备工作：在安装前，确保工作区域干燥清洁，并准备好所需的工具和材料。

2.测量和标记：根据管道设计，使用胶线和尺子测量和标记管道安装位置，确保安装准确。

3.切割管道：使用切割刀沿着标记线切割管道。

切割时要保证切口平整光滑。

4.清洁管道：使用清洁刷和清洁剂清洁管道内壁，确保无污垢和杂质。

5.抹胶处理：在管道切口处涂抹胶水，确保密封效果，并将管道插入配件中。

6.接头固定：使用电动螺丝刀拧紧配件的螺丝，将管道和配件固定好。

注意不要过度拧紧，以免损坏管道。

7.检查和测试：完成一段管道的安装后，仔细检查管道连接是否牢固，并进行压力测试，确保没有漏水。

8.完善排水系统：根据实际需要，安装排水口、下水道等配件，完善排水系统。

四、注意事项1.安全操作：在安装过程中，要注意使用合适的个人防护装备，如手套和护目镜，以防止意外伤害。

2.合理设计：在管道设计和安装时，要根据实际情况和需求，合理选择管道直径和坡度，确保排水畅通。

3.注意细节：在管道安装过程中，要注意细节，如切割口的平整度、接口的密封性等，以确保安装质量。

4.定期维护：UPVC排水管安装完成后，定期进行维护，如清洗管道、检查漏水等，以延长使用寿命。

总结：UPVC排水管是一种常见的排水系统，其安装需要按照一定的步骤和要求进行。

合理设计、仔细操作和定期维护，可以确保排水系统的正常运行和安全使用。

UPVC排水管施工方案UPVC（Unplasticized Polyvinyl Chloride）是一种常用的建筑材料，用于制造排水管道和管件。

它具有高耐腐蚀性、抗老化性、耐高温性和低维护成本等特点，被广泛应用于建筑领域。

以下是一个UPVC排水管施工方案，包括施工步骤、所需材料和注意事项。

施工步骤：1.准备工作：确定排水管道的走向和连接点，在需要进行排水的区域进行挖掘，并确保挖掘底部平整。

2.安装主管：首先安装主管，即排水管道的主要线路。

将主管剪成合适的长度，并使用适配件将其连接在一起。

使用UPVC胶水将连接点粘合在一起，确保连接牢固。

3.安装支管：根据需要，在主管上打孔并安装支管。

同样地，将支管和主管用适配件连接在一起，并使用胶水固定连接点。

4.安装排水口和检查孔：根据需要在合适的位置安装排水口和检查孔。

确保连接点牢固，并确保排水口和检查孔的位置符合设计要求。

5.进行水密测试：完成所有管道的安装后，进行水密测试以确保管道连接处没有漏水。

将管道封口并将水注入主管，观察是否有漏水现象。

6.埋土回填：通过将挖出的土壤回填到挖掘区域，将排水管道完全埋入地下。

所需材料：1.UPVC排水管道：根据需要确定所需的管道直径和长度。

2.适配件：用于连接主管、支管、排水口和检查孔等连接点的配件。

3.UPVC胶水：用于固定连接点，确保连接牢固。

4.封口材料：用于进行水密测试时封闭管道端口。

5.挖掘工具：用于挖掘土壤和确保挖掘底部平整。

注意事项：1.在进行施工前，确保掌握相关的安全知识和操作规范，以保障工人的安全。

2.根据设计要求进行施工，确保排水管道的走向、连接点和位置与设计一致。

3.使用高质量的UPVC管道和配件，以确保其耐腐蚀、抗老化和耐高温的性能。

4.在连接管道时，确保使用适量的UPVC胶水，并确保胶水充分固化，以确保连接点的牢固性。

5.在进行水密测试时，确保管道端口密封严密，并小心操作以避免伤害和漏水。

6.在埋土回填时，确保土壤充分填实，并避免管道受到额外的压力和损坏。

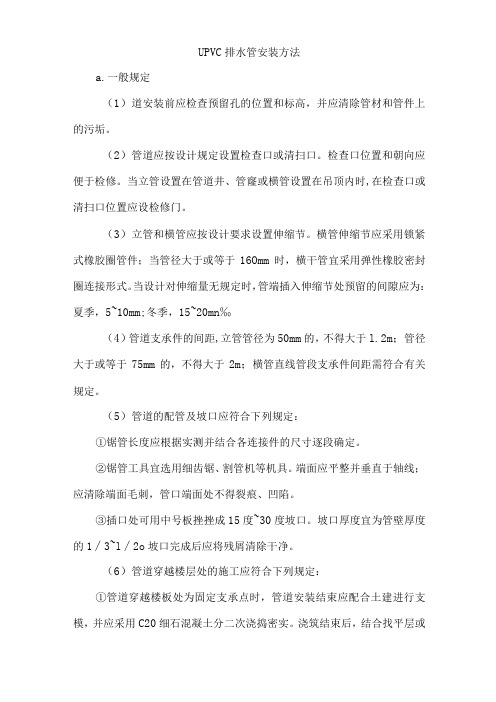

UPVC排水管安装方法a.一般规定（1）道安装前应检查预留孔的位置和标高，并应清除管材和管件上的污垢。

（2）管道应按设计规定设置检查口或清扫口。

检查口位置和朝向应便于检修。

当立管设置在管道井、管窿或横管设置在吊顶内时,在检查口或清扫口位置应设检修门。

（3）立管和横管应按设计要求设置伸缩节。

横管伸缩节应采用锁紧式橡胶圈管件；当管径大于或等于16Omm时，横干管宜采用弹性橡胶密封圈连接形式。

当设计对伸缩量无规定时，管端插入伸缩节处预留的间隙应为：夏季，5~10mm;冬季，15~20mn‰（4）管道支承件的间距,立管管径为50mm的，不得大于l.2m；管径大于或等于75mm的，不得大于2m；横管直线管段支承件间距需符合有关规定。

（5）管道的配管及坡口应符合下列规定：①锯管长度应根据实测并结合各连接件的尺寸逐段确定。

②锯管工具宜选用细齿锯、割管机等机具。

端面应平整并垂直于轴线；应清除端面毛刺，管口端面处不得裂痕、凹陷。

③插口处可用中号板挫挫成15度~30度坡口。

坡口厚度宜为管壁厚度的1∕3~l∕2o坡口完成后应将残屑清除干净。

（6）管道穿越楼层处的施工应符合下列规定：①管道穿越楼板处为固定支承点时，管道安装结束应配合土建进行支模，并应采用C20细石混凝土分二次浇捣密实。

浇筑结束后，结合找平层或面层施工，在管道周围应筑成厚度不小于20mm,宽度不小于30mm的阻水圈。

②管道穿越楼板处为非固定支承时，应加装金属或塑料套管，套管内径可比穿越管外径大10~20mm,套管高出地面不得小于50mm。

③管径大于或等于UOmm的横支管与暗设立管相连时，墙体贯穿部位应设置阻火圈或长度不小于30Omm的防火套管，且防火套管的明露部分长度不宜小于20Omm。

b.管道粘接的要求（1）管材或管件在粘合前应将承□内侧和插口外侧擦拭干净，无尘砂与水迹。

当表面沾有油污时，应采用清洁剂擦净。

（2）管材应根据管件实测承口深度在管端表面划出插入深度标记。

UPVC排水管安装方案UPVC（聚氯乙烯不可塑化物）排水管是一种常用的排水系统，具有耐腐蚀性、耐化学性、耐高温性和耐高压性等优点。

下面是一份UPVC排水管的安装方案，供参考。

1.准备工作首先，确定排水管的安装位置和路径。

根据建筑物的结构和功能需要，确定排水管的布置方案，包括主管道、支管道和分水器的位置。

其次，购买所需的UPVC排水管材料和配件。

根据实际需求选择合适的管径和配件，确保安装的正常运行。

最后，准备所需的工具和安装辅助材料，包括切割工具、胶水、密封胶带、电锯等。

确保工具的质量和使用安全。

2.安装主管道首先，将主管道沿着预定的路径安放在地面或墙壁上，并使用支架或卡扣固定。

确保管道的坡度适当，以保证排水的顺畅。

然后，根据需要使用切割工具将管道切割成所需的长度。

尽量减少接头的数量，同时确保切割的平整和密封性。

接下来，使用胶水和密封胶带将管道连接起来。

先在管道的一端涂抹胶水，然后将接头插入，并用力旋转几秒钟以确保牢固连接。

用密封胶带在接头处包裹，以防止漏水。

最后，安装盖板或检查井盖，确保盖板牢固且平整。

3.安装支管道和分水器首先，根据预定的位置将支管道连接到主管道上。

使用相同的方法和材料连接支管道，确保连接牢固和密封。

然后，将分水器连接到支管道上。

使用胶水和密封胶带将分水器连接到支管道，确保连接牢固和密封。

根据需要安装分水器和检查井，以便日后的检修和维护。

最后，根据实际需要和安全要求，进行必要的测试和检查。

使用水或压力检测设备测试系统的密封性和可靠性。

确保系统可以正常运行并符合相关标准和规范。

4.安装附件和维护根据需要安装排水系统的附件，如排气阀、降噪管等。

确保附件连接牢固和密封，以提高排水系统的功能和效果。

此外，定期检查和维护排水系统。

清除管道中的堵塞物，定期清洗和保养系统，以确保系统的正常运行和延长使用寿命。

总结：UPVC排水管的安装需要经过仔细的规划和准备工作。

正确的安装方案和专业的施工方法是确保排水系统顺畅运行和使用寿命的关键。

UPVC承压塑料排水管道安装施工工艺方法一、工艺流程安装准备→预制加工→干管安装→立管安装→支管安装→卡件固定→封堵洞口→闭水试验→通水试验→通球试验→竣工验收。

二、施工方法1、安装准备材料准备：UPVC塑料管内外表层应光滑、无气泡、裂纹，管壁厚薄应均匀致，直管段挠度不大于1%，管件造型应规矩、光滑、无毛刺；所购材料必须有合格证件；选用胶水与管材、管件应是同一生产厂家。

工具准备：手电钻、电锤、钢锯、铣口器、活扳手、手锤、水平尺、线坠等。

2、预制加工根据图纸并结合实际情况，按预留口位置测量尺寸，绘制加工图。

根据草图量好管道尺寸，进行断管，断口平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣15度角。

粘接前应对承插口先做插入试验，不得全部插入，一般为承口深度的3/4。

试插合格后，用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动，以利粘接剂分布均匀，约30秒至1分钟即可粘接牢固，粘牢后立即将溢出的粘接剂擦拭干净，多口粘接时注意预留口方向。

3、UPVC排水干管的安装根据设计图纸要求坐标、标高，预留槽洞或预埋套管。

采用支、吊、托支架时，应按设计要求的坐标、标高及坡向作好支架。

UPVC塑料排水管横管上支架设置必须符合下表规定，且支架间距均匀，布置美观。

干管施工条件具备时，将预制加工的管段，按编号运至安装部位，各管段粘连时，必须按粘连工艺依次进行。

全部粘连后管道要直且坡度均匀，各预留口位置准确，最后把各预留口封严，以防杂物掉入管内而堵管。

当UPVC塑料排水管道直线管段距离大于下表所规定的数值时，应设置检查口或清扫口，以便日后维修方便。

UPVC塑料排水干管纵横方向的弯曲允许偏差为：每1米允许偏差为1.5mm，全长25米以上允许偏差为不大于38mm。

4、排水立管的安装按设计坐标要求将洞口预留，尺寸准确.将已预制好立管段运到安装部位，按编号进行粘接连接，调整好立管垂直度，并固定好支架。

立管最低层和最高层必须设置检查口，以后每隔六层设一个，中心距地为1000mm；立管每层设伸缩节一个，安装应预留膨胀量10～20mm，并顺水流方向安装；立管上支架高度为1.5～1.8m为宜，支架与管道接触紧密；立管安装完毕后，应检查三通口标高是否符合要求，无误后即可堵洞，并把甩口封堵严密。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

室内UPVC排水管道安装技术交底本次施工的内容为凤鸣小区公租房项目中1#楼（29F）、2#（28F）楼标准层住宅、商业、管道竖井排水管道及配件安装。

执行标准为《建筑给排水及采暖工程质量验收规范》GB-2002.本次交底的内容为UPVC室内排水管道的安装。

在施工准备方面，管材要求为硬质聚氯乙烯（UPVC），卫生间选用加强型实壁螺旋消音排水管（12肋型），厨房、阳台及管道竖井选用实壁螺旋消音排水管（6肋型）。

所用粘接剂应是同一厂家配套产品，并与卫生洁具连接相适宜，并有产品合格证。

管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。

直管段挠度不大于1%。

管件造型应规矩、光滑，无毛刺。

承口应有梢度，并与插口配套。

其它材料包括粘接剂、卡件、螺栓、螺母、肥皂等。

主要工具包括冲击钻、切割机（或手锯）、活扳手、手锤、螺丝刀、水平尺、钢卷尺、毛刷、棉布、线坠、墨斗、人字梯等。

作业条件要求管道穿越结构部位的孔洞和套管均已预留完毕，坐标、标高正确。

沿管线安装位置的模板及杂物清理干净，安装场地无障碍物，托吊卡件均已安装牢固，位置正确。

室内弹出房间尺寸线及准确的水平线。

施工工艺流程为安装准备→预制加工→立管安装→支管安装→卡件固定→封口堵洞。

预制加工时，根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。

根据草图量好管道尺寸，进行断管。

断口要平齐，用铣刀或刮刀除掉断口内外毛刺。

立管安装时，先将立管放置在安装位置上，然后用卡件将其固定。

支管安装时，根据图纸要求和实际情况，测量支管长度，进行断管，然后用卡件将其固定在立管上。

最后进行卡件固定和封口堵洞的工作。

5.6 阻火圈安装：在高层建筑内，塑料排水管道应在明敷立管穿越楼层的贯穿部位下方设置阻火圈。

5.7 UPVC排水管支吊架安装要求：UPVC排水管道支吊架的最大间距应符合下表的规定：排水塑料管道支吊架最大间距（单位：mm）管径（mm）立管横管50 1.2 0.575 1.5 0.75110 2.0 1.10125 2.0 1.30160 2.0 1.65.8 UPVC排水管道坡度安装要求：UPVC排水水平干管管道的坡度必须符合下表的设计要求：生活污水塑料管道坡度项次 1 2 3 4 5管径（mm） 50 75 110 125 160坡度（‰）＞25 ＞15 ＞12 ＞10 ＞75.9 UPVC排水管道试验：安装完UPVC排水管道后，水平干管管道必须进行闭水试验，灌水高度不低于上一层的检查口下沿。

upvc排水管施工方案UPVC排水管施工方案一、施工准备工作1. 确定排水管线的走向和布局，并在施工现场进行设置。

2. 准备好所需的工具和器材，包括UPVC排水管、管道支架、弯头、三通、法兰等。

3. 清理施工区域，确保没有障碍物和杂物。

4. 对施工现场进行安全检查，并采取必要的安全防护措施。

二、施工步骤1. 安装管道支架：根据设计要求，在墙壁或屋顶上安装管道支架，用于支撑UPVC排水管。

2. 切割管道：根据实际需要，使用切割工具将UPVC排水管切割成合适的长度。

3. 安装弯头和三通：将切割好的UPVC排水管与弯头和三通连接，并使用胶水进行固定。

4. 连接法兰和阀门：根据需要，将法兰和阀门连接到UPVC排水管的末端，并进行密封处理。

5. 进行检查和测试：完成一段管道的安装后，进行检查和测试，检查是否有泄漏或破损的情况，并确保排水正常。

6. 完善施工细节：根据设计要求，对UPVC排水管进行细节处理，如安装管道支架、接头防水处理等。

三、安全注意事项1. 施工现场要有专人负责监督和指挥，确保工作安全进行。

2. 使用切割工具时要小心操作，避免受伤。

3. 在进行密封处理时，要使用专业的密封胶和密封带，确保安全性能。

4. 在施工过程中，遵循相关安全规范和操作规程，如佩戴安全帽、眼镜等防护用品。

5. 施工结束后，清理施工现场并检查是否有遗漏或未处理的问题。

通过以上施工方案，能够有效地进行UPVC排水管的安装和施工，确保排水系统的正常使用，并提高工程的质量和安全性。

同时，施工过程中要注重细节处理，确保每一步骤的正确性和完整性，以提高工程的整体性能和使用寿命。

UPVC塑料排水管1、预制加工根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。

根据草图量好管道尺寸，进行断管。

断口要平齐，用铣刀或刮刀刮掉断口内外飞刺，外棱铣出15°。

粘接前应对承插口先插入试验，不得全部插入，一般为承口的3/4深度。

试插合格后，用棉布将承插口需粘接部位的水分，灰尘擦拭干净。

如有油污需用丙酮除掉。

用毛刷涂抹粘接剂，先涂抹承口涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动，粘接剂分布均匀，约30-60即可粘接牢固。

粘牢后立即将溢出的粘接刘擦拭干净。

多口粘接时应注意预留口方向。

2、干管安装首先根据设计图纸要求的坐标、标高预留槽洞或预埋套管。

埋入地下时，按设计坐标、标高、坡向、坡度开挖槽沟并夯实。

采用托吊管安装时应按设计坐标、标高、坡向做好托、吊架。

施工条件具备时，将预制加工好的管段，按编号运至安装部位进行安装。

各管段粘连时必须按粘接工艺依次进行。

全部粘连后，管道要直，坡度均匀，各预留口位置准确。

安装立管需装伸缩节上沿距地坪或蹲便台700—100mm。

干管安装完后应做闭水试验，出口用充气橡胶堵闭，达到不渗漏、水位不下降为合格。

地下埋设管道应先用细砂回填至管上皮100mm，上覆过筛土，夯实时勿碰损管道。

托吊管粘牢后再按水流方向找坡度。

最后将预留口封严和堵洞。

3、立管安装首先按设计坐标要求，将洞口预留或后剔，洞口尺寸不得过大，更不可损伤受力钢筋。

安装前清理场地，根据需要支搭操作平台。

将已预制好的立管运到安装部位。

首先清理已预留的伸缩节，将锁母拧下，取出U形橡胶圈，清理杂物。

复查上层洞口是否合适。

立管插入端应先划好插入长度标记，然后涂上肥皂液，套上锁母及U形橡胶圈。

安装时先将立管上端伸入上一层洞口内，垂直用力插入至标记为止（一般预留胀缩量为20－30mm）。

合适后即用抱卡紧固于伸缩节上沿。

然后找正找直，并测量顶板距三通口中心是否符合要求。

穿楼板的管段须做防水处理，无误后即可堵洞，并将上层预留伸缩节封严。

UPVC塑料排水管安装施工方法及要点1.施工准备：在进行UPVC塑料排水管安装之前，首先需要做好施工准备工作。

包括准备所需的材料和工具，检查排水系统的设计图纸，确保所有零件的完整性和质量。

2.管道设计：根据建筑物的布局和排水需求，设计合理的排水管道系统。

确定主要排水枢纽，如污水管道、雨水管道以及其它附属管道等。

根据设计图纸，确定管道的尺寸和长度，并标明安装的位置和倾斜度。

3.安装位置的准确测量：使用测量工具，准确测量和标记出排水管道的安装位置。

确保管道能够与其他建筑结构良好地连接。

4.切割管道：根据测量好的尺寸，使用专用切割工具或锯片将UPVC塑料排水管切割成所需的长度。

在切割过程中，要确保切割面光滑平整，以便与其他管道或管件连接。

5.预装管件：在安装管道之前，先进行预装管件。

根据设计图纸和管道拓扑，将管道与管件合并，并使用胶水或密封胶条进行固定。

确保每个连接处都牢固可靠，不易漏水。

6.管道安装：将预装好的管道放入安装位置，并与其他管道或管件相连接。

使用胶水或胶垫进行密封，确保连接处紧密贴合。

根据管道的倾斜度确定正确的安装位置。

7.管道固定：在管道的特定位置，使用固定夹或支架将管道固定在建筑物的墙壁或屋顶结构上。

确保管道固定牢固，不会松动或下垂。

8.测试和调整：在完成管道安装之后，进行排水系统的测试。

使用试水或清洁水进行测试，并观察管道是否有漏水情况。

根据需要进行调整，以确保排水系统的正常运行。

9.排水管维护：完成安装后，定期检查和清洁排水管道，以确保其畅通无阻。

避免将固体物质和化学物质倒入排水系统中，以避免堵塞和损坏。

1.使用高质量的UPVC塑料排水管材料和配件，确保其耐腐蚀和耐磨损的性能。

2.要确保管道的倾斜度和安装位置符合设计要求，以确保排水的顺畅和防止倒流。

3.在安装管道之前，要对材料和工具进行检查，确保其质量和完整性。

4.在安装过程中，要注意管道连接的牢固性和密封性，避免漏水和渗漏。

5.确保管道的固定牢固可靠，不会因为震动或重力而松动或下垂。

UPVC排水管安装施工方案及工艺方法UPVC（Unplasticized Polyvinyl Chloride）是一种非塑化的聚氯乙烯材料，常被用于建筑物的排水系统。

以下是UPVC排水管安装施工方案及工艺方法的详细描述。

1.施工前准备-确定设计方案和施工图纸，包括管道走向、连接方式和接口位置。

-检查施工现场，清除杂物和障碍物，确保施工区域的安全和通畅。

-检查所需材料和设备的数量和质量，包括UPVC排水管、弯头、T型接头、胶水、切割工具和焊接机等。

2.排水管道的安装-根据设计图纸和要求进行排水管道的布线，标记管道走向和接口位置。

-使用切割工具将UPVC管道切割成所需长度，注意保持切割口平整和垂直。

-使用钢丝刷清理管道连接口，确保表面干净，以利于后续的粘接。

-使用胶水均匀地涂抹在管道连接口上，确保涂覆面积充分。

-将管道按照设计要求进行连接，保持接口处紧密连接。

对于长距离管道，可使用T型接头和胶水进行补强。

3.弯头和连接件的安装-使用切割工具将UPVC弯头切割成合适的角度，确保其与管道连接紧密。

-使用胶水均匀地涂抹在弯头和管道连接口上，确保涂覆面积充分。

-将弯头按照设计要求插入管道连接口，并使其保持固定。

-对于T型接头和其他连接件，同样使用胶水进行涂抹和连接。

4.焊接-使用焊接机对UPVC排水管进行焊接。

首先将管道两端的连接口加热至软化状态。

-快速将两个焊接接口连接在一起，并施加适当的压力，确保焊接接口固定。

-等待焊接接口冷却和固化，确保焊接质量和强度。

5.检查和测试-完成UPVC排水管道的安装后，进行系统的检查和测试，以确保其正常运行。

-检查排水管道的连接是否牢固，是否有漏水和渗漏现象。

-使用水进行测试，向排水管道注入适当量的水，观察排水是否顺畅和快速。

-如果发现问题，进行修复和调整，直到排水系统正常工作。

6.系统保养-完成UPVC排水管道的安装和测试后，进行系统的保养和维护。

-定期清理排水管道，清除堵塞物和杂物，确保排水通畅。

塑料管道（UPVC管）铺设安装施工方案1、概述1）225—D400排水管采用UPVC管，环刚度28KN∕∏Λ橡胶圈接口。

2、UPVC管管道安装（1）UPVC管施工环境温度宜在-40〜60℃。

（2）管道配管可用电锯切割，但端面必须垂直平整，不应有损坏。

（3）管道连接采用热收缩带连接，施工操作如下：a、热收缩带连接时应清洁对齐管材的两端表面，保证连接部位的干净，然后将需要连接的管两端水平对齐。

b、将热收缩带套在管材的一端，并用加热工具对管材连接处进行预热。

c、把UPVC管密封带放在预热连接处粘合起来。

d、将热收缩带移至连接处，使管材连接缝位于热收缩带的中心位置，并加以固定。

e、用加热工具对热收缩带先从中心部位上下均匀加热，再左右向外进行加热。

加热以热收缩带收缩紧贴在管壁，且两边有少许粘胶流出为宜，加热时不可集中过分加热，以防烧穿热收缩带。

f、进行冷却,冷却时间约为15min0（4）为防接口合拢时已敷设管道轴线位置移动，需采取稳管措施。

具体方法可在编织袋内灌满黄砂。

封口后压在已敷设管道的顶部。

具体数量视管径大小而异。

管道接合后，应复核管道的高程和轴线使其符合要求。

（5）管道安装作业中，必须保证沟槽排水畅通，严禁水泡沟槽。

雨季施工应采取防止管材漂浮措施。

管道安装结束尚未填土时，一旦遭到水淹，应进行管中心线和管底高程复测及外观检查,如发生为宜、漂浮和拔口现象,应返工处理。

3、UPVC管与检查井的连接管道与检查井的连接采用中介法。

中介法做法为先用毛刷或棉纱将管壁的外表面清理干净,然后均匀地涂一层塑料粘结剂，紧接着在上面撒一层干燥的粗砂,固化10-20min,即形成表面粗糙的中介层。

中介层的长度与检查井的壁厚相同。

（1）施工前将与检查井接合部位的管道预先用能与管材良好粘结的塑料粘结剂和粗砂做成中介层，然后用水泥砂浆砌入检查井井壁内。

（2）管道位于软土地基或低洼、沼泽、地下水位低的地段时，与检查井宜采用短管连接。

UPVC排水管安装1、技术准备、确定各配件材料施工图纸中往往不能全面反映工程的实际情况，特别是局部的做法及详图等设计院往往仅标明参照相应规范及标准图集，这就要求现场施工人员必须在熟悉图纸的基础上结合规范及标准图集的内容，确定现场实际应该采用的施工工艺及相应的材料、机具。

①检查口的安装（所有检查口均距楼板面1m）：②伸缩节的安装：③立管消能装置的安装④H管件的安装通气立管与排水立管每3层设置一个H管件，与检查口安装在同层。

其H管件的上边缘与同层伸缩节的下边缘相距100mm。

⑤三通的安装⑥存水弯的安装毛坯房台柱盆、洗菜盆预留的U-PVC排水管应设S型存水弯；所有卫生间地漏、洗衣机地漏排水管和浴缸排水管均应设S型存水弯；阳台排水地漏均设P型存水弯；存水弯有效水封深度不得小于50mm；侧排地漏不装设存水弯。

⑦通气帽的确定：本工程屋顶不能上人，均高出楼面600mm。

⑧地漏的确定2．定位放线根据万科的技术规范，各排水口预留尺寸如下：3．支架制作安装立管支架采用专用的成品管卡，本楼标准层层高H＝3m，在层间的中间位置安装一个成品镀锌包胶支架，当层高H>4m（首层商铺和大堂），应在层间均匀安装2个以上的支架;立管支架的最大间距如表(单位:mm):横管支架水平管支架之间的最大间距如表（单位：mm）：平面图立面图4．管道安装量好长度后用钢锯切断管道，去除管口毛刺，清洁管材承接口外壁及管配件内壁，用毛刷沾上UPVC 溶剂，均匀涂刷管接口表面，然后将管材插入管件中。

静置2~3分钟，待溶剂挥发后即可进行下一道工序。

APVC-U管t/3~t/2t15～30A结点大样PVC－U承插管5．套管制作安装①本工程规定：穿楼板的排水立管、雨水立管安装钢制套管；穿屋面安装钢制防水套管。

管道穿地下室侧壁安装柔性防水套管，套管尺寸比管道大2号。

防水翼环宽度为50mm ，见图示。

穿楼面（Ⅱ型）穿屋面（Ⅱ型）穿地下室柔性防水套管安装②钢制套管安装：根据所穿构筑物的厚度及管径尺寸确定套管规格、长度，下料后套管内刷防绣漆一道。

室内UPVC塑料排水管道安装施工方案适用于民用及一般工业建筑室内生活排水、雨水及有酸碱性的排水管道安装，也可用于工业排水管道安装（考虑材料耐化学性和耐热性能，以及满足需要情况下）。

一、材料要求1管材为硬质量氯乙烯（UPVC）。

所用粘接剂应是同一厂家配套产品，应与卫生洁具连接相适宜。

管材、管件防、火套管、阻火圈应有检验试验报告、产品生产许可证明、产品合格证及说明书。

2管材、管件内外表层应光滑，无气泡、裂纹，管壁厚度符合相关生产标准且薄厚均匀，色泽一致，管材直段挠度应不小于1％。

管件造型应规矩、光滑、无毛刺，承口应有度与管材外径插口配套。

3其他材料：粘接剂、卡架、型钢、圆钢、镀锌螺栓应符合相关质量要求，并满足使用要求。

二、主要机具砂轮锯、手锯、铣口器、钢刮板、板锉、手电钻、冲击钻、活搬手、手锤、水平尺、套丝板、毛刷、线坠、棉纱等。

三、作业条件1埋设管道，应挖好槽沟，槽沟要平直，必须有坡度，沟底夯实。

2暗装管逆（包括设备层、竖井、吊顶内的管道）首先应核对各种管道的标高、坐标的排列有无矛盾。

预留孔洞、预埋件已配合完成。

上建模板已拆除，操作场地清理干净，安装高度超过3.5m应搭好架子。

3室内明装管道要与结构进度相隔二层的条件下进行安装。

室内地平线应弹好，初装修抹灰工程己完成。

安装场地无障碍物。

室内地平线已弹好。

四、操作工艺(一)工艺流程：(二)预制加工：根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。

根据草图量好管道尺寸，进行断管。

断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15°角。

粘接前应对承插口先插入试验，不得全部插入，一般为承口的3/4深度。

试插合格后，用棉布将承插口需粘接部位的水分、灰尘擦拭干净。

如有油污需用丙酮除掉。

用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动，以利粘接剂分布均匀，一约30～60min即可粘接牢固。

粘牢后立即将溢出的粘接剂擦拭干净。

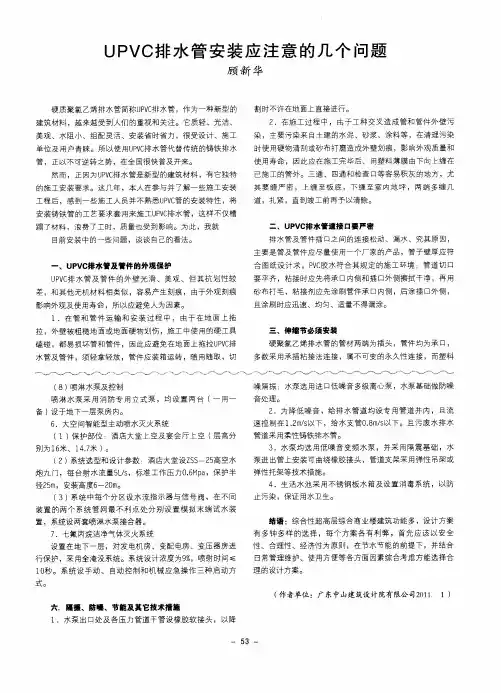

upvc排水管的安装
upvc又称硬pvc，或者pvc-u。

upvc水管分为给水管和upvc排水管。

两种水管根据要求不同，所使用的胶水也不一样。

排水管可以用给水胶水，但给水管不能用排水胶水。

给水水管要求承载一定的压力，对胶水要求更严格，对链接质量有更高的要求，相对来说，排水管压力小，甚至没有压力，对于链接要求相对来说要低一些。

1 先把upvc管材和管件的连接面用软布擦拭干净，不能有尘土、杂志，不能带有油污和水渍。

2 把upvc水管和管件连接面均匀的涂抹上胶水（作为排水管的可以用排水胶水，也可以用给水胶水，最为给水用的，不能使用排水胶水，只能使用给水胶水)。

3 把upvc管插入管件中用力压紧。

upvc管件在在设计生产过程中，已经做了技术处理，管件的内端小于外端，插入管件后，压得越紧，粘合越牢固。

4 擦去多余溢出的胶水，安装完成。

注意：由于不同厂家生产的管件管材规格型号不同，管件与管材链接时会出现过松过紧的问题，出现这样的问题，排水管出现过松的现象，可在胶水中适当的添加树脂粉，要在给水中出现这样的问题，只能更换管材或者管件。

山东寿光恒通塑胶有限公司。
