双绞线的应用

双绞线应用及抗干扰分析【摘要】双绞线是计算机接入网络中不可缺少的传输介质，所以我们有必要对双绞线有一个较完整的认识，才能在生产实践中正确的应用。

【关键词】双绞线信号双绞线是一种大家都很熟悉的，在很多方面都得到广泛应用的电信号传输介质。

它是由两条互相绝缘的铜导线按一定密度的螺旋结构绞合成绞线对。

线对绞合的结果，降低了外界电磁场对双绞线的干扰以及双绞线线对之间的串扰，使传输线的特性阻抗能保持恒定。

随着计算机通信网的迅猛发展，在网上的商业应用和多媒体等服务也得以迅猛推广。

要享受网上的各种服务，用户的计算机必须以某种方式接入网络，而双绞线是计算机接入网络中不可缺少的传输介质，所以我们有必要对双绞线有一个较完整的认识，才能在生产实践中正确的应用。

1 双绞线分类1.1 双绞线按制作工艺可分为非屏蔽双绞线和屏蔽双绞线非屏蔽双绞线，线芯是八根相互绝缘的铜线两两对绞组成，线对之间也进行了相应的绞合。

外部环绕一层塑料外皮。

这种线有一定的抗干扰性能，价格便宜，可以满足一般的要求。

屏蔽双绞线与非屏蔽双绞线的区别是在绞线与外皮之间加了一层铜丝网或金属制成的屏蔽，这种线外形较粗，抗干扰性好，传输品质佳，价格当然也较贵。

屏蔽双绞线实际上是铝箔屏蔽双绞线、铝箔铜网双层屏蔽双绞线和独立屏蔽双绞线的统称。

（1）铝箔屏蔽双绞线用铝箔做成屏蔽层，在铝箔屏蔽层和内层聚酯塑料皮之间有一根消耗导线。

在屏蔽层外是电缆外皮。

（2）铝箔铜网双层屏蔽双绞线用铝箔和铜网构成屏蔽层。

其提供了比铝箔屏蔽双绞线更好的电磁屏蔽特性。

（3）独立屏蔽双绞线中，每一个线对的外面都包上了铝箔屏蔽层，在最外面又包以铜网屏蔽层，这种结构不仅能够有效的阻止外界电磁源的干扰，也使线对间的串扰得到了有效的控制。

1.2 双绞线按传输速率来分为3类、4类、5类和超5类等四种3类与4类只适用于10M以太网，5类用于100M快速以太网，超5类则用于1000M的网络。

以太网中的10M、100M是指网络每秒中可以传输多少位数据，而每8位数据就是一个字节。

简述传输介质的分类及应用传输介质是指在计算机网络中传递数据的物质媒介，根据其物理性质和传输能力的不同，可以将传输介质分为有线传输介质和无线传输介质。

有线传输介质主要包括双绞线、同轴电缆和光纤等。

双绞线是一种常见的传输介质，它由一对绝缘导线紧密地绕合在一起构成。

根据绞合的方式和材料的不同，可以将双绞线分为屏蔽双绞线（STP）和无屏蔽双绞线（UTP）。

屏蔽双绞线在外部加上一层金属屏蔽，可以有效地减少外部电磁干扰，提高数据传输的稳定性；无屏蔽双绞线则不带金属屏蔽，主要适用于传输距离较短、干扰较小的应用场景。

双绞线广泛应用于局域网（LAN）和广域网（WAN）中，例如以太网的连接就常常使用双绞线。

同轴电缆是由一个中心导体、一个绝缘层、一个金属屏蔽和一个外层绝缘层组成。

同轴电缆适用于较长距离的数据传输，具有较好的抗干扰能力和传输速率。

它主要应用于电视信号传输、电缆电视和通信系统等。

光纤是利用光的传输特性来传递数据的一种介质。

光纤由一个芯心和一个折射率较低的包层构成，通过内部的反射使光信号保持在纤芯中传输。

光纤具有很高的传输速率、大的传输容量和较远的传输距离，抗干扰能力较强。

它被广泛应用于长距离通信和高速互联网接入。

无线传输介质指的是通过无线电波、红外线或者其他无线传播媒介来传输数据的介质。

常见的无线传输介质有无线局域网（WLAN）、蓝牙、红外线和卫星通信等。

无线局域网是一种使用无线电波代替传统有线局域网进行数据传输的技术。

它适用于宽范围的无线覆盖和移动性要求较高的场景，例如办公室、机场、图书馆等。

蓝牙则是一种短距离无线通信技术，主要用于设备之间的数据传输。

它广泛应用于耳机、鼠标、键盘等无线设备。

红外线适用于近距离传输，例如红外线遥控器、红外线传输数据等。

卫星通信则利用地面与卫星之间的无线电波来进行数据传输，适用于远距离通信和无线网络覆盖。

总体来说，有线传输介质适用于传输距离短、干扰较少的应用场景，而无线传输介质适用于传输距离长、移动性要求高的场景。

双绞线的特点及应用环境双绞线是一种用于传输电子信号的电缆。

它由两股绝缘铜线紧密绞合而成，这种绞合结构可以有效地减少外界干扰和信号损失。

双绞线的特点和应用环境有以下几个方面:1. 抗干扰性强:双绞线的两根导线绕成绞合结构后，可以大大减少外界干扰对传输信号的影响。

这是因为当外界电磁波干扰双绞线时，两根绞线中的电流方向相反，造成的磁场相互抵消，从而减少了干扰的影响。

这种特性使得双绞线能够在复杂的电磁环境中稳定传输信号。

2. 传输距离远:双绞线的导线采用铜线制成，具有较低的电阻和电容，能够有效地延长传输距离。

双绞线不仅可以应用于近距离的局域网传输，还能够应用于远距离的广域网传输。

尤其是高质量的双绞线，传输距离可以达到几百米甚至上千米。

3. 传输速率高:双绞线的传输速率通常较高，可以满足现代网络传输的需求。

根据双绞线的不同规格，其传输速率可以达到几百Mbps 至几Gbps。

这使得双绞线在高速数据传输和宽带接入领域有着广泛的应用。

4. 成本低廉:与其他传输介质相比，如光纤等，双绞线的制造成本相对较低，安装和维护成本也相对较低。

这使得双绞线成为广泛应用于各种场景的经济实用的传输介质。

双绞线的应用环境主要包括以下几个方面:1. 局域网(LAN):双绞线广泛应用于局域网中。

局域网是指在有限的范围内（如公司、学校、住宅等），用于连接计算机和其他设备的网络。

双绞线作为局域网的主要传输介质，可以满足大量数据传输的需求。

常见的局域网标准，如Ethernet和Fast Ethernet 等，都使用双绞线作为物理层传输介质。

2. 广域网(WAN):除了局域网，双绞线也可以应用于广域网中。

广域网是连接多个局域网和远程地区的计算机网络。

双绞线可以作为广域网的传输介质，通过连接网络设备和电信运营商的设备，实现远程通信和数据传输。

3. 电话线路:双绞线也广泛用于电话线路的传输。

电话线路是指用于传输语音和传真等通信信号的连线系统。

双绞线在电话线路中起到了传输和保护信号的作用，保证通话的质量和稳定性。

双绞线、同轴电缆和光纤是常见的传输介质，它们各具特点和适用范围。

本文将对这三种传输介质的特点进行比较分析，以便读者更好地了解它们的优劣势和适用场景。

一、双绞线的特点1. 由两条绝缘导线以一定的扭绞方式组成，可分为屏蔽双绞线和非屏蔽双绞线两种。

2. 优点：价格低廉，安装方便，适用于大多数办公室和家庭网络环境；抗干扰性能较好。

3. 缺点：传输距离较短，传输带宽有限，适用于低速数据传输；受到外界干扰影响较大。

二、同轴电缆的特点1. 由中心导体、绝缘层、外导体和外部绝缘层组成，适用于长距离通联方式通信和有线电视传输。

2. 优点：传输距离较长，传输带宽较大，适用于高速数据传输；抗干扰性能较好。

3. 缺点：安装和维护成本较高，对信号质量要求较高，受到外界干扰影响。

三、光纤的特点1. 由光纤芯、包层和护套组成，利用光的全内反射传输信号，适用于长距离通信和高速数据传输。

2. 优点：传输距离远，传输带宽大，抗干扰性能极好，适用于高速数据传输和抗干扰环境。

3. 缺点：安装和维护成本高，对设备和技术要求高，受到机械损坏影响较大。

双绞线、同轴电缆和光纤各有其独特的特点和适用场景。

在选择传输介质时，需要根据实际需求和环境条件来进行综合考虑，以确保传输效果和成本效益的最佳平衡。

传输介质一直是通信领域中的重要议题，不同的传输介质在不同的环境和应用场合下具有各自特有的特点和优劣势。

在实际应用中，我们需要根据具体的需求和要求来选择合适的传输介质，以达到最佳的传输效果。

双绞线、同轴电缆和光纤作为常见的传输介质，各有其独特之处。

让我们来深入了解一下这三种传输介质的特点和适用范围。

四、双绞线的应用场景和优劣势1. 应用场景：双绞线广泛应用于办公室、家庭网络环境以及一些短距离通信需求的场合。

2. 优势：a. 价格低廉：双绞线作为一种成本较低的传输介质，适用于对成本要求较为敏感的场合。

b. 安装方便：相对于其他传输介质，双绞线的安装工作较为简单，适用于一些临时或者紧急搭建的网络环境。

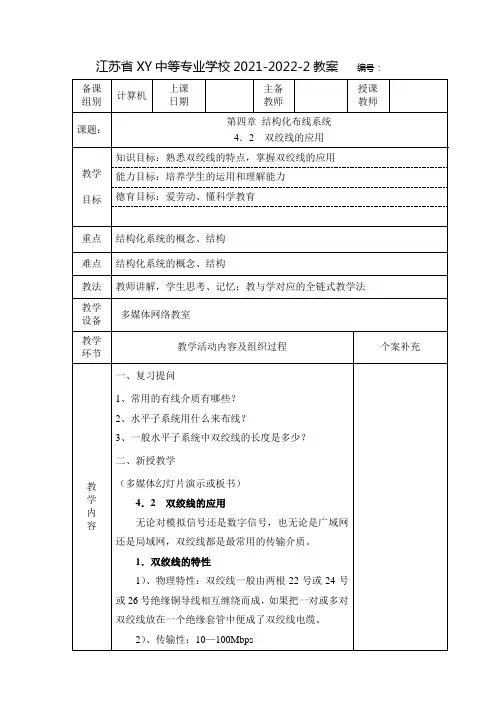

江苏省XY中等专业学校2021-2022-2教案编号：教学内容3）、连通性：点到点连接。

4）、地理范围：100M5）、抗干扰性：绞合度大小6）、价格：低于其它介质由于双绞线电缆具有直径小、重量轻，易弯曲、易安装，具有阻燃性、独立性和灵活性，将串扰减至最小或加以消除等优点，因此在计算机网络布线中应用极为广泛。

当然，由于其传输距离短、传输速率较慢等，还需要与其它传输介质配合使用。

2．双绞线的种类国际电气工业协会（EIA）根据双绞线的特性进行了分类，主要有1类、2类、3类、4类、5类、超5类、6类。

另外，根据是否具有屏蔽性，双绞线可分为非屏蔽双绞线（Unshielded Twisted Pair，UTP）和屏蔽双绞线（Shielded Twisted Pair，STP）。

❖屏蔽式双绞线(STP)：通过屏蔽层减少相互间的电磁干扰。

有三类和五类，带宽分别为16MHz和100MHz，常用于对辐射要求严格的场合。

❖具有抗电磁干扰能力强、传输质量高等优点，但它也存在接地要求高、安装复杂、成本高的缺点。

因此，屏蔽式双绞线的实际应用并不普遍。

❖非屏蔽式双绞线UTP：通过对绞来减少或消除相互间的电磁干扰。

有3类、4类和5类，带宽分别为16MHz、20MHz和100MHz，教学内容❖常用作局域网传输介质，长度为100米。

具有成本低、易弯曲、易安装、适于结构化布线等优点。

因此，在一般的局域网建设中被普遍采用。

但它也存在传输时有信息辐射、容易被窃听的缺点。

3．双绞线线序标准和插头现行双绞线电缆中一般包含4个双绞线对，具体为橙/橙白、蓝/蓝白、绿/绿白、棕/棕白。

双绞线接头为国际标准的RJ－45插头和插座。

A标准与B标准差别为1与3 2与6对调直通线→两边标准相同；交叉线→两边标准相异；注意：在10M、100M以太网中，仅1、2、3、6四根线有用；连接器件：RJ-45水晶头4．信息插座的类型1）信息插座类型有多种多样，安装方式也各不相同。

网线的几种类别及应用范围网线作为现代生活的必需品，可谓无处不见，根据使用情况，可进行如下分类： 一、互联网中的"网线" 要连接局域网，网线是必不可少的。

在局域网中常见的网线主要有双绞线、同轴电缆、光缆三种。

双绞线，是由许多对线组成的数据传输线。

它的特点就是价格便宜，所以被广泛应用，如我们常见的电话线等。

它是用来和RJ45水晶头相连的。

它又有STP和UTP两种，我们常用的是UTP。

STP的双绞线内有一层金属隔离膜，在数据传输时可减少电磁干扰，所以它的稳定性较高。

而UTP内没有这层金属膜，所以它的稳定性较差，但它的优势就是价格便宜。

采用UTP的双绞线价格一般在1米1元钱左右，而STP的双绞线就说不定了，便宜的几元1米，贵的可能十几元以上1米。

购买的双绞线一般可在商家那儿把双绞线和RJ45接头做好，拿回来用就成。

如有闲心，也可自制，只不过需要买一把卡线钳。

双绞线一共八根线，八根线的布线规则是1236线有用，4578线闲置。

同轴电缆，是由一层层的绝缘线包裹着中央铜导体的网线。

它的特点是抗干扰能力好，传输数据稳定，价格也便宜，同样被广泛使用，如闭路电视线等。

同轴细电缆线一般市场售价几元一米，不算太贵。

同轴电缆用来和BNC头相连，市场上卖的同轴电缆线一般都是已和BNC头连接好了的成品，大家可直接选用。

如发丝的玻璃纤维外加绝缘套组成的。

由于靠光波传送，它的特点就是抗电磁干扰性极好，保密性强，速度快，传输容量大等等 双绞线的英文名字叫Twist-Pair。

是综合布线工程中最常用的一种网线。

双绞线采用了一对互相绝缘的金属导线互相绞合的方式来抵御一部分外界电磁波干扰。

把两根绝缘的铜导线按一定密度互相绞在一起，可以降低信号干扰的程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。

"双绞线"的名字也是由此而来。

双绞线一般由两根22-26号绝缘铜导线相互缠绕而成，实际使用时，双绞线是由多对双绞线一起包在一个绝缘电缆套管里的。

双绞线—铜导线1. 双绞线释义理解（Twisted Pair，TP）是一种综合布线工程中最常用的传输介质，把两根绝缘垫的铜导线按照一定的密度绞在一起组成双绞线。

这样做，会使每一根导线在传输中辐射出来的电波会被另一根线上发出的电波抵消，从而达到降低信号干扰程度的效果，作用是使得外部干扰在导线上的噪声相同，以便在差分电路提取有用的信号。

备注：无用的信号被称为噪声。

2. 双绞线分类根据有无屏蔽层，双绞线分为屏蔽双绞线（Shielded Twisted Pair，STP）与非屏蔽双绞线（Unshielded Twisted Pair，UTP）, 即人们常说的STP和UTP.1)屏蔽双绞线屏蔽双绞线除了有绝缘层外，外层还有铝箔或者网状屏蔽层用来抵挡外部的电磁干扰。

这样一来，屏蔽的效果很好，但是相对成本高。

应用于远距离传输，高速传输并且环境噪声比较大的应用场景，常见应用场景比如医院（环境噪声大），实验室等2)非屏蔽双绞线非屏蔽双绞线不能防止外部电磁干扰，因为没有屏蔽层。

尽管如此，因为其成本低和安装和维护的便捷性，应用还是比较广泛的。

比如办公室，普通住户。

这些都是短距离传输应用场景。

延伸到日常应用中，我们生活或者工作中用到的网线都是双绞线。

通常情况下，我们会按照速率分类，也就是我们常说的超五类，六类，超六类，七类等。

当然，现应用最多的是超五类双绞线。

现在就常见的超五类和六类稍做区分：使用的网络区域不同：由于六类的传输速率高于超五类，超五类常用于百兆网络，六类适用于千兆网络。

因为随着时代的发展，人们对高速传输速率的需求，六类双绞线必然会成为未来趋势。

五类线（CAT5) 主要用于100BASE-T, 1000BASE-T, 最大网段100m,采用RJ形式的连接器。

5类线可以用于千兆位以太网（1000Mbps），但是通常用于百兆传输。

六类线（CAT6）类电缆的传输频率为1MHz～250MHz，要求的布线距离为：永久链路的长度不能超过90m，信道长度不能超过100m。

屏蔽双绞线1. 概述屏蔽双绞线（Shielded Twisted Pair，简称STP）是一种用于传输数据的通信电缆。

它是由一对绝缘的双绞线和一个屏蔽层组成。

屏蔽层的作用是减少外部干扰对信号的影响，从而提高传输质量和可靠性。

在本文档中，我们将介绍屏蔽双绞线的有关信息，包括其结构、特点、应用领域以及使用注意事项等。

2. 结构屏蔽双绞线由以下几个部分组成：•内导体：内导体是由导电材料制成的细线，用于传输电流或信号。

•绝缘层：绝缘层的作用是阻止电流在绝缘外流失，并防止与相邻电路产生干扰。

•双绞线：双绞线是由两根绝缘的导体绞合在一起，可减少外界电磁信号对信号传输的干扰。

•屏蔽层：屏蔽层由铝箔、镀锡铜丝网等材料组成，用于遮蔽外部干扰信号。

•护套：护套是外部保护层，可以防止细线被损坏。

3. 特点屏蔽双绞线相比于非屏蔽双绞线具有以下特点：•抗干扰能力强：屏蔽层能够阻挡外部电磁信号的干扰，从而提高传输质量。

•抗干扰范围广：屏蔽层可以有效地屏蔽电磁干扰源，如电磁辐射、电磁感应等。

•传输距离长：屏蔽层的存在有效地减少了信号衰减，提高了信号传输的距离。

•可靠性高：屏蔽双绞线在传输过程中，由于较低的信号失真和干扰，使得数据传输更加可靠。

4. 应用领域屏蔽双绞线广泛应用于以下领域：•计算机网络：屏蔽双绞线常用于局域网（LAN）的连接，提供高速、稳定的数据传输。

•电信领域：屏蔽双绞线可用于电话系统、电视信号传输等领域，提供清晰稳定的通信质量。

•工业自动化：工业领域的传感器和仪表常使用屏蔽双绞线，以提高抗干扰能力。

•音视频传输：屏蔽双绞线可用于音频和视频设备的连接，提供高质量的音视频传输效果。

5. 使用注意事项在使用屏蔽双绞线时，需要注意以下事项：•正确连接：屏蔽双绞线必须正确连接，确保屏蔽层与地线连接良好，以提供更好的抗干扰能力。

•防止损坏：在使用过程中，应避免过度弯曲、压力等可能造成损坏的操作，以保持线缆的完整性。

•避免干扰源：屏蔽双绞线应与其他电缆、电源线等保持一定的距离，避免产生相互干扰。
