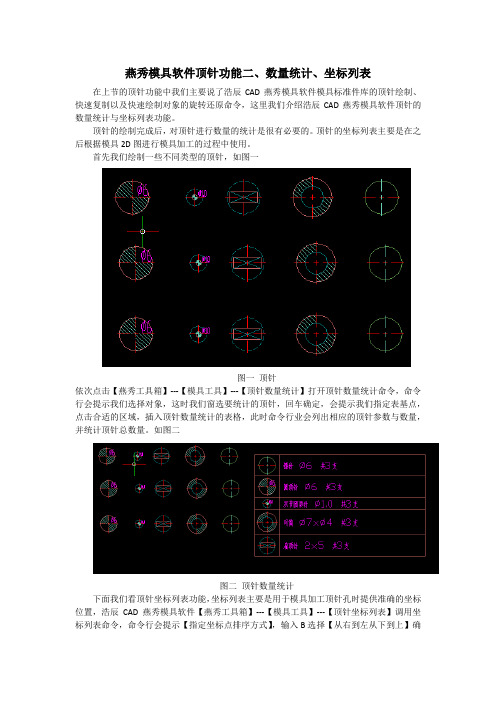

燕秀模具软件顶针功能二、数量统计、坐标列表
在上节的顶针功能中我们主要说了浩辰CAD燕秀模具软件模具标准件库的顶针绘制、快速复制以及快速绘制对象的旋转还原命令，这里我们介绍浩辰CAD燕秀模具软件顶针的数量统计与坐标列表功能。

顶针的绘制完成后，对顶针进行数量的统计是很有必要的。

顶针的坐标列表主要是在之后根据模具2D图进行模具加工的过程中使用。

首先我们绘制一些不同类型的顶针，如图一
图一顶针
依次点击【燕秀工具箱】---【模具工具】---【顶针数量统计】打开顶针数量统计命令，命令行会提示我们选择对象，这时我们窗选要统计的顶针，回车确定，会提示我们指定表基点，点击合适的区域，插入顶针数量统计的表格，此时命令行业会列出相应的顶针参数与数量，并统计顶针总数量。

如图二
图二顶针数量统计
下面我们看顶针坐标列表功能，坐标列表主要是用于模具加工顶针孔时提供准确的坐标位置，浩辰CAD燕秀模具软件【燕秀工具箱】---【模具工具】---【顶针坐标列表】调用坐标列表命令，命令行会提示【指定坐标点排序方式】，输入B选择【从右到左从下到上】确
定。

会提示选择输入坐标精度，默认为2.确定后提示选择对象，这是窗选要统计的顶针，仍以图一中顶针为例。

坐标列表如图三
图三顶针坐标列表
从图中可以看到，对相同的顶针会以相同的字母加上不同的数字进行标识，不同类型的顶针则以字母标识，在列表中列出了每一个顶针的编号、尺寸、xy坐标，这里要注意标注前对坐标原点的选择。

浩辰CAD燕秀模具软件免费在线培训进行中，相关信息
/onlinelist_1_124.html。

命令参考快捷键说明：要简化燕秀工具箱的命令名(例如：将et 代替yx_et 来启动“顶针”命令)请将(et, *yx_et)不含括号添加到AutoCAD的ACAD.PGP文件中(用yx_editpgp命令可打开ACAD.PGP)，详情请看yanxiu.pgp文件内说明或AutoCAD的帮助智能中心线------------------------cen, *yx_cen自动调整线型比例---------------axs, *yx_axs画剖面线---------------------------sec, *yx_sec画截断线---------------------------sx, *yx_sx画折断线---------------------------kl, *yx_kl画圆柱断面线---------------------hl, *yx_hl画线修剪---------------------------tt, *yx_tt直线修剪---------------------------ty, *yx_ty连接线段---------------------------ff, *yx_ff智能连接---------------------------fd, *yx_fd检查线段是否断开---------------chl, *yx_chl双边偏移---------------------------ou, *yx_ou动态拉长---------------------------yl, *yx_yl合并线段---------------------------lm, *yx_lm直线两端延长---------------------yt, *yx_yt水平构造线------------------------hh, *yx_hh垂直构造线------------------------vv, *yx_vv直线转构造线---------------------xc, *yx_xc圆弧转圆---------------------------ac, *yx_ac批量修改圆,圆弧半径-----------edr, *yx_edr改变对象颜色---------------------cv, *yx_cv改变对象颜色为1----------------1, *yx_c1改变对象颜色为2-----------------2, *yx_c2改变对象颜色为3-----------------3, *yx_c3改变对象颜色为4-----------------4, *yx_c4改变对象颜色为5-----------------5, *yx_c5改变对象颜色为6-----------------6, *yx_c6改变对象颜色为7-----------------7, *yx_c7改变对象颜色为8-----------------8, *yx_c8改变对象颜色为9-----------------9, *yx_c9*改变对象线型比例因子-----------xs, *yx_xs改变对象线型为Continuous------x1, *yx_x1改变对象线型为CENTER---------x2, *yx_x2改变对象线型为HIDDEN---------x3, *yx_x3改变对象线型为DASHED---------x4, *yx_x4改变对象线型为PHANTOM-------x5, *yx_x5对象快速过滤-----------------------ew, *yx_ew对象匹配过滤-----------------------eq, *yx_eq以直线镜像-------------------------ml, *yx_ml相同距离重复移动-----------------mm, *yx_mm清理全部垃圾-----------------------pu, *yx_pu删除垃圾文件-----------------------lj, *yx_lj词库----------------------------------ck, *yx_ck 连续命名----------------------------mj, *yx_mj 修改文字高度----------------------th, *yx_th 重量计算---------------------------cm, *yx_cm BOM--------------------------------bm, *yx_bm 定料尺寸---------------------------dt, *yx_dt 局部放大---------------------------jbfd, *yx_jbfd 模仁角避空-------------------------mk, *yx_mk 塑料资料---------------------------pi, *yx_pi模具钢材资料---------------------pm, *yx_pm AutoCAD使用技巧--------------pc, *yx_pc注塑不良解決方法---------------pe, *yx_pe 塑胶模具经典结构---------------pg, *yx_pg 塑胶模具设计注意事项---------py, *yx_py 零件库-----------------------------k, *yx_k三板模相关------------------------sbm, *yx_sbm *快速标注<加强>---------------------dq, *yx_dq 线性标注(1)<加强>------------------d, *yx_d线性标注(2)<加强>------------------de, *yx_de对齐标注(1)<加强>------------------dx, *yx_dx 对齐标注(2)<加强>------------------dw, *yx_dw 坐标标注<加强>---------------------da, *yx_da 半径标注<加强>---------------------ddr, *yx_ddr 直径标注<加强>---------------------dd, *yx_dd角度标注<加强>---------------------dv, *yx_dv连续标注<加强>---------------------dc, *yx_dc基线标注<加强>---------------------db, *yx_db快速引线标注<加强>-----------------q, *yx_q计算打印区域标注文字高度---------aq, *yx_aq 设置当前坐标原点-------------------uy, *yx_uy 设置当前标注文字高度---------------sh, *yx_sh 智能标注---------------------------n, *yx_n坐标标注+连续标注------------------df, *yx_df 引线坐标标注-----------------------daq, *yx_daq 线性直径标注-----------------------dde, *yx_dde 对齐直径标注-----------------------ddw, *yx_ddw 批量直径标注+半径标注----------dda *yx_dda直径标注+半径标注(可加文字)--------dr, *yx_dr。

命令参考快捷键说明：要简化燕秀工具箱的命令名(例如：将et 代替yx_et 来启动“顶针”命令)请将(et, *yx_et)不含括号添加到AutoCAD的ACAD.PGP文件中(用yx_editpgp命令可打开ACAD.PGP)，详情请看yanxiu.pgp文件内说明或AutoCAD的帮助智能中心线------------------------cen, *yx_cen自动调整线型比例---------------axs, *yx_axs画剖面线---------------------------sec, *yx_sec画截断线---------------------------sx, *yx_sx画折断线---------------------------kl, *yx_kl画圆柱断面线---------------------hl, *yx_hl画线修剪---------------------------tt, *yx_tt直线修剪---------------------------ty, *yx_ty连接线段---------------------------ff, *yx_ff智能连接---------------------------fd, *yx_fd检查线段是否断开---------------chl, *yx_chl双边偏移---------------------------ou, *yx_ou动态拉长---------------------------yl, *yx_yl合并线段---------------------------lm, *yx_lm直线两端延长---------------------yt, *yx_yt水平构造线------------------------hh, *yx_hh垂直构造线------------------------vv, *yx_vv直线转构造线---------------------xc, *yx_xc圆弧转圆---------------------------ac, *yx_ac批量修改圆,圆弧半径-----------edr, *yx_edr改变对象颜色---------------------cv, *yx_cv改变对象颜色为1----------------1, *yx_c1改变对象颜色为2-----------------2, *yx_c2改变对象颜色为3-----------------3, *yx_c3改变对象颜色为4-----------------4, *yx_c4改变对象颜色为5-----------------5, *yx_c5改变对象颜色为6-----------------6, *yx_c6改变对象颜色为7-----------------7, *yx_c7改变对象颜色为8-----------------8, *yx_c8改变对象颜色为9-----------------9, *yx_c9*改变对象线型比例因子-----------xs, *yx_xs改变对象线型为Continuous------x1, *yx_x1改变对象线型为CENTER---------x2, *yx_x2改变对象线型为HIDDEN---------x3, *yx_x3改变对象线型为DASHED---------x4, *yx_x4改变对象线型为PHANTOM-------x5, *yx_x5对象快速过滤-----------------------ew, *yx_ew对象匹配过滤-----------------------eq, *yx_eq以直线镜像-------------------------ml, *yx_ml相同距离重复移动-----------------mm, *yx_mm清理全部垃圾-----------------------pu, *yx_pu删除垃圾文件-----------------------lj, *yx_lj词库----------------------------------ck, *yx_ck 连续命名----------------------------mj, *yx_mj 修改文字高度----------------------th, *yx_th 重量计算---------------------------cm, *yx_cm BOM--------------------------------bm, *yx_bm 定料尺寸---------------------------dt, *yx_dt 局部放大---------------------------jbfd, *yx_jbfd 模仁角避空-------------------------mk, *yx_mk 塑料资料---------------------------pi, *yx_pi模具钢材资料---------------------pm, *yx_pm AutoCAD使用技巧--------------pc, *yx_pc注塑不良解決方法---------------pe, *yx_pe 塑胶模具经典结构---------------pg, *yx_pg 塑胶模具设计注意事项---------py, *yx_py 零件库-----------------------------k, *yx_k三板模相关------------------------sbm, *yx_sbm *快速标注<加强>---------------------dq, *yx_dq 线性标注(1)<加强>------------------d, *yx_d线性标注(2)<加强>------------------de, *yx_de对齐标注(1)<加强>------------------dx, *yx_dx 对齐标注(2)<加强>------------------dw, *yx_dw 坐标标注<加强>---------------------da, *yx_da 半径标注<加强>---------------------ddr, *yx_ddr 直径标注<加强>---------------------dd, *yx_dd角度标注<加强>---------------------dv, *yx_dv连续标注<加强>---------------------dc, *yx_dc基线标注<加强>---------------------db, *yx_db快速引线标注<加强>-----------------q, *yx_q计算打印区域标注文字高度---------aq, *yx_aq 设置当前坐标原点-------------------uy, *yx_uy 设置当前标注文字高度---------------sh, *yx_sh 智能标注---------------------------n, *yx_n坐标标注+连续标注------------------df, *yx_df 引线坐标标注-----------------------daq, *yx_daq 线性直径标注-----------------------dde, *yx_dde 对齐直径标注-----------------------ddw, *yx_ddw 批量直径标注+半径标注----------dda *yx_dda直径标注+半径标注(可加文字)--------dr, *yx_dr。

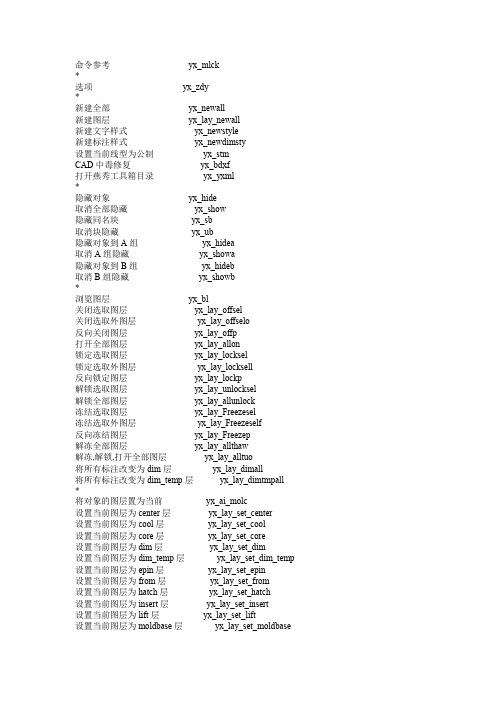

命令参考---------------------------yx_mlck*选项-------------------------------yx_zdy*新建全部---------------------------yx_newall新建图层---------------------------yx_lay_newall新建文字样式-----------------------yx_newstyle新建标注样式-----------------------yx_newdimsty设置当前线型为公制-----------------yx_stmCAD中毒修复------------------------yx_bdxf打开燕秀工具箱目录-----------------yx_yxml*隐藏对象---------------------------yx_hide取消全部隐藏-----------------------yx_show隐藏同名块-------------------------yx_sb取消块隐藏-------------------------yx_ub隐藏对象到A组----------------------yx_hidea取消A组隐藏------------------------yx_showa隐藏对象到B组----------------------yx_hideb取消B组隐藏------------------------yx_showb*浏览图层---------------------------yx_bl关闭选取图层-----------------------yx_lay_offsel关闭选取外图层---------------------yx_lay_offselo反向关闭图层-----------------------yx_lay_offp打开全部图层-----------------------yx_lay_allon锁定选取图层-----------------------yx_lay_locksel锁定选取外图层---------------------yx_lay_locksell反向锁定图层-----------------------yx_lay_lockp解锁选取图层-----------------------yx_lay_unlocksel解锁全部图层-----------------------yx_lay_allunlock冻结选取图层-----------------------yx_lay_Freezesel冻结选取外图层---------------------yx_lay_Freezeself反向冻结图层-----------------------yx_lay_Freezep解冻全部图层-----------------------yx_lay_allthaw解冻,解锁,打开全部图层-------------yx_lay_alltuo将所有标注改变为dim层--------------yx_lay_dimall将所有标注改变为dim_temp层---------yx_lay_dimtmpall *将对象的图层置为当前---------------yx_ai_molc设置当前图层为center层-------------yx_lay_set_center设置当前图层为cool层---------------yx_lay_set_cool设置当前图层为core层---------------yx_lay_set_core设置当前图层为dim层----------------yx_lay_set_dim设置当前图层为dim_temp层-----------yx_lay_set_dim_temp 设置当前图层为epin层---------------yx_lay_set_epin设置当前图层为from层---------------yx_lay_set_from设置当前图层为hatch层--------------yx_lay_set_hatch设置当前图层为insert层-------------yx_lay_set_insert设置当前图层为lift层---------------yx_lay_set_lift设置当前图层为moldbase层-----------yx_lay_set_moldbase设置当前图层为part层---------------yx_lay_set_part设置当前图层为runner层-------------yx_lay_set_runner 设置当前图层为screw层--------------yx_lay_set_screw 设置当前图层为slide层--------------yx_lay_set_slide 设置当前图层为sp层-----------------yx_lay_set_sp设置当前图层为spring层-------------yx_lay_set_spring 设置当前图层为std层----------------yx_lay_set_std设置当前图层为temp层---------------yx_lay_set_temp 设置当前图层为text层---------------yx_lay_set_text*智能中心线-------------------------yx_cen删除重复线-------------------------yx_scf自动调整线型比例-------------------yx_axs整数直线---------------------------yx_ll画剖面线---------------------------yx_sec画截断线---------------------------yx_sx画折断线---------------------------yx_kl画圆柱断面线-----------------------yx_hl画线修剪---------------------------yx_tt直线修剪---------------------------yx_ty连接线段---------------------------yx_ff智能连接---------------------------yx_fd检查线段是否断开-------------------yx_chl样条曲线转圆弧(标注用)-------------yx_as样条曲线转圆弧(线割用)-------------yx_sl直样条曲线转直线(UG图)-------------yx_zs双边偏移---------------------------yx_ou动态拉长---------------------------yx_yl合并线段---------------------------yx_lm直线两端延长-----------------------yx_yt样条曲线去除相切-------------------yx_sts计算多线条的总长度-----------------yx_ln等分线条---------------------------yx_dfx重复打断于点-----------------------yx_break直线交点打断-----------------------yx_ol水平构造线-------------------------yx_hh垂直构造线-------------------------yx_vv直线转构造线-----------------------yx_xc*圆弧转圆---------------------------yx_ac圆数量统计-------------------------yx_ctu圆坐标列表-------------------------yx_cty圆坐标值零数转整数-----------------yx_ec批量修改圆,圆弧半径----------------yx_edr*编辑块-----------------------------yx_eb替换块-----------------------------yx_bg块旋转还原-------------------------yx_bf统计块的数量-----------------------yx_bs修改块插入基点---------------------yx_bi块坐标值零数转整数-----------------yx_ec统一块内对象颜色-------------------yx_bac复制块内图元-----------------------yx_bc炸开无法分解的块-------------------yx_exb分解含属性的块保持属性值-----------yx_ebt 修改图块名-------------------------yx_bre建立匿名块-------------------------yx_nb匿名块转有名块---------------------yx_bun有名块转匿名块---------------------yx_bnu分解所有组-------------------------yx_eg分解所有匿名组---------------------yx_eug*词库-------------------------------yx_ck文字加框---------------------------yx_jk连续命名---------------------------yx_mj文字批量替换-----------------------yx_wt修改文字高度-----------------------yx_th文字分解<变成线>-------------------yx_txtexp *旋转+1度---------------------------yx_e1旋转-1度---------------------------yx_r1旋转+2度---------------------------yx_e2旋转-2度---------------------------yx_r2旋转+3度---------------------------yx_e3旋转-3度---------------------------yx_r3旋转+45度--------------------------yx_e45旋转-45度--------------------------yx_r45旋转+90度--------------------------yx_e4旋转-90度--------------------------yx_r4旋转+180度-------------------------yx_r5*复制旋转---------------------------yx_cr复制旋转+1度-----------------------yx_ce1复制旋转-1度-----------------------yx_cr1复制旋转+2度-----------------------yx_ce2复制旋转-2度-----------------------yx_cr2复制旋转+3度-----------------------yx_ce3复制旋转-3度-----------------------yx_cr3复制旋转+45度----------------------yx_ce45复制旋转-45度----------------------yx_cr45复制旋转+90度----------------------yx_ce4复制旋转-90度----------------------yx_cr4复制旋转+180度---------------------yx_cr5*颜色备忘板-------------------------yx_cb改变对象颜色-----------------------yx_cv改变对象颜色为1--------------------yx_c1改变对象颜色为2--------------------yx_c2改变对象颜色为3--------------------yx_c3改变对象颜色为4--------------------yx_c4改变对象颜色为5--------------------yx_c5改变对象颜色为7--------------------yx_c7改变对象颜色为8--------------------yx_c8改变对象颜色为9--------------------yx_c9将对象属性改为该层默认值-----------yx_bylayerobj *改变对象线型比例因子---------------yx_xs改变对象线型为Continuous-----------yx_x1改变对象线型为CENTER---------------yx_x2改变对象线型为HIDDEN---------------yx_x3改变对象线型为DASHED---------------yx_x4改变对象线型为PHANTOM--------------yx_x5改变颜色+线型+线型比例1------------yx_a1改变颜色+线型+线型比例2------------yx_a2改变颜色+线型+线型比例3------------yx_a3改变颜色+线型+线型比例4------------yx_a4改变颜色+线型+线型比例5------------yx_a5*快速旋转---------------------------yx_roo快速复制旋转-----------------------yx_crr视图对齐---------------------------yx_vd保存视图---------------------------yx_vs对象快速过滤-----------------------yx_ew对象匹配过滤-----------------------yx_eq标记选取记号-----------------------yx_bj选取标记后的对象-------------------yx_bx以直线镜像-------------------------yx_ml4分之1镜像-------------------------yx_4mi4分之1复制旋转---------------------yx_4rc画箭头-----------------------------yx_jtZ轴归零----------------------------yx_zg局部对象重生-----------------------yx_regss未知角度转正-----------------------yx_rh相同距离重复拉伸-------------------yx_ss相同比例重复缩放-------------------yx_scc相同角度重复旋转-------------------yx_rr相同距离重复移动-------------------yx_mm相同距离重复复制-------------------yx_cc清理全部垃圾-----------------------yx_pu删除垃圾文件-----------------------yx_lj查找远距离对象---------------------yx_zyt缩放范围清理保存-------------------yx_fs缩放范围清理保存退出---------------yx_fcc*重量计算---------------------------yx_cm斜顶角度计算-----------------------yx_ca承板厚度计算-----------------------yx_cs三板模导柱变形量计算---------------yx_cg*BOM--------------------------------yx_bm球标编号---------------------------yx_qb检查零件干涉-----------------------yx_jg定料尺寸---------------------------yx_dt小标题-----------------------------yx_cj修改版次---------------------------yx_ve局部放大---------------------------yx_jbfd组立图3D输出-----------------------yx_asmout 输入图元自动分层-------------------yx_fc顶针过滤---------------------------yx_ewe顶针数量统计-----------------------yx_etu顶针坐标列表-----------------------yx_ety顶针孔输出清理---------------------yx_exe模仁角避空-------------------------yx_mk*塑料资料---------------------------yx_pi模具钢材资料-----------------------yx_pm AutoCAD使用技巧--------------------yx_pc注塑不良解決方法-------------------yx_pe塑胶模具经典结构-------------------yx_pg塑胶模具设计注意事项---------------yx_py*零件库-----------------------------yx_k模胚-------------------------------yx_mb水路-------------------------------yx_cl顶针-------------------------------yx_et弹簧-------------------------------yx_tf内六角螺丝-------------------------yx_sw定位环/唧咀------------------------yx_sprue热流道-----------------------------yx_hs支撑柱-----------------------------yx_sp斜导柱-----------------------------yx_ag垃圾钉-----------------------------yx_lp限位块-----------------------------yx_xw中托司-----------------------------yx_egp直齿轮-----------------------------yx_ge穿丝孔-----------------------------yx_es其他螺丝---------------------------yx_sw2三板模相关-------------------------yx_sbm*快速标注<加强>---------------------yx_dq线性标注(1)<加强>------------------yx_d线性标注(2)<加强>------------------yx_de对齐标注(1)<加强>------------------yx_dx对齐标注(2)<加强>------------------yx_dw坐标标注<加强>---------------------yx_da半径标注<加强>---------------------yx_ddr直径标注<加强>---------------------yx_dd角度标注<加强>---------------------yx_dv连续标注<加强>---------------------yx_dc基线标注<加强>---------------------yx_db快速引线标注<加强>-----------------yx_q*计算打印区域标注文字高度-----------yx_aq设置当前坐标原点-------------------yx_uy设定放大图原点---------------------yx_uyf设置当前标注文字高度---------------yx_sh智能标注---------------------------yx_n坐标标注+连续标注------------------yx_df表面粗糙度标注---------------------yx_ccd批量坐标标注-----------------------yx_ds坐标标注(单点)---------------------yx_dh引线坐标标注-----------------------yx_daq线性直径标注-----------------------yx_dde对齐直径标注-----------------------yx_ddw批量直径标注+半径标注--------------yx_dda直径标注+半径标注(可加文字)--------yx_dr *尺寸驱动---------------------------yx_qd标注刷子---------------------------yx_ad标注删除---------------------------yx_eed修改标注文字高度-------------------yx_dth修改坐标标注原点-------------------yx_uyu修改引线坐标标注原点---------------yx_uyq修改标注精度-----------------------yx_dup修改角度标注精度-------------------yx_daup修改标注是否消零-------------------yx_dtz修改标注比例因子-------------------yx_dsc修改标注文字颜色-------------------yx_dtc修改尺寸线颜色---------------------yx_dcc修改尺寸界线颜色-------------------yx_dec添加公差---------------------------yx_dg添加标注文字边框-------------------yx_dtk翻转标注文字方向-------------------yx_dfz坐标标注尺寸界线变直---------------yx_daf坐标标注文字重叠整理---------------yx_daz线性标注文字重叠整理---------------yx_ddz解除标注的关联性-------------------yx_dgl将所有标注设置为当前标注样式-------yx_sdta *检查坐标标注原点个数---------------yx_cuy检查坐标标注定义点是否正确---------yx_cda 检查标注点上是否有对象-------------yx_cdd检查全部标注是否有公差-------------yx_cdt检查标注测量值是否被修改-----------yx_cde 检查全部标注的比例因子-------------yx_cds*标注文字还原-----------------------yx_dty文字前加数量-----------------------yx_dn文字前加螺丝数量-------------------yx_dm文字后加拔模斜度<单边>-------------yx_ds1文字后加拔模斜度<双边>-------------yx_ds2 *文字前加%%c------------------------yx_d1文字后加%%d------------------------yx_d2文字前加M--------------------------yx_d3文字后加(ref)----------------------yx_d4文字前加%%p------------------------yx_d5文字前后加()-----------------------yx_d6文字前后加<>-----------------------yx_d7文字后加X45%%D---------------------yx_d8文字后加(NODRAFT)------------------yx_d9*添加文字(自定义1)------------------yx_at1添加文字(自定义2)------------------yx_at2添加文字(自定义3)------------------yx_at3*文字后加(镶针)---------------------yx_da1文字后加(司筒)---------------------yx_da2文字后加(穿丝孔)-------------------yx_da3文字后加(盲孔)---------------------yx_da4文字后加(通孔)---------------------yx_da5文字后加(全周)---------------------yx_da6文字后加(直身)---------------------yx_da7文字后加(无斜度)-------------------yx_da8*创建幻灯文件(改零件库用)-----------yx_newsld DWG文件列表(改零件库用)------------yx_filelst *燕秀模具技术论坛-------------------yx_yxlt燕秀工具帮助-----------------------yx_help关于燕秀工具箱---------------------yx_about。

教你深入使用燕秀工具箱之（一）
燕秀功能使用（一）
大家好：分享快乐，我是明明
我使用燕秀工具箱，以两年之久，现分享我使用之一：如何快速插入图框
1．先准备好本公司使用到的图框。

2．打开你的燕秀文件，我安装在D盘（如何安装我就不介绍了）打开安装目录\燕秀工具箱\std\tk，例如我的D:\Program Files\燕秀工具箱\std\tk 如下
3.在安装目录\燕秀工具箱\std\tk下打开文件
3.1
例如：你要添加的图框叫ABB A4图框那么你就在里面添加一行
std\tk\ ABB A4图框保存→关闭
3.2 在安装目录\燕秀工具箱\std\tk 下先建图纸名称为ABB A4图框.dwg
3.3 打开ABB A4图框.dwg，将事先准备好的图框放入，保存。

例如我的，注意调整位置（小技巧：复制原先燕秀的，以他坐标0，0 为基点插入图框）
3.4 打开CAD 软件
KK, *YX_K （我将快捷键改成KK, 你可以自己设置）
3.5 使用
命令KK→如图
选取你需要的图框列表，插入，即可。

非常方便
希望大家都要感谢赖心秀先生为我们制作《燕秀工具箱》，接下来我将继续介绍其他功能的扩展。

燕秀工具箱快捷键说明：命令参考--------------------------- m l c k★环境设置新建全部---------------------------n a新建图层---------------------------n l新建文字样式---------------------n s新建标注样式---------------------n d★隐藏工具隐藏对象---------------------------h y取消全部隐藏---------------------h u隐藏对象到a组-------------------h 6取消a组隐藏----------------------u 6隐藏对象到b组-------------------h 7取消b组隐藏----------------------u 7★图层工具浏览图层---------------------------- b l关闭选取图层-----------------------l o关闭选取外图层--------------------l o o反向关闭图层-----------------------l o p打开全部图层-----------------------l u o锁定选取图层-----------------------l l锁定选取外图层--------------------l l l反向锁定图层-----------------------l l p解锁选取图层-----------------------l l u解锁全部图层-----------------------l u l冻结选取图层-----------------------l f冻结选取外图层--------------------l f f反向冻结图层-----------------------l f p解冻全部图层-----------------------l u f解冻,解锁,打开全部图层----------l u u将所有标注改变为dim层---------k d a将所有标注改变为dim_temp层---k d t a ★设置当前图层将对象的图层置为当前---------------ai_molc 设置当前图层为center层-------------l c设置当前图层为cool层---------------l c o设置当前图层为core层---------------l c r设置当前图层为dim层----------------l d设置当前图层为dim_temp层---------l d t设置当前图层为epin层----------------l e设置当前图层为fromat层-------------l f r设置当前图层为hatch层---------------l h设置当前图层为insert层---------------l i设置当前图层为life层------------------l a设置当前图层为moldbase层----------l m设置当前图层为part层-----------------l p设置当前图层为runne r层--------------l r设置当前图层为screw层---------------l s设置当前图层为slide层----------------l s l设置当前图层为sp层-------------------l s p 设置当前图层为spring层--------------l s r设置当前图层为std层------------------l s t 设置当前图层为temp层-----------l t e设置当前图层为text层------------l t★线工具双边偏移------------------------------o u智能中心线---------------------------c e画剖面线------------------------------sec画截断线-------------------------------s x画折断线-------------------------------k l画圆柱断面线-------------------------h l画线修剪-------------------------------t t直线修剪-------------------------------t y连接线段-------------------------------f f智能连接-------------------------------f d检查线段是否断开-------------------chl样条曲线转圆弧(标注用)-----------a s样条曲线转圆弧(线割用)-----------s l动态拉长-------------------------------y l合并线段-------------------------------l l m直线两端延长-------------------------y t样条曲线去除相切-------------------s t s计算多线条的总长度-----------------l n等分线条-------------------------------d f x重复打断于点--------------------------b n直线交点打断--------------------------o l水平构造线-----------------------------h h垂直构造线-----------------------------v v直线转构造线--------------------------x c自动调整线型比例--------------------a x s ★圆工具圆弧转圆--------------------------------a c圆坐标列表----------------------------c t y圆数量统计----------------------------c t u批量修改圆,圆弧半径----------------e r★块工具编辑块-----------------------------------e b替换块-----------------------------------b g块旋转还原-----------------------------b f统计块的数量--------------------------b s块坐标值零数转整数-----------------e c复制块内图元--------------------------b c分解含属性的块保持属性值--------e b t 修改图块名-----------------------------b r e 建立匿名块-----------------------------n b匿名块转有名块-----------------------b u n 有名块转匿名块-----------------------b n u 分解所有组-----------------------------e g分解所有匿名组---------------e u g ★旋转旋转+1度------------------------------e 1旋转-1度--------------------------- ---r 1旋转+2度------------------------------e 2旋转-2度-------------------------------r 2旋转+3度--------------------------- e 3旋转-3度--------------------------- r 3旋转+45度--------------------------e 4 5旋转-45度--------------------------r 4 5旋转+90度--------------------------e 4旋转-90度--------------------------r 4旋转+180度-------------------------r 5★旋转复制旋转复制-----------------------------c r旋转复制+1度----------------------c e 1旋转复制-1度-----------------------c r 1旋转复制+2度----------------------c e 2旋转复制-2度-----------------------c r 2旋转复制+3度----------------------c e 3旋转复制-3度-----------------------c r 3旋转复制+45度--------------------c e 45旋转复制-45度---------------------c r 45旋转复制+90度--------------------c e 4旋转复制-90度---------------------c r 4旋转复制+180度-------------------c r 5★颜色工具改变对象颜色-------------------------c v改变对象颜色为1--------------------c 1改变对象颜色为2---------------------c 2改变对象颜色为3---------------------c 3改变对象颜色为4---------------------c 4改变对象颜色为5-------------------- -c 5改变对象颜色为6---------------------c 6改变对象颜色为7---------------------c 7改变对象颜色为8---------------------c 8改变对象颜色为9---------------------c 9将对象属性改为该层默认值--------k b l *改变对象线型比例因子---------------x s改变对象线型为continuous----------x 1改变对象线型为center----------------x 2改变对象线型为hidden---------------x 3改变对象线型为dashed---------------x 4改变对象线型为phantom-------------x 5改变颜色+线型+线型比例1----------a 1改变颜色+线型+线型比例2----------a 2改变颜色+线型+线型比例3----------a 3改变颜色+线型+线型比例4----------a 4改变颜色+线型+线型比例5----------a 5★常用工具保存视图----------------------------------v s 对象快速过滤----------------------------e w 对象匹配过滤----------------------------e q 以直线镜像-------------------------------m l 4分之1镜像----------------------------4 m i 4分之1旋转复制----------------------4 r c画箭头------------------------------------j t局部对象重生--------------------------- r e g s s 未知角度转正----------------------- -r h相同比例重复缩放-------------------s s相同角度重复旋转------------------- r r相同距离重复移动-------------------m m相同距离重复复制-------------------c c清理全部垃圾----------------------- -p u删除垃圾文件-------------------------l j缩放范围清理保存-------------------f s缩放范围清理保存退出-------------f c c★文字工具词库-------------------------------------c k连续命名-------------------------------m j修改文字高度------------------------- t h文字分解<变成线>-------------------t e★计算工具重量计算-------------------------------c m斜顶角度计算-------------------------c a承板厚度计算--------------------------c s三板模导柱变形量计算--------------c g★模具工具bom--------------------------------------b m小标题-----------------------------------c j修改版次--------------------------------v e局部放大--------------------------------j b组立图3d输出------------------------a u顶针过滤-------------------------------e w e顶针数量统计-------------------------e t u顶针坐标列表-------------------------e t y顶针孔输出清理----------------------e x e模仁角避空----------------------------m k★模具资料塑料资料-------------------------------- p i模具钢材资料--------------------------p m注塑不良解決方法--------------------p e塑胶模具经典结构--------------------p g塑胶模具设计注意事项--------------p y★模具标准件零件库----------------------------------k模胚-------------------------------------m b水路-------------------------------------c l顶针-------------------------------------e t弹簧-------------------------------------t f内六角螺丝----------------------------s w定位环/唧咀---------------------------s r支撑柱---------------------------------s p斜导柱---------------------------------a g中托司---------------------------------e g p直齿轮---------------------------------g e穿丝孔---------------------------------e s其他螺丝------------------------------s w 2三板模相关--------------------------s b m★标注加强工具快速标注<加强>---------------------d q线性标注(1)<加强>------------------d线性标注(2)<加强>------------------d e对齐标注(1)<加强>------------------d x对齐标注(2)<加强>------------------d w坐标标注<加强>---------------------d a半径标注<加强>---------------------d d r直径标注<加强>---------------------d d角度标注<加强>---------------------d v连续标注<加强>---------------------d c基线标注<加强>---------------------d b快速引线标注<加强>----------------q★标注超强工具设置当前坐标原点-------------------u y设置当前标注文字高度-------------d h智能标注--------------------------------n引线坐标标注-------------------------d a q表面粗糙度标注----------------------c c d批量坐标标注-------------------------d s坐标标注(单点)-----------------------d h坐标标注+连续标注-----------------d f线性直径标注-------------------------d d e对齐直径标注-------------------------d d w批量直径标注+半径标注------------d d a直径标注+半径标注(可加文字)----d r计算打印区域标注文字高度--------a q★标注修改工具标注刷子-------------------------------a d标注删除-------------------------------e e d修改标注文字高度-------------------d t h修改坐标标注原点-------------------u y u修改引线坐标标注原点-------------u y q修改标注精度-------------------------d u p修改角度标注精度-------------------d a u p 修改标注是否消零-------------------d t z修改标注比例因子-------------------d s c修改标注文字颜色-------------------d t c修改尺寸线颜色----------------------d c c修改尺寸界线颜色-------------------d e c添加公差-------------------------------d g添加标注文字边框-------------------d t k翻转标注文字方向-------------------d f z坐标标注尺寸界线变直-------------d a f坐标标注文字重叠整理-------------d a z线性标注文字重叠整理-------------d d z将所有标注设置为当前标注样式—s d t a★标注检查工具检查坐标标注原点个数---------------c u y检查坐标标注定义点是否正确---------c d a检查全部标注是否有公差---------------c d t检查标注测量值是否被修改------------c d e检查全部标注的比例因子---------------c d s★标注文字工具标注文字还原-----------------------------d t y文字前加数量-----------------------------d n文字前加螺丝数量-----------------------d m文字后加拔模斜度<单边>-------------d s 1文字后加拔模斜度<双边>-------------d s 2*文字前加%%c----------------------------d 1文字后加%%d----------------------------d 2文字前加m-------------------------------d 3文字后加(ref)-----------------------------d 4文字前加%%p----------------------------d 5文字前后加()-----------------------------d 6文字前后加<>----------------------------d 7文字后加x45%%d-----------------------d 8文字后加(nodraft)------------------------d 9*文字后加(镶针)---------------------------d a 1文字后加(司筒)---------------------------d a 2文字后加(穿丝孔)------------------------d a 3文字后加(盲孔)---------------------------d a 4文字后加(通孔)---------------------------d a 5文字后加(全周)---------------------------d a 6文字后加(直身)---------------------------d a 7文字后加(无斜度)------------------------d a 8*创建幻灯文件(改零件库用)-----------yx_newsld dwg文件列表(改零件库用)------------yx_filelst*燕秀工具帮助-----------------------yx_help关于燕秀工具箱---------------------yx_about★倒圆角倒圆角-------------------------------f倒圆0.1,0.2至50------------------f01,f02至f50倒圆角不修剪----------------------ft★倒角倒角----------------------------------g倒角角0.1,0.2至50------------------g01,g02至g50倒角不修剪-------------------------g t延长----------------------------------y偏移-----------------------------------o★CAD自带命令复制----------------------------------c圆-------------------------------------c d镜像----------------------------------w w格式刷-------------------------------a a打印----------------------------------q q公差标注------先标注,不要点确认,输入命令M，输入公差,鼠标选择公差,点ab叠层即可输入文字-----输入命令T，再输M，再输入文字即可。

*环境设置新建全部-----------------------------yx_newall 新建图层-----------------------------yx_lay_newall 新建文字样式-----------------------yx_newstyle 新建标注样式-----------------------yx_newdimsty 选项-----------------------------------yx_zdy 命令参考-----------------------------yx_mlck CAD 中毒修复----------------------yx_bdxf 打开燕秀工具箱目录--------------yx_yxml 燕秀模具技术论坛-----------------yx_yxlt 燕秀工具帮助-----------------------yx_help 关于燕秀工具箱--------------------yx_about*隐藏工具隐藏对象-----------------------------yx_hide 取消全部隐藏-----------------------yx_show 隐藏同名块--------------------------yx_sb 隐藏对象到A 组-------------------yx_hidea 取消A 组隐藏----------------------yx_showa 隐藏对象到B 组-------------------yx_hideb 取消B 组隐藏----------------------yx_showb*图层工具浏览图层-----------------------------yx_bl关闭选取图层-----------------------yx_lay_offsel 关闭选取外图层--------------------yx_lay_offselo 反向关闭图层-----------------------yx_lay_offp 打开全部图层-----------------------yx_lay_allon 锁定选取图层-----------------------yx_lay_locksel 锁定选取外图层--------------------yx_lay_locksell 反向锁定图层-----------------------yx_lay_lockp 解锁选取图层-----------------------yx_lay_unlocksel 解锁全部图层-----------------------yx_lay_allunlock 冻结选取图层-----------------------yx_lay_Freezesel 冻结选取外图层--------------------yx_lay_Freezeself 反向冻结图层-----------------------yx_lay_Freezep 解冻全部图层-----------------------yx_lay_allthaw 解冻,解锁,打开全部图层----------yx_lay_alltuo 将所有标注改变为dim 层--------yx_lay_dimall*设置当前图层将对象的图层置为当前-----------yx_ai_molc 上一个图层--------------------------yx_layerp设置当前图层为center 层--------yx_lay_set_center 设置当前图层为cool 层----------yx_lay_set_cool 设置当前图层为core 层----------yx_lay_set_core 设置当前图层为dim 层----------yx_lay_set_dim 设置当前图层为epin 层----------yx_lay_set_epin 设置当前图层为fromat 层--------yx_lay_set_fromat 设置当前图层为hatch 层---------yx_lay_set_hatch 设置当前图层为insert 层---------yx_lay_set_insert 设置当前图层为life 层------------yx_lay_set_life设置当前图层为moldbase-------yx_lay_set_moldbase 设置当前图层为part 层-----------yx_lay_set_part 设置当前图层为runner 层--------yx_lay_set_runner 设置当前图层为screw 层---------yx_lay_set_screw 设置当前图层为slide 层----------yx_lay_set_slide 设置当前图层为sp 层-------------yx_lay_set_sp 设置当前图层为spring 层--------yx_lay_set_spring 设置当前图层为std 层------------yx_lay_set_std 设置当前图层为temp 层----------yx_lay_set_temp 设置当前图层为text 层------------yx_lay_set_text*改变颜色改变对象颜色-------------------------yx_cv 改变对象颜色为1--------------------yx_c1 改变对象颜色为2--------------------yx_c2 改变对象颜色为3--------------------yx_c3 改变对象颜色为4--------------------yx_c4 改变对象颜色为5--------------------yx_c5 改变对象颜色为6--------------------yx_c6 改变对象颜色为7--------------------yx_c7 改变对象颜色为8--------------------yx_c8 改变对象颜色为9--------------------yx_c9将对象属性改为该层默认值-------yx_bylayerobj*改变线型改变对象线型比例因子------------------yx_xs 改变对象线型为Continuous-------------yx_x1 改变对象线型为CENTER---------------yx_x2 改变对象线型为HIDDEN---------------yx_x3 改变对象线型为DASHED---------------yx_x4 改变对象线型为PHANTOM------------yx_x5 改变颜色+线型+线型比例1------------yx_a1 改变颜色+线型+线型比例2------------yx_a2 改变颜色+线型+线型比例3------------yx_a3 改变颜色+线型+线型比例4------------yx_a4 改变颜色+线型+线型比例5------------yx_a5*标注加强工具线性标注(1)<加强>------------------yx_d 线性标注(2)<加强>------------------yx_de 对齐标注(1)<加强>------------------yx_dx 对齐标注(2)<加强>------------------yx_dw 坐标标注<加强>---------------------yx_da 半径标注<加强>---------------------yx_ddr 直径标注<加强>---------------------yx_dd 角度标注<加强>---------------------yx_dv 连续标注<加强>---------------------yx_dc 基线标注<加强>---------------------yx_db 快速标注<加强>---------------------yx_dq 快速引线标注<加强>---------------yx_q*标注超强工具计算打印区域标注文字高度-----------yx_aq 设置当前坐标原点-----------------------yx_uy 设定放大图原点--------------------------yx_uyf 设置当前标注文字高度-----------------yx_sh 智能标注-----------------------------------yx_n 坐标标注+连续标注---------------------yx_df 表面粗糙度标注--------------------------yx_ccd 批量坐标标注-----------------------------yx_ds 坐标标注(单点)--------------- -----------yx_dh 引线坐标标注-----------------------------yx_daq 线性直径标注-----------------------------yx_dde 对齐直径标注----------------------------yx_ddw 批量直径标注+半径标注--------------yx_dda 直径标注+半径标注(可加文字)------yx_dr*标注修改工具标注刷子------------------------------------yx_ad 标注删除------------------------------------yx_eed 修改标注文字高度------------------------yx_dth 修改坐标标注原点------------------------yx_uyu 修改引线坐标标注原点------------------yx_uyq 修改标注精度------------------------------yx_dup 修改角度标注精度------------------------yx_daup 修改标注是否消零------------------------yx_dtz 修改标注比例因子------------------------yx_dsc 修改标注文字颜色------------------------yx_dtc 修改尺寸线颜色---------------------------yx_dcc 修改尺寸界线颜色------------------------yx_dec 添加公差------------------------------------yx_dg 添加标注文字边框------------------------yx_dtk 翻转标注文字方向-------------------------yx_dfz 坐标标注尺寸界线变直------------------yx_daf 坐标标注文字重叠整理------------------yx_daz 线性标注文字重叠整理------------------yx_ddz*标注检查工具检查坐标标注原点个数------------------yx_cuy 检查坐标标注定义点是否正确---------yx_cda 检查标注点上是否有对象---------------yx_cdd 检查全部标注是否有公差---------------yx_cdt 检查标注测量值是否被修改------------yx_cde 检查全部标注的比例因子---------------yx_cds*标注文字工具标注文字还原----------------------------yx_dty 文字前加数量----------------------------yx_dn 文字前加螺丝数量----------------------yx_dm 文字后加拔模斜度<单边>-------------yx_ds1 文字后加拔模斜度<双边>-------------yx_ds2 文字前加%%c-----------------------------yx_d1 文字后加%%d-----------------------------yx_d2 文字前加M--------------------------------yx_d3 文字后加(ref)---------- ---------------- ----yx_d4 文字前加%%p------------------------------yx_d5 文字前后加()-------------------------------yx_d6 文字前后加<>-----------------------------yx_d7 文字后加X45%%D-----------------------yx_d8 添加文字(自定义1)-------- --------------yx_at1 添加文字(自定义2)-------- --------------yx_at2 添加文字(自定义3)-------- --------------yx_at3 文字后加(镶针)-------------- -------------yx_da1 文字后加(司筒)-------------- -------------yx_da2 文字后加(穿丝孔)------------ ------------yx_da3 文字后加(盲孔)--------------- ------------yx_da4 文字后加(通孔)--------------- ------------yx_da5 文字后加(全周)--------------- ------------yx_da6 文字后加(直身)--------------- ------------yx_da7 文字后加(无斜度)------------ ------------yx_da8*模具标准件零件库-----------------------------yx_k 模胚--------------------------------yx_mb 水路--------------------------------yx_cl 顶针--------------------------------yx_et 弹簧--------------------------------yx_tf 内六角螺丝-----------------------yx_sw 定位环/唧咀----------------------yx_sprue 热流道-----------------------------yx_hs 支撑柱-----------------------------yx_sp 斜导柱-----------------------------yx_ag 垃圾钉-----------------------------yx_lp 限位块-----------------------------yx_xw 中托司-----------------------------yx_egp 直齿轮-----------------------------yx_ge 穿丝孔-----------------------------yx_es 其他螺丝--------------------------yx_sw2 三板模相关-----------------------yx_sbm*模具工具BOM--------------------------------yx_bm 球标编号---------------------------yx_qb 定料尺寸---------------------------yx_dt 小标题------------------------------yx_cj 修改版次---------------------------yx_ve 局部放大---------------------------yx_jbfd 组立图3D 输出-------------------yx_asmout 输入图元自动分层---------------yx_fc 顶针过滤---------------------------yx_ewe 顶针数量统计---------------------yx_etu 顶针坐标列表---------------------yx_ety 顶针孔输出清理------------------yx_exe 模仁角避空------------------------yx_mk*模具资料塑料资料---------------------------------yx_pi 模具钢材资料---------------------------yx_pm AutoCAD 使用技巧--------------------yx_pc 注塑不良解決方法---------------------yx_pe 塑胶模具经典结构---------------------yx_pg 塑胶模具设计注意事项---------------yx_py*计算工具 命令行计算器 Windows 计算器重量计算-----------------------------yx_cm 斜顶角度计算-----------------------yx_ca 承板厚度计算-----------------------yx_cs 三板模导柱变形量计算-----------yx_cg*线工具智能中心线------------------------------yx_cen 删除重复线------------------------------yx_scf 自动调整线型比例---------------------yx_axs 画剖面线---------------------------------yx_sec 画截断线---------------------------------yx_sx 画折断线---------------------------------yx_kl 画圆柱断面线---------------------------yx_hl 画线修剪---------------------------------yx_tt 直线修剪---------------------------------yx_ty 连接线段---------------------------------yx_ff 智能连接---------------------------------yx_fd 双边偏移---------------------------------yx_ou 动态拉长---------------------------------yx_yl 直线两端延长---------------------------yx_yt 计算多线条的总长度------------------yx_ln 检查线段是否断开---------------------yx_chl 样条曲线转圆弧(线割用)-------------yx_sl 直样条曲线转直线(UG 图)-----------yx_zs 等分线条---------------------------------yx_dfx 重复打断于点---------------------------yx_break 直线交点打断---------------------------yx_ol 水平构造线------------------------------yx_hh 垂直构造线------------------------------yx_vv 直线转构造线---------------------------yx_xc*块工具编辑块----------------------------------yx_eb 替换块----------------------------------yx_bg 块旋转还原----------------------------yx_bf 统计块的数量-------------------------yx_bs 块坐标值零数转整数----------------yx_ec 统一块内对象图层-------------------yx_baa 统一块内对象颜色-------------------yx_bac 复制块内图元-------------------------yx_bc 分解含属性的块保持属性值-------yx_ebt 修改图块名----------------------------yx_bre 建立匿名块----------------------------yx_nb 匿名块转有名块----------------------yx_bun 有名块转匿名块----------------------yx_bnu 分解所有组----------------------------yx_eg*圆工具圆弧转圆-------------------------------yx_ac 圆坐标列表----------------------------yx_cty 圆数量统计----------------------------yx_ctu 批量修改圆,圆弧半径---------------yx_edr*常用工具快速旋转-------------------------------yx_roo快速旋转复制-------------------------yx_crr保存视图-------------------------------yx_vs对象快速过滤-------------------------yx_ew对象匹配过滤-------------------------yx_eq标记选取记号-------------------------yx_bj选取标记后的对象-------------------yx_bx以直线镜像----------------------------yx_ml4分之1镜像--------------------------yx_4mi 4分之1旋转复制--------------------yx_4rc画箭头----------------------------------yx_jtZ轴归零-------------------------------yx_zg局部对象重生-------------------------yx_regss 未知角度转正-------------------------yx_rh相同比例重复缩放-------------------yx_ss相同角度重复旋转-------------------yx_rr相同距离重复移动-------------------yx_mm 相同距离重复复制-------------------yx_cc清理全部垃圾--------------------------yx_pu删除垃圾文件--------------------------yx_lj缩放范围清理保存--------------------yx_fs缩放范围清理保存退出--------------yx_fcc *文字工具词库-------------------------------------yx_ck连续命名-------------------------------yx_mj修改文字高度-------------------------yx_th文字分解<变成线>-------------------yx_txtexp *旋转旋转旋转+1度---------------------------yx_e1旋转-1度---------------------------yx_r1旋转+2度---------------------------yx_e2旋转-2度---------------------------yx_r2旋转+3度---------------------------yx_e3旋转-3度---------------------------yx_r3旋转+45度--------------------------yx_e45旋转-45度--------------------------yx_r45旋转+90度--------------------------yx_e4旋转-90度--------------------------yx_r4旋转+180度-------------------------yx_r5 *旋转复制旋转复制------------------------------yx_cr旋转复制+1度-----------------------yx_ce1旋转复制-1度------------------------yx_cr1旋转复制+2度-----------------------yx_ce2旋转复制-2度------------------------yx_cr2旋转复制+3度-----------------------yx_ce3旋转复制-3度-----------------------yx_cr3旋转复制+45度---------------------yx_ce45旋转复制-45度----------------------yx_cr45旋转复制+90度---------------------yx_ce4旋转复制-90度----------------------yx_cr4旋转复制+180度--------------------yx_cr5*延长/偏移延长/偏移---------------------yx_y yx_oo延长/偏移0.1 -------------- yx_y01 yx_o01 延长/偏移0.2 -------------- yx_y02 yx_o02 延长/偏移0.3 -------------- yx_y03 yx_o03 延长/偏移0.5 -------------- yx_y05 yx_o05 延长/偏移1.0 -------------- yx_y1 yx_o1延长/偏移2.0 -------------- yx_y2 yx_o2延长/偏移3.0 -------------- yx_y3 yx_o3延长/偏移4.0 -------------- yx_y4 yx_o4延长/偏移5.0 -------------- yx_y5 yx_o5延长/偏移6.0 -------------- yx_y6 yx_o6延长/偏移7.0 -------------- yx_y7 yx_o7延长/偏移8.0 -------------- yx_y8 yx_o8延长/偏移9.0 -------------- yx_y9 yx_o9延长/偏移10 --------------- yx_y10 yx_o10 延长/偏移20 --------------- yx_y20 yx_o20 延长/偏移30 --------------- yx_y30 yx_o30 延长/偏移50 --------------- yx_y50 yx_o50*倒角/倒圆角倒角/倒圆角------------------- yx_g yx_f 倒角/倒圆角0.1 --------------yx_g01 yx_f01 倒角/倒圆角0.2 --------------yx_g02 yx_f02 倒角/倒圆角0.3 --------------yx_g03 yx_f03 倒角/倒圆角0.5 --------------yx_g05 yx_f05 倒角/倒圆角1.0 --------------yx_g1 yx_f1 倒角/倒圆角2.0 --------------yx_g2 yx_f2 倒角/倒圆角3.0 --------------yx_g3 yx_f3 倒角/倒圆角4.0 --------------yx_g4 yx_f4 倒角/倒圆角5.0 --------------yx_g5 yx_f5 倒角/倒圆角6.0 --------------yx_g6 yx_f6 倒角/倒圆角7.0 --------------yx_g7 yx_f7 倒角/倒圆角8.0 --------------yx_g8 yx_f8 倒角/倒圆角9.0 --------------yx_g9 yx_f9 倒角/倒圆角10 ---------------yx_g10 yx_f10 倒角/倒圆角20 ---------------yx_g20 yx_f20 倒角/倒圆角30 ---------------yx_g30 yx_f30 倒角/倒圆角50 --------------- yx_g50yx_f50*绘图 直线 构造线 多段线 正多边形 矩形 圆弧 圆修订云线 样条曲线 椭圆 椭圆弧 插入块 创建块 点图案填充 面域 表格 多行文字*修改 删除 复制对象 镜像 偏移 阵列 移动 旋转 缩放 拉伸 修剪 延伸 打断于点 打断 倒角 圆角 分解*对象捕捉 临时追踪点 捕捉自 捕捉到端点 捕捉到中点 捕捉到交点 捕捉到外观交点 捕捉到延长线 捕捉到圆心 捕捉到象限点 捕捉到切点 捕捉到垂足 捕捉到平行线 捕捉到插入点 捕捉到节点 捕捉到最近点 无捕捉对象捕捉设置*缩放 窗口缩放 动态缩放 比例缩放 中心缩放 缩放对象 放大 缩小 全部缩放 范围缩放。
