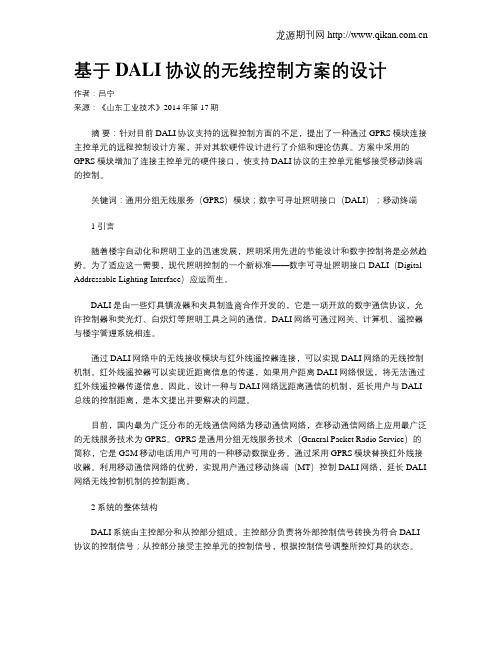

基于DALI协议的无线控制方案的设计作者:吕宁来源:《山东工业技术》2014年第17期摘要:针对目前DALI协议支持的远程控制方面的不足,提出了一种通过GPRS模块连接主控单元的远程控制设计方案,并对其软硬件设计进行了介绍和理论仿真。
方案中采用的GPRS模块增加了连接主控单元的硬件接口,使支持DALI协议的主控单元能够接受移动终端的控制。
关键词:通用分组无线服务(GPRS)模块;数字可寻址照明接口(DALI);移动终端1 引言随着楼宇自动化和照明工业的迅速发展,照明采用先进的节能设计和数字控制将是必然趋势。
为了适应这一需要,现代照明控制的一个新标准——数字可寻址照明接口DALI(Digital Addressable Lighting Interface)应运而生。
DALI是由一些灯具镇流器和夹具制造商合作开发的,它是一项开放的数字通信协议,允许控制器和荧光灯、白炽灯等照明工具之间的通信。
DALI网络可通过网关、计算机、遥控器与楼宇管理系统相连。
通过DALI网络中的无线接收模块与红外线遥控器连接,可以实现DALI网络的无线控制机制。
红外线遥控器可以实现近距离信息的传递,如果用户距离DALI网络很远,将无法通过红外线遥控器传递信息。
因此,设计一种与DALI网络远距离通信的机制,延长用户与DALI 总线的控制距离,是本文提出并要解决的问题。
目前,国内最为广泛分布的无线通信网络为移动通信网络,在移动通信网络上应用最广泛的无线服务技术为GPRS。
GPRS是通用分组无线服务技术(General Packet Radio Service)的简称,它是GSM移动电话用户可用的一种移动数据业务。
通过采用GPRS模块替换红外线接收器。
利用移动通信网络的优势,实现用户通过移动终端(MT)控制DALI网络,延长DALI 网络无线控制机制的控制距离。
2 系统的整体结构DALI系统由主控部分和从控部分组成。
主控部分负责将外部控制信号转换为符合DALI 协议的控制信号;从控部分接受主控单元的控制信号,根据控制信号调整所控灯具的状态。
智能手机电话短信实验模块设计与实现作者:聂伟,仰观东来源:《现代电子技术》2010年第14期摘要:设计并实现了基于嵌入式Linux智能手机的电话短消息实验模块。
以三星S3C2410芯片为核心,构建智能手机应用处理器,结合GSM/GPRS无线通信模块构建基带处理器。
简要介绍系统的硬件平台选择及构建,重点介绍智能手机系统软件平台设计和电话短信应用程序设计。
基于此平台使学生可清楚地了解智能手机的软硬件平台架构,进行电话短信实验,还可开发基于智能手机的其他应用。
关键词:智能手机; 嵌入式Linux; 电话短消息; Qtopia中图分类号:TN92;TP316 文献标识码:A 文章编号:1004-373X(2010)14-0018-03Design and Realization of Phone and SMS Experimental Module Based on Smart PhoneNIE Wei, YANG Guan-dong(Computer System and Communication Laboratory, Beijing University of Chemical Technology, Beijing 100029, China)Abstract:The phone and SMS experimental module based on embedded Linux smart phone was designed and realized. The application processor of using Sumsung s3c2410 core chip and the baseband processor based on GSM/GPRS wireless communication module were established. The choice and construction of hardware platform, the software platform design of smart phone system and the application program design of phone and SMS are introduced. Students can clearly understand the hardware/software frame of smart phone and make experiment of phone/SMS with this platform.Keywords: smart phone; embedded Linux; phone and SMS; Qtopia0 引言随着嵌入式技术和通信技术的发展,在手机领域,智能手机已成为手机发展的主流趋势[1]。
基于GPRS的远程数据传输系统的设计摘要远程数据传输系统由数据中心和位于现场的仪表数据采集点组成,其中现场仪表数据采集点由51系列单片机作为控制器实时采集所需要的数据值,并对采集到的数据进一步的运算和处理,统计后,保存到EEPROM中,系统使用者可在工作现场通过人工操作查看所需要的数据值。
同时,现场仪表数据采集点还可通过中国移动现有的GPRS网络进行数据传输,现场仪表通过RS232口与GPRS 透昮数据传输终端连接现场仪表经过协议封装后定时发送到中国移动的GPRS 数据网络,通过GPRS数据网络将数据传送到数据管理中心(PC),实现现场仪表数据和数据中心系统的实时在线连接,从而实现实时数据监控,随时可以了解到各个现场的工作状况。
本论文分析了远程数据传输系统这一课题的设计意义以及其发展趋势,讲述了该系统的硬件设计和软件设计过程,各个模块在该系统中所起的作用。
关键字: 数据采集;51系列单片机;GPRS;硬件设计;软件设计Long Distance Data Transmission System Based onGPRSAbstractThe GPRS scene measuring appliance long-distance transmission system is composed of the data center and the instrumented data gathering spot. Instrumented data gathering spot is controlled by MCS-51 single chip microcomputer, which gets the real-time data. A fter dealing with those data, the single chip microcomputer saves it in the EEPROM. T he user could look for any data from the EEPROM through the correct operation following the men-to-machine operation interface. The transmission of scene instrumented data is carried through China mobile GPRS network. The scene measuring appliance is connected to the scene instrumented data through the RS232 interface with the GPRS transparent data transmission terminal to transmit the GPRS data to network after the protocol packing which moves to the data center(PC) through the GPRS data network every some time, realizes the instrumented data and the data center system real-time on-line connection, thus realize monitoring. T he user could get the information of work state of every work station.This dissertation analyzes the design sense and the develop trend of the Long Distance Data Transmission System, also, shows the hardware and software design, and the contribution of every module to the system.Key words: Data Gathering; MCS-51 single chip microcomputer; GPRS; Hardware design; software design目录摘要 (I)Abstract (II)1.1 概述 (2)1.2 设计意义 (2)1.3 目前现状与发展趋势 (2)第二章硬件电路设计 (3)2.1 硬件结构整体框图 (3)2.2 A/D转换电路部分 (3)2.3 实时时钟和数据存储模块 (4)2.4 显示译码电路和按键控制电路 (4)2.5 RS-232通信电路(GPRS通信模块接口) (4)2.6 电源供电电路 (4)2.7 核心控制部分 (4)2.8 无线通信模块(SIM300CZ) (4)2.9 系统总体原理图与PCB图 (5)第三章I2C总线的应用 (8)3.1 概述及基本概念 (8)3.2 总线数据传送速率和数据的有效性(Data Validity) (8)3.3 使用I/O口模拟I2C总线 (8)第四章软件设计及程序流程图 (9)4.1 数据采集和处理 (9)4.1.1 数据采集 (9)4.1.2 数据处理 (10)4.2 人机界面的程序设计 (13)4.2.3 按键加密 (14)4.2.3 显示部分 (14)4.3 Rom数据 (15)4.4 GPRS通信 (17)第五章设计总结与心得 (18)5.1 设计总结 (18)5.2 设计心得 (18)参考文献(References) (19)第一章前言1.1概述在工业生产中,能源,物资的计量设备分布在现场的各个区域,给设备的监控和数据的统计带来诸多不便,随着智能仪表技术的不断发展,同时通讯技术也在不断加强。
SIMCOM300+gprs+TCP连接步骤SIMCOM300 gprs TCP连接步骤//=========GPRS环境设置,从上到下8个步骤,有几个是可选的,只要默认即可==== AT+CDNSORIP=0(使用域名连接时候需要设置成1,一般不用设置) //Connect with IP address or domain name server. default 0:IPAT+CIPSPRT=0(喜欢发送数据时候带…>?就不需要设置了)//SET no PROMPT OF …>? WHEN SENDING DA TA。
发送数据时候不显示?>?。
直接用(AT+CIPSEND=长度<0x0d><0x0a>数据)形式发送AT+CIPHEAD=1为了区分GPRS数据还是设置一下吧//Add an IP head when receiving data. 0: no IP header AT+CIPFLP=1(不需要设置,默认比较好) //fix the local port.in default mode, the local port is fixed. It can speed up the connection AT+CIPSRIP=0(不需要设置,默认比较好) //0:don't show the prompt; 1:show the prompt, the format is as follows: RECV FROM::AT+CIPCSGP=1,"cmnet","guest","guest"一定要设置,用户名密码自己填写//set GPRS as wireless connection mode and GPRS parametersAT+CIPDPDP=1(不需要设置,默认就行) //设置是否定时检查GPRS网络状态AT+CIPSCONT(保存设置,可选) //Save TCPIP Aplicaton Context(CDNSORIP, CIPSPRT, CIPHEAD, CIPFLP, CIPSRIP, CIPCSGP, CIPDPDP这些参数设置后会永久保存)//============GPRS网络连接=========================================AT+CGDCONT=1,"IP"//DEFINE PDP CONTEXT (PDP:Packet Data Protocol)//这个不会保存,每次开机需要设置,可以定义1~10个场景AT+CGATT=1//设置附着GPRS网络A TTACH/DETACH FROM GPRS SERVICE AT+CGACT=1,1//activate PDP contextAT+CIPSTART="TCP","55.210.240.28","80"//链接,如果要连接域名则需要在开始设置AT+CDNSORIP=1 然后AT+CIPSTART="TCP","/doc/da15701256.html,", "80"AT+CIPSEND发送数据//==========GPRS其它动作======================================== AT+CIPCLOSE//CLOSE CONNECTION用A T+CIPCLOSE仅关闭连接AT+CIPSHUT//DEACTIVATE GPRS PDP CONTEXT用AT+CIPSHUT,关闭场景(如果连接没有断开则会先断开连接,再关闭场景)AT+CGATT=0(基本不用)脱离网络。
基于北斗定位系统的多功能环境监测系统摘要:本文主要详述在北斗定位系统的基础上,所衍生出的与其相结合的多功能环境检测系统原理及其组成。
关键词:北斗定位系统,环境监测,未来应用1 引言北斗导航定位系统自上线提供服务以来,已在交通运输、农林渔业、水文监测、气象测报、通信授时、电力调度、救灾减灾、公共安全等领域得到广泛应用。
为增加其创新性,以及填补其对于环境监测方面的空缺,故设计该“基于北斗定位系统的多功能环境监测系统”,与传统的北斗监测系统相结合。
与市面上大部分的北斗定位衍生品不同的是,项目所设计功能包括基于我国自主研制的北斗导航定位系统的定位、授时功能,以及基于城市主要环境指标PM2.5、噪声、温湿度的检测功能。
更于此基础上给与其能与其他设备交互的GPRS数据传输以及SD卡储存。
1.系统整体设计如图1所示,系统主要由STM32单片机、噪音传感器单元、温度传感器单元、空气质量传感器单元、网络通信模块等构成。
STM32单片机作为系统的控制单元,实现整个系统的信号处理、逻辑控制和指令下发,噪音传感器、温度传感器和空气质量传感器及其处理电路作为相应信号的采集单元,通过相应信号的采集单元将不同幅度大小的的信号转换为单片机可接受的电信号,之后,送入单片机的AD转换器,通过AD转换将表示噪音、温度和空气质量的模拟电压信号转换为数字量信号,并通过LCD进行数据实时显示和人机交互。
位置信号由GPS模块采集,进行信号处理后通过GPRS传输到手机终端。
图1 多功能环境检测装置系统构成图2系统硬件设计2.1微控制器微控制器选用 STM32F103RCT6STM32FlO3xC、STM32FlO3xD和 STM32F103xE增强型产品系列集成了工作频率为 72MHz的高性能“ARM cortex-M3” 32位RIS内核、高速嵌入式存储~(Flash存储器和SRAM的容量分别高达512K 字节和64K字节)。
和大量连至 2条 APB总线的增强型 I,0与外设所有产品均带有 3个12位ADC,4个16位通用定时器和2 PWM 定时器,以及标准与高级通信接口2个、3个 SPI、2个 Ps、1个 SDIO、5个 USART、1个 USB和 1个CAN。
GPRS模块SIM300硬件分析
GPRS模块
GPRS/GSM概述
SIM300 是小体积即插即用模组中完善的三频/四频* GSM/GPRS 解决方案。
使用工业标准界面,使得具备 GSM/GPRS 900/1800/1900MHz 功能的 SIM300C 以小尺寸和低功耗实现语音、SMS、数据和传真信息的高速传输。
SIM300 的优良性能让它应用于许多方面,例如 WLL、M2M、手持设备等等:
三频/四频 GSM/GPRS 模块,外形尺寸 40x33x2.85mm
支持用户定制的 MMI 和键盘/LCD
内嵌强大的 TCP/IP 协议栈
基于成熟可靠的技术平台,我们的无线通讯模块的技术支持将为您提供从产品
定义到设计和生产的全程服务
基本特点:
三频GSM/GPRS 900/ 1800/ 1900 MH
或四频 850/900/1800/1900MHz*
GPRS (class 10) 标准
GPRS(class B)
满足GSM(2/2+)标准
- Class 4(2W@850/900MHz)
- Class 1 (1 W @ 1800/1900MHz)
尺寸:40 mm x 33 mm x 2.85mm
重量:8g
通过AT命令控制(GSM07.07,07.05 和增强AT命令)SIM应用工具包
支持电压范围 3.4...4.5V
低功耗
正常操作温度:
-20 °C to +55 °C
限制操作温度:
-25 °C to -20 °C和+55 °C to +70 °C
存储温度:
-40 °C to +80 °C
原理图
1、电源设计,因为 GPRS 或 GSM 发射时需要很大的电流,在设计上应当最大能提供到1.2A,在设计中我们用外部5V输入的电压经两个二个1N4007 进行降压,使得 VDDGPRS 在
3.8-
4.5 之间,可以更换一个二极管为节电压较低的管子,比如说 1N5820.
5V-0.7V*2=3.6V,所以建议更改其中一个 1N4007 为 1N5280,即 5V-0.7V-0.2V=4.1V 注:1N4007不是稳压管,而是硅整流管。
在电路中的作用,不是稳压,而是整流!正向导通时电压0.7v左右。
2、LED 指示:当 GSM 模块工作正常(不一定连接成功),这时 LED 灯不断闪烁
3、PWRKEY 是模块的启动使能端,模块的一种启动方式是通过控制PWRKEY管脚,在该管脚上产生一个一段时间的低电平,按照手册上PWRKEY然后为高阻态,实际电路测试中采用高阻态和高电平均可以启动模块。
模块启动后将发送: RDY信号通知模块已经启动。
模块的关闭也可以通过VEXT管脚(Pin17)来判断,模块关闭时该管脚为低电平。
SIM300 启动时需要满足以下波形
PRKEY 引脚在内部上拉至 VDDBAT 引脚,所以设计时 Q2 的集电极不再上拉至高电平。
我们通过 GPRS_PWDN(SPI0_MOSI)来控制 PWRKEY 引脚满足以上时序,以便启动模块。
4、SIM 的连接,如下图所示
5、TXD1 和 RXD1 连接到 GPRS 的串口上,CTS1 和 RTS1 可以在使用 GPRS 上网时选
用,也可以不选用。
6、为了和 CPU 使用同一个 MIC 和喇叭,GSM 的音频输入和输出需接到 WM9713 芯
片,以便 WM9713 片内混间
7、AT 指令集请参考相关文档。
串口定义
模块的封装
在第一版中sim300的封装有问题,连接做太宽,模块按上去之后,模块的外皮(金属地)会与连接线的焊盘接触,同时模块下面的以及周围的过孔都存在这问题,所以以后过孔一定考虑是否覆盖阻焊剂。
同时特殊的几个管脚一定要连出来留下测试点,尤其是这种管脚太密的芯片。
可以考虑加入馈孔。
