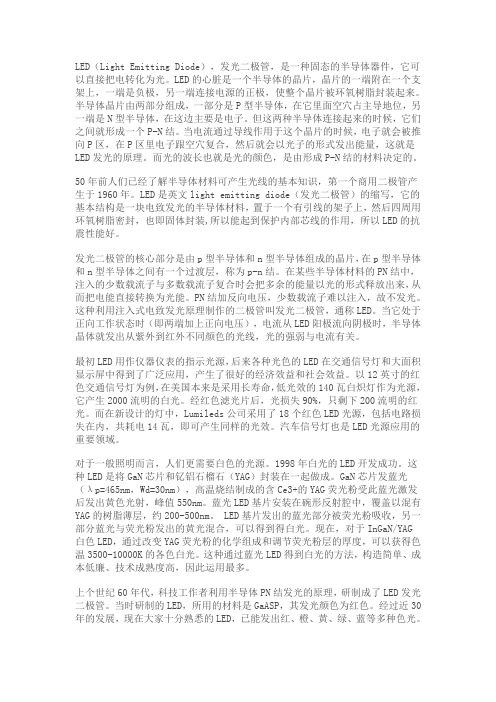

简述LED发光原理

LED（Light Emitting Diode），发光二极管，是一种固态的半导体器件，它可以直接把电转化为光。

LED的心脏是一个半导体的晶片，晶片的一端附在一个支架上，一端是负极，另一端连接电源的正极，使整个晶片被环氧树脂封装起来。

半导体晶片由两部分组成，一部分是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子。

但这两种半导体连接起来的时候，它们之间就形成一个P-N结。

当电流通过导线作用于这个晶片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能量，这就是LED发光的原理。

而光的波长也就是光的颜色，是由形成P-N结的材料决定的。

50年前人们已经了解半导体材料可产生光线的基本知识，第一个商用二极管产生于1960年。

LED是英文light emitting diode（发光二极管）的缩写，它的基本结构是一块电致发光的半导体材料，置于一个有引线的架子上，然后四周用环氧树脂密封，也即固体封装,所以能起到保护内部芯线的作用，所以LED的抗震性能好。

发光二极管的核心部分是由p型半导体和n型半导体组成的晶片，在p型半导体和n型半导体之间有一个过渡层，称为p-n结。

在某些半导体材料的PN结中，注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能。

PN结加反向电压，少数载流子难以注入，故不发光。

这种利用注入式电致发光原理制作的二极管叫发光二极管，通称LED。

当它处于正向工作状态时（即两端加上正向电压），电流从LED阳极流向阴极时，半导体晶体就发出从紫外到红外不同颜色的光线，光的强弱与电流有关。

最初LED用作仪器仪表的指示光源，后来各种光色的LED在交通信号灯和大面积显示屏中得到了广泛应用，产生了很好的经济效益和社会效益。

以12英寸的红色交通信号灯为例，在美国本来是采用长寿命，低光效的140瓦白炽灯作为光源，它产生2000流明的白光。

1、LED发光工作原理：LED发光二极管是一种固态的半导体器件，它可以直接把电能转化成光能。

它和其他半导体器件一样，都是由一个P-N结组成，也具有单向导电性。

在给LED加上正向电压时N区的电子会被推向P区，在P区与空穴复合，P区空穴被推向N区，在N区里电子和空穴复合，然后以光子的形式发出能量。

P-N结加反向电压，少数载流子难以注入，故不发光。

3、LED芯片的封装结构分类：Chip结构：又分为单极芯片封装结构和双极芯片封装结构。

单极芯片封装结构是芯片负极通过银胶与PCB板铜箔链接，正极通过铝线绑定与PCB铜箔相连接。

主要用于底背光。

双极芯片封装结构芯片正负极均通过铝线绑定与PCB铜箔相连接。

SMD结构：（表面贴装器件）：SMD是将芯片采用回流焊的形式焊接在一个小的PCB板上，厂商提供的都是4.0x4.0mm的焊盘并用树脂固定的LED。

常用于侧背光和彩屏产品。

LAMP结构：原理同SMD封装原理雷同，只是外形结构有差异，它主要是有两个支架PIN脚。

亮度范围100—1500mcd，主要用于侧背光产品。

4封装技术的发展趋势（1）采用大面积芯片封装（2）开发新的封装材料（3）多芯片集成封装（4）平面模块化封装LED的主要问题LED的结温由于目前芯片技术的限制，LED的光电转换效率有待提高，在发光的同时，大约有60%的电能转化为热能释放掉，这就要求在应用LED时要做好散热工作。

以确保LED的正常使用。

当LED结温升高时，器件的光通量会逐渐降低，而当温度降低时，光通量会增大，一般情况下，这种变化是可逆和可恢复的。

高温下还会对器件性能产生变化，一般来说结温越高，器件性能衰减就越快，在发光波长中，发光的主波长会向长波方向飘移，约0.2—0.3nm/℃因此在使用LED器件时做好散热是必要条件。

LED的结温量当然在做好散热的同时我们也需要知道LED产生的结温量是多少？下面我们可以通过一个公式来计算：Rjc=（Tj-Tc）/PdRjc：在选定一个LED以后，从数据中查到起Rjc；Tj：为结温；Tc：为LED散热垫温度；Pd：Pd与LED的正向压降Vf及LED的正向电流的关系为：Pd=Vf×If；LED的散热方法：良好的散热设计主要出于以下考虑：（1）提高LED效率、提高电流、LED芯片要有更高结温；（2）LED光学性能提高及较高的可靠性，都依赖于芯片的结温。

LED工作原理LED（Light Emitting Diode）是一种半导体器件，具有电流通过时发光的特性。

LED广泛应用于照明、显示、通信等领域，具有高效、长寿命、低功耗等优点。

本文将详细介绍LED的工作原理及其相关知识。

一、LED的结构LED的基本结构由P型半导体、N型半导体和PN结构组成。

P型半导体中掺入了杂质，使其富余正电荷，称为“空穴”；N型半导体中掺入了杂质，使其富余负电荷，称为“电子”。

当P型和N型半导体通过PN结构连接时，形成为了一个电子从N型半导体流向P型半导体的通道。

二、LED的发光原理当外加正向电压时，P型半导体的空穴和N型半导体的电子会在PN结附近的耗尽层相遇，发生复合。

在这个过程中，能量会以光的形式释放出来，产生发光现象。

发光的颜色与LED所使用的半导体材料的能带结构有关。

三、LED的发光颜色LED的发光颜色由半导体材料的能带结构决定。

常见的LED发光颜色包括红色、绿色、蓝色和白色等。

不同的半导体材料具有不同的能带结构，因此可以发射不同颜色的光。

四、LED的工作电压和电流LED的工作电压和电流是其正常工作的重要参数。

通常情况下，LED的工作电压在2V至4V之间，工作电流在5mA至20mA之间。

超过这些电压和电流范围，LED可能会受到损坏。

五、LED的亮度和发光效率LED的亮度和发光效率是其性能的重要指标。

亮度指LED单位面积上的光通量，通常以流明（lm）为单位。

发光效率指LED单位电能转化为光能的效率，通常以流明/瓦（lm/W）为单位。

LED的亮度和发光效率与其材料、结构和工艺等因素有关。

六、LED的寿命LED的寿命是指其在正常工作条件下能够保持一定亮度的时间。

LED的寿命受到多种因素的影响，包括电流、温度、湿度等。

通常情况下，LED的寿命可以达到几万小时以上。

七、LED的驱动电路LED的驱动电路主要包括电流驱动和电压驱动两种方式。

电流驱动是通过控制电流大小来控制LED的亮度；电压驱动是通过控制电压大小来控制LED的亮度。

LED工作原理LED（Light Emitting Diode）是一种半导体器件，具有高效节能、长寿命、快速响应等特点，被广泛应用于照明、显示、通信等领域。

LED的工作原理是基于半导体材料的特性，下面将详细介绍LED的工作原理。

1. PN结：LED是由P型半导体和N型半导体通过PN结连接而成。

P型半导体中的杂质掺入了具有电子空穴对的三价元素，如硼（B），形成P型材料；N型半导体中的杂质掺入了具有自由电子的五价元素，如磷（P），形成N型材料。

PN结的形成使得P区的空穴和N区的自由电子发生扩散，形成空间电荷区。

2. 能带结构：PN结的形成导致了能带结构的改变。

在P型半导体中，价带（能量较低的电子轨道）被空穴占据，而导带（能量较高的电子轨道）没有电子；在N型半导体中，导带被电子占据，而价带没有电子。

PN结的空间电荷区中，由于P区的空穴和N区的自由电子发生复合，形成势垒，使得PN结两侧的能带结构发生弯曲。

3. 正向偏置：当在PN结上施加正向电压时，即将P端连接到正电压，N端连接到负电压，使得P端电势高于N端。

这样，势垒的高度减小，空间电荷区变窄，空穴和自由电子更容易通过势垒层，发生复合。

在复合的过程中，空穴和自由电子释放出能量，以光的形式发射出来，形成可见光。

4. 发光机制：LED的发光机制主要有复合发光和注入发光两种。

在复合发光机制中，空穴和自由电子在PN结的空间电荷区内发生复合，释放出能量，以光的形式发射出来。

在注入发光机制中，当正向电压施加到PN结时，电子从N区注入到P区，空穴从P区注入到N区，当电子和空穴再次结合时，能量以光的形式发射出来。

5. 发光颜色：LED发光的颜色取决于半导体材料的能带宽度和能带间隙。

常见的LED颜色有红色、绿色、蓝色等。

红色LED使用的半导体材料一般是砷化镓（GaAs）；绿色LED使用的半导体材料一般是磷化镓（GaP）；蓝色LED使用的半导体材料一般是氮化镓（GaN）。

led灯管发光原理LED灯管，或者说LED照明灯管，现在被广泛应用于照明领域。

这种灯具的优点在于：它高效、环保、寿命长，还能够提供非常好的光效。

那么，今天我们来谈一谈LED灯管发光的原理是什么。

1.LED灯管简介LED灯管的外形与传统的荧光灯管非常相似，但是这两种灯管的发光原理是完全不同的。

LED是Light Emitting Diode（发光二极管）的缩写，它是一种特殊的半导体材料，可以将电能直接转换成光能。

LED灯管的主要部件包括发光二极管、散热器、驱动电路、光学系统、外壳等。

2.LED发光原理LED的发光原理就是电子跃迁。

LED材料被分为N型半导体和P型半导体两部分，其中P型半导体的材料中掺杂了一定浓度的掺杂剂。

不同于N型半导体，P型半导体中的电子浓度远低于空穴浓度，当两种材料连接时，由于例行浓度梯度，电子往往从高浓度的N型半导体中流向低浓度的P型半导体中。

当一定的电压加在P型半导体的正面，N 型半导体的负面时，电子会从N型半导体到P型半导体，这个时候，电子流通过半导体界面时，就会发生光的辐射，发出一个基本单色光，能量大小与电子能带差有关。

常见光色有红、黄、绿、蓝、紫等。

3.LED灯管的组成LED灯管由3个主要部分组成：灯板、散热器和光学系统。

灯板的大小不固定，通常采用超薄模块的设计，有些甚至可以贴在混凝土天花板上。

与传统的荧光灯相比，LED 灯管的光通量分布更加随意，可以任意的设计和分组。

散热器的设计对于LED管的长寿命也非常关键，散热器的设计可以使LED芯片的温度保持在良好的温度区间内，这样可以有效的减少光衰。

市面上的散热器材料有铝、铜、塑料等多种，选择不同的材质，可以满足不同的价值定位，对产品成本也有很大的影响。

光学系统可以控制LED灯管的光通量方向和强度，以适应不同的照明场景。

目前市面上的LED光学系统主要有集中透镜和散光透镜两种类型。

4.LED灯管的优点与传统的荧光灯和白炽灯相比，LED灯管有以下优点：4.1. 高效由于发光原理不同，LED灯管与传统灯管相比，更加高效。

LED工作原理LED是一种常见的光电器件，其工作原理是基于半导体材料的电致发光现象。

LED全称为Light Emitting Diode，即发光二极管。

它由一个P型半导体和一个N型半导体组成，两者之间通过PN结相连。

LED的工作原理主要涉及PN结的电子能级和能带结构。

在PN结中，P型半导体的导带和N型半导体的价带之间存在能带间隙。

当外加电压施加在PN结上时，如果正向偏置，即正极连接到P端，负极连接到N端，那么P端的空穴将向N端扩散，N端的电子将向P端扩散。

在扩散过程中，空穴和电子会发生复合，释放出能量。

在LED中，当电子从N型半导体跃迁到P型半导体时，会释放出能量，这些能量以光的形式发射出来，产生可见光。

这种发光现象被称为电致发光。

LED的发光颜色与所使用的半导体材料有关。

常见的LED颜色包括红色、绿色、蓝色等。

不同的半导体材料具有不同的能带结构，因此能够发射不同波长的光。

LED具有许多优点，使其成为照明和显示领域的理想选择。

首先，LED具有高效能的特点，能够将电能转化为光能的效率较高。

其次，LED寿命长，可达数万小时，远高于传统的白炽灯和荧光灯。

此外，LED还具有快速启动、抗震动、抗振动等特点。

LED的应用领域非常广泛。

在照明方面，LED被广泛应用于室内照明、路灯、汽车照明等。

LED的节能效果显著，可以有效减少能源消耗。

在显示方面，LED被应用于电子屏幕、电视、手机等各种显示设备。

由于LED的发光效果良好，色彩鲜艳，对比度高，因此被广泛接受和使用。

总结一下，LED的工作原理是基于半导体材料的电致发光现象。

通过施加外加电压，在PN结中电子和空穴的复合释放出能量，产生可见光。

LED具有高效能、长寿命、快速启动等优点，广泛应用于照明和显示领域。

随着技术的不断进步，LED的应用前景将更加广阔。

led与白炽灯发光原理
LED（Light Emitting Diode）发光原理是基于PN结的电致发
光现象。

PN结由N型半导体和P型半导体组成，当施加正向
偏置电压时，在结区域内发生注入载流子的现象。

在LED中，P型半导体的材料中掺杂了少量的掺杂剂，使其
成为P型导电型材料，导电型材料中带正电的空穴数量较多。

而N型半导体的材料中掺杂了少量的元素，形成了自由电子
数量较多的N型导电型材料。

当正向偏置电压施加到PN结上时，P型半导体的正空穴被推
入N型半导体的电子能带中，形成电子空穴对。

这些电子和
空穴在结区域内复合，导致电子能量的释放。

释放出来的能量以光的形式辐射出来，产生可见光。

与白炽灯的发光原理不同，白炽灯是基于热辐射的原理。

白炽灯的灯泡内填充了一定压强的气体（通常是氩气），灯丝通电后产生高温，灯丝的温度足够高，使灯丝加热到发光的温度。

当灯丝升温时，它会发射热辐射，即黑体辐射。

黑体辐射包含了各种波长的光线，其中包括可见光。

当我们看到灯泡发出的白光时，实际上是因为灯丝发射了各种波长的光线，它们混合在一起形成了白光。

因此，LED和白炽灯的发光原理完全不同。

LED是通过注入
载流子并释放能量来产生光线，而白炽灯是通过加热灯丝使其发射热辐射来产生光线。

简述led的发光原理
LED是利用半导体材料发光的器件。

其发光原理与普通的发
光二极管相似，都是利用半导体的PN结进行电子与空穴的复
合释放能量而产生光线。

LED的核心部分是由两种半导体材料组成的PN结，在PN结中，一边是P型半导体，富含与掺杂杂质不同的空穴；而另
一边是N型半导体，富含与掺杂杂质不同的电子。

这样就形
成了一个电子从N型区域流向P型区域的电子流，同时也形
成了一个空穴从P型区域流向N型区域的空穴流，这种现象
称为注入。

当电子流与空穴流汇合并在PN结内部复合时，它们之间的能
量将被释放出来，产生光子。

这些光子的能量与带有不同能级的半导体材料的带隙有关。

由于LED的PN结材料的能带结
构能量差异较大，故产生的光子具有特定的能量和频率，即产生了可见光。

对于不同颜色的LED，其发光原理也不同。

常见的红色LED
是通过掺杂杂质使PN结材料的带隙能量最小从而实现的，而
绿色和蓝色LED则是通过利用AlInGaP（化合物半导体材料）和GaInN（氮化物半导体材料）等材料的能带结构实现的。

除了发光原理，LED还具有很多其他优点，比如功耗低、寿
命长、耐冲击等，使其在照明、显示、指示灯等领域得到广泛应用。

led 发光原理在当代科技领域中，LED光源是一种最普遍的光源，特别是在照明和显示领域。

但是，为什么LED光源如此普遍和炙手可热？它是如何工作并发出如此大量的光？LED光源的发光原理是基于物理效应。

LED光源的发光过程是通过将电流注入到半导体芯片中来实现的，导体芯片中的电子与多余的空穴相遇并发生再结合反应。

再结合反应的过程中有能量被释放，这些能量以光的形式散发出来。

要理解LED发光原理，首先要了解半导体材料的特性。

半导体材料是指导电性介于导体和绝缘体之间的材料。

与导体相比，半导体材料的电流传导能力低得多。

但是，半导体材料的导电性可通过向其注入杂质或使用其他控制手段来改变。

将半导体材料与金属接触后，会在它们之间产生pn结。

PN结是半导体材料中的一种结构，是指通过掺杂不同类型的杂质，将一个n型区和一个p型区连接起来的特殊材料结构。

在PN结中，n型区域的多余电子会扩散到p型区域，相同的，p型区的空穴又会扩散到n型区。

当电子与空穴相遇时，会发生再结合反应，能量按照光的形式释放出来。

这种光的形式是LED光源发出的光的形式。

LED光源使用半导体材料做为发光体，将p型半导体片和n型半导体片组装成PN结，其中有些材料可用Pb、Si、GaAs等材料替代。

当电流通过PN结时，电子会向p型区域移动，空穴会向n型区域移动。

因为n型区域的电子和p型区域的空穴在PN结中相互结合，所以这些电子和空穴释放的能量以光的形式放出，这就是LED光源的光发射机制。

半导体材料使用不同类型的杂质掺杂，可以调整其电子掺杂浓度，从而影响光源的光谱特性。

其中，波长在300-800 nm范围内的LED光源被广泛应用于许多领域，例如照明、电视屏幕、手机屏幕、车灯、室内种植等等。

这些有不同应用的LED光源通过采用不同的半导体材料和不同的掺杂材料来实现。

在生产和应用LED光源时，应根据特定目的和要求选择合适的发光材料和发光结构。

总之，LED光源的发光原理是基于半导体材料特性的，它使用p型半导体片和n型半导体片组装成PN结，在电流通过PN结时，电子与空穴结合并以光的形式释放能量，产生LED 光源的光谱。

led发光板发光原理
LED发光板是一种利用LED（Light Emitting Diode，LED发
光二极管）作为光源的照明设备。

LED发光原理是通过电流
通过固体半导体材料，激发材料内的电子，使其跃迁至较低能级，这个跃迁释放的能量就是光能，形成可见光。

LED发光板的构造有多种，但通常包括LED芯片、导光板、
散热材料和外壳等组成。

LED芯片是LED发光的核心部分，
它是由半导体材料构成的，当电流通过芯片时，芯片内部的
PN结的P区和N区会发生电子跃迁，这个过程会造成电子能
级的变化，从而导致电子能级差的能量以光的形式释放出来。

导光板是LED发光板中的重要部分，它的作用是将LED芯片
发出的光线均匀分布到整个发光板上。

导光板的材料通常采用有机玻璃、亚克力等，具有良好的光透明性和折射性能，可以有效地改善光的传递效率。

散热材料是为了保证LED芯片能够正常工作而设计的，它能
有效地吸收LED芯片产生的热量，并传导到外壳中散发出去，以保持LED芯片的工作温度在正常范围内，以延长LED的使
用寿命。

LED发光板广泛应用于室内和室外的照明领域，由于LED具
有高效、低能耗、长寿命和环保等优点，因此越来越多地取代传统的照明设备。

无论是在家庭、商场、道路还是广告牌、指示灯等地方，LED发光板都可以提供高亮度、均匀的光线，
满足人们对于照明要求的同时节省能源，减少环境污染。

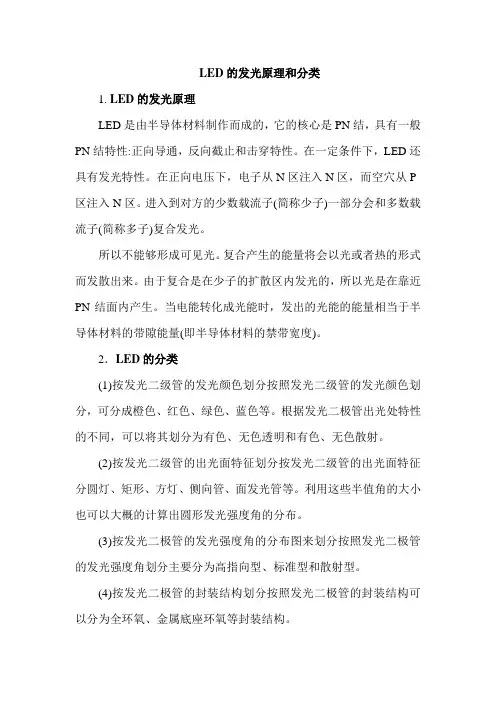

LED的发光原理和分类
1. LED的发光原理
LED是由半导体材料制作而成的，它的核心是PN结，具有一般PN结特性:正向导通，反向截止和击穿特性。

在一定条件下，LED还具有发光特性。

在正向电压下，电子从N区注入N区，而空穴从P 区注入N区。

进入到对方的少数载流子(简称少子)一部分会和多数载流子(简称多子)复合发光。

所以不能够形成可见光。

复合产生的能量将会以光或者热的形式而发散出来。

由于复合是在少子的扩散区内发光的，所以光是在靠近PN结面内产生。

当电能转化成光能时，发出的光能的能量相当于半导体材料的带隙能量(即半导体材料的禁带宽度)。

2．LED的分类
(1)按发光二级管的发光颜色划分按照发光二级管的发光颜色划分，可分成橙色、红色、绿色、蓝色等。

根据发光二极管出光处特性的不同，可以将其划分为有色、无色透明和有色、无色散射。

(2)按发光二级管的出光面特征划分按发光二级管的出光面特征分圆灯、矩形、方灯、侧向管、面发光管等。

利用这些半值角的大小也可以大概的计算出圆形发光强度角的分布。

(3)按发光二极管的发光强度角的分布图来划分按照发光二极管的发光强度角划分主要分为高指向型、标准型和散射型。

(4)按发光二极管的封装结构划分按照发光二极管的封装结构可以分为全环氧、金属底座环氧等封装结构。

(5)按发光二极管的发光强度和工作电流划分按照发光强度和工作电流划分有普通亮度的LED(发光强度为100mcd);把发光强度在10~100mcd间的称为高亮度发光二极管。

led发光原理LED（发光二极管）即电子器件由二极管组成，采用发光材料和特殊的封装结构实现了特定频率和角度的灯光发射，是20世纪80年代最新发明的电子器件，在未来的日子里必将广泛应用。

LED具有发光、安全、冷却、高效等优点，可用于汽车灯、显示屏、照明、标志等。

LED发光原理LED发光原理与普通二极管的发射原理类似，即电子从导体中流动到介质中，由于导体和介质的能带差异，一些电子跳过介质的能带，在暗空的热释光中，电子的跳跃会产生光子，这就是LED发光的原理。

LED材料LED由两种基本材料构成，一是发光材料，一是封装结构。

发光材料可用金属半导体（SiC）、晶体硅（Si）、化学气相沉积硅（CVD Si）、热熔硅（PAD Si）、半导体纳米粒等材料形成。

封装结构主要有：封装板、支架、洞、电化铝、支线、阴、阳极、硅热变形胶和金属封装等。

LED特性LED以无毒、无污染的特性受到世界的关注，LED的发光特性具有可见短波长发射、可控制强度，光色可以变化，耐受高压、耗能少，发光强度可以控制，寿命长，可靠性高，效率高，发光均匀，发光面积小等特点，使LED在汽车灯、通信、显示屏和照明等相关领域受到极大的关注。

LED的应用一般的LED可以用于汽车前灯，警示灯，公共汽车安全灯，移动电话键盘灯，数字显示屏，音响指示器，抬头灯，电子表，家用电器，流动电话屏幕，计算机键盘，外观装饰灯，枪支瞄准准心等应用领域。

LED的开发LED在应用上有无穷的可能，但仍然有一些尚待解决的技术难题，如发光材料性能优化，降低发射波长和寿命的问题，提高发光效率的问题等。

随着科技的进步，研究人员正在不断努力开发和完善LED，以满足不同应用的需求。

通过上述介绍，我们了解到，LED发光原理是由于导体、介质的能带差异等造成的，并且LED的发光具有无毒、无污染、可见短波长发射、可控制强度，光色可变等特性，将应用于汽车灯、显示屏、照明、标志等领域，而未来研究人员还要尽最大努力改善LED的发光效果，使LED能够更好的适用于不同的应用场合。

LED工作原理引言概述：LED（Light Emitting Diode）是一种半导体器件，具有高效、长寿命、低能耗等优点，被广泛应用于照明、显示、通信等领域。

本文将详细介绍LED的工作原理。

一、LED的基本结构1.1 发光层：LED的核心部份是发光层，由半导体材料构成。

当电流通过发光层时，半导体材料中的电子与空穴结合并释放能量，产生光辐射。

1.2 PN结：发光层由P型半导体和N型半导体构成，它们之间形成PN结。

P 型半导体富含正电荷，N型半导体富含负电荷。

PN结的形成使得电子和空穴在结附近集中。

1.3 电极：LED的两端分别连接有正极和负极电极。

正极电极通过P型半导体，负极电极通过N型半导体，形成电流通路。

二、LED的发光原理2.1 能带结构：半导体材料的能带结构决定了LED的发光特性。

在P型半导体中，导带和价带之间存在能隙，电子在能隙内无法存在；而在N型半导体中，导带和价带之间也存在能隙。

PN结的形成使得能隙在结附近更窄。

2.2 注入电子与空穴：当正向电压施加在LED上时，电子从N型半导体注入P 型半导体，空穴从P型半导体注入N型半导体。

电子和空穴在PN结附近复合，释放出能量，产生光子。

2.3 发光特性：LED发光的颜色与半导体材料的能带结构有关。

不同的半导体材料具有不同的能带结构，因此可以发射不同波长的光，从红光到紫光不等。

三、LED的驱动电路3.1 直流电源：LED需要直流电源供电，通常使用电池或者电源适配器提供稳定的直流电压。

3.2 电流限制：为了保护LED不受过大电流的伤害，往往在电路中加入电流限制电阻或者电流驱动芯片。

3.3 控制信号：通过控制电路中的开关元件，可以实现对LED的亮度和颜色的调节。

四、LED的应用领域4.1 照明领域：LED具有高效节能、寿命长的特点，被广泛应用于室内照明、路灯、汽车照明等领域。

4.2 显示屏领域：LED显示屏具有高亮度、高对照度、快速响应等特点，被广泛应用于室内外广告牌、电视屏幕、手机屏幕等。

LED工作原理LED（Light Emitting Diode）是一种半导体器件，通过电流通过时发出可见光。

LED工作原理是基于半导体材料的特性，当电流通过LED时，半导体材料中的电子与空穴结合，产生能量释放，从而发出光线。

LED工作原理的详细过程如下：1. 半导体材料：LED使用的半导体材料通常是砷化镓（GaAs）、磷化镓（GaP）、砷化铝（AlAs）等。

这些材料具有特殊的能带结构，形成导带和价带之间的能隙。

2. PN结：LED器件通常由PN结构组成。

PN结是由P型半导体和N型半导体材料通过扩散或者外加电场结合而成。

P型半导体中的多数载流子是空穴，N型半导体中的多数载流子是电子。

3. 能带结构：P型半导体的价带能量较高，导带能量较低，而N型半导体的价带能量较低，导带能量较高。

在PN结的交壤处形成一个能带弯曲的区域，称为耗尽层。

4. 电流注入：当外加正向电压时，P型半导体的空穴和N型半导体的电子会向耗尽层挪移。

空穴和电子在耗尽层相遇，发生复合，释放能量。

这些能量以光子的形式发出，形成可见光。

5. 发光特性：LED的发光颜色取决于所使用的半导体材料。

不同的材料具有不同的能带宽度，因此产生的光的波长也不同。

通过控制半导体材料的成份和掺杂，可以实现不同颜色的LED发光。

6. 发光强度：LED的发光强度与注入电流的大小成正比。

增加电流可以增加发光强度，但过大的电流可能会损坏LED器件。

因此，需要合理控制注入电流以保证LED的正常工作。

7. 寿命和效率：LED具有长寿命和高效率的特点。

由于LED是固态器件，没有灯丝等易损部件，因此寿命较长。

此外，LED的发光效率较高，大部份电能可以转化为可见光，而不是热量。

总结：LED工作原理是基于半导体材料的特性，通过电流注入PN结，使电子和空穴发生复合并释放能量，从而产生可见光。

LED具有长寿命、高效率和可调控发光颜色的优点，因此被广泛应用于照明、显示、指示等领域。

led发光原理是什么
LED发光二极管（Light Emitting Diode）是一种半导体器件，它能够将电能转换为光能，从而产生可见光。

LED发光原理是基于半导体材料的特性和电子结构的变化，下面我们将详细介绍LED发光的原理。

首先，LED是由两种半导体材料组成的，一种是N型半导体，另一种是P型半导体。

当这两种半导体材料通过特定的工艺加工后，形成PN结。

在PN结中，由于N型半导体中的自由电子和P型半导体中的空穴在结附近发生复合，产生能量差，这部分能量以光子的形式释放出来，从而产生光。

其次，LED发光的原理还涉及到半导体材料的能带结构。

在N型半导体中，价带和导带之间存在一定的能隙，当电子受到激发时，会跃迁到导带中，形成自由电子；而在P型半导体中，由于缺电子形成空穴。

当自由电子和空穴相遇时，发生复合，释放出能量，这部分能量就以光子的形式发射出来，从而产生光。

此外，LED发光的原理还与半导体材料的电子结构有关。

在PN结中，N型半导体中的自由电子和P型半导体中的空穴在结附近发生复合时，会产生能量差，这部分能量以光子的形式释放出来，从而产生可见光。

总的来说，LED发光的原理是基于半导体材料的能带结构和电子结构的变化，通过激发和复合过程，将电能转化为光能。

由于LED具有高效、环保、寿命长等优点，因此在照明、显示、通信等领域得到了广泛的应用。

希望通过本文的介绍，能够对LED发光的原理有一个更加深入的理解。

led发光二极管工作原理LED即发光二极管（Light-Emitting Diode）是一种能够将电能转换成光能的电子器件。

它是一种半导体器件，其工作原理基于PN结的电学特性和电子的能级跃迁。

一、PN结的电学特性PN结是由一种P型半导体和一种N型半导体组成的结构。

P型半导体是通过在纯的硅晶体中掺入少量三价元素（比如硼）形成的，它的电子将少一个价电子，因此含有很多空穴；N型半导体是通过在纯的硅晶体中掺入少量五价元素（比如磷）形成的，它的电子将多一个自由电子，因此含有很多自由电子。

由于P型和N型半导体的导电特性不同，当将它们连结在一起形成PN结时，P型半导体的空穴会向N型半导体扩散，而N型半导体的自由电子会向P型半导体扩散，这样在PN结的边界处就形成了电场。

由于电场的作用，使得PN结的两边区域出现静电势差，这个势差称为内建电势。

二、电子的能级跃迁在PN结中，当没有外加电压时，由于P型半导体和N型半导体之间的内建电势，使得P型半导体中的空穴向N型半导体移动，而N型半导体中的自由电子向P型半导体移动。

这种自发的扩散电流称为漂移电流，导致PN结形成一个开路状态，不产生电流。

当外加正向电压时，即将P端连接到正极，N端连接到负极，这时外加电压与内建电势叠加，减小了内部的电场强度，使得空穴和自由电子更容易向PN结的中心区域移动。

在中心区域，由于空穴和自由电子的重新结合，产生了复合电流，导致电流流向正向。

此时，PN结出现导通状态，工作在正向偏置状态。

当外加反向电压时，即将N端连接到正极，P端连接到负极，外加电压与内建电势叠加，增加了内部的电场强度，使得空穴和自由电子更难向PN结的中心区域移动，电流几乎不存在，因此PN结处于截止状态，不导电。

三、LED的发光机制在LED中，当电子从N型半导体的导带跃迁到P型半导体的空穴价带时，会释放出能量，这部分能量被转化为光能，产生了发光现象。

具体而言，当电子从高能级跃迁到低能级时，会释放光子。

简述LED的显示原理
LED的显示原理可以概括为以下几点:
一、LED的结构
LED芯片由p型和n型半导体材料接合而成,两端连接正负电极。

二、发光原理
1. LED芯片通电时,电子从n型区流入p型区。

2. 电子与空穴复合,能量转换为光子发射出可见光。

3. 通过掺杂控制不同材料发出不同颜色光。

三、单色LED
1. 根据半导体材料的带隙控制发光颜色。

2. 常见的有红、绿、蓝单色LED。

3. 通过调控电流调节发光强度。

四、全彩LED
1. 在一个封装内集成红绿蓝三色LED芯片。

2. 通过控制三色的电流比例,混合获得全色光。

3. 可显示数百万种颜色,实现全彩显示。

五、LED显示原理
1. LED阵列组成像素矩阵,每个LED可独立控制。

2. 行列式扫描依次点亮LED,形成图像。

3. 借助光学结构获得清晰的显示效果。

4. 分别控制每个像素的亮度和颜色,即成为视频图像。

LED是固体的冷光源,通过控制半导体的能带结构实现不同发光颜色,组成显示屏实现视频图像显示。
