实验四遥感图像的监督分类和⾮监督分类实验四遥感图像的⾮监督分类与监督分类⼀、实验⽬的1．⾮监督分类是对数据集中的像元依据统计数字，光谱类似度和光谱距离进⾏分类，在没有⽤户定义的条件下练习使⽤，在ENVI环境下的⾮监督分类技术有两种：迭代⾃组织数据分析技术（ISodata）和K均值算法（K-Means）；2．分类过程中应注意：1）怎样确定⼀个最优的波段组合，从⽽达到最佳的分类精度，基于OIF和相关系数，协⽅差矩阵以及经验的使⽤来完成对最适合的组合的选取，分类效果的关键即在于此；2）K-Means的基本原理；3）Isodata的基本原理；4）分类结束后，被分类后的图像是⼀个新的图像，被分类类码秘填充，从⽽可以获得数据提取信息，统计不同类码数量，转化为实际⾯积，在得到后的图像上，可对不同⽬标的形态指标进⾏分析。
3．对训练区中的像元进⾏分类；4．⽤训练数据集估计查看监督分类后的统计参数；5．⽤不同⽅法进⾏监督分类，如最⼩距离法、马⽒距离法和最⼤似然法。
⼆、实验设备与材料1、软件ENVI 4.7软件2、所需材料TM数据三、实验步骤1.选择最优的波段组合ENVI主⼯具栏中File →Open image file →选择hbtmref.img打开→在Basic Tools中选择Statistics →Compute statistics选定原图，在Spectral subset中可选项全部选定→OK →OK →全选→保存→OK，则各类统计数字均可查；OIF计算，选择分类波段：1，2；2，3；1，3波段标准差分别为2.665727；3.473308；4.574609，和为10.713644。
Correlation Matrix 中1和2波段的相关系数0.964308，加上2和3波段的相关系数0.980166，再加上1和3波段的相关系数0.945880，最终等于2.890354。
⽤标准差相加的结果10.713644⽐上相关系数之和2.890354等于3.70668922。

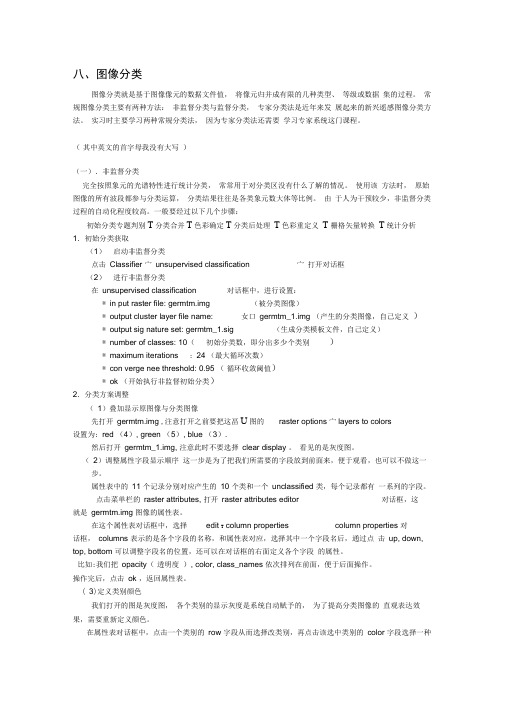

八、图像分类图像分类就是基于图像像元的数据文件值，将像元归并成有限的几种类型、等级或数据集的过程。
常规图像分类主要有两种方法：非监督分类与监督分类，专家分类法是近年来发展起来的新兴遥感图像分类方法。
实习时主要学习两种常规分类法，因为专家分类法还需要学习专家系统这门课程。
（其中英文的首字母我没有大写）（一）．非监督分类完全按照象元的光谱特性进行统计分类，常常用于对分类区没有什么了解的情况。
使用该方法时，原始图像的所有波段都参与分类运算，分类结果往往是各类象元数大体等比例。
由于人为干预较少，非监督分类过程的自动化程度较高。
一般要经过以下几个步骤：初始分类专题判别T分类合并T色彩确定T分类后处理T色彩重定义T 栅格矢量转换T统计分析1．初始分类获取（1）启动非监督分类点击Classifier 宀unsupervised classification 宀打开对话框（2）进行非监督分类在unsupervised classification 对话框中，进行设置：® in put raster file: germtm.img （被分类图像）® output cluster layer file name: 女口germtm_1.img （产生的分类图像，自己定义）® output sig nature set: germtm_1.sig （生成分类模板文件，自己定义）® number of classes: 10（初始分类数，即分出多少个类别）® maximum iterations : 24 （最大循环次数）® con verge nee threshold: 0.95 （循环收敛阈值）® ok （开始执行非监督初始分类）2．分类方案调整（1）叠加显示原图像与分类图像先打开germtm.img ,注意打开之前要把这畐U图的raster options 宀layers to colors设置为: red （4）, green （5）, blue （3）.然后打开germtm_1.img, 注意此时不要选择clear display 。

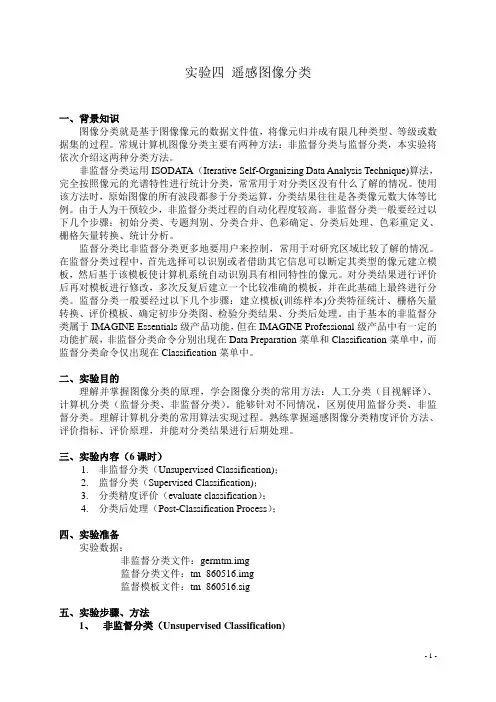

实验四遥感图像分类一、背景知识图像分类就是基于图像像元的数据文件值，将像元归并成有限几种类型、等级或数据集的过程。
常规计算机图像分类主要有两种方法：非监督分类与监督分类，本实验将依次介绍这两种分类方法。
非监督分类运用ISODATA（Iterative Self-Organizing Data Analysis Technique)算法，完全按照像元的光谱特性进行统计分类，常常用于对分类区没有什么了解的情况。
使用该方法时，原始图像的所有波段都参于分类运算，分类结果往往是各类像元数大体等比例。
由于人为干预较少，非监督分类过程的自动化程度较高。
非监督分类一般要经过以下几个步骤：初始分类、专题判别、分类合并、色彩确定、分类后处理、色彩重定义、栅格矢量转换、统计分析。
监督分类比非监督分类更多地要用户来控制，常用于对研究区域比较了解的情况。
在监督分类过程中，首先选择可以识别或者借助其它信息可以断定其类型的像元建立模板，然后基于该模板使计算机系统自动识别具有相同特性的像元。
对分类结果进行评价后再对模板进行修改，多次反复后建立一个比较准确的模板，并在此基础上最终进行分类。
监督分类一般要经过以下几个步骤：建立模板(训练样本)分类特征统计、栅格矢量转换、评价模板、确定初步分类图、检验分类结果、分类后处理。
由于基本的非监督分类属于IMAGINE Essentials级产品功能，但在IMAGINE Professional级产品中有一定的功能扩展，非监督分类命令分别出现在Data Preparation菜单和Classification菜单中，而监督分类命令仅出现在Classification菜单中。
二、实验目的理解并掌握图像分类的原理，学会图像分类的常用方法：人工分类（目视解译）、计算机分类（监督分类、非监督分类）。
能够针对不同情况，区别使用监督分类、非监督分类。
理解计算机分类的常用算法实现过程。
熟练掌握遥感图像分类精度评价方法、评价指标、评价原理，并能对分类结果进行后期处理。
