01基桩高应变检测作业指导书

作业指导书（基桩完整性检测）作业指导书(基桩完整性检测)编写：审核：批准：版号：文件编号：HDJC/SG-01-2002 生效日期：2003年1月1日目录1基桩低应变检测................................................................. 错误！未定义书签。

1.1前言 (4)1.2适用范围 (9)1.3检测依据标准 (4)1.4检测的目的 (4)1.5检测原理 (4)1.6仪器设备 (5)1.7检测准备 (6)1.8检测技术 (6)1.9现场检测 (7)1.10资料整理与成果分析 (8)1.11报告内容 (9)2基桩钻芯法检测 (9)2.1 引言 (9)2.2 适用范围 (9)2.3依据及标准 (10)2.4检测目的 (10)2.5检测原理 (10)2.6仪器设备 (10)2.7检测准备 (12)2.8现场检测 (13)2.9资料整理与成果分析 (15)2.10 报告内容 (17)3 基桩声波检测 (17)3.1 引言 (17)3.2 适用范围 (18)3.3依据及标准 (18)3.4检测目的 (18)3.5检测原理 (18)3.6仪器设备 (18)3.7探测准备 (20)3.8现场探测 (20)3.9资料整理与成果分析 (22)3.10报告内容 (24)附件一基桩低应变动力检测记录表 (26)附件二钻芯检测原始记录表 (27)附件三混凝土芯样试件抗压强度检验报告 (27)附件四超声透射法检测基桩完整性现场记录表 (27)附件五超声波检测成果表 (27)1 基桩低应变法检测1.1 引言基桩低应变法检测是检验预应力管桩或混凝土灌注桩桩身完整性普查的一种有效方法。

本指导书旨在指导基桩低应变法检测工作的开展，为实行规范化基桩低应变法检测工作提供依据1.2 适用范围适用于建筑、道路、桥梁、水电、港口等桩基工程1.3 检测依据标准（1）中华人民共和国行业标准《建筑基桩检测技术规范》（JGJ106-2003）；（2）中华人民共和国行业标准《公路工程基桩动测技术规程》（JTG/T FB81-01-2003）（3）辽宁省标准《筑基桩及复合地基检测技术规程》（DB21/T1450-2006）。

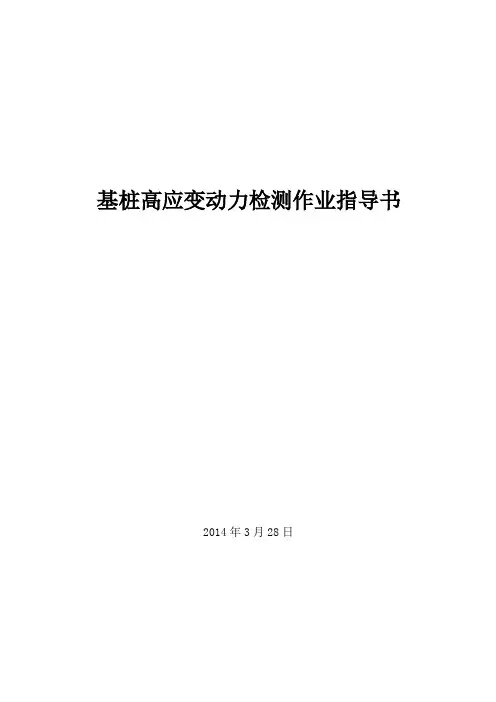

基桩高应变动力检测作业指导书2014年3月28日1、主题内容与适用范围为了确保现场高应变检测工作的正常进行，取得正确可靠的检测数据，使高应变检测工作规范、有序，特制定基桩高应变动力检测作业指导书。

本作业指导书规定了高应变评价桩身完整性和测定单桩承载力的作业指导。

本作业指导书适用于判定各类预制桩和砼灌注桩的基桩极限承载力及评价桩身的结构完整性。

2、引用标准国家行业标准《建筑基桩检测技术规范》JGJ 106-20033、抽样方法和数量由建设单位委托检测，双方签定委托合同。

检测数量一般由建设、监理、设计三方根据检测规程和工程实际确定桩数和桩号。

4、检测项目判定基桩的极限承载力；评价桩身的结构完整性。

5、检测仪器仪器设备由传感器(应变、加速度各一对)、放大器、数据采集装置、记录显示器以及专用附件组成。

1.传感器：加速度传感器的共振频率在7500Hz以上，有在0-1000g和10-7500Hz范围内呈线性；2.数据采集放大器：增益宜大于60db且可调；频率范围宜于10Hz-5KHz；3.记录采样频率：不宜小于2000点/秒以上；4.整机信噪比大于3。

6、检测系统框图基桩高应变检测系统框图7、检测前后，对被测样品和检测仪器的检查项目7.1 检测前，对被测样品的检查项目（1）为确保检测时锤击力的正常传递，对混凝土灌注桩、桩头严重破损的混凝土预制桩，检测前应对桩头进行修复或加固处理。

（2）砼桩桩头顶面应水平、平整，桩头中轴线与桩身中轴线应重合，桩头截面积应与原桩身截面积相同。

桩头主筋应全部直通至桩项混凝土保护层之下，各主筋应在同一高度上。

（3）距桩顶1倍桩径范围内，宜用厚度为3—5mm的钢板围裹或距桩顶1.5倍桩径范围内设置箍筋，间距不宜大于150mm。

桩顶应设置钢筋网片2--3层，间距60—100mm。

（4）桩头混凝土强度等级宜比桩身混凝土提高1—2级，且不得低于C30。

7.2 检测前，对检测仪器的检查项目检测前应认真检查确认整个测试系统处于正常状态，并按规程逐一核对各类参数设定值，直至确认无误后，方可开始检测。

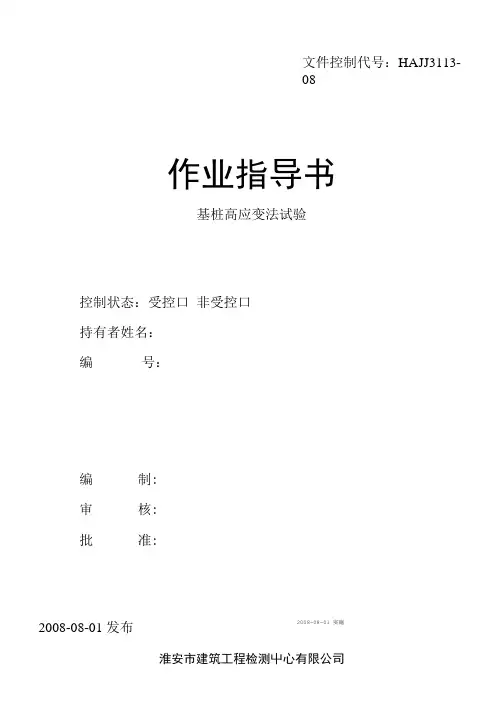

2008-08-01 实施文件控制代号：HAJJ3113-08作业指导书基桩高应变法试验控制状态：受控口 非受控口持有者姓名：编 号：编制: 审核: 批 准:2008-08-01 发布 淮安市建筑工程检测屮心有限公司第一章、使用范围1.1本方法适用于检测基桩的竖向抗压承载力和桩身完整性；监测预制桩打入时的桩身应力和锤击能量传递比，为沉桩工艺参数及桩长选择提供依据。

1.2进行灌注桩的竖向抗压承载力检测时，应具有现场实测经验和本地区相近条件下的可靠对比验证资料。

1.3对于大直径扩底桩和Q-s曲线具有缓变型特征的大直径灌注桩，不宜采用本方法进行竖向抗压承载力检测。

第二章、仪器设备2.1检测仪器的主要技术性能指标不应低于《基桩动测仪》JG/T 3055中表1规定的2级标准，且应具有保存、显示实测力与速度信号和信号处理与分析的功能。

2.2锤击设备宜具有稳固的导向装置；打桩机械或类似的装置（导杆式柴油锤除外）都可作为锤击设备。

2.3重锤应材质均匀、形状对称、锤底平整，高径（宽）比不得小丁1,并采用铸铁或铸钢制作。

当采取自由落锤安装加速度传感器的方式实测锤击力时，重锤应整体铸造，且高径（宽）比应在1.0〜1.5范围内。

2.4进行承载力检测时，锤的重量应大于预估单桩极限承载力的1.0%〜1.5%,混凝土桩的桩径大于600mm或桩长大于30m时取高值。

第三章、现场检测3.1检测前的准备工作应符合下列规定：1）预制桩承载力的时间效应应通过复打确定。

2）桩顶面应平整，桩顶高度应满足锤击装置的要求，桩锤重心应与桩顶对中，锤击装置架立应垂直。

3）对不能承受锤击的桩头应做加固处理，混凝土桩的桩头处理按如下执行：0.1混凝土桩应先凿掉桩顶部的破碎层和软弱混凝土。

0.2桩头顶面应平整，桩头中轴线与桩身上部的中轴线应重合。

0.3桩头主筋应全部直通至桩顶混凝土保护层Z下，各主筋应在同一高度上。

0.4距桩顶1倍桩径范围内，宜用厚度为3〜5mm的钢板围裹或距桩顶1.5倍桩径范围内设置箍筋，间距不宜大于100mm。

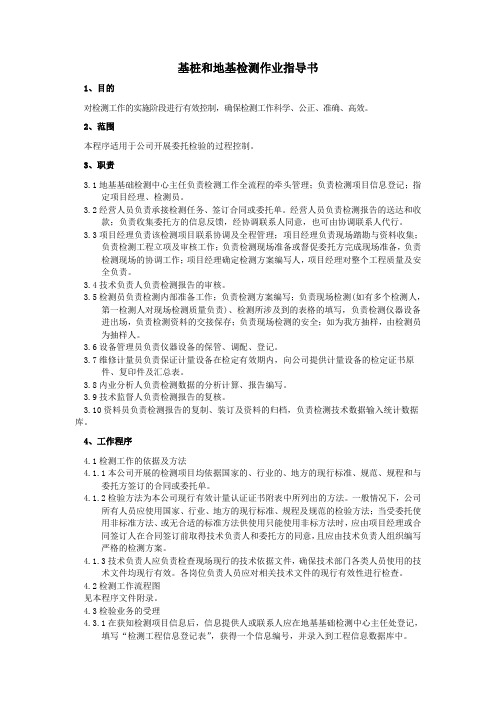

基桩和地基检测作业指导书1、目的对检测工作的实施阶段进行有效控制，确保检测工作科学、公正、准确、高效。

2、范围本程序适用于公司开展委托检验的过程控制。

3、职责3.1地基基础检测中心主任负责检测工作全流程的牵头管理；负责检测项目信息登记；指定项目经理、检测员。

3.2经营人员负责承接检测任务、签订合同或委托单。

经营人员负责检测报告的送达和收款；负责收集委托方的信息反馈，经协调联系人同意，也可由协调联系人代行。

3.3项目经理负责该检测项目联系协调及全程管理；项目经理负责现场踏勘与资料收集；负责检测工程立项及审核工作；负责检测现场准备或督促委托方完成现场准备，负责检测现场的协调工作；项目经理确定检测方案编写人，项目经理对整个工程质量及安全负责。

3.4技术负责人负责检测报告的审核。

3.5检测员负责检测内部准备工作；负责检测方案编写；负责现场检测(如有多个检测人，第一检测人对现场检测质量负责)、检测所涉及到的表格的填写，负责检测仪器设备进出场，负责检测资料的交接保存；负责现场检测的安全；如为我方抽样，由检测员为抽样人。

3.6设备管理员负责仪器设备的保管、调配、登记。

3.7维修计量员负责保证计量设备在检定有效期内，向公司提供计量设备的检定证书原件、复印件及汇总表。

3.8内业分析人负责检测数据的分析计算、报告编写。

3.9技术监督人负责检测报告的复核。

3.10资料员负责检测报告的复制、装订及资料的归档，负责检测技术数据输入统计数据库。

4、工作程序4.1检测工作的依据及方法4.1.1本公司开展的检测项目均依据国家的、行业的、地方的现行标准、规范、规程和与委托方签订的合同或委托单。

4.1.2检验方法为本公司现行有效计量认证证书附表中所列出的方法。

一般情况下，公司所有人员应使用国家、行业、地方的现行标准、规程及规范的检验方法；当受委托使用非标准方法、或无合适的标准方法供使用只能使用非标方法时，应由项目经理或合同签订人在合同签订前取得技术负责人和委托方的同意，且应由技术负责人组织编写严格的检测方案。

桩基高应变检测方案
1.引言
2.检测原理
3.仪器设备
进行桩基高应变检测需要准备以下仪器设备：
3.1高应变测量仪：选择具有高精度、高灵敏度的测量仪器，能够准确测量桩体的微小位移和变形情况。

3.2数据采集系统：配备数据采集系统，能够实时采集测量数据，并将其导入计算机进行后续分析和处理。

3.3辅助工具：如标尺、剪刀等，在操作过程中使用。

4.操作步骤
进行桩基高应变检测的操作步骤如下：
4.1准备工作：清理测量区域，移除遮挡物，并确认仪器设备正常工作。

4.2安装测点：根据实际需要，在桩体上选择几个测点，使用胶水将测量应变片固定在测点上。

4.3进行载荷试验：施加一定大小的外力在试验桩上，以激活桩体的变形，使应变工作在有效测量范围内。

4.4测量数据：将测量仪器连接到应变片上，进行实时测量，并记录下测量数据。

4.5拆除测点：测量完毕后，将应变片从测点上剪下，清理测点。

5.数据处理方法
完成测量后，需要对收集到的数据进行处理，以得到有关桩基高应变情况的信息。

5.1数据筛选：对采集到的数据进行筛选和清洗，排除异常数据和干扰因素。

5.2数据分析：通过对筛选后的数据进行分析，计算出桩基高应变的数值，并进行统计和比较。

5.3结果评估：根据数据分析的结果，评估桩基高应变情况，判断桩体的变形情况和工程质量。

6.结论
本文介绍了一种桩基高应变检测方案，通过测量桩体变形引起的应变来评估桩基础质量。

该方案的操作步骤简单明了，能够提供科学依据和技术支持，为工程施工提供可靠的数据。

在编写本方案过程中，参考了以下文献：。

基桩检测作业指导书（C7.5.4－1）1 作业内容本公司基桩检测项目作业内容包括：基桩低应变动力检测；基桩高应变动力检测；复合地基检测和单桩静载试验。

2 质量标准2.1 根据工程特点，编制并严格执行检测方案设计。

2.2 符合现行的规范、标准。

3 工作准备3.1 方案设计3.1.1 了解水源、电源、交通情况和场地平整情况。

3.1.2 收集工程及待检基桩的有关资料。

3.1.3 明确待检基桩的位置。

3.1.4 根据以上资料及相关规范，编制检测方案，确定人员，仪器。

3.2 按照检测方案要求，对桩头及桩头周围的土层进行处理。

3.3 人员就位，仪器设备进场，核实桩位。

4 现场试验程序4.1 基桩低应变动力检测4.1.1 进行激振方式和接收条件的选择试验，确定最佳激振方式和接收条件。

4.1.2 激振点宜选择在桩头中心部位，传感器应稳固地安置在桩头上。

对于桩径大于500mm的桩可安置两个或多个传感器，并尽可能地均匀分布。

4.1.3 当随机干扰较大时，应采用信号增强措施，进行多次重复激振与接收。

必要时，可以采用横向激振和用水平速度传感器接收，辅助判定桩身浅部缺陷。

4.1.4 被检测的每根桩均应进行两次或两次以上重复测试，出现异常波形应在现场及时研究，排除影响测试的不良干扰因素后再重新测试。

重复测试的波形与原波形应具有相似性。

4.1.5 室内资料整理a）对原始记录进行综合分析，对形成复杂波形时，应仔细甄别，并应结合工程地质资料、施工过程记录等进行综合判定，给出合理的评定；b）对确实不易判别的波形，应采取相应的其它手段进行补测，进行辅助判断，必要时进行基桩抽芯检验；c）综合分析各种资料，提交正式检测报告。

4.2 基桩高应变动力检测4.2.1 为监视和减少可能出现的偏心锤击的影响，检测时应安装应变传感器和加速度传感器各两只。

传感器的安装应符合；a）传感器应安装在桩顶以下桩身两侧。

其垂直距离应低于桩头1~2m；b）安装传感器的桩身表面平整。

高应变检测操作手册
1、仪器:高应变检测仪。

2、检测所需仪器与工具：主机、内装IC压电加速度传感器（两个）、应变测
量力传感器（两个）、膨胀螺管与螺丝、铁锤、电
锤、錾子。

3、现场测试前的工作：a 确认桩号（自己查看图纸与询问现场施工人员相结合）；
b 检测桩长；c钻孔是否打好；d传感器安装是否平衡；
4、参数设置：工程名称、检测单位、检测人员、桩号、总桩长、桩身密度、
桩身波速、测点截面积、测点桩长、测点密度、测点波速、
桩身截面积、桩长、锤重、落距、桩低截面积、Sounding（水深）、
桩径、锤型、承载力、安全系数、锤击数、备注、计算方法、
凯斯系数、力低通滤波、速度低通滤波
5、数据采集：参数设置好后，先“监视”传感器是否安装平衡，查看FZV曲
线或原始曲线，点击“采样”进入文件保存对话框，输入桩号，
点击“确定”后，进行采样，这是屏幕出现“等待落锤”，告诉
施工人员落锤，继续观察FZV曲线或原始数据，确保正确性，
将桩达到标高，打桩结束后，点击“暂停”，结束采集，点击“下
一桩”，退出后就可完成数据采集了。

6、试验结束后的工作：1拆除传感器；2整理好传感器；3将电锤收好放进工具
箱；4将整理好的传感器装进工具箱；5将仪器关机放
入箱内，装好传感器。

6电线插板收好。

7、数据处理：1将仪器中的数据用U盘导出来；2将U盘的数据导入电脑；
3用高应变数据处理软件打开今天测量数据，进行处理；4将每锤
采集到的数据进行滤波；5滤波后进行凯斯分析，选中峰值和反
射点，得到承载力和波速；6进行数据存储。

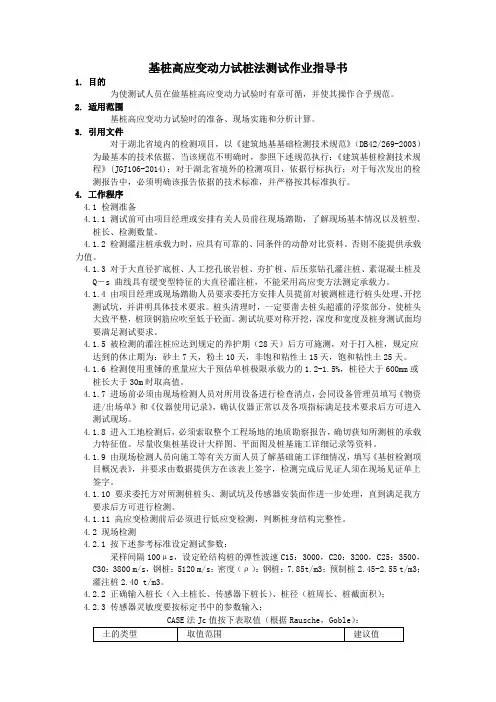

基桩高应变动力试桩法测试作业指导书1. 目的为使测试人员在做基桩高应变动力试验时有章可循，并使其操作合乎规范。

2. 适用范围基桩高应变动力试验时的准备、现场实施和分析计算。

3. 引用文件对于湖北省境内的检测项目，以《建筑地基基础检测技术规范》（DB42/269-2003）为最基本的技术依据，当该规范不明确时，参照下述规范执行：《建筑基桩检测技术规程》(JGJ106-2014)；对于湖北省境外的检测项目，依据行标执行；对于每次发出的检测报告中，必须明确该报告依据的技术标准，并严格按其标准执行。

4. 工作程序4.1 检测准备4.1.1 测试前可由项目经理或安排有关人员前往现场踏勘，了解现场基本情况以及桩型、桩长、检测数量。

4.1.2 检测灌注桩承载力时，应具有可靠的、同条件的动静对比资料。

否则不能提供承载力值。

4.1.3 对于大直径扩底桩、人工挖孔嵌岩桩、夯扩桩、后压浆钻孔灌注桩、素混凝土桩及Q－s 曲线具有缓变型特征的大直径灌注桩，不能采用高应变方法测定承载力。

4.1.4 由项目经理或现场踏勘人员要求委托方安排人员提前对被测桩进行桩头处理、开挖测试坑，并讲明具体技术要求。

桩头清理时，一定要凿去桩头超灌的浮浆部分，使桩头大致平整，桩顶钢筋应吹至低于砼面。

测试坑要对称开挖，深度和宽度及桩身测试面均要满足测试要求。

4.1.5 被检测的灌注桩应达到规定的养护期（28天）后方可施测，对于打入桩，规定应达到的休止期为：砂土7天，粉土10天，非饱和粘性土15天，饱和粘性土25天。

4.1.6 检测使用重锤的重量应大于预估单桩极限承载力的1.2-1.5%，桩径大于600mm或桩长大于30m时取高值。

4.1.7 进场前必须由现场检测人员对所用设备进行检查清点，会同设备管理员填写《物资进/出场单》和《仪器使用记录》，确认仪器正常以及各项指标满足技术要求后方可进入测试现场。

4.1.8 进入工地检测后，必须索取整个工程场地的地质勘察报告，确切获知所测桩的承载力特征值。

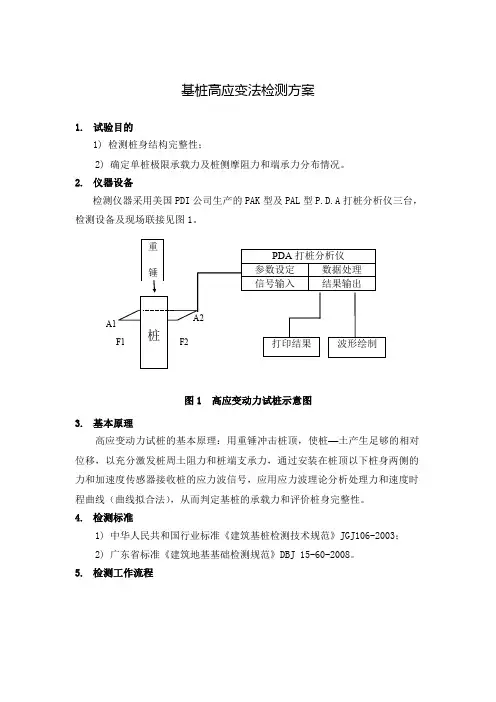

基桩高应变法检测方案1.试验目的1) 检测桩身结构完整性；2) 确定单桩极限承载力及桩侧摩阻力和端承力分布情况。

2.仪器设备检测仪器采用美国PDI公司生产的PAK型及PAL型P.D.A打桩分析仪三台，检测设备及现场联接见图1。

图1 高应变动力试桩示意图3.基本原理高应变动力试桩的基本原理：用重锤冲击桩顶，使桩—土产生足够的相对位移，以充分激发桩周土阻力和桩端支承力，通过安装在桩顶以下桩身两侧的力和加速度传感器接收桩的应力波信号，应用应力波理论分析处理力和速度时程曲线（曲线拟合法），从而判定基桩的承载力和评价桩身完整性。

4.检测标准1) 中华人民共和国行业标准《建筑基桩检测技术规范》JGJ106-2003；2) 广东省标准《建筑地基基础检测规范》DBJ 15-60-2008。

5.检测工作流程6. 抽检数量、验证与扩大检测按总桩数的8%抽检，且不得少于10根。

当出现以下四种情况应采用静载法进一步验证：1) 桩身存在缺陷，无法判定桩的竖向承载力；2) 桩身缺陷对水平承载力有影响；3) 单击贯入度大，桩底同向反射强烈且反射峰较宽，侧阻力波、端阻力波反射弱，即波形表现出竖向承载性状明显与勘察报告中的地质条件不符合；4) 嵌岩桩同向反射强烈，且在时间2L/c 后无明显端阻力反射；也可采用钻芯法检验。

当单桩承载力抽检结果不满足设计要求时，应分析原因，并经确认后扩大抽检。

当抽检桩身完整性所发现的Ⅲ、Ⅳ类桩之和大于抽检桩数的20%时，宜采用原检测方法，在未检桩中继续扩大抽检。

7. 受检桩位的选择 接受委托 现场检测 调查、资料收集 制定检测方案 前期准备 计算分析和结果评价 检测报告设备、仪器检定 重新检测、验证、扩大检测检测桩位的确定宜按下列原则进行：1) 施工质量有疑问的桩；2) 设计方认为重要的桩；3) 局部地质条件出现异常的桩；4) 施工工艺不同的桩；5) 适量选择完整性检测中判定的Ⅲ类桩；6) 除上述规定外，同类型桩宜均匀随机分布。

基桩高应变法检测报告
1、检测目的
本次检测旨在评估基桩在不同荷载下的承载能力以及桩身的变形情况，为工程建设提供参考依据。

2、检测方法
采用基桩高应变法进行检测，即利用应变计对基桩桩身进行应变测量，通过分析应变值的大小和分布来评估基桩的稳定性和变形情况。

3、检测步骤
（1）选择测试桩进行检测，并在桩身上布置应变计。

（2）接通应变计测量系统，记录基桩在不同荷载作用下的应变值。

（3）根据应变值的变化情况，评估基桩在不同荷载下的承载能力以
及桩身的变形情况。

4、检测结果
经过实际检测和数据分析，得到以下结果：
（1）基桩的承载能力符合设计要求，剩余承载能力较大，满足工程
使用要求。

（2）基桩的应变分布均匀，未发现明显的异常情况，表明桩身无明
显的变形和破坏。

（3）基桩在不同荷载下的应变响应符合预期，验证了设计参数和施
工质量的可靠性。

5、问题与建议
根据实际检测情况，对该工程的一些问题提出以下建议：
（1）建议在后续施工中保持施工质量，确保桩身的稳定性和承载能力。

（2）建议定期进行基桩的检测和监测，及时发现问题并采取相应措施。

（3）建议根据实测数据进行合理的调整和优化设计方案，以提高工程的整体效益。

6、总结
基桩高应变法是一种有效的基础工程质量检测方法，通过对基桩进行应变测量可以评估其承载能力和变形情况。

本次检测结果表明，在不同荷载下，基桩的承载能力和应变响应均符合设计要求，验证了设计和施工的可靠性。

最后，建议在后续工程中加强施工质量管理和监测工作，以确保工程的安全性和可靠性。

基桩高应变动力检测作业指导书目录1.检测原理及适用范围 (3)2.检测依据标准 (3)3.检测目的 (3)4.检测方法 (3)5.仪器设备 (4)6.检测前的准备工作 (4)6.1收集和了解检测工程概况 (4)6.2内业准备工作 (4)6.3试桩抽检数量要求及检测开始时间 (4)6.4桩头加固处理 (5)7.现场检测流程 (5)7.1资料填写 (5)7.2传感器安装 (5)7.3桩垫设置 (6)7.4测试参数设定 (6)7.5锤击设备的就位 (8)7.6锤击采样 (8)7.7仪器清理 (9)8.资料的整理分析 (9)9.报告编写 (12)1.检测原理及适用范围高应变法是指是在桩顶沿轴向施加一冲击力，使桩产生足够的贯入度，实测由此产生的桩身质点应力和加速度的响应，通过波动理论分析，判定单桩竖向抗压承载力及桩身完整性的检测方法。

高应变适用于建筑、市政、交通工程中的各类钻孔灌注桩、钢筋混凝土预制桩、预应力管桩、钢桩及其他类型的打入桩。

对多支盘灌注桩、大直径扩底桩以及具有缓变形Q-S曲线的大直径灌注桩，均不宜采用本方法进行单桩竖向抗压承载力检测。

高应变检测主要适用于检测基桩的竖向抗压承载力和桩身完整性；监测预制桩打入时的桩身应力和锤击能量传递比，为沉桩工艺参数及桩长选择提供依据。

对灌注桩进行竖向抗压承载力检测时，应具有一定的实测经验和相近条件下可靠的对比验证资料。

2.检测依据标准《建筑基桩检测技术规范》JGJ106-2014。

3.检测目的（1）判定单桩竖向抗压承载力是否满足设计要求；（2）检测桩身缺陷及其位置，判定桩身完整性类别；（3）分析桩侧和桩端土阻力；（4）在混凝土预制桩及钢桩打桩过程中检测桩身应力，进行捶击效率监测，为选择沉桩工艺参数和确定桩长提供依据。

4.检测方法（1）用动态的冲击荷载冲击桩头，使桩土体系由弹性工作状态进入塑性工作状态；（2）采集桩顶具有代表性桩身截面的轴向应变和桩身运动加速度的时程曲线，即F(t) 和V(t)；（3）根据一维波动方程对桩身阻抗和土阻力实现分段分析和计算，从而获取桩身完整性、承载能力方面的数据，并且可以模拟静力计算，推算出相应的静载荷试验下的P-S曲线。

桩基高应变检测操作方法
对于桩基高应变检测，一般可以采用以下操作方法：
1. 安装应变片：首先在桩体上选取若干个应变测点，然后使用专用的粘合剂将应变片固定在桩体上。

应变片应与桩体表面充分接触，确保测得的应变准确可靠。

2. 连接设备：将应变片的输出端与应变测量设备的输入端连接，通常使用导线进行连接。

确保连接牢固、导线无损坏，并使用合适的防护措施，以防止因外界干扰而导致测量数据的误差。

3. 校正仪器：在进行实际测量之前，需要通过校准来确保仪器的准确性。

校准通常包括零位校准和灵敏度校准两个步骤。

零位校准是将仪器的输出调整为零，以消除测量误差；灵敏度校准是通过施加已知应变，校正仪器的灵敏度。

4. 进行测量：在桩基周围设置一个合适的保护区域，避免测量过程中的干扰。

然后使用应变测量设备对桩体上的应变片进行测量，记录下各个测点的应变数值。

5. 数据分析：将测得的应变数据进行整理和分析，以得出桩基的高应变情况。

可以根据不同的分析方法，对桩基的稳定性、承载能力等进行评估，并提出相应的处理建议。

需要注意的是，在进行桩基高应变检测时，应严格按照相关标准和规范进行操作，
并由专业人员进行操作和分析，以确保数据的准确性和可靠性。
