AB-8大孔吸附树脂说明书

ab8大孔吸附树脂原理大孔吸附树脂是一种具有大孔结构的高分子吸附剂，主要用于有机物的分离、纯化和富集。

AB8大孔吸附树脂是其中的一种，其原理主要包括以下几个方面：1. 分子筛作用：大孔吸附树脂具有较大的孔径和孔隙率，这使得它能够根据分子的大小进行选择性吸附。

当待分离物质通过树脂柱时，较小的分子可以进入树脂的大孔内部，而较大的分子则被排斥在外。

这种基于分子大小的差异实现分离的过程被称为分子筛作用。

2. 物理吸附：AB8大孔吸附树脂主要通过物理吸附的方式实现对有机物的吸附。

物理吸附是指吸附剂与吸附质之间通过范德华力、静电引力等非化学键作用力形成的吸附。

这种吸附力较弱，容易受温度、压力等外界条件的影响，因此可以通过改变这些条件来实现对吸附和解吸的控制。

3. 化学吸附：在某些情况下，AB8大孔吸附树脂还可以通过化学吸附的方式实现对有机物的吸附。

化学吸附是指吸附剂与吸附质之间通过化学键作用力形成的吸附。

这种吸附力较强，不易受外界条件的影响，因此可以实现对吸附物的高选择性和高稳定性。

4. 动态平衡：在AB8大孔吸附树脂的吸附过程中，吸附和解吸是同时进行的。

当溶液中的有机物浓度较低时，吸附速率大于解吸速率，树脂上的吸附量逐渐增加；当溶液中的有机物浓度较高时，解吸速率大于吸附速率，树脂上的吸附量逐渐减少。

当达到动态平衡时，树脂上的吸附量不再发生变化，此时溶液中的有机物浓度称为平衡浓度。

5. 洗脱：为了实现对有机物的分离和纯化，需要将已经吸附在AB8大孔吸附树脂上的有机物从树脂上洗脱下来。

洗脱的方法主要有以下几种：a) 增加溶液中的有机溶剂浓度：通过增加溶液中的有机溶剂浓度，降低溶液的极性，从而减弱有机物与树脂之间的范德华力和静电引力，实现对有机物的洗脱。

b) 改变溶液的pH值：通过改变溶液的pH值，影响有机物的离子化程度，从而改变有机物与树脂之间的相互作用力，实现对有机物的洗脱。

c) 使用盐析剂：通过添加盐析剂，改变溶液的离子强度，从而影响有机物与树脂之间的相互作用力，实现对有机物的洗脱。

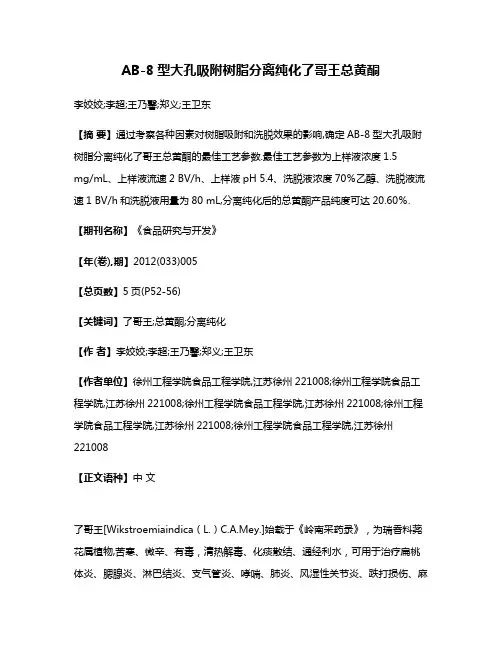

AB-8型大孔吸附树脂分离纯化了哥王总黄酮李姣姣;李超;王乃馨;郑义;王卫东【摘要】通过考察各种因素对树脂吸附和洗脱效果的影响,确定AB-8型大孔吸附树脂分离纯化了哥王总黄酮的最佳工艺参数.最佳工艺参数为上样液浓度1.5mg/mL、上样液流速2 BV/h、上样液pH 5.4、洗脱液浓度70％乙醇、洗脱液流速1 BV/h和洗脱液用量为80 mL,分离纯化后的总黄酮产品纯度可达20.60％.【期刊名称】《食品研究与开发》【年(卷),期】2012(033)005【总页数】5页(P52-56)【关键词】了哥王;总黄酮;分离纯化【作者】李姣姣;李超;王乃馨;郑义;王卫东【作者单位】徐州工程学院食品工程学院,江苏徐州221008;徐州工程学院食品工程学院,江苏徐州221008;徐州工程学院食品工程学院,江苏徐州221008;徐州工程学院食品工程学院,江苏徐州221008;徐州工程学院食品工程学院,江苏徐州221008【正文语种】中文了哥王[Wikstroemiaindica（L.）C.A.Mey.]始载于《岭南采药录》，为瑞香料荛花属植物,苦寒、微辛、有毒，清热解毒、化痰散结、通经利水，可用于治疗扁桃体炎、腮腺炎、淋巴结炎、支气管炎、哮喘、肺炎、风湿性关节炎、跌打损伤、麻风、闭经、水肿等疾病，其主要含有黄酮类化合物等有效成分[1-6]。

大孔吸附树脂是一类不溶于酸、碱及各种有机溶剂且有较好吸附性能的有机高聚物吸附剂，近年来广泛被应用于医药、环保和食品等领域[7]，在中草药研究方面也较广泛，尤其在黄酮类化合物中：如红树莓总黄酮[8]，银杏叶总黄酮[9]和杭白菊总黄酮[10]等及其他各类成分均有采用大孔吸附树脂法进行分离纯化的研究。

而应用于了哥王总黄酮分离纯化方面鲜见报道，故本研究对AB-8型大孔吸附树脂纯化了哥王总黄酮的工艺进行研究，为该资源的进一步开发提供科学的理论依据。

1 材料与方法1.1 原料与试剂了哥王购自安徽亳州药材市场，经江南大学食品学院高献礼博士鉴定；芦丁标准品：南京替斯艾么中药研究所，批号：TCM027-090316；AB-8型大孔吸附树脂：安徽三星树脂有限公司；其他均为分析纯。

一、实验目的1. 了解大孔树脂的基本性质和吸附原理。

2. 掌握大孔树脂的吸附、解吸和再生方法。

3. 研究不同条件下大孔树脂对目标物质的吸附性能。

二、实验原理大孔树脂是一种具有多孔结构的有机高分子吸附剂，其吸附作用主要是通过范德华力、氢键等物理吸附作用实现的。

在实验中，通过调节溶液的pH值、温度、树脂用量等条件，可以研究大孔树脂对目标物质的吸附性能。

三、实验材料1. 实验仪器：锥形瓶、移液管、烧杯、电子天平、恒温水浴锅、pH计等。

2. 实验试剂：大孔树脂（如AB-8）、目标物质溶液、去离子水、NaOH、HCl等。

3. 实验样品：某中药提取液。

四、实验方法1. 树脂预处理：将大孔树脂用去离子水浸泡24小时，然后用1mol/L的HCl溶液浸泡2小时，再用去离子水反复冲洗至中性，最后用去离子水浸泡备用。

2. 吸附实验：将预处理好的大孔树脂加入锥形瓶中，加入一定量的目标物质溶液，调节pH值，置于恒温水浴锅中搅拌吸附一定时间。

3. 解吸实验：将吸附一定时间后的树脂过滤，收集滤液，然后用不同浓度的NaOH溶液对树脂进行解吸，收集解吸液。

4. 数据处理：测定吸附和解吸液中的目标物质浓度，计算吸附率和解吸率。

五、实验结果与分析1. 树脂预处理对吸附性能的影响实验结果表明，预处理后的大孔树脂对目标物质的吸附率较高，说明预处理能够有效提高树脂的吸附性能。

2. pH值对吸附性能的影响实验结果表明，当pH值为6.0时，树脂对目标物质的吸附率最高。

这可能是因为在该pH值下，目标物质与树脂的亲和力较强。

3. 温度对吸附性能的影响实验结果表明，当温度为30℃时，树脂对目标物质的吸附率最高。

这可能是因为在该温度下，分子运动加剧，有利于吸附过程的进行。

4. 树脂用量对吸附性能的影响实验结果表明，当树脂用量为5g时，吸附率最高。

这可能是因为在该用量下，树脂与目标物质的接触面积最大。

5. 解吸实验结果实验结果表明，使用0.1mol/L的NaOH溶液进行解吸，解吸率较高。

AB-8大孔吸附树脂一、产品概述：AB-8型大孔吸附树脂是苯乙烯型弱极性共聚体，比表面积高于DM-301型，最适宜用于具有弱极性物质的提取、分离、纯化，例如：甜菊苷、生物碱等。

二、产品技术指标参数：1、产品名称：大孔吸附树脂2、外观：乳白色或浅黄色不透明球状颗粒3、粒径范围：（60~16目）0.3~1.25mm≥90%4、含水量：65~75%5、比表面积：≥480 m²/g；比照吸附量（酚/干基）≥45mg/g6、堆积密度：0.65-0.7g/ml (湿态)三、产品特性:1、颜色乳白或浅黄给处理操作带来方便，分离、纯化带色的有机化合物，观察容易。

2、物理化学性质稳定，不溶于任何酸、碱及有机溶剂，方便于吸附剂、解吸剂的选择。

3、对有机物选择性好，不受无机盐存在的影响。

4、再生容易，再生剂可选用水、稀碱、稀酸或低沸点有机溶剂。

如：甲醇、乙醇、丙酮等。

5、强度适中、正常使用寿命长。

四、注意事项：1、该树脂含水70%左右，储存、运输应保持5-40ºC的温度，以防低温将球体冻裂、高温产生霉变，影响使用。

2、树脂因暴露在空气中或因故失水，不可直接注水，以免树脂漂浮，可用乙醇浸渍处理，使其恢复湿态，再用水清洗干净。

五、树脂预处理：工业品级树脂均残留惰性溶剂，故使用前须根据应用需要，进行不同深度的预处理：在提取器内，加入高于树脂层10-20厘米的乙醇浸泡3-4小时，然后放净洗涤液，为一次提取过程。

用同样方法反复洗至出口洗涤液在试管中加3倍量水不显浑浊为止，后用清水充分淋洗至无明显乙醇气味，即可进行一般使用。

六、强化再生：当树脂正常使用一定周期后，吸附能力降低或受急性严重污染时，需要强化再生处理，其方法是加入高于树脂层10-20厘米的3-5%盐酸溶液浸泡2-4小时后，用同样浓度5-7倍体积量盐酸溶液淋洗，再用净水充分淋洗，直至出口洗涤液PH值呈中性，然后以5%氢氧化钠溶液按以上方法浸泡2-4小时，并用同样方法淋洗至通完5-7倍体积量氢氧化钠溶液，再用水充分淋洗直至出水PH值呈中性，即可再次投入使用。

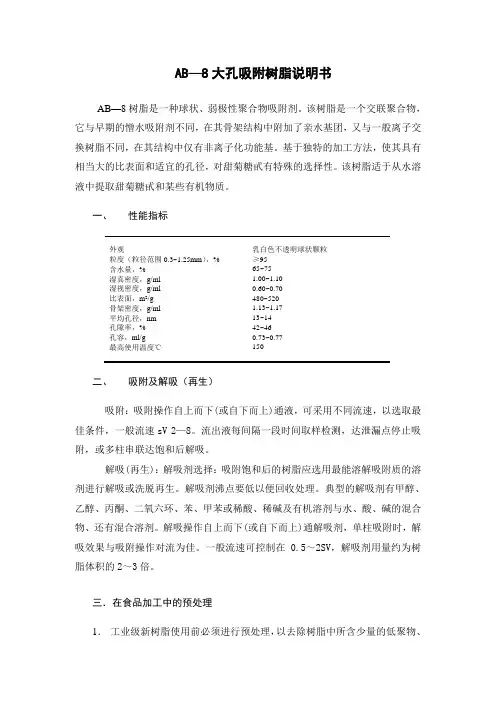

AB—8大孔吸附树脂说明书AB—8树脂是一种球状、弱极性聚合物吸附剂。

该树脂是一个交联聚合物，它与早期的憎水吸附剂不同，在其骨架结构中附加了亲水基团，又与一般离子交换树脂不同，在其结构中仅有非离子化功能基。

基于独特的加工方法，使其具有相当大的比表面和适宜的孔径，对甜菊糖甙有特殊的选择性。

该树脂适于从水溶液中提取甜菊糖甙和某些有机物质。

一、性能指标外观乳白色不透明球状颗粒粒度（粒径范围0.3~1.25mm），% ≥95含水量，% 65~75湿真密度，g/ml 1.00~1.10湿视密度，g/ml 0.60~0.70比表面，m2/g 480~520骨架密度，g/ml 1.13~1.17平均孔径，nm 13~14孔隙率，% 42~46孔容，ml/g 0.73~0.77最高使用温度℃150二、吸附及解吸（再生）吸附：吸附操作自上而下(或自下而上)通液，可采用不同流速，以选取最佳条件，一般流速sV 2—8。

流出液每间隔一段时间取样检测，达泄漏点停止吸附，或多柱串联达饱和后解吸。

解吸(再生)：解吸剂选择：吸附饱和后的树脂应选用最能溶解吸附质的溶剂进行解吸或洗脱再生。

解吸剂沸点要低以便回收处理。

典型的解吸剂有甲醇、乙醇、丙酮、二氧六环、苯、甲苯或稀酸、稀碱及有机溶剂与水、酸、碱的混合物、还有混合溶剂。

解吸操作自上而下(或自下而上)通解吸剂，单柱吸附时，解吸效果与吸附操作对流为佳。

一般流速可控制在0.5～2SV，解吸剂用量约为树脂体积的2～3倍。

三．在食品加工中的预处理1．工业级新树脂使用前必须进行预处理，以去除树脂中所含少量的低聚物、有机物及有害离子。

2．装柱前清洗设备及管道，以防有害物对树脂的污染。

并排净设备内的水。

3．先于吸附柱内加入相当于装填树脂体积0.4~0.5倍的乙醇或甲醇，然后将新树脂投入柱中。

使其液面高于树脂层约0.3m处，并浸泡24小时。

4．用2BV乙醇或甲醇，以2BV/h的流速通过树脂层，并浸泡4~5小时。

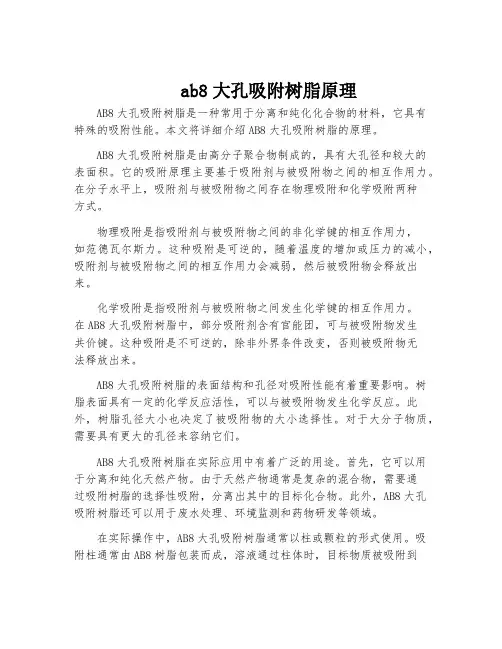

ab8大孔吸附树脂原理AB8大孔吸附树脂是一种常用于分离和纯化化合物的材料，它具有特殊的吸附性能。

本文将详细介绍AB8大孔吸附树脂的原理。

AB8大孔吸附树脂是由高分子聚合物制成的，具有大孔径和较大的表面积。

它的吸附原理主要基于吸附剂与被吸附物之间的相互作用力。

在分子水平上，吸附剂与被吸附物之间存在物理吸附和化学吸附两种方式。

物理吸附是指吸附剂与被吸附物之间的非化学键的相互作用力，如范德瓦尔斯力。

这种吸附是可逆的，随着温度的增加或压力的减小，吸附剂与被吸附物之间的相互作用力会减弱，然后被吸附物会释放出来。

化学吸附是指吸附剂与被吸附物之间发生化学键的相互作用力。

在AB8大孔吸附树脂中，部分吸附剂含有官能团，可与被吸附物发生共价键。

这种吸附是不可逆的，除非外界条件改变，否则被吸附物无法释放出来。

AB8大孔吸附树脂的表面结构和孔径对吸附性能有着重要影响。

树脂表面具有一定的化学反应活性，可以与被吸附物发生化学反应。

此外，树脂孔径大小也决定了被吸附物的大小选择性。

对于大分子物质，需要具有更大的孔径来容纳它们。

AB8大孔吸附树脂在实际应用中有着广泛的用途。

首先，它可以用于分离和纯化天然产物。

由于天然产物通常是复杂的混合物，需要通过吸附树脂的选择性吸附，分离出其中的目标化合物。

此外，AB8大孔吸附树脂还可以用于废水处理、环境监测和药物研发等领域。

在实际操作中，AB8大孔吸附树脂通常以柱或颗粒的形式使用。

吸附柱通常由AB8树脂包装而成，溶液通过柱体时，目标物质被吸附到树脂表面，其他杂质则流经。

吸附完成后，通过改变条件，如溶剂类型和浓度，温度等，可以实现被吸附物的洗脱和分离。

总结起来，AB8大孔吸附树脂的原理是通过树脂表面的化学反应活性和孔径选择性，使吸附剂与被吸附物发生相互作用力，从而实现目标物质的分离和纯化。

它在分离和纯化化合物方面有着广泛的应用，是一种非常重要的分离材料。

第1页，共2页AB-8大孔吸附树脂说明书货号：M0042规格：500g保存：本产品在运输和贮存过程中，应保持在4℃—40℃的环境中，密闭保存，避免过冷或过热，不使树脂失水。

在符合储运要求的情况下保质期为1年。

产品说明：规格标准：产品名称：大孔吸附树脂牌（型）号：AB-8结构：苯乙烯型共聚体PDVB极性：弱极性技术指标：粒径范围：0.3—1.25（mm ）>90%含水量：65—75%湿真密度：1.05--1.09(g/ml)湿视密度：0.68—0.75(g/ml)表观密度：0.28—0.34(g/ml)骨架密度：1.13---1.17(g/ml)比表面积：480—520m ²/g 平均孔径：130—140A º孔隙率：42--46%主要用途：该产品广泛用于天然植物中提取分离纯化各种皂苷类活性物质如：人参皂苷、三七皂苷、原花青素、色素、甜菊糖等。

树脂性能：该树脂为人工合成的一种高分子大孔吸附剂，特点是利用该树脂能发生吸附、解吸作用，以达到物质的分离、净化目的。

它与活性炭、氧化铝、硅胶等天然吸附剂的作用很相象，但又不同。

它的特点是容易再生，可反复使用。

该树脂是以二乙烯苯为骨架结构的吸附剂，连接在主链上的苯环是一个电子分布均匀的平面，对于一些性质相近的分子和多种环状芳香族化合物有很强的吸附能力，且随被吸附分子的亲油性加强而增加。

它近年来在天然产物的分离中，尤其是对水溶性化合物的分离，纯化显示其独特效果因而在中草药提取液分离，纯化工艺占有极为重要位置。

该品物化性能稳定，不溶于酸、碱及有机溶剂，加热不熔，可在150度以下使用。

对有机物选择良好，不受无机盐的影响；再生容易，再生剂可选用水，稀酸、稀碱或低沸点有机溶液如甲醇、乙醇、丙酮等。

外观颜色淡白，给处理操作带来方便，容易观察，而且使用寿命长。

注意事项：a.整个使用过程都要避免机械杂质进入树脂，复杂的原液都要经过严格过滤。

b.该树脂含水量70%左右，需室温保存，严防冬季因含水冻结，将球体涨裂，破坏强度。

大孔吸附,离子交换树脂的使用说明大孔吸附树脂的使用说明一、树脂保存方法吸附树脂通常以湿态保存，存放处的温度通常0—40℃。

当存放温度低于0℃时，应向包装袋中加入澄清的饱和食盐水，浸泡树脂。

如果暴露在空气中，树脂可能部分干燥失水，由于吸附树脂大多数是疏水性的，为使树脂再度水合，应把部分失水的吸附树脂放在甲醇或其他水溶性的溶剂（如乙醇、丙酮）中充分浸泡，待浸泡完全后，用水冲洗置换出甲醇或其它溶剂。

二、树脂预处理在吸附树脂的生产过程中，一般均采用工业级原料，产品没有经过进一步纯化处理，因此树脂内部往往残留少量单体，致孔剂和其他有机杂质，所以在使用之前必须进行预处理。

吸附树脂预处理方法如下：1、将准备装柱使用的新树脂，用2倍左右体积的甲醇或其他水溶性溶剂（如乙醇、丙酮）浸泡2小时，并不时搅动，使树脂充分溶胀。

2、将已充分溶胀的吸附树脂装柱，以每小时3至4倍床体积的流速，将5至8倍的甲醇或其他水溶性的溶剂（如乙醇、丙酮）通过树脂层，至流出液加水稀释不变混。

3、甲醇处理后，以每小时6至8倍床体积的流速将去离子水通过树脂层，置换出甲醇即可投入使用。

三、树脂复活处理1、用丙醇搅拌浸泡24小时，其用量为树脂体积的2倍，污染较重的再按前述方法重复一遍。

2、对严重污染树脂，可用强氧化剂复活，方法本公司可视具体情况提供。

离子交换树脂的使用说明一、贮存与运输离子交换树脂一般是在充分膨胀、湿润的球粒状态下供应，在贮存、运输过程中要保持包装完好无损，避免树脂脱水、冻裂及污染。

不能露天存放，存放处的温度为0—40℃，当存放处温度稍低于0℃时，应向包装内加入澄清的饱和食盐水，浸泡树脂。

此外，当存放处温度过高时，不但使树脂易于脱水，还会加速阴树脂的降解。

一旦树脂失水，使用时不能直接加水，可用澄清的饱和食盐水浸泡，然后再逐步加水稀释，洗去盐分，贮存期间应使其保持湿润。

二、脱水树脂复苏树脂干燥失水是最大危险之一，失水树脂用10%食盐水浸泡1—2小时，然后稀释，再投入使用，以防止树脂水合急剧膨胀而破损。

大孔吸附树脂概述大孔吸附树脂是一种具有多孔立体结构人工合成的聚合物吸附剂，是在离子交换剂和其它吸附剂应用基础上发展起来的一类新型树脂，为用于固体萃取而设计。

是依靠它和被吸附的分子（吸附质）之间的范德华引力，通过它巨大的比表面进行物理吸附而工作的。

合成吸附剂有大的比表面积和类似活性炭颗粒的内细孔结构。

这些多孔特性使之从水溶液中有效的吸附有机化合物。

用合成吸附剂萃取的过程能与其它溶剂萃取技术相比减少溶剂的使用量增加操作的安全性。

大孔吸附树脂特性大孔吸附树脂具有多孔骨架，其性质与天然吸附剂活性炭相似，但具有下列优点，弥补了天然吸附剂－活性炭之不足。

1）物理、化学稳定性高，机械强度好，经久耐用。

2）再生容易，一般用水、稀酸、碱或有机溶剂，如低碳醇，丙酮即可，而且分离出来的物质灰分低。

3）品种多，可根据不同要求，改变树脂孔结构、极性等表面性能适用于吸附多种有机化合物。

4）树脂一般为小球状，直径为0.2-0.8毫米之间，因此流体阻力不像粉状活性使用时不便。

大孔吸附树脂是一类不含离子交换基因的交联聚合物。

由于它具有交联立体结构，决定了它不溶于任何酸、碱、有机溶剂及加热不熔的特点，又因它的弹性结构，使其具有较高的机械稳定性，及它的较高交联度而使其产生抗化学性，所以在较严酷的条件下，大孔吸附树脂比凝胶树脂具有更高的物理及化学稳定性。

其热失重温度266℃。

耐热、辐照性能好，聚苯乙烯型树脂耐热、耐辐照一般可用于150℃左右，在惰性气相中，短时间可经受200℃-250℃。

对有机物浓缩，分离作用是不受无机盐类及强离子、低分子化合物的干扰。

其本身由于范德力或氢键的作用，具有吸附性，又具有多孔网状结构和很高的比表面积，而有筛选性能，所以它是一类不同于离子交换树脂的吸附和筛选性能相结合的分离材料。

其化学结构不带或带有不同极性的功能基。

根据树脂的表面性质，可分为非极性、中极性、极性、强极性四类。

非极性吸附树脂是由偶极距很小的单体聚合制得的不带任何功能基，孔表疏水性较强，最适于由极性溶剂（如水）中吸附非极性物质。

大孔吸附树脂的使用方法一、选择合适的大孔吸附树脂根据需要选择适合的大孔吸附树脂。

大孔吸附树脂根据其化学成分和吸附性能的不同可分为各种类型，如活性炭吸附树脂、聚合物吸附树脂等。

根据要吸附的物质的特性（如分子大小、极性等），选择合适的大孔吸附树脂。

二、树脂的预处理和活化活化是指树脂置换吸附剂。

首先把大孔吸附树脂装入吸附装置中，然后通过给吸附系统通入恰当的溶液来进行活化。

活化的目的是使吸附树脂表面的吸附位点重新活化，提高吸附性能。

三、吸附操作在进行吸附操作时，首先要调节好吸附树脂和待吸附物质之间的平衡。

可以通过改变工艺条件（如溶液浓度、温度等），选择适当的吸附剂用量和时间，来达到平衡。

取出活化后的吸附树脂，将其装入吸附柱或吸附床中。

根据要吸附的物质的特性，可以选择不同形状和尺寸的吸附柱或吸附床。

在进行吸附操作时，根据大孔吸附树脂的物化特性和吸附剂的特性，控制操作参数。

包括流量、温度、压力等。

根据需要进行适当的调整，以提高吸附效果。

四、再生和回收常用的再生方法包括连续反向冲洗法、化学再生法等。

选择适当的再生方法，根据大孔吸附树脂的特性和所吸附物质的特性来定。

五、储存和保养在使用大孔吸附树脂后，需要进行储存和保养。

通常情况下，使用过的大孔吸附树脂需要及时处理和清洁。

通过轻微清洗或再生处理，去除附着物。

然后将其储存在适当的容器中，并保持干燥和防潮。

以上是大孔吸附树脂的使用方法的简要介绍。

在实际使用中，根据具体的吸附物质和工艺要求，可能会有一些变化和调整。

然而，无论使用的是哪种类型的大孔吸附树脂，正确的使用方法和合理的操作是保证其吸附效果和稳定性的关键。

产品介绍 / Product DescriptionAB-8树脂为苯乙烯—二乙烯苯骨架中极性大孔吸附树脂，对溶液体系中的一些弱极性有机分子具有良好的选择吸附特性。

适用范围 / Scope of Application用于植提领域中一些弱极性分子的吸附分离与纯化，如甜菊糖苷、生物碱等使用方法 / Method of Application1. 装柱（采用湿法装柱）A 实验室量取：将一定量的树脂与去离子水在烧杯中进行混合，然后将混合的树脂水溶液倒入量筒中，使树脂充分沉降，通过补加和移取，使树脂床层与相应刻度持平，即完成树脂的量取。

装填：关闭离子交换柱下端的出口阀门，用水将量筒中的树脂全部导入离子交换柱中，然后打开交换柱出口阀门，使树脂在柱内沉降压实，然后关闭交换柱出口阀门，待用。

（注意：须保留液面高于树脂床层1-2cm，避免干柱。

）B 工业化新树脂装柱前，应该使用清水和碱液对树脂交换柱相关管道进行清洗，清理出焊渣等固体废料和附着在柱壁和管壁上的尘土与其他杂质。

然后，向柱内注入 1/3 体积的水，取少量树脂，将树脂从交换柱顶部人孔处装入柱内。

关闭人孔，向柱内注水，同时打开交换柱下部排水阀门，用≥80 目筛网在排水口拦截，观察是否有树脂泄露，如果有个别小颗粒，属于正常现象；如果有大颗粒树脂出现，且量比较多，说明交换柱下滤板有问题，应把树脂和水放出，检查下滤板焊缝和水帽，查找原因，进行检修。

检修完毕后，再按照上面的方法检测，直至确定符合要求，然后再将剩余的树脂加入交换柱内。

树脂装柱完成后，先用去离子水对树脂进行反向清洗，清洗流速控制在2-4BV/h，清洗约1h，停止水洗，让树脂自然沉降完全；然后用去离子水对树脂柱床进行正向清洗，清洗流速控制在4-6BV/h，清洗约1h后停止。

2. 树脂预处理首先用4%的氢氧化钠溶液进行过柱处理，处理流速控制在1-2BV/h，处理量3-4BV；处理完毕后，用去离子水过柱清洗掉柱床及树脂孔道内残留的碱，至出口液pH≤10，停止水洗，树脂床层上至少保留20-30cm的液面层，防止干柱。

AB-8大孔吸附树脂对蓝莓色素吸附和分离的特性研究
第六图书馆
本论文以蓝莓色素粗提液为原料,使用AB-8大孔吸附树脂对蓝莓花色苷精制工艺进行了研究。

结果表明:树脂吸附流速为
10mL/min,解吸流速为5mL/min,使用pH值为2的80%的乙醇溶液解吸效果最佳,饱和吸附量为39.098mg/mL。

精制色素色价达到了175,是国标的40多倍。

本论文以蓝莓色素粗提液为原料,使用AB-8大孔吸附树脂对蓝莓花色苷精制工艺进行了研究。

结果表明:树脂吸附流速为10mL/min,解吸流速为5mL/min,使用pH值为2的80%的乙醇溶液解吸效果最佳,饱和吸附量为39.098mg/mL。

精制色素色价达到了175,是国标的40多倍。

AB-8大孔树脂 吸附 色素中国食品添加剂邹阳 张秀玲 石岳东北农业大学食品学院,哈尔滨1500302007第六图书馆
第六图书馆
第六图书馆
第六图书馆
第六图书馆
第六图书馆。

AB-8型大孔吸附树脂一、产品概述：AB-8型大孔吸附树脂是苯乙烯型弱极性共聚体，比表面积高于D M-301，最适宜水溶性、具有弱极性物质的提取、分离、纯化，例：银杏黄酮吸附提取、天然色素提取、甜菊糖、生物碱提取尤佳等。

二、产品技术指标参数：1、极性:弱极性2、平均孔径AVE: 130-1403、粒径范围：0.315-1.25mm≥90%（60-16目）4、含水量：60-70%5、孔容ml/g: 0.73-0.776、比表面积m²/g: 480-5207、湿真密度g/ml: 1.05-1.098、骨架密度g/ml: 1.13-1.17三、注意事项:1、该树脂含水65%左右，储存、运输应保持5-40ºC的温度，以防低温将球体冻裂、高温产生霉变，影响使用;2、树脂因暴露在空气中或因故失水，不可直接注水，以免树脂漂浮，可用乙醇浸渍处理，使其恢复湿态，再用水清洗干净;3、我公司净品级树脂已进行深度处理，用户无需预处理可直接上柱使用;4、包装：20kg/桶0.5 kg/瓶.四、树脂预处理：树脂均残留惰性溶剂，故使用前根据应用需要，必须进行不同深度预处理，在提取器内，加入高于树脂层10-20厘米的乙醇浸泡3—4小时，然后放净洗涤液，为一次提取过程。

用同样方法反复洗至出口洗涤液在试管中加3倍量水不显浑浊为止，后用清水充分淋洗至无明显乙醇气味，即可进行一般使用。

当树脂正常使用一定周期后，吸附能力降低或受急性严重污染时，需要强化再生处理，其方法是加入高于树脂层10-20厘米的3-5%盐酸溶液浸泡2—4小时后，用同样浓度5 -7倍体积量盐酸溶液淋洗，再用纯水充分淋洗，直至出口洗涤液PH值呈中性，然后以5%氢氧化钠溶液按以上方法浸泡2-4小时，并用同样方法淋洗至通完5-7倍体积量氢氧化钠溶液，再用水充分淋洗直至出水PH值呈中性，即可再次投入使用。

树脂强化再生需根据污染程度，酌情加减酸、碱浓度及用量，还需按应用实际摸索再生规律，总结经验，设计最佳再生工艺，延长树脂的使用寿命。

AB-8大孔树脂吸附分离橄榄油加工废液中的橄榄多酚白万明;黄根胜;孔维宝;白小勇;张继【期刊名称】《中国油脂》【年(卷),期】2015(000)001【摘要】采用AB-8大孔树脂吸附分离橄榄油加工废液中的橄榄多酚。

分别考察了静态吸附、静态解吸和动态洗脱工艺条件。

结果表明：适宜的静态吸附条件为在30℃下用1.5 g预处理的树脂吸附20 mL橄榄多酚质量浓度为1.52 mg/mL的粗提稀释液,吸附3 h时吸附量可达14.43 mg/g；动态洗脱橄榄多酚的适宜条件为洗脱流速1.0 mL/min,依次用蒸馏水、70%乙醇溶液、90%乙醇溶液进行分段洗脱。

在静态吸附和动态分段洗脱的组合条件下,纯化所得橄榄多酚的纯度为56.44%,为粗提稀释液的7.93倍。

【总页数】4页(P74-77)【作者】白万明;黄根胜;孔维宝;白小勇;张继【作者单位】陇南田园油橄榄科技开发有限公司，甘肃陇南746000;陇南田园油橄榄科技开发有限公司，甘肃陇南746000;西北师范大学生命科学学院，兰州730070; 甘肃特色植物有效成分制品工程技术研究中心，兰州730070;陇南田园油橄榄科技开发有限公司，甘肃陇南746000;西北师范大学生命科学学院，兰州730070; 甘肃特色植物有效成分制品工程技术研究中心，兰州730070【正文语种】中文【中图分类】TS229;O629.9【相关文献】1.AB-8大孔树脂对樟树叶多酚的静态吸附与解吸附特性 [J], 付湘晋;冉晓敏;张慧;黎继烈;周其中;李忠海2.AB-8大孔树脂对中华补血草根多酚的吸附洗脱特性 [J], 李均;陈炳华;王晶晶;周冰洁3.大孔树脂AB-8对苹果多酚的分离纯化 [J], 王振宇;刘春平4.大孔树脂吸附分离柚皮加工废液中的总黄酮 [J], 李维;钟世安;乔蓉;袁周率;杜建平5.AB-8大孔树脂吸附分离红花桑寄生总黄酮的影响因子研究 [J], 郭菁;李婷;陈炳华;蔡婉玲;包伟霞;黄玮玮因版权原因，仅展示原文概要，查看原文内容请购买。
