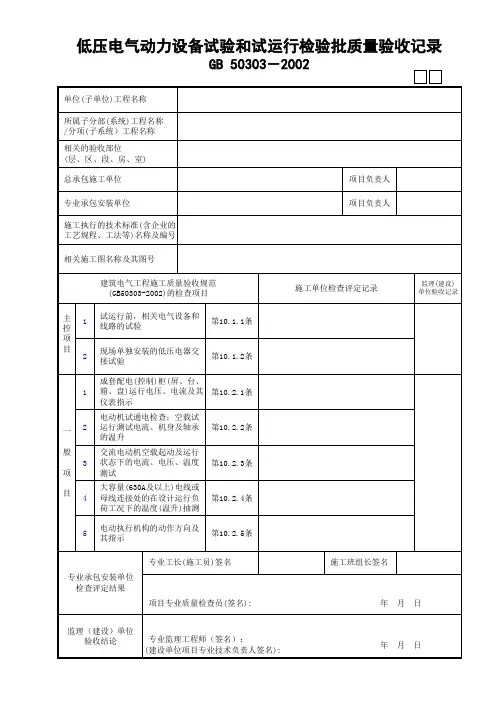

低压电气动力设备试验和试运行检验批质量验收记录

低压电气动力设备试验和试运行9.1 基本规定（1）建筑电气工程施工现场的质量管理，除应符合现行国家标准《建筑工程施工质量验收统一标准》GB50300—2001的3.0.1规定外，尚应符合下列规定：1）安装电工、焊工、起重吊装工和电气调度人员等，按有关要求持证上岗；2）安装和调试用各类计量器具，应检定合格，使用时在有效期内。

（2）除设计要求外，承力建筑钢结构件上，不得采用熔焊连接固定电气线路、设备和器具的支架、螺栓等部件，且严禁热加工开孔。

（3）额定电压交流1kV及以下、直流1.5kV及以下的应为低压电器设备、器具和材料；额定电压大于交流1kV、直流1.5kV的应为高压电器设备、器具和材料。

（4）电气设备上计量仪表和与电气保护有关的仪表应检定合格，当投入试运时，应有效期内。

（5）建筑电气动力工程的空载试运行，应按本标准规定执行；建筑电气动力工程的负荷试运行，依据电气设备及相关建筑设备的种类、特性，编制试运行方案或作业指导书，并应经施工单位审查批准、监理单位确认后执行。

（6）动力和照明工程的漏电保护装置应做模拟动作试验。

（7）接地（PE）或接零（PEN）支线必须单独与接地（PE）或接零（PEN）干线相连接，不得串联连接。

（8）低压的电气设备和布线系统的交接试验，应符合本标准的规定。

（9）送至建筑智能化系统变送器的电量信号精度等级应符合设计要求，状态信号应正确；接收建筑智能化系统的指令应使建筑电气工程的自动开关动作符合指令要求，且手动、自动切换功能正常。

9.2 施工准备9.2.1 技术准备9.2.1.1 认真学习和审查图纸资料（1）电气原理图调试工作之前，应结合设备的说明书仔细阅读，搞清设备的工作原理及电气控制各环节之间的关系。

对于重点部位、中心的、关键的装置和设施，应反复阅读，加深理解。

（2）接线图和安装图通过熟悉接线图，了解电气元、器件的安装位置和内部接线的情况，对做外部联线时，在导线截面、数量、长短、走向等方面起指导、参考作用。

建筑电气工程检查用表1、《成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收 记录》按照（I ）高压开关柜；（II ）低压成套柜（屏、台）；（III ）照明配电箱（盘）划分。

2、《电线导管、电缆导管和线槽敷设检验批质量验收记录》按照I ）室内；（II ）室外划分。

3、《避雷引下线和变配电室接地干线敷设检验批质量验收记录》按照（I ）防雷引下线；（II ）变配电室接地干线划分。

建筑电气工程检查用表目录建筑电气子分部工程与分项工程相关表架空线路及杆上电气设备安装检验批质量验收记录变压器、箱式变电所安装检验批质量验收记录成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录（I ）开关柜 成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录（II ）成套柜（屏、台）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录（III ）配电箱（盘）低压电动机、电加热器及电动执行机构检查接线检验批质量验收记录柴油发电机组安装检验批质量验收记录不间断电源安装检验批质量验收记录低压电气动力设备试验和试运行检验批质量验收记录裸母线、封闭母线、插接式母线安装检验批质量验收记录电缆桥架安装和桥架内电缆敷设检验批质量验收记录电缆沟内和电缆竖井内电缆敷设检验批质量验收记录电线导管、电缆导管和线槽敷设安装检验批质量验收记录（I ）室内电线导管、电缆导管和线槽敷设安装检验批质量验收记录（II ）室外电线、电缆穿管和线槽敷线安装检验批质量验收记录槽板配线安装检验批质量验收记录钢索配线安装检验批质量验收记录电缆头制作、接线和线路绝缘测试检验批质量验收记录普通灯具安装检验批质量验收记录专用灯具安装检验批质量验收记录建筑物景观照明灯、航空障碍标志灯和庭院灯安装检验批质量验收记录开关、插座、风扇安装检验批质量验收记录建筑物照明通电试运行检验批质量验收记录 接地装置安装检验批质量验收记录避雷引下线和变配电室接地干线敷设安装检验批质量验收记录（I ）防雷引下线避雷引下线和变配电室接地干线敷设安装检验批质量验收记录（II ）变配电室接地干线接建闪筑器物安等装电检位验联批结质量安验装收检记验录批质量验收记录高压低压照明建筑电气子分部工程与分项工程相关•架空线路及杆上电气设备安装检验批质量验收记录（GB50303-2002）表4编号：060101□□口变压器、箱式变电所安装检验批质量验收记录成套配电柜、控（制屏柜、台）和动力、照明配（电盘）箱安装检验批质量验收记录高压开关柜（GB50303-2002）表6编号：060103/060202□□口成套配电柜、控（制屏柜、台）和动力、照明配（电盘）箱安装检验批质量验收记录（II）低压成套柜（屏、台）箱（盘）内检查试验 低压电器组合（625条） 箱（盘）间配线（626条）箱与其面板间可动部位的配线（6.2.7条）箱（盘）安装位置、开孔、回路编号等（6.2.8条）垂直度允许偏差W 1.5%。

株质监新标楮品文2002.1统编建筑电气1：程检脸批质S验收记录((編6 () 成套配电柜、控制柜（屏、台）检验批质量验收记录（首页）和动力、照明配电箱（盘）安装_________________C工程名称：标段株洲城市主要街道夜景艺术照明工程手午、抽出式成套配电柜推拉应灵活，无卡阻碰撞现盘。

动触头与 和触头的中心线应一致，且触头接触紧密，投入时，退岀时•接 地触头先于主触头接触：接地融头后于主触头脱开。

岛压成g 配电柜必须按木规范第3丄8条的规定交接试验合格，且 应符合下列规宦：1.继电保护元器件、逻辑元件.变送器和控制用il •算机等飛体校 验合格•整组试验动作正确.整定参数符合设il •要求：进入市场投 入使川的新裕压电气设备凡经法定程序批2・和继电保护装a.按产品技术文件要求交接试验。

株质监新标2002・1统編崔筑电气工程检验批质ft 验收记录（）6・（）（）編号成套配电柜.控制柜（屏.台）检验批质量验收记录和动力.照明配电箱（盘）安装项 目 范规 序号质量验收规范的规定及检验方法施工单位自 检记录监理单位 验收记录主控 项 目6丄5低压成奁配电柜交接试验•必须符合木规范第41.5条的规定。

64.6柜、屏、台.箱.盘间线路的线间和线对地间绝缘电阻值•. :一次回路必须大于1 Mfi 馈电线路必须大于0.5MO6.1.7柜、屏、台.箱、盘间-次回路交流工频耐压试验• ：绝缘电阴值 大于10卜5时・用25OOV 兆欧表摇测Imim 应无闪交流工 1000V1-10络击穿现彖：艸绝缘电阻值在MQ 时•做，应无闪络 击穿现象.频耐压试验时间linm精品文档. 精品文档6.1.64.4精品文档. 精品文档般 项 目6.2.2柜.屏、台.箱.盘相互间或与基础型钢应用破锌螺栓连接，且 防松零件齐全。

623%"相互柜、辟.台、箱、盘安装垂直度允许偏差为1.5 •成列盘 面偏差不应大于5mma 间接缝不应大于2mm6.2.4柜、屏、台、箱、盘内检査试验应符合下列规定：1 •控制开关及 保护装g 的规格.型号符合设计要求：2•闭锁装置动作准确、可靠： 3•主开关的辅助开关切换动作与主开关动作一致：柜、屏、台.箱、 盘上的标识器件标明被控设备編号及名4.称・或操作位宜・接线 端子有編号.且清晰.工整、不易脱色。

电气动力安装子分部工程验收记录工程编号：XXX-XXXXXX一、工程概况本工程是一个电力供应工程，包括主变电所、配电装置、照明、动力设备等。

该工程的设计、施工、验收及投运符合国家相关规范和标准的要求。

二、工程验收内容1.工程验收的主要内容包括：（1）验收人员对工程施工图纸进行审查和比对（2）对设备及材料进行检查（3）对工程质量进行检查（4）对安装工艺及工程管理进行评估（5）对工程试运行情况进行检查（6）编制本工程的验收报告三、工程验收过程1.验收人员的组成：（1）电气工程师：负责对工程施工图纸进行审查和比对，对工程的电气设备和线路进行检查和测试。

（2）安全监督员：负责对工程安装过程及安全管理情况进行评估。

（3）现场施工人员：负责协助验收人员进行工程设备的检查和测试。

（4）项目经理：负责对工程质量和工程管理情况进行评估。

2.验收步骤：（1）审查施工图纸：验收人员根据工程设计文件和施工图纸进行比对，确保施工图纸与设计文件一致。

（2）检查设备及材料：验收人员对工程所使用的设备和材料进行检查，包括外观、质量等方面。

（3）检查工程质量：验收人员对工程施工质量进行检查，包括安装工艺、连接参数等方面。

（4）评估工程管理和安全管理情况：验收人员对施工过程中的工程管理和安全管理情况进行评估。

（5）检查工程试运行情况：验收人员对工程进行试运行，确保动力设备运转正常，无异常现象。

（6）编制验收报告：验收人员根据以上检查和评估的结果，编制本工程的验收报告。

四、工程验收结果1.工程施工图纸与设计文件相符，无差异。

2.工程所使用的设备和材料质量良好，无异常现象。

3.工程施工质量达到国家标准要求。

4.工程管理和安全管理情况良好，符合相关法规和标准。

5.工程试运行正常，动力设备运转稳定。

6.综合以上结果，本工程通过验收。

五、工程验收结论本工程的电气动力安装子分部工程通过验收，符合国家相关规范和标准的要求。

六、工程验收附件1.工程施工图纸2.设备和材料检查记录3.工程质量检查记录4.工程管理和安全管理评估记录5.工程试运行情况记录6.验收报告七、备注以上为本工程的电气动力安装子分部工程验收记录，供后续的工程使用和参考。

低压电气动力设备试验和试运行检验批质量验收记录项目名称：低压电气动力设备试验和试运行项目地点：XXX工地施工单位：XXX有限公司质检单位：XXX监理有限公司工程造价：XXX万元一、背景介绍为确保低压电气动力设备的安全运行和性能可靠，按照相关标准和规范要求，对低压电气动力设备进行了试验和试运行检验。

本次试验和试运行检验的目的是验证低压电气动力设备的设计和制造质量，并将结果用于质量验收。

二、试验内容1.试验和检验的低压电气动力设备列表：（列出试验和试运行的低压电气动力设备的详细信息）2.试验标准和检验要求：（说明试验标准和检验要求，并列出重要的试验项目和指标）三、试验过程1.设备准备（对试验设备的准备情况进行描述，包括设备安装测试仪表的就位、设备运行参数的设定等）2.试验准备（详细描述试验的准备工作，包括设备的调试、预试运行等）3.试验过程（按照试验标准和检验要求进行试验和试运行，记录重要参数和数据，并对设备的运行情况进行描述）四、试验结果（对试验结果进行总结和分析，列出试验中发现的问题，并提出处理意见）五、质量验收结论本次试验和试运行检验按照相关标准和规范要求进行，试验设备符合设计和制造质量要求，各项指标均在合理范围内。

根据试验结果和设备运行情况，对试验设备提出以下结论和建议：1.试验设备经过试验和试运行，性能稳定可靠，符合使用要求；2.检验的低压电气动力设备存在一些问题，如设备调试参数不合理、电气连接有松动等，需要进行调整和修复；3.针对发现的问题，提出了相应的处理意见和建议，以确保低压电气动力设备的安全运行和性能可靠。

六、质量验收记录保存本次试验和试运行检验的质量验收记录将被保存至相关档案，供今后的查阅和参考，并作为低压电气动力设备验收的依据。

七、附件（列出所有与质量验收相关的附件，如试验报告、试验数据记录表等）以上是低压电气动力设备试验和试运行检验批质量验收记录的详细内容，以确保低压电气动力设备的安全运行和性能可靠。

【专业知识】建筑电气检验批、分项、分部（子分部）工程质量验收记录基本要求和内容（1）建筑电气分部工程包括下列子分部工程：变配电室、供电干线、电气动力、电气照明安装、备用和不间断电源安装、防雷及接地安装。

（2）各子分部工程由下列分项工程组成：1）变配电室：变压器、箱式变电所安装，成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，裸母线、封闭母线、插接式母线安装，电缆沟内和电缆竖井内电缆敷设，电缆头制作、接线和线路绝缘测试，接地装置安装，避雷引下线和变配电室接地干线敷设。

2）供电干线：裸母线、封闭母线、插接式母线安装，电缆桥架安装和桥架内电缆敷设，电缆沟内和电缆竖井内电缆敷设，电线导管、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、接线和线路绝缘测试。

3）电气动力：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，低压电动机、电加热器及电动执行机构检查接线，低压电气动力设备试验和试运行，电缆桥架安装和桥架内电缆敷设，电线导管、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、接线和线路绝缘测试，开关、插座、风扇安装。

4）电气照明安装：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，电线导管、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，槽板配线，钢索配线，电缆头制作、接线和线路绝缘测试，普通灯具安装，专用灯具安装，建筑物景观照明灯、航空障碍标志灯和庭院灯安装，开关、插座、风扇安装，建筑物照明通电试运行。

5）备用和不间断电源安装：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，柴油发电机组安装，不间断电源安装，裸母线、封闭母线、插接式母线安装，电线导管、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、接线和线路绝缘测试，接地装置安装。

6）防雷及接地安装：接地装置安装，避雷引下线和变配电室接地干线敷设，建筑物等电位联结，接闪器安装。

（3）检验批、分项工程的划分应符合现行国家标准《建筑工程施工质量验收统一标准》GB50300〔以下简称GB50300〕、GB50303的规定及工程实际情况。
