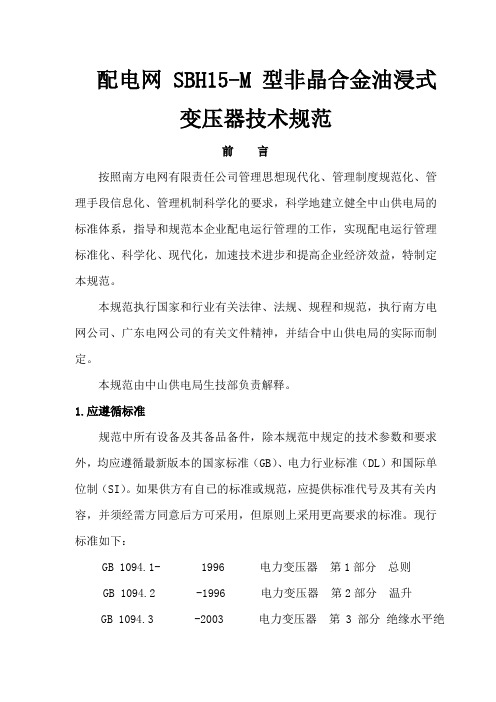

配电网SBH15-M型非晶合金油浸式
变压器技术规
前言
按照南方电网有限责任公司管理思想现代化、管理制度规化、管理手段信息化、管理机制科学化的要求，科学地建立健全供电局的标准体系，指导和规本企业配电运行管理的工作，实现配电运行管理标准化、科学化、现代化，加速技术进步和提高企业经济效益，特制定本规。
本规执行国家和行业有关法律、法规、规程和规，执行南方电网公司、电网公司的有关文件精神，并结合供电局的实际而制定。
本规由供电局生技部负责解释。
1.应遵循标准
规中所有设备及其备品备件，除本规中规定的技术参数和要求外，均应遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制
（SI）。如果供方有自已的标准或规，应提供标准代号及其有关容，并须经需方同意后方可采用，但原则上采用更高要求的标准。现行标准如下：GB 1094.1- 1996 电力变压器第1部分总则
GB 1094.2 -1996 电力变压器第2部分温升
GB 1094.3 -2003 电力变压器第3部分绝缘水平绝
缘试验和外绝缘空气间隙.
GB 1094.5 -2003 电力变压器第5部分承受短路的能力
GB 1094.4 --1996 电力变压器第4部分分接和联接方法
GB /T6451 ---1999 三相油浸式电力变压器技术参数和要求
GB/T10318 ---2002 油浸式非晶合金鉄心配电变压器技术参数和要求
JB/T10088 ---1999 6-220kva变压器噪音等级
GB 50150 ---1991 电气装置安装工程电气设备交接试验标准
GB/T15164 --1998 油浸电力变压器负载导则
GB 3096 -1993 城市区域环境噪声标准
JB/T 3837 -1996 变压器类产品型号编制方法
JB/T 10318-2002《油浸式非晶合金铁芯配电变压器技术参数》
2. 环境及系统条件
2.1环境条件
2.1.1 周围空气温度
最高温度: 45℃(24小时平均值≤35℃)
最热月平均温度： 30℃
最低温度: -10℃
最大日温差: 25K
2.1.2 海拔高度: ≤1000m
2.1.3 环境湿度: 日平均相对湿度不大于95%
日平均水蒸汽压力值不超过2.2kPa
月平均相对湿度不大于90%
月平均水蒸汽压力值不超过1.8kPa
2.1.4 地震烈度：7度
2.1.5 污秽等级：Ⅲ级
2.1.6安装场所：户、户外
2.2系统条件
2.2.1 系统电压：10kV
2.2.2系统频率：50Hz
2.2.3系统中性点接地方式：不接地、消弧线圈接地。
3 主要电气参数及附件配置要求
3．1主要电气参数
3.1.1 型号: 全系列SBH15型非晶合金铁心油浸式配电变压器，结接方式：D/YN11
3.1.2变比:10/0.4KV;或10.5/0.4KV;(具体在技术协议中确定)
3.1.3 绝缘水平:
变压器的每一绕组及中性点端子的绝缘水平和试验电压见表1。
表1
3.1.4套管
1)套管的类型: 纯瓷套管
2)套管的额定电压：应与变压器的额定电压相适应。
3)套管的额定电流: 应与变压器的最大负载能力相一致。
4)套管的瓷套颜色:深褐色。
5)套管的试验电压:
套管在干、湿条件下应能承受表2规定的试验电压。
表2
注:雷电截波冲击耐受电压试验仅在有要求时进行。
3.2主要配置要求:
3.2.1变压器油是10号矿物油,真空注油，不得加任何添加剂。其击穿电压:≥40kV、介质损耗因数tanδ（90℃）:≤1.0%。
3.2.2盘式油位指示器,且指示清楚。
3.2.3当变压器容量在160KVA及以上时,则低压侧接线柱要求配置变压器牙（或称接线板,便于连接低压出线）。
3.2.4容量800KVA及以上的配变装有油速动继电器及温度计。
3.2.5容量800KVA及以上的配变装有压力释放器。当部压力达到50kPa 时,应可靠动作，低于35Kpa时关闭。
4 性能要求
4.1 温升限值:
变压器在连续额定容量稳态下的温升限值如下:
顶层油温升: 60K （用温度计测量）；绕组平均温升: 65K （用电阻法测量）。
铁心、绕组外部的电气连接线或油箱中的结构件不超过80 K,并保证不使其相邻的部件受到热损坏或使油过渡老化。
4.2 损耗偏差：
4.3短路阻抗偏差:（按国家标准，详见附表1）
4.4 空载电流偏差:（按国家标准）
4.5 空载电压比偏差:（按国家标准，详见附表1）
4.6 负载能力:
应满足GB/T15164《油浸式电力变压器负载导则》规定的要求。4.7 中性点引出线及端子应具有与相线及端子相同的通流能力。
4.8 绕组电阻的不平衡率:
绕组电阻的不平衡率相应不大于4%，线应不大于2%。
4.9 变压器的噪声水平: 符合GB3096-93《国家城市区域环境噪声标准及测量方法》和国家相关标准。
4.10 变压器承受短路的能力:
4.10.1 变压器承受短路的耐热能力:
变压器在任一分接下，应能持续承受3S时间的外部短路耐热能力的电流，并且其绕组温度应不超过250℃（铜）。
4.10.2 变压器承受短路的动稳定能力:
变压器在任一分接下，应能承受国家标准GB1094.5-2003所规定的短路试验电流值而不损坏。
