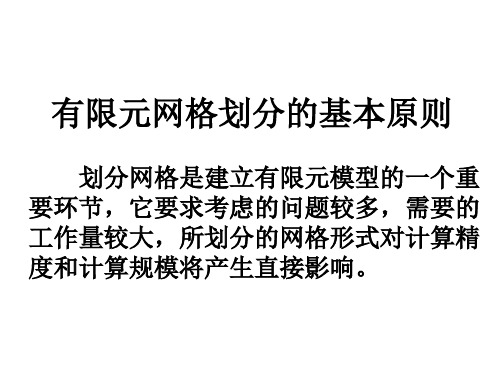

有限元网格划分的基本原则划分网格是建立有限元模型的一个重要环节，它要求考虑的题目较多，需要的工作量较大，所划分的网格形式对计算精度和计算规模将产生直接影响。
为建立正确、公道的有限元模型，这里介绍划分网格时应考虑的一些基本原则。
1网格数目网格数目的多少将影响计算结果的精度和计算规模的大小。
一般来讲，网格数目增加，计算精度会有所进步，但同时计算规模也会增加，所以在确定网格数目时应权衡两个因数综合考虑。
图1中的曲线1表示结构中的位移随网格数目收敛的一般曲线，曲线2代表计算时间随网格数目的变化。
可以看出，网格较少时增加网格数目可以使计算精度明显进步，而计算时间不会有大的增加。
当网格数目增加到一定程度后，再继续增加网格时精度进步甚微，而计算时间却有大幅度增加。
所以应留意增加网格的经济性。
实际应用时可以比较两种网格划分的计算结果，假如两次计算结果相差较大，可以继续增加网格，相反则停止计算。
图1位移精度和计算时间随网格数目的变化在决定网格数目时应考虑分析数据的类型。
在静力分析时，假如仅仅是计算结构的变形，网格数目可以少一些。
假如需要计算应力，则在精度要求相同的情况下应取相对较多的网格。
同样在响应计算中，计算应力响应所取的网格数应比计算位移响应多。
在计算结构固有动力特性时，若仅仅是计算少数低阶模态，可以选择较少的网格，假如计算的模态阶次较高，则应选择较多的网格。
在热分析中，结构内部的温度梯度不大，不需要大量的内部单元，这时可划分较少的网格。
2网格疏密网格疏密是指在结构不同部位采用大小不同的网格，这是为了适应计算数据的分布特点。
在计算数据变化梯度较大的部位(如应力集中处)，为了较好地反映数据变化规律，需要采用比较密集的网格。
而在计算数据变化梯度较小的部位，为减小模型规模，则应划分相对稀疏的网格。
这样，整个结构便表现出疏密不同的网格划分形式。
图2是中心带圆孔方板的四分之一模型，其网格反映了疏密不同的划分原则。
小圆孔四周存在应力集中，采用了比较密的网格。
有限元单元划分应该遵循的原则有限元法是一种广泛应用于各种工程领域的数值计算方法，它的基本思想是将工程结构划分成若干个小单元，利用有限元单元进行离散化计算，得到整个结构的行为特性。
而有限元单元的划分是有限元法的核心，也是工程计算中最关键的环节之一。
那么，有限元单元划分应该遵循哪些原则呢？1、小单元原则有限元单元的划分中，求取划分单元的基本准则就是小单元原则。
该原则提出了分割单元时应遵循的最基本原则，即单元的尺寸越小，精度越高。
因此，在单元划分中应当首先考虑将工程结构分割成足够多的小单元。
2、合理形状原则有限元单元的划分中，合理形状原则是一个非常重要的原则。
合理的单元形状在保证精度的前提下，能尽可能地减小计算量，提高计算速度。
因此，划分单元时应尽可能采用简单的几何形状，避免过于复杂。
3、均匀性原则有限元单元划分中，均匀性原则是指单元的大小、形状在全体单元中应该尽可能地统一。
这样，可以避免因单元尺寸或形状的差异而导致计算误差的增加。
因此，在单元划分时，应尽量保持单元的均匀性和规则性。
4、边界适应性原则有限元单元划分中，边界适应性原则是指单元的形状和大小应尽可能适应结构的边界条件，以确保计算结果的准确性。
因此，在进行有限元单元划分时，要特别注意边界处单元的形状和数量。
5、模型简化原则有限元单元划分中，模型简化原则是指划分单元时尽量去除不必要的细节和处于边缘的小结构，以减小计算量。
在单元划分过程中，应尽量采用等效模型或简化模型，这样可以减少计算时间和成本。
6、误差控制原则有限元单元划分中，误差控制原则是指划分单元时应尽量控制误差的产生和传递，以保证计算结果的准确性。
因此，在单元划分中，应根据具体的计算需求，选择合适的单元细度和样本数量。
同时，在计算过程中应对每个单元的误差进行控制，保证计算结果的精度。
总之，有限元单元划分是有限元法计算中的核心环节，其合理性和准确性直接影响到计算结果的质量和可靠性。
为了保证有限元法计算结果的准确性和精度，单元划分应遵循上述原则，并在实际应用中加以灵活调整，以达到最佳计算效果。
对于有限元分析来说，网格划分是其中最关键的一个步骤，网格划分的好坏直接影响到解算的精度和速度。
网格化有三个步骤：定义单元属性（包括实常数）、在几何模型上定义网格属性、划分网格。
定义网格的属性主要是定义单元的形状、大小。
单元大小基本上在线段上定义，可以用线段数目或长度大小来划分，可以在线段建立后立刻声明，或整个实体模型完成后逐一声明。
采用Bottom-Up方式建立模型时，采用线段建立后立刻声明比较方便且不易出错。
例如声明线段数目和大小后，复制对象时其属性将会一起复制，完成上述操作后便可进行网格化命令。
网格化过程也可以逐步进行，即实体模型对象完成到某个阶段就进行网格话，如所得结果满意，则继续建立其他对象并网格化。
网格的划分可以分为自由网格(free meshing)、映射网格(mapped meshing)和扫略网格(sweep meshing)等。
一、自由网格划分自由网格划分是自动化程度最高的网格划分技术之一，它在面上可以自动生成三角形或四边形网格，在体上自动生成四面体网格。
通常情况下，可利用ANSYS的智能尺寸控制技术（SMARTSIZE命令）来自动控制网格的大小和疏密分布，也可进行人工设置网格的大小（AESIZE、LESIZE、KESIZE、ESIZE等系列命令）并控制疏密分布以及选择分网算法等（MOPT命令）。
对于复杂几何模型而言，这种分网方法省时省力，但缺点是单元数量通常会很大，计算效率降低。
同时，由于这种方法对于三维复杂模型只能生成四面体单元，为了获得较好的计算精度，建议采用二次四面体单元（92号单元）。
如果选用的是六面体单元，则此方法自动将六面体单元退化为阶次一致的四面体单元，因此，最好不要选用线性（一阶次）的六面体单元（没有中间节点，比如45号单元），因为该单元退化后为线性的四面体单元，具有过大的刚度，计算精度较差；如果选用二次的六面体单元（比如95号单元），由于其是退化形式，节点数与其六面体原型单元一致，只是有多个节点在同一位置而已，因此，可以利用TCHG命令将模型中的退化形式的四面体单元变化为非退化的四面体单元(如92号单元)，减少每个单元的节点数量，提高求解效率。
有限元网格划分的基本原则划分网格是建立有限元模型的一个重要环节，它要求考虑的题目较多，需要的工作量较大，所划分的网格形式对计算精度和计算规模将产生直接影响。
为建立正确、公道的有限元模型，这里介绍划分网格时应考虑的一些基本原则。
1网格数目网格数目的多少将影响计算结果的精度和计算规模的大小。
一般来讲，网格数目增加，计算精度会有所进步，但同时计算规模也会增加，所以在确定网格数目时应权衡两个因数综合考虑。
图1中的曲线1表示结构中的位移随网格数目收敛的一般曲线，曲线2代表计算时间随网格数目的变化。
可以看出，网格较少时增加网格数目可以使计算精度明显进步，而计算时间不会有大的增加。
当网格数目增加到一定程度后，再继续增加网格时精度进步甚微，而计算时间却有大幅度增加。
所以应留意增加网格的经济性。
实际应用时可以比较两种网格划分的计算结果，假如两次计算结果相差较大，可以继续增加网格，相反则停止计算。
图1位移精度和计算时间随网格数目的变化在决定网格数目时应考虑分析数据的类型。
在静力分析时，假如仅仅是计算结构的变形，网格数目可以少一些。
假如需要计算应力，则在精度要求相同的情况下应取相对较多的网格。
同样在响应计算中，计算应力响应所取的网格数应比计算位移响应多。
在计算结构固有动力特性时，若仅仅是计算少数低阶模态，可以选择较少的网格，假如计算的模态阶次较高，则应选择较多的网格。
在热分析中，结构内部的温度梯度不大，不需要大量的内部单元，这时可划分较少的网格。
2网格疏密网格疏密是指在结构不同部位采用大小不同的网格，这是为了适应计算数据的分布特点。
在计算数据变化梯度较大的部位(如应力集中处)，为了较好地反映数据变化规律，需要采用比较密集的网格。
而在计算数据变化梯度较小的部位，为减小模型规模，则应划分相对稀疏的网格。
这样，整个结构便表现出疏密不同的网格划分形式。
图2是中心带圆孔方板的四分之一模型，其网格反映了疏密不同的划分原则。
小圆孔四周存在应力集中，采用了比较密的网格。
有限元网格划分的基本原则与通用方法本文首先研究和分析有限元网格划分的基本原则，再对当前典型网格划分方法进行科学地分类，结合实例系统地分析各种网格划分方法的机理、特点及其适用范围，如映射法、基于栅格法、节点连元法、拓扑分解法、几何分解法和扫描法等。
最后阐述当前网格划分的研究热点，综述六面体网格和曲面网格划分技术，展望有限元网格划分的发展趋势。
引言有限元网格划分是进行有限元数值模拟分析至关重要的一步，它直接影响着后续数值计算分析结果的精确性。
网格划分涉及单元的形状及其拓扑类型、单元类型、网格生成器的选择、网格的密度、单元的编号以及几何体素，在有限元数值求解中，单元的等效节点力、刚度矩阵、质量矩阵等均用数值积分生成，连续体单元以及壳、板、梁单元的面内均采用高斯 (Gauss) 积分，而壳、板、梁单元的厚度方向采用辛普生 (Simpson) 积分。
有限元网格划分基本原则有限元方法的基本思想是将结构离散化，即对连续体进行离散化，利用简化几何单元来近似逼近连续体，然后根据变形协调条件综合求解。
所以有限元网格的划分一方面要考虑对各物体几何形状的准确描述，另一方面也要考虑变形梯度的准确描述。
为正确、合理地建立有限元模型，这里介绍划分网格时应考虑的一些基本原则。
1. 网格数量网格数量直接影响计算精度和计算时耗，网格数量增加会提高计算精度，但同时计算时耗也会增加。
当网格数量较少时增加网格，计算精度可明显提高，但计算时耗不会有明显增加；当网格数量增加到一定程度后，再继续增加网格时精度提高就很小，而计算时耗却大幅度增加。
所以在确定网格数量时应权衡这两个因素综合考虑。
2. 网格密度为了适应应力等计算数据的分布特点，在结构不同部位需要采用大小不同的网格。
在孔的附近有集中应力，因此网格需要加密；周边应力梯度相对较小，网格划分较稀。
由此反映了疏密不同的网格划分原则：在计算数据变化梯度较大的部位，为了较好地反映数据变化规律，需要采用比较密集的网格；而在计算数据变化梯度较小的部位，为减小模型规模，网格则应相对稀疏。
有限元网格剖分与网格质量判定指标有限元网格剖分与网格质量判定指标一、引言有限元法是一种常用的数值分析方法，广泛应用于工程、力学等领域。
在有限元方法中，对于复杂的几何体，需要将其分割成多个简单的几何单元，称为有限元。
而有限元的形状和尺寸对计算结果的精度和稳定性有重要影响。
因此，有限元网格剖分和网格质量判定指标的选择和优化是提高有限元方法计算精度和效率的关键。
二、有限元网格剖分的基本原则和方法有限元网格剖分的基本原则是要确保网格足够细密，以捕捉几何体的细节和特征。
一般来说，有限元网格剖分可以分为以下几个步骤：1. 几何体建模：根据实际问题建立几何体模型，可以使用CAD软件进行建模。
2. 离散化：将几何体分割成简单的几何单元，如三角形、四边形或六面体等。
3. 网格生成：根据几何单元的尺寸和形状要求生成网格。
一般可采用三角形剖分算法或四边形剖分算法进行网格生成。
4. 网格平滑：对生成的网格进行平滑处理，以提高网格的质量。
三、网格质量判定指标网格质量判定指标是用来评价和衡量网格质量好坏的指标。
一个好的网格是指网格单元形状较正、网格单元之间大小相近、网格单元的边界规则等。
常用的网格质量判定指标包括：1. 网格单元形状度：用于评价网格单元的形状正交性和变形。
常用的形状度指标有内角度、调和平均内角度和狄利克雷三角形剖分等。
2. 网格单元尺寸误差：用于评价网格单元尺寸与理想尺寸之间的差异。
常用的尺寸误差指标有网格单元长度标准差、最大和最小网格单元尺寸比等。
3. 网格单元的四边形度：用于评价四边形网格的形状规则性。
常用的四边形度指标有圆度、直角度和Skewness等。
四、网格质量优化方法为了改善有限元网格质量，可以采用以下方法：1. 网格加密：通过将大尺寸网格单元划分为小尺寸网格单元，提高网格的细密度。
2. 网格平滑：通过对矩阵约束或拉普拉斯平滑等方法对网格进行平滑处理，改善网格单元的形状。
3. 网格优化：通过对网格单元的拓扑结构和形状进行优化，提高网格的质量。
有限元网格划分的基本原则杜平安 《机械设计与制造》划分网格是建立有限元模型的一个重要环节，它要求考虑的问题较多，需要的工作量较大，所划分的网格形式对计算精度和计算规模将产生直接影响。
为建立正确、合理的有限元模型，这里介绍划分网格时应考虑的一些基本原则。
1网格数量网格数量的多少将影响计算结果的精度和计算规模的大小。
一般来讲，网格数量增加，计算精度会有所提高，但同时计算规模也会增加，所以在确定网格数量时应权衡两个因数综合考虑。
图1中的曲线1表示结构中的位移随网格数量收敛的一般曲线，曲线2代表计算时间随网格数量的变化。
可以看出，网格较少时增加网格数量可以使计算精度明显提高，而计算时间不会有大的增加。
当网格数量增加到一定程度后，再继续增加网格时精度提高甚微，而计算时间却有大幅度增加。
所以应注意增加网格的经济性。
实际应用时可以比较两种网格划分的计算结果，如果两次计算结果相差较大，可以继续增加网格，相反则停止计算。
图1位移精度和计算时间随网格数量的变化在决定网格数量时应考虑分析数据的类型。
在静力分析时，如果仅仅是计算结构的变形，网格数量可以少一些。
如果需要计算应力，则在精度要求相同的情况下应取相对较多的网格。
同样在响应计算中，计算应力响应所取的网格数应比计算位移响应多。
在计算结构固有动力特性时，若仅仅是计算少数低阶模态，可以选择较少的网格，如果计算的模态阶次较高，则应选择较多的网格。
在热分析中，结构内部的温度梯度不大，不需要大量的内部单元，这时可划分较少的网格。
2网格疏密网格疏密是指在结构不同部位采用大小不同的网格，这是为了适应计算数据的分布特点。
在计算数据变化梯度较大的部位(如应力集中处)，为了较好地反映数据变化规律，需要采用比较密集的网格。
而在计算数据变化梯度较小的部位，为减小模型规模，则应划分相对稀疏的网格。
这样，整个结构便表现出疏密不同的网格划分形式。
图2是中心带圆孔方板的四分之一模型，其网格反映了疏密不同的划分原则。
有限元网格划分的基本原则杜平安 《机械设计与制造》划分网格是建立有限元模型的一个重要环节，它要求考虑的问题较多，需要的工作量较大，所划分的网格形式对计算精度和计算规模将产生直接影响。
为建立正确、合理的有限元模型，这里介绍划分网格时应考虑的一些基本原则。
1网格数量网格数量的多少将影响计算结果的精度和计算规模的大小。
一般来讲，网格数量增加，计算精度会有所提高，但同时计算规模也会增加，所以在确定网格数量时应权衡两个因数综合考虑。
图1中的曲线1表示结构中的位移随网格数量收敛的一般曲线，曲线2代表计算时间随网格数量的变化。
可以看出，网格较少时增加网格数量可以使计算精度明显提高，而计算时间不会有大的增加。
当网格数量增加到一定程度后，再继续增加网格时精度提高甚微，而计算时间却有大幅度增加。
所以应注意增加网格的经济性。
实际应用时可以比较两种网格划分的计算结果，如果两次计算结果相差较大，可以继续增加网格，相反则停止计算。
图1位移精度和计算时间随网格数量的变化在决定网格数量时应考虑分析数据的类型。
在静力分析时，如果仅仅是计算结构的变形，网格数量可以少一些。
如果需要计算应力，则在精度要求相同的情况下应取相对较多的网格。
同样在响应计算中，计算应力响应所取的网格数应比计算位移响应多。
在计算结构固有动力特性时，若仅仅是计算少数低阶模态，可以选择较少的网格，如果计算的模态阶次较高，则应选择较多的网格。
在热分析中，结构内部的温度梯度不大，不需要大量的内部单元，这时可划分较少的网格。
2网格疏密网格疏密是指在结构不同部位采用大小不同的网格，这是为了适应计算数据的分布特点。
在计算数据变化梯度较大的部位(如应力集中处)，为了较好地反映数据变化规律，需要采用比较密集的网格。
而在计算数据变化梯度较小的部位，为减小模型规模，则应划分相对稀疏的网格。
这样，整个结构便表现出疏密不同的网格划分形式。
图2是中心带圆孔方板的四分之一模型，其网格反映了疏密不同的划分原则。
