湖滨变电站设备巡视作业指导书(doc 35)

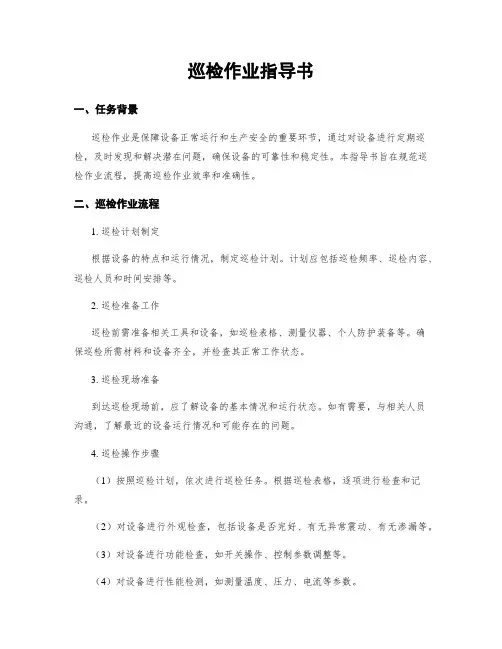

巡检作业指导书一、任务背景巡检作业是保障设备正常运行和生产安全的重要环节，通过对设备进行定期巡检，及时发现和解决潜在问题，确保设备的可靠性和稳定性。

本指导书旨在规范巡检作业流程，提高巡检作业效率和准确性。

二、巡检作业流程1. 巡检计划制定根据设备的特点和运行情况，制定巡检计划。

计划应包括巡检频率、巡检内容、巡检人员和时间安排等。

2. 巡检准备工作巡检前需准备相关工具和设备，如巡检表格、测量仪器、个人防护装备等。

确保巡检所需材料和设备齐全，并检查其正常工作状态。

3. 巡检现场准备到达巡检现场前，应了解设备的基本情况和运行状态。

如有需要，与相关人员沟通，了解最近的设备运行情况和可能存在的问题。

4. 巡检操作步骤（1）按照巡检计划，依次进行巡检任务。

根据巡检表格，逐项进行检查和记录。

（2）对设备进行外观检查，包括设备是否完好、有无异常震动、有无渗漏等。

（3）对设备进行功能检查，如开关操作、控制参数调整等。

（4）对设备进行性能检测，如测量温度、压力、电流等参数。

（5）对设备进行维护保养，如润滑、清洁、紧固等。

（6）对设备进行故障排除，如发现异常情况，及时采取措施解决或报告上级。

5. 巡检记录和报告巡检过程中，及时记录巡检结果和发现的问题。

记录应包括巡检日期、巡检人员、巡检内容、异常情况及处理措施等。

巡检结束后，将巡检记录整理成报告，上报给相关部门或人员。

三、巡检作业注意事项1. 安全第一巡检作业中要始终将安全放在首位。

在巡检前，应了解设备的安全操作规程和注意事项，并佩戴个人防护装备。

若发现安全隐患，应立即采取措施解决或报告上级。

2. 严格按照流程操作巡检作业要按照规定的流程进行，不得随意省略或更改操作步骤。

对于巡检过程中发现的问题，要及时记录并采取相应的处理措施。

3. 保持巡检记录的准确性和完整性巡检记录是对巡检作业的重要总结和参考依据。

要保持记录的准确性和完整性，确保记录内容真实反映巡检过程和结果。

4. 提高巡检效率和准确性通过合理安排巡检计划、提供必要的工具和设备、加强巡检人员培训等措施，提高巡检作业的效率和准确性。

变电设备巡视作业指导书一、引言变电设备是电力系统中非常重要的组成部分，对于保障电网的安全稳定运行具有至关重要的作用。

为了确保变电设备的正常运行和可靠性，变电设备巡视作业必不可少。

本指导书旨在规范变电设备巡视作业，提高巡视效率和准确性。

二、作业内容1.巡视范围：包括变电站主设备、辅助设备、接地装置等。

2.巡视周期：根据相关规定执行日常巡视、定期巡视和专项巡视。

3.巡视人员：具备相关电力专业知识和经验，经过培训合格的人员进行巡视。

三、巡视作业流程1.巡视前准备–熟悉巡视区域和设备–携带必要的巡视工具和装备–核对巡视任务清单2.巡视过程–仔细观察设备运行情况–检查设备外观是否有异常–检查设备工作环境和周围情况3.巡视记录–记录巡视过程中发现的问题和异常–填写巡视报告并提出建议和处理意见4.巡视总结–对巡视情况进行总结分析–制定下一步改进和维护计划四、巡视注意事项1.巡视过程中要注意安全第一，遵守相关安全规定和操作规程。

2.巡视过程中要认真、细致，确保没有遗漏任何重要细节。

3.巡视发现异常情况要及时报告，并按照规定进行处理。

4.巡视结束后要对巡视结果进行汇总和整理，形成巡视报告并上报主管部门。

五、巡视作业的意义1.发现设备问题，及时进行维修和保养，提高设备的可靠性和运行效率。

2.预防设备故障和事故，避免因设备异常导致的电网故障。

3.提高变电设备的使用寿命，延长设备的更新周期。

六、结束语变电设备巡视作业是保障电网安全运行的重要环节，希望所有从事巡视工作的人员能够严格遵守相关规定和要求，勤勉工作，发现问题及时处理，确保电网的安全稳定运行。

以上是关于变电设备巡视作业的指导书，希望能够对相关人员的工作提供一定的参考和指导。

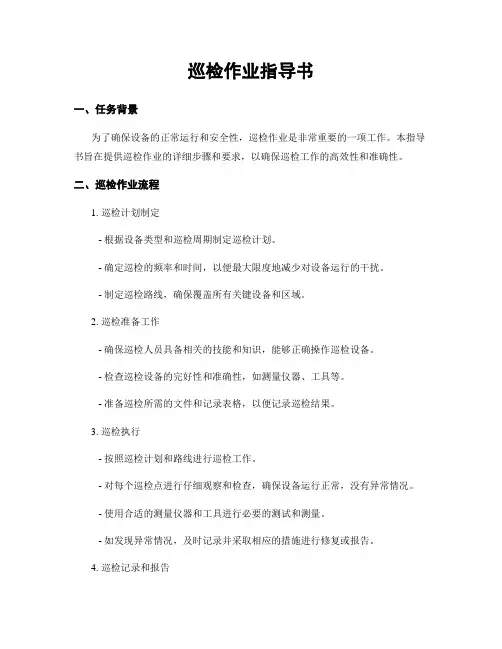

巡检作业指导书一、任务背景为了确保设备的正常运行和安全性，巡检作业是非常重要的一项工作。

本指导书旨在提供巡检作业的详细步骤和要求，以确保巡检工作的高效性和准确性。

二、巡检作业流程1. 巡检计划制定- 根据设备类型和巡检周期制定巡检计划。

- 确定巡检的频率和时间，以便最大限度地减少对设备运行的干扰。

- 制定巡检路线，确保覆盖所有关键设备和区域。

2. 巡检准备工作- 确保巡检人员具备相关的技能和知识，能够正确操作巡检设备。

- 检查巡检设备的完好性和准确性，如测量仪器、工具等。

- 准备巡检所需的文件和记录表格，以便记录巡检结果。

3. 巡检执行- 按照巡检计划和路线进行巡检工作。

- 对每个巡检点进行仔细观察和检查，确保设备运行正常，没有异常情况。

- 使用合适的测量仪器和工具进行必要的测试和测量。

- 如发现异常情况，及时记录并采取相应的措施进行修复或报告。

4. 巡检记录和报告- 在巡检过程中，及时记录每个巡检点的结果和发现的问题。

- 记录中应包括巡检时间、巡检人员、巡检点名称、巡检结果等信息。

- 对于发现的问题，应详细描述问题的性质、严重程度和可能的影响。

- 根据巡检记录生成巡检报告，报告中应包括巡检结果的统计和分析。

5. 巡检结果分析和改进- 对巡检结果进行统计和分析，找出问题的主要原因和影响因素。

- 根据巡检结果制定改进措施，如设备维护、故障排除等。

- 定期评估巡检计划和流程，根据实际情况进行调整和改进。

三、巡检作业要求1. 巡检人员应具备相关的技能和知识，能够正确操作巡检设备和工具。

2. 巡检设备和工具应保持完好，准确性应定期校准和检验。

3. 巡检应按照计划和路线进行，确保覆盖所有关键设备和区域。

4. 巡检过程中应仔细观察和检查，确保设备运行正常，发现问题及时处理。

5. 巡检记录应准确、完整，包括巡检时间、巡检人员、巡检点名称、巡检结果等信息。

6. 巡检报告应及时生成，包括巡检结果的统计和分析，以便进行问题的分析和改进。

电气（变电）运行巡视检测作业指导书一、一般要求㈠设备巡视的种类为了监视设备的运行情况，以便及时发现和消除设备缺陷，预防事故的发生，确保设备安全运行，应对变电设备进行巡视检查。

每个值班人员必须严格按照规程要求，认真负责，一丝不苟地做好设备检查工作。

及时发现异常和缺陷，及时汇报调度和上级，杜绝事故发生。

变电站设备的巡视检查，一般分为正常巡视、全面巡视、熄灯巡视及特殊巡视四种。

㈡有人值班变电站设备巡视周期1、每次交接班时；2、每班高峰负荷时和夜间熄灯时；3、变电站负责人每周巡视一次；4、根据特殊情况进行不定期巡视时，应增加巡视次数。

㈢无人值班变电站设备巡视周期1、定期巡视：对所辖的变电设备，巡操人员每周应保证1次；2、夜间巡视：每月2次，由巡操人员进行；3、根据特殊情况进行不定期巡视时，应增加巡视次数；4、无人值班但有人值守的变电站，由值守人员分时段进行巡视检查，一般每天巡视2次，早晚各一次，巡操人员每月应保证2次。

㈣遇到下列情况应增加巡视次数：1、设备过负荷或负荷有显著增加时；2、设备经过检修、改造或长期停用后重新投入运行；新安装的设备加入系统运行时；3、设备缺陷近期有发展、变化时；4、恶劣气候、事故跳闸和设备运行中有可疑现象时；5、法定节、假日及有重要供电任务期间；㈤设备巡视检查应遵守的规定1、变电站设备巡视，由值守人员或巡操队员按照规程规定进行定期性巡视检查和特殊性巡视检查；2、有权单独巡视检查高压配电装置的人员，在巡视检查高压设备时，应遵守〈〈国家电网公司电力安全工作规程》关于“高压设备的巡视”的规定：⑴经企业领导批准，允许单独巡视高压设备的值班员和非本值的值班员，单独巡视高压设备时，不得进行其他工作，不得移开或越过遮拦；⑵雷雨天气需要巡视室外高压设备时，应穿绝缘靴，并不得靠近避雷器和避雷针；⑶高压设备发生接地时，室内不得接近故障点4米以内，室外不得接近故障点8米以内。

进入上述范围以内人员必须穿绝缘靴，接触设备外壳和构架时应戴绝缘手套;⑷巡视配电装置时，进出高压室必须随手将门关好；⑸新进人员和实习生不可单独巡视检查；⑹检修班（巡操队）进行红外线测温、继保巡视等，必须执行工作票制度。

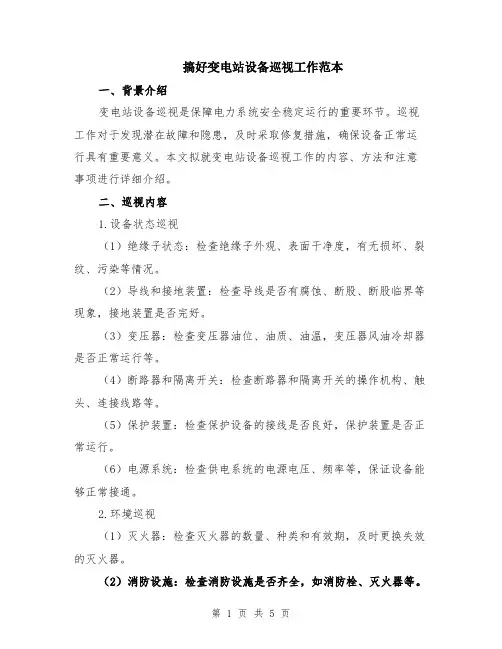

搞好变电站设备巡视工作范本一、背景介绍变电站设备巡视是保障电力系统安全稳定运行的重要环节。

巡视工作对于发现潜在故障和隐患，及时采取修复措施，确保设备正常运行具有重要意义。

本文拟就变电站设备巡视工作的内容、方法和注意事项进行详细介绍。

二、巡视内容1.设备状态巡视（1）绝缘子状态：检查绝缘子外观、表面干净度，有无损坏、裂纹、污染等情况。

（2）导线和接地装置：检查导线是否有腐蚀、断股、断股临界等现象，接地装置是否完好。

（3）变压器：检查变压器油位、油质、油温，变压器风油冷却器是否正常运行等。

（4）断路器和隔离开关：检查断路器和隔离开关的操作机构、触头、连接线路等。

（5）保护装置：检查保护设备的接线是否良好，保护装置是否正常运行。

（6）电源系统：检查供电系统的电源电压、频率等，保证设备能够正常接通。

2.环境巡视（1）灭火器：检查灭火器的数量、种类和有效期，及时更换失效的灭火器。

（2）消防设施：检查消防设施是否齐全，如消防栓、灭火器等。

（3）通风设备和照明设备：检查通风设备和照明设备是否正常运行。

（4）设备防雷接地：检查变电站防雷接地设施是否正常，避免因雷击而对设备造成损坏。

三、巡视方法1.规范性巡视按照巡视工作计划和任务，逐一检查每个设备是否存在异常情况，记录下来并及时处理。

2.全面性巡视不只检查已经发生故障的设备，还要对可疑的设备进行重点关注和巡视，防患于未然。

3.专业性巡视巡视人员需具备相关电力设备知识和技能，对设备进行细致巡视，及时发现潜在隐患。

四、巡视注意事项1.安全第一巡视过程中要注意安全，佩戴好相关防护装备，遵循相关操作规程。

2.记录准确对巡视过程中发现的问题，要详细记录，包括设备名称、具体异常情况、发现日期等。

3.及时反馈巡视结束后要及时向相关主管部门进行反馈，报告巡视情况和发现的问题。

4.巡视频率根据设备的性质和使用情况，确定巡视的频率，保证巡视工作的全面性和及时性。

五、总结变电站设备巡视工作的重要性不言而喻，对于确保电力系统安全运行至关重要。

变电设备巡视标准化作业指导书1 范围1.1 本标准规定了股份动力公司所辖变电站（所）设备巡视的基本要求、设备巡视的分类、设备巡视的内容、标准化流程、危险点分析与预控措施。

1.2 本标准适用于股份动力公司所辖变电站（所）设备巡视。

2 规范性引用文件变电站管理规范（试行）国家电网公司2003.09.25 3 基本要求3.1 对人员的要求3.1.1 允许巡视设备的值班人员应经过安全知识培训，考试合格并由上级部门书面批准。

3.1.2 熟悉设备的工作原理和结构性能。

3.1.3 掌握主要电气设备铭牌规范，主要技术参数。

3.1.4 了解设备定级状况和尚存在的设备缺陷。

3.1.5 熟悉变电站（所）运行方式。

3.2 对管理的要求3.2.1 变电站（所）应绘制一幅设备巡视路线图，在设备现场巡视路径上应有明显的前进箭头标记。

3.2.2 变电站（所）应建立设备巡视卡，写明每台设备巡视检查的项目和内容。

3.2.3 变电站应有符合实际的现场运行规程3.3 对人员着装的要求3.3.1 巡视人员必须劳保穿戴整齐。

3.3.2 雷雨天气巡视室外高压电气设备时，应穿绝缘靴。

3.4 巡视设备时不得进行其它工作，不得移开或越过遮栏。

3.5 巡视高压电气设备必须两人进行，单人不得巡视高压电气设备。

3.6 巡视中发现的设备异常，应及时汇报班组长，不得私自处理。

4 设备巡视的分类4.1 正常巡视（含交接班巡视）。

4.2 全面巡视。

4.3 熄灯巡视。

4.4 特殊巡视。

5 设备巡视的内容5.1 正常巡视：按本站《现场运行规程》的规定执行。

5.2 全面巡视：对设备进行全面的外部检查，对缺陷有无发展作出鉴定，检查设备的薄弱环节，检查防火设施、防小动物措施、安全设施、防误闭锁装置等有无漏洞，检查接地引下线是否完好。

5.3 熄灯巡视：检查设备有无电晕、放电、设备及接点有无发热现象等。

5.4 特殊巡视：特殊巡视的内容，按本站《现场运行规程》的规定执行。

遇有以下情况，应进行特殊巡视。

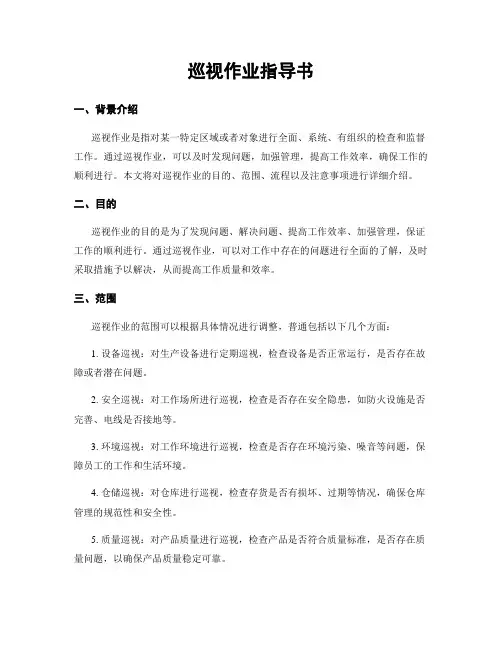

巡视作业指导书一、背景介绍巡视作业是指对某一特定区域或者对象进行全面、系统、有组织的检查和监督工作。

通过巡视作业，可以及时发现问题，加强管理，提高工作效率，确保工作的顺利进行。

本文将对巡视作业的目的、范围、流程以及注意事项进行详细介绍。

二、目的巡视作业的目的是为了发现问题、解决问题、提高工作效率、加强管理，保证工作的顺利进行。

通过巡视作业，可以对工作中存在的问题进行全面的了解，及时采取措施予以解决，从而提高工作质量和效率。

三、范围巡视作业的范围可以根据具体情况进行调整，普通包括以下几个方面：1. 设备巡视：对生产设备进行定期巡视，检查设备是否正常运行，是否存在故障或者潜在问题。

2. 安全巡视：对工作场所进行巡视，检查是否存在安全隐患，如防火设施是否完善、电线是否接地等。

3. 环境巡视：对工作环境进行巡视，检查是否存在环境污染、噪音等问题，保障员工的工作和生活环境。

4. 仓储巡视：对仓库进行巡视，检查存货是否有损坏、过期等情况，确保仓库管理的规范性和安全性。

5. 质量巡视：对产品质量进行巡视，检查产品是否符合质量标准，是否存在质量问题，以确保产品质量稳定可靠。

四、流程巡视作业的流程普通包括以下几个步骤：1. 制定巡视计划：根据巡视范围和周期，制定巡视计划，明确巡视的时间、地点和内容。

2. 组织巡视人员：根据巡视计划，组织巡视人员，确保巡视人员具备相应的专业知识和技能。

3. 进行巡视工作：巡视人员按照计划进行巡视工作，对巡视范围内的对象进行全面、细致的检查和监督。

4. 记录巡视结果：巡视人员应及时记录巡视过程中发现的问题、存在的隐患以及解决措施，并进行归档保存。

5. 提出整改建议：根据巡视结果，巡视人员应提出相应的整改建议，为问题的解决提供参考意见。

6. 跟踪整改情况：对巡视中发现的问题和隐患，进行跟踪和催促整改，确保问题得到及时解决。

五、注意事项在进行巡视作业时，需要注意以下几个事项：1. 巡视人员应具备相关的专业知识和技能，对巡视对象有深入的了解，以便能够准确判断问题和提出解决方案。

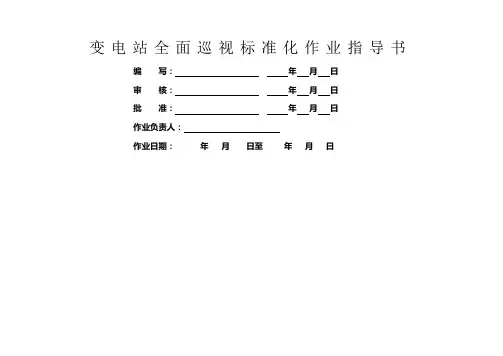

变电站全面巡视标准化作业指导书编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期：年月日至年月日
1、范围
本指导书适用于公司220kV变电站设备全面巡视检查工作。

2、引用文件
DL 408—1991 电业安全工作规程（发电厂和变电所电气部分)
DL/T 517-1995 电力变压器运行规程
国家电网生[2003]387号国家电网公司变电站运行管理规范(试行）
高压断路器运行规程(能源部电力司)
微机继电保护装置运行管理规程
DL/T 724—2000 电力系统用蓄电池直流电源装置运行与维护技术规程3、巡视周期
每半月按本指导书全面巡视一次。

4、巡视前准备
4。

2危险点控制措施
4.3巡视工器具
5、巡视路线图
6、作业标准
作业项目:一次设备巡视作业地点：站用变室
作业项目：一次设备巡视作业地点: 220KV主变
作业项目：一次设备巡视作业地点:220KV母联间隔
作业项目:一次设备巡视作业地点:110KV主变
作业项目:一次设备巡视作业地点：6kV高压室
作业项目：二次设备巡视作业地点：控制室、。

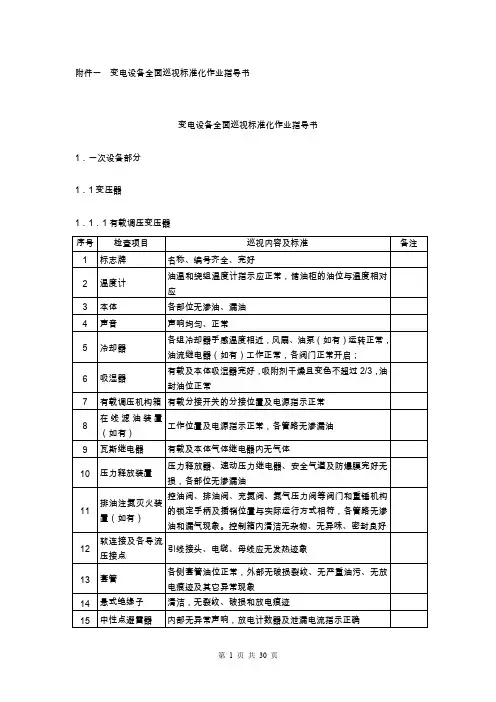

附件一变电设备全面巡视标准化作业指导书变电设备全面巡视标准化作业指导书1．一次设备部分1．1变压器1．1．1有载调压变压器1．1．2无载调压变压器1．1．3站用变压器1．2断路器1．2．1 GIS的巡视检查项目1．2．2 SF6断路器1．2．3油断路器1．2．4真空断路器1．3开关柜1．4隔离开关（含相应接地刀闸）1．5互感器（含电压互感器、电流互感器）1．6阻波器1．7耦合电容器1．8结合滤波器1．9电抗器1．10电容器1．11消弧线圈1．12支柱绝缘子1．13母线1．14避雷器1．15高压带电显示装置2．二次设备部分2．1控制屏、保护屏、测控屏、故障录波屏、电度表屏、通信屏、直流屏、站用电屏等公共部分2．1．1控制屏2．1．2保护屏及测控屏2．1．3故障录波屏2．1．4电度表屏2．1．5通信屏2．1．6直流屏2．1．7站用电屏2．1．8其它屏2．1．9其它设备2．1．9．1后台监控系统2．1．9．2微机五防系统2．1．9．3录音系统2．1．9．4电量采集系统2．1．9．5视频监控系统2．1．9．5电子围栏及防盗报警系统2．2变压器保护装置及操作箱2．2．1变压器保护（保护测控）装置2．2．3变压器各侧开关操作箱2．3线路、断路器保护装置、操作箱、高频收发信机及光纤通讯装置2．3．1线路保护装置、断路器保护装置 2．3．2操作箱2．3．4高频收发信机2．4电容器、电抗器保护（保护测控）装置2．5母线保护装置2．6测控装置2．7故障录波装置、行波测距装置2．8通信装置2．9 GPS时钟装置2．10备自投装置2．11其它装置3．直流设备部分3．1直流充电设备3．2直流绝缘监测设备3．3直流测控及蓄电池巡检装置3．4蓄电池4．通讯设备部分4．1通讯直流设备4．1．1直流充电设备4．1．2直流绝缘监测设备4．1．3直流测控及蓄电池巡检装置4．2通讯装置5．消防部分5．1消防器材5．2消防设施5．3消防报警系统6．安全工器具部分6．1绝缘手套6．2绝缘靴6．3验电器6．4安全工器柜6．5操作杆6．6成组接地线6．7接地线6．8 SF6防护服及防毒面具6．9 标示牌6．10安全带6．11安全帽7．站内土建部分7．1建筑物7．2围墙及排水沟7．3电缆沟7．4避雷针7．5空调。

电气(变电)运行巡视检测作业指导书一、一般要求㈠设备巡视的种类为了监视设备的运行情况，以便及时发现和消除设备缺陷，预防事故的发生，确保设备安全运行，应对变电设备进行巡视检查。

每个值班人员必须严格按照规程要求，认真负责，一丝不苟地做好设备检查工作。

及时发现异常和缺陷，及时汇报调度和上级，杜绝事故发生。

变电站设备的巡视检查，一般分为正常巡视、全面巡视、熄灯巡视及特殊巡视四种。

㈡有人值班变电站设备巡视周期1、每次交接班时；2、每班高峰负荷时和夜间熄灯时；3、变电站负责人每周巡视一次；4、根据特殊情况进行不定期巡视时，应增加巡视次数。

㈢无人值班变电站设备巡视周期1、定期巡视：对所辖的变电设备，巡操人员每周应保证1次；2、夜间巡视：每月2次，由巡操人员进行；3、根据特殊情况进行不定期巡视时，应增加巡视次数；4、无人值班但有人值守的变电站，由值守人员分时段进行巡视检查，一般每天巡视2次，早晚各一次，巡操人员每月应保证2次。

㈣遇到下列情况应增加巡视次数：1、设备过负荷或负荷有显著增加时；2、设备经过检修、改造或长期停用后重新投入运行；新安装的设备加入系统运行时；3、设备缺陷近期有发展、变化时；4、恶劣气候、事故跳闸和设备运行中有可疑现象时；5、法定节、假日及有重要供电任务期间；㈤设备巡视检查应遵守的规定1、变电站设备巡视，由值守人员或巡操队员按照规程规定进行定期性巡视检查和特殊性巡视检查；2、有权单独巡视检查高压配电装置的人员，在巡视检查高压设备时，应遵守《国家电网公司电力安全工作规程》关于“高压设备的巡视”的规定：⑴经企业领导批准，允许单独巡视高压设备的值班员和非本值的值班员，单独巡视高压设备时，不得进行其他工作，不得移开或越过遮拦；⑵雷雨天气需要巡视室外高压设备时，应穿绝缘靴，并不得靠近避雷器和避雷针；⑶高压设备发生接地时，室内不得接近故障点4米以内，室外不得接近故障点8米以内。

进入上述范围以内人员必须穿绝缘靴，接触设备外壳和构架时应戴绝缘手套；⑷巡视配电装置时，进出高压室必须随手将门关好；⑸新进人员和实习生不可单独巡视检查；⑹检修班（巡操队）进行红外线测温、继保巡视等，必须执行工作票制度。

Q/GDW15-04/ZY 001-2014-10502Q/GDW15-04/ZY 001-2014-10502 变电站巡视标准化作业指导书编写：年月日审核：年月日批准：年月日宜昌供电公司XXXQ/GDW15-04/ZY 001-2014-10502Q/GDW15-04/ZY 001-2014-10502目次前言 (Ⅲ)1 一般要求 (1)1.1 设备巡视的种类 (1)1.2 巡视周期 (1)1.3 遇到下列情况应增加巡视次数： (1)1.4 设备巡视检查应遵守的规定及安全注意事项 (1)1.5 设备巡视检查的基本方法 (2)1.6 特殊情况下的巡视 (3)2 引用文件 (3)3 巡视前准备 (4)3.1 人员要求 (4)3.2 危险点控制措施 (4)3.3 巡视工器具 (5)4 巡视标准 (5)4.1 电力变压器巡视作业标准 (5)4.2 断路器巡视作业标准 (8)4.3 全封闭组合电器（GIS）巡视作业标准 (10)4.4 开关柜巡视作业标准 (11)4.5 隔离开关巡视作业标准 (11)4.6 电力电容器巡视作业标准 (12)4.7 互感器巡视作业标准 (12)4.8 母线巡视作业标准 (13)4.9 高频加工设备的巡视作业标准 (13)Q/GDW15-04/ZY 001-2014-10502 4.10 防雷设施巡视作业标准 (14)4.11 电力电缆巡视作业标准 (14)4.12 配电装置室及站用电系统巡视作业标准 (15)4.13 直流系统巡视作业标准 (16)4.14 继电保护及自动保护装置的巡视作业标准 (16)4.15 消防器材的巡视检查 (17)4.16 安全工用具的巡视检查 (18)4.17 微机防误闭锁装置的巡视检查 (18)4.18 综自系统的巡视检查 (19)4.19 辅助设施的巡视检查 (19)4.20 电抗器的巡视作业标准 (20)4.21 消弧线圈的巡视作业标准 (20)注：前言本标准是按照Q/GDW 003-2011-00701（国家电网公司标准编写规范）给出的规则起草。

目录1变压器42开关62.1敞开式开关62.2组合设备82.3开关柜93刀闸104电流互感器124.1油浸式电流互感器124.2干式电流互感器135电压互感器145.1油浸式电压互感器145.2电容式电压互感器155.3干式电压互感器166耦合电容器177阻波器188母线189避雷器1910电抗器20 10.1油浸式电抗器20 10.2油浸式电抗器2111电容器2512消弧线圈26 12.1油浸式消弧线圈26 12.2干式消弧线圈2713站用变2813.1油浸式站用变28 13.2干式站用变(含接地变)3014保护3114.1电磁型保护3114.2微机型保护3215表计3216视屏监控及防火防盗3317监控系统3518厂房、照明动力3519接地装置、避雷针3620直流系统及蓄电池3721交流系统3822微机防误装置391 变压器2 开关2.1敞开式开关2.2组合设备2.3开关柜3 刀闸4 电流互感器4.1油浸式电流互感器4.2干式电流互感器5 电压互感器5.1油浸式电压互感器5.2电容式电压互感器5.3干式电压互感器6 耦合电容器7 阻波器8 母线9 避雷器10 电抗器10.1油浸式电抗器10.2油浸式电抗器10.3油浸式抽能电抗器10.4油浸式中性点电抗器11 电容器12 消弧线圈12.1油浸式消弧线圈12.2干式消弧线圈13 站用变13.1油浸式站用变13.2干式站用变(含接地变)14 保护14.1电磁型保护14.2微机型保护15 表计16 视频监控及防火防盗17 监控系统18 厂房、照明动力19 接地装置、避雷针20 直流系统及蓄电池21 交流系统22 微机防误装置。

真空断路器的巡视检查项目1、分、合闸位置指示是否正确，与实际运行位置是否相符。

2、断路器及重合器指示灯是否正确。

3、支柱绝缘子及套管有无裂痕或放电现象。

4、引线驰度是否适中、接触是否良好，试温蜡片有无融化。

5、断路器支架接地是否完好。

隔离开关的巡视检查项目1、绝缘子是否完整无裂纹、无放电现象。

2、机械部分是否正常。

3、闭锁装置是否正常。

4、触头接触是否良好，接触点是否发热，有无烧伤痕迹，引线有无断股、折断现象。

5、接地刀闸接地是否良好。

第20条电容器的巡视检查项目1、检查三相电流表是否平衡，有无不稳定或激增现象，各相差应不大于10%。

2、放电线圈及三相放电指示灯是否良好。

3、电容器分档刀闸位置是否正确。

4、电容器内部有无放电声；外壳有无鼓肚、渗漏油现象；瓷套有无裂纹、闪络痕迹。

5、电容器油位是否在允许范围内。

6、电容器内部连接线是否牢固可靠，。

7、电容器避雷器是否完好，外壳接地是否良好。

第21条互感器、耦合电容器的巡视检查项目1、互感器套管支柱绝缘子是否清洁，有无放电痕迹。

2、瓷件是否完好，无裂纹损坏。

3、接头是否牢固、无过热变色现象。

4、充油式互感器油位是否在允许范围内。

5、外壳接地是否良好。

第22条防雷设施的巡视检查项目1、避雷器正常巡视项目1）瓷质、法兰部分有无破损、裂纹及放电现象；硅橡胶外壳表面是否有老化、裂纹等痕迹。

2）检查放电计数器是否动作，外壳有无破损。

3）检查引线是否牢固，接地是否良好。

4）避雷器内部有无异常声响。

2、特殊天气的防雷设施巡视项目1）大风天气时，检查避雷针的摆动情况。

2）雷雨后，检查放电计数器动作情况。

3）检查引线及接地线是否牢固，有无损伤。

第23条母线的巡视检查项目1、各接头部分是否接触良好。

2、检查软母线是否有断股、散股现象；硬母线有无机械损伤。

3、接地故障后，检查瓷瓶表面是否有放电痕迹。

4、大雪天应检查母线的积雪及融化情况。

5、雷雨后，应检查绝缘子是否有破损、裂纹及放电痕迹。

湖滨变电站设备巡视作业指导书作者：[你的名字]日期：[日期]一、引言湖滨变电站是我们公司的重要电力设施之一，为了保障变电站设备的正常运行和安全，定期进行设备巡视是必要的。

本指导书旨在为巡视人员提供操作指导和要点提醒，确保巡视作业的准确性和高效性。

二、巡视时间和频率1.巡视时间：每年进行两次定期巡视，分别安排在春季和秋季。

另外，根据需要，还可以进行临时巡视。

2.巡视频率：春季和秋季定期巡视每次持续3天，每天巡视8小时。

临时巡视根据实际情况来定。

三、巡视作业流程1.准备工作–巡视计划：根据巡视频率制定巡视计划。

–巡视人员：确定巡视人员，确保巡视人员具备相关技能和知识。

–巡视工具：准备必要的巡视工具，如手持测量仪器、手电筒等。

–巡视资料：收集并准备好相关设备的资料，包括设备清单、巡视记录表等。

2.巡视操作–巡视范围：根据巡视计划确定巡视范围，包括设备外观、电气连接、温度、湿度等方面。

–巡视顺序：按照逻辑和区域划分，确定巡视的顺序，以确保全面覆盖。

–巡视细节：仔细观察设备，注意外观是否正常，连接是否牢固，温度是否异常等。

–记录数据：将观察到的异常情况记录在巡视记录表中，包括设备名称、异常情况描述等。

3.巡视总结–数据分析：根据巡视记录表中的数据，进行数据分析，找出设备存在的问题和隐患。

–总结报告：将数据分析结果整理成巡视总结报告，详细说明发现的问题和提出解决方案。

–反馈意见：根据巡视总结报告，向上级主管部门提出改进意见和建议。

四、巡视注意事项1.安全第一：巡视人员必须严格遵守安全操作规程，佩戴必要的防护装备，确保自身安全。

2.仔细观察：巡视人员应仔细观察设备的各个方面，特别是外观、接线和温度等，确保发现异常情况。

3.记录准确：巡视人员应准确记录观察到的问题和异常情况，确保数据的真实性和完整性。

4.及时报告：发现设备异常情况时，巡视人员应及时向上级主管部门报告，并根据情况采取相应措施。

5.巡视结果分析：对巡视结果进行综合分析，找出问题的原因和解决方法，提出改进建议。
