发动机原理之有害排放物的生成与控制

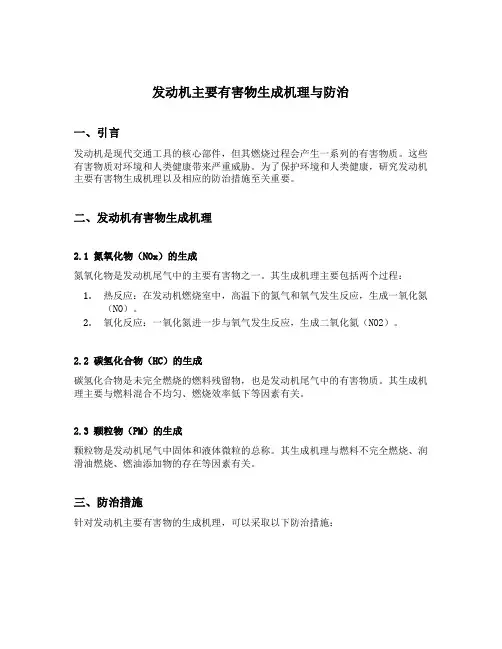

9.1有害排放物的生成机理
9.1.1有害排放物的种类及危害
6.硫氧化物（SO x） ●成分：内燃机排放的硫氧化物主要是SO 2,也有少量的SO3，总称 SOx。 ●危害：Sox直接对人体有毒害作用，排放到大气中的Sox出了是形 成酸雨的主要成分外，还会有50%变成硫酸盐，形成二次微粒。
9.1有害排放物的生成机理
发动机原理之有害排放物的 生成与控制
9.7非排放污 染物控制技术
9.6柴油机排 放后处理技术
9.1有害排放物的 生成机理
有害排放 物的生成 与平控制
9.2排放法规及 测试法
9.3汽油机的 机内净化技术
9.5汽油机排 放后处理技术
9.4柴油机的 机内净化技术
9.1有害排放物的生成机理
9.1.1有害排放物的种类及危害
9.1有害排放物的生成机理
9.1.1有害排放物的种类及危害
1.一氧化碳（CO） ●成分：CO是一种无色、无臭、窒息性很强的气体。 ●危害：CO与血液中作为输氧载体的血红素蛋白（Hb）的亲和力比 O2 高200~300倍很容易结合成碳氧血红丝蛋白（CO-Hb），使血液的输 氧能力大大降低，导致心脏、大脑等重要器官严重缺氧。轻度CO中毒 时，会出现头晕、头痛、呼吸障碍等症状，中枢神经系统将受到损害 ；严重CO中毒时，会出现恶心、心痛、昏迷等症状、甚至死亡。大气 中的CO浓度超过0.3%时，30min之内可致人死亡。
9.1有害排放物的生成机理
9.1.3有害排放物的生成机理
1）柴油机微粒的基本特征
①微粒的构成及主要成分 柴油机微粒主要由三部分构成，即 （干）碳烟、可溶性有机物和硫酸 盐。
②PM的粒径和排放数量 20世纪80年代前的车用柴油机微 粒粒径在1~10μm范围内，后来随 高压喷射技术的采用和汽油混合过 程的改善，粒径已基本在1μm以 下。
发动机有害排放物的控制(PPT 37张)
哈尔滨工业大学（威海）
第7页
2019/2/28
二、恒温进气空气滤清器
恒温进气空气滤清器也称进气温度自动调节式空气滤清器。它 是在普通空气滤清器上增设一套空气加热与控制系统构成的(图61)。气道燃油喷射式发动机不采用恒温进气空气滤清器。恒温进气 空气滤清器多用于化油器式或节气门汽油喷射式发动机上。恒温 进气空气滤清器的功用就是当发动机冷起动之后，向发动机供给 热空气。在这种情况下，即使化油器供给稀混合气，热空气也能 促使燃油充分汽化和燃烧，从而既减少了CO和HC的排放，又改 善了发动机低温运转性能。当发动机温度升高后，恒温进气空气 滤清器向发动机供给环境温度的空气。因此，这种空气滤清器是 一种排气的净化装置。
哈尔滨工业大学（威海）
第23页
2019/2/28
一种由电脑控制的排气再循环系统如图6-7 所示。排气再循环阀(EGR 阀)8用来控制再循环的废气量。进气管真空度经电磁阀6和真空调节 阀7作用到EGR阀 8的真空膜片室12，吸引膜片13向上并带动锥形阀14 升起，这时发动机排出的废气由排气支管经锥形阀进入进气支管。作 用在膜片上的真空度越大，锥形阀的开度就越大，再循环的废气量也 越多。如果没有真空度传送到真空膜片室，弹簧11推压膜片向下，使 锥形阀关闭，这时废气不能进行再循环。真空调节阀的作用是根据进 气管真空度的变化或节气门开度的大小调节通往EGR阀的真空度，使 再循环的废气量随节气门开度或发动机负荷的增大而增加。电磁阀由 电脑3控制。电脑根据空气流量计2，节气门位置传感器1，冷却越温 度传感器4和发动机转速传感器5等输入的信号，使电磁阀通电或断电。 当发动机冷却温度低于50℃时，或发动机在怠速工作时，或发动机转 速超过预定值时，电脑使电磁阀断电，电磁阀中的可动铁心隔断真空 传送通道，同时空气经电磁阀进入真空调节阀，使锥形阀14关闭，不 进行排气再循环。
第十二章发动机排气污染物的生成与控制.pptx
机外净化─用外部附加装置净化排气
✓ 应用催化转化方法，使CO转化为CO2，HC转化为CO2和 H2O ，NOX转化为N2和O2 。

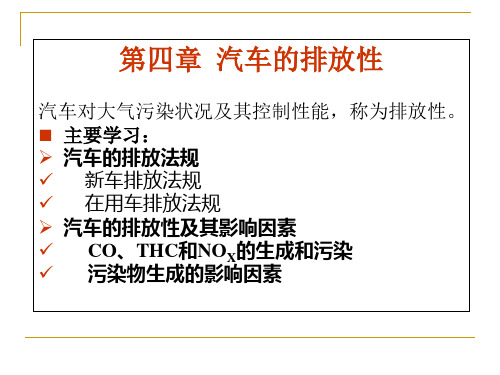

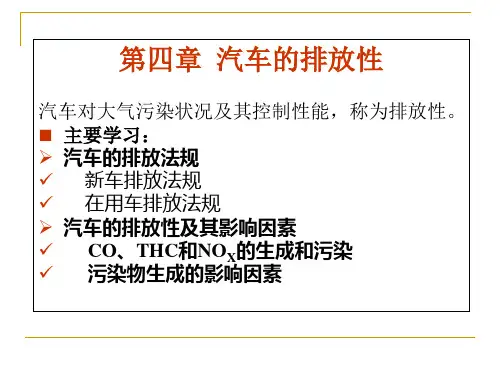

4.2 汽车排放法规
4.2.1 新车排放法规
轻型汽车排放检测方法和限值标准是GB18352.2－2001 和GB18352.3－2005。只有通过排放测试，才允许投放市 场。 试验方法
轻型汽油车排放检测方法和限值标准是GB18285－2005。 柴油车排放检测方法和限值标准是和GB3847－2005。 汽车保有量迅速增长，机动车尾气排放造成的空气污染不
断加重，在大城市中尤为突出。据统计，北京等特大城市 由汽车排放造成的大气污染已占大气总污染的50%以上。 有效控制汽车污染需要作好两方面的工作。一是从新车开 始就控制好污染物的排放水平，对新生产车的排放状况进 行型式认证检测。二是对在用车作好排放监管工作，实行 车辆排放的I/M制度，严格控制众多的在用汽车的排放状况。 前者是机动车低污染的前提条件，后者是保证车辆在正常 的排放状态下运行。
试验设备
1 司机助手仪，2 冷却风机， 3 底盘测功机滚筒， 4 被试汽车， 5 汽车 排气管， 6 取样管路， 7 底盘测功机控制和数据采集系统， 8 打印机， 9 显示器， 10 尾气分析系统， 11 尾气采集系统，12 发动机转速传感器
限值标准
✓国2限值标准
✓国3和国4限值标准
4.2.2 在用车排放法规
➢ 双怠速测试方法
0.7额定转速 2500rpm 2500rpm 高－低 怠速转速
30s
15s
30s 15s
30s
➢ 测试设备：四气体分析仪
柴油车加载减速工况法排气烟度测试
➢ 测试方法
✓ 在柴油车达到某一档位的最高车速后，进行全负荷功率扫 描过程中，应用“加载”方法迫使汽车“减速”行驶，得 到柴油车轮边功率特性曲线。该方法模拟柴油车的实际工 作状况，较之柴油车的自由加速烟度法可较准确地检测柴 油车的实际烟度排放。
✓ 应用催化转化方法，使CO转化为CO2，HC转化为CO2和 H2O ，NOX转化为N2和O2 。
4.2 汽车排放法规
4.2.1 新车排放法规
轻型汽车排放检测方法和限值标准是GB18352.2－2001 和GB18352.3－2005。只有通过排放测试，才允许投放市 场。 试验方法
轻型汽油车排放检测方法和限值标准是GB18285－2005。 柴油车排放检测方法和限值标准是和GB3847－2005。 汽车保有量迅速增长，机动车尾气排放造成的空气污染不
断加重，在大城市中尤为突出。据统计，北京等特大城市 由汽车排放造成的大气污染已占大气总污染的50%以上。 有效控制汽车污染需要作好两方面的工作。一是从新车开 始就控制好污染物的排放水平，对新生产车的排放状况进 行型式认证检测。二是对在用车作好排放监管工作，实行 车辆排放的I/M制度，严格控制众多的在用汽车的排放状况。 前者是机动车低污染的前提条件，后者是保证车辆在正常 的排放状态下运行。
试验设备
1 司机助手仪，2 冷却风机， 3 底盘测功机滚筒， 4 被试汽车， 5 汽车 排气管， 6 取样管路， 7 底盘测功机控制和数据采集系统， 8 打印机， 9 显示器， 10 尾气分析系统， 11 尾气采集系统，12 发动机转速传感器
限值标准
✓国2限值标准
✓国3和国4限值标准
4.2.2 在用车排放法规
➢ 双怠速测试方法
0.7额定转速 2500rpm 2500rpm 高－低 怠速转速
30s
15s
30s 15s
30s
➢ 测试设备：四气体分析仪
柴油车加载减速工况法排气烟度测试
➢ 测试方法
✓ 在柴油车达到某一档位的最高车速后，进行全负荷功率扫 描过程中，应用“加载”方法迫使汽车“减速”行驶，得 到柴油车轮边功率特性曲线。该方法模拟柴油车的实际工 作状况，较之柴油车的自由加速烟度法可较准确地检测柴 油车的实际烟度排放。
发动机原理之有害排放物的生成与控制
混合动力技术：结合燃油喷射和缸内直喷技术，提高燃烧效率，降低排放
智能控制技术：通过智能控制，优化燃油喷射和缸内直喷技术，提高燃烧效率，降低排 放
废气再循环 （EGR）技术： 通过将部分废气 重新引入发动机， 降低燃烧温度， 减少有害排放物
生成
增压技术：通 过增加进气压 力，提高发动 机功率和效率， 同时减少有害
节能环保：降低能 耗，提高排放物处 理效率，实现环保 目标
氢燃料电池： 生物燃料：
清洁、高效、 可再生、环
无污染
保、可降解
太阳能：清 风能：清洁、 水力发电：
洁、可再生、 可再生、无 清洁、可再
无污染
污染
生、无污染
地热能：清 洁、可再生、 无污染
汇报人：
排放物生成
废气再循环和 增压技术的结 合：实现更高 效、更环保的
发动机性能
未来发展趋势： 更高效、更环保 的发动机技术， 如混合动力、电 动化等，将进一 步减少有害排放
物生成
智能控制：通过传 感器和算法实现对 催化转化器的智能 控制
实时监测：实时监 测发动机排放物， 实现精准控制
Байду номын сангаас
自适应技术：根据 发动机工况和排放 物浓度，自适应调 整催化转化器参数
应用：广泛应用于 现代汽车发动机， 提高燃油经济性和 环保性能
原理：将燃油直接 喷射到气缸内，实 现更精确的燃油控 制
优点：提高燃油效 率，降低排放
应用：广泛应用于 现代汽车发动机
挑战：需要解决燃 油喷射系统的可靠 性和耐久性问题
原理：将部分 废气重新引入 发动机燃烧室， 降低燃烧温度， 减少有害排放
曲轴箱内的气体循环 进入气缸，会导致气 缸内压力升高，影响 发动机的正常工作
智能控制技术：通过智能控制，优化燃油喷射和缸内直喷技术，提高燃烧效率，降低排 放
废气再循环 （EGR）技术： 通过将部分废气 重新引入发动机， 降低燃烧温度， 减少有害排放物
生成
增压技术：通 过增加进气压 力，提高发动 机功率和效率， 同时减少有害
节能环保：降低能 耗，提高排放物处 理效率，实现环保 目标
氢燃料电池： 生物燃料：
清洁、高效、 可再生、环
无污染
保、可降解
太阳能：清 风能：清洁、 水力发电：
洁、可再生、 可再生、无 清洁、可再
无污染
污染
生、无污染
地热能：清 洁、可再生、 无污染
汇报人：
排放物生成
废气再循环和 增压技术的结 合：实现更高 效、更环保的
发动机性能
未来发展趋势： 更高效、更环保 的发动机技术， 如混合动力、电 动化等，将进一 步减少有害排放
物生成
智能控制：通过传 感器和算法实现对 催化转化器的智能 控制
实时监测：实时监 测发动机排放物， 实现精准控制
Байду номын сангаас
自适应技术：根据 发动机工况和排放 物浓度，自适应调 整催化转化器参数
应用：广泛应用于 现代汽车发动机， 提高燃油经济性和 环保性能
原理：将燃油直接 喷射到气缸内，实 现更精确的燃油控 制
优点：提高燃油效 率，降低排放
应用：广泛应用于 现代汽车发动机
挑战：需要解决燃 油喷射系统的可靠 性和耐久性问题
原理：将部分 废气重新引入 发动机燃烧室， 降低燃烧温度， 减少有害排放
曲轴箱内的气体循环 进入气缸，会导致气 缸内压力升高，影响 发动机的正常工作

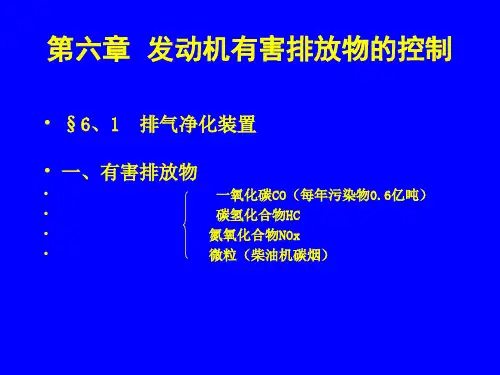

第六章发动机有害排放物的控制系统
颗粒型
（3）催化转换器结构形式
如图6—5a由100个直径为2~3
mm的多孔型陶瓷小球构成的反应床
整体型
是一个有很多蜂窝状小孔的陶 瓷块。如图6—5b 特点：体积小，排气接触面积大，
排 气阻力小。 陶瓷小球和陶瓷快块镀有金属铂、钯或铑均装在不锈钢外壳内。
（4）催化转换器使用条件：
• ①只能使用无铅汽油， • ②当温度超过360℃时，催化转换器才起催化反应； • ③必须供给理论混合气。
四、催化转换器
•
（1 ）
功用：将排气中的CO、HC和Nox转换为对
人体无害的气体的一种排气净化装置。 金属铂、钯或铑均可作催化剂，只起促进 反应的进行，不是反应物的一部分。
（2）类型
• 氧化催化转换器（二效）——将排气中的CO、HC氧化 为CO2，H2O 。 • 三效催化转换器——将排气中的CO、HC氧化为CO2， H2O ， Nox还原为N2、O2。
五、柴油机微粒过滤器
如图6—6（滤芯有多孔陶瓷制造）
六、排气再循环系统--把排出的部分废气回
送到进气管，与新鲜混合气一起再进入汽缸。
• 1.功用：净化排气中的Nox.
2）排气再循环系统
• 在暖机和怠速时、在全 负荷或高转速下工作时， 不进行排气再循环，由 电磁阀的通电和断电来 实现，电磁阀由ECU来 控制。
原理：如图6—3
a)发动机前罩下温度在 30°C以下，通气阀开 启，控制阀关闭； b ）发动机前罩下温度 在30~53°C之间，通 气阀部分开启，控制阀 部分开启； c）发动机前罩下温度 超过53°C之后，通气 阀关闭，控制阀开启。
注意：气道燃油喷
射式发动机不采用。
三、二次空气喷射系统
• 功用：利用空气泵将新鲜空气经空气喷管喷入排Fra bibliotek如图6—7

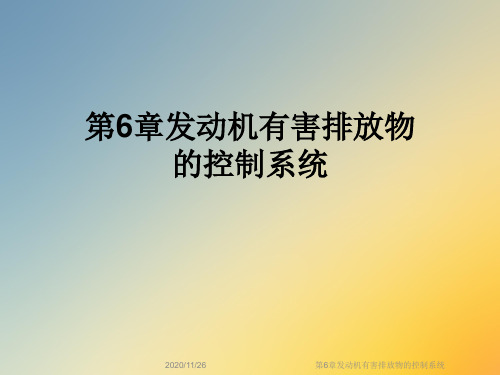

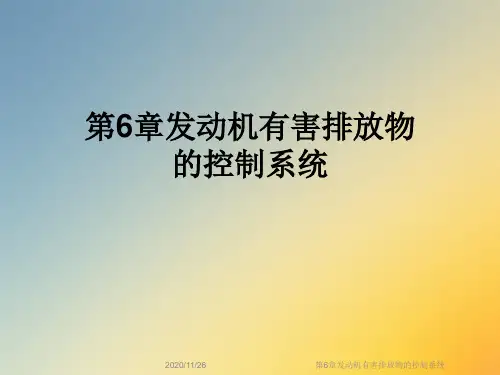

第6章发动机有害排放物的控制系统
第6章发动机有害排放物的控制系统
低压回路方式
直接联接压气机7入口端 和废气涡轮5出口端来实 现EGR的方法(图6-13a)。 由于压气机7的入口处为 负压，而废气涡轮5出口 压力为正，所以通过联接 适当的EGR回流管6，就可 以很容易地实现EGR。但 由于这种方式的废气直接 流过压气机7和中冷器8， 所以易造成压气机的腐蚀 和中冷器的污染等。
HC和NOx在阳光照射下形成光化学烟雾，其主要生成物 是臭氧，具有强烈氧化性，对人类、环境危害极大。
尾气HC占总量的60％； 产生来源： 曲轴箱窜气HC占总量的25％；
供油系统的蒸气HC占总量的15％～20％左右。 在燃烧过程中HC的生成途径：氧气不足、缝隙效应、激冷 与淬熄。 三、氮氧化物（NOx）：发动机排出的氮氧化物主要是NO （占95%），NO2排出量较少。
第6章发动机有害排放物的控制系统
内部EGR方式
n 利用进、排气管中的气体脉动进行EGR的方式。对发动机 各工作循环，在进气管和排气管中气流的压力脉动都很大。 在这种压力脉动的作用下，使某一缸在进气过程中，其排 气门处出现正压波。此时，如果能再次开启排气门，就可 实现EGR。
n 在排气凸轮中除控制排气所需凸轮1(主凸轮)以外，又增 设内部EGR专用凸轮2(EGR用凸轮)。通过这种机构，在 进气过程中的适当时刻再次开启排气门3，使排出的废气 回流到气缸内部，以实现EGR。
第6章发动机有害排放物的控制系统
2、三元催化转化装置
三元催化转换器可以同 时降低CO、HC和NOx的 排放。它可以以排气中的 CO和HC作为还原剂，将 Nox还原成氮气（N2）和 氧气（O2），而CO和HC 则被氧化为CO2和H2O。当 空燃比在理论空燃比 A/F=14.7 （a=1）附近 时，氧化-还原反应达到平 衡， CO、HC和NOx的排 放同时达到最低。
