金属屋面开洞设计 做法和工艺

屋顶新开洞施工方案1. 方案概述本施工方案旨在介绍屋顶新开洞的施工程序和安全措施，确保施工过程安全可靠。

2. 施工前准备工作在正式开始施工前，需要进行以下准备工作：- 安全检查：检查屋顶结构的稳定性和安全性，确保没有任何潜在风险。

- 影响评估：评估新开洞对屋顶功能和结构的影响，并找出解决方案。

- 物资采购：准备所需的工具和材料，确保施工过程顺利进行。

3. 施工程序屋顶新开洞的施工程序如下：1. 确定开洞位置：根据需求和设计要求，在屋顶上确定新开洞位置并标记。

2. 进行防水处理：在开洞位置周围进行防水处理，确保洞口周围不会渗水。

3. 确保施工安全：施工过程中，工人需要佩戴安全帽、安全绳和防滑鞋等个人防护装备。

4. 使用合适的工具：根据洞口的大小和屋顶材料的特点，选择合适的工具进行开洞，如电锯或手动锯等。

5. 清理开洞位置：开洞完成后，及时清理洞口周围的杂物和碎片，确保施工区域干净整洁。

6. 检查开洞质量：检查洞口的平整度和尺寸是否符合设计要求，必要时进行修整。

7. 防水处理：在开洞位置上进行防水处理，确保洞口周围的防水性能。

8. 完成验收：经过质量检验合格后，完成屋顶新开洞的施工。

4. 安全措施为确保施工过程的安全性，以下安全措施需被采取：- 确保工人具备相关施工技能和经验，避免施工过程中的操作失误。

- 严格遵守施工规范和安全操作程序，防止意外事故的发生。

- 在施工现场设置合适的警示标识，提醒他人注意施工区域。

- 定期检查施工设备和工具的安全性能，确保其正常运转。

- 建立紧急救护预案，指定专人负责施工现场的紧急救护工作。

以上为屋顶新开洞施工方案的概要内容，施工时请确保操作人员严格按照相关规定进行操作，保障施工的安全和效果。

钢结构屋顶开洞实施方案钢结构屋顶开洞是在建筑工程中常见的操作，它可以用于通风、采光、烟气排放等多种目的。

在进行钢结构屋顶开洞之前，需要进行严密的方案设计和施工计划，以确保施工过程安全、高效、顺利进行。

本文将对钢结构屋顶开洞的实施方案进行详细介绍，以供相关从业人员参考。

首先，进行现场勘测和测量。

在进行钢结构屋顶开洞之前，需要进行现场勘测和测量，确定开洞位置、尺寸和周围环境情况。

在进行测量时，需要使用专业的测量工具，确保数据准确可靠。

同时，还需要对周围的管线、设备等进行排查，以避免施工过程中对其造成损坏。

其次，制定详细的施工方案。

在确定了开洞位置和尺寸之后，需要制定详细的施工方案。

施工方案包括施工工艺、施工步骤、施工顺序、安全措施等内容。

在编制施工方案时，需要考虑到实际施工情况，确保施工过程中各项工作有条不紊地进行。

接着，进行安全防护和施工准备。

在进行钢结构屋顶开洞之前，需要进行严格的安全防护和施工准备工作。

安全防护包括设置警示标识、搭建安全网、配备安全带等措施，以确保施工人员的人身安全。

施工准备工作包括准备所需的施工材料、设备和工具，做好施工场地的清理和整理工作。

然后，进行开洞施工。

在进行开洞施工时，需要严格按照施工方案和工艺要求进行操作。

施工过程中，需要注意施工质量和安全，确保开洞位置和尺寸的准确性。

同时，还需要注意施工现场的环境保护，避免对周围环境造成污染和破坏。

最后，进行验收和整理。

在完成开洞施工后，需要进行验收和整理工作。

验收工作包括对开洞位置和尺寸进行检查，确保符合设计要求。

整理工作包括清理施工现场，处理好施工产生的废料和杂物，使施工现场恢复整洁。

综上所述，钢结构屋顶开洞实施方案需要进行现场勘测和测量、制定施工方案、进行安全防护和施工准备、开洞施工、验收和整理等一系列工作。

只有严格按照规定的程序和要求进行操作，才能确保施工过程安全、高效、顺利进行。

希望本文对相关从业人员有所帮助，谢谢阅读。

钢结构屋顶开洞实施方案一、前言。

钢结构屋顶开洞是指在现有的钢结构屋面上进行开洞施工，通常是为了安装采光天窗、通风口或者其他设施。

在进行钢结构屋顶开洞施工时，需要考虑到结构的稳定性、施工安全以及施工质量等因素。

本文将从施工前的准备工作、开洞施工的具体步骤以及施工后的验收和维护等方面，对钢结构屋顶开洞实施方案进行详细介绍。

二、施工前的准备工作。

1.方案设计，在进行钢结构屋顶开洞施工前，需由专业设计人员进行方案设计，确定开洞位置、尺寸和数量，并综合考虑结构的承载能力以及施工后的使用要求。

2.安全评估，对施工现场进行安全评估，制定安全施工方案，并配备必要的安全防护设施和器材，确保施工过程中的安全。

3.材料准备，准备好开洞所需的工具、设备和材料，包括切割机、焊接设备、防护网等，确保施工过程中的顺利进行。

三、开洞施工的具体步骤。

1.清理现场，在进行开洞施工前，需要清理施工现场，确保施工区域无杂物，并设置警示标志，防止他人误入施工区域。

2.定位标记，根据方案设计确定的开洞位置和尺寸，在屋面上进行标记，并使用专业测量工具进行精确测量，确保开洞位置准确无误。

3.切割开洞，使用切割机进行开洞作业，根据设计要求进行精确切割，同时注意施工人员的安全防护，避免切割过程中产生火花或者金属屑飞溅。

4.加固处理，在开洞位置进行加固处理，以确保结构的稳定性和安全性，同时进行防水处理，避免雨水渗入。

5.设施安装，根据需要，在开洞位置安装采光天窗、通风口或其他设施，并进行固定和密封处理，确保设施的稳固和密封性。

四、施工后的验收和维护。

1.验收，完成开洞施工后，需要进行验收，确保开洞位置和设施安装符合设计要求，同时进行结构稳定性和安全性的检测，确保施工质量达标。

2.维护，对开洞位置和设施进行定期维护，检查设施的使用情况和安全性，及时进行维修和保养，确保设施的正常使用和安全性。

结语：钢结构屋顶开洞是一项涉及结构安全和施工质量的工程，需要严格按照方案设计和施工规范进行操作，确保施工质量和安全。

浅谈金属屋面施工工艺及注意事项摘要：本文通过一项具体工程实践，论述一种金属屋面施工工艺及质量控制要点，分享直立锁边式金属屋面施工注意事项。

关键词：金属屋面；直立锁边；铝、锰、镁合金屋面板前言：金属屋面广泛应用于钢结构场馆中，因其层高较高的特点，一旦安装完毕拆除操作架体后再进行维修就必须借助大型机械设备，成本高昂且操作不便，因此，一次成优十分重要。

本文重点论述金属屋面施工工艺及过程中的各项控制要点，最大限度减少后期维护率，做到一次成优。

1、工程概况本工程金属屋面采用0.9mm厚直立锁边铝镁锰合金屋面顶板、0.8mm厚YX840彩钢底板、100mm厚玻璃丝棉进行屋面围护。

图1-1某训练馆金属屋面檩条模型2、工艺流程屋面放线定位→主檩托板安装→主檩条安装→次檩条安装→天沟安装→穿孔底板安装→无纺布安装→铝合金 T 形固定座安装→避雷安装→50mm 厚玻璃吸音棉安装→保温棉安装(带隔气层)→纺毡高分子聚乙烯膜防水层铺设→铝镁锰合金屋面板→泛水及屋面板收边施工→天沟檐口→屋面洞口等处理→交工验收2.1主檩托板安装主檩托板是网架球节点和屋面系统连接的基础，是调节网架安装误差的主要构件。

主檩托板的高度要根据屋面现场放线定位时得到的测量数据确定。

2.2主檩条的安装檩条根据屋面用横向或纵向布置就位，主檩条与檩托采用焊接连接，在焊接之前应检查正在安装的檩条顶面是否与安装的相邻檩条顶面平齐。

图2-1主檩条与上弦杆连接铰接节点2.3次檩条的安装次檩条和主檩条通过（螺栓）焊接连接，所有焊接后应对焊缝及其四周进行防腐处理，清除干净焊缝表面的药皮的污物。

2.4屋面底板的铺设在板材安装前应检查檩条的直线度、挠度、及隐蔽工程内容、檩条安装必须符合图纸的弧度、高度，从而保证板材安装后的平整度。

2.5固定座安装将轴线引测到檩条上，作为铝合金 T 形固定座安装的纵向控制线。

铝合金固定座沿板长方向的位置要保证在檩条顶面中心，铝合金固定座用自攻螺钉固定，对准其安装位置，然后打入一颗自攻螺钉，这时铝合金固定座位置会有一点偏移，必须重新校核其定位位置，方可打入另一侧的自攻螺钉。

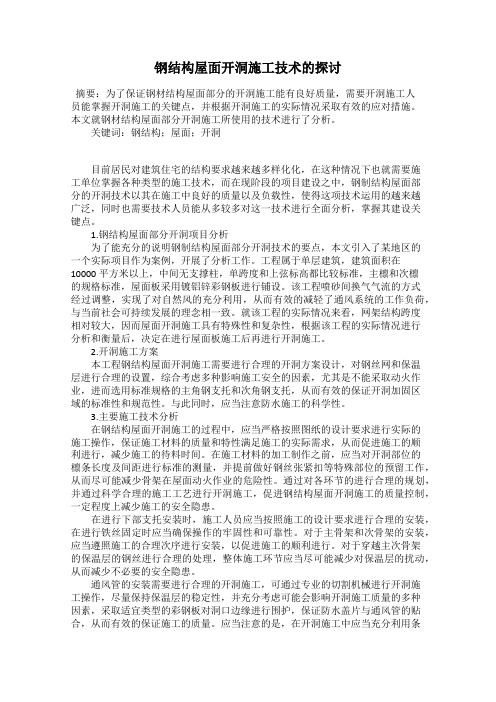

钢结构屋面开洞施工技术的探讨摘要：为了保证钢材结构屋面部分的开洞施工能有良好质量，需要开洞施工人员能掌握开洞施工的关键点，并根据开洞施工的实际情况采取有效的应对措施。

本文就钢材结构屋面部分开洞施工所使用的技术进行了分析。

关键词：钢结构；屋面；开洞目前居民对建筑住宅的结构要求越来越多样化化，在这种情况下也就需要施工单位掌握各种类型的施工技术，而在现阶段的项目建设之中，钢制结构屋面部分的开洞技术以其在施工中良好的质量以及负载性，使得这项技术运用的越来越广泛，同时也需要技术人员能从多较多对这一技术进行全面分析，掌握其建设关键点。

1.钢结构屋面部分开洞项目分析为了能充分的说明钢制结构屋面部分开洞技术的要点，本文引入了某地区的一个实际项目作为案例，开展了分析工作。

工程属于单层建筑，建筑面积在10000平方米以上，中间无支撑柱，单跨度和上弦标高都比较标准，主檩和次檩的规格标准，屋面板采用镀铝锌彩钢板进行铺设。

该工程喷砂间换气气流的方式经过调整，实现了对自然风的充分利用，从而有效的减轻了通风系统的工作负荷，与当前社会可持续发展的理念相一致。

就该工程的实际情况来看，网架结构跨度相对较大，因而屋面开洞施工具有特殊性和复杂性，根据该工程的实际情况进行分析和衡量后，决定在进行屋面板施工后再进行开洞施工。

2.开洞施工方案本工程钢结构屋面开洞施工需要进行合理的开洞方案设计，对钢丝网和保温层进行合理的设置，综合考虑多种影响施工安全的因素，尤其是不能采取动火作业，进而选用标准规格的主角钢支托和次角钢支托，从而有效的保证开洞加固区域的标准性和规范性。

与此同时，应当注意防水施工的科学性。

3.主要施工技术分析在钢结构屋面开洞施工的过程中，应当严格按照图纸的设计要求进行实际的施工操作，保证施工材料的质量和特性满足施工的实际需求，从而促进施工的顺利进行，减少施工的待料时间。

在施工材料的加工制作之前，应当对开洞部位的檩条长度及间距进行标准的测量，并提前做好钢丝张紧扣等特殊部位的预留工作，从而尽可能减少骨架在屋面动火作业的危险性。

金属彩钢板屋面施工方法及技术措施金属彩钢板屋面施工方法及技术措施1、施工工艺1.1工艺流程：测量放线-----内天沟安装-----屋面衬板安装------保温棉铺设------屋面面板安装------外檐沟安装-------屋脊盖沿、封檐压型钢板安装。

1.2操作工艺：（1）、测量定位放线：使用紧线器拉钢丝线测出屋面轴线控制线的数量和位置，依据以上基准线在每个柱间钢梁上弹出用于焊接檩托板的控制线。

并认真校核主体结构偏差，确认对屋面檩条的安装有无影响。

（2）、内天沟安装：1)、天沟安装时，首先铺设保温棉，将保温棉带铝箔一面朝下，铺设在双檩条间，然后天沟压在其上，正好卡在双檩条间，找正位置用自攻螺钉连接，保温棉连接用订书针，钉住铝箔。

天沟板后一块压住前一块，互相搭接，用定位孔定位后，相互搭接处用不锈钢焊条焊接，天沟落水口等装完后，用云石锯在相应位置开泄水口，后将水落口斗焊于其上（搭接焊），落水斗下安装落水管。

2)、内天沟分段安装时，搭接要工整，顺直；排水通畅，无积水。

天沟纵向坡度不应小于1％；天沟采用镀锌钢板制作时，应伸入压型钢板的下面，其长度不应小于100MM。

（3）、屋面衬板安装：衬板安装前，预先在板面上弹出铆钉的位置控制线及相邻衬板相互搭接位置线。

压型板的横向搭接不小于一个波距，纵向搭接不小于120mm。

安装时4～6人一组配合安装，使用自攻螺栓进行屋面衬板的固定。

（4）、滑动支架安装：滑动支架按设计间距，采用自攻螺栓与檩条连接，位置必须准确，固定牢固。

（5）、保温棉铺设：保温棉顺着坡度方向依照排版图铺设，相互间用钉书针；保温棉安装时，要填塞饱满，不留空隙。

（6）、屋面板吊装、安装：1)、依据屋面面板板型、制作卡模，采用垂直运输设备逐块吊装。

2)、铺设压型钢板屋面时相邻两块应顺年最大频率风向搭接，可避免刮风时冷空气灌入室内。

3)、屋面板端部通过板上的与檩条预钻孔相配就位和排列。

4)、所有的板材在建筑长度上的位置和排列需保持300mm的模数。

金属孔工艺流程
《金属孔工艺流程》
金属孔工艺是一种用于制造金属孔洞的工艺流程，广泛应用于金属制品的生产中。

金属孔工艺流程的主要步骤包括设计、加工和检验三个阶段。

首先，设计阶段是金属孔工艺流程最关键的一环。

在设计阶段，工程师需要根据产品的要求和规格，绘制出孔洞的具体尺寸、形状和位置。

这需要精确的测量和计算，确保孔洞的质量和精度满足产品的要求。

其次，加工阶段是金属孔工艺流程的实质部分。

在加工阶段，工人需要根据设计图纸，选择合适的工艺和设备，对金属板材进行钻孔、冲压或激光切割等加工操作。

这需要工人具备一定的技术和经验，以确保孔洞的加工质量和效率。

最后，检验阶段是金属孔工艺流程的最后一道关卡。

在检验阶段，质检人员需要对加工完成的孔洞进行检测和测量，确保孔洞的尺寸、形状和位置符合设计要求。

同时，还需要对孔洞的表面质量进行检查，确保没有裂纹、毛刺或变形等缺陷。

总的来说，金属孔工艺流程是一个需要精密计划和严格执行的工艺流程。

只有在设计、加工和检验三个环节都做到位，才能生产出质量上乘的金属制品。

金属板材打孔加工技术在现代工业生产中已经得到了广泛的应用。

金属板材是一种常见的材料，在机械制造、建筑装饰、交通运输、电力设备等各个领域都有着重要的用途。

技术的发展不仅提高了生产效率，还拓展了制造工艺，满足了市场需求。

本文将介绍金属板材打孔的原理、工艺流程、设备及注意事项等内容。

一、原理打孔就是将金属板材上的一段或多段孔洞制作出来。

打孔的基本原理是应用一定的力量和工具使孔洞成形。

在中，一般采用机械力或热能产生的力来实现孔洞的成形。

机械打孔一般采用钻头、铣刀、剪刀、薄片式刀具等工具，通过旋转、震动等方式来打开材料；热能打孔则通过高温或激光等方式将材料加热，使其软化，再由于内部气压或其它因素使其在焊接区域打孔。

二、工艺流程金属板材打孔的工艺流程比较简单，可以分为以下几个步骤：1. 材料准备：需要将选好的金属板材进行平直处理，保持材料表面平整和无杂物。

2. 制定打孔方案：应根据需要制定恰当的打孔方案，选定切割方式、孔径尺寸等参数。

3. 设备预备：应保证所使用的设备质量，设备维护和检查要做好，以保证经常保持在最佳状态。

4. 设备调试：切割设备要按照操作说明进行调试，保证切割设备在正常状态下进行工作。

5. 进行操作：开始进行打孔操作，按照方案进行操作，过程中严格操作规程，不得随意改变参数和方法。

6. 检查品质：打孔完成后，进行品质的检查，尤其是检查孔洞的精度和尺寸是否符合要求，同时还要检查材料表面是否有伤痕或其它损坏。

三、设备一般都需要一定的设备才能完成。

主要设备包括下列几种：1. 打孔机：负责将选定的切割设备固定在机床或其它设备上，完成对材料进行精确、可靠的打孔。

打孔机的选用要根据孔洞尺寸、材料硬度、切割质量等因素进行合理的选择。

2. 刀具：常用刀具有钻头、铣刀、剪刀、薄片式刀具等。

不同类型的切割工具适用于不同类型的金属板材和切割质量要求。

3. 辅助装置：包括切割液体、吸尘器、保护装置等。

这些设备可以提高设备的工作质量，减少切屑、切割液体的浪费，避免对操作人员造成伤害。

钢结构屋面开洞施工技术的探讨本文着重解决工业厂房钢结构屋面施工完成后，因各种原因需开设大直径洞口的问题。

在已完工的钢结构屋面开洞主要面临屋架结构形式、支托承重、防水盖板、保温、彩板曲面防水、安全施工等技术难点，本文通过工程实例提出一种解决方案，可供同类工程施工借鉴。

标签钢结构；屋面；大直径；开洞1.问题的提出工业厂房建设实践中，钢结构屋面施工完成后，需要开设大直径洞口，主要有以下几种情形：原有生产工艺改变，需增设排烟洞、排气洞、管道口等洞口；原设计采光井等预留洞口较大，如与彩板屋面同步施工会有较大安全隐患需在屋面板施工完成后再开洞施工；钢结构屋面投入使用后因台风、雨季形成渗漏、破损等情形，需补设洞口进行防水。

屋面完成后再进行开洞施工，面临一系列技术和施工难点，本文通过工程实例提出一种解决方案，可作为相同条件下工程施工参考。

2.工程概况某市XX海洋海工基地涂装房工程，建筑面积10740m2，单层建筑（局部二层），空间网架平面尺寸47.59m*34.75m，中间无柱支撑，单跨最大跨度47.59m。

网架下弦标高12.45m，上弦标高15.45m—17.16m，主檩采用C型钢160*70*20*3.0，次檩采用C型钢120*60*20*3.0，屋面板采用5mm厚单层YX35—125—750型镀铝锌彩钢板铺设。

喷砂间换气气流方式原设计采用独立新风全循环送风方式，后经设备招标优化设计后调整为部分利用自然风，降低通风系统工作负荷，实现“绿色生产节能减排”的目标。

设计的改变，则需在钢结构屋面上增设D800圆形洞口18只，用于通风进气管穿出屋面。

本工程网架结构跨度较大，如提前开洞，则屋面板施工过程安全隐患较大，综合考虑后要求屋面板施工完成后再开设通风洞。

3.开洞方案设计本工程钢结构屋面板下设保温层+钢丝网结构，钢丝网为单根张紧型，所以开洞过程中不能截断张紧钢丝，否则保温层会散落，由于保温层为易燃物，单层彩板下施工时不得采取动火作业。

穿孔金属饰面板施工工艺1. 施工准备1.1 材料准备为了确保施工质量，需要准备以下材料和设备：- 穿孔金属饰面板- 钻孔机- 架子和支撑杆- 打孔模具- 接头和配件- 螺丝刀、钳子等工具- 安全设备（手套、护目镜等）1.2 工序准备在施工过程中，需要按照以下步骤进行准备：1. 清理施工现场，确保平整干净，并进行安全标识。

2. 检查施工图纸和要求，确认施工尺寸和位置。

3. 验收材料，检查穿孔金属饰面板的质量和数量是否符合要求。

2. 施工步骤2.1 穿孔定位按照施工图纸上的要求，在墙面或天花板上确定穿孔位置和布局。

2.2 穿孔操作1. 使用钻孔机根据穿孔模具的尺寸和形状进行穿孔操作。

2. 注意调整钻孔机的转速和压力，以确保穿孔的准确性和稳定性。

3. 在穿孔过程中，要及时处理切割下来的金属屑，并保持工作区域的清洁。

2.3 安装穿孔金属饰面板1. 根据穿孔定位，依次安装穿孔金属饰面板。

2. 使用螺丝刀和配件将金属饰面板和支撑杆、架子等连接在一起。

3. 确保金属饰面板的安装牢固，并按照要求进行调整和对齐。

2.4 完善施工细节1. 进行最后的清理工作，清除施工现场的杂物和垃圾。

2. 检查整个施工过程中可能存在的问题和缺陷，并进行修复和补救。

3. 安全注意事项- 在施工过程中，务必佩戴好安全设备，如手套、护目镜等。

- 使用钻孔机时，要注意操作技巧和安全用法，避免发生意外。

- 施工现场要保持整洁和有序，防止跌倒、滑倒等事故的发生。

以上是关于穿孔金属饰面板施工工艺的简要介绍，希望能对您有所帮助。

如有任何疑问，请及时咨询相关专业人士。
