嘉兴胜克-ST-205水泥基渗透结晶型修补堵漏剂使用说明

混凝土渗透结晶防水技术规程一、前言混凝土结构在使用过程中，由于各种原因，可能会发生渗漏的情况，这不仅会影响建筑物的使用寿命，更会对室内环境造成危害。

为了保证建筑物的使用寿命和室内环境的安全，需要对混凝土结构进行防水处理。

而混凝土渗透结晶防水技术是一种常用的混凝土防水方法，本文将详细介绍混凝土渗透结晶防水技术规程。

二、材料准备1. 渗透结晶剂：选择品质稳定、具有较好渗透性能和结晶能力的渗透结晶剂。

2. 防水灰浆：选择加入高效憎水剂、增强剂的防水灰浆。

3. 混凝土表面处理材料：选择具有去污、去油、去尘功能的混凝土表面处理材料。

三、施工前的准备工作1. 混凝土表面清理：清理混凝土表面的灰尘、油污等杂物，确保表面干净无尘。

2. 混凝土表面处理：将混凝土表面处理材料均匀地涂刷在混凝土表面上，使其干燥、固化。

3. 洞口处理：对于混凝土表面上的孔洞、裂缝等缺陷，需要用防水灰浆进行填补，确保表面平整。

4. 保护措施：对于已经完工的部分需要进行保护措施，防止施工过程中的污染和损坏。

四、施工工艺1. 渗透结晶剂的涂布（1）首先将渗透结晶剂稀释至适当浓度。

（2）用刷子或喷枪将渗透结晶剂均匀地涂刷在混凝土表面上，确保每个部位都覆盖到。

（3）等待渗透结晶剂渗透到混凝土内部，一般需要等待12-24小时。

2. 防水灰浆的涂布（1）将防水灰浆按照规定比例调配好。

（2）用刷子或喷枪将防水灰浆均匀地涂刷在混凝土表面上，确保每个部位都覆盖到。

（3）等待防水灰浆干燥，一般需要等待24小时。

3. 渗透结晶剂的再涂布（1）将渗透结晶剂再次涂刷在防水灰浆表面上。

（2）等待渗透结晶剂渗透到防水灰浆内部，一般需要等待12-24小时。

4. 检查和验收（1）检查施工质量，确保每个部位都涂刷到位。

（2）进行验收，合格后进行封存。

五、注意事项1. 渗透结晶剂和防水灰浆的配比需按照规定比例进行。

2. 渗透结晶剂、防水灰浆的施工环境温度应在5℃以上，且施工过程中应保证环境湿度较高。

水泥基渗透结晶型防水涂料其主要成分硅酸盐水泥、精选石英砂、特种活性化学物质等，为灰色粉末状材料。

其防水机理在于以水为载体，通过水的引导，借助强有力的渗透性，在混凝土微孔及毛细管中进行传输、充盈，发生物化反应，形成不溶于水的枝蔓状结晶体。

结晶体与混凝土结构结合成封闭的防水层整体，堵截来自任何方向的水流及其它液体侵蚀。

达到永久性防水、耐化学腐蚀的目的，同时起到保护钢筋，增强混凝土结构强度的作用。

一、特点1 、在混凝土界面涂刷两层该材料，即可承受1.2MPa 以上的水压力。

2 、在混凝土界面涂刷该材料所产生的物化反应渗透到混凝土内部，渗透深度可达100mm 以上。

3 、在混凝土界面涂刷该材料的形成的不溶于水的枝蔓状结晶体，将缝隙密实，堵塞渗透水路，小于0.4mm 的混凝土裂缝都可填补与自我修复。

4 、可确保在PH 值3.0~11.0 ，温度-30 ℃~ 120 ℃的情况下保持超强的防水效果，并能保护钢筋及提高混凝土强度。

5 、与其它材料兼容性好，其防水层表面可随意涂刷水泥砂浆、白灰膏、油漆、树脂涂料等材料。

6 、施工方法简便，省工省力。

对混凝土界面不需做找平层，涂刷后无需做保护层。

二、适用范围地下铁道、地下室、水库、冷却塔、水坝、隧道、屋顶、广场、停车平台、电梯坑、游泳池、食品贮藏库、污水池、桥梁结构、水族馆、粮仓、高速公路、机场、停机坪、油池、运动场、混凝土路面、卫生间等。

水泥基渗透结晶型防水材料是一种含有特殊活性物质的灰色粉状材料，将其涂刷在混凝土表面后，当有水存在时，活性物质渗透到混凝土内部，并在孔隙和裂缝中生成不溶于水的针状结晶体，堵塞渗水通道，提高混凝土的抗渗性。

当混凝土失水干燥时，活性物质处于休眠状态，一旦有水渗入，活性物质继续反应，生成新的结晶。

涂刷过渗透结晶型防水材料的混凝土具有自我修复功能，其防水能力长期存在。

针状结晶体致密的结构在系列防水产品中，浓缩剂是化学活性最强的一种。

这种浅灰色粉末加水调合之后，可以用做地上或地下的混凝土的浆状涂料，也可以用作双涂层中的第一层涂料。

桥面防水水泥基渗透结晶型防水涂料施工要求桥面防水是指对桥面结构进行防水处理，以防止水分渗入桥面结构，从而延长桥梁的使用寿命。

水泥基渗透结晶型防水涂料是常用的桥面防水材料之一，其施工要求如下：1.施工前的准备工作：（1）确认桥梁的设计方案，了解桥面的结构形式、规格尺寸等。

（2）检查桥面的表面状况，清除表面的杂物、浮尘、油污等。

（3）处理表面裂缝和空鼓，修补损坏部位，确保桥面表面平整、牢固。

（4）检查桥梁的排水系统，确保排水畅通。

2.材料的准备：（1）选择符合规格要求的水泥基渗透结晶型防水涂料，根据桥梁结构的不同，选择不同型号的涂料。

（2）按照涂料厂商提供的配比要求，将固体材料和溶剂进行混合，搅拌均匀，确保材料质量良好。

3.施工工艺：（1）在施工前，先进行对桥面进行湿润，使其处于饱水状态，以提高涂料的渗透性。

（2）采用毛刷或者滚筒等工具将涂料均匀地涂刷在桥面的表面，使其完全覆盖桥面，并且保证涂料的厚度均匀一致。

（3）涂刷的方式应该从桥面的下游向上游进行，确保涂料的渗透方向与水流方向一致，以提高施工效果。

（4）涂料的渗透需要时间，通常需要2-3天左右，期间需要对涂料进行保护，防止被雨水冲刷。

（5）完成涂料施工后，根据施工工艺要求，通过冷却或者加热等方式对涂料进行固化，增强涂料的附着力和耐久性。

4.施工后的处理：（1）施工完成后，要对施工现场进行清理，将施工过程中的杂物清除。

（2）及时对施工质量进行检查，对涂料有明显裂缝、鼓泡等质量缺陷的区域进行修补。

（3）确保施工区域周边的排水系统畅通，防止雨水积聚。

总结：水泥基渗透结晶型防水涂料的施工要求主要包括施工前的准备工作、材料的准备、施工工艺和施工后的处理。

合理选择材料，严格按照施工要求进行施工，能够提高桥面的防水效果，延长桥梁的使用寿命。

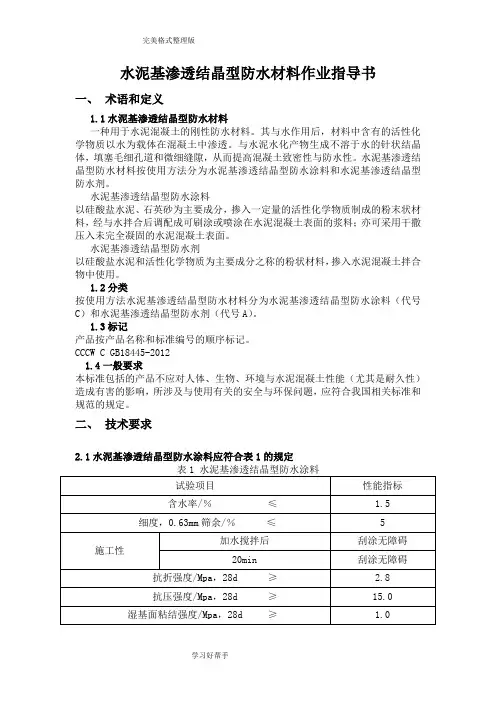

水泥基渗透结晶型防水材料作业指导书一、术语和定义1.1水泥基渗透结晶型防水材料一种用于水泥混凝土的刚性防水材料。

其与水作用后，材料中含有的活性化学物质以水为载体在混凝土中渗透。

与水泥水化产物生成不溶于水的针状结晶体，填塞毛细孔道和微细缝隙，从而提高混凝土致密性与防水性。

水泥基渗透结晶型防水材料按使用方法分为水泥基渗透结晶型防水涂料和水泥基渗透结晶型防水剂。

水泥基渗透结晶型防水涂料以硅酸盐水泥、石英砂为主要成分，掺入一定量的活性化学物质制成的粉末状材料，经与水拌合后调配成可刷涂或喷涂在水泥混凝土表面的浆料；亦可采用干撒压入未完全凝固的水泥混凝土表面。

水泥基渗透结晶型防水剂以硅酸盐水泥和活性化学物质为主要成分之称的粉状材料，掺入水泥混凝土拌合物中使用。

1.2分类按使用方法水泥基渗透结晶型防水材料分为水泥基渗透结晶型防水涂料（代号C）和水泥基渗透结晶型防水剂（代号A）。

1.3标记产品按产品名称和标准编号的顺序标记。

CCCW C GB18445-20121.4一般要求本标准包括的产品不应对人体、生物、环境与水泥混凝土性能（尤其是耐久性）造成有害的影响，所涉及与使用有关的安全与环保问题，应符合我国相关标准和规范的规定。

二、技术要求2.1水泥基渗透结晶型防水涂料应符合表1的规定表1 水泥基渗透结晶型防水涂料试验项目性能指标含水率/％≤ 1.5细度，0.63mm筛余/％≤ 5施工性加水搅拌后刮涂无障碍20min 刮涂无障碍抗折强度/Mpa，28d ≥ 2.8抗压强度/Mpa，28d ≥15.0 湿基面粘结强度/Mpa，28d ≥ 1.0砂浆抗渗性能 带涂层砂浆的抗渗压力/Mpa ，28d报告实测值 抗渗压力比（带涂层）/％，28d ≥250 去除涂层砂浆的抗渗压力/Mpa ，28d报告实测值 抗渗压力比（去除涂层）/％，28d ≥175 混凝土抗渗性能 带涂层混凝土的抗渗压力/Mpa ，28d报告实测值 抗渗压力比（带涂层）/％，28d ≥250 去除涂层混凝土的抗渗压力/Mpa ，28d报告实测值 抗渗压力比（去除涂层）/％，28d ≥175 带涂层混凝土的第二次抗渗压力/Mpa ，56d ≥ 0.8注：基准砂浆和基准混凝土28d 抗渗压力应为0.40.01.0+-Mpa ，并在产品质量检验报告中列出2.2水泥基渗透结晶型防水剂应符合表2的规定表2 水泥基渗透结晶型防水剂试验项目性能指标 含水率/％ ≤1.5 细度，0.63mm ，筛余/％≤5 减水率/％ ＜8 含气量/％ ≤3.0 凝结时间差初凝/min ＞-90终凝/h- 抗压强度比/％7d ≥100 28d ≥100 收缩率比/％，28d ≤125 混凝土抗渗性能 掺防水剂混凝土的抗渗压力/Mpa ，28d报告实测值 抗渗压力比/％，28d ≥200 掺防水剂混凝土的第二次抗渗压力/Mpa ，56d报告实测值 第二次抗渗压力比/％，56d ≥ 150 基准混凝土28d 抗渗压力应为0.40.01.0+-Mpa ，并在产品质量检验报告中列出。
