集成以太网接口: - 最大3个S7连接 (XPUT/XGET ->仅作为服务器
For internal use only / © Siemens AG 2009. All Rights Reserved. Industry Sector

开放式用户通信 – 概述
概述
开放式用户通信 概述 以太网基础 配置 模块
第 7 章: 通信
For internal use only / © Siemens AG 2009. All Rights Reserved.

概述: 通信接口
概述
开放式用户通信 练习 PtP 通讯
CPU : 以太网 (PROFINET)
PG/OP 通信 开放式用户通信 (T- 功能块)
8个连接 TCP 本地协议 ISO-on-TCP UDP (设计中)
S7-通信
S7-1200 作为服务器 客户端: PUT/GET (设计中)
PROFINET I/O (设计中)
Page 3/47
Communication
For internal use only / © Siemens AG 2009. All Rights Reserved. Industry Sector
练习
PtP 通讯
没有连接管理的功能块
„TCON „
激活以太网连接
„TDISCON“ 断开以太网连接
„TSEND“
发送数据
„TRCV“
接收数据
带有连结管理的功能块
„TSEND_C“ 激活以太网连接并发送数据
„TRCV_C“
激活以太网连接并接收数据
Page 6/47
Communication

S7-1200 & STEP7 Basic V10.5
第 7 章: 通信
For internal use only / © Siemens AG 2009. All Rights Reserved.

S7-1200 and STEP7 Basic V10.5
PUT FB15
GET FB14
DBx
以太网端口 以太网端口
S7-1200 (服务器)
发送
IP: 192.168.0.2
TSAP: 03.01
接收
8
DB1 符号寻址
9
DB2 绝对地址
8
DB3 符号寻址
Page 5/47
集成以太网接口: - 最大14个S7连接
(PUT/GET)
Communication
练习
PtP 通讯
Web, Mail 数据压缩,编码 连接 TCP, UDP 路由器 交换机 Hubs
7 应用层 6 表达层 5 会话层 4 传输层 3 网络层 2 数据链接层 1 物理层
传输层
应用层
应用协议: Telnet, FTP, SMTP
传输协议: TCP, UDP 因特网协议: IP, ICMP
Page 7/47
Communication
For internal use only / © Siemens AG 2009. All Rights Reserved. Industry Sector

带连接管理
概述
开放式用户通信 概述 以太网基础 配置 模块
For internal use only / © Siemens AG 2009. All Rights Reserved. Industry Sector

无连接管理
概述
开放式用户通信 概述 以太网基础 配置 模块
练习PtΒιβλιοθήκη 通讯CPU 1 (主站)
VB3
.
VB500
. . .
VB5xx
发送 接收
IP: 192.168.0.2 TSAP: 03.01
8
DB1 符号寻址
9
DB2 绝对地址
8
DB3 符号寻址
CP 243-1 IT: - 最大8 个S7连接
(XPUT/XGET)
Communication
集成以太网接口: - 最大3个S7连接 (XPUT/XGET ->仅作为服务器

S7通信 ：S7-200访问S7-1200
Page 4/47
S7-200 (客户端)
S7-1200 (服务器)
组态数据 用户数据
以太网端口 以太网端口
IP: 192.168.0.1 TSAP: 10.00
ETH_XFR ETH_CTRL
SBR
SBR
变量
VB0
. . .
TCON SFB
连接数据
IP 地址 连接ID TSAP/PORT
TSEND SFB
TRCV SFB
IE Port IE Port
连接 数据 数据
CPU 2 (从站)
TCON SFB
TRCV SFB
TSEND SFB
连接数据
IP 地址 连接ID TSAP/PORT
TDISCON SFB
断开
TDISCON SFB
网络存取协议: 以太网, 令牌网
Page 9/47
Communication
以太网
For internal use only / © Siemens AG 2009. All Rights Reserved. Industry Sector
Communication
For internal use only / © Siemens AG 2009. All Rights Reserved. Industry Sector

ISO/OSI 模式
概述
开放式用户通信 概述 以太网基础 配置 模块
For internal use only / © Siemens AG 2009. All Rights Reserved. Industry Sector

S7通信： S7-300访问S7-1200
S7-300 (客户端)
IP: 192.168.0.1 TSAP: 10.02
练习
PtP 通讯
CPU 1 (主站)
TSEND_C SFB
连接数据
IP 地址 连接ID TSAP/PORT
TRCV_C SFB
IE Port IE Port
连接 数据 断开
连接 数据 断开
CPU 2 (从站)
TRCV_C SFB
TSEND_C SFB
连接数据
IP 地址 连接ID TSAP/PORT
Page 8/47

合集下载

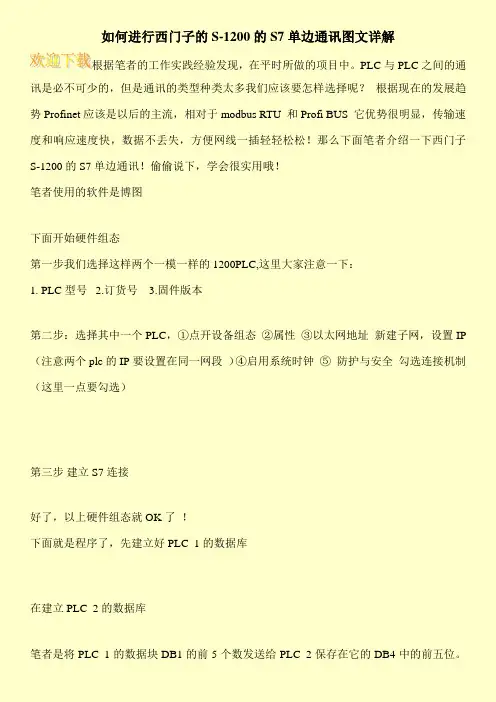

如何进行西门子的S-1200的S7单边通讯图文详解

如何进行西门子的S-1200的S7单边通讯图文详解

如何进行西门子的S-1200的S7单边通讯图文详解
根据笔者的工作实践经验发现，在平时所做的项目中。

PLC与PLC之间的通讯是必不可少的，但是通讯的类型种类太多我们应该要怎样选择呢？根据现在的发展趋势Profinet应该是以后的主流，相对于modbus RTU 和Profi BUS 它优势很明显，传输速度和响应速度快，数据不丢失，方便网线一插轻轻松松！那么下面笔者介绍一下西门子S-1200的S7单边通讯！偷偷说下，学会很实用哦！
笔者使用的软件是博图
下面开始硬件组态
第一步我们选择这样两个一模一样的1200PLC,这里大家注意一下：
1. PLC型号
2.订货号
3.固件版本
第二步：选择其中一个PLC，①点开设备组态②属性③以太网地址新建子网，设置IP （注意两个plc的IP要设置在同一网段）④启用系统时钟⑤防护与安全勾选连接机制（这里一点要勾选）
第三步建立S7连接
好了，以上硬件组态就OK了！
下面就是程序了，先建立好PLC_1的数据库
在建立PLC_2的数据库
笔者是将PLC_1的数据块DB1的前5个数发送给PLC_2保存在它的DB4中的前五位。

两台S7-1200 PLC之间的TCP通信实例

两台S7-1200 PLC之间的TCP通信实例

两台S7-1200 PLC之间的TCP通信实例一、 TCP通信协议介绍开放式用户通信是套接字(Socket)通信方式，包含TCP通信。

TCP 属于OSI参考模型的第4层（UDP也位于该层），IP位于第3层。

TCP/IP 通信是面向连接的，提供站点之间的可靠通信，具有回传机制，支持路由功能，可用于西门子SIMATIC系统内部及SIMATIC与PC或其他支持TCP/IP的系统通信。

TCP/IP的通信需要设置本地和远程IP地址，以及与进程相关的端口号(Port Number)。

TIA V16编程软件中关于开放式用户通信指令库的截图如图1所示。

图1 开放式用户通信指令库提示：套接字Socket=（IP地址：端口号），例如(192.168.0.5:80)。

二、两台S7-1200 PLC之间的TCP通信S7-1200 PLC与S7-1200 PLC之间的以太网通信可以通过TCP来实现，这里使用图12-14中的TSEND_C和TRCV_C指令来实现。

通信方式为双边通信，即通信双方都要编写程序，一侧编写发送程序，另一侧则必须编写对应的接收程序。

这里要完成的通信任务有：①将PLC_1的通信数据区DB1中100个字节的数据发送到PLC_2的接收数据区DB2中；②将PLC_2的通信数据区DB1中100个字节的数据发送到PLC_1的接收数据区DB2中。

1.硬件组态使用STEP7 V16创建一个名为“1200_1200_TCP”的新项目，并通过“添加新设备”组态两个型号均为CPU 1214C DC/DC/DC V4.4的1200 PLC站点，分别命名为“PLC_1”和“PLC_2”。

设置“PLC_1”的IP地址为192.168.0.1，“PLC_2”的IP地址为192.168.0.2，子网掩码均为255.255.255.0，设置方法参见12.3.2节相关内容。

勾选“PLC_1”和“PLC_2”的“启用时钟存储器字节”复选框，启用时钟存储器字节MB0。
