北京亚控科技发展有限公司2022年2月本文档主要介绍在PLC编程软件STEP 7 MicroWIN 里的以太网设置。

1）在“控制面板”里找到“Setting the PG/PC Interface”（在STEP 7 MicroWIN 编程软件里也可以），如图（一），选择网卡（例如TCP/IP->ADMtek AN983 10/100 PC…），点击“属性”，出现图（二）所示对话框，确认关闭图（一）图（二）对话框。

图（一）图（二）2）打开STEP 7 MicroWIN 编程软件，点击左侧“通信”，弹出“通信”对话框，双击“双击刷新”，找到S7200 CPU，如图（三）所示。

图（三）3）通过选择或手动将CP243-1的地址填写到“远程”里后确认关闭，如图（四）图（五）。

图（四）图（五）4）点击“工具”菜单，选择“以太网向导”，并打开，如图（六），图（七）。

图（六）图（七）5）点“下一步”，进入图（八）所示画面。

图（八）6）点击“读取模块”，找到CP243-1以太网模块，如图(九)，选择相应的模块，点击“下一步”，设置IP地址，子网掩码，网关，如图(十)。

图（九）图（十）7）点“下一步”，配置连接数目，如图(十一)，完成后点“下一步”。

图（十一）8）这里要注意：选择“此为服务器连接…”，并勾选“接受所有连接请求”，其它默认。

点“下一个连接”，做同样设置，如图(十二)。

图（十二）9）确认后，进入图(十三)所示窗口，不作修改，点“下一步”，进入图(十四)窗口，点击“建议地址”后，点击“下一步”，进入图(十五)所示界面。

图（十三）图（十四）图（十五）10）进入图（十五）界面后，不用做任何修改，点击“完成”。

弹出图（十六）对话框，选择“是”，后关闭窗口，到此以太网的设置完成了，同样按以上步骤设置其它PLC。

图（十六）。

西門子PLC的以太網通訊及OPC通訊介紹1.以太網通訊CAL有很多地方用到以太網通訊，L2，焊機與PLC間通訊等，表檢的成像原理為：在金屬板帶表面沒有缺陷時，反射的光在明視場下很強，而在暗視場的散射光很弱；如有缺陷，則明視場的光強減弱，而暗視場的光強增加。

根據這個原理，通過檢測攝像頭裡光強的變化，可檢測出材料表面上的一些物理缺陷。

CAL 僅僅用到了它的檢測破孔這一個功能。

下面再來看西門子的以太網通訊，使用以太網通訊處理器可能的連接方式：我們可以看到不同的通訊方式在PLC裏面需要調用不同的功能塊。

像S7-Connection方式連接的，需要調用SFB12/FB12等來讀取發送數據息，而TCP等連接的，需要FC5等來讀取發送數據。

下面簡單介紹下每種連接特點：Send/receive: iso 連接：ISO傳輸服務通過組態連接提供SEND/REVEICE interface服務在以太網上傳輸數據，此時服務使用的是ISO協議。

此通訊速度較快，可是不能實現網絡路由，只能用於局域網通訊。

Send/receive: iso-On-TCP 連接：突破了局域網的限制，可以路由到公網上去；數據重發功能和基於第2層的CRC校驗保證了數據傳輸的完整性和可靠性。

Send/receive: TCP 連接：TCP/IP提供面向連接的數據通訊，數據並不會被打包因而並沒有數據包確認位，在這TCP服務提供了統一的sccket接口到每一個終端，因而數據塊可以整體發送，這裡區別於iso-On-TCP 連接。

Send/receive: UDP連接：UDP提供簡單數據傳輸，無需確認，與TCP同屬第4層協議。

與TCP相比，UDP屬於無連接的協議，數據報文無需確認。

S7通信：S7協議是西門子S7家族的標準通信協議，使用S7應用接口的通信不依賴特定的總線系統（Ethernet,PROFIBUS,MPI）。

接口位於ISO-OSI參考模型的第7層，下面圖模型各層的通信方式。

西门子S7-300以太网通讯步骤
1、使用网线连接CP与你的PC，注意，直接连接请使用交
叉线，否则，请通过交换机进行。

在Step7中组态CP343-1模块，设定IP地址，在模块上有地址。

同时，需要新建一条以太网网络。

2、在Set PG/PC Interface中选择你常用的网卡，可以设置
为Auto。

3、然后，回到Simatic Manager中，在PLC菜单下选择编
辑以太网节点（edit Ethernet Node),会出现如下对话框填入IP地址（IP地址设定与Step7硬件组态相同）和MAC
地址，MAC地址可以在模块上找到，如果你不清楚，可以点击可在线访问的节点中看到一个没有IP地址的模块，同时也可以看到该模块的MAC地址。

设定完毕后，选择分配IP组态按钮。

此时，可以通过CP343-1下载程序了，不需要西门子的编程电缆，以后如果要更改IP地址，你可以在Step7硬件组态中更改IP地址重新下载即可。

mac是网卡的物理地址，就好象身份证一个网卡全世界只有一个mac。

IP好像名字，你的别人说话，别人先知道你的名字，名字相同的人很多，但是身份证不一样。

PING通的方法很简单，也很复杂。

在同一局域网内的话，就是保证每个电脑的地址在一个网段内，比如192.168.0.1-192.168.0.254那么就可以PING通。

不在一个网段的话，通过路由指向也是可以PING通的，但是需要设置路由路径，在本机其他机器，或者路由器上。

现在很多电脑都开防火墙，或者防止PING攻击的软件，所以有时候链接正常也PING不通也是很正常的，。

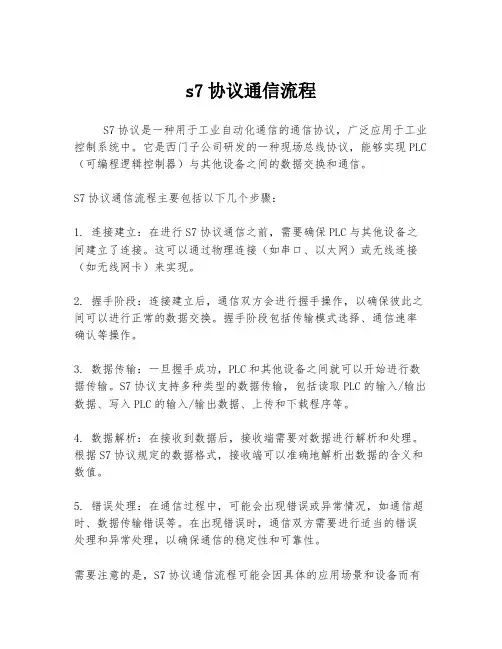

s7协议通信流程
S7协议是一种用于工业自动化通信的通信协议，广泛应用于工业控制系统中。

它是西门子公司研发的一种现场总线协议，能够实现PLC （可编程逻辑控制器）与其他设备之间的数据交换和通信。

S7协议通信流程主要包括以下几个步骤：
1. 连接建立：在进行S7协议通信之前，需要确保PLC与其他设备之间建立了连接。

这可以通过物理连接（如串口、以太网）或无线连接（如无线网卡）来实现。

2. 握手阶段：连接建立后，通信双方会进行握手操作，以确保彼此之间可以进行正常的数据交换。

握手阶段包括传输模式选择、通信速率确认等操作。

3. 数据传输：一旦握手成功，PLC和其他设备之间就可以开始进行数据传输。

S7协议支持多种类型的数据传输，包括读取PLC的输入/输出数据、写入PLC的输入/输出数据、上传和下载程序等。

4. 数据解析：在接收到数据后，接收端需要对数据进行解析和处理。

根据S7协议规定的数据格式，接收端可以准确地解析出数据的含义和数值。

5. 错误处理：在通信过程中，可能会出现错误或异常情况，如通信超时、数据传输错误等。

在出现错误时，通信双方需要进行适当的错误处理和异常处理，以确保通信的稳定性和可靠性。

需要注意的是，S7协议通信流程可能会因具体的应用场景和设备而有
所不同。

在具体应用中，可以根据需要对通信流程进行定制和调整，以满足实际需求。

总结起来，S7协议通信流程涵盖了连接建立、握手阶段、数据传输、数据解析和错误处理等步骤。

遵循这个流程，能够实现PLC与其他设备之间的高效、稳定的数据交换和通信。

西门子PLC300间S7通讯西门子300PLC直接可以通过很多次方式进行数据交换，本文介绍2个PLC 间通过S7协议通讯，硬件可以通过以太网，Profibus或者MPI把2台PLC连接。

1.硬件配置如下，分别配置2个PLC，本文使用的315-2PN/DP以及317-2PN/DP，以太网口设为192.168.0.10以及192.168.0.100。

2.打开网络节点图，建立S7连接。

使2个PLC处于同一个网络然后点击CPU 315-2PN/DP新建连接：选择需要连接的PLC并选择S7 connection此ID需要记下编程需要这个选项两个PLC任意一个勾上且只能勾选一个为了方便理解，在317PN/DP 的ID 设为2，如下：最终建立的连接：把2个硬件配置分别下载到PLC 后，此处我们用PLCSIM 模拟，点击激活按钮，就可以看到通讯连接情况：通讯建立完成后，我们需要编程程序实现数据交换，先在各自PLC 建立DB 数据块：315CPU 勾了这里就不勾 ID 设置为2 点击这个 连接正常315PLC ： 317PLC ：315PLC DB1 315PLC DB2 317PLC DB11317PLC DB12编写程序：官方说明：在S7-300/400的以太网通信中，通过S7通信需要调用系统功能块（S7-400）或功能块FB（S7-300）来实现S7通信。

其中SFB14/15是读、写通信对方的数据而无需对方编程。

因此，我们只需要SFB14/15就可以实现，当然此处以读取数据为例，只需要使用SFB14就可以了。

在CPU315-2PN/DP中如下编写：abcda：REQ 此处为100ms的周期信号：双击PLC，选择Clock Memory，勾选激活，选择Byte，此处选择的为MB1，因此MB1 的各个位的频率如下表：b : ID，上文已介绍过，在硬件配置的时候需要记下，315CPU为1，317CPU为2c : ADDR_1 此处为伙伴PLC的发送数据的地址，P#DB11.DBX0.0 BYTE 10, 也就是DB10从DB0开始10个字节d : RD_1 此处为本地PLC接收数据的地址，同理，放入DB2的DB0开始的10个字节中同样的，我们在CPU317中也调用SFB14:此处引脚不再赘述，同上编写完程序后，下载到PLC，此时我们把CPU315-2PN/DP中的SFB14导通引脚M0.0强制激活，我们就可以看到在DB2中本来10个字节都为空，现在变成了CPU317中的DB11的数据：DB2：接收到的CPU317的数据同样的，在CPU317中激活SFB14，就可以看到DB12的数据变成了CPU315 DB1的数据了：DB12：接收到的CPU315的数据。

西门子plc网口所有通讯西门子PLC（可编程逻辑控制器）是一种常用于自动化控制系统的设备，它在工业领域发挥着重要的作用。

在PLC的通信中，网口的使用至关重要。

本文将探讨西门子PLC网口的通信方法、通信协议以及其在工业控制系统中的重要性。

一、西门子PLC网口通讯的方法西门子PLC的网口通讯方法主要有两种：以太网通信和串行通信。

以太网通信以其高速、稳定的特点，被广泛应用于工业自动化控制系统。

而串行通信则适用于一些简单的控制需求，以及与老式设备的通信。

以太网通信是指通过以太网协议来进行数据传输，可以实现PLC与上位机、人机界面、其他PLC之间的通讯。

西门子PLC网口支持多种以太网通信协议，如TCP/IP、UDP、HTTP等。

其中，TCP/IP协议是最常用的通信协议，它通过IP地址和端口号来实现设备之间的连接和数据传输。

串行通信是指通过串行接口（通常为RS485或RS232）来进行数据传输。

串行通信的优势在于线路简单、成本低廉，适用于长距离传输。

在PLC控制系统中，串行通信常用于连接传感器、触摸屏、读卡器等外设，以实现对这些设备的控制和数据采集。

二、西门子PLC网口通讯的协议在进行PLC网口通讯时，需要使用特定的通讯协议来实现数据的传输和解析。

针对西门子PLC的网口通讯，常用的通讯协议有S7协议和Modbus协议。

S7协议是西门子PLC的专有通讯协议，它通过发送和接收特定的数据报文来实现与PLC的通讯。

S7协议使用基于ISO/OSI模型的通讯机制，具有高效、稳定的特点。

同时，S7协议还支持多种通信方式，如TCP/IP连接、ISO/IEC指令、用户自定义指令等。

通过S7协议，可以实现与西门子PLC的实时数据交互和控制。

Modbus协议是一种通用的串行通讯协议，广泛应用于工业自动化领域。

Modbus协议使用简单、易于理解的数据传输方式，支持RTU和ASCII两种传输格式。

通过Modbus协议，可以实现不同设备之间的数据共享和远程控制。

竭诚为您提供优质文档/双击可除plc和以太网通讯协议篇一：西门子s7-1200与s7-300plc的以太网tcp及isoontcp通信1.概述1.1s7-1200的pRoFinet通信口s7-1200cpu本体上集成了一个pRoFinet通信口，支持以太网和基于tcp/ip的通信标准。

使用这个通信口可以实现s7-1200cpu与编程设备的通信，与hmi触摸屏的通信，以及与其它cpu之间的通信。

这个pRoFinet物理接口是支持10/100mb/s的Rj45口，支持电缆交叉自适应，因此一个标准的或是交叉的以太网线都可以用于这个接口。

1.2s7-1200支持的协议和最大的连接资源s7-1200cpu的pRoFinet通信口支持以下通信协议及服务tcpisoontcp(RcF1006)s7通信(服务器端)通信口所支持的最大通信连接数s7-1200cpupRoFinet通信口所支持的最大通信连接数如下：3个连接用于hmi(触摸屏)与cpu的通信1个连接用于编程设备（pg）与cpu的通信8个连接用于openie(tcp,isoontcp)的编程通信，使用t-block指令来实现3个连接用于s7通信的服务器端连接，可以实现与s7-200，s7-300以及s7-400的以太网s7通信s7-1200cpu可以同时支持以上15个通信连接，这些连接数是固定不变的，不能自定义。

tcp （transportconnectionprotocol）tcp是由RFc793描述的标准协议，可以在通信对象间建立稳定、安全的服务连接。

如果数据用tcp协议来传输，传输的形式是数据流，没有传输长度及信息帧的起始、结束信息。

在以数据流的方式传输时接收方不知道一条信息的结束和下一条信息的开始。

因此，发送方必须确定信息的结构让接收方能够识别。

在多数情况下tcp应用了ip(internetprotocol)，也就是“tcp/ip协议”，它位于iso-osi参考模型的第四层。

S7-300PLC之间的工业以太网通信在生产现场，用户还会遇到S7-300的PLC组成小型的局域网实现互相通信的情况。

为了解决这个问题，我们先采用2台CPU 315-2PN/DP通过建立S7连接来说明两台S7-300PLC 的工业以太网的组网技术。

1.西门子工业以太网通信方式简介工业以太网的通信主要利用第二层(ISO)和第四层(TCP)的协议。

以下是西门子以太网的几种通信方式。

(1)ISOTransport (ISO传输协议)ISO传输协议支持基于ISO的发送和接收，使得设备在工业以太网上的通信非常容易，该服务支持大数据量的数据传输(最大8KB)。

ISO数据接收有通信方确认，通过功能块可以看到确认信息。

用于SIMA TIC S5和SIMATIC S7的工业以太网连接。

(2)ISO-on-TCPISO-on-TCP支持第四层TCP/IP协议的开放数据通信。

用于支持SIMA TIC S7和PC以及非西门子支持的TCP/IP以太网系统。

ISO-on-TCP符合TCP/IP，但相对于标准的TCP/IP，还附加了RFC 1006协议，RFC 1006是一个标准协议，该协议描述了如何将ISO映射到TCP 上去。

(3)UDPUDP(User Datagram Protocol, 用户数据报协议)，属于第四层协议，提供了S5兼容通信协议，适用于简单的、交叉网络的数据传输，没有数据确认报文，不检测数据传输的正确性。

UDP支持基于UDP的发送和接收，使得设备(例如PC或非西门子公司设备)在工业以太网上的通信非常容易。

该协议支持较大数据量的数据传输(最大2KB)，数据可以通过工业以太网上或TCP/IP网络(拨号网络或因特网)传输。

通过UDP，SIMATIC S7 通过建立UDP连接，提供了发送/接收通信功能，与TCP不同，UDP实际上并没有在通信双方建立一个固定的连接。

(4)TCP/IPTCP/IP 中传输控制协议，支持第四层TCP/IP协议的开放数据通信。

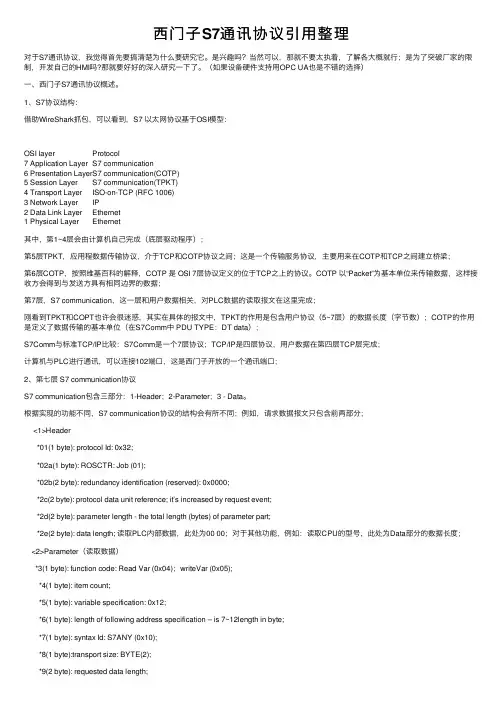

西门⼦S7通讯协议引⽤整理对于S7通讯协议，我觉得⾸先要搞清楚为什么要研究它。

是兴趣吗？当然可以，那就不要太执着，了解各⼤概就⾏；是为了突破⼚家的限制，开发⾃⼰的HMI吗?那就要好好的深⼊研究⼀下了。

（如果设备硬件⽀持⽤OPC UA也是不错的选择）⼀、西门⼦S7通讯协议概述。

1、S7协议结构：借助WireShark抓包，可以看到，S7 以太⽹协议基于OSI模型：OSI layer Protocol7 Application Layer S7 communication6 Presentation LayerS7 communication(COTP)5 Session Layer S7 communication(TPKT)4 Transport Layer ISO-on-TCP (RFC 1006)3 Network Layer IP2 Data Link Layer Ethernet1 Physical Layer Ethernet其中，第1~4层会由计算机⾃⼰完成（底层驱动程序）；第5层TPKT，应⽤程数据传输协议，介于TCP和COTP协议之间；这是⼀个传输服务协议，主要⽤来在COTP和TCP之间建⽴桥梁；第6层COTP，按照维基百科的解释，COTP 是 OSI 7层协议定义的位于TCP之上的协议。

COTP 以“Packet”为基本单位来传输数据，这样接收⽅会得到与发送⽅具有相同边界的数据；第7层，S7 communication，这⼀层和⽤户数据相关，对PLC数据的读取报⽂在这⾥完成；刚看到TPKT和COPT也许会很迷惑，其实在具体的报⽂中，TPKT的作⽤是包含⽤户协议（5~7层）的数据长度（字节数）；COTP的作⽤是定义了数据传输的基本单位（在S7Comm中 PDU TYPE：DT data）；S7Comm与标准TCP/IP⽐较：S7Comm是⼀个7层协议；TCP/IP是四层协议，⽤户数据在第四层TCP层完成；计算机与PLC进⾏通讯，可以连接102端⼝，这是西门⼦开放的⼀个通讯端⼝；2、第七层 S7 communication协议S7 communication包含三部分：1-Header；2-Parameter；3 - Data。

西门子PLC以太网BCNet-S7MPI通讯的特色功能BCNet-S7MPI 用于西门子S7-200/300/400PLC程序下载、联网通讯、远程监控。

BCNet-S7MPI的功能：1、支持S7总线多主站网络通讯。

2、S7总线波特率自适应，自动查询S7总线上的主站地址，显示地址列表。

3、直接安装在PLC通讯口上，从通讯口获取电源（也可外接电源）。

4、支持西门子S7以太网通讯驱动，包括STEP7编程软件、WINCC监控组态软件以及SIMA TIC NET等。

5、以太网端协议开放，用户可以采用高级语言编程（如VB、VC、C#等）实现与S7-300的数据通讯。

6、提供BCNetS7OPC服务器，无连接数、点数限制。

7、BCNetS7 DataExchange功能，通过简单的配置实现在两个PLC之间交换数据。

8、集成ModbusTCP服务器，支持FC1、FC2、FC3、FC4、FC5、FC6、FC16，Modbus数据区自动映射至S7-300数据区。

9、通过路由器可实现PLC的Internet远程编程和监控。

特色功能1：西门子驱动支持BCNet-S7除支持TCP/IP驱动外，还支持3种驱动方式：1、BCNetS7(PPI)，PPI方式，用于S7200；2、BCNetS7(MPI)，MPI方式，用于S7300，S7400；3、BCNetS7(DP) ，DP 方式，用于S7300，S7400；特色功能2：BCNet-DX通过简单的设置，实现PLC之间的数据交换：特色功能3:modbusTCP通讯Modbus TCP与西门子PLC数据地址对应关系BCNet-S7PPI、BCNet-S7MPI内部集成ModbusTCP服务器，支持ModbusTCP通讯的客户机软件可以直接读写PLC的数据。

实现功能号包括：FC1、FC2、FC3、FC4、FC5、FC6和FC16。

PLC的站地址为Modbus从站地址。

PLC的数据区和Modbus数据区在BCNet-S7PPI/MPI内部被自动映射，PLC内不需要编写通讯程序：1．PLC的Q区对应Modbus的线圈，对应00001。

S7-200 SMART CPU 与S7-300/400以太网接口进行S7通信S7通信是S7系列PLC 基于MPI 、PROFIBUS 、ETHERNET 网络的一种优化的通信协议，主要用于S7-300/400PLC 之间的通信。

经过测试发现S7-300/400通过集成的PN 口或CP343-1/CP443-1与S7-200 SMART PLC 之间的S7通信也是可以成功的，但是需要S7-300/400侧编程调用PUT/GET 指令。

注意：1.S7-200 SMART CPU 与S7-300/400 CPU 之间的S7通信未经西门子官方测试，本文档仅供客户测试使用，使用该种通信方式所产生的任何危险需要有客户自己承担！2.S7-200 SMARTPLC V2.0 版本才开始支持PUT/GET 通信，V1.0版本的CPU 需要升级固件后方可支持PUT/GET 。

3. S7-300/400若采用CP 通信时，则需要采用Standard 或Advanced 类型通信模块，CP343-1 Lean 模块不支持。

4.本文仅介绍S7-300集成PN 口与S7-200 SMART CPU S7通信。

S7通信介绍S7通信是S7系列PLC 基于MPI 、PROFIBUS 、ETHERNET 网络的一种优化的通信协议，主要用于S7-300/400PLC 之间的通信。

S7-300/400通过以太网接口与S7-200 SMART PLC 之间的S7通讯经过测试是可以成功的，但是需要S7-300/400侧编程调用PUT/GET 指令，见表1所示。

表 1 PUT 和GET ：S7-300/400根据使用通信接口（集成的PN 口或CP343-1/CP443-1）不同，调用的功能块来源也不同。

通信接口为S7-300 集成PN 接口时，需要使用Standard Library 中PUT/GET 指令，如图1所示。

图1 S7-300PN 接口需采用Standard LibraryS7-400S7-300描述简要描述 SFB 14 FB 14 读数据 单边编程读访问。

s7通讯原理S7通讯原理S7通讯原理是指西门子S7系列可编程逻辑控制器（PLC）的通信工作原理。

S7系列PLC是工业自动化领域中常用的控制设备，通过与其他设备的通信，实现对工业过程的监控和控制。

本文将详细介绍S7通讯原理的相关知识。

一、S7通讯协议S7通讯协议是S7系列PLC与其他设备进行通信时所采用的规范和规则。

S7通讯协议有多种，常见的有S7-200、S7-300和S7-400等不同系列的协议。

这些协议都是基于工业以太网或串行通信协议的基础上进行开发的，具有高效、稳定和可靠的特点。

二、S7通讯模块S7通讯模块是实现S7系列PLC与其他设备通信的关键组件。

S7通讯模块通常插在PLC的通讯接口上，起到连接PLC和其他设备的作用。

S7通讯模块根据不同的通信协议，有不同的型号和规格。

安装和配置S7通讯模块是实现通信的第一步。

三、S7通讯连接S7通讯连接是指S7系列PLC与其他设备之间建立起的物理连接。

S7通讯连接可以通过有线或者无线的方式进行。

有线连接通常采用以太网线或串口线进行连接，而无线连接通常采用无线网卡或者蓝牙模块进行连接。

根据通信的需求和环境的限制，选择合适的连接方式非常重要。

四、S7通讯配置S7通讯配置是指通过软件工具对S7系列PLC进行配置，使其能够与其他设备进行通信。

S7通讯配置包括通信协议的选择、通讯模块的配置、通讯连接的设置等步骤。

正确的配置可以确保通信的稳定性和可靠性。

五、S7通讯数据传输S7通讯数据传输是指S7系列PLC与其他设备之间进行数据交换的过程。

数据传输可以是单向的，也可以是双向的。

在数据传输过程中，需要明确数据的格式、长度和起始地址等信息。

通过数据传输，实现对工业过程的监控和控制。

六、S7通讯故障排除S7通讯故障排除是指在通信过程中出现问题时，通过一系列的排查和调试，找出故障原因并进行修复的过程。

通信故障可能是因为硬件故障、配置错误或者网络故障等原因引起的。

掌握故障排除的方法和技巧，可以提高通信的可靠性和稳定性。

西门⼦以太⽹（S7协议）通讯西门⼦以太⽹（S7协议）通讯⼀、概述西门⼦⽀持多种协议，包括DP协议，FMS协议，S7协议，当使⽤⼒控通过以太⽹S7协议访问设备时，需要安装西门⼦SIMATIC NET5.0的相应软件。

⼆、硬件配置安装⽹卡1、硬件安装：请参照西门⼦说明书，注意地址设置。

2、板卡软件设置：打开PG/PC界⾯，（“开始”菜单或“控制⾯板”中），点击INSTALL按钮，弹出Install/Remove Interface对话框，在Selection的选项中，选择相应的板卡，点击Install 安装。

安装完成后，可在控制⾯板的系统项中检查是否有冲突。

三、通讯配置运⾏SIMATIC NET PB soft s7中的COML S7，⽣成新的.TXT⽂件1、在network type中选择TCP/IP2、在name栏中，键⼊⼀个S7 连接名，此名代表⼀个PLC站点，⽐如testtcp。

3、在VFD栏中，键⼊REQ（或VFD）4、在Remote Addr键⼊需要访问的PLC的IP地址，⽐如202.168.0.1。

5、Local TSAP键⼊1.00(缺省)6、Remote TSAP为四位16进制数字，中间以“.”隔开。

第⼆位数字表⽰远程站点的类型：2-OS, 1-PG,0-PS;第三位数字表⽰PLC的CPU的RACK号，第四位数字表⽰CPU的SLOT号,⼀般为：02.02。

如下图：7、在File菜单中，选择 Generate Binary DB As ⽣成⼆进制数据库。

见下图：四、⽹卡的配置重新进⼊PG/PC界⾯。

选择相应的⽹卡为S7ONLINE (STEP 7) -→TCP/IP-→******⽅式。

如下图：点击Properties弹出Propeities界⾯:在SAPI S7 (Protocol)页中，点击Search,查找并选择在COML S7中⽣成的相应的 *.ldb⽂件。

图形如下：五、⼒控I/O设备定义在⼒控I/O设备定义中选择PLC/SIEMENS(西门⼦)/SOFTNT S7双击出现⼀下界⾯：在设备名称中输⼊设备名（不要超过8个字符），配置完数据更新周期、故障查询周期和查询时间后，进⼊下⼀步：在Access Point：中选择S7ONLINE, VFD：中将⾃动出现在COML S7定义的VFD项。

西门子S7-200smart以太网通信（图文并茂）S7-200smart与电脑的连接1 S7-200smart编程软件使用介绍1.1 软件的安装与卸载软件安装对计算机要求：操作系统：Windows XP SP3(仅32位) 、 Windows 7（支持32位和64位）至少350M 字节的空闲硬盘空间安装方法：打开编程软件安装包。

找到安装程序SETUP.exe双击运行直接安装（如图所示）1.2 S7-200SMARTPLC程序的上载和下载步骤一、建立通信连接S7‐200 SMART CPU 可以通过以太网电缆与安装有STEP7 Micro/WIN SMART 的编程设备进行通信连接。

注意：一对一通信不需要交换机，如果网络中存在两台以上设备则需要交换机。

原创：西门子PLC销售今天安徽信控电气1、 硬件连接（编程设备直接与 CPU 连接）首先，安装 CPU 到固定位置；其次，在 CPU 上端以太网接口插入以太网电缆，如图所示；最后，将以太网电缆连接到编程设备的以太网口上。

2、 建立 Micro/WIN SMART 与 CPU 的连接首先，在 STEP 7‐Micro/WIN SMART 中，点击 “通信” 按钮（如图）打开 “通信” 对话框（如图）；然后，进行如下操作：a. 单击 “网络接口卡” 下拉列表选择编程设备的 “网络接口卡”。

b. 双击 “更新可用设备” 来刷新网络中存在的 CPU ；c. 在设备列表中跟据 CPU 的 IP 地址选择已连接的 CPU。

d. 选择需要进行下载的 CPU 的 IP 地址之后，单击 “OK” 按钮，建立连接。

（同时只能选择一个CPU 与Micro/WIN SMART 进行通信）注意：如果网络中存在不只一台设备，用户可以在 “通信” 对话框中左侧的设备列表中选中某台设备然后点击 “Flash Lights” 按钮轮流点亮 CPU 本体上的 RUN ，STOP 和 ERROR 灯来辨识该 CPU。

西门子plc网口通讯设置西门子PLC是一种常见的工业自动化设备，而网口通讯设置是使用PLC进行网络通讯的关键步骤之一。

在现代工业中，PLC通过网络通讯实现设备之间的数据交换和控制指令传递，进一步提高了生产效率和自动化程度。

本文将探讨西门子PLC网口通讯设置的基本原理和操作步骤。

首先，我们需要了解一些基本概念。

PLC通讯主要分为串口通讯和网口通讯两种模式，而本文主要关注的是网口通讯。

网口通讯是基于以太网协议的数据传输方式，可以通过网络连接多个PLC设备，并进行数据交互和远程控制。

在网口通讯中，每个PLC设备都有一个IP地址，通过这个IP地址可以找到并连接到对应的PLC设备。

网口通讯设置的第一步是配置PLC设备的网络参数。

在西门子PLC设备中，网口通讯的设置一般包括IP地址、子网掩码、网关地址等参数。

IP地址是PLC设备在局域网中的唯一标识，通过IP地址可以实现设备之间的寻址和连接。

子网掩码用于划分局域网的子网，而网关地址则是连接到其他网络的出口。

正确配置这些网络参数是网口通讯的前提条件，也是确保设备正确通讯的基础。

配置网络参数后，接下来需要设置PLC设备的通信协议。

通信协议决定了设备之间数据交互的规则和格式，常见的协议有TCP/IP、UDP/IP等。

在西门子PLC设备中，一般使用S7协议进行网口通讯。

S7协议是一种专门为PLC设备设计的协议，具有高效稳定的特点。

通过设置通信协议，可以确保不同品牌、不同型号的PLC设备之间能够正常通讯，并进行数据交换。

除了配置网络参数和通信协议，还需要进行PLC设备的访问权限设置。

访问权限设置可以限制特定用户或设备对PLC设备的访问和操作。

在工业控制系统中，安全是至关重要的，通过设置访问权限，可以防止未经授权的用户对PLC设备进行非法访问和操作。

同时，合理设置访问权限还可以确保系统稳定运行，防止错误操作对设备造成损坏。

在进行网口通讯设置的过程中，还需要注意一些常见问题和解决方法。

西门子通信协议S7COMM首先，这里所说的S7Comm 协议只是西门子S7通讯协议簇里的一种，以0x32开始的报文结构。

1、S7Comm协议结构：借助WireShark抓包，可以看到，S7Comm 以太网协议基于OSI模型：OSI layer Protocol7 Application Layer S7 communication6 Presentation Layer S7 communication(COTP)5 Session Layer S7 communication(TPKT)4 Transport Layer ISO-on-TCP (RFC 1006)3 Network Layer IP2 Data Link Layer Ethernet1 Physical Layer Ethernet其中，第1~4层会由计算机自己完成（底层驱动程序）；关于这些神马的定义，大家可以上网查一下；第5层TPKT，应用程数据传输协议，介于TCP和COTP协议之间；这是一个传输服务协议，主要用来在COTP 和TCP之间建立桥梁；"TPKT is an"encapsulation" protocol. It carries the OSI packet in its ownpacket's data payload and then passes the resulting structure to TCP, from thenon, the packet is processed as a TCP/IP packet. The OSI programs passing datato TPKT are unaware that their data will be carried over TCP/IP because TPKTemulates the OSI protocol Transport Service Access Point (TSAP)."第6层COTP，按照维基百科的解释，COTP 是OSI 7层协议定义的位于TCP之上的协议。

S7-300/400与S7-200SMART之间的以太网S7通信S7通信是S7系列PLC基于MPI、PROFIBUS、ETHERNET网络的一种优化的通信协议，主要用于S7-300/400PLC之间的通信。

经过测试发现S7-300/400通过集成的PN口或CP343-1/CP443-1与S7-200 SMART PLC 之间的S7通信也是可以成功的，但是需要S7-300/400侧编程调用PUT/GET指令。

注意：1.S7-200 SMART CPU 与S7-300/400 CPU 之间的S7通信未经西门子官方测试，本文档仅供客户测试使用，使用该种通信方式所产生的任何危险需要有客户自己承担！2.S7-200 SMARTPLC V2.0 版本才开始支持PUT/GET通信，V1.0版本的CPU需要升级固件后方可支持PUT/GET。

3. S7-300/400若采用CP通信时，则需要采用Standard或Advanced 类型通信模块，CP343-1 Lean模块不支持。

4.本文仅介绍S7-300集成PN口与S7-200 SMART CPU S7通信。

S7通信介绍S7通信是S7系列PLC基于MPI、PROFIBUS、ETHERNET网络的一种优化的通信协议，主要用于S7-300/400PLC之间的通信。

S7-300/400通过以太网接口与S7-200 SMART PLC 之间的S7通讯经过测试是可以成功的，但是需要S7-300/400侧编程调用PUT/GET 指令，见表1所示。

表1 PUT和GET ：S7-300/400根据使用通信接口（集成的PN口或CP343-1/CP443-1）不同，调用的功能块来源也不同。

通信接口为S7-300 集成PN接口时，需要使用Standard Library中PUT/GET指令，如图1所示。

图1 S7-300PN接口需采用Standard Library通信接口为S7-300 CP通信模块时，需要使用SIMATIC_NET_CP 库中PUT/GET指令，如图2所示。

S7 协议1. 引言S7 协议是西门子公司用于其工控设备间通信的一种协议。

该协议定义了通信数据格式和通信规则，使得不同的工控设备能够相互交换数据，实现自动化生产线的协调运行。

本文将介绍 S7 协议的基本原理、数据结构和通信规则。

2. S7 协议的基本原理S7 协议是基于客户-服务器模型的通信协议。

在该模型中，工控设备可以同时扮演客户端和服务器的角色。

客户端发起请求，服务器响应请求并返回数据。

S7 协议使用 TCP/IP 协议作为传输层，通过网络实现设备之间的通信。

3. 数据结构S7 协议定义了一种称为数据块的数据结构，用于存储和传输数据。

数据块由多个字节组成，每个字节包含一个数据项。

数据项可以是布尔型、整数型、浮点型等不同类型的数据。

S7 协议还定义了一种称为标记区的数据结构，用于标记数据块的读写权限。

标记区包含了一系列的标记字节，每个标记字节对应一个数据块。

通过设置标记字节的值，可以实现对数据块的读写权限控制。

4. 通信规则S7 协议的通信过程包括连接建立、数据交换和连接关闭三个阶段。

在连接建立阶段，客户端通过发送连接请求建立连接。

服务器接收到连接请求后，返回连接响应，建立起双方的通信通道。

在数据交换阶段，客户端可以发送读取请求或写入请求，服务器根据请求进行相应的操作并返回结果。

在连接关闭阶段，客户端发送连接关闭请求，服务器返回连接关闭响应，断开连接。

S7 协议还定义了一系列的错误码，用于表示通信过程中可能出现的错误情况。

客户端和服务器可以根据错误码来判断通信是否成功，并进行相应的处理。

5. 示例代码以下是使用 S7 协议进行数据读取的示例代码：markdown python import snap7创建连接client = snap7.client.Client()连接到服务器client.connect(ip_address, rack, slot)读取数据data = client.read_area(snap7.types.AreaDB, db_number, start, size)处理数据…关闭连接client.disconnect() ```以上代码使用了snap7 库来实现S7 协议的通信。

s7通讯原理S7通讯原理S7通讯原理是指西门子公司S7系列可编程逻辑控制器（PLC）的通信方式和工作原理。

S7系列PLC是一种广泛应用于工业自动化领域的控制设备，它通过通信方式实现与外部设备的数据交换和控制命令的传递。

在工业自动化系统中，S7通讯原理的掌握对于实现设备之间的高效协作和数据传输至关重要。

一、S7通讯协议S7通讯原理的基础是S7通讯协议，它是一种特定的通信规范，定义了PLC与其他设备之间的通信方式和数据格式。

S7通讯协议主要包括以下几个方面：1. 通信介质：S7通讯协议可以通过以太网、串口、Profibus等多种通信介质进行数据传输。

其中以太网通信方式广泛应用于现代工业自动化系统中，具有速度快、稳定性好等优点。

2. 报文格式：S7通讯协议规定了数据传输的报文格式，包括报文头、数据区和校验码等部分。

报文头包含了发送方和接收方的地址信息，数据区则用于传输具体的控制命令和数据。

3. 通信方式：S7通讯协议支持多种通信方式，包括点对点通信、多点通信和集中式通信等。

其中点对点通信是指一对一的通信方式，多点通信是指一对多的通信方式，而集中式通信则是指通过中间设备实现多个设备之间的通信。

二、S7通讯原理S7通讯原理主要包括PLC通信模块、通信协议和通信数据处理三个方面。

1. PLC通信模块：PLC通信模块是S7系列PLC中的一个重要组成部分，它负责实现PLC与外部设备之间的数据交换。

通信模块通常包括一个或多个通信口，用于连接不同的通信介质，例如以太网口、串口等。

通过通信模块，PLC可以与其他设备进行数据交换和通信。

2. 通信协议：通信协议是指PLC与外部设备之间进行数据传输时的规范和约定。

S7通讯协议是西门子公司为S7系列PLC定义的一种通信协议，它规定了数据传输的格式、报文结构和校验方式等。

通过遵守通信协议，PLC可以与其他设备实现可靠的数据交换和通信。

3. 通信数据处理：通信数据处理是指PLC在接收和发送数据时的处理过程。
