中心机房建设工程1、机房概述网络数据中心机房（IDC）工程属于多学科技术，涉及到电子工艺、建筑结构、空气调节、给水排水、电气技术和消防安全等多种专业，而且又与电子计算机技术密切相关。
机房设计必须确保电子计算机系统稳定可靠运行，保障机房工作人员有良好的工作环境，做到技术先进、经济合理、安全适用。
由于数据中心机房的环境必须满足计算机等各种电子信息系统设备对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏水、电源质量、振动、防雷和接地等的要求，所以一个合格的现代化的数据中心机房，应该是一个安全可靠、舒适实用、节能高效和具有可扩展性的机房。
网络数据中心机房作为整个景区的网络数据中心机房，是信息系统的核心区域，将为景区的医疗内网、互联网、智能化专网等多个网络提供优良的运行环境。
本网络数据中心机房按国标B级机房标准设计建设。
2、设计思想根据网络数据中心机房建设的基本技术要求，依据国家有关标准和规范，结合计算机网络机房设备要求及各系统运行的特点设计本方案。
方案设计以“功能第一、实用为主、兼顾美观”的原则，充分考虑了其安全性、实用性、可扩展性和其技术的先进性以及经济的合理性，以完善为基础，力求功能齐全，技术规范，安全可靠，便以日后维护和管理，同时也考虑了日后的扩展。
在选材方面、投资方面根据功能及设备的要求区别对待，做到投资有重点，确保各系统的安全、可靠运行。
3、设计目标景区网络数据中心机房要求主要指标按B级机房标准建设，装修和布局要简洁、合理，并满足以后计算机网络的扩大设备增加的需要。
在原建筑结构基本不变的基础上，建设一个容安全性、实用性、先进性、可扩展性及经济性于一体的机房，机房设备的选用，必须具有高可靠性和完善的功能。
4、机房建设一、网络数据中心机房本项目网络数据中心机房的主机房按《电子信息系统机房设计规范》（GB50174-2008）规定的B级机房标准建设，其它功能间按C 级机房标准建设。
设置以下系统：1）机房装修（1）地面：除缓冲区、斜坡外均铺设600*600*35钢质抗静电活动地板，距楼地面抬高40cm安装。

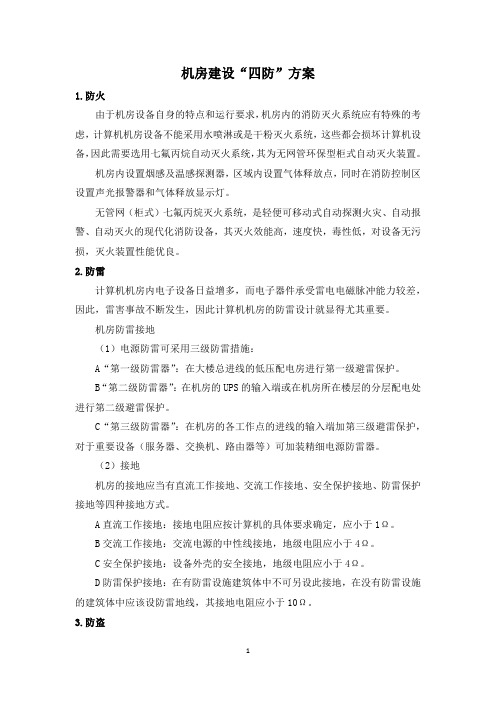

机房建设“四防”方案1.防火由于机房设备自身的特点和运行要求，机房内的消防灭火系统应有特殊的考虑，计算机机房设备不能采用水喷淋或是干粉灭火系统，这些都会损坏计算机设备，因此需要选用七氟丙烷自动灭火系统，其为无网管环保型柜式自动灭火装置。
机房内设置烟感及温感探测器，区域内设置气体释放点，同时在消防控制区设置声光报警器和气体释放显示灯。
无管网（柜式）七氟丙烷灭火系统，是轻便可移动式自动探测火灾、自动报警、自动灭火的现代化消防设备，其灭火效能高，速度快，毒性低，对设备无污损，灭火装置性能优良。
2.防雷计算机机房内电子设备日益增多，而电子器件承受雷电电磁脉冲能力较差，因此，雷害事故不断发生，因此计算机机房的防雷设计就显得尤其重要。
机房防雷接地（1）电源防雷可采用三级防雷措施：A“第一级防雷器”：在大楼总进线的低压配电房进行第一级避雷保护。
B“第二级防雷器”：在机房的UPS的输入端或在机房所在楼层的分层配电处进行第二级避雷保护。
C“第三级防雷器”：在机房的各工作点的进线的输入端加第三级避雷保护，对于重要设备（服务器、交换机、路由器等）可加装精细电源防雷器。
（2）接地机房的接地应当有直流工作接地、交流工作接地、安全保护接地、防雷保护接地等四种接地方式。
A直流工作接地：接地电阻应按计算机的具体要求确定，应小于1Ω。
B交流工作接地：交流电源的中性线接地，地级电阻应小于4Ω。
C安全保护接地：设备外壳的安全接地，地级电阻应小于4Ω。
D防雷保护接地：在有防雷设施建筑体中不可另设此接地，在没有防雷设施的建筑体中应该设防雷地线，其接地电阻应小于10Ω。
3.防盗设置机房门禁系统，门禁系统是数据中心机房内的重要区域、通道及对出入口进行监控管理，能对各通道的位置、通行对象及通行时间等进行实时控制或设定控制的智能系统。
门禁系统专用管理软件通过感应卡或者密码能够识别持卡人的身份和使用权限。
门禁系统可以通过软件与数据中心内部网络直接相连，达到数据共享，并可与集中监控系统集成，实现多个系统间的联动工作，对进入该地区的目标进行监视与录像，达到防盗要求。
机房防雷实施方案机房是企事业单位重要的信息技术设备存放区域，其中包含大量高端计算机、服务器、网络设备等。
由于机房内部的设备通常比较昂贵且敏感，一旦发生雷击等自然灾害可能造成严重损失，因此，机房防雷是很重要的。
下面，我将提出一份机房防雷的实施方案。
一、了解机房的环境特点在实施机房防雷方案之前，首先要了解机房所在地的气候特点和周边环境，例如常见的雷暴频率、降雨情况、地势高低等。
这些信息有助于我们制定针对性的防雷方案。
二、安装基本的防雷设施1. 外部建筑物的防雷措施：机房的屋顶、墙体和天线等建筑物的防雷处理应符合国家相关标准，并且要定期进行检查和维修，确保其防雷功能正常。
2. 室内防雷设施：机房内部还应安装接地装置、防雷墙和避雷针等，以提供多重保护措施。
接地装置要符合规范要求，并通过定期检查保持良好的接地效果。
三、加强电力系统的防雷能力1. 合理的电力接地：机房的电力系统要进行良好的接地，以确保雷击时的电流能够迅速地通过接地装置排除。
2. 安装有功防雷装置：有功防雷装置能有效地吸收雷击所产生的电能，减少雷电对设备的破坏。
因此，在机房的配电系统中应安装有适合的有功防雷装置。
四、规范设备的防雷措施1. 选择符合防雷要求的设备：在购买设备时，要选择符合防雷要求、具有防雷功能的产品。
2. 设备的接地处理：机房内的设备要进行良好的接地处理，确保设备能够迅速地将雷击电流引入到地中。
3. 定期检查和维护：机房内的设备要定期进行防雷性能的检查和维护，及时发现和解决可能存在的问题，确保设备的正常运行。
五、加强监控和预警系统的建设1. 安装防雷监测设备：在机房周边和设备附近安装防雷监测设备，可以及时掌握雷暴的情况，提前做好防护措施。
2. 配备雷电警报系统：在机房内部和周边设备上设置雷电警报装置，一旦检测到雷电活动，能够及时发出警报，提醒相关人员采取相应的防护措施。
以上就是一份机房防雷的实施方案，通过合理选择和安装防雷设施，加强电力系统和设备的防雷能力，以及建立监控和预警系统，能够有效地保护机房的设备免受雷击的破坏，确保机房的正常运行。
设备防雷措施
简介
本文档旨在提供设备防雷措施的基本概述和指导。
防雷措施是
保护设备免受雷击及其可能带来的损坏和故障的重要措施。
背景
雷电是一种自然现象，可能对设备和人员造成严重伤害和损失。
为了保障设备的安全运行以及人员的安全，有必要采取适当的设备
防雷措施。
设备防雷措施
以下是一些常见的设备防雷措施：
1. 接地系统：
- 确保设备正常接地，并保持良好的接地电阻。
- 定期检查和维护接地系统，确保其有效性。
2. 避雷针：
- 在高建筑物或设备上安装避雷针，以吸引和释放雷电。
- 避雷针应定期检查，并确保其正常工作。
3. 防雷器：
- 根据设备的特点，选择并安装适当的防雷器。
- 定期检查防雷器的工作状态，确保其有效性。
4. 防雷地线：
- 在设备周围埋设防雷地线，将雷击过电流导入地下。
- 确保防雷地线的质量和连接良好。
5. 雷达泄流等装置：
- 根据需要采取雷达泄流等装置，确保设备的安全。
6. 定期维护：
- 定期对设备进行维护，及时发现和修复潜在的防雷问题。
请注意，以上只是一些常见的设备防雷措施，具体的防雷措施
应根据实际情况进行评估和选择。
总结
设备防雷措施是确保设备安全运行和人员安全的重要措施。
在
制定和实施设备防雷措施时，请根据设备特点和实际情况进行评估，并遵循相关的安全规范和标准。
以上文档提供了设备防雷措施的基本概述和指导，但并不详尽，因此在实施时需谨慎和审慎操作。
安防监控系统防雷设计要点发布时间：2022-12-06T01:44:30.809Z 来源：《科学与技术》2022年第15期第8月作者：刘国[导读] 随着人们生活质量的提高，对社会管理的安全要求也越来越高。
刘国山东泰山钢铁集团有限公司山东省济南市271100摘要：随着人们生活质量的提高，对社会管理的安全要求也越来越高。
如今，电子技术和网络已经普及到了每一个家庭当中，所以，安防监控系统也就更多地应用到了人们的生活当中。
正因为安防监控系统的应用如此广泛，导致在一些特殊的场所，比如银行、军事、工矿企业单位等公共、危化场所，安防监控系统的设备遭到雷击而导致的破坏频率也就增加了。
所以，对一些监控设备的电源、信号和设备进行防雷设计也就成了人们更加关注的一个难题。
关键词：安防监控系统；防雷设计；要点分析引言：在传统安防监控系统无法满足日益变化的复杂环境的安全监控需求的情况下，视频监控系统作为信息化建设的具体体现，是保证实验者生命安全和财产安全的关键措施，在实验室安全管理中发挥着重要的作用。
1导致安防监控系统遭遇雷击的主要因素就安防监控系统而言，其受到损伤主要致因为受到雷击产生的危害。
雷电产生于雷雨中，当雷电产生时会向的地面进行释放，而选择的目标一般是距离雷电最近、最易导电的物体。
一般情况下含有到导电微粒多的空气、较高的地面建筑物等容易受到雷击。
1.1直击雷直击雷是雷电的一种，它能够直接击中地面上露天的摄像机，对设备造成严重损害，直接击中电缆上时会熔断损害线缆，使设备不能正常运行。
1.2雷电侵入波就安防监控系统而言，雷击（或雷电感应）可能会作用到其电源线、信号输送、其余金属电缆线上，如此，雷电就能够沿着设备中的线缆等导电设备进入安防监控系统的内部，是系统受到损害。
1.3雷电感应雷雨天气时产生的落雷落到一定区域，在这个区域的一定范围内会所产生瞬变的强大电磁场。
安防将控设备内部一般是金属导电线路，强大的瞬变的电磁感应会使这些金属线路产生足以损害设备的电动势。
机房防雷的安装及接线1.防雷器起到的作用是对雷电流的吸收和泄放作用。
所有的防雷产品必须接地。
2.防雷器串联/并联在被保护设备与信号通道之间；3.信号防雷器的输入端（IN）与信号通道相连，输出端（OUT）与被保护设备相连并紧靠被保护设备安装，不能接反；接地体（包括防雷、交流零线的重复接地，保护接地、联合接地、电缆金属外护套，以及各种自然接地体等），地下引接线及地上裸导体的连接等，应采取以下减少电化学腐蚀的措施：①接地体（包括地下的引接线）应采用镀锌钢材、铸钢材、铜材或石墨电极;②减少联合接地系统的直流工作电流;③保护接地系统应没有直流或交流电流;④引入电缆应采用有绝缘外护套的电缆或将电缆金属外护套与室内接地系统加绝缘措施；⑤两种不同的金属线（或金属排）连接时，应尽量采用熔接，保证无假焊、虚焊，当采用紧固件连接时，其连接处应镀锡。
接地体的引线不允许采用钢管保护，应采取绝缘措施。
采用分设接地方式时应做到：①各种地下接地体、地下裸引线之间的距离应＞20m,接地装置埋设地点应设地线桩。
②在电源室内应分别装设保护接地排和联合接地排。
③接地系统的室外引接导线与房屋避雷泄流线的空间距离：当房屋高度在30m 及以下时，一般应＞2m。
联合接地系统应按机械室分类接入联合接地排，连接处所如下:①各种直流电源母线需接地的一极;②引入架，试验架，引入试验架，测量台、试验台的测试用地，以及测试仪表的接地;③各机械室不接入交流电源的金属机架（电源室的直流配电屏机架不应接地）；④电报机械和自动电话中继器的工作接地;⑤引入电缆的绝缘金属护套，配线电缆的金属屏蔽层;⑥各通信机械室的保安避雷器（包括放电间隙，避雷器等）；⑦容易产生噪声干扰的盘架单独接地。
保护接地系统按设备分别接入保护接地排，连接处所如下：①交流配电盘、整流器、其他交流电源设备以及接入交流电源的机架、机壳;②交流电源线的金属外皮;③交流三相四线制配电系统的中性线重复接地。
通信、计算机、监测监控网络机房设置防雷接地技术规范指导意见第一部分：总则第一条：本技术指导意见适用于集团公司所有通信、计算机、监测监控设备及机房。
第二条：通信、计算机、监测监控设备和机房的接地及防雷应做到确保人身和通信设备的安全以及通信设备的正常工作。
第二部分：机房及设备防雷接地的技术标准和条例第三条：机房及设备防雷接地应执行下列技术标准和条例：YDJ26-89《通信局（站）接地设计暂行技术规范》（综合楼部分）;YD 2011-93《微波站防雷与接地设计规范》；YD 5068-98《移动通信基站防雷与接地设计规范》；YD 5078-98《通信工程电源系统防雷技术规定》；YD 过 5098-2001《通信局（站）雷电过电压保护设计规范》；GA371-2001《计算机信息系统实体安全技术要求》；GB2887－2000《电子计算机场地通用规范》；GB50174-93《电子计算机房设计规范》；GBJ57-83《建筑防雷设计规范》；YD5003-94《电信专用房屋设计规范》；《煤矿安全规程》;《通讯机房静电防护通则》; 以上标准是为了解决综合通信大楼、交换局、数据局、模块局、接入网站、IP 网站、移动通信基站、卫星地球站、微波站、监测监控机房及设备等因雷电感应通过电源线、信号线、网络数据线、天馈线、遥控系统、监控系统引入的雷害，确保通信设备的安全和正常运行而编制的。
第四条：所有通信、计算机、监测监控网络机房安装的防雷产品应当符合国务院气象主管机构规定的使用要求；所有通信、计算机、监测监控场（站）、机房所建防雷设施应符合相关技术标准、规范。
第五条：从事通信、计算机、监测监控网络机房防雷工程的企业，应当持有国务院气象主管机构颁发的《防雷工程专业设计资质证》和《防雷工程专业施工资质证》；工程设计、施工人员应当持有气象主管机构颁发的《防雷工程专业设计资格证》和《防雷工程专业施工资格证》。
工程完工后，应将设计施工单位及个人的资质资格证复印件及竣工验收资料等存档备查。
最近我们大部分地区都有雷雨天气，很多客户都在关心无线网桥设备是否被雷击的可能，所以在这里我和大家说说怎么样来做好防雷措施，希望给到新用的客户帮助。
1、无线网桥系统的组成及雷击损害的原因(1)、无线网桥系统的组成一般由以下三部分Ⅰ.前端部分：主要由摄像机、镜头、云台、防护罩、支架、解码器等组成。
Ⅱ.传输部分；使用电缆、电线采取架空、地埋或沿墙敷设等方式传输视频、音频或控制信号等。
Ⅲ.终端部分：主要由画面分割器、监视器、控制设备、录像存储设备等组成。
(2)、无线网桥系统遭受雷击损害的主要原因Ⅰ.直击雷：雷电直接击在露天的摄像机上造成设备损坏或雷电直接击在架空线缆上造成线缆损毁。
这种雷击方式造成的破坏最严重，但出现机率比较小。
Ⅱ.感应雷：又称二次雷，它分为电磁感应和静电感应。
当附近区域有雷击闪落时，在雷击落实通道周围会产生强大的瞬变电磁场。
处在电磁场中的监控设备和传输线路会感应出较大的电动势，这种现象叫电磁感应；当有带电的雷云出现时，在雷云下面的建筑物和传输线路上会感应出与雷云相反的电荷，这种现象叫静电感应。
感应雷造成的设备损坏没有直击雷造成的破坏大，但出现的机率十分高，约占现代雷击事故的80%以上。
Ⅲ.雷电侵入波：监控系统的电源线、信号传输线或进入监控室的其它金属线缆遭到雷击或被雷电感应时，雷电波沿这些金属导线/导体侵入设备，导致高电位差使设备损坏。
2、无线网桥系统的基本防雷措施(1)、前端设备的防雷：前端设备有室外和室内两种分布方式，室内分布的一般不会受到直击雷击，但需考虑防止雷电过电压对设备的侵害，而室外的设备则同时需考虑防止直击雷击。
前端设备如摄像头等应置于避雷针有效保护范围之内。
对于已经处于其它避雷针或高层建筑原有避雷系统保护范围之内的前端设备，一般可以不再另行考虑直击雷防护；对于未处于任何接避雷系统保护范围之内的前端设备，则均应考虑直击雷防护问题。
(2)、传输线路的防雷：监控系统多半以上的雷害事故都是因为与系统相连的线路上感应的雷电侵入波过电压造成的。
机房防雷实施方案机房是电子设备的重要部分，是保障信息系统安全运行的核心环节。
雷电是机房最常见的自然灾害之一，如果不采取有效的防雷措施，可能会导致机房设备损坏、数据丢失以及系统瘫痪等严重后果。
因此，为了保障机房的安全运行，制定一套完善的机房防雷实施方案十分必要。
1.预测与监测系统雷电发生前一般会有预兆，通过预测与监测系统可以提早发现，并及时采取相应的防护措施。
预测系统可采用雷电探测仪，监测系统可采用高频雷电电磁波检测仪。
这些设备可以监测雷电云团的移动和变化，及时预警。
2.外部防护措施(1)针对大型雷电云的情况，应该在机房外层建筑物的场地布置避雷针，将雷电引向避雷针，保护机房。
(2)在机房周围设置避雷网，将机房与周围空间隔离，引导与机房相连的雷击通往其他地方。
(3)在机房外围埋设接地网，加强与土壤的接触，提高避雷效果。
3.内部防护措施(1)对机房的电源线进行保护，要求电源线设置过流保护器和过压保护器，以避免雷击过电流和过电压导致设备损坏。
(2)安装合适的防静电设备，预防静电对设备的损伤。
(3)机房内部的信号线、数据线采用可靠的屏蔽设计和接地措施，防止雷电电磁波对信号传输的干扰和损失。
(4)在机房内部设置避雷装置，如避雷带、避雷才、避雷器等，将雷击引向避雷设施，进一步保护机房设备。
4.员工防护培训对机房人员进行防护培训，提高员工的防护意识和应对能力。
培训内容包括雷电的基本知识、如何安全撤离机房等，并进行定期演练，使员工能够应对突发情况。
此外，员工还应定期检查防雷设施的工作状态，确保设施的正常运行。
5.应急预案综上所述，机房防雷实施方案应从预测与监测、外部防护、内部防护、员工培训和应急预案等多个方面进行综合考虑。
这些措施可以提高机房的防雷能力，减少雷电灾害对机房设备和信息系统的损害，确保机房的安全运行。
监控机房防雷措施
一、概述
随着经济建的高速发展，安全监控系统在煤矿安全生产中的迅速普及应用，由于这些系统和设备耐过电压能力低，雷电高电压以及雷电电磁脉冲侵入所产生的电磁效应、热效应都会对系统和设备造成干扰和永久性损坏，其后果可能会使整个监控系统运行失灵，并造成难以估计的经济损失。
为了对煤矿安全监控系统采取有效的防雷保护措施，保障监控系统正常可靠的运行，首先应明确监控系统遭受雷击损害的主要原因以及雷电可能的侵入途径，尤其是雷击损坏较为严重的室外监控设备，在分析其损坏原因的基础上，正确选择和使用监控系统设备的防雷保护装置，以及研究和探讨信号、电源线路的布放、屏蔽及接地方式等，对提高监控系统的抗雷电能力，优化系统的防雷水平起到很好的作用。
二、监视系统的组成及雷害分析
1、监控系统一般由以下三部分组成：
前端部分：主要由摄像枪、镜头、云台、防护罩、支架等组成。
传输部分：使用同轴电缆、电源线、多芯控制线组成，采取架空、地埋或沿墙等敷设方式传输视频、音频或控制信号。
终端部分：主要由画面分割器、监视器、控制设备，录像设备
等组成。
2、监控系统雷害成因
直击雷：；雷电直接击在露天的摄像机上造成设备损坏；雷电直接击在架空线缆在上造成线缆熔断。
雷电波侵入：监控系统的电源线、信号传输或进入监控室的金属管线到雷击或被雷电感应时，雷电波沿这些金属导线侵入设备，造成电位差使设备损坏。
雷电感应：当雷击避雷针时，在引下线周围会产生很强的瞬变电磁场。
处在电磁场中的监控设备和传输线路会感应出较大的电动势。
这现象叫电磁感应。
当有带电的雷云出现时，在雷云下面的建筑物和传输线路上都会感应出与雷云相反的电荷。
这种感应电荷在低压架空线路上可达100kv，信号线路上可40－60kv。
这种现象叫静电感应。
电磁感应和静电感应称为感应雷，又叫二次雷。
它对设备的损害没有直击雷来的猛然，但它要比直击雷发生的机率大得多。
三、监控系统防雷设计方案
（一）设计依据
1、IEC61024《建筑物防雷》
2、IEC61312《雷电电磁脉冲的防护》
3、JGJ/T16-92《民用建筑电气设计规范》
4、GB50343-2004《建筑物电子信息系统防雷技术规范》
5、GB50057-94《建筑物防雷设计规范》
6、GB50174-93《电子计算机机房设计规范》
7、GB50200-94《有线电视系统工程技术规范》
8、GB50198-94《民用闭路监视电视系统工程技术规范》
9、GB/T50311-2000《建筑与建筑群综合布线系统工程设计规范》
10、XQ3-2000《气象信息系统雷击电磁脉冲防护规范》
（二）防雷设计方案
1、前端设备的防雷
前端设备有室外和室内安装两种情况，安装在室内的设备一般不会遭受直击雷击，但需考虑防止雷电过电压对设备的侵害，而室外的设备则同时需考虑防止直击雷击。
前端设备如摄像头应置于接闪器（避雷针或其它接闪导体）有效保护范围之内。
当摄像机独立架设时，避雷针最好距摄像机3－4米的距离。
如有困难避雷针也可以架设在摄像机的支撑杆上，引下线可直接利用金属杆本身或选用Φ12的镀锌圆钢。
为防止电磁感应，沿杆引上摄像机的电源线和信号线应穿金属管屏蔽。
为防止雷电波沿线路侵入前端设备，应在设备前的每条线路上加装合适的避雷器，如电源线（220V或DC12V）、视频线、信号线和云台控制线。
摄像机的电源一般使用AC220V或DC12V。
摄像机由直流变压器供电的，单相电源避雷器应串联或并联在直流变压器前端，如直流电源传输距离大于15米，则摄像机端还应串接低压直流避雷器。
信号线传输距离长，耐压水平低，极易感应雷电流而损坏设备，为了将雷电流从信号传输线传导入地，信号过电压保护器须快速
响应，在设计信号传输线的保护时必须考虑信号的传输速率、信号电平，启动电压以及雷电通量等参数。
室外的前端设备应有良好的接地，接地电阻小于4Ω，高土壤电阻率地区可放宽至 <10Ω。
2、传输线路的防雷
监控系统主要是传输信号线和电源线。
室外摄像机的电源可从终端设备处引入，也可从监视点附近的电源引入。
控制信号传输线和报警信号传输线一般选用芯屏蔽软线，架设（或敷设）在前端与终端之间。
传输部分的线路在城市郊区、乡村敷设时，可采用直埋敷设方式。
当条件不充许时，可采用通信管道或架空方式，此时传输线缆与其它线路其沟的最小间距和与其它线路共杆架设的最小垂直间距，可参照GB50198-94《民用闭路监视电视系统工程技术规范》进行敷设。
如：传输线缆与220V交流电线线路共沟（隧道）的最小间距为0.5 m，与通讯电缆的最小间距为0.1 m；传输线缆与1?10KV电力线共杆架设的最小垂直间距这2.5 m，1KV以下电力线最小垂直间距为1.5 m，与广播线最小垂直间距为1.0 m ，与通信线最小垂直间距为0.6 m。
传输部分的线路在建筑物内部敷设时，与其它线缆的最小间距则应参照GB50343-2004《建筑物电子信息系统防雷技术规范》来做。
从防雷角看，直埋敷设方式防雷效果最佳，架空线最容易遭受雷击，并且破坏性大，波及范围广，为避免首尾端设备损坏，架空线
传输时应在每一电杆上做接地处理，架空线缆的吊线和架空线缆线路中的金属管道均应接地。
中间放大器输入端的信号源和电源均应分别接入合适的避雷器。
传输线埋地敷设并不能阻止雷击设备的发生，大量的事实显示，雷击造成埋地线缆故障，大约占总故障的30％左右，即使雷击比较远的地方，也仍然会有部分雷电流流入电缆。
所以采用带屏蔽层的线缆或线缆穿钢管埋地敷设，保持钢管的电气连通。
对防护电磁干扰和电磁感应非常有效，这主要是由于金属管的屏蔽作用和雷电流的集肤效应。
如电缆全程穿金属管有困难时，可在电缆进入终端和前端设备前穿金属管埋地引入，但埋地长度不得小于15米，在入户端将电缆金属外皮、钢管同防雷接地装置相连。
3、终端设备的防雷
在监控系统中，监控室的防雷最为重要，应从直击雷防护、雷电波侵入、等电位连接和电涌保护多方面进行。
监控室所在建筑物应有防直击雷的避雷针、避雷带或避雷网。
其防直击雷措施应符合GB50057－94中有关直击雷保护的规定。
进入监控室的各种金属管线应接到防感应雷的接地装置上。
架空电缆线直接引入时，在入户处应加装避雷器，并将线缆金属外护层及自承钢索接到接地装置上。
监控室内应设置一等电位连接母线（或金属板），该等电位连接母线应与建筑物防雷接地、PE线、设备保护地、防静电地等连接到一起防止危险的电位差。
各种电涌保护器（避雷器）的接地线应以最
直和最短的距离与等电位连接母排进行电气连接。
良好的接地是防雷中至关重要的一环。
接地电阻值越小过电压值越低。
监控中心采用专用接地装置时，其接地电阻不得大于4Ω。
采用综合接地网时，其接地电阻不得大于1Ω。
4、SPD的选择
（1）电源系统
由于有70％雷击高电位是从电源线侵入的，为保证设备安全，一般电源上应设置三级避雷保护。
A、考虑到监控机房空间所限，建议在监控室配电箱安装B+C组合式电源防雷模块.可以解决第一、二级安装距离的限制，具有第一、二级合并安装，无需退耦器；通流容量大（80KA）；输出残压低（≤2KV）；并联安装，无需考虑设备功率；配置汇流排，适用各种电源制式；模块式、标准导轨安装等优点。
C、在监控室UPS电源或监控设备前安装单相串联避雷器，串联安装，功率≤4KW，带LC滤波，超低残压输出，作为电源线路第三级保护。
（2）信号系统
在视频传输线、信号控制线，入侵报警信号线进入前端设备之前或进入中心控制台前应加装相应的避雷保护器。
A、在摄像头到控制中心的监控摄像头到控制中心的视频传输电缆两端应安装视频信号SPD，以保护摄像头。
B、对室外云台，每条控制线路两端应安装云台控制线路避雷器。
四、防雷方案预算（略）
五、监控系统防雷方案示意图
六、机房电源系统简易选型方法
七、运行维护
（1）避雷器安装之后，应检查所有接线是否正确安装，然后运行测试，看系统和设备是否正常工作，有无异常情况，如有，应及时检查，直至整个系统均正常运作。
（2）每年雷雨季节前应对接地系统进行检查和维护。
主要检查连接处是否紧固、接触是否良好、接地引下线有无锈蚀、接地体附近地面有无异常，必要时应挖开地面抽查地下蔽部分锈蚀情况，如果发现问题应及时处理。
（3）接地网的接地电阻宜每年进行一次测量。
（4）每年雷雨季节前应对运行中的避雷器进行一次检测，雷雨季节中要加强外观巡视，如检测发现异常应及时处理。
八、竣工验收
（1）防雷工程施工单位须按设计要求精心施工，工程建设管理部门应有专人负责监督。
对于隐蔽工程应实行随工验收，重要部位应进行拍照和专用设备项记录。
（2）设计资料和施工记录应由相应的防雷主管部门妥善存档备查。
九、售后服务及质量保证
（1）由本公司销售的产品和施工的工程均由保险公司承担产品
质量和工程责任保险。
（2）工程中所使用的防雷器件，从工程验收合格之日起一年内免费保修，超过保修期两年内维修只收取工本费，终身负责维修。
（3）根据用户需求，免费提供防雷知识或防雷技术讲座；
（4）保修期内，若防雷系统出现故障，公司技术人员在接到通知后的24小时内赶到现场。
