视频监控系统防雷方案

*****一期智能化工程设计方案年月目录第一章项目概述21.1系统设计目标31.2系统设计原则31.3系统设计依据3第二章系统设计需求42.1项目建设需求42.2摄像机的位置需求42.3系统功能需求5第三章整体系统设计63.1视频监控总体架构原理图63.2系统说明73.3系统功能83.4主要设备功能介绍8前端设备8公共区域设备13第四章主要工程量（详细见合同清单）16第一章项目概述视频监控系统一直是监控领域中的热点，它以直观、方便、信息容丰富而在各个行业得到广泛应用，本次视频监控系统主要是对******小区的现场情况，再结合业主方的需求，在小区围设置视频监控，以提高小区安防监控能力，更好地保障业主方对******小区的人、物、财等管理工作，并以此为基础提供先进、安全、可靠、高效的系统设计方案。

1.1系统设计目标本视频监控系统的设计，以架构合理、安全可靠、产品主流、高性价比、低维护量作为出发点，并以此为基础提供先进、安全、可靠、高效的系统解决方案。

1.2系统设计原则在方案设计及建设过程中要充分考虑现场的特殊要求，系统方案设计时紧密结合业主方对******小区的实际使用需要，把握当前技术发展的现状和方向。

为此，我们在设计中始终遵循以下几项总体原则：1、规性：严格按省公安厅发的《省社会治安视频监控系统数据传输技术规》进行设计。

2、先进实用: 在本系统的设计中，首先要考虑的是实用性和易于操作，易于管理和维护，易于用户掌握和学习使用。

采用技术成熟的数字监控技术和设备及通信技术，同时要考虑对现有设备和资源的充分利用，保护原有的投资。

3、网络化、智能化、模块化、多媒体化：使本监控系统适应未来技术发展要求，使得系统在线维护、升级简单、方便。

上述系统设计的原则将自始自终贯穿整个系统的设计和实现。

1.3系统设计依据《安全防工程程序与要求》（GA/T75-94）《安全防系统验收规则》（GA308-2001）《安全防系统通用图形符号》（GA/T74-2000）《民用闭路电视监控系统工程技术规》 (GB50198-94)《防盗报警中心控制台》（GB/TI6572-1996）《视频安防系统技术要求》（GB/T367-2001）《智能建筑设计标准》（GB/T 50314－2000）《通信系统机房设计》（GBKJ-90）《系统接地的型式及安全技术要求》（GB14050-93）《彩色电视图像质量主观评价方法》（GB50198-94）《防盗报警中心控制台》（GB/T16572-1996）第二章系统设计需求2.1项目建设需求******建筑面积17万平米，容积率2.11，绿化率超过60%。

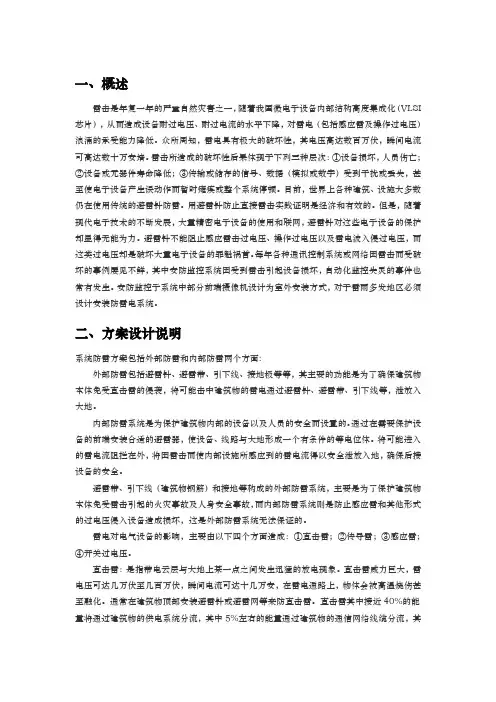

一、概述雷击是年复一年的严重自然灾害之一，随着我国微电子设备内部结构高度集成化（VLSI 芯片），从而造成设备耐过电压、耐过电流的水平下降，对雷电（包括感应雷及操作过电压）浪涌的承受能力降低。

众所周知，雷电具有极大的破坏性，其电压高达数百万伏，瞬间电流可高达数十万安培。

雷击所造成的破坏性后果体现于下列三种层次：①设备损坏，人员伤亡；②设备或元器件寿命降低；③传输或储存的信号、数据（模拟或数字）受到干扰或丢失，甚至使电子设备产生误动作而暂时瘫痪或整个系统停顿。

目前，世界上各种建筑、设施大多数仍在使用传统的避雷针防雷。

用避雷针防止直接雷击实践证明是经济和有效的。

但是，随着现代电子技术的不断发展，大量精密电子设备的使用和联网，避雷针对这些电子设备的保护却显得无能为力。

避雷针不能阻止感应雷击过电压、操作过电压以及雷电波入侵过电压，而这类过电压却是破坏大量电子设备的罪魁祸首。

每年各种通讯控制系统或网络因雷击而受破坏的事例屡见不鲜，其中安防监控系统因受到雷击引起设备损坏，自动化监控失灵的事件也常有发生。

安防监控子系统中部分前端摄像机设计为室外安装方式，对于雷雨多发地区必须设计安装防雷电系统。

二、方案设计说明系统防雷方案包括外部防雷和内部防雷两个方面:外部防雷包括避雷针、避雷带、引下线、接地极等等，其主要的功能是为了确保建筑物本体免受直击雷的侵袭，将可能击中建筑物的雷电通过避雷针、避雷带、引下线等，泄放入大地。

内部防雷系统是为保护建筑物内部的设备以及人员的安全而设置的。

通过在需要保护设备的前端安装合适的避雷器，使设备、线路与大地形成一个有条件的等电位体。

将可能进入的雷电流阻拦在外，将因雷击而使内部设施所感应到的雷电流得以安全泄放入地，确保后接设备的安全。

避雷带、引下线（建筑物钢筋）和接地等构成的外部防雷系统，主要是为了保护建筑物本体免受雷击引起的火灾事故及人身安全事故，而内部防雷系统则是防止感应雷和其他形式的过电压侵入设备造成损坏，这是外部防雷系统无法保证的。

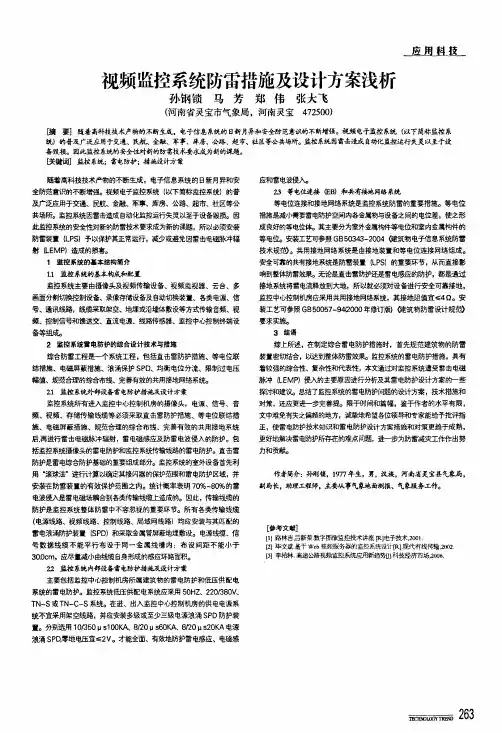

视频监控系统防雷措施及设计方案浅析孙钢锁马芳郑伟张大飞(河南省灵宝市气象局，河南灵宝472500)麈墨抖蘧睛要]随着高科技技术产物的不断生成，电子信息系统的日新月异和安全防范意识的不断增强。

视颇电子监控系统(以下简称监控系统J的普及广泛应用于交通、民抗、金融、军事、库房、公路、超市、社区等公共场所。

监控系统因雷击造成自动化监控运行失灵以至于设备毁损。

因此监控系统的安奎鲥新的防雷技书要求成为新的课题。

p徽】监控系统；雷电防护；措菇设计方案随着高科技技术产物的不断生成，电子信息系统的日新月异和安全防范意识的；F E T增强。

视频电子监控系统(以下简称监控系统)的普及广泛应用于交通、民航、金融、军事、库房、公路、超市、社区等公共场所。

监控系统因雷击造成自动化监控运行失灵以至于设备毁损。

因此监控系统的安全性对新的防雷技术要求成为新的课题，所以必须安装防雷装置(L PS)予以保护其正常运行，减少或避免因雷击电磁脉冲辐射(LEM P)造成的损害。

1监控系统的基本结构简介1．1监控系统的基本构成和配置监控系统主要由摄像头及视频传输设备、视频监视器、云台、多画面分割切换控制设备、录像存睹设备及自动切换装置、各类电源、信号、通诩线路，线缆采取架空、地埋或沿墙体敷设等方式传输音频、视频、控制信号和馈送交、直流电源、线路传感器、监控中，№制终端设备等组成。

2监控系统雷电防护的综合设计技术与措施综合防雷工程是一个系统工程，包括直击雷防护措施、等电位联结措施、电磁屏蔽措施、浪涌保护S PD、均衡电位分流、限制过电压幅值、规范合理的综合布线、完善有效的共用接地网络系统。

2．1监控系统外部设备雷电防护措璇．殁设计方案监控系统所有进入监控中心控制机房的摄像头，电源、信号、音频、视频、存储传输线缆等必须采取直击雷防护措施、等电位联结措施、电磁屏蔽措施、规范合理的综合布线、完善有效的共用接地系统后．再进行雷击电磁脉冲辐射，雷电磁感应及防雷电波侵入的防护。

安防监控系统的浪涌防护之监控摄像机监控摄像机作为监控系统前端的主要组成部分，其自身的安全性能已逐渐受到重视，如平安城市系统、智能交通系统、环保监控系统、森林防火系统、铁路及高速公路综合监控系统等室外相对恶劣的工作环境中摄像机的安全性直接影响到整个监控系统的稳定性。

近年来极端天气频发，尤其是雷电的发生率越来越高，雷电产生的南北地域差别已不再那么明显，极端天气极大地考验着室外安装设备的安全性。

针对这种现状，安防监控工程设备尤其是前端摄像机要充分做好雷电防护设计，保证感应雷击时设备不会损坏。

根据安全防范视频监控摄像机通用技术的要求，规定监控摄像机应符合浪涌（冲击）抗扰度限值应符合GB/T 17626.5-2008中的规定，AC 电源端口:线-线等级2、线-地等级3；其他供电\信号线端口: 线-地等级2。

静电放电抗扰度限制应符合GB/T 17626.2-2006中试验等级3的规定。

因此对于不同的供电类型和输出类型，有不同的防护方案。

1、电源防护电源防护根据安全防范视频监控摄像机通用技术要求，视频监控摄像机的电源要求为交流供电的摄像机应能在AC 220V±10%或AC24V ±10% 范围内正常工作；直流供电的摄像机应能在DC 12V±10%范围内正常工作；摄像机宜支持交直流两种供电方式，网络接口摄像机宜支持POE 供电。

1.1 DC 电源防护方案电源防护方案图1 注：I>1A 时 取电感做退藕 ，I<1A 用PPTC 效果更佳图1保护方案可满足:IEC61000-4-5 10/700US 6KV /150A ； 1.2/50US&8/20US6KV /3KA 1.2 AC 电源防护方案电源防护方案瞬雷电子型号MOV GDT L/PPTC TVS DC12V14D820KSPC090F220uH K250-120USMBJ15CA图2 注：I>1A 时 取电感做退藕 ，I<1A 用PPTC 效果更佳 图2保护方用于AC 50HZ/60HZ 电源下，可满足:IEC61000-4-5 10/700US 6KV /150A ；1.2/50US&8/20US 6KV /3KA1.3 POE 供电技术浪涌防护供电技术浪涌防护（（传输频率100MHZ 100MHZ ））图3图3保护方案采用了地系统隔离的办法满足最小成本与最优防护要求采用可维护型设计，可满足 :IEC61000-4-5 10/700US 6KV ；1.2/50US&8/20US 5KV /2.5KA IEC61000-4-2 CONTACT DISCHARGE :8KV 2、接口防护接口防护根据安全防范视频监控摄像机通用技术要求，数据传输接口应采用RS-232、RS-485、USB、Ethernet、HDMI 中的一种或多种接口，实现单向或双向数据传输。

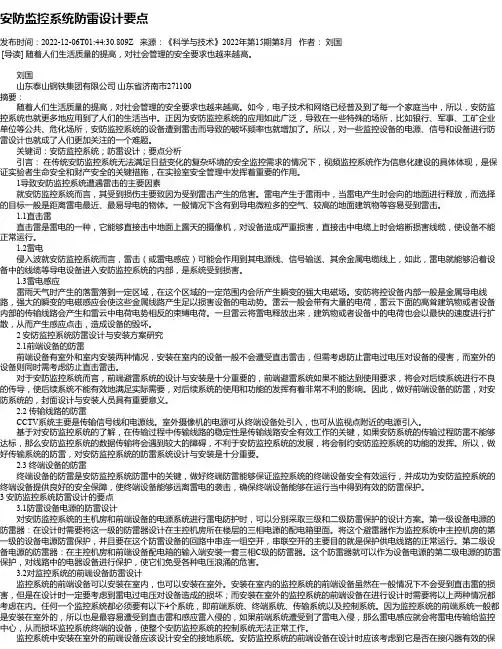

安防监控系统防雷设计要点发布时间：2022-12-06T01:44:30.809Z 来源：《科学与技术》2022年第15期第8月作者：刘国[导读] 随着人们生活质量的提高，对社会管理的安全要求也越来越高。

刘国山东泰山钢铁集团有限公司山东省济南市271100摘要：随着人们生活质量的提高，对社会管理的安全要求也越来越高。

如今，电子技术和网络已经普及到了每一个家庭当中，所以，安防监控系统也就更多地应用到了人们的生活当中。

正因为安防监控系统的应用如此广泛，导致在一些特殊的场所，比如银行、军事、工矿企业单位等公共、危化场所，安防监控系统的设备遭到雷击而导致的破坏频率也就增加了。

所以，对一些监控设备的电源、信号和设备进行防雷设计也就成了人们更加关注的一个难题。

关键词：安防监控系统；防雷设计；要点分析引言：在传统安防监控系统无法满足日益变化的复杂环境的安全监控需求的情况下，视频监控系统作为信息化建设的具体体现，是保证实验者生命安全和财产安全的关键措施，在实验室安全管理中发挥着重要的作用。

1导致安防监控系统遭遇雷击的主要因素就安防监控系统而言，其受到损伤主要致因为受到雷击产生的危害。

雷电产生于雷雨中，当雷电产生时会向的地面进行释放，而选择的目标一般是距离雷电最近、最易导电的物体。

一般情况下含有到导电微粒多的空气、较高的地面建筑物等容易受到雷击。

1.1直击雷直击雷是雷电的一种，它能够直接击中地面上露天的摄像机，对设备造成严重损害，直接击中电缆上时会熔断损害线缆，使设备不能正常运行。

1.2雷电侵入波就安防监控系统而言，雷击（或雷电感应）可能会作用到其电源线、信号输送、其余金属电缆线上，如此，雷电就能够沿着设备中的线缆等导电设备进入安防监控系统的内部，是系统受到损害。

1.3雷电感应雷雨天气时产生的落雷落到一定区域，在这个区域的一定范围内会所产生瞬变的强大电磁场。

安防将控设备内部一般是金属导电线路，强大的瞬变的电磁感应会使这些金属线路产生足以损害设备的电动势。

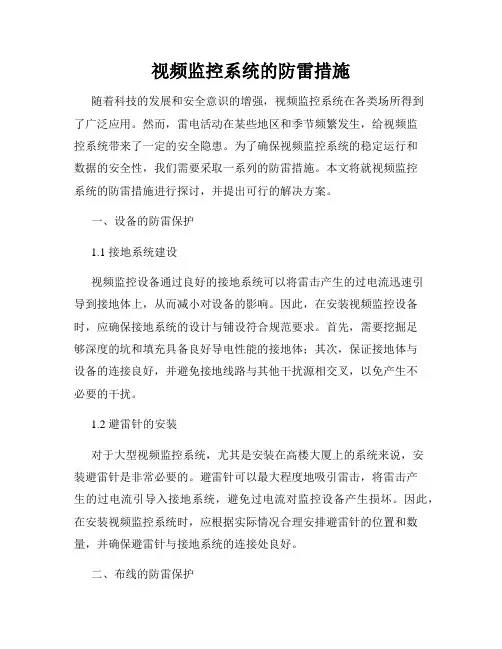

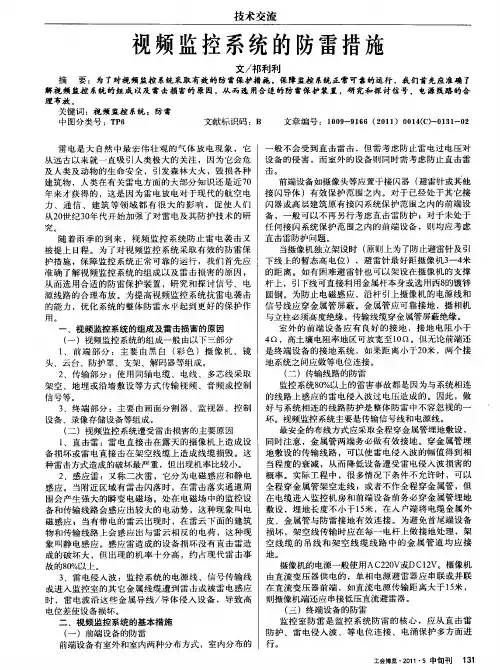

视频监控系统的防雷措施随着科技的发展和安全意识的增强，视频监控系统在各类场所得到了广泛应用。

然而，雷电活动在某些地区和季节频繁发生，给视频监控系统带来了一定的安全隐患。

为了确保视频监控系统的稳定运行和数据的安全性，我们需要采取一系列的防雷措施。

本文将就视频监控系统的防雷措施进行探讨，并提出可行的解决方案。

一、设备的防雷保护1.1 接地系统建设视频监控设备通过良好的接地系统可以将雷击产生的过电流迅速引导到接地体上，从而减小对设备的影响。

因此，在安装视频监控设备时，应确保接地系统的设计与铺设符合规范要求。

首先，需要挖掘足够深度的坑和填充具备良好导电性能的接地体；其次，保证接地体与设备的连接良好，并避免接地线路与其他干扰源相交叉，以免产生不必要的干扰。

1.2 避雷针的安装对于大型视频监控系统，尤其是安装在高楼大厦上的系统来说，安装避雷针是非常必要的。

避雷针可以最大程度地吸引雷击，将雷击产生的过电流引导入接地系统，避免过电流对监控设备产生损坏。

因此，在安装视频监控系统时，应根据实际情况合理安排避雷针的位置和数量，并确保避雷针与接地系统的连接处良好。

二、布线的防雷保护2.1 选用合适的电缆电缆是视频监控系统中不可或缺的部分，选用合适的电缆也是防雷的重要环节之一。

在选择电缆时，应考虑其绝缘材料、耐压等级和抗干扰能力。

绝缘材料对电缆的绝缘性能起着至关重要的作用，应选用具有良好绝缘性能的材料；耐压等级应根据实际环境压力确定，以确保电缆不会在雷击时损坏；抗干扰能力则是保证数据传输质量的关键，应选用能有效抵御干扰的电缆。

2.2 电缆的布线方式电缆的布线方式也对视频监控系统的防雷起到关键作用。

电缆应尽量避免与强电线路、信号线路交叉铺设，以减少雷击对信号的干扰。

在布线过程中，应尽量选择与强电线路垂直或相交角度大于90°的方式，避免电磁感应的影响。

可以结合建筑物的结构，采用内部布线或者地下布线等方式，保证电缆与外界环境的隔离，减少雷击的可能性。

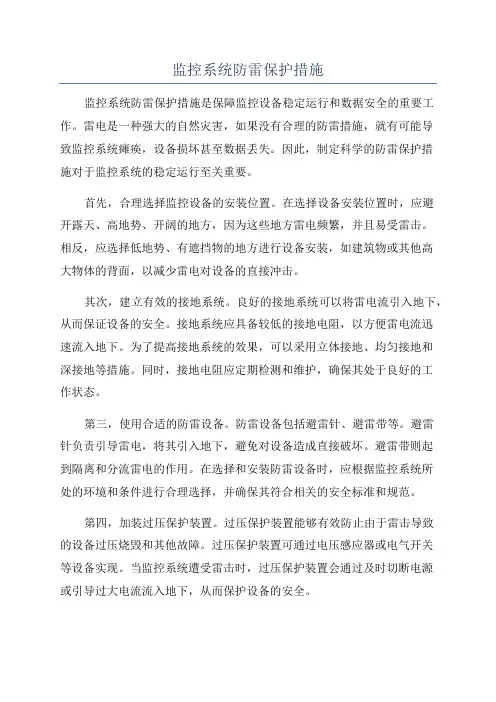

监控系统防雷保护措施监控系统防雷保护措施是保障监控设备稳定运行和数据安全的重要工作。

雷电是一种强大的自然灾害，如果没有合理的防雷措施，就有可能导致监控系统瘫痪，设备损坏甚至数据丢失。

因此，制定科学的防雷保护措施对于监控系统的稳定运行至关重要。

首先，合理选择监控设备的安装位置。

在选择设备安装位置时，应避开露天、高地势、开阔的地方，因为这些地方雷电频繁，并且易受雷击。

相反，应选择低地势、有遮挡物的地方进行设备安装，如建筑物或其他高大物体的背面，以减少雷电对设备的直接冲击。

其次，建立有效的接地系统。

良好的接地系统可以将雷电流引入地下，从而保证设备的安全。

接地系统应具备较低的接地电阻，以方便雷电流迅速流入地下。

为了提高接地系统的效果，可以采用立体接地、均匀接地和深接地等措施。

同时，接地电阻应定期检测和维护，确保其处于良好的工作状态。

第三，使用合适的防雷设备。

防雷设备包括避雷针、避雷带等。

避雷针负责引导雷电，将其引入地下，避免对设备造成直接破坏。

避雷带则起到隔离和分流雷电的作用。

在选择和安装防雷设备时，应根据监控系统所处的环境和条件进行合理选择，并确保其符合相关的安全标准和规范。

第四，加装过压保护装置。

过压保护装置能够有效防止由于雷击导致的设备过压烧毁和其他故障。

过压保护装置可通过电压感应器或电气开关等设备实现。

当监控系统遭受雷击时，过压保护装置会通过及时切断电源或引导过大电流流入地下，从而保护设备的安全。

最后，定期进行雷电检测和维护。

监控系统在安装后需要定期进行雷电检测，以确保存在潜在雷击风险的情况能够及时发现并进行修复。

同时，还需要对设备进行定期的维护和清洁，以确保设备的正常运行和防雷措施的有效性。

此外，还需要制定完善的应急预案，以应对雷电灾害可能带来的设备故障和数据丢失等情况。

总而言之，监控系统防雷保护措施的制定与实施对于设备的安全运行具有重要意义。

通过合理选择安装位置、建立有效的接地系统、使用防雷设备、加装过压保护装置，并定期进行雷电检测和维护，可以最大程度地保护监控系统的安全性和稳定性，确保监控设备的正常运行和数据的安全。

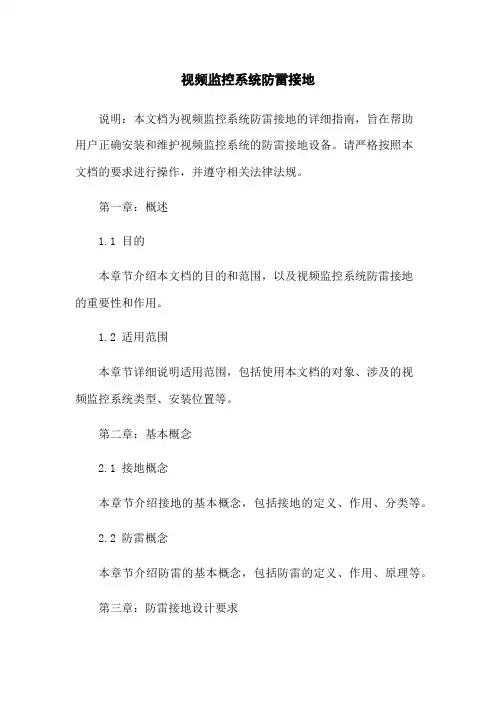

视频监控系统防雷接地说明：本文档为视频监控系统防雷接地的详细指南，旨在帮助用户正确安装和维护视频监控系统的防雷接地设备。

请严格按照本文档的要求进行操作，并遵守相关法律法规。

第一章：概述1.1 目的本章节介绍本文档的目的和范围，以及视频监控系统防雷接地的重要性和作用。

1.2 适用范围本章节详细说明适用范围，包括使用本文档的对象、涉及的视频监控系统类型、安装位置等。

第二章：基本概念2.1 接地概念本章节介绍接地的基本概念，包括接地的定义、作用、分类等。

2.2 防雷概念本章节介绍防雷的基本概念，包括防雷的定义、作用、原理等。

第三章：防雷接地设计要求3.1 视频监控系统的防雷要求本章节详细介绍视频监控系统的防雷要求，包括接地电阻、接地方式、接地装置选型等。

3.2 接地设备的选用和安装本章节详细介绍接地设备的选用和安装，包括接地极、接地棒、接地线等设备的选型和安装要求。

第四章：施工和维护4.1 防雷接地施工要求本章节详细介绍防雷接地施工的要求，包括施工流程、施工注意事项、施工材料要求等。

4.2 防雷接地维护要求本章节详细介绍防雷接地维护的要求，包括定期检查、保养、修复等。

第五章：常见问题及解决方案5.1 接地电阻过大如何处理本章节接地电阻过大时的常见问题及相应的解决方案。

5.2 接地线异常断开如何处理本章节接地线异常断开时的常见问题及相应的解决方案。

第六章：附件本文档所涉及的附件包括相关图纸、表格、示意图等，请参阅附件部分。

法律名词及注释：1：接地电阻：接地系统与大地之间的电阻。

2：接地方式：接地系统的接地方式，包括单点接地、网状接地、混合接地等。

3：接地装置：用于接地的设备，包括接地极、接地棒、接地线等。

说明：1、本文档涉及的相关附件，请参考附件部分。

2、法律名词及注释部分仅供参考，根据具体国家和地区的法律法规进行解释和应用。

室外监控防雷的方案室外监控系统是非常重要的安全设备，用于监视和保护建筑物、场所和人员的安全。

由于室外监控系统通常安装在建筑物的外部，面临着各种天气和环境条件，因此防雷对于确保其正常运行和延长使用寿命非常重要。

下面是一个针对室外监控系统的防雷方案。

1.导入防雷技术：构建一个可靠的防雷系统是保护室外监控系统的首要任务。

引入防雷技术可以实现对室外监控系统的有效保护。

例如，安装避雷针或避雷网可以将雷电引向地面，避免损坏监控设备。

此外，还可以使用避雷器对反击波进行耦合分流，以减少电流对监控设备的冲击。

2.建设良好的接地系统：良好的接地系统是保护室外监控系统不受闪电侵害的重要因素。

它可以将大部分电流导向地面，有效地保护设备和人员的安全。

因此，在安装室外监控系统之前，必须确保地面材料的选择和接地电阻的控制符合规范要求。

3.安装避雷器：在室外监控系统的供电线路中安装避雷器是避免由于雷击而对设备造成电压过高的有效方法。

避雷器可以在雷电击中时提供一个低阻抗路径，以保护负载设备。

这样一来，避免了电压过高而导致设备损坏的风险。

4.使用光纤传输：室外监控系统的视频传输通常使用同轴电缆或网线。

然而，这些传输线路在雷电环境中可能会受到干扰或损坏。

为了降低这种风险，可以考虑使用光纤传输系统。

光纤传输不受雷击的影响，能够提供更稳定和可靠的视频传输。

5.安装防浪涌保护器：除了雷击之外，室外监控系统还可能受到由于电力设备或设备内部操作引起的浪涌电流的影响。

为了保护设备免受这些浪涌电流的伤害，可以在供电线路中安装防浪涌保护器。

这些设备可以检测并削弱过电压波形，从而保护设备。

6.定期巡查和维护：防雷保护是一个长期的过程，需要定期对设备和系统进行巡查和维护。

定期检查避雷设备和接地系统是否正常工作，并修复或更换损坏的部件。

此外，及时清理设备周围的杂物和积水，保持设备的通风和干燥状态，也是防止雷击的重要措施。

总之，在设计和安装室外监控系统时，防雷保护应被视为一个重要的方面。

室外摄像机立杆的防雷简述前端摄像机主要分为两类：◆带云台摄像机和球机：在带云台摄像机和球机的视频线、控制线与电源线处加装TIT 三合一监控专用防雷器TPSS12D12，此款防雷器集视频线防雷，控制线防雷，电源线防雷与一体。

安装方便，易维护。

◆普通枪机：普通枪机的防雷我们只要考虑视频线和电源线的防雷保护，在进入摄像机的视频线处串接视频信号防雷器TS12L/BFM，如电源使用直流，并联安装TP20D12直流电源防雷器，如使用交流电，则安装TA10C24交流24V电源防雷器。

注：防雷器安装在离被保护设备距离越近越好。

1、前端设备直击雷的防护◆每个摄像机均安装在比较高的立杆之上，所以设备的直击雷防护必不可少。

具体措施：在每根立杆顶端加装避雷针一根，根据滚球法计算，避雷针的有效保护范围在三十度夹角类，所以避雷针的高度，必须按照设备的安装位置计算。

2、前端设备的接地◆防雷器的接地非常重要,如果接地没有做好,防雷器起不了自己的作用,所以一个良好的接地是相当重要的.本司要求接地地阻应做到小于4欧姆以下.根据描述现场情况。

前端设备接地具体措施:摄像机均安装在立杆上,如现场土壤情况较好(石沙等不导电物质较少)的情况下,可以利用立杆直接接地,把摄像机与防雷器的地线直接焊接在立杆上即可.反之,如现场土壤情况情况恶劣(石沙等不导电物质较多).刚要借用导电设备.利用扁钢与角钢等.具体措施:用40*3的扁钢沿立杆拉下,防雷器和摄像机的地线与扁钢妥善焊接,用角钢打入地底2-3米,与扁钢焊接好.地阻测试根据国标小于4欧姆即可.监控避雷方案CCTV系统结构：电视监控系统（Closed Circuit Television，简称CCTV），一般由以下三部分组成：①前端部分：主要由黑白（彩色）摄像机、镜头、云台、防护罩、支架等组成。

②传输部分：使用同轴电缆、电线、多芯线采取架空、地埋或沿墙敷设等方式传输视频、音频或控制信号等。

③终端部分：主要由画面分割器、监视器、控制设备等组成。

监控系统立杆防雷设计方案三篇篇一：监控系统（立杆）防雷设计方案一、概述每年各种通讯控制系统或计算机网络因雷击而损坏的事例屡见不鲜，其中安防监控系统因受到雷击而引起设备损坏、自动化监控失灵的事件也时常发生。

道路监控子系统中，有一部分前端摄像机安装在室外，对于雷雨多发地区，容易遭受雷击损坏，因此极有必要对这些设备进行防雷保护。

道路监控系统中，分布在各处的室外型监控摄像机，其交流220V供电电源通过两芯电缆、视频信号通过带BNC接头的10Base2细缆、RS485通信控制信号通过多芯电缆，传输至中心控制主机，进行集中监控。

为了防止雷电产生的感应过电压和过电流，在所有监控设备的电源线入口、信号线连接的设备两端均应安装相应的避雷器。

监控系统中的前端摄像机一般分为室外安装型和室内安装型，室内型摄像机信号传输线缆和电源供给线缆均通过"地埋"方式布线，遭受雷击的机会较少。

进行防雷器设备选型时，必须注意防雷保护器必须达到以下基本要求：1）正常运行时，雷电保护器的接入应不影响信号的正常传输，雷电保护器的对地阻抗应尽可能大，串联在电路中的阻抗应尽可能小。

2）在雷电袭击通信总线时，雷电保护器应发挥良好的电压钳位作用，其钳位电压应低于RS485芯片的耐受电压水平。

3）在抑制不超过防雷器最大通流量的雷电袭击过程中，雷电保护器自身应完好。

4）雷电保护器对雷电袭击应具有足够快的响应速度。

二、监控系统防雷总体方案1、直击雷的防护直击雷的防护较简易的方法是采用避雷针，室外各球形摄像机由于分别分布在室外，距离较远，因此室外各摄像头须设计安装避雷针。

具体设计方案为：在室外各球形摄像头的立杆上（立杆的顶部）分别安装一支避雷针，规格为φ16×1000mm 镀锌圆钢，安装方式为焊接。

2、防雷接地要求防雷接地由引下线、接地线和接地体组成。

引下线是引导雷击电流从避雷针入地的通道。

接地体埋于地下与引下线相连接，雷击电流由此泄放到大地，接地体满足接地电阻的要求。

室外监控防雷实施方案
随着科技的发展，监控系统在我们的生活中扮演着越来越重要的角色。

然而，室外监控系统往往面临着雷击的威胁，这不仅会影响监控设备的正常运行，还可能导致设备损坏，甚至造成人员伤亡。

因此，制定一套科学合理的室外监控防雷实施方案显得尤为重要。

首先，对于室外监控设备的安装位置要进行合理规划。

为了减少雷击的可能性，监控设备不宜安装在高处，如建筑物的顶部或者高架设备上。

建议将监控设备安装在建筑物的低矮部位或者使用特制的防雷支架来保护设备免受雷击的影响。

其次，选择合适的防雷设备也是至关重要的。

在室外监控系统中，防雷设备通常包括避雷针、避雷带、避雷网等。

这些设备能够有效地引导雷电流，减少雷击对监控设备的影响。

在选择防雷设备时，要根据实际情况进行合理的布局和安装，确保其能够有效地发挥作用。

此外，定期对监控设备进行维护和检查也是不可忽视的。

监控设备的外壳、接地线等部件要定期进行检查，确保其完好无损。

一旦发现损坏或者老化的部件，要及时更换或修复，以保证设备的正常运行。

最后，加强对监控设备的监测和预警也是室外监控防雷实施方案中
的重要环节。

通过安装雷电监测设备，可以实时监测雷电活动的情况，一旦发现雷电活动频繁或者雷暴即将来临，及时采取相应的防
护措施，保障监控设备和人员的安全。

总之，室外监控防雷实施方案的制定是保障监控系统正常运行和人
员安全的重要举措。

通过合理规划安装位置、选择合适的防雷设备、定期维护和检查以及加强监测和预警，可以有效地减少雷击对监控
设备的影响，确保监控系统的稳定运行。

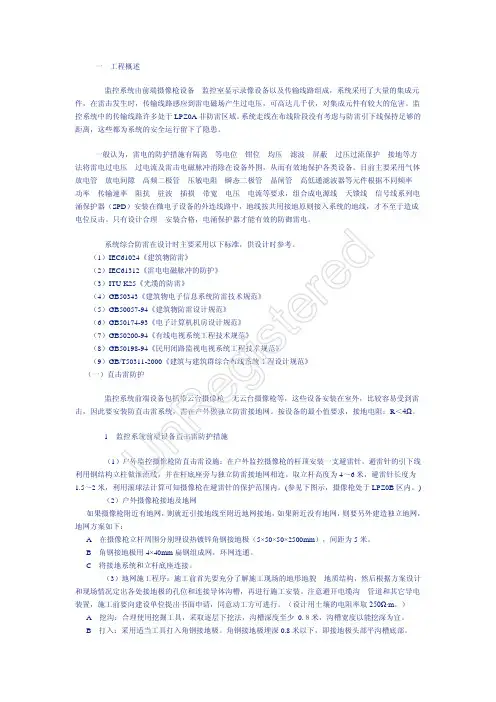

其次章监控系统防雷设计方案一、概述：监控系统是技术防范和科学管理的帮助设备，在其问世之初，应用范围有限，点少、线短、面窄，防雷问题并不突出。

随着人们的防范意识和科学管理的提高，到目前，监控系统已得到了广泛的应用，如金融系统、高速公路、军事、交通监控、住宅小区以及各种公共场所等，室外布线由几百米到几十公里不等，遭雷击的机会特殊多，往往是摄像枪及终端设备（监视器）被打坏，严峻的使整个中心限制室瘫痪。

因此，必需将监控系统防雷工作做好，通过有效措施防止雷电侵入设备，形成层层爱惜结构，确保监控机房设备及工作人员的平安。

二、防雷设计的依据1、《建筑物防雷设计规范》GB50057-942、《民用闭路监视电视系统工程技术规范》GB50198-943、YD/T5098-2001《通信局（站）雷电过电压爱惜工程设计规范》4、GB50343-2004《建筑物电子信息系统防雷技术规范》三、监控系统的网络架构1、任何一个监控系统均由前端系统，终端系统，传输系统及限制系统四个子系统组成。

前端系统一般在室外，简洁遭受直击雷和感应雷，同时通过传输系统及传输系统本身对雷电的感应，将雷电传输到监控中心，损坏终端设备，破坏限制系统。

2、监控系统分类（1）同轴电缆传输监控系统：一般由摄像机、同轴电缆、限制器、监视器、录像机组成。

（2）电话线传输监控系统：一般由摄像机、同轴电缆、发送设备、电话线、接收设备、监视器组成。

（3）光缆传输的监控系统：一般由摄像机、电信号、发送光端机、光缆、连接器、接收光端机、监控器组成。

（4）微波传输的监控系统：一般由摄像机、微波放射机、放射天线、接收天线、微波接收机、监视器组成。

四、防雷设计方案的具体内容（一）直击雷防护设计应在室外的摄像机支撑杆顶安装能爱惜摄像机的DXH01-ZTY通用避雷针,并做出相应地网接地(要求接地电阻小于10欧)；在监控大楼应有防直击雷的避雷（带、针、塔）装置，并建立一组小于4欧的地网，使雷电及过电压快速对地泄放。
